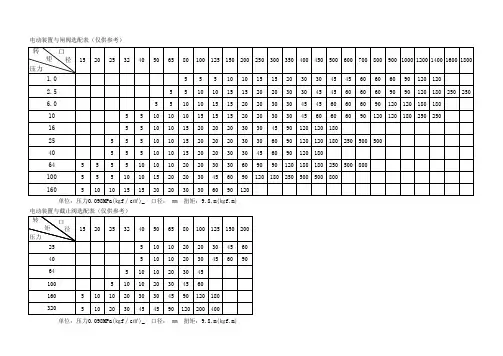

电动截止阀与电动闸阀的力矩表

阀门电动装置(以下均称“电动装置”)的基本功能是完成截断类阀门的驱动与控制，如：闸阀、截止阀、、等阀门的启闭。

阀门与电动装置通过选配组合成为电动阀门，广泛地应用于各工业领域的管道系统。

作为管道系统控制单元，电动装置与阀门的正确匹配及其合理使用是电动阀门产品设计性能的保证。

据掌握的情况，目前无论国内还是国外，阀门与电动装置分别由不同厂家制造，而两种产品的组合(亦称“成套”)多由阀门制造厂完成，一定意义上电动装置属于阀门的配套产品。

基于这种情况，根据阀门的型式和技术参数(诸如结构、压力、口径、温度、阀杆与连接尺寸、启闭时间、环境条件等等)对电动装置进行选型是必需的程序。

另外，电动阀门在调试和使用中的一些问题又多体现在电动装置上，它说明电动阀门具有不同于其它通用设备的特殊性。

1、电动阀门技术参数的确定及制造过程电动阀门的技术参数取决于管道系统的技术要求。

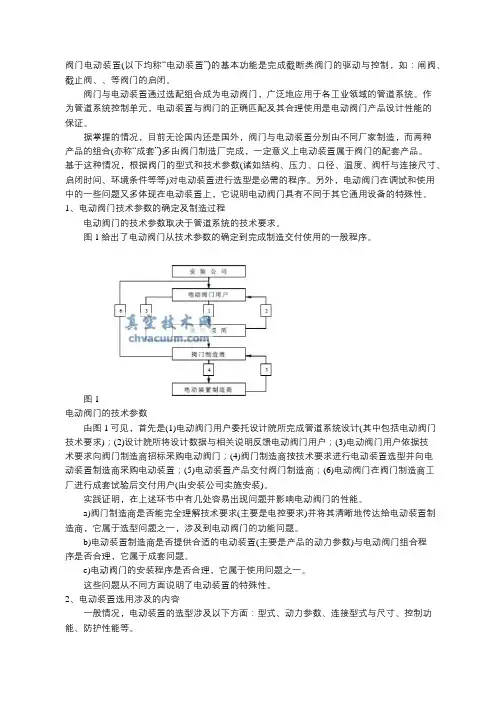

图1给出了电动阀门从技术参数的确定到完成制造交付使用的一般程序。

图1电动阀门的技术参数由图1可见，首先是(1)电动阀门用户委托设计院所完成管道系统设计(其中包括电动阀门技术要求)；(2)设计院所将设计数据与相关说明反馈电动阀门用户；(3)电动阀门用户依据技术要求向阀门制造商招标采购电动阀门；(4)阀门制造商按技术要求进行电动装置选型并向电动装置制造商采购电动装置；(5)电动装置产品交付阀门制造商；(6)电动阀门在阀门制造商工厂进行成套试验后交付用户(由安装公司实施安装)。

实践证明，在上述环节中有几处容易出现问题并影响电动阀门的性能。

a)阀门制造商是否能完全理解技术要求(主要是电控要求)并将其清晰地传达给电动装置制造商，它属于选型问题之一，涉及到电动阀门的功能问题。

b)电动装置制造商是否提供合适的电动装置(主要是产品的动力参数)与电动阀门组合程序是否合理，它属于成套问题。

c)电动阀门的安装程序是否合理，它属于使用问题之一。

这些问题从不同方面说明了电动装置的特殊性。

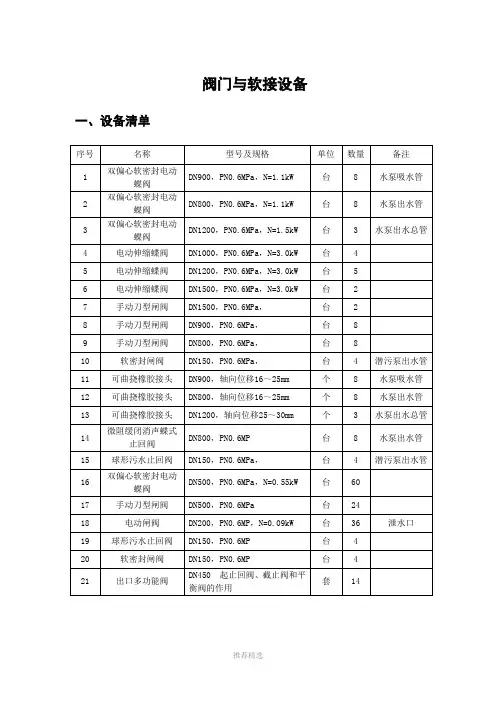

阀门与软接设备一、设备清单二、技术规范2.1本节规定了闸阀、蝶阀、止回阀、伸缩节和可曲挠橡胶接头的设计、制造、工厂试验的技术要求。

2.2参考标准所采用的标准应等效于或高于下列标准GB12220-89 通用阀门标志JB/T 7928-1995 通用阀门供货要求GB12227-2005 通用阀门球墨铸铁技术条件CJ/13006 铸铁闸门的设计、制造、实验和验收标准CJ/T3006-92 给水排水工程用铸铁闸门标准GB50231-2009 机械设备安装工程施工及验收通用规范SZ-06-99 排水工程机电设备安装质量检验评定标准GB12238-2008 通用阀门法兰和对夹连接蝶阀GB/T13927-2008 通用阀门压力试验GB12221-2005 法兰连接金属阀门结构长度GB/T17241.6-2008 整体铸铁法兰连接标准CJ/T3049-1995 铁制阀门通用技术要求JB/T7387-94 工业过程控制系统用电动控制阀GB12220-89 通用阀门标志蝶式止回阀技术参数适用温度：最低温度≥5℃最高温度≤55℃适用介质：河水/自来水公称压力： 1.0Mpa连接方式：法兰材质：阀体：球墨铸铁QT450-10阀瓣：不锈钢304阀轴：不锈钢420阀座：不锈钢304配套螺栓、螺母、垫圈均应符合ISO相关标准采用304不锈钢。

技术要求1）阀体的表面应是光滑的，不得有毛刺、凹坑、凸起等表面质量缺陷。

2）整体铸造，铸造不允许有裂痕、气封、夹渣等铸造缺陷，表面应清除干净。

3）法兰要与阀体铸为一体，法兰的连接尺寸要符合GB/T 17241.6-2008 的有关规定。

4）采用金属密封或复合金属密封，以保证阀没有泄露。

阀开启、关闭时密封副之无相对摩擦，密封弹性佳，彻底将阀板金属与流体隔离。

5）阀体内外采用环氧树脂粉末静电喷涂，大于DN1200采用环氧树脂液体喷涂。

粉末喷涂厚度不小于250mm，液体喷涂厚度不小于150mm。

截止阀和闸阀的区别1、密封面不同闸阀在开启和关闭时阀芯和阀座密封面始终接触并相互磨擦，因而密封面容易磨损，特别是在阀门处于接近关闭状态时，阀芯前后压差很大，密封面磨损就更为严重；而截止阀的阀瓣一旦处于开启状况，它的阀座和阀瓣密封面之间，就不再接触，因而它的密封面机械磨损较小，但是介质如果含有固体颗粒，容易损坏密封面。

闸阀密封面有一定的自密封能力，它的阀芯靠介质压力紧紧地与阀座密封面接触，达到严密不漏。

楔形闸阀的阀芯斜度一般为3~6度，当强制关闭过量或温度变化较大的阀芯容易卡死。

所以，高温、高压楔形闸阀，在结构上都采取了一定的防止阀芯卡死的措施。

截止阀的密封面，必须施以强制力关闭的阀门才能达到密封，在同样口径、工作压力和一样的驱动装置下，截止阀的驱动转矩为闸阀的2.5~3.5倍。

这一点在进行电动阀门的转矩控制机构调整时，应加以注意。

截止阀的密封面，只有在完全关闭时才相互接触，强制关闭的阀芯与密封面的相对滑移量很小，因而密封面的磨损也很小。

而截止阀密封面的磨损，多数是由于阀芯与密封面之前有杂物，或者是由于关闭状态的不严密，引起介质的高速冲刷所致。

2、结构不同闸阀比截止阀结构复杂，高度尺寸较大，从外形来看闸阀比截止阀短而高，特别是明杆闸阀需要较高的高度空间，这在安装空间有限的情况下选型要注意的。

3、流阻不同闸阀在全开时整个流道直通，此时介质的运行的压力损失最小，与截止阀相比较，它的主要优点是流体流动阻力小，普通闸阀的流动阻力系数约为0.08~0.12，而普通截止阀的阻力系数约为3.5~4.5。

开启关闭力小。

闸阀通常适用于，不需要经常启闭，而且保持闸板全开或全闭的工况，不适合调节、节流使用。

而截止阀在整个行程中的流阻都很大，不平衡力大，所需的驱动力或力矩也相应地要大很多。

但它很适合用作流体的调节、节流。

对于高速流动的介质，闸板在局部开启状况下，可以引起阀门的振动，而振动，又可能损伤闸板和阀座的密封面，而节流，会使闸板遭受介质的冲蚀。

《阀门培训》课件标题：《阀门培训》课件一、引言阀门是流体输送系统中的重要组成部分，起着控制、调节和切断流体流动的作用。

掌握阀门的原理、结构、类型、安装、调试和维护等知识，对于从事流体输送系统的设计、施工和维护工作的工程师和技术人员来说至关重要。

本课件旨在为阀门培训提供系统的教学内容，帮助学员掌握阀门相关知识，提高实际操作能力。

二、阀门原理与结构1. 阀门原理阀门通过改变阀门通道的截面积，实现对流体流量、压力和流向的控制。

阀门主要由阀体、阀盖、阀杆、阀瓣和密封元件等组成。

阀门的工作原理是利用执行机构（手动、电动、气动等）驱动阀杆，使阀瓣产生相应的位移，从而改变阀门通道的截面积，实现对流体流动的控制。

2. 阀门结构阀门结构主要包括阀体、阀盖、阀杆、阀瓣、密封元件、填料函、填料压盖等部件。

阀体和阀盖是阀门的主体结构，阀杆连接执行机构和阀瓣，阀瓣用于调节流体流量，密封元件和填料函用于实现阀门的密封性能。

三、阀门类型与应用1. 按结构分类（1）截止阀：主要用于切断和接通流体，适用于清洁介质。

（2）闸阀：适用于大口径、高压力的管道，具有流通能力大、阻力小等特点。

（3）球阀：具有结构紧凑、密封性能好、开关迅速等特点，广泛应用于石油、化工等领域。

（4）蝶阀：结构简单、重量轻、操作方便，适用于低压、大口径的管道。

（5）调节阀：用于调节流体流量、压力和温度，具有精确、灵敏的特点。

2. 按驱动方式分类（1）手动阀门：通过手动操作实现开关和控制。

（2）电动阀门：通过电动执行机构实现开关和控制。

（3）气动阀门：通过气动执行机构实现开关和控制。

（4）液动阀门：通过液压执行机构实现开关和控制。

四、阀门安装与调试1. 安装前准备（1）检查阀门型号、规格是否符合设计要求。

（2）检查阀门外观，确保无损坏、变形等缺陷。

（3）检查阀门密封面，确保无划痕、磨损等影响密封性能的问题。

（4）检查阀门连接法兰、螺栓等配件是否齐全、完好。

2. 安装步骤（1）将阀门安装在管道上，确保阀门与管道同轴。
