电力电子第1章习题-带答案

第一章复习题1.使晶闸管导通的条件是什么答：当晶闸管承受正向电压时，仅在门极有触发电流的情况下晶闸管才能导通。

2．维持晶闸管导通的条件是什么怎样才能使晶闸管由导通变为关断答：（1）维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。

（2）若要使已导通的晶闸管关断，只能利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。

和普通晶闸管同为PNPN结构，为什么GTO能够自关断，而普通晶闸管不能答：（1）GTO在设计时，a2较大，这样晶体管v2控制灵敏，易于GTO关断；（2）GTO导通时a1+a2的更接近于1，普通晶闸管a1+a2≥，而GTO则为约等于，GTO 的饱和程度不深，接近于临界饱和，这样为门极控制提供了有利条件；（3）多元集成结构每个GTO元阴极面积很小，门极和阴极间的距离大为缩短，使得p2极区所谓的横向电阻很小，从而使从门极抽出较大的电流成为可能。

4．如何防止电力MOSFET因静电感应引起的损坏答：（1）一般在不用时将其三个电极短接；（2）装配时人体，工作台，电烙铁必须接地，测试时所有仪器外壳必须接地；（3）电路中，栅，源极间常并联齐纳二极管以防止电压过高。

（4）漏，源极间也要采取缓冲电路等措施吸收过电压。

,GTR,GTO和电力MOSFET的驱动电路各有什么特点答：IGBT驱动电路的特点是：驱动电路具有较小的输出电阻，IGBT是电压驱动型器件，IGBT 的驱动多采用专用的混合集成驱动器。

GTR驱动电路的特点是：驱动电路提供的驱动电流有足够陡的前沿，并有一定的过冲，这样可加速开通过程，减小开通损耗，关断时，驱动电路能提供幅值足够大的反向基极驱动电流，并加反偏截止电压，以加速关断速度。

GTO驱动电路的特点是：GTO要求其驱动电路提供的驱动电流的前沿应有足够的幅值和陡度，且一般需要在整个导通期间施加正门极电流，关断需施加负门极电流，幅值和陡度要求更高，其驱动电路通常包括开通驱动电路，关断驱动电路和门极反偏电路三部分。

电力电子题库（第一章第四章）《电力电子技术》机械工业出版社命题人马宏松第一章功率二极管和晶闸管知识点：功率二极管的符号，特性，参数晶闸管的符号、特性、参数、工作原理双向晶闸管的符号、特性、参数、工作原理可关断晶闸管的符号、特性、参数、工作原理一、填空题1、自从_1956____年美国研制出第一只晶闸管。

2、晶闸管具有体积小、重量轻、损耗小、控制特性好等特点。

3、晶闸管的三个极分别为阳极、阴极、门极4、晶闸管导通的条件：在晶闸管的阳极和阴极间加正向电压，同时在它的阴极和门极间也加正向电压，两者缺一不可。

5、晶闸管一旦导通，门极即失去控制作用。

6、晶闸管的关断条件：使流过晶闸管的阳极电流小于维持电流7、双向晶闸管的四种触发方式：I+触发方式I-触发方式Ⅲ+触发方式Ⅲ-触发方式。

8、GTO的开通时间由延迟时间和上升时间组成。

9、GTO的关断时间由存储时间、下降时间、和尾部时间10、功率二极管的导通条件：加正向电压导通，加反向电压截止。

11、对同一晶闸管，维持电流IH与擎住电流IL在数值大小上有IL___>_____IH12、晶闸管断态不重复电压UDSM与转折电压UBO数值大小上应为，UDSM__<______ubo>13、普通晶闸管内部有两个PN结,，外部有三个电极，分别是阳极A极阴极K极和门极G极。

14、晶闸管在其阳极与阴极之间加上正向电压的同时，门极上加上触发电压，晶闸管就导通。

15、、晶闸管的工作状态有正向阻断状态，正向导通状态和反向阻断状态。

16、某半导体器件的型号为KP50—7的，其中KP表示该器件的名称为普通晶闸管，50表示额定电流50A，7表示额定电压700V17、只有当阳极电流小于维持电流电流时，晶闸管才会由导通转为截止。

18、当增大晶闸管可控整流的控制角α，负载上得到的直流电压平均值会减小二、判断题1、第一只晶闸管是1960年诞生的。

（错）2、1957年至1980年称为现代电力电子技术阶段。

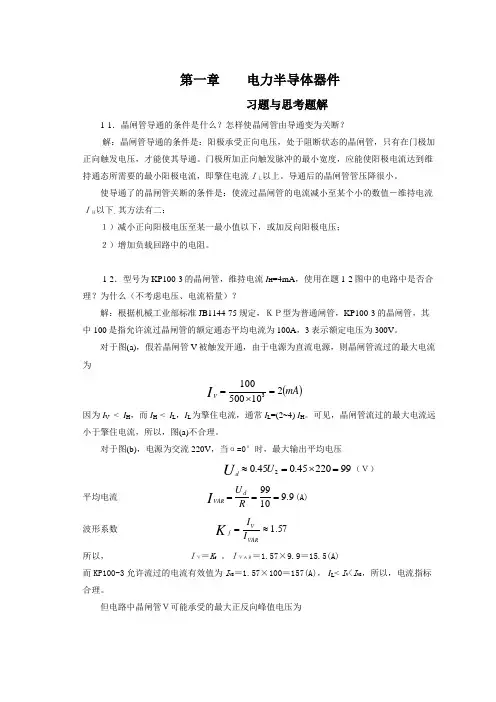

第一章 电力半导体器件习题与思考题解1-1．晶闸管导通的条件是什么？怎样使晶闸管由导通变为关断？解：晶闸管导通的条件是：阳极承受正向电压，处于阻断状态的晶闸管，只有在门极加正向触发电压，才能使其导通。

门极所加正向触发脉冲的最小宽度，应能使阳极电流达到维持通态所需要的最小阳极电流，即擎住电流ＩＬ以上。

导通后的晶闸管管压降很小。

使导通了的晶闸管关断的条件是：使流过晶闸管的电流减小至某个小的数值－维持电流ＩＨ以下。

其方法有二：１）减小正向阳极电压至某一最小值以下，或加反向阳极电压； ２）增加负载回路中的电阻。

1-2．型号为KP100-3的晶闸管，维持电流I H =4mA ，使用在题1-2图中的电路中是否合理？为什么（不考虑电压、电流裕量）？解：根据机械工业部标准JB1144-75规定，ＫＰ型为普通闸管，KP100-3的晶闸管，其中100是指允许流过晶闸管的额定通态平均电流为100A ，3表示额定电压为300V 。

对于图(a)，假若晶闸管V 被触发开通，由于电源为直流电源，则晶闸管流过的最大电流为()mA IV2105001003=⨯=因为I V < I H ，而I H < I L ，I L 为擎住电流，通常I L =(2~4) I H 。

可见，晶闸管流过的最大电流远小于擎住电流，所以，图(a)不合理。

对于图(b)，电源为交流220V ，当α=0°时，最大输出平均电压 9922045.045.02=⨯=≈U Ud（Ｖ）平均电流9.91099===R U d VAR I (A) 波形系数57.1≈=VARVfI I K所以， ＩＶ＝K f 。

ＩＶＡＲ＝1.57×9.9＝15.5(A)而KP100-3允许流过的电流有效值为I VE ＝1.57×100＝157(A)， I L < I V <I VE ，所以，电流指标合理。

但电路中晶闸管Ｖ可能承受的最大正反向峰值电压为31122022≈⨯===U U URm Fm(V)>300(V)所以，图(b)不满足电压指标，不合理。

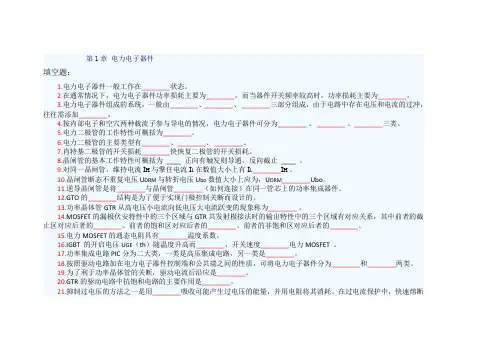

第1章电力电子器件填空题：1.电力电子器件一般工作在________状态。

2.在通常情况下，电力电子器件功率损耗主要为________，而当器件开关频率较高时，功率损耗主要为________。

3.电力电子器件组成的系统，一般由________、________、________三部分组成，由于电路中存在电压和电流的过冲，往往需添加________。

4.按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为________、________、________三类。

5.电力二极管的工作特性可概括为________。

6.电力二极管的主要类型有________、________、________。

7.肖特基二极管的开关损耗________快恢复二极管的开关损耗。

8.晶闸管的基本工作特性可概括为____ 正向有触发则导通、反向截止____ 。

9.对同一晶闸管，维持电流I H与擎住电流I L在数值大小上有I L________I H。

10.晶闸管断态不重复电压U DRM与转折电压U bo数值大小上应为，U DRM________Ubo。

11.逆导晶闸管是将________与晶闸管________（如何连接）在同一管芯上的功率集成器件。

12.GTO的________结构是为了便于实现门极控制关断而设计的。

13.功率晶体管GTR从高电压小电流向低电压大电流跃变的现象称为________。

14.MOSFET的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系，其中前者的截止区对应后者的________、前者的饱和区对应后者的________、前者的非饱和区对应后者的________。

15.电力MOSFET的通态电阻具有________温度系数。

16.IGBT 的开启电压U GE（th）随温度升高而________，开关速度________电力MOSFET 。

17.功率集成电路PIC分为二大类，一类是高压集成电路，另一类是________。
