电力电子技术试题及答案一、单项选择题（每题2分，共20分）1. 电力电子技术主要研究的是（）。
A. 电力系统的运行与控制B. 电力系统的规划与设计C. 电力电子器件及其应用D. 电力系统的保护与自动化答案：C2. 下列哪个不是电力电子技术中常用的电力电子器件？（）A. 晶闸管B. 绝缘栅双极晶体管C. 继电器D. 功率场效应晶体管答案：C3. 电力电子变换器的主要功能是（）。
A. 功率放大B. 电压变换C. 电流变换D. 以上都是答案：D4. 电力电子技术在以下哪个领域应用最为广泛？（）A. 通信技术B. 电力系统C. 计算机技术D. 机械制造答案：B5. 晶闸管的导通条件是（）。
A. 阳极电压高于阴极电压B. 门极电压高于阳极电压C. 阳极电流大于阴极电流D. 门极电流大于零答案：D二、多项选择题（每题3分，共15分）1. 电力电子技术在以下哪些领域有应用？（）A. 电力系统B. 交通系统C. 工业自动化D. 家用电器答案：ABCD2. 电力电子变换器可以实现以下哪些功能？（）A. 交直流转换B. 直流电压变换C. 交流电压变换D. 功率因数校正答案：ABCD3. 下列哪些是电力电子技术中常用的控制方式？（）A. 脉宽调制B. 脉冲频率调制C. 恒压控制D. 恒流控制答案：ABD三、填空题（每题2分，共10分）1. 电力电子技术中，______是一种常用的交流-直流变换器。
答案：整流器2. 电力电子器件的开关特性决定了其在______电路中的应用。
答案：开关电源3. 电力电子技术在______领域可以实现能量的高效转换。
答案：新能源4. 电力电子变换器的输出电压与输入电压之间的关系可以通过______实现控制。
答案：调制技术5. 电力电子技术在______系统中可以实现对电机的精确控制。
答案：伺服驱动四、简答题（每题5分，共20分）1. 简述电力电子技术在电力系统中的应用。
答案：电力电子技术在电力系统中的应用主要包括电力系统的稳定控制、电能质量的改善、电力系统的自动化管理、以及电力系统的保护等。
电力电子技术习题库（附答案）一、单选题（共25题，每题1分，共25分）1.三相桥式全控整流电路，大电感负载，当α＝（）时整流平均电压Ud=0。
A、60度B、30度C、90度D、120度正确答案：C2.1957年美国通用电气（GE）公司研制出第一只（），它标志着电力电子技术的诞生。
A、电子管B、晶闸管C、MOSFETD、IGBT正确答案：B3.逆导晶闸管是将大功率二极管与何种器件集成在一个管芯上而成（）A、可关断晶闸管B、双向晶闸管C、逆阻型晶闸管D、大功率三极管正确答案：C4.IGBT是一个复合型的器件，它是（）A、GTR驱动的MOSFETB、MOSFET驱动的GTRC、MOSFET驱动的晶闸管D、MOSFET驱动的GTO正确答案：B5.晶闸管的伏安特性是指()A、门极电压与门极电流的关系B、阳极电压与阳极电流的关系C、门极电压与阳极电流的关系D、阳极电压与门极电流的关系正确答案：B6.单相全控桥式整流电路大电感性负载中，控制角的最大移相范围是（）A、180°B、120°C、90°D、150°正确答案：C7.三相半波可控整流电路的自然换相点是（）A、比三相不控整流电路的自然换相点超前30°B、本相相电压与相邻电压正半周的交点处C、比三相不控整流电路的自然换相点滞后60°D、交流相电压的过零点正确答案：B8.逆变电路是一种（）变换电路。
A、AC/ACB、DC/ACC、DC/DCD、AC/DC正确答案：B9.采用多重化电压源型逆变器的目的，主要是为()。
A、增大输出幅值B、减小输出谐波C、减小输出幅值D、减小输出功率正确答案：B10.三相全波可控整流电路电阻性负载中，控制角的最大移相范围是（）。
A、90°B、120°C、150°D、180°正确答案：B11.目前，在中小型变频器中普遍采用的电力电子器件是（）。

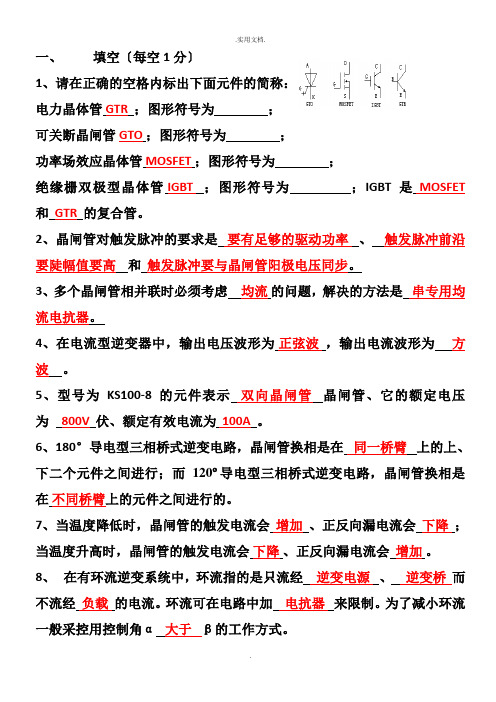

一、填空（每空1分）1、请在正确的空格内标出下面元件的简称：电力晶体管GTR；图形符号为；可关断晶闸管GTO；图形符号为；功率场效应晶体管MOSFET；图形符号为；绝缘栅双极型晶体管IGBT ；图形符号为；IGBT是MOSFET 和GTR的复合管。
2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步。
3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。
4、在电流型逆变器中，输出电压波形为正弦波，输出电流波形为方波。
5、型号为KS100-8的元件表示双向晶闸管晶闸管、它的额定电压为800V伏、额定有效电流为100A。
6、180°导电型三相桥式逆变电路，晶闸管换相是在同一桥臂上的上、下二个元件之间进行；而120º导电型三相桥式逆变电路，晶闸管换相是在不同桥臂上的元件之间进行的。
7、当温度降低时，晶闸管的触发电流会增加、正反向漏电流会下降；当温度升高时，晶闸管的触发电流会下降、正反向漏电流会增加。
8、在有环流逆变系统中，环流指的是只流经逆变电源、逆变桥而不流经负载的电流。
环流可在电路中加电抗器来限制。
为了减小环流一般采控用控制角α大于β的工作方式。
9、常用的过电流保护措施有快速熔断器、串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降。
（写出四种即可）10、双向晶闸管的触发方式有Ⅰ+、Ⅰ-、Ⅲ＋、Ⅲ- 四种。
11、双向晶闸管的触发方式有：I+ 触发：第一阳极T1接正电压，第二阳极T2接负电压；门极G接正电压，T2接负电压。
I- 触发：第一阳极T1接正电压，第二阳极T2接负电压；门极G接负电压，T2接正电压。
Ⅲ+触发：第一阳极T1接负电压，第二阳极T2接正电压；门极G接正电压，T2接负电压。
Ⅲ-触发：第一阳极T1接负电压，第二阳极T2接正电压；门极G接负电压，T2接正电压。
12、由晶闸管构成的逆变器换流方式有负载换流和强迫（脉冲）换流。
电力电子技术练习题库+答案一、判断题（共50题，每题1分，共50分）1、变流技术是电力电子技术的核心。
（）A、正确B、错误正确答案：A2、在DC/DC变换电路中，可以采用电网换流方法。
（）A、正确B、错误正确答案：B3、触发脉冲具有一定的脉宽，前沿要陡。
（）A、正确B、错误正确答案：A4、无源逆变电路是把直流电能逆变成交流电能送给交流电网。
（）A、正确B、错误正确答案：B5、双向晶闸管额定电流的定义，与普通晶闸管的定义相同。
（）A、正确B、错误正确答案：B6、晶闸管并联使用时，必须注意均压问题。
（）A、正确B、错误正确答案：B7、有源逆变器是将直流电能转换为交流电能馈送回电网的逆变电路。
（）A、正确B、错误正确答案：A8、无源逆变指的是不需要逆变电源的逆变电路。
（）A、正确B、错误正确答案：B9、无源逆变指的是不需要逆变电源的逆变电路。
（）A、正确B、错误正确答案：B10、并联谐振逆变器必须是略呈电容性电路。
（）A、正确B、错误正确答案：A11、在普通晶闸管组成的全控整流电路中，带电感性负载，没有续流二极管时，导通的晶闸管在电源电压过零时不关断。
（）A、正确B、错误正确答案：A12、快速熔断器必须与其它过电流保护措施同时使用。
（）A、正确B、错误正确答案：A13、单相半波整流电路的变压器的作用是变换电压与隔离。
（）A、正确B、错误正确答案：A14、将交流电能的参数加以变换的电路称为整流电路。
（）A、正确B、错误正确答案：B15、无源逆变电路，是把直流电能逆变成交流电能，送给电网（）A、正确B、错误正确答案：B16、单相半波可控整流电路电阻负载上电压与电流的波形形状相同。
（）A、正确B、错误正确答案：A17、电子技术包括信息电子技术和电力电子技术两大分支。
（）B、错误正确答案：A18、升压斩波电路的输入电压18V，输出电压为72V，则占空比为1/4。
（）A、正确B、错误正确答案：B19、有源逆变指的是把直流电能转变成交流电能送给负载。
电力电子试题及答案一、单项选择题（每题2分，共10分）1. 电力电子技术中，用于将交流电转换为直流电的设备是：A. 变压器B. 整流器C. 逆变器D. 稳压器答案：B2. 下列哪个不是电力电子器件？A. 晶闸管B. 绝缘栅双极晶体管（IGBT）C. 继电器D. 功率MOSFET答案：C3. 电力电子技术中，PWM调制的全称是：A. 脉冲宽度调制B. 脉冲频率调制C. 脉冲密度调制D. 脉冲相位调制答案：A4. 电力电子变换器中，升压变换器的输出电压与输入电压的关系是：A. 输出电压低于输入电压B. 输出电压等于输入电压C. 输出电压高于输入电压D. 输出电压与输入电压无关答案：C5. 在电力电子应用中，软开关技术的主要作用是：A. 提高系统的功率因数B. 减少开关损耗C. 提高系统的稳定性D. 降低系统的噪声答案：B二、填空题（每题2分，共10分）1. 电力电子技术中，_________器件是实现交流到直流转换的关键。
答案：整流器2. 电力电子变换器的效率可以通过_________来提高。
答案：软开关技术3. 电力电子技术在_________和_________领域有着广泛的应用。
答案：能源转换；电机控制4. 电力电子技术中，_________调制是一种常用的控制策略。
答案：PWM5. 电力电子变换器中的_________变换器可以将直流电转换为交流电。
答案：逆变器三、简答题（每题5分，共20分）1. 简述电力电子技术在现代电力系统中的作用。
答案：电力电子技术在现代电力系统中起着至关重要的作用，包括提高电能的传输效率、实现电能的高效转换、优化电力系统的稳定性和可靠性、以及支持可再生能源的接入和利用。
2. 描述PWM调制在电力电子变换器中的应用。
答案：PWM调制在电力电子变换器中应用广泛，主要用于控制逆变器的输出电压和频率。
通过调整脉冲的宽度，可以控制输出电压的大小，同时通过改变脉冲的频率，可以控制输出电压的频率。
一、填空〔每空1分〕1、请在正确的空格内标出下面元件的简称：电力晶体管GTR；图形符号为；可关断晶闸管GTO；图形符号为；功率场效应晶体管MOSFET；图形符号为；绝缘栅双极型晶体管IGBT ；图形符号为；IGBT是 MOSFET 和GTR的复合管。
2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步。
3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。
4、在电流型逆变器中，输出电压波形为正弦波，输出电流波形为方波。
5、型号为KS100-8的元件表示双向晶闸管晶闸管、它的额定电压为800V伏、额定有效电流为 100A。
6、180°导电型三相桥式逆变电路，晶闸管换相是在同一桥臂上的上、下二个元件之间进行；而120º导电型三相桥式逆变电路，晶闸管换相是在不同桥臂上的元件之间进行的。
7、当温度降低时，晶闸管的触发电流会增加、正反向漏电流会下降；当温度升高时，晶闸管的触发电流会下降、正反向漏电流会增加。
8、在有环流逆变系统中，环流指的是只流经逆变电源、逆变桥而不流经负载的电流。
环流可在电路中加电抗器来限制。
为了减小环流一般采控用控制角α大于β的工作方式。
9、常用的过电流保护措施有 快速熔断器 、 串进线电抗器、 接入直流快速开关 、 控制快速移相使输出电压下降。
〔写出四种即可〕10、双向晶闸管的触发方式有 Ⅰ+、 Ⅰ-、 Ⅲ＋、 Ⅲ- 四种 。
11、双向晶闸管的触发方式有：I+ 触发：第一阳极T1接 正 电压，第二阳极T 2接 负 电压；门极G 接正 电压，T2接 负 电压。
I- 触发：第一阳极T1接 正 电压，第二阳极T2接 负 电压；门极G 接 负 电压，T2接 正 电压。
Ⅲ+触发：第一阳极T1接 负电压，第二阳极T2接正 电压；门极G 接正电压，T2接 负 电压。
Ⅲ-触发：第一阳极T1接 负电压，第二阳极T2接 正电压；门极G 接 负电压，T2接 正 电压。
20套答案第一套题答案！一、填空题〔共8小题，每空1分，共20分〕1、空1 信息电子技术2、空1 开关；空2 开关3、空1 载波比；空2 同步；空3 分段同步4、空1 冲量；空2 形状5、空1 MOSFET；空2 GTO；空3 IGBT6、空1 ；空27、空1 有源；空2 无源8、空1 VD1；空2 V1；空3 VD2；空4 V2；空5 VD1二、选择题〔共10小题，前4题每题2分，其余每题1分，共14分〕1、〔B〕2、〔D〕3、〔C〕4、〔C〕5、〔D〕6、〔A〕7、〔C〕8、〔B〕9、〔A〕10、〔B〕三、简答题〔共3 小题，共22分〕1、〔7分〕晶闸管导通的条件是：阳极承受正向电压，处于阻断状态的晶闸管，只有在门极加正向触发电压，才能使其导通。
门极所加正向触发脉冲的最小宽度，应能使阳极电流到达维持通态所需要的最小阳极电流，即擎住电流ＩＬ以上。
导通后的晶闸管管压降很小。
〔3分〕使导通了的晶闸管关断的条件是：使流过晶闸管的电流减小至某个小的数值－维持电流ＩＨ以下。
其方法有二：〔1〕减小正向阳极电压至某一最小值以下，或加反向阳极电压；〔2分〕〔2〕增加负载回路中的电阻。
〔2分〕2、〔8分〕(1) 直流侧为电压源或并联大电容，直流侧电压基本无脉动；〔2分〕(2) 输出电压为矩形波，输出电流因负载阻抗不同而不同；〔3分〕(3) 阻感负载时需提供无功。
为了给交流侧向直流侧反馈的无功提供通道，逆变桥各臂并联反馈二极管。
〔3分〕3、〔7分〕〔1〕外部条件：要有一个能提供逆变能量的直流电源，且极性必须与直流电流方向一致，其电压值要稍大于Ud；〔2分〕〔2〕内部条件：变流电路必须工作于β<90°区域，使直流端电压Ud的极性与整流状态时相反，才能把直流功率逆变成交流功率返送回电网。
这两个条件缺一不可。
〔2分〕当出现触发脉冲丧失、晶闸管损坏或快速熔断器烧断、电源缺相等原因都会发生逆变失败。
当逆变角太小时，也会发生逆变失败。
电力电子试题及答案一、选择题（每题2分，共20分）1. 电力电子器件中，以下哪个不是晶闸管的别称？A. SCRB. GTOC. TRIACD. DIAC2. 以下哪个是电力电子变换器的主要功能？A. 信号放大B. 功率放大C. 电压转换D. 电流转换3. PWM（脉冲宽度调制）技术主要用于控制什么？A. 电压B. 电流C. 频率D. 功率4. 以下哪个不是电力电子变换器的拓扑结构？A. 单相全桥B. 三相半桥C. 推挽变换器D. 串联稳压器5. 以下哪个是电力电子变换器的控制方式？A. 线性控制B. 开关控制C. 脉冲控制D. 模拟控制二、简答题（每题10分，共30分）6. 简述电力电子技术在现代电力系统中的应用。
7. 解释什么是软开关技术，并说明其优点。
8. 描述PWM控制技术在电力电子变换器中的应用。
三、计算题（每题25分，共50分）9. 给定一个单相桥式整流电路，输入电压为220V（有效值），负载电阻为100Ω。
计算输出直流电压的平均值和纹波系数。
10. 假设有一个三相全控桥式整流电路，输入电压为380V（线电压），负载为50Ω。
计算在全导通状态下的输出直流电压。
答案一、选择题1. 答案：B（GTO是门极可关断晶闸管的缩写）2. 答案：C（电力电子变换器主要用于电压转换）3. 答案：D（PWM技术主要用于控制功率）4. 答案：D（串联稳压器不是电力电子变换器的拓扑结构）5. 答案：B（电力电子变换器的控制方式主要是开关控制）二、简答题6. 答案：电力电子技术在现代电力系统中的应用包括但不限于：- 电力系统的稳定与控制- 电能质量的改善- 可再生能源的接入与利用- 电动汽车的充电技术- 高效照明与节能技术7. 答案：软开关技术是一种减少开关器件在开关过程中损耗的技术。
它通过在器件两端电压或电流为零时进行开关操作，从而减少开关损耗，提高效率。
其优点包括：- 降低开关损耗- 减少电磁干扰- 提高系统效率- 延长器件寿命8. 答案：PWM控制技术在电力电子变换器中的应用主要包括：- 调节输出电压的大小- 控制输出功率- 实现负载的调速- 提高系统的动态响应三、计算题9. 答案：对于单相桥式整流电路，输出直流电压的平均值为：\[ V_{DC} = \frac{2V_m}{\pi} = \frac{2 \times 220}{\pi}\approx 140V \]纹波系数为：\[ \text{Ripple Factor} = \frac{I_{max} - I_{min}}{I_{DC}} \]其中 \( I_{DC} \) 为直流电流，\( I_{max} \) 和 \( I_{min} \) 分别为纹波电流的最大值和最小值。
电力电子专业试题及答案一、选择题（每题2分，共20分）1. 电力电子技术的主要作用是什么？A. 产生电能B. 转换电能C. 存储电能D. 传输电能答案：B2. 以下哪个不是电力电子器件？A. 晶闸管B. 绝缘栅双极晶体管（IGBT）C. 继电器D. 金属氧化物半导体场效应晶体管（MOSFET）答案：C3. 电力电子变换器中，PWM技术指的是什么？A. 脉冲宽度调制B. 脉冲频率调制C. 脉冲幅度调制D. 脉冲时间调制答案：A4. 电力电子技术在以下哪个领域应用最广泛？A. 通信技术B. 能源转换与控制C. 航空航天D. 医疗设备答案：B5. 以下哪个不是电力电子变换器的类型？A. AC/DC变换器B. DC/DC变换器C. DC/AC变换器D. AC/AC变换器答案：D6. 电力电子系统中的软开关技术主要解决什么问题？A. 电压问题B. 电流问题C. 功率因数问题D. 开关损耗问题答案：D7. 电力电子技术中的“三相”指的是什么？A. 三相交流电B. 三相直流电C. 三相脉冲电D. 三相同步电答案：A8. 电力电子系统中的“整流”是指什么？A. 将交流电转换为直流电B. 将直流电转换为交流电C. 将交流电转换为脉冲电D. 将脉冲电转换为交流电答案：A9. 电力电子技术中，什么可以提高系统的整体效率？A. 增加开关频率B. 降低开关频率C. 使用软开关技术D. 增加电阻答案：C10. 电力电子技术中，什么可以减少电磁干扰？A. 增加开关频率B. 使用滤波器C. 降低开关频率D. 增加电阻答案：B二、填空题（每空2分，共20分）11. 电力电子技术中的“________”是指将交流电转换为直流电的过程。
答案：整流12. 电力电子技术中的“________”是指将直流电转换为交流电的过程。
答案：逆变13. 在电力电子系统中，________是用于控制功率流方向的器件。
答案：晶闸管14. 电力电子变换器中，________技术可以改善功率因数。
电力电子试题及答案一、选择题1. 电力电子技术中的“电力”二字指的是：A. 电力系统B. 电力设备C. 电力变换D. 电力传输答案：C2. 以下哪个不是电力电子器件？A. 晶闸管B. 绝缘栅双极晶体管（IGBT）C. 继电器D. 金属氧化物半导体场效应晶体管（MOSFET）答案：C二、填空题1. 电力电子技术主要研究_______和_______的变换技术。
答案：电能；信息2. 电力电子装置中常用的PWM控制方式是指_______。
答案：脉冲宽度调制三、简答题1. 简述电力电子技术在现代电力系统中的作用。
答案：电力电子技术在现代电力系统中主要起到电能的高效转换和控制作用，包括电能的生成、传输、分配和利用等各个环节，能够提高电能的使用效率，减少能源损耗，实现电能的智能化管理。
2. 列举至少三种常见的电力电子变换器，并简述其主要功能。
答案：常见的电力电子变换器包括：- AC/DC变换器：将交流电转换为直流电。
- DC/AC变换器：将直流电转换为交流电。
- DC/DC变换器：在直流电系统中实现不同电压等级的转换。
四、计算题1. 已知一个理想整流电路，输入电压为正弦波形，其峰值为100V，求整流后的直流电压有效值。
答案：理想整流电路的输出直流电压有效值V_DC = (2/π) *V_peak = (2/π) * 100V ≈ 63.66V2. 假设有一个PWM控制的DC/DC变换器，其开关频率为10kHz，占空比为0.5，求输出电压的平均值。
答案：对于PWM控制的DC/DC变换器，输出电压的平均值 V_out = D * V_in，其中D为占空比，V_in为输入电压。
假设输入电压为100V，则 V_out = 0.5 * 100V = 50V。
五、论述题1. 论述电力电子技术在新能源领域的应用及其发展趋势。
答案：电力电子技术在新能源领域的应用主要包括太阳能光伏发电、风力发电等可再生能源的电能转换与控制。
一、填空（每空1分）1、请在正确的空格内标出下面元件的简称：电力晶体管GTR；图形符号为；可关断晶闸管GTO；图形符号为；功率场效应晶体管MOSFET；图形符号为；绝缘栅双极型晶体管IGBT ；图形符号为；IGBT是MOSFET 和GTR的复合管。
2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步。
3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。
4、在电流型逆变器中，输出电压波形为正弦波，输出电流波形为方波。
5、型号为KS100-8的元件表示双向晶闸管晶闸管、它的额定电压为800V伏、额定有效电流为100A。
6、180°导电型三相桥式逆变电路，晶闸管换相是在同一桥臂上的上、下二个元件之间进行；而120º导电型三相桥式逆变电路，晶闸管换相是在不同桥臂上的元件之间进行的。
7、当温度降低时，晶闸管的触发电流会增加、正反向漏电流会下降；当温度升高时，晶闸管的触发电流会下降、正反向漏电流会增加。
8、在有环流逆变系统中，环流指的是只流经逆变电源、逆变桥而不流经负载的电流。
环流可在电路中加电抗器来限制。
为了减小环流一般采控用控制角α大于β的工作方式。
9、常用的过电流保护措施有快速熔断器、串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降。
（写出四种即可）10、双向晶闸管的触发方式有Ⅰ+、Ⅰ-、Ⅲ＋、Ⅲ- 四种。
11、双向晶闸管的触发方式有：I+ 触发：第一阳极T1接正电压，第二阳极T2接负电压；门极G接正电压，T2接负电压。
I- 触发：第一阳极T1接正电压，第二阳极T2接负电压；门极G接负电压，T2接正电压。
Ⅲ+触发：第一阳极T1接负电压，第二阳极T2接正电压；门极G接正电压，T2接负电压。
Ⅲ-触发：第一阳极T1接负电压，第二阳极T2接正电压；门极G接负电压，T2接正电压。
12、由晶闸管构成的逆变器换流方式有负载换流和强迫（脉冲）换流。
13、按逆变后能量馈送去向不同来分类，电力电子元件构成的逆变器可分为有源逆变器与无源逆变器两大类。
14、有一晶闸管的型号为KK200－9，请说明KK 快速晶闸管； 200表示表示 200A，9表示900V。
15、单结晶体管产生的触发脉冲是尖脉冲脉冲；主要用于驱动小功率的晶闸管；锯齿波同步触发电路产生的脉冲为强触发脉冲脉冲；可以触发大功率的晶闸管。
16、一个单相全控桥式整流电路，交流电压有效值为220V，流过晶闸管的大电流有效值为15A，则这个电路中晶闸管的额定电压可选为V5.1(倍；晶闸2)2202管的额定电流可选为A 57.115)35.1(倍17是阳极A ，阴极K 和门极G晶闸管的导通条件是阳极加正电压，阴极接负电压，门极接正向电压形成了足够门极电流时晶闸管导通；关断条件是当晶闸管阳极电流小于维持电流I H时，导通的晶闸管关断。
18、单相交流调压在电阻性负载电路的移相范围在0º—180º变化，在阻感性负载时移相范围在φ—180º变化。
19、提高变流置的功率因数的常用方法有减小触发角、增加整流相数、采用多组变流装置串联供电、设置补偿电容。
20、晶闸管的换相重叠角与电路的触发角α、变压器漏抗X B、平均电流I d、电源相电压U2等到参数有关。
21、要使三相全控桥式整流电路正常工作，对晶闸管触发方法有两种，一是用大于60º小于120º的宽脉冲触发；二是用脉冲前沿相差60º的双窄脉冲触发。
22、在同步电压为锯齿波的触发电路中，锯齿波底宽可达240º度；实际移相才能达0º-180º度。
23、异步电动机变频调速时，对定子频率的控制方式有恒压频比控制、转差劲频率控制、矢量控制、直接转矩控制。
24、软开关电路种类很多，大致可分成零电压电路、零电流电路两大类。
25、绝缘栅双极型晶体管是以电力场效应晶体管栅极为栅极作为栅极，以以电力晶体管集电极和发射极作为发射极与集电极复合而成。
26、它的三个极分是第一阳极T1、第二阳极T2、和门极G。
27、单相全波可控整流电路中，晶闸管承受的最大反向电压为√2U2。
（电三相半波可控整流电路中，晶闸管承受的最大反向电压为√6 U2。
源电压为U2）28、从晶闸管开始承受正向电压起到晶闸管导通之间的电角度称为控制角，用α表示。
29、正弦波触发电路的理想移相范围可达 180º、度，实际移相范围只有150º。
30、一般操作过电压都是瞬时引起的尖峰电压，经常使用的保护方法是阻容保护而对于能量较大的过电压，还需要设置非线性电阻保护，目前常用的方法有压敏电阻和硒堆。
31、交流零触发开关电路就是利用过零触发方式来控制晶闸管导通与关断的。
32、逆变器环流指的是只流经逆变电源、逆变桥晶闸管而不流经负载的电流，环流可在电路中加电抗器来限制。
为了减小环流一般采用α大于β工作方式。
33、GTO的关断是靠门极加负信号出现门极反向电流来实现的。
34、大功率晶体管简称GTR，通常指耗散功率1W以上的晶体管。
35、功率场效应管是一种性能优良的电子器件，缺点是电流不够大和耐压不够高。
36、整流是把交流电变换为直流电的过程；逆变是把直流电变换为交流电的过程。
37、逆变角β与控制角α之间的关系为α=π－β。
38、逆变角β的起算点为对应相邻相负半周的交点往左度量。
39、当电源电压发生瞬时与直流侧电源顺极性串联，电路中会出现很大的短路电流流过晶闸管与负载，这称为逆变失败或逆变颠覆。
40、为了保证逆变器能正常工作，最小逆变角应为30°～35°。
41、由两套晶闸管组成的变流可逆装置中，每组晶闸管都有四种工作状态，分别是待整流状态、整流状态、待逆变状态和逆变状态。
42、将直流电源的恒定电压，通过电子器件的开关控制，变换为可调的直流电压的装置称为斩波器。
43、反并联可逆电路常用的工作方式为逻辑无环流，有环流以及错位无环流三种。
在工业上得到广泛应用的是逻辑无环流方式。
44、采用接触器的可逆电路适用于对快速性要求不高、容量不大的场合。
45、晶闸管整流装置的功率因数定义为交流侧有功功率与视在功率之比。
46、晶闸管装置的容量愈大，则高次谐波愈大，对电网的影响愈大。
47、在装置容量大的场合，为了保证电网电压稳定，需要有无功功率补偿，最常用的方法是在负载侧并联电容。
48、变频电路从变频过程可分为交流—交流变频和交流—直流—交流变频两大类。
49、脉宽调制变频电路的基本原理是：控制逆变器开关元件的导通和关断时间比，即调节脉冲宽度来控制逆变电压的大小和频率。
50.对同一晶闸管，维持电流I H与擎住电流I L在数值大小上有I L_大于(或≈(2～4))_I H。
51.功率集成电路PIC分为二大类，一类是高压集成电路，另一类是__智能功率集成电路__。
52.晶闸管断态不重复电压U DSM与转折电压U BO数值大小上应为，U DSM_小于(或<)_U BO。
53.电阻性负载三相半波可控整流电路中，晶闸管所承受的最大正向电压U Fm等于_ U Fm=U2 __，设U2为相电压有效值。
54.三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差_120°__。
55.对于三相半波可控整流电路，换相重叠角的影响，将使用输出电压平均值__下降__。
56.晶闸管串联时，给每只管子并联相同阻值的电阻R是_静态均压_措施。
57.三相全控桥式变流电路交流侧非线性压敏电阻过电压保护电路的连接方式有Y形和△形二种方式。
58.抑制过电压的方法之一是用_储能元件_吸收可能产生过电压的能量，并用电阻将其消耗。
59.改变SPWM逆变器中的调制比，可以改变_输出电压基波__的幅值。
60.为了利于功率晶体管的关断，驱动电流后沿应是_(一个)较大的负电流_。
61.恒流驱动电路中抗饱和电路的主要作用是___减小存储时间_____。
62.功率晶体管缓冲保护电路中的二极管要求采用__快速恢复______型二极管，以便与功率晶体管的开关时间相配合。
二、判断题,（每题1分 ,对√、错×）1、在半控桥整流带大电感负载不加续流二极管电路中，电路出故障时会出现失控现象。
（√）2、在用两组反并联晶闸管的可逆系统，使直流电动机实现四象限运行时，其中一组逆变器工作在整流状态，那么另一组就工作在逆变状态。
（×）3、晶闸管串联使用时，必须注意均流问题。
（×）4、逆变角太大会造成逆变失败。
（×）5、并联谐振逆变器必须是略呈电容性电路。
（√）6、给晶闸管加上正向阳极电压它就会导通。
（×）7、有源逆变指的是把直流电能转变成交流电能送给负载。
（×）8、在单相全控桥整流电路中，晶闸管的额定电压应取U2。
（×）9、在三相半波可控整流电路中，电路输出电压波形的脉动频率为300Hz。
（×）10、变频调速实际上是改变电动机内旋转磁场的速度达到改变输出转速的目的。
（√）11、两个以上晶闸管串联使用，是为了解决自身额定电压偏低，不能胜用电路电压要求，而采取的一种解决方法，但必须采取均压措施。
（√）12、逆变失败，是因主电路元件出现损坏，触发脉冲丢失，电源缺相，或是逆变角太小造成的。
（√）13、变流装置其功率因数的高低与电路负载阻抗的性质，无直接关系。
（√）14、并联与串联谐振式逆变器属于负载换流方式，无需专门换流关断电路。
（√）15、触发普通晶闸管的触发脉冲，也能触发可关断晶闸管。
（×）16、三相半波可控整流电路，不需要用大于60º小于120º的宽脉冲触发，也不需要相隔60º的双脉冲触发，只用符合要求的相隔120º的三组脉冲触发就能正常工作。
（√）17、变频调速装置是属于无源逆变的范畴。
（√）18、有源逆变装置是把逆变后的交流能量送回电网。
（√）19、双向晶闸管额定电流的定义，与普通晶闸管的定义相同。
（√）20、用稳压管削波的梯形波给单结晶体管自激振荡电路供电，目的是为了使触发脉冲与晶闸管主电路实现同步。
（×）21、半控桥整流电路，大电感负载不加续流二极管，输出电压波形中没有负向面积。
( √ )22、晶闸管并联使用时，必须注意均压问题。
（×）23、无源逆变指的是不需要逆变电源的逆变电路。
（×）24、直流斩波电路只能实现降低输出直流电压的作用（×）25、无源逆变指的是把直流电能转变成交流电能回送给电网。
（×）26、在三相半波可控整流电路中，晶闸管承受的最大反压为2倍相电压U2。
（×）27、三相全控桥整流电路中，输出电压的脉动频率为150Hz。
