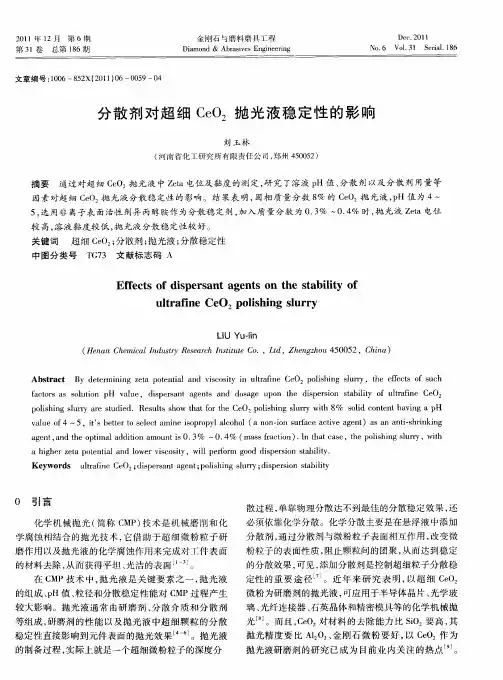

分散剂的添加量对氧化铈抛光液的分散性、悬浮定的影响

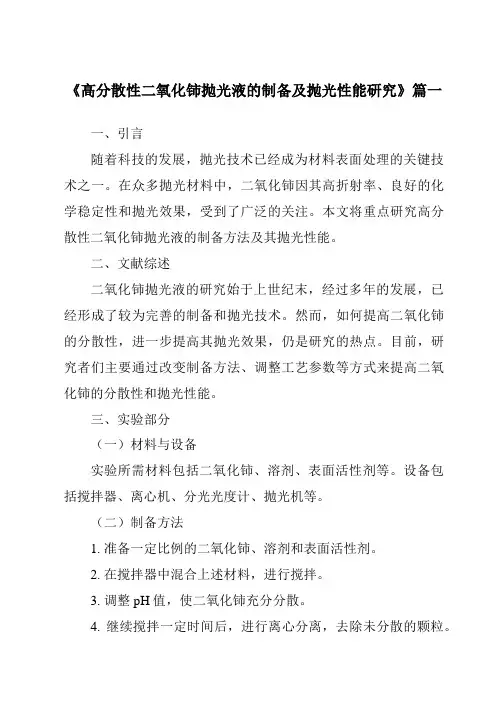

《高分散性二氧化铈抛光液的制备及抛光性能研究》篇一一、引言随着科技的发展，抛光技术已经成为材料表面处理的关键技术之一。

在众多抛光材料中，二氧化铈因其高折射率、良好的化学稳定性和抛光效果，受到了广泛的关注。

本文将重点研究高分散性二氧化铈抛光液的制备方法及其抛光性能。

二、文献综述二氧化铈抛光液的研究始于上世纪末，经过多年的发展，已经形成了较为完善的制备和抛光技术。

然而，如何提高二氧化铈的分散性，进一步提高其抛光效果，仍是研究的热点。

目前，研究者们主要通过改变制备方法、调整工艺参数等方式来提高二氧化铈的分散性和抛光性能。

三、实验部分（一）材料与设备实验所需材料包括二氧化铈、溶剂、表面活性剂等。

设备包括搅拌器、离心机、分光光度计、抛光机等。

（二）制备方法1. 准备一定比例的二氧化铈、溶剂和表面活性剂。

2. 在搅拌器中混合上述材料，进行搅拌。

3. 调整pH值，使二氧化铈充分分散。

4. 继续搅拌一定时间后，进行离心分离，去除未分散的颗粒。

5. 将分散均匀的二氧化铈溶液进行过滤、干燥，得到高分散性二氧化铈抛光液。

（三）抛光性能测试通过分光光度计、表面粗糙度仪等设备，对制备的抛光液进行抛光性能测试。

具体包括：测试其折射率、表面粗糙度、抛光速率等指标。

四、结果与讨论（一）制备结果通过调整制备过程中的工艺参数，成功制备了高分散性二氧化铈抛光液。

通过对制备的抛光液进行粒度分析，发现其粒径分布均匀，且分散性良好。

（二）抛光性能分析1. 折射率：高分散性二氧化铈抛光液的折射率较高，可满足高折射率材料抛光的需求。

2. 表面粗糙度：与传统的抛光液相比，高分散性二氧化铈抛光液可有效降低材料表面的粗糙度，提高表面质量。

3. 抛光速率：在适当的工艺条件下，高分散性二氧化铈抛光液的抛光速率较高，可提高抛光效率。

（三）讨论通过对制备工艺的优化，可以提高二氧化铈的分散性和抛光性能。

例如，调整pH值、选择合适的表面活性剂、控制搅拌时间等，都可以对二氧化铈的分散性和抛光性能产生影响。

《高分散性二氧化铈抛光液的制备及抛光性能研究》篇一一、引言随着科技的发展，精密加工与表面抛光技术已成为工业领域中不可或缺的重要环节。

抛光液作为抛光工艺的关键材料，其性能直接影响到加工效率和表面质量。

二氧化铈因其优异的物理和化学性质，在抛光液中得到了广泛应用。

本文旨在研究高分散性二氧化铈抛光液的制备方法及其抛光性能，以期为相关领域提供理论依据和技术支持。

二、高分散性二氧化铈抛光液的制备1. 材料准备制备高分散性二氧化铈抛光液，首先需要准备二氧化铈粉末、溶剂、分散剂、表面活性剂等材料。

其中，二氧化铈粉末的纯度和粒径对抛光液的分散性和抛光性能具有重要影响。

2. 制备方法（1）将二氧化铈粉末与溶剂混合，形成均匀的溶液；（2）加入适量的分散剂，通过机械搅拌使二氧化铈粉末充分分散；（3）加入表面活性剂，进一步改善抛光液的分散性和稳定性；（4）继续搅拌，直至形成高分散性的二氧化铈抛光液。

三、抛光性能研究1. 抛光速率通过对比实验，研究不同制备条件下高分散性二氧化铈抛光液的抛光速率。

实验结果表明，抛光速率与二氧化铈粉末的粒径、分散剂的种类和用量等因素密切相关。

在一定的范围内，粒径较小的二氧化铈粉末和适量的分散剂有助于提高抛光速率。

2. 表面粗糙度利用表面轮廓仪等设备，对抛光后的样品表面粗糙度进行检测。

实验结果表明，高分散性二氧化铈抛光液能够有效降低表面粗糙度，提高表面质量。

此外，抛光液的稳定性对表面粗糙度的影响也较大，稳定的抛光液能够保持长期的抛光效果。

3. 抛光液对基材的影响研究高分散性二氧化铈抛光液对不同基材的适应性。

实验结果表明，该抛光液对金属、陶瓷、玻璃等基材均具有良好的适应性，能够满足不同材料的抛光需求。

此外，抛光液中的添加剂对基材的腐蚀性也需考虑，以避免对基材造成损害。

四、结论本文研究了高分散性二氧化铈抛光液的制备方法及抛光性能。

通过实验发现，制备过程中二氧化铈粉末的粒径、分散剂的种类和用量等因素对抛光液的分散性和抛光性能具有重要影响。

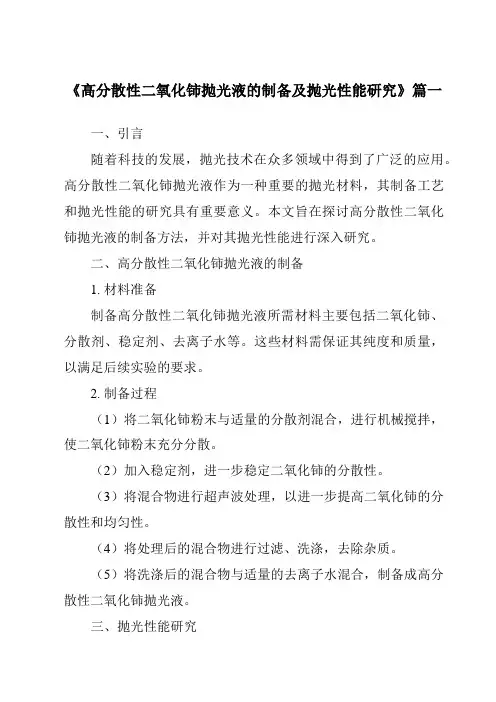

《高分散性二氧化铈抛光液的制备及抛光性能研究》篇一一、引言随着科技的发展，抛光技术在众多领域中得到了广泛的应用。

高分散性二氧化铈抛光液作为一种重要的抛光材料，其制备工艺和抛光性能的研究具有重要意义。

本文旨在探讨高分散性二氧化铈抛光液的制备方法，并对其抛光性能进行深入研究。

二、高分散性二氧化铈抛光液的制备1. 材料准备制备高分散性二氧化铈抛光液所需材料主要包括二氧化铈、分散剂、稳定剂、去离子水等。

这些材料需保证其纯度和质量，以满足后续实验的要求。

2. 制备过程（1）将二氧化铈粉末与适量的分散剂混合，进行机械搅拌，使二氧化铈粉末充分分散。

（2）加入稳定剂，进一步稳定二氧化铈的分散性。

（3）将混合物进行超声波处理，以进一步提高二氧化铈的分散性和均匀性。

（4）将处理后的混合物进行过滤、洗涤，去除杂质。

（5）将洗涤后的混合物与适量的去离子水混合，制备成高分散性二氧化铈抛光液。

三、抛光性能研究1. 抛光实验设计为了研究高分散性二氧化铈抛光液的抛光性能，我们设计了不同条件下的抛光实验。

实验中，我们分别探讨了抛光液浓度、抛光时间、抛光压力等因素对抛光效果的影响。

2. 抛光性能评价方法（1）表面粗糙度：通过表面轮廓仪测量抛光前后样品表面的粗糙度，评价抛光效果。

（2）去除速率：通过测量抛光前后样品厚度的变化，计算抛光液的去除速率。

（3）光学性能：通过测量样品的光学性能参数，如透射率、反射率等，评价抛光液对样品光学性能的影响。

四、结果与讨论1. 制备结果通过上述制备过程，我们成功制备了高分散性二氧化铈抛光液。

该抛光液具有较好的稳定性，二氧化铈颗粒分布均匀，无明显的团聚现象。

2. 抛光性能分析（1）表面粗糙度：实验结果表明，高分散性二氧化铈抛光液能有效降低样品表面的粗糙度，提高表面质量。

随着抛光液浓度的增加、抛光时间和压力的适当调整，表面粗糙度可进一步降低。

（2）去除速率：实验数据显示，高分散性二氧化铈抛光液具有较高的去除速率。

分散剂对溶液透光率的影响
分散剂对溶液透光率的影响主要取决于分散剂的种类和浓度。

一般来说，适量的分散剂可以有效地降低溶液中的颗粒物质间的聚集，从而减少光的散射，提高溶液的透光率。

例如，在涂料、油墨等产品中，加入适量的分散剂可以使颜料或填料更好地分散，提高产品的透明度和光泽度。

然而，如果分散剂的浓度过高，可能会使溶液变得浑浊，反而降低溶液的透光率。

这可能是由于过量的分散剂在颗粒表面形成了过厚的保护膜，阻止了颗粒间的聚集，但也造成了光的散射增强。

另外，不同的分散剂对不同波长的光的透光率影响也不同。

有些分散剂可能对短波长的光有更好的透过率，而有些则可能对长波长的光有更好的透过率。

因此，在实际应用中，需要根据具体需求选择合适的分散剂种类和浓度。

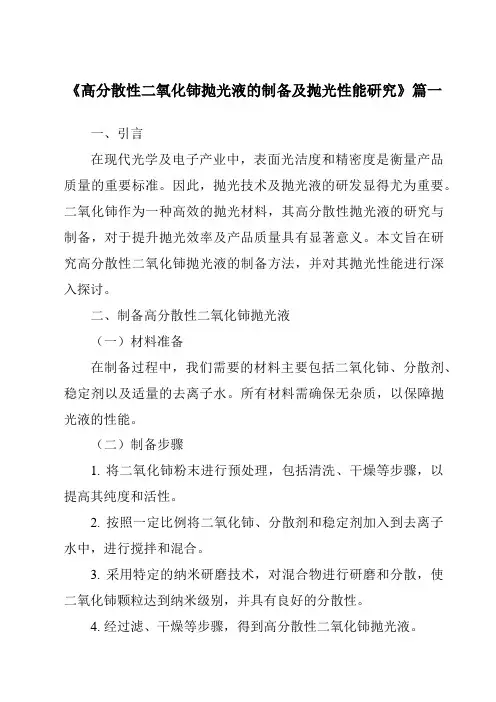

《高分散性二氧化铈抛光液的制备及抛光性能研究》篇一一、引言在现代光学及电子产业中，表面光洁度和精密度是衡量产品质量的重要标准。

因此，抛光技术及抛光液的研发显得尤为重要。

二氧化铈作为一种高效的抛光材料，其高分散性抛光液的研究与制备，对于提升抛光效率及产品质量具有显著意义。

本文旨在研究高分散性二氧化铈抛光液的制备方法，并对其抛光性能进行深入探讨。

二、制备高分散性二氧化铈抛光液（一）材料准备在制备过程中，我们需要的材料主要包括二氧化铈、分散剂、稳定剂以及适量的去离子水。

所有材料需确保无杂质，以保障抛光液的性能。

（二）制备步骤1. 将二氧化铈粉末进行预处理，包括清洗、干燥等步骤，以提高其纯度和活性。

2. 按照一定比例将二氧化铈、分散剂和稳定剂加入到去离子水中，进行搅拌和混合。

3. 采用特定的纳米研磨技术，对混合物进行研磨和分散，使二氧化铈颗粒达到纳米级别，并具有良好的分散性。

4. 经过滤、干燥等步骤，得到高分散性二氧化铈抛光液。

三、抛光性能研究（一）抛光实验设计我们采用不同的基材，如玻璃、石英、陶瓷等，进行抛光实验。

通过调整抛光时间、温度、压力等参数，探究高分散性二氧化铈抛光液的抛光效果。

（二）表面粗糙度分析通过原子力显微镜（AFM）和扫描电子显微镜（SEM）对抛光后的样品进行表面粗糙度分析。

结果表明，高分散性二氧化铈抛光液能够有效降低样品表面的粗糙度，提高表面光洁度。

（三）抛光效率研究我们通过比较不同抛光液在相同条件下的抛光时间，来评估高分散性二氧化铈抛光液的抛光效率。

实验结果表明，高分散性二氧化铈抛光液具有较高的抛光效率。

四、结论本文成功制备了高分散性二氧化铈抛光液，并通过实验研究了其抛光性能。

结果表明，高分散性二氧化铈抛光液能够有效降低样品表面的粗糙度，提高表面光洁度，同时具有较高的抛光效率。

因此，高分散性二氧化铈抛光液在光学及电子产业中具有广泛的应用前景。

五、展望尽管高分散性二氧化铈抛光液在抛光性能方面表现出色，但仍存在一些有待改进的方面。

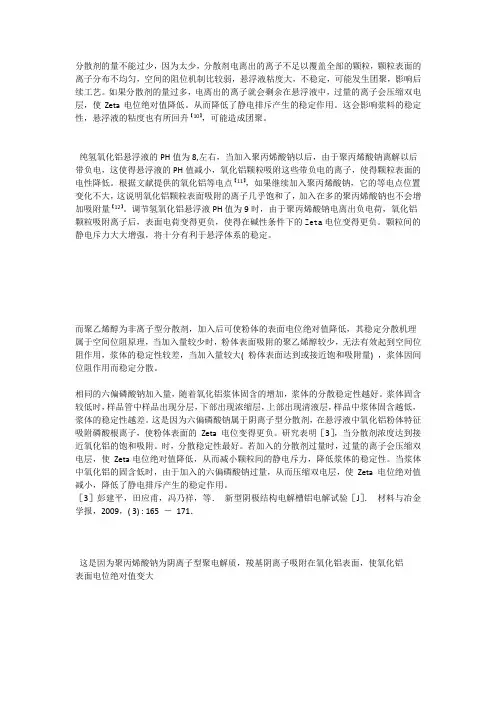

分散剂的量不能过少，因为太少，分散剂电离出的离子不足以覆盖全部的颗粒，颗粒表面的离子分布不均匀，空间的阻位机制比较弱，悬浮液粘度大，不稳定，可能发生团聚，影响后续工艺。

如果分散剂的量过多，电离出的离子就会剩余在悬浮液中，过量的离子会压缩双电层，使Zeta电位绝对值降低。

从而降低了静电排斥产生的稳定作用。

这会影响浆料的稳定性，悬浮液的粘度也有所回升【10】，可能造成团聚。

纯氢氧化铝悬浮液的PH值为8,左右，当加入聚丙烯酸钠以后，由于聚丙烯酸钠离解以后带负电，这使得悬浮液的PH值减小，氧化铝颗粒吸附这些带负电的离子，使得颗粒表面的电性降低。

根据文献提供的氧化铝等电点【11】，如果继续加入聚丙烯酸钠，它的等电点位置变化不大，这说明氧化铝颗粒表面吸附的离子几乎饱和了，加入在多的聚丙烯酸钠也不会增加吸附量【12】。

调节氢氧化铝悬浮液PH值为9时，由于聚丙烯酸钠电离出负电荷，氧化铝颗粒吸附离子后，表面电荷变得更负，使得在碱性条件下的Zeta电位变得更负。

颗粒间的静电斥力大大增强，将十分有利于悬浮体系的稳定。

而聚乙烯醇为非离子型分散剂，加入后可使粉体的表面电位绝对值降低，其稳定分散机理属于空间位阻原理，当加入量较少时，粉体表面吸附的聚乙烯醇较少，无法有效起到空间位阻作用，浆体的稳定性较差，当加入量较大( 粉体表面达到或接近饱和吸附量) ，浆体因间位阻作用而稳定分散。

相同的六偏磷酸钠加入量，随着氧化铝浆体固含的增加，浆体的分散稳定性越好。

浆体固含较低时，样品管中样品出现分层，下部出现浓缩层，上部出现清液层，样品中浆体固含越低，浆体的稳定性越差。

这是因为六偏磷酸钠属于阴离子型分散剂，在悬浮液中氧化铝粉体特征吸附磷酸根离子，使粉体表面的Zeta 电位变得更负。

研究表明［3］，当分散剂浓度达到接近氧化铝的饱和吸附。

时，分散稳定性最好。

若加入的分散剂过量时，过量的离子会压缩双电层，使Zeta电位绝对值降低，从而减小颗粒间的静电斥力，降低浆体的稳定性。

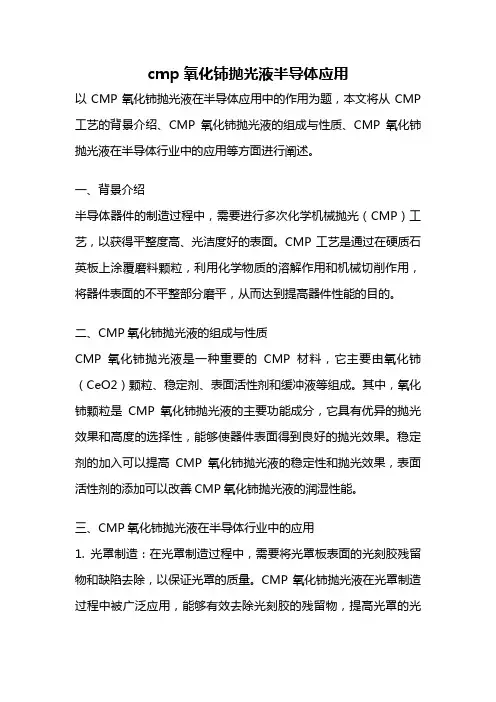

cmp氧化铈抛光液半导体应用以CMP氧化铈抛光液在半导体应用中的作用为题，本文将从CMP 工艺的背景介绍、CMP氧化铈抛光液的组成与性质、CMP氧化铈抛光液在半导体行业中的应用等方面进行阐述。

一、背景介绍半导体器件的制造过程中，需要进行多次化学机械抛光（CMP）工艺，以获得平整度高、光洁度好的表面。

CMP工艺是通过在硬质石英板上涂覆磨料颗粒，利用化学物质的溶解作用和机械切削作用，将器件表面的不平整部分磨平，从而达到提高器件性能的目的。

二、CMP氧化铈抛光液的组成与性质CMP氧化铈抛光液是一种重要的CMP材料，它主要由氧化铈（CeO2）颗粒、稳定剂、表面活性剂和缓冲液等组成。

其中，氧化铈颗粒是CMP氧化铈抛光液的主要功能成分，它具有优异的抛光效果和高度的选择性，能够使器件表面得到良好的抛光效果。

稳定剂的加入可以提高CMP氧化铈抛光液的稳定性和抛光效果，表面活性剂的添加可以改善CMP氧化铈抛光液的润湿性能。

三、CMP氧化铈抛光液在半导体行业中的应用1. 光罩制造：在光罩制造过程中，需要将光罩板表面的光刻胶残留物和缺陷去除，以保证光罩的质量。

CMP氧化铈抛光液在光罩制造过程中被广泛应用，能够有效去除光刻胶的残留物，提高光罩的光洁度和平整度。

2. 半导体晶圆制造：在半导体晶圆制造过程中，需要将晶圆表面的氧化层、金属残留物和缺陷去除，以获得平整度高的晶圆表面。

CMP氧化铈抛光液能够对晶圆表面进行精确的抛光，去除掉氧化层和残留物，使晶圆表面光洁度达到要求。

3. 封装材料制造：在封装材料制造过程中，需要将封装材料的表面进行抛光处理，以提高封装材料的平整度和光洁度。

CMP氧化铈抛光液能够对封装材料的表面进行精准的抛光，去除掉封装材料表面的不平整部分，使得封装材料具有更好的封装效果和光学性能。

在以上应用中，CMP氧化铈抛光液的优势主要体现在以下几个方面：1. 抛光效果好：CMP氧化铈抛光液具有优异的抛光效果，能够将器件表面的不平整部分磨平，提高器件的平整度和光洁度。

分散剂用量对聚合的影响
分散剂用量对聚合的影响可以归纳为以下几个方面：
1. 分散剂用量的增加可以改善聚合物的分散性能。

分散剂的主要作用是将聚合物分散到溶剂或介质中形成均匀的分散体系。

适量的分散剂可以提高聚合物在溶液或乳液中的分散度，减少聚合物的团聚现象，有利于聚合反应的进行。

2. 分散剂用量的增加可能降低聚合反应的速率。

分散剂在聚合反应中起到稳定颗粒、阻止颗粒团聚的作用，但过量的分散剂会导致高黏度的体系，阻碍聚合物链的生长和交联，从而降低聚合反应的速率。

3. 分散剂用量的增加可能影响聚合物的分子量和分子量分布。

适量的分散剂可以稳定聚合反应过程中形成的颗粒，促进聚合物链的增长，从而得到高分子量的聚合物。

然而，过量的分散剂可能会导致过度稳定聚合颗粒，使聚合物链增长受限，从而导致低分子量的聚合物产生。

综上所述，分散剂用量对聚合的影响是一个相互关联的问题，需要根据具体的聚合体系和实际需求来确定最佳的分散剂用量。

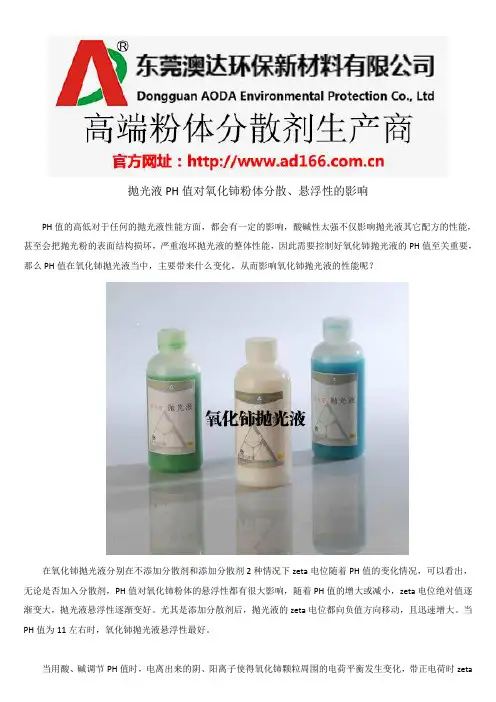

抛光液PH值对氧化铈粉体分散、悬浮性的影响
PH值的高低对于任何的抛光液性能方面，都会有一定的影响，酸碱性太强不仅影响抛光液其它配方的性能，甚至会把抛光粉的表面结构损坏，严重泡坏抛光液的整体性能，因此需要控制好氧化铈抛光液的PH值至关重要，那么PH值在氧化铈抛光液当中，主要带来什么变化，从而影响氧化铈抛光液的性能呢？
在氧化铈抛光液分别在不添加分散剂和添加分散剂2种情况下zeta电位随着PH值的变化情况，可以看出，无论是否加入分散剂，PH值对氧化铈粉体的悬浮性都有很大影响，随着PH值的增大或减小，zeta电位绝对值逐渐变大，抛光液悬浮性逐渐变好。

尤其是添加分散剂后，抛光液的zeta电位都向负值方向移动，且迅速增大。

当PH值为11左右时，氧化铈抛光液悬浮性最好。

当用酸、碱调节PH值时，电离出来的阴、阳离子使得氧化铈颗粒周围的电荷平衡发生变化，带正电荷时zeta
电位变为正值，带负电荷时则为负值，再添加分散剂时，分散剂电离出大量电负离子，吸附在颗粒表面，明显增大颗粒表面的电负性。

同时添加分散剂和PH调节剂，分散剂为主要影响因素，分散剂电离出的大量负离子吸附在颗粒表面，中和颗粒表面原有的正电荷或增加表面的负电荷，使颗粒表面整体带负电，抛光液的悬浮性变好。

工业抛光工艺中，多选用较弱的酸碱性或者加入防止元件表面被酸碱腐蚀的保护试剂，保证氧化铈抛光液的性能不会被PH值破坏。

《高分散性二氧化铈抛光液的制备及抛光性能研究》篇一一、引言随着科技的发展，抛光技术在众多领域中得到了广泛的应用。

高分散性二氧化铈抛光液作为一种高效的抛光材料，其制备工艺及抛光性能的研究显得尤为重要。

本文旨在探讨高分散性二氧化铈抛光液的制备方法，并对其抛光性能进行深入研究，以期为相关领域提供理论依据和技术支持。

二、文献综述在过去的几十年里，二氧化铈抛光液因其优异的抛光性能得到了广泛关注。

然而，如何提高二氧化铈的分散性，以提高抛光液的效率和稳定性，一直是研究的热点。

目前，制备高分散性二氧化铈抛光液的方法主要包括溶胶-凝胶法、共沉淀法、微乳液法等。

这些方法各有优缺点，但共同的目标是提高二氧化铈的分散性和抛光性能。

三、实验部分1. 材料与设备实验所需材料包括二氧化铈、溶剂、表面活性剂等。

设备包括搅拌器、离心机、电子显微镜、表面张力仪等。

2. 制备方法（1）将二氧化铈与溶剂混合，进行预处理；（2）加入表面活性剂，进行搅拌；（3）通过离心、洗涤等步骤，得到高分散性二氧化铈；（4）将高分散性二氧化铈与抛光液基料混合，制备高分散性二氧化铈抛光液。

四、结果与讨论1. 制备结果通过上述方法，成功制备了高分散性二氧化铈抛光液。

利用电子显微镜观察，发现二氧化铈颗粒分布均匀，无团聚现象。

2. 抛光性能研究（1）表面粗糙度测试：在相同条件下，使用高分散性二氧化铈抛光液对样品进行抛光，与普通二氧化铈抛光液进行对比。

结果表明，高分散性二氧化铈抛光液能有效降低样品表面粗糙度，提高抛光效果。

（2）化学稳定性测试：通过测定抛光液在不同pH值、温度等条件下的稳定性，发现高分散性二氧化铈抛光液具有较好的化学稳定性。

（3）耐磨性测试：对比高分散性二氧化铈抛光液与其他抛光液的耐磨性，发现前者具有较高的耐磨性，能够更好地保持抛光效果。

五、结论本文成功制备了高分散性二氧化铈抛光液，并对其抛光性能进行了深入研究。

结果表明，高分散性二氧化铈抛光液具有优异的降低表面粗糙度、化学稳定性和耐磨性。

《高分散性二氧化铈抛光液的制备及抛光性能研究》篇一一、引言随着科技的发展，抛光技术在众多领域中得到了广泛的应用。

高分散性二氧化铈抛光液作为一种高效的抛光材料，其制备工艺及抛光性能的研究具有重要意义。

本文旨在研究高分散性二氧化铈抛光液的制备方法，并对其抛光性能进行深入探讨。

二、文献综述高分散性二氧化铈抛光液的研究已经取得了显著的进展。

在制备过程中，关键在于如何提高二氧化铈的分散性和稳定性。

目前，制备方法主要包括溶胶-凝胶法、共沉淀法、微乳液法等。

这些方法各有优缺点，如溶胶-凝胶法可以制备出粒径较小的二氧化铈，但过程较为复杂；共沉淀法则简单易行，但粒径较大。

因此，寻找一种简单、高效的制备方法，是提高二氧化铈抛光液性能的关键。

三、实验材料与方法（一）实验材料实验所需材料包括：氧化铈、硝酸、氨水、去离子水、表面活性剂等。

（二）制备方法本实验采用共沉淀法制备高分散性二氧化铈抛光液。

具体步骤如下：1. 将氧化铈溶于硝酸中，形成铈离子溶液；2. 加入氨水调节pH值，使铈离子沉淀为氢氧化铈；3. 通过表面活性剂的加入，提高二氧化铈的分散性和稳定性；4. 将制得的二氧化铈浆液进行离心、洗涤、干燥，得到高分散性二氧化铈粉末；5. 将粉末与适当比例的去离子水混合，制备成抛光液。

（三）性能测试对制得的抛光液进行以下性能测试：1. 粒径分布测试：采用激光粒度仪测定二氧化铈的粒径分布；2. 稳定性测试：通过离心法测定抛光液的沉降稳定性；3. 抛光性能测试：在光学玻璃表面进行抛光实验，观察抛光效果及表面粗糙度。

四、实验结果与分析（一）制备结果通过共沉淀法制备的高分散性二氧化铈抛光液，其粒径分布均匀，稳定性良好。

（二）性能分析1. 粒径分布：激光粒度仪测试结果表明，制得的二氧化铈粒径较小，且分布均匀。

2. 稳定性：离心法测试结果显示，抛光液具有良好的沉降稳定性，长时间放置无明显分层现象。

3. 抛光性能：在光学玻璃表面进行抛光实验，制得的抛光液具有较好的抛光效果，能有效降低表面粗糙度，提高表面光泽度。

氧化锌悬浮液的分散行为及其影响因素研究张永伟;税安泽;简润桐【摘要】本文详细研究了氧化锌悬浮液的分散行为及固含量、pH值和聚丙烯酸(PAA)添加量对分散行为的影响.实验结果表明:固含量、pH值和PAA添加量对氧化锌悬浮液的分散行为有显著的影响.粘度法及Zeta电位测试法所反映的悬浮液分散性随pH值和分散剂添加量的变化规律基本一致.当pH=9～10、分散剂添加量为0.40wt％～0.60 wt％时,粘度最低、Zeta电位绝对值最大、分散效果最好.分散剂添加量存在最佳范围,其最佳范围不随固含量的变化而改变,颗粒的粒径分布窄、平均粒径小.【期刊名称】《佛山陶瓷》【年(卷),期】2016(026)006【总页数】4页(P14-17)【关键词】聚丙烯酸;氧化锌;悬浮液;粘度;Zeta电位;粒径【作者】张永伟;税安泽;简润桐【作者单位】广东萨米特陶瓷有限公司,肇庆526124;华南理工大学材料科学与工程学院,广州510640;广东萨米特陶瓷有限公司,肇庆526124【正文语种】中文陶瓷材料的胶态成型技术是制备高可靠性、多功能性和形状复杂的陶瓷部件的有效途径之一［1］。

高流动性、高分散性、高稳定性、高固含量的陶瓷料浆制备技术是胶态成型的关键［2］，是开发高性能陶瓷的重要基础，已经引起科学界的广泛关注。

超细陶瓷粉体在液相介质中的分散属于典型的多相体系，具有较大的界面能，是引起悬浮液热力学不稳定性的主要原因；另外，固体颗粒密度通常大于基液密度，重力场引起悬浮液的动力学不稳定性，这些不稳定的因素最终将导致悬浮液中的颗粒团聚而沉降。

因此欲制备稳定的料浆，采取适当的措施降低颗粒间的团聚力是必要的。

目前，稳定陶瓷浆料（即提高其分散性能）的方法主要是物理分散法和化学分散法。

物理分散法主要有三种：机械搅拌分散、超声波分散和高能处理法分散［3］。

化学分散法通常有化学改性法和分散剂法［4］。

分散剂分散主要利用分散剂改变颗粒的表面电荷或在颗粒表面产生空间位阻来达到分散目的。

《高分散性二氧化铈抛光液的制备及抛光性能研究》篇一摘要本篇研究着重探讨高分散性二氧化铈抛光液的制备方法，及其对抛光性能的影响。

文章详细阐述了抛光液的制备流程，同时对其在材料表面处理过程中所表现的抛光效果进行了系统的实验研究和理论分析。

通过对抛光液制备参数的优化以及其抛光性能的评估，为二氧化铈抛光液在工业应用中的进一步发展提供了理论依据和实践指导。

一、引言随着科技的发展，高精度光学元件、微电子器件等领域的制造技术日益提高，对材料表面抛光技术的要求也越来越高。

二氧化铈因其独特的物理化学性质，如高硬度、高化学稳定性及良好的抛光性能，被广泛应用于材料表面抛光技术中。

然而，二氧化铈抛光液的分散性对其抛光效果有着显著影响。

因此，如何制备高分散性的二氧化铈抛光液成为了一个重要的研究方向。

二、高分散性二氧化铈抛光液的制备1. 材料选择与准备制备高分散性二氧化铈抛光液，首先需要选择高质量的二氧化铈原料。

此外，还需准备适当的分散剂、稳定剂等辅助材料。

2. 制备流程（1）将二氧化铈原料进行预处理，以提高其活性；（2）将预处理后的二氧化铈与分散剂、稳定剂等辅助材料混合；（3）通过高速搅拌和超声波分散等手段，使二氧化铈颗粒均匀分散在溶液中；（4）经过滤、精炼等后续处理，得到高分散性二氧化铈抛光液。

三、抛光性能研究1. 实验方法通过对比实验，研究不同制备参数（如搅拌速度、分散剂种类及用量等）对二氧化铈抛光液分散性及抛光性能的影响。

同时，通过实际抛光实验，评估抛光液在材料表面处理过程中的效果。

2. 实验结果与分析（1）制备参数对分散性的影响：实验结果表明，适当的搅拌速度和分散剂用量有利于提高二氧化铈颗粒的分散性。

过高的搅拌速度或过量的分散剂可能导致颗粒团聚，影响抛光液的稳定性。

（2）抛光性能评估：在高分散性二氧化铈抛光液的作用下，材料表面粗糙度明显降低，表面光泽度得到提高。

同时，抛光液对不同材料的适用性也表现出了一定的差异。

Al2O3悬浮液分散稳定性的影响因素刘兵;彭超群;王日初;王小锋;王志勇;李婷婷【摘要】研究分散剂聚丙烯酸铵(NH4PAA)加入量、pH值、固相体积分数、球磨时间和离子强度对Al2O3陶瓷悬浮液黏度和沉降高度的影响.结果表明：分散剂加入量、pH值、固相体积分数、球磨时间和离子强度均对悬浮液的分散稳定性有显著影响.当分散剂加入量为0.8%(质量分数)、pH为9.5、固相体积分数为50%、球磨时间为24 h时、离子强度为0时，悬浮液的黏度和沉降高度达到最小值，分散稳定性达到最佳.【期刊名称】《中国有色金属学报》【年(卷),期】2012(000)010【总页数】6页(P2833-2838)【关键词】Al2O3;悬浮液;黏度;沉降高度;分散剂;pH值【作者】刘兵;彭超群;王日初;王小锋;王志勇;李婷婷【作者单位】中南大学材料科学与工程学院,长沙 410083;中南大学材料科学与工程学院,长沙 410083;中南大学材料科学与工程学院,长沙 410083;中南大学材料科学与工程学院,长沙 410083;中南大学材料科学与工程学院,长沙 410083;中南大学材料科学与工程学院,长沙 410083【正文语种】中文【中图分类】TG17420世纪90年代初期，美国橡树岭国家重点实验室(Oak Ridge National Laboratory，ORNL)的 OMATETE等[1]发明了一种新型的陶瓷成型技术—凝胶注模成型。

该技术将传统的陶瓷工艺与高分子化学巧妙地结合在一起，是一种新型制备复杂形状陶瓷件的近净尺寸成型技术[2]。

实现凝胶注模成型工艺的前提和关键是制备出高分散性、高稳定性和高固相含量的陶瓷粉体悬浮液[3]。

超细陶瓷粉体在液相介质中的分散体系属于典型的多相体系，具有较高的界面能，这是引起悬浮液热力学不稳定性的主要原因。

另外，粉体颗粒的密度通常高于液相介质的密度，重力场会引起悬浮液的动力学不稳定性，这些不稳定的因素都将导致悬浮液中的粉体颗粒团聚而最终沉降[4]。

氧化铈抛光液悬浮性和再分散性研究吴媛媛;衣守志;魏志杰;任立华;方中心;梁恩武;叶雪芳;张桂克【期刊名称】《中国粉体技术》【年(卷),期】2015(021)002【摘要】考察分散剂、pH以及分散介质对氧化铈抛光液悬浮性和再分散性的影响,通过静置一定时间表征氧化铈抛光液的沉降行为、吸光度和zeta电位大小.结果表明:在制备悬浮性、再分散性好的氧化铈抛光液时,分散剂L的最佳质量分数为2％;pH为10.7时抛光液的悬浮稳定性最好;水和乙醇混合作为分散介质能明显改变抛光液的沉降行为,并且水与乙醇的最佳质量比为4∶1.【总页数】4页(P57-60)【作者】吴媛媛;衣守志;魏志杰;任立华;方中心;梁恩武;叶雪芳;张桂克【作者单位】天津科技大学材料科学与化学工程学院,天津300457;天津科技大学材料科学与化学工程学院,天津300457;甘肃稀土新材料股份有限公司,甘肃白银730922;甘肃稀土新材料股份有限公司,甘肃白银730922;甘肃稀土新材料股份有限公司,甘肃白银730922;天津科技大学材料科学与化学工程学院,天津300457;天津科技大学材料科学与化学工程学院,天津300457;天津科技大学材料科学与化学工程学院,天津300457【正文语种】中文【中图分类】TB321【相关文献】1.微米氧化铈粉体在乙醇水溶液中的分散性能研究 [J], 童巨特;孙玉利;左敦稳;杨张一;杨杨;曹连静2.表面活性剂含量对氧化铈/氧化硅复合磨料分散性的影响 [J], 赵元元;赵永武;王永光3.反相单微乳液法制备纳米二氧化铈及其形貌和分散性研究 [J], 范方强;余林;孙明;刁贵强;缪飞4.水基抛光液的分散性改善方法和应用研究综述 [J], 王艳芝;孙长红;张旺玺;张玲杰;梁宝岩;孙玉周;张渊博5.合成单分散性钐掺杂稀土氧化铈纳米晶的方法 [J],因版权原因，仅展示原文概要，查看原文内容请购买。
