钻具接头扣型对照表

类型名称 备注 扣型

钻头 Φ660.40㎜

Φ444.50㎜

Φ311.15㎜

Φ244.50㎜ Φ241.30㎜

Φ215.90㎜

Φ118.00㎜ 26″

17 1/2″

12 1/4″

9 5/8″ 9 1/2″ 8 1/2″

4 5/8″ 731

731

631

631 631

431

231

钻铤 Φ228.6㎜DC

Φ203.2㎜DC

Φ177.8㎜DC

Φ165㎜DC

Φ158.8㎜DC Φ105.0㎜DC 9″

8″

7″

6 4/8″

6 1/4″ 4 1/8″ 731×730

631×630

411×410

4A11×4A10

211×210

无磁钻铤 前5个同钻铤

Φ158.8㎜MWD短节 Φ166㎜MWD短节 6 1/4″ 411×410 411×410

扶正器 Φ660.4㎜SST

Φ444.5㎜SST

Φ310㎜SST Φ243㎜SST

Φ214㎜SST

Φ115㎜SST

Φ311.5㎜SST双母 26″

17 1/2″

12 1/4″ 9 5/8″ 8 1/2″

4 1/2″ 731×730

731×730

631×630 631×630

4A11×4A10

211×210

630×630

631×630

定向接头 大弯接头

大弯接头

大直接头

小弯接头

小直接头 631×630

531×630

521×630 531×630

521×630

431×4A10

431×4A10

接头 26″BIT接9″,9″之间,17 1/2″

9″接8″

12 1/4″BIT接8″

8″接5″DP,7″DC 双母

8″接6 1/4″DC,NM

接6 1/4″NM

6 1/4″NM接7″DC,接5″DP

6 1/4″NM接5″NMDP(NM) 5″NMDP接6 1/4″NM

双母

7″接8″ 730×730

731×630

630×630

631×410 630×4A10

631×4A10

1、常见油管扣型(Tubing Joint)

油管常用扣型分为三种分别是EU、NU和NewVam。这三种扣型在工具车间都能找到，其中EU和NU单独从扣的外观上很难区分，都是三角扣型，但是从整个管柱就能很容易区分，那就是EU表示外加厚NU表示没有外加厚。New Vam实际是一种梯形扣(扣截面呈矩形)，也是不带外加厚的，所以也很容易区分。下面将用示意图详细介绍三种扣型。

1)EU(External upset)外加厚

EU扣是一种外加厚油管扣型。在车间货架上认识变扣接头过程中还会发现三种和EU有关的biano标识。其中EUE(External Upset End)表示外加厚端，EUP(External Upset Pin)表示外加厚公扣，EUB(External Upset Box)表示外加厚母扣。除了用pin和box表示公扣母扣外，其他表示公扣有1. external thread 2. male 3. male thread。母扣有1. female thread 2.

internal thread 3. box 4. box thread。

图1-1 EU扣型

2)NU(Non-upset)没有外加厚

NU表示是没有外加厚的油管接头。除了没有外加厚外和EU一般还有一种区别就是NU一般每英寸10扣，EU一般每英寸8扣。其中NUE表示非加厚端或者说端部非加厚。同样E表示End。[以上说法来源《石油大典》。]

图1-2 NU扣型

3)New VAM

这种扣型特点是扣截面基本为矩形，螺距间隔相等，锥度不大，没有外加厚。在车间的生产滑套套筒端部见到。

图1-3 New VAM扣型

2.钻杆常用扣型总结

钻杆扣一般常见为REG和IF扣，其他如FH等在工具车间没有找到。根据师傅经验REG扣和IF扣一般分别是5扣/in和4扣/in，但是大于4-1/2”即使是4扣/in也是REG扣，也就是说大于4-1/2”一般都是REG扣，小于4-1/2”IF扣较多。

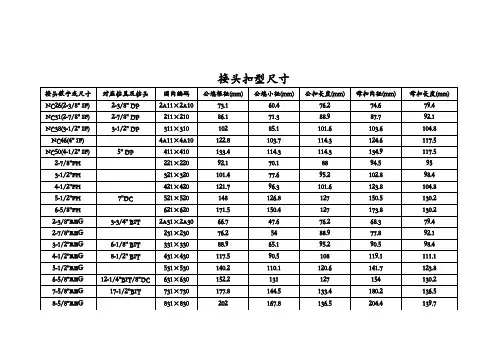

接头扣型尺寸

接头数字或尺寸 对应钻具及钻头 国内编码 公端根径(mm) 公端小径(mm) 公扣长度(mm) 母扣内径(mm) 母扣长度(mm)

NC26(2-3/8" IF) 2-3/8" DP 2A11×2A10 73.1 60.4 76.2 74.6 79.4

NC31(2-7/8" IF) 2-7/8" DP 211×210 86.1 71.3 88.9 87.7 92.1

NC38(3-1/2" IF) 3-1/2" DP 311×310 102 85.1 101.6 103.6 104.8

NC46(4" IF) 4A11×4A10 122.8 103.7 114.3 124.6 117.5

NC50(4-1/2" IF) 5" DP 411×410 133.4 114.3 114.3 134.9 117.5

2-7/8"FH 221×220 92.1 70.1 88 94.5 95

3-1/2"FH 321×320 101.4 77.6 95.2 102.8 98.4

4-1/2"FH 421×420 121.7 96.3 101.6 123.8 104.8

5-1/2"FH 7"DC 521×520 148 126.8 127 150.5 130.2

6-5/8"FH 621×620 171.5 150.4 127 173.8 130.2

2-3/8"REG 3-3/4" BIT 2A31×2A30 66.7 47.6 76.2 68.3 79.4

2-7/8"REG 231×230 76.2 54 88.9 77.8 92.1

3-1/2"REG 6-1/8" BIT 331×330 88.9 65.1 95.2 90.5 98.4

4-1/2"REG 8-1/2" BIT 431×430 117.5 90.5 108 119.1 111.1

5-1/2"REG 531×530 140.2 110.1 120.6 141.7 123.8

(5) API 油管螺纹类则

API 油管各钢级的螺纹类型，见表2－2－6。

(6) 接箍

API 规范中有三种类型的接箍：外加厚扣、平式扣和整体扣，图2－2－1。

平式扣是在外径相同的油管上加工螺纹。这样在螺纹的地方由于厚度变薄和应力集中，使

得螺纹部门的强度低于油管本体的强度。

外加厚油管是油管两端外径（厚度）大于本体，在两端加工螺纹，使得螺纹部分的强度不

低于油管本体的强度。

整体式油管是油管和接箍连成一体，这种油管只适应小于27mm（2 1/16in）的油管，而且

接箍-旦损坏，整根油管就不能修复而重新使用。

平式扣和外加厚扣可以是8 扣／in，也可以是10 扣／in。整体式油管只有10 扣／in。

油管和接箍尺寸说明见图2-2-2。

2．非API 油管(1) 非API 油管尺寸，见表2-2-7。

非API油管 有fox vam top 等
