开关量信号的输入输出PPT

A/D转换器的任务就是在满足奈奎斯特采样定理的条 件下，将模拟信号转换为数字信号。

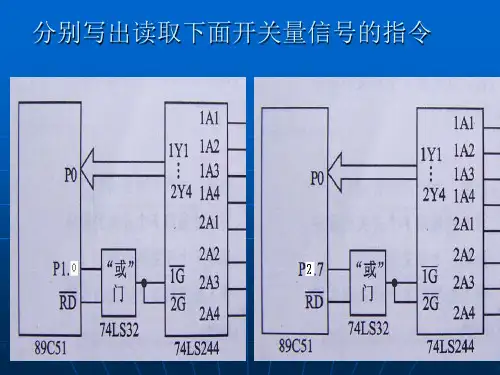

对于开关量，可以很容易的映射成数字的0或者1，即 TTL的低电平和高电平，映射后的这些数字信号就可以 直接输入到单片机内部。
输出：
处理的结果需要输出，对于开关量的输出，可以简单 地经过映射部件，将单片机的TTL电平输出信号转换成 所需要的开关量进行输出。
7.2.2传感器特性
选择传感器主要考虑灵敏度、响应特性、线性范围、稳 定性、精确度、测量方式等六个方面的问题。
除了以上选用传感器时应充分考虑的一些因素外，还应 尽可能兼顾结构简单、体积小。重量轻、价格便宜、易于维 修、易于更换等条件。
1、灵敏度
一般说来，传感器灵敏度越高越好，因为灵敏度越高， 就意味着传感器所能感知的变化量小，即只要被测量有一微 小变化，传感器就有较大的输出。但是，在确定灵敏度时， 要考虑以下几个问题：
当被测量是一个向量时，并且是一个单向量时， 就要求传感器单向灵敏度愈高愈好；如果被测量是 二维或三维的向量，那么还应要求传感器的交叉灵 敏度愈小愈好。
2、响应特性
传感器的响应总不可避免地有一定延迟，但我们总希 望器)响应时间短，工作频率宽;
7.1 单片机应用系统的结构
图7.1单片机应用系统的基本结构
单片机应用系统的核心任务：
根据一定的输入（前向通道），结合一定的处理算 法，然后作出一定的输出响应（后向通道）。 输入：
包括模拟输入和数字输入，电量信号输入和非电量 信号输入。对于非电量输入需要通过传感器将非电物 理量转换为模拟电信号。 预处理：一般包括放大器和滤波器两部分：
主要应用
压电传感器主要应用在加速度、压力和力等的测量中。
压电式加速度传感器是一种常用的加速度计。它具有结 构简单、体积小、重量轻、使用寿命长等优异的特点。压 电式加速度传感器在飞机、汽车、船舶、桥梁和建筑的振 动和冲击测量中已经得到了广泛的应用，特别是航空和宇 航领域中更有它的特殊地位。

由电力系统输入到继电保护装置的模拟 信 号分类： • 来自TV(或TA)的交流电压(或电流)信号； • 来自分压器(或分流器)的直流电压(或电流)信 号； • 自断路器、隔离刀闸等设备辅助接点以及其它 继电器接点的开关量信号，或者来自别的微机 保护或数字设备的数字量信号。
输入信号预处理过程的具体步骤为： 1. 将电力系统输入到继电保护装置的模拟信号
2. 数据处理单元对已转变为数字量电量信号进 行数字滤波，从而获得微机保护算法所需要 的数字信号序列；
3. 数据处理单元对已滤波的数字信号序列采用 合适的算法并结合开关量输入信号综合判断， 然后根据判断结果控制开关量输出系统和人 机对话和外部通信系统的输出，实现闸、信 号告警、数据记录等功能。
一、输入信号预处理
二、模拟量输入系统
微机保护装置模拟量输入接口部件的作用 是 将电力传感器输入的模拟电量正确地变换成离散 化的数字量，提供给数字核心部件进行处理。
交流模拟量输入接口部件内部按信号传 递顺 序为：电压输入变换器和电流输入变换器及其电 压形成回路 、前置模拟低通滤波器 、采样保持 器 、多路转换器、模数变换器。
采样 多路
A/D 数据更
保持 转换器 转换器 新排队
输入信号的预处理
图2—2 输入信号预处理流程框图
二、数字滤波
数字滤波器的优点： • 滤波精度高。加长字长可以很容易提高精度。 • 可靠性高。模拟元器件很容易受环境和温度 的
影响，而数字系统受这种影响要小得多。 • 灵活性高。数字滤波器改变性能只要改变算 法
• 按照不同的滤波理论又可分为常规滤波器和最 佳滤波器。
• 按频率特性分为低通、带通、高通和带阻四类 基本滤波器，其中前两类滤波器在微机保护中 用得较多。

光电耦合器
2、 变电站开关量的输入电路 开关量输入分为安装在装置面板上的接点（如装置键盘
当S1闭合，光敏三极管 导通；
当S1断开，光敏三极 管截止。
微机并行口PA0通过 软件查询电平的高 低，从而获知外部 接点的状态。
开关量输入电路原理图
（a）装置内接点输入电路 （b）装置外接点输入电路
谢谢欣赏！
1、开关量的接输点入）：将及测外控部对象经的端状子态信排号引引入入微装机置系的统，接简点称。开开入。关量输入主要有断路器、隔离开关的辅助
（（触触 触2当（触触触 当接当（当2触 触（1接（（ 开（触、 、 、aa点点点Sa点点点S点SaS点点a点aa关a点） ） ） ） ） ） ））开1111、 、、 、 、 、） 、、 ） 量 、变变闭闭断闭装装装装装关装装 装装装 装装装装 及装 装及输装电电合合开合置置置置置量置置 置置置 置置置置 外置 置外入置站 站， ， ， ，内内内内内的内内 内压压 压压压压 部压 压部主压触开开光光光光接接接接接输接接 接板板 板板板板 经板 板经要板关关敏敏敏敏点点点点点点入点点 点位位 位位位位 端位 位端有位量量三三三三、输输输输输：输输 输置置 置置置置 子置 置子断置的的极极极极入入入入入将入入 入装、、 、、、、 排、 、排路、输输管管管管电 电 电 电 电 测 电 电电有有有有有有引有有引器有置入入导导截导路路路路路控路路 路载载 载载载载 入载 载入、载电电通通止通压对（（（（（（（ （调调 调调调调 装调 调装隔调路路；；。；板象bbbbbbbb压压 压压压压 置压 压置离压））））））） ）的位分分 分分分分 的分 分的开分装装装装装装装 装开开状接接 接接接接 接接 接接关接置置置置置置置置 置关关态头头 头头头头 点头 头点的头、外外外外外外外 外量量信位位 位位位位 。位 位。辅位接接接接接接接 接有输输号置置 置置置置 置 置助置点点点点点点点 点入入引载、、 、、、、 、 、、输输输输输输输 输分分入继继 继继继继 继 继继调入入入入入入入入为 为微电电 电电电电 电 电电压电电电电电电电 电安安机器器 器器器器 器 器器路路路路路路路 路分装装系接接 接接接接 接 接接在在统接点点 点点点点 点 点点装装，等等 等等等等 等 等等头置置简。。 。。。。 。 。。位面面称置板板开上上入、的的。继接接电点点器（（如如接装装点置置等键键。盘盘

§4.2 开关量信号的输出
一、开关量信号输出的通 道结构 4、注意： P1口可直接输出（锁存 器和地址译码电路可省 略）最多8个开关量信号。 P0口经锁存电路隔离可 接多组8个开关量输出。 当驱动小负载时，输出 驱动电路可省略。
§4.2 开关量信号的输出
二、开关量输出接口的简单设计 1、P1口开关量的输出 练习：通过P1口直接控制8个LED发光二 极管，画出硬件电路图，并写出控制发光 二极管点亮的指令。
§4.2 开关量信号的输出
一、开关量信号输出的通道 结构 3、各部分作用 锁存器：当开关量信号从 P0口输出时，锁存器起到ห้องสมุดไป่ตู้隔离数据总线的作用。常 用锁存器如74LS373、 74LS273、74LS377等 地址译码控制：锁存器的 锁存地址控制 输出驱动电路：提高输出 开关量信号的输出功率。
三、开关量输出的功率接口电路设计
2、中功率达林顿管驱动接 口电路 在驱动功率较大的继电 器和电磁开关等控制对 象，要求提供50~500 mA的电流时，可使 用MC1413 （ULN2003）、 MC1416（ULN2004） 等达林顿管集成电路。
三、开关量输出的功率接口电路设计
2、中功率达林顿管驱动接口 电路 若图中继电器需要100mA 吸合电流，则（V+—0.3） /（r+R2）=I=100，其中r 是继电器的线圈内阻，当已 知V+时，可求R2 取 MC1413的放大倍数 β=100，P1.0输出电流 =100mA/β=1mA， 1*R1+0.7+0.7+100*R2 =5, 可求R1
§4.2 开关量信号的输出
三、开关量输出的功率接口电路设计 1、小功率驱动接口：
