开关电源磁芯尺寸功率等全参数适用标准文案开关电源磁芯尺寸功率等参数MnZn 功率铁氧体EPC功率磁芯特色：拥有热阻小、衰耗小、功率大、工作频次宽、重量轻、构造合理、易表面贴装、障蔽成效好等长处，但散热性能稍差。
用途：宽泛应用于体积小而功率大且有障蔽和电磁兼容要求的变压器，如精细仪器、程控互换机模块电源、导航设备等。
EPC型功率磁芯尺寸规格磁芯型号尺寸 Dimensions(mm)Type A B C D Emin F G Hmin10.20 ±EPC10/8 4.05 ±±±7.60 2.65 ±±13.30 ±EPC13/13 6.60 ±±±±±17.60 ±EPC17/178.55 ±±±±±19.60 ±EPC19/209.75 ±±±±±EPC25/2525.10 ±12.50 ± 8.00 ±11.50 ±±±27.10 ±16.00 ±13.00 ±12.00 ±EPC27/328.00 ± 4.00 ±30.10 ±17.50 ±15.00 ±13.00 ±EPC30/358.00 ± 4.00 ±39.00 ±19.60 ±15.60 ±18.00 ±14.00 ±10.00 ±EPC39/3942.40 ±22.00 ±15.00 ±17.00 ±16.00 ±EPC42/447.40 ±46.00 ±24.80 ±19.50 ±20.80 ±18.40 ±11.90 ±EPC46/4946.50 ±22.30 ±19.40 ±21.00 ±15.80 ±12.00 ±54.50 ±27.20 ±21.50 ±26.50 ±19.30 ±14.00 ±EPC54/54EPC功率磁芯电气特征及有效参数有效参数 Effective parameters磁芯型号材质AL(nH/N2)C1Le Ae Ve重量功耗约设计功率（ W）Type Material±25%(mm-1)(mm)(mm2)(mm3)(g/PRS)(W/PRS,max) EPC10/8TP49501673 EPC13/13TP48303826EPC17/17TP4115091713 EPC19/20TP4900104715 EPC25/25TP41550274740 EPC27/32TP41550399160 EPC30/35TP4150061497770 EPC39/39TP442509016915210220 EPC42/44TP428009516916055235 EPC46/49TP4410022725242360 TP4480010122923129370 EPC54/54TP4600033643949600注：AL 值测试条件为1KHz,0.25v,100Ts,25± 3℃Pc值测试条件为 100KHz,200mT,100℃EE、EEL、EF 型功率磁芯特色：引线空间大，绕制接线方便。

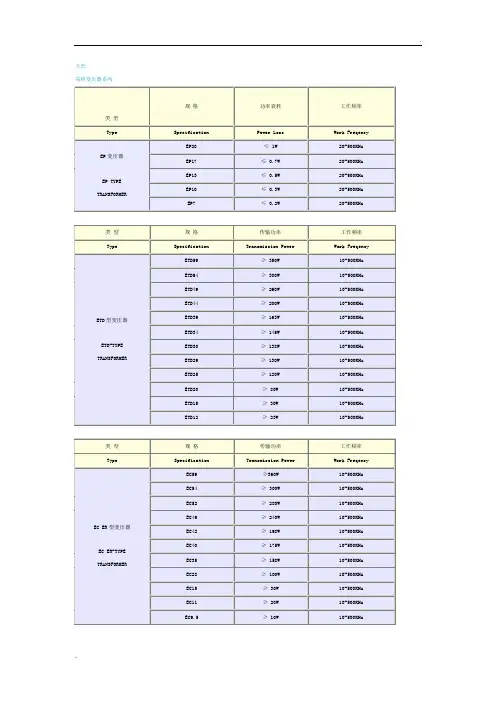

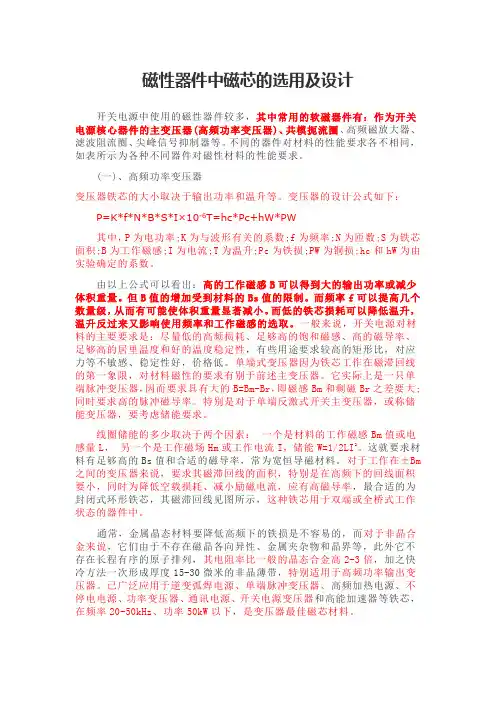

磁性器件中磁芯的选用及设计开关电源中使用的磁性器件较多，其中常用的软磁器件有：作为开关电源核心器件的主变压器(高频功率变压器)、共模扼流圈、高频磁放大器、滤波阻流圈、尖峰信号抑制器等。
不同的器件对材料的性能要求各不相同，如表所示为各种不同器件对磁性材料的性能要求。
(一)、高频功率变压器变压器铁芯的大小取决于输出功率和温升等。
变压器的设计公式如下：P=K*f*N*B*S*I×10-6T=hc*Pc+hW*PW其中，P为电功率;K为与波形有关的系数;f为频率;N为匝数;S为铁芯面积;B为工作磁感;I为电流;T为温升;Pc为铁损;PW为铜损;hc和hW为由实验确定的系数。
由以上公式可以看出：高的工作磁感B可以得到大的输出功率或减少体积重量。
但B值的增加受到材料的Bs值的限制。
而频率f可以提高几个数量级，从而有可能使体积重量显著减小。
而低的铁芯损耗可以降低温升，温升反过来又影响使用频率和工作磁感的选取。
一般来说，开关电源对材料的主要要求是：尽量低的高频损耗、足够高的饱和磁感、高的磁导率、足够高的居里温度和好的温度稳定性，有些用途要求较高的矩形比，对应力等不敏感、稳定性好，价格低。
单端式变压器因为铁芯工作在磁滞回线的第一象限，对材料磁性的要求有别于前述主变压器。
它实际上是一只单端脉冲变压器，因而要求具有大的B=Bm-Br，即磁感Bm和剩磁Br之差要大;同时要求高的脉冲磁导率。
特别是对于单端反激式开关主变压器，或称储能变压器，要考虑储能要求。
线圈储能的多少取决于两个因素：一个是材料的工作磁感Bm值或电感量L，另一个是工作磁场Hm或工作电流I，储能W=1/2LI2。
这就要求材料有足够高的Bs值和合适的磁导率，常为宽恒导磁材料。
对于工作在±Bm 之间的变压器来说，要求其磁滞回线的面积，特别是在高频下的回线面积要小，同时为降低空载损耗、减小励磁电流，应有高磁导率，最合适的为封闭式环形铁芯，其磁滞回线见图所示，这种铁芯用于双端或全桥式工作状态的器件中。
电源磁芯尺寸功率参数常用电源磁芯参数MnZn 功率铁氧体EPC 功率磁芯特点：具有热阻小、衰耗小、功率大、工作频率宽、重量轻、结构合理、易表面贴装、屏蔽效果好等优点，但散热性能稍差。
用途：广泛应用于体积小而功率大且有屏蔽和电磁兼容要求的变压器，如精密仪器、程控交换机模块电源、导航设备等。
EPC型功率磁芯尺寸规格磁芯型号Type尺寸Dimensions(mm)A B C D Emin F G HminEPC10/8 10.20±0.20 4.05±0.30 3.40±0.20 5.00±0.20 7.60 2.65±0.20 1.90±0.20 5.30 EPC13/13 13.30±0.30 6.60±0.30 4.60±0.20 5.60±0.20 10.50 4.50±0.30 2.05±0.20 8.30 EPC17/17 17.60±0.50 8.55±0.30 6.00±0.30 7.70±0.30 14.30 6.05±0.30 2.80±0.20 11.50 EPC19/20 19.60±0.50 9.75±0.30 6.00±0.30 8.50±0.30 15.80 7.25±0.30 2.50±0.20 13.10 EPC25/25 25.10±0.50 12.50±0.30 8.00±0.30 11.50±0.30 20.65 9.00±0.30 4.00±0.20 17.00 EPC27/32 27.10±0.50 16.00±0.30 8.00±0.30 13.00±0.30 21.60 12.00±0.30 4.00±0.20 18.50 EPC30/35 30.10±0.50 17.50±0.30 8.00±0.30 15.00±0.30 23.60 13.00±0.30 4.00±0.20 19.50 EPC39/39 39.00±0.50 19.60±0.30 15.60±0.30 18.00±0.30 30.70 14.00±0.30 10.00±0.30 24.50 EPC42/44 42.40±1.00 22.00±0.30 15.00±0.40 17.00±0.30 33.50 16.00±0.30 7.40±0.30 26.50EPC46/49 46.00±1.00 24.80±0.30 19.50±0.40 20.80±0.40 35.70 18.40±0.40 11.90±0.30 28.40 EPC46.5/44 46.50±1.00 22.30±0.30 19.40±0.40 21.00±0.40 36.90 15.80±0.40 12.00±0.30 29.40 EPC54/54 54.50±1.20 27.20±0.30 21.50±0.40 26.50±0.40 43.00 19.30±0.40 14.00±0.30 34.30EPC功率磁芯电气特性及有效参数注：AL值测试条件为1KHz,0.25v,100Ts,25±3℃Pc值测试条件为100KHz,200mT,100℃EE、EEL、EF型功率磁芯特点：引线空间大，绕制接线方便。
