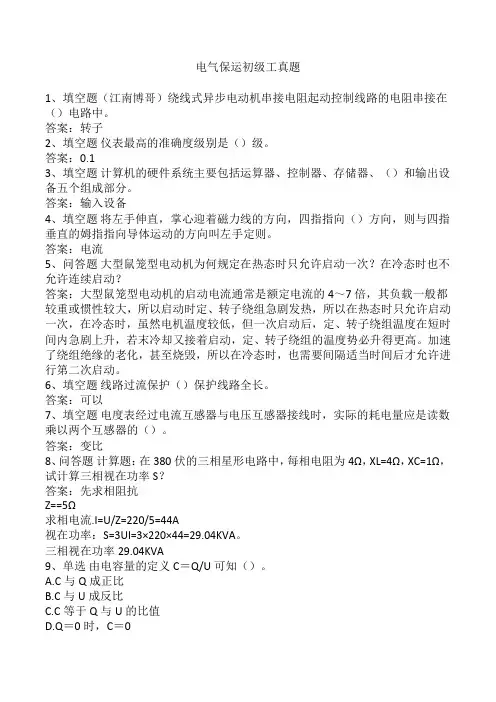

电气保运初级工真题1、填空题（江南博哥）绕线式异步电动机串接电阻起动控制线路的电阻串接在（）电路中。

答案：转子2、填空题仪表最高的准确度级别是（）级。

答案：0.13、填空题计算机的硬件系统主要包括运算器、控制器、存储器、（）和输出设备五个组成部分。

答案：输入设备4、填空题将左手伸直，掌心迎着磁力线的方向，四指指向（）方向，则与四指垂直的姆指指向导体运动的方向叫左手定则。

答案：电流5、问答题大型鼠笼型电动机为何规定在热态时只允许启动一次？在冷态时也不允许连续启动？答案：大型鼠笼型电动机的启动电流通常是额定电流的4～7倍，其负载一般都较重或惯性较大，所以启动时定、转子绕组急剧发热，所以在热态时只允许启动一次，在冷态时，虽然电机温度较低，但一次启动后，定、转子绕组温度在短时间内急剧上升，若末冷却又接着启动，定、转子绕组的温度势必升得更高。

加速了绕组绝缘的老化，甚至烧毁，所以在冷态时，也需要间隔适当时间后才允许进行第二次启动。

6、填空题线路过流保护（）保护线路全长。

答案：可以7、填空题电度表经过电流互感器与电压互感器接线时，实际的耗电量应是读数乘以两个互感器的（）。

答案：变比8、问答题计算题：在380伏的三相星形电路中，每相电阻为4Ω，XL=4Ω，XC=1Ω，试计算三相视在功率S？答案：先求相阻抗Z==5Ω求相电流.I=U/Z=220/5=44A视在功率：S=3UI=3×220×44=29.04KVA。

三相视在功率29.04KVA9、单选由电容量的定义C＝Q/U可知（）。

A.C与Q成正比B.C与U成反比C.C等于Q与U的比值D.Q＝0时，C＝0答案：C10、填空题三相异步电动机额定电流是指其在额定工作状况下运行时，电源输入电动机（）的线电流。

答案：定子11、问答题电机绝缘电阻过低如何处理？答案：（1）对长期停用而受潮的电动机，应烘干处理；（2）对长期使用的电动机，由于绕组上积尘多及碳化物质太多，应清除干净；（3）电动机因长期过热，绝缘层老化，裂开或脱落，应重新浸漆烘干或重新绕制绕组；（4）若是电动机引出线绝缘受损或接线盒内绝缘不良或加强绝缘，接线板炭化或击穿都应更换。

继电器和接触器的区别是什么？2016-06-12继电器和接触器都是电磁式开关电器，但前者属于工作在控制回路中的开关电器，而后者属于工作在主回路中的开关电器。

我们先看两者的共同特征：第一个概念，叫做转换深度：式中的叫做断开或者截止时的电阻，叫做接通或者导通时的电阻，h叫做转换深度对于有触点的开关电器，；对于无触点的电器，。

正是由于有触点的开关电器，它的转换深度比较高，从而保证在接通电路时，开关电器的执行电流电能损耗小，对被控电路的影响也小；断开电路时，有触点的开关电器，其执行电路ide电阻非常高，从而可以保证电器的耐压水平。

相比之下，无触点电器在开断后，它不会产生电弧。

但无触点电器的转换深度比较低，因此其损耗较大，且发热相对要严重得多。

第二个概念，关于电磁式电器的结构电磁式电器的结构包括触头部件、操动系统和线圈等部件，还有灭弧系统及部件。

电磁式电器分为三类，有电压继电器、电流继电器和其它专门功能的继电器（例如温度继电器、时间继电器和热继电器等等）。

接触器也具有这些结构特征。

简单描述：（1）当电磁式继电器的激磁线圈通电后，激磁线圈电流逐渐增加并在电磁系统中产生磁通，其中衔铁与铁心之间气隙中的磁通将作用于衔铁。

随着工作磁通逐渐增加，作用于衔铁上的电磁吸力（转矩）也越来越大。

当电磁吸力大于系统反力时，衔铁将绕其转动轴转动带动其执行部分（触头系统）的动触头C0运动，从而实现常开触头和常闭触头变位。

（2）激磁线圈断电后，激磁线圈电流逐渐减小，电磁系统中的磁通也逐渐降低，工作气隙磁通也随之降低，作用于衔铁上的电磁吸力越来越小。

当电磁吸力小于衔铁反力时，衔铁在系统反力的作用下开始向其初始位置返回，带动动触点C0向其初始位置运动，直至常开触点和常闭触头复位。

第三个概念，叫做电磁式电器的返回特性返回系数是电磁式继电器共同具有的特性，它反应了电器的继电特性明显程度。

通常返回系数小于1。

将继电器的激磁线圈输入端X看成是元件的输入，将触头系统中触点的变位Y 看成是元件的输出，则继电器输入—输出特性就包括返回系数。

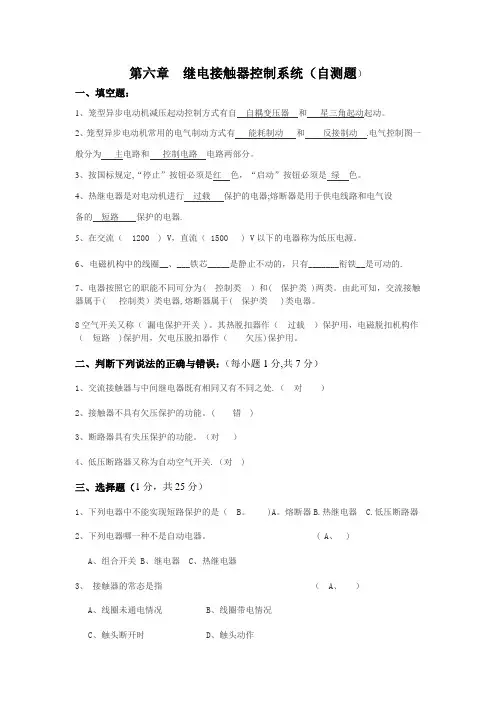

第六章继电接触器控制系统（自测题）一、填空题：1、笼型异步电动机减压起动控制方式有自自耦变压器和星三角起动起动。

2、笼型异步电动机常用的电气制动方式有能耗制动和反接制动.电气控制图一般分为主电路和控制电路电路两部分。

3、按国标规定,“停止”按钮必须是红色，“启动”按钮必须是绿色。

4、热继电器是对电动机进行过载保护的电器;熔断器是用于供电线路和电气设备的短路保护的电器.5、在交流（ 1200 ) V，直流（ 1500 ) V以下的电器称为低压电源。

6、电磁机构中的线圈__、___铁芯_____是静止不动的，只有_______衔铁__是可动的.7、电器按照它的职能不同可分为( 控制类）和( 保护类 )两类。

由此可知，交流接触器属于( 控制类）类电器,熔断器属于( 保护类 )类电器。

8空气开关又称（漏电保护开关 )。

其热脱扣器作（过载）保护用，电磁脱扣机构作（短路 )保护用，欠电压脱扣器作（欠压)保护用。

二、判断下列说法的正确与错误：（每小题1分,共7分）1、交流接触器与中间继电器既有相同又有不同之处.（对）2、接触器不具有欠压保护的功能。

( 错)3、断路器具有失压保护的功能。

（对）4、低压断路器又称为自动空气开关.（对 )三、选择题（1分，共25分）1、下列电器中不能实现短路保护的是（B。

)A。

熔断器B.热继电器 C.低压断路器2、下列电器哪一种不是自动电器。

( A、 )A、组合开关B、继电器C、热继电器3、接触器的常态是指（ A、）A、线圈未通电情况B、线圈带电情况C、触头断开时D、触头动作4 、由接触器、按钮等构成的电动机直接启动控制回路中，如漏接自锁环节，其后果是（ B、）A、电动机无法启动B、电动机只能点动C、电动机启动正常，但无法停机D、电机无法停止5、接触器的文字符号是（ A ）A、KMB、KSC、KTD、KA6、中间继电器的符号为( C ）A．KV B．KS C．K A D．KT—7.在继电器接触器控制电路中，自锁环节触点的正确连接方法是（ a ).(a) 接触器的动合辅助触点与起动按钮并联（b）接触器的动合辅助触点与起动按钮串联（c）接触器的动断辅助触点与起动按钮并联8。

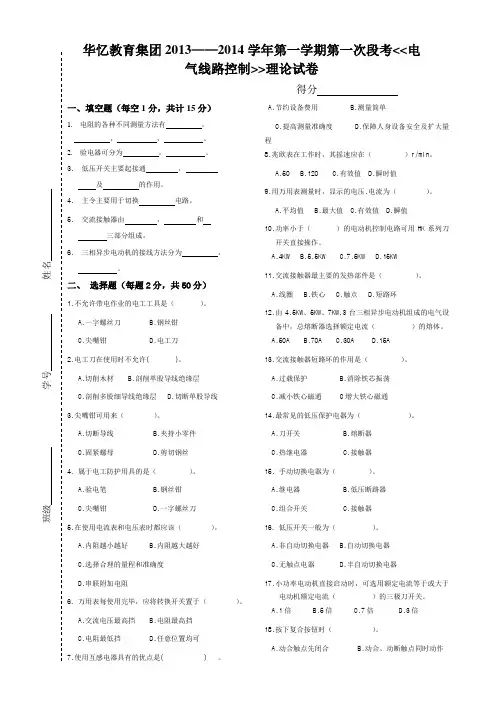

一、填空题（每空1分，共计15分）1. 电阻的各种不同测量方法有 ， ， ， 。

2. 验电器可分为 ， 。

3. 低压开关主要起接通 ，及 的作用。

4. 主令主要用于切换 电路。

5. 交流接触器由 ， 和 三部分组成。

6. 三相异步电动机的接线方法分为 ， 。

二、 选择题（每题2分，共50分）1.不允许带电作业的电工工具是（ ）。

A.一字螺丝刀B.钢丝钳C.尖嘴钳D.电工刀 2.电工刀在使用时不允许( )。

A.切削木材 B.剖削单股导线绝缘层 C.剖削多股细导线绝缘层 D.切断单股导线 3.尖嘴钳可用来（ ）。

A.切断导线B.夹持小零件C.固紧螺母D.剪切钢丝 4．属于电工防护用具的是（ ）。

A.验电笔 B.钢丝钳 C.尖嘴钳 D.一字螺丝刀 5.在使用电流表和电压表时都应该（ ）。

A.内阻越小越好 B.内阻越大越好 C.选择合理的量程和准确度 D.串联附加电阻6．万用表每使用完毕，应将转换开关置于（ ）。

A.交流电压最高挡 B.电阻最高挡C.电阻最低挡D.任意位置均可7.使用互感电器具有的优点是( )。

得分A.节约设备费用B.测量简单C.提高测量准确度D.保障人身设备安全及扩大量程8.兆欧表在工作时，其摇速应在（ ）r/min 。

A.50 B.120 C.有效值 D.瞬时值9.用万用表测量时，显示的电压.电流为（ ）。

A.平均值 B.最大值 C.有效值 D.瞬值10.功率小于（ ）的电动机控制电路可用HK 系列刀开关直接操作。

A.4KWB.5.5KWC.7.5KWD.15KW 11.交流接触器最主要的发热部件是（ ）。

A.线圈 B.铁心 C.触点 D.短路环12.由4.5KW 、5KW 、7KW,3台三相异步电动机组成的电气设备中，总熔断器选择额定电流（ ）的熔体。

A.50A B.70A C.30A D.15A 13.交流接触器短路环的作用是（ ）。

A.过载保护 B.消除铁芯振荡 C.减小铁心磁通 C 增大铁心磁通14.最常见的低压保护电器为（ ）。

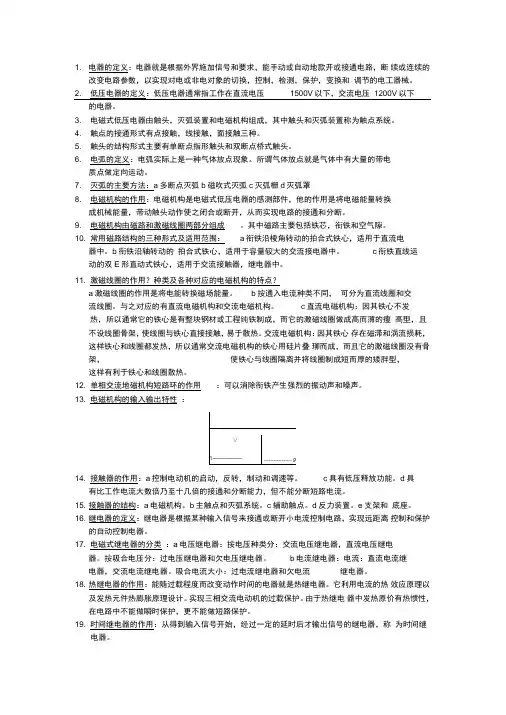

1. 电器的定义：电器就是根据外界施加信号和要求，能手动或自动地款开或接通电路，断续或连续的改变电路参数，以实现对电或非电对象的切换，控制，检测，保护，变换和调节的电工器械。

2. 低压电器的定义：低压电器通常指工作在直流电压1500V以下，交流电压1200V以下的电器。

3. 电磁式低压电器由触头，灭弧装置和电磁机构组成，其中触头和灭弧装置称为触点系统。

4. 触点的接通形式有点接触，线接触，面接触三种。

5. 触头的结构形式主要有单断点指形触头和双断点桥式触头。

6. 电弧的定义：电弧实际上是一种气体放点现象。

所谓气体放点就是气体中有大量的带电质点做定向运动。

7. 灭弧的主要方法：a多断点灭弧b磁吹式灭弧c灭弧栅d灭弧罩8. 电磁机构的作用：电磁机构是电磁式低压电器的感测部件，他的作用是将电磁能量转换成机械能量，带动触头动作使之闭合或断开，从而实现电路的接通和分断。

9. 电磁机构由磁路和激磁线圈两部分组成。

其中磁路主要包括铁芯，衔铁和空气隙。

10. 常用磁路结构的三种形式及适用范围：a衔铁沿棱角转动的拍合式铁心，适用于直流电器中。

b衔铁沿轴转动的拍合式铁心，适用于容量较大的交流接电器中。

c衔铁直线运动的双E形直动式铁心，适用于交流接触器，继电器中。

11. 激磁线圈的作用？种类及各种对应的电磁机构的特点？a激磁线圈的作用是将电能转换磁场能量。

b按通入电流种类不同，可分为直流线圈和交流线圈。

与之对应的有直流电磁机构和交流电磁机构。

c直流电磁机构：因其铁心不发热，所以通常它的铁心是有整块钢材或工程纯铁制成，而它的激磁线圈做成高而薄的瘦高型，且不设线圈骨架，使线圈与铁心直接接触，易于散热。

交流电磁机构：因其铁心存在磁滞和涡流损耗，这样铁心和线圈都发热，所以通常交流电磁机构的铁心用硅片叠珋而成，而且它的激磁线圈没有骨架，使铁心与线圈隔离并将线圈制成短而厚的矮胖型，这样有利于铁心和线圈散热。

12. 单相交流地磁机构短路环的作用：可以消除衔铁产生强烈的振动声和噪声。

第一单元常用低压电器及其安装、检测与维修课题1 低压电器的分类和常用术语一、填空题1。

电动机2。

电器3。

1200 15004.低压配电电器低压控制电器5。

自动切换电器非自动切换电器6.有触点电器无触点电器二、选择题1。

A 2。

B 3。

C 4。

D课题2 低压熔断器一、填空题1.短路保护2.串联3。

熔体安装熔体的熔管熔座4.耐热绝缘材料灭弧5.熔管外接引线6.电弧7.允许温升最大8.熔断器瓷插式螺旋式无填料密封管式有填料密封管式快速式自复式9.熔断器瓷插式 1A 30A 25A10。

熔断器螺旋式 1 15A 2A11。

瓷座瓷盖动触头静触头熔丝12。

瓷帽熔断管瓷套上接线座13.熔断熔管14过电流短15。

气体超导体液态金属钠16.限流动作时间短动作后不必更换熔体17。

类型额定电压熔断器额定电流熔体额定电流18。

等于大于等于大于大于19。

垂直下上20.切断带负荷绝缘插拔器21.熔断管22.电源进线出线二、判断题(正确的打“√”号，错误的打“×”）1。

× 2。

√ 3。

× 4。

√ 5。

√ 6。

√ 7。

× 8。

√三、选择题（请把正确答案的字母填入括号中)1。

A 2。

B 3.B 4. A 5。

B 6.B 7。

A 8. B 9.A 10.B四、问答题1.答：熔断器的额定电压是指熔断器长期工作所能承受的电压.如果熔断器的实际工作电压大于其额定电压,熔体熔断时可能会发生电弧不能熄灭的危险.2.答：从熔断器的时间－电流特性上可以看出，熔断器的熔断时间随电流的增大而减小。

当电气设备发生轻度过载时,熔断器将持续很长时间才熔断,有时甚至不熔断.说明熔断器对过载反应是很不灵敏的,因此,除在照明和电加热电路外,熔断器一般不宜用作过载保护,主要用作短路保护。

3.答:对熔断器的选用主要考虑熔断器类型、额定电压、熔断器额定电流和熔体额定电流的选用。

（1）根据使用环境、负载性质和短路电流的大小选用熔断器类型。

按用途的不同分为配电电器、控制电器、主令电器、保护电器、执行
电器
1)低压配电电器:主要用于低压供电系统。

如刀开关、负荷开关、组合开关、断路器以及熔断器等。

对这类电器的主要技术要求是分断能力强，限流效果好，动态稳定及热稳定性能好。

2) 低压控制电器:主要用于电力拖动控制系统。

如接触器、继电器、控制器等。

对这类电器的主要技术要求是有一定的通断能力，操作频率高，电器和机械寿命要长。

3)低压主令电器:主要用于发送控制指令的电器。

如按钮、主令开关、行程开关和万能开关等。

对这类电器的主要技术要求是操作频率要高，抗冲击，电器和机械寿命要长。

4) 低压保护电器:主要用于对电路和电气设备进行安全保护的电器。

如熔断器、热继电器、电压继电器、电流继电器和避雷器等。

对这类电器的主要技术要求是有一定的通断能力，反应要灵敏，可靠性要高。

5) 低压执行电器:主要用于执行某种动作和传动功能的电器。

如电磁铁、电磁离合器等。

大多数电器既可作控制电器，也可作保护电器，它们之间没有明显的界线。

如电流继电器既可按“电流”参量来控制电动机，又可用来保护电动机不致过载:又如行程开关既可用来控制工作台的往返运动及行程长度，又可作为终端开关保护工作台不致闯到导轨外面去。

另外，低压电器按工作原理分电磁式电器、非电量控制电器;按输出触点的工作形式分有触点电器、无触点电器;按灭弧介质分空气、真
空、油等低压电器;按工作条件分一般工业用电器、船用电器、化工用电器、矿用电器、牵引用电器、航空用电器等。

也有按外壳防护等级、安装类别等来分类的。

判断：（每题2分）1、开关电器在所有电路都可直接接负载。

（X ）(C)2、主令电器在自动控制系统中接入主回路。

（X ）(B)3、刀开关安装时，手柄要向上装。

接线时，电源线接在上端，下端接用电器。

（√）(C)4、熔断器在电路中既可作短路保护，又可作过载保护。

（X ）(C)5、热继电器在电路中既可作短路保护，又可作过载保护。

（X ）(B)6、接触器按主触点通过电流的种类分为直流和交流两种。

（√）(C)7、继电器在任何电路中均可代替接触器使用。

（X ）(B)8、电气原理图绘制中，不反映电器元件的大小。

（√）(B)9、容量小于10kW的笼型异步电机，一般采用全电压直接起动。

（√）(B)10、容量大于30kW的笼型异步电机，一般采用减压的方式起动。

（√）(B)11、电气原理图设计中，应尽量减少电源的种类。

（√）(C)12、电气原理图设计中，应尽量减少通电电器的数量。

（√）(C)13、电气接线图中，同一电器元件的各部分不必画在一起。

（X ）(C)14、热继电器和过电流继电器在起过载保护作用时可相互替代。

（X ）(A)15、一台线圈额定电压为220V的交流接触器，在交流220V和直流220V的电源上均可使用。

（√）(A)16、检修电路时，电机不转而发出嗡嗡声，松开时，两相触点有火花，说明电机主电路一相断路。

（√）(A)17、车床的主轴运动是恒转矩负载，应采用恒转矩调速方式。

（X ）(B)18、时间继电器之所以能够延时，是因为线圈可以通电晚一些。

（X ）(B)19、熔断器的额定电流大于或等于熔体的额定电流。

（√）(C)20、中间继电器实质上是电压继电器的一种，只是触点多少不同。

（√）(C)21、分析控制电路最基本的方法是查线读图法。

（√）(B)22、目前机床常用的调速方法有机械有级调速和电气无级调速两种。

（√）(B)23、交流电动机由于通入的是交流电，因此它的转速也是不断变化的，而直流电动机则其转速是恒定不变的。
