投影仪的测量原理
投影仪的测量原理是利用光学原理,通过将图像投射到屏幕或其他平面上来实现测量和显示。
主要包括以下几个步骤:
1. 光源发出光线:投影仪通常采用激光或LED等光源来发出明亮、均匀的光线。
2. 光线通过透镜系统:光线经过透镜系统,对光线做调整和控制,以确保从投影仪发出的光线具有所需的角度和亮度。
3. 图像生成:投影仪的图像生成部分通常由LCD 面板和/或数字微镜阵列(DMD)组成。
LCD面板可以通过控制液晶的通电程度来控制光线的透过与阻挡,从而形成图像。
DMD则利用微小的可移动镜面来反射光线,达到图像显示的目的。
4. 光线投射:生成的图像通过光学反射或透射,由镜头聚焦并投射到屏幕或其他平面上。
透镜系统的调整可以改变投影仪的投影距离和图像大小。
5. 图像显示:投射到屏幕上的图像被观察者所看到。
投影仪通常通过电子信号输入,将电脑、DVD播放器或其他媒体设备上的图像转化为投射到屏幕上的图像。
通过这些步骤,投影仪能够将电子图像转化为可见的、放大的图像,实现测量和
显示的功能。
投影测量仪的技术特点介绍1. 异形件测量能力投影测量仪是一种非接触式测量设备,可以测量各种形状的工件。
通过将工件放置于投影仪的工作台上,并在投影仪上投射出一个光学图像。
投射出的影像在屏幕上呈现出来,这样就可以用目视或通过数字化图像处理来对工件进行测量。
投影测量仪的测量范围很广,它可以用于测量和判断圆形、方形、不规则形状等工件的要素尺寸,例如半径、角度、高度、距离、啮合、垂直度等等。
投影测量仪能够测量的范围远远超过了其他测量仪器。
2. 低误差率投影测量仪的误差率非常低,这是因为它使用的是光学计量原理,测量结果非常精确。
投影测量仪的精度一般可达到0.002mm,在工业生产中可以准确地发现各种细小的误差和缺陷。
此外,投影测量仪还能够实现高精度的三维测量,并且能够测量各种材料和表面的硬度。
这些特点使得投影测量仪成为现代制造业中一款不可或缺的测量工具。
3. 自动化程度高近年来,投影测量仪的应用范围和自动化程度不断提高。
例如,智能化的投影测量仪可以自动识别工件,并实时进行测量,大大提高了工作效率和准确性。
此外,投影测量仪还能够与其他高科技设备和软件集成使用,使测量数据能够实现数字化、自动化处理和管理。
4. 规格多样投影测量仪有多种规格型号,可以根据不同的测量要求进行选择。
具体来说,投影测量仪按工件的最大尺寸分类,有小、中、大三大类。
目前最大规格的投影测量仪已经可以测量直径达到1.2 米的工件,适应了更多的测量需求。
除此之外,根据投影仪装置的不同,投影测量仪还可以分为立式和卧式。
立式投影测量仪主要适用于测量高度较小的工件,而卧式投影测量仪则适用于较大或长工件的测量。
5. 操作简单虽然投影测量仪的测量原理比较复杂,但是它的操作非常简单。
普通员工经过简单的培训,就可以使用它进行测量。
投影测量仪的屏幕上显示出的是清晰而亮度适中的影像,让需要进行测量的对象更加清晰、明确,便于员工进行操作和测量。
此外,投影测量仪操作界面简单友好,易于用户进行调整和设置。
数字式测量投影仪安全操作及保养规程数字式测量投影仪是一种精密的测量设备,需要谨慎操作和日常保养。
本文将介绍数字式测量投影仪的安全操作和保养规程。
安全操作在使用数字式测量投影仪前,需要了解以下安全操作规程:1. 预防触电•确保电源线与插座良好接触。
•在拆装或检修数字式测量投影仪时,必须切断电源。
•不要在高湿度和潮湿的环境下操作数字式测量投影仪。
2. 防止外部物体进入数字式测量投影仪内部•不要将液体或小的金属物质放在数字式测量投影仪上面。
•不要在投影仪上进行清洁时,使用含有酸碱成分的药水或液体。
3. 避免操作失误•在操作数字式测量投影仪时,先了解设备的正确使用方法。
•不要在数字式测量投影仪的开关或按键上施加过度压力。
•不要让手指、头发等碰触到数字式测量投影仪的光路。
4. 防止超载•不要超过数字式测量投影仪的最大负载。
保养规程适当的保养是数字式测量投影仪长期使用的前提。
以下是数字式测量投影仪的保养规程:1. 清洁•用软毛刷轻轻擦拭镜头,避免使用手揉擦或利用衣物擦拭。
•定期对镜头进行清洁,建议一个月清洁一次。
•在数字式测量投影仪不使用的期间,使用密封的布封套,减少镜头灰尘沉积,影响镜头实际度量精度。
2. 其他保养•定期清洁数字式测量投影仪外壳。
•定期检查电源线是否磨损,如发现磨损及时更换。
总结数字式测量投影仪是一种精密设备,使用和保养都需要注意安全。
保养得当可以作为数字式测量投影仪长期使用和精度保持的关键,同时也能有效延长数字式测量投影仪的使用寿命和维持投资价值。
希望本文所提供的安全操作和保养规程能够对使用数字式测量投影仪的人员提供帮助。
投影仪的测量原理
投影仪的测量原理是利用光学技术将图像投射到屏幕或其他平面上。
它包括以下几个步骤:
1. 光源发出光线:投影仪中通常使用的光源有白炽灯、LED
灯或激光器等。
这些光源会发出可见光或红外光。
2. 光学系统:光线通过光学系统,比如透镜组、反射镜等进行聚焦和整形。
这些光学元件能够使光线成为平行光或经过特定的光学处理而成为可投射的图像。
3. 图像处理:此步骤用于调整图像的亮度、对比度和色彩,以及对图像进行扭曲校正等处理。
4. 影像形成:经过光学系统和图像处理后,图像会被放大,并在投影仪的镜头后形成一个所谓的“影像”。
这个影像会被投影
仪的镜头所控制,并根据所需大小和距离进行调整。
5. 投射到屏幕:最后,经过调整后的影像将会被投射到屏幕或其他平面上,成为观众可见的图像。
需要注意的是,投影仪的测量原理和工作原理有很多变种,不同类型的投影仪(如DLP、LCD、LCOS)采用了不同的技术。
以上是一般投影仪的工作原理,但具体的实现方式可能会有所不同。
二次元测量投影仪校正方法二次元测量投影仪是一种常用于工程测量和三维重建的设备,它可以将实际物体投影到二维平面上,并通过测量这些投影来获取物体的尺寸和形状信息。
然而,由于投影仪本身的误差和校正问题,测量结果可能存在一定的偏差。
因此,对二次元测量投影仪进行校正是非常重要的。
二次元测量投影仪的校正方法主要包括几何校正和色彩校正两个方面。
几何校正主要是通过对投影仪的投影画面进行调整,使得投影仪的投影画面与实际物体之间的对应关系达到理想状态。
而色彩校正则是对投影仪的色彩输出进行调整,使得投影画面的颜色与实际物体的颜色保持一致。
在进行几何校正时,首先需要确定投影仪的投影中心和投影平面。
投影中心是指投影仪的光源所在的位置,而投影平面则是指投影仪所投影的二维平面。
确定了投影中心和投影平面后,就可以通过调整投影仪的参数来实现几何校正。
常用的参数包括投影中心的位置、投影平面的位置和投影仪的投影角度等。
通过逐步调整这些参数,使得投影仪的投影画面与实际物体的对应关系达到最佳状态,从而提高测量的准确性。
在色彩校正方面,主要是针对投影仪的色彩输出进行调整。
由于投影仪的色彩输出受到多种因素的影响,如光源的颜色温度、投影面的反射率等,因此需要通过对投影仪的色彩参数进行调整,使得投影画面的颜色与实际物体的颜色一致。
常用的色彩校正方法包括对RGB三原色的调整、对亮度和对比度的调整等。
通过逐步调整这些参数,可以使得投影画面的色彩更加真实,从而提高测量的精度。
除了几何校正和色彩校正之外,还有一些其他的校正方法也可以应用于二次元测量投影仪的校正中。
例如,可以通过对投影仪的畸变进行校正,使得投影画面中的直线保持直线,从而提高测量的准确性。
此外,还可以通过对投影仪的光源进行校正,使得投影仪的亮度和均匀性达到理想状态,从而提高测量结果的稳定性。
二次元测量投影仪的校正方法主要包括几何校正、色彩校正和其他校正方法。
通过对投影仪的参数进行调整,可以使得投影仪的投影画面与实际物体的对应关系达到最佳状态,从而提高测量的准确性和精度。
投影仪怎么使用和安装投影仪怎么使用和安装一、投影仪的安装1、选择合适的位置:首先需要选择一个合适的位置来安装投影仪,一般来说,需要选择一个相对安静、光线暗淡的房间,这样可以保证投影效果更好。
2、连接电源:将投影仪的电源线插入电源插座,并将投影仪的开关打开。
3、连接信号源:将电脑、手机等信号源通过HDMI、VGA等接口连接到投影仪上。
4、调整投影仪的位置和焦距:根据实际情况,调整投影仪的位置和焦距,使投影的画面清晰、稳定。
二、投影仪的使用1、开机和关机:按下投影仪的开关即可开机或关机。
2、切换信号源:通过投影仪的遥控器或按键,可以切换信号源,选择需要投影的内容。
3、调整投影画面的大小和位置:通过投影仪的遥控器或按键,可以调整投影画面的大小和位置,使其适应投影区域。
4、调整投影画面的亮度和对比度:通过投影仪的遥控器或按键,可以调整投影画面的亮度和对比度,使其更加清晰明亮。
5、调整投影画面的色彩和饱和度:通过投影仪的遥控器或按键,可以调整投影画面的色彩和饱和度,使其更加真实自然。
6、使用投影仪的扬声器:投影仪通常配有内置扬声器,可以直接使用,也可以通过外接音响进行扩音。
投影仪选购攻略1、使用需求新家装修:选择顶投,预留电源位置,不仅效果最好,安全还不占空间;后期安装:选支持自动对焦和自动梯形校正;买前测量:测量投影墙与投影仪的距离,若距离短则建议短焦投影仪;使用环境:若家里光线好,且安装在白天光线强的地方,建议买高流明投影仪2、核心参数投射比决定了投影仪到墙的距离,一般投射比为1.2:1,即1.2米的距离投1米宽画面。
比如投出100英寸的画面大概需要2.65米距离流明(亮度)流明越高,投射的图像越亮,图像越清晰,效果更好。
建议选择2000ANSI 以上这样白天也可以保证效果。
分辨率分辨率越高,投影效果越好。
家庭建议选择1080P,预算高选择4K。
处理器与运行内存基本不影响投影效果,只会影响安装App等扩展功能,运行内存2+16G够用,但4+64G更好侧投和梯形校正在空间不允许的情况下,侧投就必须选择自动对焦和梯形校正。
测量投影仪使用原理及结构介绍(LL3698-KKI1269-TM2483-LUI12689-ITT289-集团数字式测量投影仪又名光学投影仪、轮廓投影仪,是一种光、机、电、计算器一体化的精密高效光学测量仪器,适用于精密工业二维尺寸测量。
本仪器能高效地检测各种形状复杂工件的轮廓和表面形状,如样板、冲压件、凸轮、螺纹、齿轮、成形锂刀、丝攻等各种刀具、工具和零件等,被广泛地应用于机械、仪表、电子、轻工业等行业,院校、研究所以及计量部门的计量室、试验室和生产车间。
测量投影仪分类:测量投影仪品类繁多,商业名称和俗称五花八门,按成像分为成像区分:正像和反像;反像是利用投影仪光学成像原理,工件与图像成反向;正像是通过对投影仪的认知对其加一个棱镜将其成像改为正像,工件与图像同步。
常用的为反像,为方便测量,有时特意加上正像系统把反像变成正像,但这无疑会增加成本而且测量精度也会随之有所降低。
因此,若无绝对必需,选择反像是正确的选择。
就投影方式而言测量投影仪只有两类:即立式测量投影仪、卧式测量投影仪两种。
立式测量投影仪卧式测量投影仪测量投影仪使用原理:被测工件置于工作台上,在透射或反射照明下,它由物镜成放大实像(倒像)并经2 个反光镜反射于投影屏的磨沙面上。
当反光镜换成正像系统后,即成为正像,一个与工作完全同向的影像,观察很直观,给使用者带來极大的方便。
a.立式测量投影仪:这类投影仪的主光轴平行于影屏平面,多数投影仪均属此类,它们最适合测量平面型零件或体积较小的工件。
立式轮廓投影仪仪器工作原理如下图1所示,被测工件Y置于工作台上,在透射或反射光照明下,它由物镜0成放大实像Y'并经反射镜M反射于投影屏P的磨砂面上。
图1在投影屏上可用标准玻璃工作尺对Y'进行测量,也可以用预先绘制好的标准放大图对它进行比较测量,测得数值除以物镜的放大倍数即工件的测量尺寸。
还可以利用工作台上的数字测量系统对工件Y进行坐标测量:也可以利用投影屏旋转角度数数显系统对工件的角度进行测量。
简述测量仪器影像测量仪影像测量仪如何操作影像测量仪又称精密影像式测绘仪,是数显投影仪的质的飞跃,是投影仪的升级版仪器。
它克服了传统投影机的缺点,是集光,机,电,计算机图像技术于一体的新型高精度,高科技测量仪器。
测量仪器影像测量仪影像测量仪的分类:依据其投影路径,它可以分为(a)垂直型投影机(b)落地型投影机(c)水平型投影机。
在投影仪和灯泡通电后,光线通过热透镜,透镜组,台板,镜子,投影屏幕等进行过滤,工件的轮廓或表面被放大并投影到半透亮在投影屏幕上。
通常,必需将工件和投影透镜之间的距离调整到适当的焦距,以使投影屏幕处于清楚的状态,以确保工件测量的精准性。
影像测量仪的结构可以与三种不同的测量系统不同地构造。
在垂直投影仪的情况下,投影镜头可以从25倍放大到225倍,并且常用的放大镜是10倍,20倍,50倍,100倍等。
可以使用轮廓照明或表面反射照明来测量工件。
配件包括旋转台,分体式头(机械或光学),显示器,V型块,中心顶架,各种放大镜头(可选),投影屏幕,标准图片,玻璃尺和摄影设备等。
影像测量仪分类:影像测量仪、二维影像测量仪、二次元、自动影像测量仪、全自动影像测量仪、二次元影像测量仪、2.5D影像测量仪、影像测绘仪等仪器。
测量仪器影像测量仪影像测量仪的结构:影像测量仪是一种高辨别率CCD颜色高—精密光电测量仪器,包括摄像头,连续变焦物镜,彩色显示器,视频十字线发生器,精密光学秤,多功能数据处理器,二维数据测量软件和高精度工作台结构。
影像测量仪的用途:该测量仪器适用于以二坐标测量为目的的全部应用领域,具有双坐标测量的目的,仪器广泛用于机械,电子,仪器仪表,五金,塑料等使用。
(模具,螺钉,金属,配件,橡胶,PCB板,弹簧)。
平面度影像测量仪应用了先进的光路与激光联动技术,同时配置了高精度CCD影像和高精度的日本激光激光测头系统;该技术使影像光学光路与激光同轴,依据测量过程的要求,二套光路可实现自动切换;同时配置高速伺服马达系统,实现高速测量,激光测量平面度的优点是精度高,非接触测量对被测量物不会有损伤。
二次元影像测量仪测量方法引言随着科技的不断进步,影像测量技术在生产工艺和科学讨论中得到了广泛的应用。
其中,二次元影像测量技术以其高精度、高效率的优点受到了国内外的广泛关注。
本文将介绍二次元影像测量仪的相关学问和测量方法,帮忙读者更好地了解二次元影像测量技术。
二次元影像测量仪的原理二次元影像测量仪是一种利用相机、投影仪和计算机等技术所构成的测量系统。
其紧要原理是通过相机对待测物体进行数码影像采集,然后通过计算机处理图像数据,对物体进行三维坐标计算和三维形态重修,并最后得出待测物体的尺寸和形状参数。
二次元影像测量仪紧要包括一下几个部分:1.相机系统:紧要是进行图像采集;2.灯光系统:供应均匀的光源,保证被测物体的光照条件一致;3.投影仪:将标准尺寸的标定板投影在被测物体上,对比标定板和影像,计算得出被测物体的形态;4.三维重修算法:对二维影像数据进行三维重修,并计算出物体的尺寸和形状参数。
二次元影像测量仪的使用方法确定测量对象和测量范围在测量前,需要先确定测量对象和测量范围。
由于二次元影像测量仪测量的是物体的表面形态,因此需要保证测量对象的表面光滑、干净且不会辐射。
同时,还需要合理的选择物体表面的点来进行测量。
进行测量前的标定在二次元影像测量仪进行测量前,需要进行系统标定,包括相机内参标定、相机外参标定和标定板测量等。
标定后,就可以在图像中进行真实尺寸的测量。
进行测量在进行二次元影像测量仪测量时,首先需要使用投影仪将标定板投影到测量对象的表面上,然后启动相机进行图像采集。
在采集到的图像中,需要选择相应的测量工具进行测量,例如直线测量、角度测量、圆的直径测量等。
其中,直线测量是常用的测量工具之一、其测量原理是,在待测物体表面选择两个特征点,然后拖动相应的直线工具进行测量,依据图像中直线的长度,结合标定板的真实长度计算得出实际测量的长度。
对于一些多而杂曲面的物体,需要进行多次测量并进行数据的平均值处理以提高测量的精准性。
光学测量仪器的使用方法与技巧光学测量仪器在现代科技领域中扮演着重要的角色,它们可以精确测量长度、角度、曲率等物理量,广泛应用于制造业、医疗、建筑等不同领域。
然而,要想正确地操作和使用光学测量仪器,并取得准确的测量结果,并非易事。
本文将从实际操作的角度,介绍一些使用光学测量仪器的方法和技巧。
一、仔细阅读使用手册并系统学习在使用任何仪器之前,仔细阅读使用手册是必不可少的。
使用手册通常提供了仪器的详细说明、技术参数、操作步骤、注意事项等内容。
通过系统学习使用手册,我们可以了解仪器的结构和工作原理,掌握正确的使用方法,并避免不必要的错误操作。
二、保持仪器的干净和整洁光学测量仪器对环境要求较高,因此,在使用之前要确保仪器的表面干净,以避免灰尘、油脂等污染物的影响。
同时,在使用过程中,要随时检查仪器是否有异物侵入,并及时清理。
保持仪器的整洁不仅可以提高测量的准确性,还能延长仪器的使用寿命。
三、注意环境条件的选择光学测量仪器对环境的光照、振动、温湿度等因素都有一定要求。
因此,在使用之前,应选择相对稳定、光线充足和温度适宜的环境。
特别是对于高精度测量仪器,应尽量减少振动和温度变化的干扰,保持恒定的环境条件。
四、合理选择测量方法和技巧在实际测量中,根据不同的需求,我们可以选择不同的测量方法,例如直接测量、间接测量、比较测量等。
直接测量是指直接对目标进行测量,适合于简单的线性尺寸测量;间接测量是通过测量旁边参考物体来推算目标的测量值,适合于复杂形状的测量;比较测量是将目标与已知值进行比较,适用于一些特殊需求。
正确选择合适的测量方法可以提高测量的准确性和效率。
此外,在进行精密测量时,还要注意一些技巧。
例如,在使用激光测距仪进行测量时,我们应该尽量使激光束垂直于物体表面,避免因斜度而导致测量误差;在使用投影仪进行轮廓测量时,应该选择合适的投影光源和投影方向,以防止过高或过低的光线强度对测量结果产生影响。
五、进行合适的数据处理和分析在获得测量数据后,我们需要进行适当的数据处理和分析,以提取有用的信息。
投影螺纹测量实验报告1. 实验目的通过投影仪进行螺纹测量,了解投影仪测量的原理和方法,掌握螺纹的测量步骤和技巧。
2. 实验材料和设备- 投影仪- 微目镜- 丝锥螺纹样本- 丝锥卡盘- 测量计(卡尺和百分表)- 实验记录表格3. 实验原理和方法投影螺纹测量是一种将螺纹的测量值通过投影仪放大显示,对比标准测量图样实现的测量方法。
具体步骤如下:1. 准备工作:将丝锥样本固定于丝锥卡盘上,确保丝锥轴线与投影仪光轴相对平行。
2. 仪器调整:调整投影仪,使其能够清晰显示螺纹图案。
同时,将投影仪与摄像设备、显微镜等设备连接,以便记录和分析测量结果。
3. 螺纹测量:用测量计测量丝锥的外径、外螺纹节圆直径及螺距。
记录测量结果。
4. 投影测量:通过调节投影仪的放大倍数,使测量结果可以清晰显示。
用微目镜对测量图案进行测量,并将结果记录下来。
5. 数据处理:将投影测量结果与实际测量结果进行对比,计算测量误差,分析原因。
4. 实验步骤1. 检查实验材料和设备是否完好,并按照实验原理和方法进行准备。
2. 将丝锥样本安装于丝锥卡盘上,并与投影仪对准。
3. 调整投影仪,使螺纹图案清晰显示,并将其与其他设备连接。
4. 用测量计测量丝锥的外径、外螺纹节圆直径及螺距,并记录测量结果。
5. 调节投影仪的放大倍数,确保测量图案清晰可见。
6. 用微目镜对投影测量图案进行测量,并将测量结果记录下来。
7. 将投影测量结果与实际测量结果进行对比,计算测量误差。
8. 对实验数据进行处理和分析,得出结论。
5. 实验结果和数据分析在本次实验中,我们测量了丝锥的外径、外螺纹节圆直径及螺距,并通过投影仪放大显示,对测量图案进行了测量。
经过数据处理和分析,我们得出如下结果:- 丝锥的外径为X mm;- 外螺纹节圆直径为Y mm;- 螺距为Z mm;- 测量误差为±0.1 mm。
通过对比实际测量结果和投影测量结果,我们发现测量误差在可接受范围内。
该实验结果可靠。

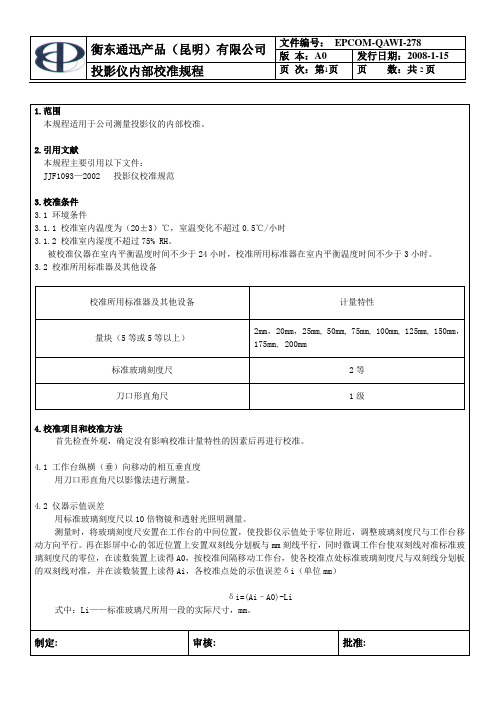

1.范围本规程适用于公司测量投影仪的内部校准。
2.引用文献本规程主要引用以下文件:JJF1093—2002 投影仪校准规范3.校准条件3.1 环境条件3.1.1 校准室内温度为(20±3)℃,室温变化不超过0.5℃/小时3.1.2 校准室内湿度不超过75% RH。
被校准仪器在室内平衡温度时间不少于24小时,校准所用标准器在室内平衡温度时间不少于3小时。
3.2 校准所用标准器及其他设备校准所用标准器及其他设备计量特性量块(5等或5等以上)2mm,20mm,25mm, 50mm, 75mm, 100mm, 125mm, 150mm,175mm, 200mm标准玻璃刻度尺2等刀口形直角尺1级4.校准项目和校准方法首先检查外观,确定没有影响校准计量特性的因素后再进行校准。
4.1 工作台纵横(垂)向移动的相互垂直度用刀口形直角尺以影像法进行测量。
4.2 仪器示值误差用标准玻璃刻度尺以10倍物镜和透射光照明测量。
测量时,将玻璃刻度尺安置在工作台的中间位置,使投影仪示值处于零位附近,调整玻璃刻度尺与工作台移动方向平行。
再在影屏中心的邻近位置上安置双刻线分划板与mm刻线平行,同时微调工作台使双刻线对准标准玻璃刻度尺的零位,在读数装置上读得A0,按校准间隔移动工作台,使各校准点处标准玻璃刻度尺与双刻线分划板的双刻线对准,并在读数装置上读得Ai,各校准点处的示值误差δi(单位mm)δi=(Ai–A0)-Li式中:Li——标准玻璃尺所用一段的实际尺寸,mm。
制定: 审核: 批准:工作台X轴向允许示值误差=3+L/25um工作台Y轴向允许示值误差=3+L/25um)4.3 投影物镜光轴和投射照明光轴与工作台面的垂直度在透视光照明下,正确调整灯丝的位置,将可变光阑调至最小,分别安装各倍物镜。
将研合好的2mm和20mm 量块平放在玻璃工作台上,调整工作台使量块影像清晰,并使量块影像大致处于影屏的中心位置,2mm量块两侧应同样清晰且无可见之阴影。
影像测量仪操作指导书(IATF16949-2016/ISO9001-2015)一、目的确保影像测量仪在测量过程中输出有效、准确的检测结果,为产品的测量作出可信的判定,延长仪器的使用寿命。
二、范围适用于本公司VMM2.2A型影像测量仪的操作。
三、职责3.1只有经过培训合格者且经授权后才能对本仪器进行操作。
并且要严格按照本规程来进行试验操作。
3.2操作人员要对仪器的的使用状态及测量结果的有效性,准确性负责。
四、操作步骤4.1打开电脑主机及显示器电源开关,进入WindowsXP操作界面,双击VMM2.2 图标,进入软件的操作界面。
4.2倍数的选取:根据被测物体的大小然后通过旋转CDD摄像头上的转动装置来选择与之最适合的倍数(0.65,1,2)例如实物较小就可以选择高倍率来进行操作。
4.3比例标定:首先打开底光灯(必要时打开顶光灯),将光学标准片正放与载物玻璃板上,通过旋转X,Y轴控制手柄来使的标准片上的X,Y轴与系统上的X,Y轴重合,直到系统坐标成红线闪烁时即可,然后点击菜单栏上的“标定设置比例尺”即可获得与系统匹配的比例。
标定完成后请将标准片轻轻放回标定盒中。
4.4将产品被测表面清洁后,轻放于载物玻璃板上,根据测量要求选择投影的底光或顶光;通过旋转Z轴升降手柄,把影像调整到最清晰的程度。
接下来以几种常用的操作指令为例4.5端面距的测量:4.5.1焦距调整:按照4.4步骤把被测产品影像调到最清晰程度。
4.5.2要素测绘:单击工具面板上的“绘图”,单击“多点画线(或双点画线)”,依次在产品投影被测轮廓线上取点(取点时要结合左下脚的放大区域,观察是否点取到合适的点),单击”右键”即可生成直线要素;按同样方法求出另一端面的直线要素。
(注意:完成测绘时要观察图元数据区上的位置,若与实际相差较大,就需重新比例标定后再次测量)4.5.3尺寸标注:完成绘图指令后。
单击工具面板上的“标注”,根据情况选择”两直线间距离”的标注方式图标(如是水平或垂直时选用“对齐标注”,其他则选用“线性标注”),根据下方提示选择基准线,再选择第二条直线要素,选择标注位置单击左键,完成尺寸的标注。
平面度的测量方法及检测工具平面度是指一个物体表面与一个理想平面的接触程度,也可以理解为一个物体表面的平整程度。
在工程制造中,平面度是一个非常重要的指标,它直接影响着零件的装配质量和工作性能。
因此,正确地测量和控制平面度对于保证产品质量和工程设计具有重要意义。
下面将介绍平面度的测量方法及相关检测工具。
一、平面度的测量方法。
1. 用平板测量法。
平板测量法是最常见的一种测量平面度的方法。
具体操作步骤如下:(1)将被测工件表面与平板接触,使其保持平稳;(2)用游标卡尺或其他测量工具在不同位置测量工件与平板的间隙;(3)根据测量值计算平面度。
2. 用投影仪测量法。
投影仪测量法是一种高精度的测量方法,适用于对平面度要求较高的工件。
具体操作步骤如下:(1)将被测工件放置在投影仪工作台上,并调整工作台使其与投影仪光线平行;(2)通过投影仪投射出工件表面的投影图像;(3)通过投影仪的测量功能,测量工件表面的平面度。
3. 用三坐标测量仪测量法。
三坐标测量仪是一种高精度的测量设备,适用于对平面度要求极高的工件。
具体操作步骤如下:(1)将被测工件放置在三坐标测量仪的工作台上;(2)通过三坐标测量仪的探测系统,对工件表面进行扫描测量;(3)通过三坐标测量仪的软件分析,得出工件表面的平面度数据。
二、平面度的检测工具。
1. 游标卡尺。
游标卡尺是一种常用的测量工具,适用于对平面度要求一般的工件。
它具有测量精度高、使用方便等特点,是平面度测量中常用的工具之一。
2. 投影仪。
投影仪是一种高精度的测量设备,适用于对平面度要求较高的工件。
它具有测量精度高、测量速度快等特点,能够满足对平面度精度要求较高的工件测量需求。
3. 三坐标测量仪。
三坐标测量仪是一种高精度的测量设备,适用于对平面度要求极高的工件。
它具有测量精度极高、测量范围广等特点,能够满足对平面度精度要求极高的工件测量需求。
综上所述,平面度的测量方法及检测工具是保证产品质量和工程设计的重要环节。
共面度的测量方法
共面度的测量方法可以用来检验物体表面的平面度以及其与其他物体
表面的平行度。
在机械加工、工业设计等领域中都有很广泛的应用。
下面我将介绍几种常见的共面度测量方法。
一、投影法测量
投影法是一种简单而又精确的共面度测量方法。
该方法需要使用投影
仪和刻度尺。
首先将被测物体放置在投影仪下面,根据需要进行调整,使其表面上的凸起或凹陷被投影到屏幕上的标尺上,利用标尺中的刻
度测量出物体表面与标尺所在的平面的距离,然后再用同样的方法测
量其他地方的距离,最后得出整个表面的平面度数据。
二、卡尺测量法
卡尺测量法是另一种常见的共面度测量方法。
该方法需要使用卡尺和
平台。
首先将被测物体放在平台上,然后使用卡尺测量出物体表面上
的凸起或凹陷与平台所在的平面的距离,将测量结果记录下来,重复
以上步骤,测量其他地方的距离,最后得出整个表面的平面度数据。
三、激光干涉法
激光干涉法是一种高精度的共面度测量方法,该方法需要使用激光干
涉仪。
首先在被测物体表面上放置一个透明板,然后用激光干涉仪测
量透明板上反射的激光与平面反射的激光之间的干涉条纹,通过分析
干涉条纹的数量和间距计算出被测物体表面与平面之间的距离,最终
得出整个表面的平面度数据。
总之,共面度的测量方法有很多,每种方法都有其优缺点和适用范围。
在实际应用中,我们应根据具体需求来选择合适的测量方法。
使用激光投影仪进行室内定位和导航的方法激光投影仪是一种非常先进的技术工具,它能够通过将激光束投射到目标表面上来进行室内定位和导航。
这种方法的原理是利用激光束在空间中的反射和反射时间的测量,来确定一个物体相对于其他物体的位置和方向。
在本文中,我们将探讨使用激光投影仪进行室内定位和导航的方法和应用。
一、激光投影仪的工作原理激光投影仪是通过发射激光束,并测量激光束在目标物体上的反射时间来实现室内定位和导航的。
它使用了光电传感器来测量光的传播时间,并根据光的速度和传播时间来计算物体的距离。
当激光束投射到目标物体上时,它会被反射回来,并被激光投影仪的接收器接收。
通过测量激光束传播的时间差,可以计算出物体与激光投影仪之间的距离。
二、激光投影仪在室内定位中的应用激光投影仪在室内定位中有着广泛的应用,尤其在大型商场、医院和机场等复杂的室内环境中。
通过在建筑物的墙壁、地板和天花板上安装激光投影仪,可以实时跟踪人员或物体的位置,并通过系统的算法来计算最短路径和最优路线。
这对于人们在陌生的室内环境中进行导航和定位非常有帮助。
三、激光投影仪在室内导航中的应用除了室内定位外,激光投影仪也可以用于室内导航。
例如,在大型商场或医院,人们经常会迷失在错综复杂的走廊中,难以找到正确的出口或特定的目的地。
利用激光投影仪,可以投射出路径指示器,指示人们朝着正确的方向前进。
这种激光投影仪的应用不仅可以提供实时导航信息,还能够提高用户体验并减少迷失的情况。
四、激光投影仪在医疗领域的应用案例在医疗领域中,激光投影仪也有着广泛的应用。
例如,在手术中,医生需要精确地定位和定向手术刀具,以确保手术的准确性和安全性。
激光投影仪可以投射出精确的参考线,帮助医生确定手术切口的位置和角度。
此外,在康复治疗中,激光投影仪也可以投射出运动轨迹和引导线,帮助患者进行正确的运动指导和康复训练。
总结:激光投影仪是一种强大的工具,它在室内定位和导航中的应用广泛而重要。
测试类别制定日期版本页次生效日期
尺寸测量A0 1/2
1.目的:
使操作员能熟练掌握仪器的使用操作步骤;
2。
适用范围:
适用于本公司二次元影像测量仪,设备型号:AP-4030。
3.定义:
略
4。
职责:
操作员:仪器之使用与日常保养,仪器之测试与管理。
5.作业内容:
5。
1仪器介绍
升降手轮
镜头
X轴控制手柄Y轴控制手柄
外环灯调节旋扭开关
内环灯调节旋扭5。
2软件的运用
5。
2.1打开运用软件。
5。
2。
2点功能:此功能用来测量点的坐标,在量测功能内选择点的功能,在工件上找到所需的点,然后按下空格键,在软件内即可看到你所取的点,在结果栏位内会看到点所在的坐标。
5.2。
3线功能:此功能用来测量两点之间线段的长度,在量测功能内选择线功能,在工件上找到所
需的第一个点,按下空格键,再在工件上找到所需第二个点,按下空格键,在软件内即可
看到你所取的线,在结果栏位内可看到线所在的起点、终点坐标,垂直距,水平距,长度
等参数的显示.(说明:在取点时可在“点数"栏位内对点数进行更改,以达到多取点)
5.2。
4点线距功能:此功能用来测量一个点或是一条边到另一条边的距,在量测功能内选择点线距
投影仪作业指导书
文件编号: 制定部门:品管部
测试类别 制定日期 版本 页次 生效日期
尺寸测量
A0
1/2
5。
3操作界面介绍:
输出功能选。
投影仪的使用方法在我们使用投影仪的时候,往往或遇到一些或大或小的问题。
其实有些问题是很好解决的,只不过投影仪并不是很普及的产品,并且价格相较之下还很昂贵。
因此,很多初次购买的朋友或者入门级用户,往往不敢轻易处理投影仪出现的问题。
那么,今天就来看看一些关于投影仪的系列问答。
以供大家参考哦!问:投影仪连接笔记本电脑,无输出影像时怎么办?答:笔记本电脑外接显示设备时,通常有四种显示输出控制。
笔记本液晶屏亮,外接显示设备亮笔记本液晶屏亮,外接显示设备不亮笔记本液晶屏不亮,外接显示设备亮笔记本液晶屏不亮,外接显示设备不亮解决:只需按下笔记本电脑键盘功能键进行切换即可。
TOSHIBA(Fn+F5)ibm(Fn+F7)Compaq(Fn+F4)Gateway(Fn+F3)nec(Fn+F3)Panasonic(Fn+F3)Fujitsu(Fn+F10)DEC(Fn+F4)Sharp(Fn+F5)Hitachi(Fn+F7)dell(Fn+F8)问:投影仪输出图像不稳定,有条纹波动是何原因?答:投影仪电源信号与信号源电源信号不共地。
解决:将投影仪与信号源设备电源线插头插在同一电源接线板上。
问:购买时,投影效果不错,回来使用发现效果很差,为什么?答:很多时候不是机器的问题。
比如:输入源信号信噪比不理想:投影屏幕质量太差,直接影响投影画面。
解决:注意信号源选择。
咨询买方,选择与购买机器相配的屏幕。
问:投影图像重影应如何解决?答:大部分的情况时由于连接电缆性能不良所至。
解决:更换信号线(注意与设备接口的匹配问题)问:保养投影仪的重要环节――如何清理通风过滤器?答:为保证投影仪的正常工作,定时的检查和保养是必不可少的。
清理通风过滤器就是其中的一项重要工作。
如果投影仪通风过滤器被灰尘堵塞,会影响投影仪内部的通风,并引起投影仪过热而损坏机器。
任何时候,务必确保通风过滤器妥善盖好。
每50小时对投影仪通风过滤器进行清理,字串1清理步骤如下(以TLP4、6系列为例):拔掉电源线卸下通风过滤器盖:通风过滤器盖位于投影仪右侧,可向上拉动通风过滤器盖清洁过滤器:使用吸尘器清理过滤器尘土将通风过滤器后盖妥善盖好问:投影仪使用应该注意的问题答:尽量使用投影仪原装电缆、电线。
投影仪的使用保养与维护一、投影仪的操作操作前:首先要仔细阅读说明书,了解其性能特点,然后查看附件是否齐全,零部件是否松动、破损,再按以下的操作步骤进行操作:1. 按照机器所标明的电源电压接通投影器电源。
2. 开启机器电源开关以前应先将反射镜打开(防止过热烧黑)。
3. 打开机器电源开关,使光源及散热风扇同时工作。
4. 调光:指对投影仪光学系统各光学部件包括光源灯泡、反光镜(碗)聚光镜以及放映镜头相对位置进行调整,使各光学部件的光心都能正确地位于光轴上。
具体方法是将机器白光投射到银幕上,视映在幕上的光斑是否清晰明亮,光线照射是否均匀,针对情况进行有关光学部件位置的适当调校(正常时可不调整)。
5. 调光程:所谓放映光程,是指投影仪投射到银幕上的与放映光轴相对应的各组光束的投射距离。
如果放映光程不相等,则会使映出的影像产生梯形或不规则四边形畸变。
调节方法是调节银幕的倾角或投影仪与银幕的相对位置,使主光轴与银幕垂直。
6. 如遇有色散现象,可利用色带调节旋钮进行调节加以消除。
7. 将投影片(物)置于投影台面玻璃上,并旋动镜头调焦旋钮进行调焦,调至幕面影像清晰为止(调焦时,应用手辅助镜头移动,以防齿轮、齿条损坏),便可根据需要进行放映。
8. 用后应关闭电源,闭合反射镜,并将调焦旋钮调至齿条中间位置以防下次使用时误将齿轮损坏。
注意:(1)在不明确电网电压是否低于200 V时,一定不要先开加亮开关(电源开关与加亮开关一起开)或干脆不用加亮挡;在工作中要防止震动,不要带电切换灯泡。
(2)开关次数对灯泡的寿命影响比连续工作十几分钟的影响更大,所以在使用中要尽量减少开关次数。
在停机间隔时间小于3分钟时,一般不要关机。
(3) 在冬季若将投影仪从冷室搬到有暖气的教室使用,绝对不允许立即开机。
原因是灯丝冷态电阻比正常时更小,开机时冲击电流更大。
很可能一开机就烧灯丝;另外,由于温度骤变还可导致灯泡及新月镜炸裂,因此从冷室搬到暖室使用时一定要先经过热平衡,一般平衡时间应大于20分钟。
一、测量投影仪使用方法
仪器使用前,请先阅读本说明书,以使对仪器有一初步了解,可以帮助你正确使用仪器
1照明灯泡的更换和调整
此项工作只需在更换灯泡或仪器定期检查时进行,有时由于运输搬运等原因也会使灯泡原调整状态改变,此时也需要重新调整,这种调整成为恢复性调整,它没有更换灯泡麻烦。
1.1恢复性调整
取下物镜,打开透射照明灯,若灯丝像不在屏中心或灯丝像很模糊,则打开右下小侧门,松开图3中的螺丝1使整个照明灯组上下移动,当屏上灯丝像基本清晰时拧紧螺丝1,装上物镜便可以使用了。
1.2更换灯泡的方法
打开侧门,松开螺丝1取出整个灯组。
松开瓷灯座6上螺丝更换灯泡并拧紧螺丝恢复原位。
眼睛在灯组上方观察灯泡与它经凹面反射镜9所成的像,若不重合,则松开螺丝5,左右拉伸使灯丝像在左右方向重合,拧紧螺丝5。
松开螺丝2、7,使灯架3移动或倾斜,使灯丝像在前后位置重合,拧紧螺丝。
装上仪器。
下面的调整同6.1.1。
1.3反射照明的调整
更换灯泡的方法与6.1.2完全相同。
打开反射照明光源,松开图1中拧紧手轮6,使反射聚光镜上下移动,当它与半透半反镜等高时,拧紧手轮。
将工件置于工作台上,并位于反射照明光斑内,调好焦,此时屏上出
现工件表面影像。
旋转反射聚光镜筒以使照在工件上的光斑最明亮,工件影像将更明显。
2物镜更换
2.1仪器只一个物镜共用的螺纹接口,各倍物镜要单独使用
2.2物镜倍率的选择要根据被检工件尺寸和要求的检测精度而定,一般而言,倍率越高,测量的瞄准精度越高。
2.3用透射照明测量时,不要将半透反镜套在物镜上(10X,20X)或让半透反镜在镜筒内处于竖直方向(50X,100X),否则会影响测量精度及影屏照度。
3工作台的使用
3.1总电源打开后,X,Y坐标值就在显示屏上显示出来
3.2进行测量时,当工件调好焦后,一般应先做几次来回运动,使工作台由静止状态进入测量状态。
测量时要用手轮转动,动作要平缓,用力不要过大
3.3测量工作完毕应使工作台在X、Y方向恢复到对称位置。
4投影屏的使用
4.1总电源打开后,旋转角度值就在显示屏上显示出来
4.2松开螺丝后,可用小手柄快速转动投影屏,也可用微调手轮做慢速转动
4.3弹性压脚可用来压紧标准放大图,供轮廓比较测量用。
4.4当投影屏框上的白色短线对准零位标记时,屏上的水平线就与X坐标行程平行了,旋转工作台上的载物台,将零件被测边影像调整到与它相切后就可作X坐标测量了。
4.5投影屏上的米子线具有30°、60°、90°,可作为这些角度比较测量。
二、测量投影仪测量方法
投影屏测量方法概括为两类:比较测量和直接测量
2.1比较测量
2.1.1对于形状复杂、批量大的零件检验可制作标准放大图进行比较。
按零件大小确定物镜倍率,再按零件设计图纸制作与物镜放大倍率相同比例的标准放大图,材料选用伸缩性较小的透明塑胶片,并可给出允许的公差带,当零件影像与标准图套准并在公差带内时,即为合格,偏差数值可用X、Y坐标测量出来。
2.1.2用标准玻璃尺(格值0.5mm选购件)在屏上直接测量工件影像大小,小于格值部分可用X、Y坐标数显测出,除以物镜放大倍数即为工件测量尺寸。
2.2直接测量
2.2.1投影屏旋转零位对准,调整工件测量方向与测量轴平行,移动工作台将被测长度的一端对准屏上刻线交点,坐标值清零,移动工作台使另一端对准屏上刻线交点,此时显示值即为被测尺寸。
2.2.2角度测量,旋转影屏及移动工作台,使任意一条刻线对准被测角的一边,角度数显值清零,再次旋转影屏及移动工作台,使该条刻线对准被测角的另一边,这时显示值即为
被测角度值。
