锻压锻压是锻造和冲压的合称，是利用锻压机械的锤头、砧块、冲头或经过模具对坯料施加压力，使之产生塑性变形，进而获取所需形状、尺寸和内部组织的制件的成形加工方法。
4.1 锻造锻造是一种利用锻压机械对金属坯料施加压力，使其产生塑性变形以获取拥有必定机械性能、必定形状和尺寸锻件的加工方法，锻压（锻造与冲压）的两大构成部分之一。
经过锻造能除去金属在冶炼过程中产生的铸态松散等缺点，优化微观组织构造，同时因为保留了完好的金属流线，锻件的机械性能一般优于相同资料的铸件。
因此重要的机器零件和工具零件，如车床主轴、高速齿轮、曲轴、连杆、锻模、和刀杆等多数采纳锻造制坯。
锻造的工艺方法主要有自由锻、模锻和胎膜锻。
4.1.1 自由锻自由锻造是利用冲击力或压力使金属在上下砧面间各个方向自由变形，不受任何限制而获取所需形状及尺寸和必定机械性能的锻件的一种加工方法，简称自由锻。
1. 锻件的加热进行自由锻时，第一要对锻件加热，这是因为，金属资料在必定温度范围内，随温度的上涨其塑性会提升，变形抗力会降落，用较小的变形力就能使坯料稳固地改变形状而不出现破碎。
图 4-1 是锻件在锻造加热。

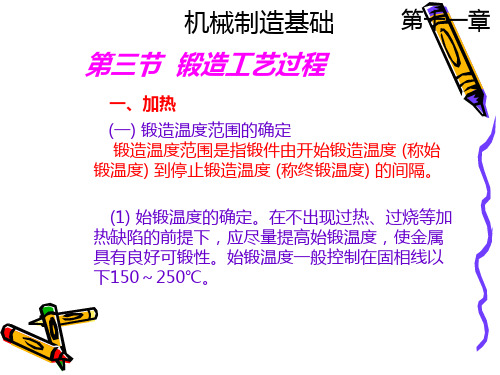

图 4-1锻件锻造加热锻造中锻件温度参数主要有始锻温度与终锻温度。
同意加热达到的最高温度称为始锻温度，停止锻造的温度称为终锻温度。
因为化学成分的不同，每种金属资料始锻和终锻温度都是不相同的。
加热锻件的设施主假如加热炉。
加热炉的使用燃料一般为焦炭、重油等，有的加热炉也采纳电能加热，典型的电能加热设施是高效节能红外箱式炉。
2.空气锤自由锻设施有空气锤和液压机等。
空气锤一般合适小型锻件的制造，而液压机则合用大型锻件的生产。
空气锤是由锤身、压缩缸、工作缸、传动机构、操控机构、落下部分及砧座等构成。
空气锤工作原理是：电动机经过减速机构和曲柄，连杆带动压缩气缸的压缩活塞上下运动，产生压缩空气。
当压缩缸的上下气道与大气相通时，压缩空气不进入工作缸，电机空转，锤头不工作，经过手柄或脚踏杆操控上下旋阀，使压缩空气进入工作气缸的上部或下部，推进工作活塞上下运动，进而带动锤头及上砥铁的上涨或降落，达成各样打击动作。
旋阀与两个气缸之间有四种连通方式，能够产生提锤、连打、下压、空转四种动作。
见图4-2。
图 4-2 空气锤的构造1- 踏杆2- 砧座3- 砧垫 4- 下砧5- 上砧 6- 锤杆 7- 工作缸 8- 下旋阀9- 上旋阀10- 压缩气缸 11- 手柄 12- 锤身 13- 减速器14- 电动机15- 工作活塞 16- 压缩活塞17- 连杆18- 曲柄3. 自由锻的基本工序自由锻造时，锻件的形状是经过一些基本变形工序将坯料逐渐锻成的。
自由锻造的基本工序是指锻造过程中使金属产生塑性变形，进而达到锻件所需形状和尺寸的工艺过程，包含镦粗、拔长、冲孔、曲折、扭转和切割等。
（ 1）镦粗镦粗是对原坯料沿轴向锻打，使其高度减低、横截面增大的操作过程。
镦粗分为完好镦粗、端面锻粗和中间镦粗等，如图4— 3 所示。
图 4—3镦粗镦粗时应注意以下几点：①镦粗部分的长度与直径之比应小于 2.5 ，不然简单镦弯。
②坯料端面要平坦且与轴线垂直，锻打使劲要正，不然简单锻歪。
③镦粗力要足够大，不然会形成细腰形或夹层。
（ 2）拔长拨长是使坯料横断面积减小、长度增添的锻造工序。
拔长常用于锻造杆、轴类零件。
拔长的方法主要有两种:①在平砧上拔长。
图 4-4a 是在锻锤上下砧间拔长的表示图。
高度为 H(或直径为 D)的坯料由右向左送进 , 每次送进量为 L。
为了使锻件表面平坦 ,L 应小于砧宽 B, 一般 L≤。
关于重要锻件 , 为了整个坯料产生平均的塑性变形 ,L/H( 或 L/D) 应在 0.4 ～ 0.8 范围内。
②在芯棒上拔长。
图4-4b是在芯棒上拔长空心坯料的表示图。
锻造时,先把芯棒插入冲好孔的坯猜中 , 而后看作实心坯料进行拔长。
拔长时, 一般不是一次拔成, 先将坯料拔成六角形 , 锻到所需长度后, 再倒角滚圆 , 拿出芯棒。
为便于拿出芯棒, 芯棒的工作部分应有1:100 左右的斜度。
这类拔长方法可使空心坯料的长度增添, 壁厚减小 , 而内径不变 , 常用于锻造套筒类长空心锻件。
a) 在平面上拔长b) 在芯轴上拔长图 4—4拨长（ 3）冲孔用冲子在坯料上冲出通孔或不通孔的锻造工序，冲孔过程如图4— 5 所示。
（ 4）曲折使坯料曲折成必定角度或形状的锻造工序，如图4— 6 所示。
（ 5）扭转使坯料的一部分相对另一部分旋转必定角度的锻造工序，如图4— 7 所示。
a）薄坯料冲孔 b ）厚坯料冲孔1－冲头 2 －坯料 3 －垫环 4 －芯料图 4— 5 单面冲孔表示图图 4—6曲折图 4—7扭转（6）切割切割坯料或切除料头的锻造工序。
4.锻件的锻造过程示例任何锻件常常是经若干个工序锻造而成的，在锻造前要依据锻件形状、尺寸大小及坯料形状等详细状况，合理选择基本工序和确立锻造工艺过程。
表 4— 1 所示为六角螺母的锻造工艺过程示例，其主要工序是镦粗和冲孔。
表 4—1螺母的锻造过程序号火次操作工序简图工具备注按锻件图尺寸，考虑料头烧下料錾子或剪床损，计算坯料尺寸，并使H0/do ＜21镦粗尖口钳尖口钳32冲孔圆钩钳冲子专心棒插入孔中，锻好一面43锻六角心棒转60°锻第二面，再转60°即锻好。
罩圆尖口钳5 3倒角罩圆凹模心棒63修整修整温度可略低于800℃平锤4.1.2 模锻简介模锻全称为模型锻造，将加热后的坯料搁置在固定于模锻设施上的锻模内锻造成型的。
模锻能够在多种设施长进行。
在工业生产中，锤上模锻多数采纳蒸汽- 空气锤，吨位在5KN～ 300KN（0.5 ～ 30t ）。
压力机上的模锻常用热模锻压力机，吨位在25000KN～ 63000KN。
模锻的锻模构造有单模堂锻模和多模膛锻模。
如图4— 8 所示为单模堂锻模。
1—下模 2 —上模 3 —锤头 4 —模座 5 —上模用楔6—上模用键7 —下模用楔8 —下模用键9 —模座楔10—砧座A—坯料 B —变形 C —带飞边的锻件D—切下的飞边 E —锻件图 4— 8单模膛锻模及其固定4.1.3 胎模锻简介胎模锻是在自由锻设施上使用胎模生产模锻件的工艺方法。
胎模锻一般采纳自由锻方法制坯，而后在胎模中成形。
胎模的种类许多，主要有扣模、筒模及合模三种。
1.扣模。
如图 4-8 （ a）所示。
扣模用来对坯料进行所有或局部扣形，生产长杆非展转体锻件。
也能够为合模锻造进行制坯。
用扣模锻造时，坯料不转动。
2.筒模。
如图 4-9 （ b）、（ c）所示。
筒模主要用于锻造齿轮、法兰盘等盘类锻件。
假如是组合筒模，采纳两个半模（增添一个分模面）的构造，可锻出形状更复杂的胎模锻件，能扩大胎模锻的应用范围。
3.合模。
如图 4-8 （ d）所示。
合模由上模和下模构成，并有导向构造，可生产形状复杂、精度较高的非展转体锻件。
因为胎模构造较简单，可提升锻件的精度，不需昂贵的模锻设施，故扩大了自由锻生产的范围。
图 4-9胎模的几种构造4.2 板料冲压板料冲压是利用冲模在压力机上使板料分别或变形，进而获取冲压件的加工方法。
图4-10 是板料冲压成形件。
板料冲压的坯料厚度一般小于 4mm ，往常在常温下冲压，故又称为冷冲压。
常用的板材为低碳钢、不锈钢、铝、铜及其合金等，它们塑性高，变形抗力低，合适于冷冲压加工。
板料冲压易实现机械化和自动化，生产效率高；冲压件尺寸精准，交换性好；表面光洁，不必机械加工；宽泛用于汽车、电器、日用品、仪表和航空等制造业中。
图 4-10板料冲压成形件冲床构造及其工作原理冲床是压力机的一种，主要往常用于冲模上的板料冲压。
冲床的种类好多，主要有单柱冲床、双柱冲床、双动冲床等。
图4-11 是单柱冲床外形及传动表示图。
电动机 5 带动飞轮 4 经过离合器 3 与单拐曲轴 2 相接，飞轮可在曲轴上自由转动。
曲轴的另一端则经过连杆 8 与滑块 7 连结。
工作时，踩下踏板 6 离合器将使飞轮带动曲轴转动，滑块做上下运动。
放松踏板，离合器脱开，制动闸 1 立刻停止曲轴转动，滑块逗留在待工作地点。
图 4—11单柱冲床1- 制动闸 2- 曲轴 3- 离合器 4- 飞轮 5- 电动机 6- 踏板 7- 滑块 8- 连杆4.2.2 冲模及冲压基本工序1. 冲模冲模是板料冲压时使板料产生疏别或变形的工具。
冲模经过冲床加压将金属或非金属板材或型材分别、成形或接合而获取所需制件，它由上模和下模两部分构成。
上模的模柄固定在冲床的滑块上，随滑块上下运动，下模则固定在冲床的工作台上。
冲头和凹模是冲模中使坯料变形或分别的工作部分，用压板分别固定在上模板和下模板上。
上、下模板分别装有导套和导柱，以指引冲头和凹模瞄准。
而导板和定位销则分别用以控制坯料送进方向和送进长度。
卸料板的作用，是在冲压后使工件或坯料从冲头上脱出。
典型的冲模构造如图4-12 所示。
图 4-12 简单冲模冲模一般可分为简单模、连续模和复合模三种，此中简单模的应用较为宽泛，在新产品试制和小批量生产冲压件中，现广泛采纳了简单模，这类冲模不单构造简单，并且还拥有制造方便、成本便宜的特色，并能知足必定的加工质量要求。
简单冲模是在冲床的一次冲程中只达成一个工序的冲模。
图 4—10 即是落料或冲孔用的简单冲模。
工作时条料在凹模上沿两个导板9 之间送进，凸模向下冲压时，冲下的零件( 或废料 ) 进入凹模孔，而条料则夹住凸模并随凸模一同回程向上运动。
条料遇到卸料板8 时( 固定在凹模上 ) 被推下，这样，条料持续在导板间送进。
重复上述动作，冲下第二个零件。
2.冲压基本工艺冲压的主要基本工序有落料、冲孔、曲折和拉深。
（ 1）落料和冲孔落料和冲孔是使坯料分别的工序，以以下图4— 13 所示。
图 4— 13落料及冲孔1- 凹模 2- 坯料 3- 冲头 4- 坯料 5- 余料 6- 产品落料和冲孔的过程完好相同，不过用途不同。
落料时，被分别的部分是成品，剩下的周边是废料；冲孔则是为了获取孔，被冲孔的板料是成品，而被分别部分是废料。
落料和冲孔统称为冲裁。
冲裁模的冲头和凹模都拥有尖利的刃口，在冲头和凹模之间有相当于板厚5%-10%的空隙，以保证切口齐整而少毛刺。
（ 2）曲折曲折就是使工件获取各样不同形状的弯角。
曲折模上使工件曲折的工作部分要有合适的圆角半径r ，以防止工件曲折时开裂，如图4-14 所示。
（3）拉深拉深是将平板坯料制成杯形或盒形件的加工过程。
拉深模的冲头和凹模边沿应做成圆角以防止工件被拉裂。
冲头与凹模之间要有比板料厚度稍大一点的空隙( 一般为板厚的倍)，以便减少摩擦力。
为了防备褶皱，坯料边沿需用压板( 压边圈 ) 压紧，如图4—15 所示。
图 4—14 曲折a) 拉深模b) 坯料c) 产品图 4—15 拉深1- 冲头 2- 压边圈 3- 下模思虑与练习1.锻造加工有哪些特色？锻造毛坯与锻造毛坯对比，其内部组织、力学性能有何不同？2.自由锻的基本工序有哪些？3.镦粗应注意什么？镦粗时对坯料的高径比有何限制？为何？4.试从设施、模具、锻件精度、生产效率等方面剖析比较自由锻、模锻和胎膜锻之间有何不同？5.试述冲床的工作原理。
