VG7安装调试详细手册英国爱肯卓驻中国办事处地址：北京朝阳区安立路洛克时代B座601室邮编：100101电话：0086-10-010-********/84871102/84871103传真：0086-10-84871033E-mail：网址：0介绍0.1常规0.1.1仪表介绍REFLEX VG7主要用来测量距离、液位、体积和液体、糊状物、泥浆、固体的反射率。
如果型号选择合适的话，REFLEX VG7可以成为符合WHG 标准的防溢出系统中的一部分。
REFLEX VG7是一款基于FMCW 雷达的液位测量计。
它可以测量液体、糊状物和泥浆的：•液位•体积•距离•反射率REFLEX VG7是新一代的液位测量计，它带有向导驱动设置、全压缩电器部件以及在线帮助的功能。
它同时自带有图示的快速安装。
所有菜单上的条目都有屏幕显示帮助的功能，这些帮助功能在最后一次输入数据15秒之后显示。
如果操作失败，屏幕上将会出现错误标志。
点击PACTware 仪表管理软件中的此错误标志或者在该仪表编程模式下查询记录条目中出现的错误描述，就可以很好的解决错误。
只有在很严重的情况下你就得查阅错误记录了。
0.1.2法律事件人事授权安装、组装、调试以及维修必须由受过培训的专业人士来做。
与防爆相关的安全维护必须由厂家、代理商或者在专家的监督下执行。
信誉信誉仅仅取决于用户。
不合适的安装以及操作有可能会失去厂家的保证。
此外，基于发票和购买合同建立起来的HYCONTROL's Standard General Conditions of Sale and Delivery 条例也是有效的。
在危险区域应用中有特别的说明和规则。
信誉限制销售商只负责损坏产品的维修。
产品的返修如果你需要将产品返回给厂家或者供货者，请参阅操作指南并且完成页的表格。
担保关于保质以及信誉的问题，请咨询HYCONTROL ’s General Terms and Conditions 。
适用于基本过程工艺的24GHz FMCW 雷达液位计OPTIWAVE 5400 C操作手册© KROHNE 05/2018 - 4006972101 - MA OPTIWAVE 5400 R01 zh保留所有权。
未经KROHNE Messtechnik GmbH 公司事先书面授权，不得复制此文件及其任何部分。
如有更改，恕不通知。
205/2018 - 4006972101 - MA OPTIWAVE 5400 R01 zh版权所有 2018KROHNE Messtechnik GmbH - Ludwig-Krohne-Str. 5 - 47058 Duisburg (德国): 版本说明305/2018 - 4006972101 - MA OPTIWAVE 5400 R01 zh 1 安全须知61.1 软件历史.................................................................61.2 用途.....................................................................71.3 认证.....................................................................71.4 无线电批准证书.. (8)1.4.1 欧盟 (EU)...................................................................81.4.2 美国和加拿大 (10)1.5 来自制造厂家的安全须知 (13)1.5.1 版权及数据保护.............................................................131.5.2 免责条款...................................................................131.5.3 产品责任及质保.............................................................141.5.4 有关文档的信息.............................................................141.5.5 警告与符号使用.............................................................151.6 操作者的安全须知 (15)2 设备描述162.1 供货范围................................................................162.2 仪表说明................................................................172.3 外观检查................................................................182.4 铭牌.. (19)2.4.1 铭牌 （示例） (19)3 安装203.1 通用安装提示............................................................203.2 存储....................................................................203.3 运输....................................................................213.4 安装前要求..............................................................213.5 压力和温度范围..........................................................223.6 推荐的安装位置. (22)3.6.1 通用说明...................................................................233.6.2 具有盘状和锥形底部的储罐 (25)3.7 安装限制 (25)3.7.1 通用说明...................................................................253.7.2 过程连接...................................................................283.7.3 LPR 仪表：对于在井坑和非导电材质罐体的安装建议.............................323.7.4 立管（导波管和旁通管）.....................................................333.8 如何连接天线延长管......................................................383.9 如何旋转或移除显示模块（选件）..........................................413.10 防护罩.. (42)3.10.1 如何将防护罩连接至仪表上..................................................423.10.2 如何打开防护罩 (44)4 电气连接454.1 安全须知................................................................454.2 常规注意事项............................................................454.3 电气安装：两线制，回路供电. (45)内容405/2018 - 4006972101 - MA OPTIWAVE 5400 R01 zh4.4 电流输出的电气连接 (49)4.4.1 非防爆仪表.................................................................494.4.2 用于危险区域的仪表 (49)4.5 防护等级................................................................494.6 网络.. (50)4.6.1 基本信息...................................................................504.6.2 点到点连接.................................................................504.6.3 多点网络. (51)5 启动525.1 启动检查列表............................................................525.2 如何启动仪表............................................................525.3 操作概念................................................................525.4 数显屏幕. (53)5.4.1 显示屏布局.................................................................535.4.2 键盘按钮. (54)5.5 通过PACTware ™远程通讯.................................................565.6 通过AMS ™设备管理器进行远程通讯. (57)6 操作586.1 用户模式................................................................586.2 常规模式................................................................596.3 程序模式. (62)6.3.1 常规注意事项...............................................................626.3.2 仪表设置保护（访问级别）...................................................626.3.3 如何访问快速设置菜单.......................................................646.3.4 键盘功能...................................................................656.3.5 如何保存程序模式中更改的设置...............................................686.3.6 菜单一览...................................................................696.3.7 功能说明...................................................................756.4 程序模式下仪表配置的更多信息 (91)6.4.1 标准设置...................................................................916.4.2 空频谱记录.................................................................946.4.3 HART ® 网络设置............................................................966.4.4 距离测量...................................................................976.4.5 物位测量...................................................................986.4.6 如何设置仪表测量体积或质量................................................1006.4.7 如何在弯曲或锥形底部的储罐中进行正确测量..................................1016.4.8 如何制作滤波器以去除雷达信号干扰 (102)6.5 状态消息和诊断数据 (103)7 服务1097.1 周期性维护 (109)7.1.1 常规注意事项..............................................................1097.1.2 维护外壳盖的O 形圈........................................................1097.1.3 如何清洁仪表的顶部表面....................................................1107.1.4 如何在过程条件下清洁喇叭天线..............................................1107.2 服务保修 (110)505/2018 - 4006972101 - MA OPTIWAVE 5400 R01 zh 7.3 备件可用性.............................................................1117.4 可提供的服务...........................................................1117.5 仪器送返生产厂家. (111)7.5.1 基本信息..................................................................1117.5.2 送返仪器时附带的表格（可复印）.. (112)7.6 处理 (112)8 技术数据1138.1 测量原理...............................................................1138.2 技术数据...............................................................1158.3 测量精度...............................................................1218.4 最小供电电压...........................................................1228.5 最大操作压力指令.......................................................1238.6 尺寸和重量. (125)9 HART 接口1339.1 综述...................................................................1339.2 软件历史...............................................................1339.3 连接变量 (134)9.3.1 点到点连接 - 模拟/数字模式...............................................1349.3.2 多点连接 （2线制连接） (134)9.4 HART ® 仪表变量.........................................................1349.5 手操器 475 (FC 475)....................................................1359.5.1 安装......................................................................1359.5.2 操作. (135)9.6 资产管理系统 （AMS ®） (135)9.6.1 安装......................................................................1359.6.2 操作......................................................................1369.6.3 基本设置参数..............................................................1369.7 现场仪表工具 / 仪表类型管理器 (FDT / DTM) (136)9.7.1 安装......................................................................1369.7.2 操作. (136)9.8 过程设备管理（PDM）....................................................1369.8.1 安装......................................................................1369.8.2 操作. (136)9.9 AMD 的HART ®菜单结构 (137)9.9.1 AMS 菜单结构总览（菜单结构中的位置）......................................1379.9.2 AMS 菜单结构（具体设置）..................................................1379.10 PDM 的HART ® 树形菜单.. (140)9.10.1 PDM 菜单树总览（菜单树中的位置）.........................................1409.10.2 PDM 菜单结构（具体设置）. (141)10 附录14410.1 订货代码..............................................................14410.2 备件..................................................................15010.3 附件..................................................................15310.4 术语表. (153)1605/2018 - 4006972101 - MA OPTIWAVE 5400 R01 zh1.1 软件历史“固件版本符合”NAMUR NE 53。
快速设置对于初始设置，我们强烈推荐使用另外的相关手册！OPTIWAVE 1400 雷达 (FMCW) 液位计典型应用2 电气连接仅允许由受过相应培训并获得授权的人员安装、使用、操作和维护该仪表。
测量仪表的适用性，预期用途和所选材质对于测量介质的耐腐蚀性应由使用者判断和负责。
完整的文档（手册、补充手册、数据表和证书）请参见 /Downloads .1 安装① 电流输出 + （棕色）； 电缆输出 – （蓝色） ② 屏蔽线12...30 V DC (非防爆; Ex i)4...20 mA (max. 21.5 mA)≥ 250 Ω塑料罐 e.g. IBC （集装容器桶）明渠流量> 200 mm / 7.87”① 8°障碍物（信号干扰）： 设置A4.2 – 空频谱≤ 2°3 快速设置联系方式查阅所有KROHNE 的当地办事处及详细联系方式请访问：然后从页面左上方的下拉列表中选择您的国家或使用 PACT ware TM和相应的 DTM 就地通讯仪表 Level （液位）A4.1 – Standard Setup （标准设置）A4.1.2.1 Tank Type （罐体类型）: Storage（储罐）, …A4.1.2.2 Tank Height （罐高）: … mm A4.1.1.1 Length （长度）: mm, cm, … A4.1.3.1 Current Output （电流输出）: Level （液位）, …A4.1.3.2 0% Range （量程）: … mm A4.1.3.3 100% Range （量程）: … mmA4.1.3.4 Current Output Range （电缆输出量程）: 4-20 mA, …A4.1.3.5 Error Function （报错功能）: Low （低报）, …To finish, press （完成后，按）:C3.1 – Conversion Dry （干法转换）Select Length Unit（选择长度单位）: mm, cm, … Select Conversion Function （选择转换功能）: … Select Conversion Unit （选择转换单位）: … Volume / Volume Flow （体积/体积流量） To finish, press （完成后，按）: >>C4.1 – Current Out （电流输出）C4.1.1 Current Output （电流输出）: Volume or Flow （体积或流量） C4.1.2 0% Range （量程）: … C4.1.3 100% Range （量程）: … C4.1.4 Current Output Range （电流输出量程）: 4-20 mA, …A4.1.5 Error Function （报错功能）: Low （低报）, …A4.2 – Empty Spectrum （空频谱）Conversion via Tank Shapes （根据罐体类型转换）Select an Open Channel （选择一种明渠）Volume Flow （体积流量）Volume （体积）Conversion via Tank Shapes （根据罐体类型转换）Select a Tank Shape （选择一种罐体类型） Empty Spectrum Type（空频谱类型）: Partial （部分）, Average （平均）, …Partial Distance （部分距离）: 800 mm, …Record Empty Spectrum （记录空频谱）Check your Spectrum （检查频谱） Accept & Apply （确定并应用）C2.8 Empty Spectrum （空频谱）: Enabled （开启）Store to device （保存至仪表）:A3 – Login (Expert)登录（专家级）Password （密码）: 0058h(max) = C1.2 Tank Height value （罐高）h(max) = C1.2 Tank Height value （罐高）Check your conversion table （检查转换表）Check your conversion table （检查转换表）。
自动驾驶基础（二十二）之FMCW雷达简介FMCW 雷达系统通过天线向外发射一列连续调频毫米波, 并接收目标的反射信号.发射波的频率在时域中按调制电压的规律变化.FMCW 毫米波雷达的发射信号采用的是频率调制，常用的调制信号有: 正弦波信号、锯齿波信号和三角波信号等，当以三角波或锯齿波作为调频波时，称其为线性调频连续波（LFMCW）。
三角波线性调频连续波利用差拍傅立叶方式在一个周期内就可无模糊确定目标距离和速度，处理简单，易于实现，它利用发射信号的线性调频和从目标反射回来的接收信号频率的变化相关和频谱配对来进行动目标的测量，比较易于实现的测距测速FMCW 雷达系统通过天线向外发射一列连续调频毫米波, 并接收目标的反射信号.发射波的频率在时域中按调制电压的规律变化.FMCW 毫米波雷达的发射信号采用的是频率调制，常用的调制信号有: 正弦波信号、锯齿波信号和三角波信号等，当以三角波或锯齿波作为调频波时，称其为线性调频连续波（LFMCW）。
三角波线性调频连续波利用差拍傅立叶方式在一个周期内就可无模糊确定目标距离和速度，处理简单，易于实现，它利用发射信号的线性调频和从目标反射回来的接收信号频率的变化相关和频谱配对来进行动目标的测量，比较易于实现的测距测速连续波雷达，因此三角波线性调频连续波雷达的设计和实现，有着非常重要的现实意义。
LFMCW 波雷达的工作原理是用回波信号和发射信号的一部分进行相干混频，得到包含目标的距离和速度信息的中频信号，然后对中频信号进行检测即可得到目标的距离和速度。
当目标物体是相对静止的，发射信号碰到目标物体后被反射回来，产生回波信号，回波信号与发射信号形状相同，只是在时间上延迟了τ（τ=2R/c），式中：R —目标物体的距离；c—光速。
发射信号与回波信号的频率差即为混频输出的中频信号频率f0，根据相似三角形的关系，由上图（a）可以得出：从上式中可以看出，在调制周期T 和调频带宽确定的情况下，目标距离与LFMCW 雷达前端混频器输出的中频信号频率成正比，这就是目标物体处于相对静止的情况下LFMCW 雷达测距原理。

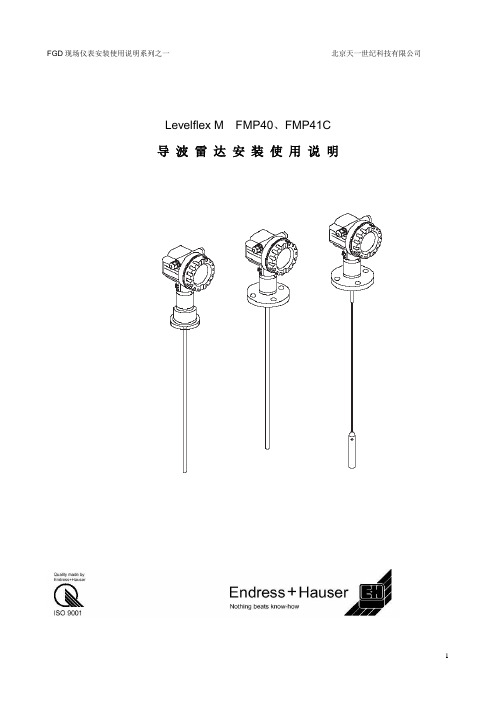

FGD现场仪表安装使用说明系列之一北京天一世纪科技有限公司Levelflex M FMP40、FMP41C导波雷达安装使用说明FGD工程中，在两种工况应用导波雷达：1）测量料仓料位：选用缆式导波雷达FMP40↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓无意义↓↓↓↓↓↓↓↓铝外壳M20缆塞↓↓↓↓↓↓↓一体化形式↓↓↓↓↓↓带VU331↓↓↓↓↓输出为两线制4-20mA↓↓↓↓316 DN100 PN16安装法兰连接↓↓↓FKM O圈密封↓↓长度,316材质↓6mm直径导波缆非防暴2）测量浆液罐液位：选用带塑料包覆的杆式导波雷达FMP41C↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓无意义↓↓↓↓↓↓↓M20缆塞↓↓↓↓↓↓铝外壳↓↓↓↓↓一体化形式↓↓↓↓带VU331↓↓↓两线制4-20mA↓↓316 DN150 PN16法兰连接↓316外带PFA包覆非防暴FMP40的操作通过‘E+H’专用的‘VU 331’液晶操作面板来完成。
液晶操作面板由两部分组成1）液晶显示屏2）三个操作按钮。
4．1 液晶显示屏靠左侧的符号所表示的意义：4．3 操作菜单的结构用显示和操作模块VU331菜单操作 (参考下图)：修改“XX功能”中参数的操作步骤：Levelflex M FMP41C上电后液晶显示器显示00功能--测量值1．按“E”键进入第一级“功能组”菜单。
2．按“-”、“+”来选择需要的“功能组”类。
按“E”确定选择同时进入第二级“功能菜单”的第一个“功能”, 再按“E”进入第二个“功能”。
3．通过按“E”键进入某个需要设定或修改的“功能”后A. 用“-”、“+”选择“功能”中列出的适合参数B 按“E”确定选择的参数，被选中的参数前面显示“√”。
C 再按“E”确定编辑值，同时进入同一“功能组”的下一个“功能菜单”。
D “-”、“+”同时按下，返回同一“功能组”的上一个“功能菜单”，再一次将“-”、“+”同时按下，返回第一级“功能组”菜单。
