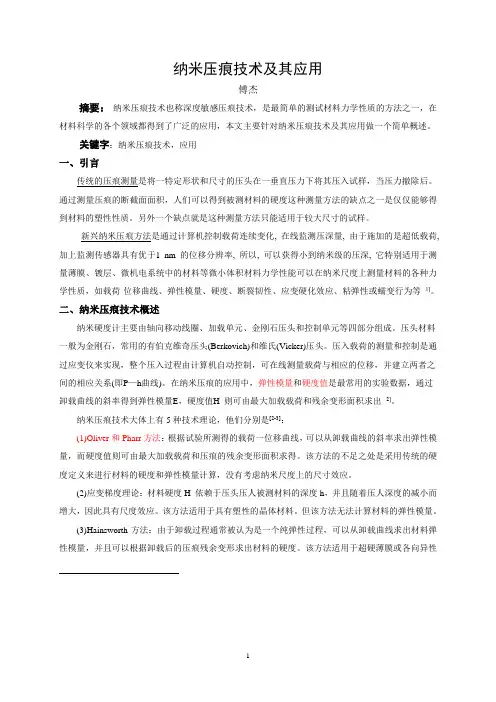

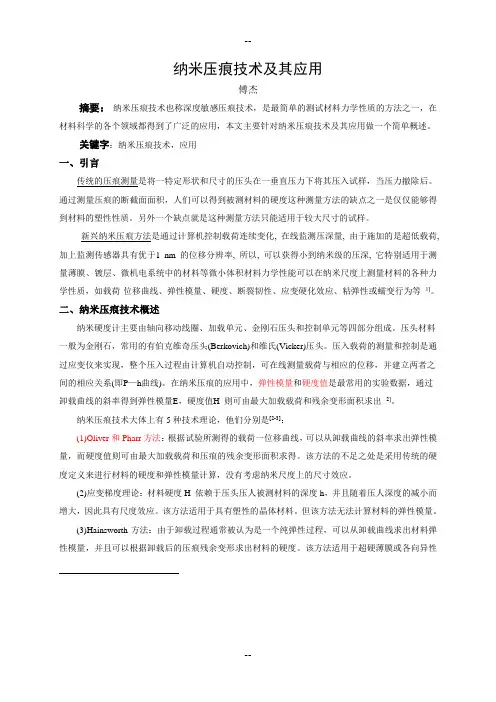

纳米压痕技术及其应用傅杰摘要：纳米压痕技术也称深度敏感压痕技术，是最简单的测试材料力学性质的方法之一，在材料科学的各个领域都得到了广泛的应用，本文主要针对纳米压痕技术及其应用做一个简单概述。
关键字：纳米压痕技术，应用一、引言传统的压痕测量是将一特定形状和尺寸的压头在一垂直压力下将其压入试样，当压力撤除后。
通过测量压痕的断截面面积，人们可以得到被测材料的硬度这种测量方法的缺点之一是仅仅能够得到材料的塑性性质。
另外一个缺点就是这种测量方法只能适用于较大尺寸的试样。
新兴纳米压痕方法是通过计算机控制载荷连续变化, 在线监测压深量, 由于施加的是超低载荷, 加上监测传感器具有优于1 nm 的位移分辨率, 所以, 可以获得小到纳米级的压深, 它特别适用于测量薄膜、镀层、微机电系统中的材料等微小体积材料力学性能可以在纳米尺度上测量材料的各种力学性质，如载荷-位移曲线、弹性模量、硬度、断裂韧性、应变硬化效应、粘弹性或蠕变行为等1]。
二、纳米压痕技术概述纳米硬度计主要由轴向移动线圈、加载单元、金刚石压头和控制单元等四部分组成。
压头材料一般为金刚石，常用的有伯克维奇压头(Berkovich)和维氏(Vicker)压头。
压入载荷的测量和控制是通过应变仪来实现，整个压入过程由计算机自动控制，可在线测量载荷与相应的位移，并建立两者之间的相应关系(即P—h曲线)。
在纳米压痕的应用中，弹性模量和硬度值是最常用的实验数据，通过卸载曲线的斜率得到弹性模量E，硬度值H 则可由最大加载载荷和残余变形面积求出2]。
纳米压痕技术大体上有5种技术理论，他们分别是[2-3]：(1)Oliver和Pharr方法：根据试验所测得的载荷一位移曲线，可以从卸载曲线的斜率求出弹性模量，而硬度值则可由最大加载载荷和压痕的残余变形面积求得。
该方法的不足之处是采用传统的硬度定义来进行材料的硬度和弹性模量计算，没有考虑纳米尺度上的尺寸效应。
(2)应变梯度理论：材料硬度H 依赖于压头压人被测材料的深度h，并且随着压人深度的减小而增大，因此具有尺度效应。

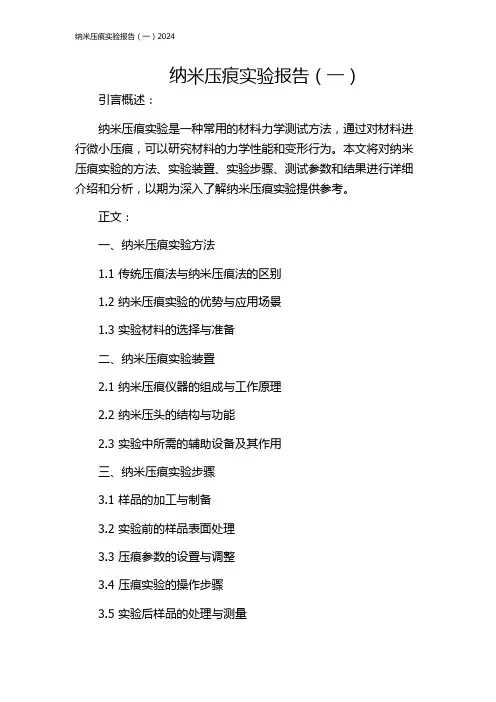

纳米压痕实验报告（一）引言概述：纳米压痕实验是一种常用的材料力学测试方法，通过对材料进行微小压痕，可以研究材料的力学性能和变形行为。
本文将对纳米压痕实验的方法、实验装置、实验步骤、测试参数和结果进行详细介绍和分析，以期为深入了解纳米压痕实验提供参考。
正文：一、纳米压痕实验方法1.1 传统压痕法与纳米压痕法的区别1.2 纳米压痕实验的优势与应用场景1.3 实验材料的选择与准备二、纳米压痕实验装置2.1 纳米压痕仪器的组成与工作原理2.2 纳米压头的结构与功能2.3 实验中所需的辅助设备及其作用三、纳米压痕实验步骤3.1 样品的加工与制备3.2 实验前的样品表面处理3.3 压痕参数的设置与调整3.4 压痕实验的操作步骤3.5 实验后样品的处理与测量四、纳米压痕实验参数与理论分析4.1 压痕深度与硬度的关系分析4.2 压痕直径与弹性模量的计算方法4.3 弹性回弹与塑性变形的测定4.4 扩展失效与压痕形变的研究4.5 温度对压痕行为的影响五、纳米压痕实验结果与讨论5.1 实验样品的压痕图像与参数5.2 不同材料的压痕行为对比5.3 纳米压痕实验的数据可靠性与重复性5.4 工程应用中的纳米压痕实验案例5.5 纳米压痕实验的未来发展趋势总结：通过本次纳米压痕实验，我们深入了解了纳米压痕实验的方法、实验装置、实验步骤、测试参数和结果。
纳米压痕实验在材料力学研究和工程应用中具有重要的价值，通过对材料的微小压痕分析，可以获得材料的力学性能、变形行为等关键信息。
随着纳米技术的不断发展，纳米压痕实验将在材料科学、纳米材料、生物材料等领域的应用得到更广泛的拓展和深入研究。

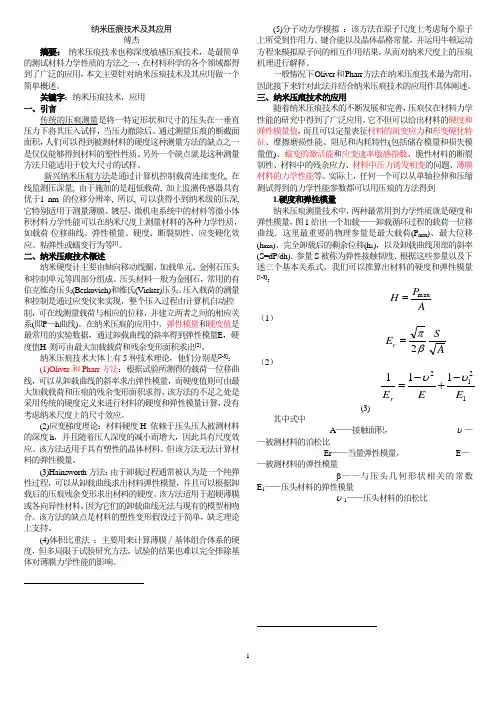

纳米压痕技术及其应用傅杰摘要：纳米压痕技术也称深度敏感压痕技术，是最简单的测试材料力学性质的方法之一，在材料科学的各个领域都得到了广泛的应用，本文主要针对纳米压痕技术及其应用做一个简单概述。
关键字：纳米压痕技术，应用一、引言传统的压痕测量是将一特定形状和尺寸的压头在一垂直压力下将其压入试样，当压力撤除后。
通过测量压痕的断截面面积，人们可以得到被测材料的硬度这种测量方法的缺点之一是仅仅能够得到材料的塑性性质。
另外一个缺点就是这种测量方法只能适用于较大尺寸的试样。
新兴纳米压痕方法是通过计算机控制载荷连续变化, 在线监测压深量, 由于施加的是超低载荷, 加上监测传感器具有优于1 nm 的位移分辨率, 所以, 可以获得小到纳米级的压深, 它特别适用于测量薄膜、镀层、微机电系统中的材料等微小体积材料力学性能可以在纳米尺度上测量材料的各种力学性质，如载荷-位移曲线、弹性模量、硬度、断裂韧性、应变硬化效应、粘弹性或蠕变行为等1]。
二、纳米压痕技术概述纳米硬度计主要由轴向移动线圈、加载单元、金刚石压头和控制单元等四部分组成。
压头材料一般为金刚石，常用的有伯克维奇压头(Berkovich)和维氏(Vicker)压头。
压入载荷的测量和控制是通过应变仪来实现，整个压入过程由计算机自动控制，可在线测量载荷与相应的位移，并建立两者之间的相应关系(即P—h曲线)。
在纳米压痕的应用中，弹性模量和硬度值是最常用的实验数据，通过卸载曲线的斜率得到弹性模量E，硬度值H 则可由最大加载载荷和残余变形面积求出2]。
纳米压痕技术大体上有5种技术理论，他们分别是[2-3]：(1)Oliver和Pharr方法：根据试验所测得的载荷一位移曲线，可以从卸载曲线的斜率求出弹性模量，而硬度值则可由最大加载载荷和压痕的残余变形面积求得。
该方法的不足之处是采用传统的硬度定义来进行材料的硬度和弹性模量计算，没有考虑纳米尺度上的尺寸效应。
(2)应变梯度理论：材料硬度H 依赖于压头压人被测材料的深度h，并且随着压人深度的减小而增大，因此具有尺度效应。
纳米压痕技术及其应用傅杰摘要：纳米压痕技术也称深度敏感压痕技术，是最简单的测试材料力学性质的方法之一，在材料科学的各个领域都得到了广泛的应用，本文主要针对纳米压痕技术及其应用做一个简单概述。
关键字：纳米压痕技术，应用一、引言传统的压痕测量是将一特定形状和尺寸的压头在一垂直压力下将其压入试样，当压力撤除后。
通过测量压痕的断截面面积，人们可以得到被测材料的硬度这种测量方法的缺点之一是仅仅能够得到材料的塑性性质。
另外一个缺点就是这种测量方法只能适用于较大尺寸的试样。
新兴纳米压痕方法是通过计算机控制载荷连续变化, 在线监测压深量, 由于施加的是超低载荷, 加上监测传感器具有优于1 nm 的位移分辨率, 所以, 可以获得小到纳米级的压深, 它特别适用于测量薄膜、镀层、微机电系统中的材料等微小体积材料力学性能可以在纳米尺度上测量材料的各种力学性质，如载荷-位移曲线、弹性模量、硬度、断裂韧性、应变硬化效应、粘弹性或蠕变行为等[1]。
二、纳米压痕技术概述纳米硬度计主要由轴向移动线圈、加载单元、金刚石压头和控制单元等四部分组成。
压头材料一般为金刚石，常用的有伯克维奇压头(Berkovich)和维氏(Vicker)压头。
压入载荷的测量和控制是通过应变仪来实现，整个压入过程由计算机自动控制，可在线测量载荷与相应的位移，并建立两者之间的相应关系(即P—h曲线)。
在纳米压痕的应用中，弹性模量和硬度值是最常用的实验数据，通过卸载曲线的斜率得到弹性模量E，硬度值H 则可由最大加载载荷和残余变形面积求出[2]。
纳米压痕技术大体上有5种技术理论，他们分别是[2-3]：(1)Oliver和Pharr方法：根据试验所测得的载荷一位移曲线，可以从卸载曲线的斜率求出弹性模量，而硬度值则可由最大加载载荷和压痕的残余变形面积求得。
该方法的不足之处是采用传统的硬度定义来进行材料的硬度和弹性模量计算，没有考虑纳米尺度上的尺寸效应。
(2)应变梯度理论：材料硬度H 依赖于压头压人被测材料的深度h，并且随着压人深度的减小而增大，因此具有尺度效应。

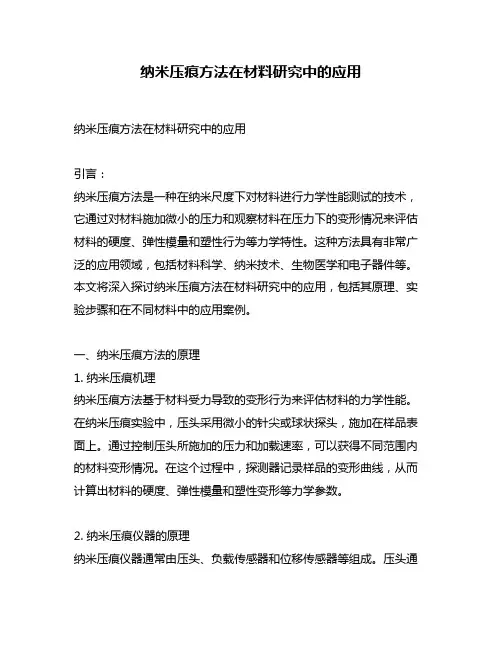

纳米压痕方法在材料研究中的应用纳米压痕方法在材料研究中的应用引言：纳米压痕方法是一种在纳米尺度下对材料进行力学性能测试的技术，它通过对材料施加微小的压力和观察材料在压力下的变形情况来评估材料的硬度、弹性模量和塑性行为等力学特性。
这种方法具有非常广泛的应用领域，包括材料科学、纳米技术、生物医学和电子器件等。
本文将深入探讨纳米压痕方法在材料研究中的应用，包括其原理、实验步骤和在不同材料中的应用案例。
一、纳米压痕方法的原理1. 纳米压痕机理纳米压痕方法基于材料受力导致的变形行为来评估材料的力学性能。
在纳米压痕实验中，压头采用微小的针尖或球状探头，施加在样品表面上。
通过控制压头所施加的压力和加载速率，可以获得不同范围内的材料变形情况。
在这个过程中，探测器记录样品的变形曲线，从而计算出材料的硬度、弹性模量和塑性变形等力学参数。
2. 纳米压痕仪器的原理纳米压痕仪器通常由压头、负载传感器和位移传感器等组成。
压头通过控制系统施加压力，负载传感器测量压力大小，位移传感器检测样品的变形情况。
通过将以上信息进行整合和计算，可以得到准确的力学性能参数。
二、纳米压痕方法的实验步骤1. 样品制备进行纳米压痕实验前，首先需要准备好样品。
样品可以是固态材料如金属、陶瓷或聚合物，也可以是生物组织或薄膜等其他类型的材料。
样品的平整度和表面质量对实验结果有着很大的影响，因此在制备过程中需要保证样品表面的光洁度和平整度。
2. 实验参数设置在实验前，需要根据材料的特性和分析需求设置好实验参数，包括压头的类型、压力的范围和加载速率等。
不同的材料需要不同的实验参数，这些参数的选择将直接影响到实验结果的准确性和可靠性。
3. 进行压痕实验将样品固定在纳米压痕仪器上，并在控制系统的指导下进行压痕实验。
实验过程中，通过记录和监测压头施加的压力和样品的变形情况，可以获得包括压头载荷-位移曲线、变形图像和力学性能参数等数据。
根据这些数据，可以对材料的力学性能进行准确的分析和评估。

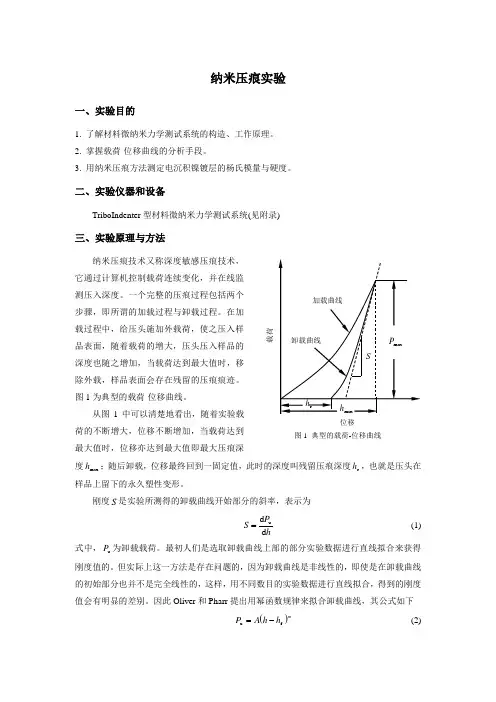

纳米压痕实验一、实验目的1. 了解材料微纳米力学测试系统的构造、工作原理。
2. 掌握载荷-位移曲线的分析手段。
3. 用纳米压痕方法测定电沉积镍镀层的杨氏模量与硬度。
二、实验仪器和设备TriboIndenter 型材料微纳米力学测试系统(见附录)三、实验原理与方法纳米压痕技术又称深度敏感压痕技术，它通过计算机控制载荷连续变化，并在线监测压入深度。
一个完整的压痕过程包括两个步骤，即所谓的加载过程与卸载过程。
在加载过程中，给压头施加外载荷，使之压入样品表面，随着载荷的增大，压头压入样品的深度也随之增加，当载荷达到最大值时，移除外载，样品表面会存在残留的压痕痕迹。
图1为典型的载荷-位移曲线。
从图1中可以清楚地看出，随着实验载荷的不断增大，位移不断增加，当载荷达到最大值时，位移亦达到最大值即最大压痕深度max h ；随后卸载，位移最终回到一固定值，此时的深度叫残留压痕深度r h ，也就是压头在样品上留下的永久塑性变形。
刚度S 是实验所测得的卸载曲线开始部分的斜率，表示为hP S d d u=(1) 式中，u P 为卸载载荷。
最初人们是选取卸载曲线上部的部分实验数据进行直线拟合来获得刚度值的。
但实际上这一方法是存在问题的，因为卸载曲线是非线性的，即使是在卸载曲线的初始部分也并不是完全线性的，这样，用不同数目的实验数据进行直线拟合，得到的刚度值会有明显的差别。
因此Oliver 和Pharr 提出用幂函数规律来拟合卸载曲线，其公式如下()mh h A P f u -= (2)载荷位移图1 典型的载荷-位移曲线其中，A 为拟合参数，f h 为残留深度，即为r h ，指数m 为压头形状参数。
m ，A 和f h 均由最小二乘法确定。
对式(2)进行微分就可得到刚度值，即()1f max u maxd d -=-==m h h h h A m hP S (3)该方法所得的刚度值与所取的卸载数据多少无关，而且十分接近利用很少卸载数据进行线性拟合的结果，因此用幂函数规律拟合卸载曲线是实际可行的好方法。

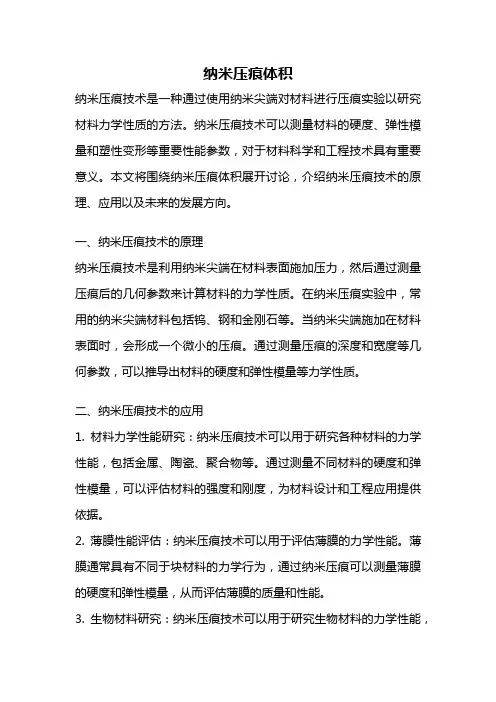

纳米压痕体积纳米压痕技术是一种通过使用纳米尖端对材料进行压痕实验以研究材料力学性质的方法。
纳米压痕技术可以测量材料的硬度、弹性模量和塑性变形等重要性能参数，对于材料科学和工程技术具有重要意义。
本文将围绕纳米压痕体积展开讨论，介绍纳米压痕技术的原理、应用以及未来的发展方向。
一、纳米压痕技术的原理纳米压痕技术是利用纳米尖端在材料表面施加压力，然后通过测量压痕后的几何参数来计算材料的力学性质。
在纳米压痕实验中，常用的纳米尖端材料包括钨、钢和金刚石等。
当纳米尖端施加在材料表面时，会形成一个微小的压痕。
通过测量压痕的深度和宽度等几何参数，可以推导出材料的硬度和弹性模量等力学性质。
二、纳米压痕技术的应用1. 材料力学性能研究：纳米压痕技术可以用于研究各种材料的力学性能，包括金属、陶瓷、聚合物等。
通过测量不同材料的硬度和弹性模量，可以评估材料的强度和刚度，为材料设计和工程应用提供依据。
2. 薄膜性能评估：纳米压痕技术可以用于评估薄膜的力学性能。
薄膜通常具有不同于块材料的力学行为，通过纳米压痕可以测量薄膜的硬度和弹性模量，从而评估薄膜的质量和性能。
3. 生物材料研究：纳米压痕技术可以用于研究生物材料的力学性能，如骨骼、软组织等。
通过测量生物材料的硬度和弹性模量，可以了解其力学特性，为生物医学研究和工程应用提供基础数据。
4. 界面力学研究：纳米压痕技术可以用于研究材料的界面力学性能。
材料的界面性能对于材料的整体性能具有重要影响，在纳米压痕实验中可以测量界面的硬度和弹性模量，从而评估界面的结合强度和刚度。
三、纳米压痕技术的发展方向1. 多参数测量：目前的纳米压痕技术主要关注材料的硬度和弹性模量等单一参数，未来的发展方向是实现多参数的测量。
通过同时测量多个参数，可以更全面地评估材料的力学性能，提高测试的精确度和可靠性。
2. 动态压痕：目前的纳米压痕技术主要是静态压痕，即在恒定载荷下进行测试。
未来的发展方向是实现动态压痕，即在变化载荷下进行测试。

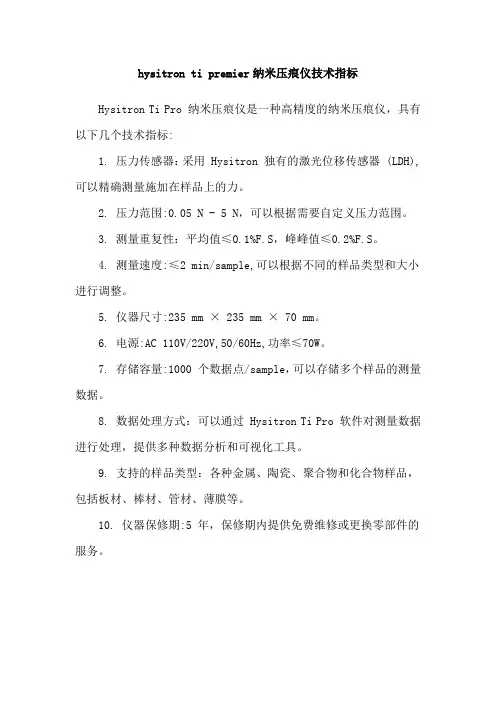

hysitron ti premier纳米压痕仪技术指标
Hysitron Ti Pro 纳米压痕仪是一种高精度的纳米压痕仪，具有以下几个技术指标:
1. 压力传感器：采用 Hysitron 独有的激光位移传感器 (LDH),可以精确测量施加在样品上的力。
2. 压力范围:0.05 N - 5 N，可以根据需要自定义压力范围。
3. 测量重复性：平均值≤0.1%F.S，峰峰值≤0.2%F.S。
4. 测量速度:≤2 min/sample,可以根据不同的样品类型和大小进行调整。
5. 仪器尺寸:235 mm × 235 mm × 70 mm。
6. 电源:AC 110V/220V,50/60Hz,功率≤70W。
7. 存储容量:1000 个数据点/sample，可以存储多个样品的测量数据。
8. 数据处理方式：可以通过 Hysitron Ti Pro 软件对测量数据进行处理，提供多种数据分析和可视化工具。
9. 支持的样品类型：各种金属、陶瓷、聚合物和化合物样品，包括板材、棒材、管材、薄膜等。
10. 仪器保修期:5 年，保修期内提供免费维修或更换零部件的服务。

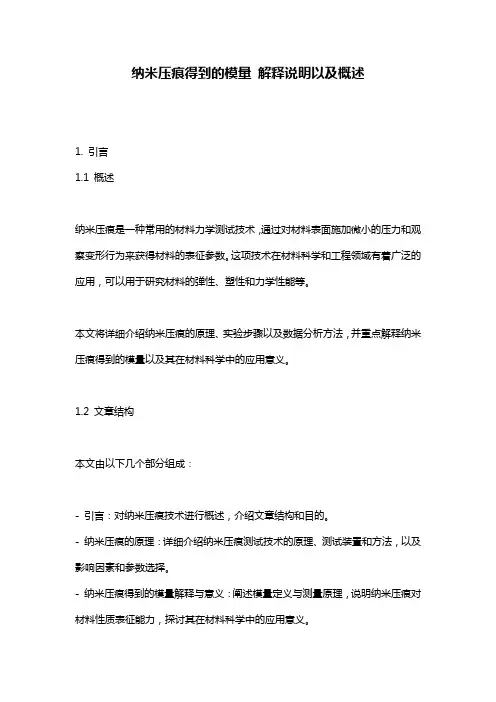

纳米压痕得到的模量解释说明以及概述1. 引言1.1 概述纳米压痕是一种常用的材料力学测试技术，通过对材料表面施加微小的压力和观察变形行为来获得材料的表征参数。
这项技术在材料科学和工程领域有着广泛的应用，可以用于研究材料的弹性、塑性和力学性能等。
本文将详细介绍纳米压痕的原理、实验步骤以及数据分析方法，并重点解释纳米压痕得到的模量以及其在材料科学中的应用意义。
1.2 文章结构本文由以下几个部分组成：- 引言：对纳米压痕技术进行概述，介绍文章结构和目的。
- 纳米压痕的原理：详细介绍纳米压痕测试技术的原理、测试装置和方法，以及影响因素和参数选择。
- 纳米压痕得到的模量解释与意义：阐述模量定义与测量原理，说明纳米压痕对材料性质表征能力，探讨其在材料科学中的应用意义。
- 纳米压痕实验步骤与数据分析方法：介绍纳米压痕实验的准备与样品制备，详解纳米压痕测试的步骤与操作技巧，以及数据处理和分析方法。
- 结论与展望：总结实验结果及讨论，总结文章主要观点并对未来的研究方向进行思考。
1.3 目的本文旨在提供关于纳米压痕得到的模量的解释说明和概述，帮助读者更好地理解纳米压痕技术及其应用。
通过阐述纳米压痕原理、实验步骤以及数据分析方法，读者可以了解该技术在材料科学中的重要性和应用前景。
最后，在结论部分将对实验结果进行讨论，并对未来进一步的研究方向提出思考，以期为相关领域的科学研究提供参考和启示。
2. 纳米压痕的原理2.1 原理介绍纳米压痕是一种用于表征材料力学性质的测试方法。
其基本原理是利用纳米硬度计或纳米压头对材料施加微小的力，进而测量材料在受力过程中产生的变形，从而推断出材料的力学性质。
纳米压痕测试可以实现对材料表面硬度、弹性模量、塑性变形等重要参数的定量测量。
通过在事先确定的实验条件下进行测试，并结合相应的数据分析方法，可以得到准确可靠地结果。
2.2 测试装置和方法纳米压痕测试主要依靠专用的纳米硬度计或纳米压头进行。

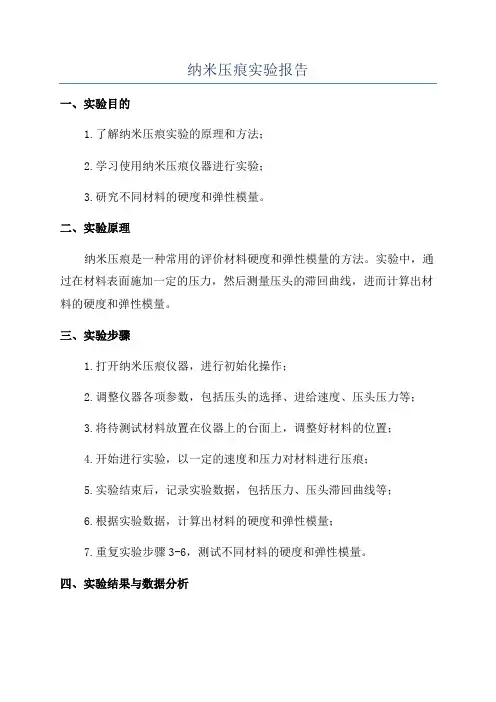

纳米压痕实验报告一、实验目的1.了解纳米压痕实验的原理和方法；2.学习使用纳米压痕仪器进行实验；3.研究不同材料的硬度和弹性模量。
