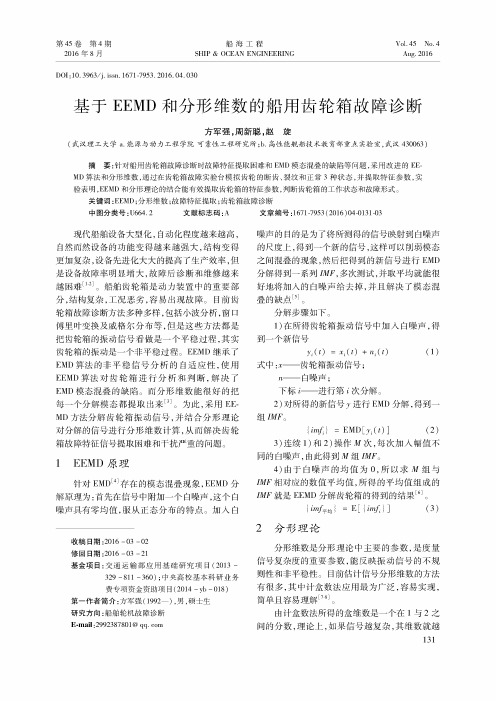

第45卷第4期2016年8月船海工程SHIP&OCEAN ENGINEERINGVol.45 No.4Aug.2016D01：10. 3963/j.issn.1671-7953. 2016.04.030基于EEMD和分形维数的船用齿轮箱故障诊断方军强,周新聪，赵旋(武汉理工大学a.能源与动力工程学院可靠性工程研究所；b.高性能舰船技术教育部重点实验室，武汉430063)摘要:针对船用齿轮箱故障诊断时故障特征提取困难和EMD模态混叠的缺陷等问题，采用改进的EE-MD算法和分形维数，通过在齿轮箱故障实验台模拟齿轮的断齿、裂纹和正常3种状态，并提取特征参数，实 验表明，EEM D和分形理论的结合能有效提取齿轮箱的特征参数，判断齿轮箱的工作状态和故障形式。
关键词:EEMD;分形维数;故障特征提取;齿轮箱故障诊断中图分类号:U664.2 文献标志码:A现代船舶设备大型化，自动化程度越来越高，自然而然设备的功能变得越来越强大，结构变得 更加复杂，设备先进化大大的提高了生产效率，但 是设备故障率明显增大，故障后诊断和维修越来 越困难[W]。
船舶齿轮箱是动力装置中的重要部 分，结构复杂，工况恶劣，容易出现故障。
目前齿 轮箱故障诊断方法多种多样，包括小波分析，窗口 傅里叶变换及威格尔分布等，但是这些方法都是 把齿轮箱的振动信号看做是一个平稳过程，其实 齿轮箱的振动是一个非平稳过程。
EEMD继承了 EMD算法的非平稳信号分析的自适应性，使用 EEMD算法对齿轮箱进行分析和判断，解决了 EMD模态混叠的缺陷。
而分形维数能很好的把 每一个分解模态都提取出来[3]。
为此，采用EE-MD方法分解齿轮箱振动信号，并结合分形理论 对分解的信号进行分形维数计算，从而解决齿轮 箱故障特征信号提取困难和干扰严重的问题。
1EEMD原理针对EMD[4]存在的模态混叠现象，EEMD分 解原理为:首先在信号中附加一个白噪声，这个白 噪声具有零均值，服从正态分布的特点。
分形维数在机械故障诊断中的具体应用
赵树魁;周景新;黄楠
【期刊名称】《东北电力大学学报》
【年(卷),期】2005(025)006
【摘要】从应用实际出发,运用分形几何的关联,Hausdorff、计盒维数的理论和方法,找出一种求分维数的切实可行、简捷实用的方法,从而研究实施并讨论了在发动机故障诊断中运用分形理论的问题,并且对几个振动故障信号进行了较为具体的分析.
【总页数】5页(P68-72)
【作者】赵树魁;周景新;黄楠
【作者单位】吉林化工学院,吉林,吉林,132022;北华大学,吉林,吉林,132013;北华大学,吉林,吉林,132013
【正文语种】中文
【中图分类】O189.3
【相关文献】
1.分形维数在发动机故障诊断中的具体应用 [J], 何文阁;周景新
2.粗集理论及其在旋转机械故障诊断中的应用(二)旋转机械故障诊断知识库的形成[J], 许琦;顾海明;李永生
3.广义分形维数在旋转机械故障诊断中的应用研究 [J], 徐玉秀;侯荣涛;杨文平
4.基于LMD和时频谱分形维数的断路器机械故障诊断方法 [J], 李国立;霍明霞;高
新志;苗堃;任新军;齐文炎;朱继鹏
5.分形维数在大型旋转机械故障诊断中的应用 [J], 李永强;刘杰
因版权原因，仅展示原文概要，查看原文内容请购买。
