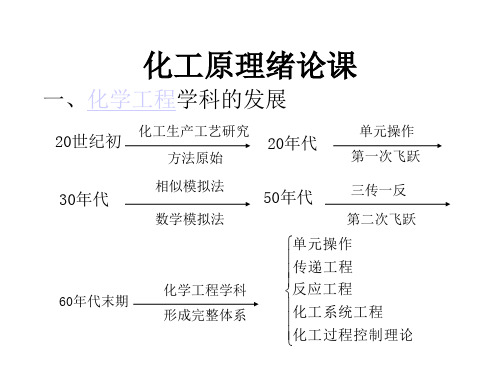

目录绪论 (1)实验一雷诺实验 (3)实验二柏努利方程实验 (4)实验三流体流动阻力的测定 (6)实验四流量计校核实验 (10)实验五离心泵特性曲线的测定 (12)实验六恒压过滤常数的测定 (16)实验七传热实验 (18)实验八精馏实验 (24)实验九吸收实验 (26)实验十干燥实验 (30)绪论一、化工原理实验的特点《化工原理》是化工、食品、生物工程、环境工程等专业的重要技术基础课，它属于工程技术学科，故化工原理实验也是解决工程问题必不可少的重要部分。
面对实际的工程问题，其涉及的物料千变万化，操作条件也随各工艺过程而改变，使用的各种设备结构、大小相差悬殊，很难从理论上找出反映各过程本质的共同规律，一般采用两种研究方法解决实际工程问题，即实验研究法和数学模型法。
对于实验研究法，在析因实验基础上应用因次分析法规划实验，再通过实验得到应用于各种情况下的半理论半经验关联式或图表。
例如找出流体流动中摩擦系数与雷诺准数和相对粗糙度关系的实验。
对于数学模型法，在简化物理模型的基础上，建立起数学模型，再通过实验找出联系数学模型与实际过程的模型参数，使数学模型能得到实际的应用。
例如精馏中通过实验测出塔板效率将理论塔板数和实际塔板数联系起来。
可以说，化工原理实验基本包含了这两种研究方法的实验，这是化工原理实验的重要特征。
虽然化工原理实验测定内容及方法是复杂的，但是所采用的实验装备却是生产中最常用的设备和仪表，这是化工原理实验的第二特点。
例如流体阻力实验中，虽然要测定摩擦系数与雷诺数及相对粗糙度的复杂关系，但使用的却是极其简单的泵、管道、压力计、流量计等设备仪表。
化工原理实验的这些特点，同学们应该在实验中认真体会，通过化工原理实验对这些处理工程问题的方法加深认识并初步得以应用。
1二、化工原理实验的要求1.巩固和深化理论知识。
化工原理课堂上讲授的主要是化工过程即单元操作的原理，包括物理模型和数学模型。
这些内容是很抽象的，还应通过化工原理实验及实习这些实践性环节，深入理解和掌握课堂讲授的内容。
化工原理实验简明讲义哈尔滨工业大学绪论化工综合实验课是化工、环境、生物化工等系或专业的重要基础实验技术课。
它的历史悠久，已形成了完整的教学内容与教学体系。
化工综合实验课是化工原理等课程中所涉及的理论和计算方法的实验研究，化工综合实验课在化工类专业课程中占有重要的地位。
一、化工综合实验课的目的和意义1．巩固和深化理论知识2．培养学生从事实验研究的能力3．培养学生从事工程设计研发的能力4. 培养学生实事求是、严肃认真的学习态度二、化工综合实验课的主要内容化工综合实验课程的内容应包括实验理论教学与基础实验教学两大部分，实验理论教学涉及到实验方法论、数据处理、测试技术及典型仪器、仪表的使用。
基础实验为化工原理全国指导委员会规定的8个实验，即（1）伯努力试验；（2）流体流动形态及雷诺数的测定；（3）流体流动阻力的测定；（4）换热器传热系数及传热膜系数的测定；（5）间歇填料精馏柱性能的测定；（6）填料塔液侧传质膜系数的测定；（7）流化床干燥速率曲线的测定。
除此之外，还包括萃取实验及连续填料精馏柱性能的测定等。
根据不同专业、学科的要求及学时数要求，可以选择以上10个基础实验中的若干个作为实验内容。
三、化工综合实验课的基本要求化工原理实验对于学生来说是第一次接触到用工程装置进行实验，学生往往感到陌生，无从下手。
有的学生又因为是2人一组而有依赖心理，为了切实收到教学效果，要求每个学生必须做到以下几点：1．实验前的预习2．实验中的操作训练3．实验后的总结实验一伯努利试验一、实验目的本实验采用一种称之为伯努利试验仪的简单装置，实验观察不可压缩流体在导管内流动时的各种形式机械能的相互转化现象。
并验证机械能衡算方程（伯努利方程）。
通过实验，加深对流体流动过程基本原理的理解。
二、实验原理∑+++=++f 22222111h u 21P gZ u 21P ρρgZ J ·kg -1 （1） 三、实验装置四、实验方法五、实验结果六、思考题1．为什么实验要保持在恒水位条件下进行？2．从实验中，你能从观察现象中解释流体在直管内流动的速度与阻力损失的变化关系吗？3．操作过程中为什么要排气泡？4．实验中所观察的现象，对其它流体是否也相类似，对不同流体，以上现象又将发生怎样变化？实验二流体流动型态及临界雷诺数的测定一、实验目的本实验的目的，是通过雷诺试验装置，观察流体流动过程的不同流型及其转变过程，测定流型转变时的临界雷诺数。
化工原理实验讲义(doc 55页)化工原理实验讲义化工与环境学院化学工程与控制系化工原理实验室目录第 1 章........................化工基础实验技术41.1温度的测量41.2压力的测量91.3流量的测量13第 2 章.............. 实验数据分布及基本数据处理212.1实验数据的分布212.2实验数据的基本处理222.3实验报告的基本要求23第 3 章........................化工原理基本实验273.1流体流动阻力的测定273.2离心泵特性曲线的测定343.3对流传热系数的测定403.4填料塔压降曲线和吸收系数的测定453.5精馏塔效率的测定543.6干燥速率曲线的测定613.7扩散系数的测定663.8液—液萃取塔的操作72第 4 章............................... 演示实验784.1雷诺实验784.2机械能守恒与转换824.3边界层形成与分离85第 5 章.................... 化工流动过程综合实验87第 1 章化工基础实验技术1.1 温度的测量1.常用的温度计形式（1）膨胀式温度计实用的膨胀式温度计有玻璃管液体温度计，双金属片温度计和压力表式温度计。
（2）玻璃管液体温度计玻璃管液体温度计利用液体的体积与温度之间的关系，用毛细管内液体上升的高度来指示被测温度。
一般测量范围在−100℃~ +600℃。
这种温度计结构简单，使用方便，测量精度较高（0.1~2.5级）。
工作液体多使用汞和酒精，封装时充入惰性气体，以防止液柱断开。
（3）双金属片温度计双金属片温度计制作成表盘指针形式。
双金属片结合成一体，一端固定，另一端自由。
由于不同金属的热膨胀系数的差异而产生弯曲变形，带动指针的位移。
一般测量范围在−80℃~ +600℃。
这种温度计结构简单，使用方便，但测量精度不高（1~2.5级）。
（4）压力表式温度计压力表式温度计的工作原理与机械式压力表相同。
化工原理实验教程合肥工业大学2011年9月前言化工原理是一门工程应用科学，它利用自然科学的原理来考察、研究化工单元操作中的实际问题，研究强化过程的方法，寻找开发新技术的途经。
化工原理课程要求理论联系实际，其发展离不开实验研究与数学模型分析，所以化工原理实验是化工原理课程的一个重要教学环节，也是化工、制药、环境、食品、生物工程等院系或专业教学计划中的一门必修课程，属于工程实验范畴，与一般化学实验相比，其不同之处在于它具有工程特点，每个实验项目都相当于化工生产中的一个单元操作，通过实验能建立起一定的工程概念，同时，随着实验课的进行，会遇到大量的工程实际问题，对理工科学生来说，可以在实验过程中更实际、更有效地学到更多工程实验方面的原理及测试手段，发现复杂的真实设备与工艺过程同描述这一过程的数学模型之间的关系，也可以认识到对于一个看起来似乎很复杂的过程，一经了解，可以只用最基本的原理来解释和描述。
因此，在实验课的全过程中，学生在思维方法和创新能力方面都得到培养和提高，为今后的工作打下坚实的基础。
通过教学实验，达到以下目的：1.验证化工单元操作的基本理论与经验公式，将书本知识转变为感性知识，并使学生在运用理论对实验进行分析的过程中巩固和加深对课程教学内容的理解。
2.通过实验环节熟悉化工单元操作设备的结构、性能，掌握测试方法，培养学生的实际操作技能。
3.在实验环节中学习如何根据实验任务制订实验方案，学会如何控制和测量操作参数，如何获得准确、完整的数据，以及如何整理、分析实验数据与结果，从而使学生掌握科学实验的全过程，提高学生独立分析与解决问题的能力，为今后从事科学研究活动打下良好的基础。
根据教学计划的变更和化学工程与工艺专业认证对化工原理课程和实验教学新的要求，我室在原有实验装置的基础上新添置了“液-液萃取塔的操作及其传质单元高度的测定”和“流化床干燥器的操作及其干燥速率曲线的测定”两个实验，各套实验数据均采用计算机处理，可直接得到实验结果与图表，以直观地验证实验过程的准确性。
化工原理实验教程(环境工程专业用)合肥工业大学2010年10月前言化工原理是一门工程应用科学，它利用自然科学的原理来考察、研究化工单元操作中的实际问题，研究强化过程的方法，寻找开发新技术的途经。
化工原理课程要求理论联系实际，其发展离不开实验研究与数学模型分析，所以化工原理实验是化工原理课程的一个重要教学环节，也是化工、制药、环境、食品、生物工程等院系或专业教学计划中的一门必修课程，属于工程实验范畴，与一般化学实验相比，其不同之处在于它具有工程特点，每个实验项目都相当于化工生产中的一个单元操作，通过实验能建立起一定的工程概念，同时，随着实验课的进行，会遇到大量的工程实际问题，对理工科学生来说，可以在实验过程中更实际、更有效地学到更多工程实验方面的原理及测试手段，发现复杂的真实设备与工艺过程同描述这一过程的数学模型之间的关系，也可以认识到对于一个看起来似乎很复杂的过程，一经了解，可以只用最基本的原理来解释和描述。
因此，在实验课的全过程中，学生在思维方法和创新能力方面都得到培养和提高，为今后的工作打下坚实的基础。
通过教学实验，达到以下目的：1.验证化工单元操作的基本理论与经验公式，将书本知识转变为感性知识，并使学生在运用理论对实验进行分析的过程中巩固和加深对课程教学内容的理解。
2.通过实验环节熟悉化工单元操作设备的结构、性能，掌握测试方法，培养学生的实际操作技能。
3.在实验环节中学习如何根据实验任务制订实验方案，学会如何控制和测量操作参数，如何获得准确、完整的数据，以及如何整理、分析实验数据与结果，从而使学生掌握科学实验的全过程，提高学生独立分析与解决问题的能力，为今后从事科学研究活动打下良好的基础。
为此，根据化工原理课程教学基本要求的规定，我室建立了“流体流动阻力的测定”等十种实验装置，以及“机械能转化”等演示实验装置，各套实验数据均采用计算机处理，可直接得到实验结果与图表，以直观地验证实验过程的准确性。
《化工原理》教学大纲课程编号：C018130503课程名称：化工原理课程类型：专业基础课英文名称：Principles of Chemical engineering适用专业：环境工程专业总学时：64（理论58+实验6）学分：4一、本课程的性质、目的和任务《化工原理》是环境工程专业重要的一门必修专业基础课，由“化工原理”理论课和“化工原理实验”组成，其教学目的是使学生掌握化工单元操作的基本原理、典型设备的结构原理、操作性能和设计计算，培养有分析和解决单元操作中各种问题的能力，即在科学研究的生产实验中对设备应具有操作管理、设计、强化与过程开发的本领，为学生学习后续专业课程和将来从事工程技术工作，实施常规工艺、常规管理和常规业务打好基础。
本课程的教学任务：本课程兼有工程科学与工程技术的双重教育任务，重在培养工程创新能力。
1.能正确理解各主要单元操作（流体流动、传热、传质）的基本原理、计算方法，了解主要单元操作的典型设备构造、性能和操作原理，并具有设备选型及校核的基本知识。
2.以“三传”现象基本原理为主线，以物料衡算、能量衡算、物系平衡关系、传递速率及经济核算观点5个基本概念为理论依据，理解单元操作通用的学习方法和分析问题的基本思路，掌握基本计算公式的物理意义、应用方法和适用范围；掌握主要单元操作过程及设备的基本计算方法；具有查阅和使用常用工程计算图表、手册、资料的能力。
3.培养理论联系实际的观点方法，在数学模型法基础上进一步掌握“因次分析”为主的实验研究方法，并建立“工艺流程”、“工程装置”、“过程操作”等专业工程概念，为培养分析解决工程实际问题的实验研究技能起过渡桥梁作用，密切联系生产实际运用基础理论知识分析和解决化工单元操作中各种工程实际问题的能力。
4.初步掌握单元操作操作管理、设计、强化与过程开发的基本程序，具有运用工程技术观点分析和解决化工单元操作一般问题的初步能力。
为化工原理课程设计及专业课学习和今后工作打下坚实的基础。
化工原理实验讲义专业:环境工程应用化学教研室2015.3实验一 流体机械能转化实验一、实验目的1、了解流体在管内流动情况下，静压能、动能、位能之间相互转化关系，加深对伯努利方程的理解。
2、了解流体在管内流动时，流体阻力的表现形式。
二、实验原理流动的流体具有位能、动能、静压能、它们可以相互转换。
对于实际流体， 因为存在内摩擦，流动过程中总有一部分机械能因摩擦和碰撞，而被损失掉。
所以对于实际流体任意两截面，根据能量守恒有：2211221222f p v p v z z H g g g g ρρ++=+++上式称为伯努利方程。
三、实验装置（d A =14mm ，d B =28mm ，d C =d D =14mm ，Z A -Z D =110mm ）实验装置与流程示意图如图1-1所示，实验测试导管的结构见图1-2所示：图1-1 能量转换流程示意图图1-2实验导管结构图四、操作步骤1.在低位槽中加入约3/4体积的蒸馏水，关闭离心泵出口上水阀及实验测试导管出口流量调节阀和排气阀、排水阀，打开回水阀后启动离心泵。
2.将实验管路的流量调节阀全开，逐步开大离心泵出口上水阀至高位槽溢流管有液体溢流。
3.流体稳定后读取并记录各点数据。
4.关小流量调节阀重复上述步骤5次。
5.关闭离心泵出口流量调节阀后，关闭离心泵，实验结束。
五、数据记录和处理五、结果与分析1、观察实验中如何测得某截面上的静压头和总压头，又如何得到某截面上的动压头？2、观察实验，对于不可压缩流体在水平不等径管路中流动，流速与管径的关系如何？3、实验观测到A、B截面的静压头如何变化？为什么？4、实验观测到C、D截面的静压头如何变化？为什么？5、当出口阀全开时，计算从C到D的压头损失？六、注意事项1．不要将离心泵出口上水阀开得过大以免使水流冲击到高位槽外面，同时导致高位槽液面不稳定。
2．流量调节阀开大时，应检查一下高位槽内的水面是否稳定，当水面下降时应适当开大泵上水阀。
《化工原理》实验指导书冯治宇编沈阳大学生物与环境工程学院目录实验一：雷诺实验实验二：流体沿程阻力损失的测定实验三：流体局部阻力损失的测定实验四：孔板流量计流量系数的测定实验五：离心泵特性曲线的测定课程编号：1414341课程类别：学科必修课程适用层次：本科适用专业：环境工程课程总学时：64 适用学期:第四学期实验学时：10 开设实验项目数：5撰写人：冯治宇审核人：王英刚教学院长：马德顺实验一：雷诺实验一、实验目的与要求观察层流和紊流的物理现象以及相互转换的特征，了解雷诺数的测定和计算。
实验前认真预习；实验中严格按照规定操作；实验后认真总结。
二、实验类型验证型。
三、实验原理及说明在管流动的问题中，流体的流动常受到压力、重力、粘滞力、弹性力和表面张力等各种力的影响，其中与流体关系最大的是粘滞力，即由真实流体所具有的粘性而产生的力，使得流体的流动呈现两种差异性较大的流态—层流和紊流，这两种流动现象的区别可由惯性力与粘滞力的比值体现出来。
实验中可发现，当玻璃管内流体的流动速度较小时，可以看到颜色水呈明显的直线形状（层流）；当节流阀逐渐开大颜色水开始抖动，断断续续，最后染色线扩散到整个玻璃管中。
染色线开始扩散时的流体平均速度，称为临界速度。
当流体速度超过临界速度时，流体分子的动量增加，使惯性力大于粘滞力，流体分子发生上下左右不规则的混合，这种流动称为紊流。
雷诺数计算公式：式中l为特征尺寸（m）；u为流体的平均速度（m/s）；ρ为流体密度（kg/m3）；μ为流体动力粘度（Pa﹒s）；q v为流量（m3/s）；A为管路截面积（m2）。
流态稳定性的根据雷诺数判定：R e < 2000, 层流；2000<R e < 4000, 过渡流；R e > 4000紊流。
图1 实验原理示意图当流速小时，染料自始自终均呈一直线，且不向周围扩散，称为层流；而当速度很大时，管内染料则将整支管子染色，且向周围扩散，称为紊流。
