20米T梁张拉计算书1石朝门大桥T 梁预应力张拉计算书石朝门大桥上部构造采用20米、30米预应力砼T 梁，设计采用标准强度fpk=1860MPa 的高强低松弛钢绞线，公称直径15.20m m ，公称面积Ag=139mm 2，弹性模量Ep=1.95×105MPa 。
为保证施工符合设计要求，施工中采用油压表读数和钢绞线伸长量测定值双控。
理论伸长量计算采用《公路桥涵施工技术规范》JTG/T F50-2011预应力钢绞线理论伸长量及附录C1预应力筋平均张拉力计算公式。
一、计算公式及参数：1、预应力平均张拉力计算公式及参数：μθμθ+=+kx －e p P kx －p ）)(1( 式中：P p —预应力筋平均张拉力（N ）P —预应力筋张拉端的张拉力（N ）X —从张拉端至计算截面的孔道长度（m ）θ—从张拉端至计算截面的曲线孔道部分切线的夹角之和（rad ）k —孔道每米局部偏差对摩擦的影响系数：取0.0015μ—预应力筋与孔道壁的磨擦系数，取0.252、预应力筋的理论伸长值计算公式及参数：△L=PpL/（ApEp ）式中：Pp —预应力筋平均张拉力（N ）L —预应力筋的长度（mm ）Ap —预应力筋的截面面积（mm 2），取139mm 2Ep —预应力筋的弹性模量（N/mm 2），取1.95×105N/mm 2二、20米T 梁伸长量计算：1、N1(1)平均张拉力计算钢绞线强度： by R = 1860 MPa钢绞线截面积： A g = 139mm 2钢绞线弹性模量：E p = 1.95×105 MPa单股张拉力：0.75×by R ×Ag = 0.75 ×1860×139=193905 N系数： k =0.0015 ，μ= 0.25θ竖=l/r/2=2.118/20/2=0.053θ=θ竖=0.053μθμθ+=+kx －e p P kx －p ）)(1( =193905(1-e -(0.0015×9.692+0.25×0.053))/( 0.0015×9.692+0.25×0.053) =191235.67N(2)一端伸长量计算ΔL=P p ×L/Ap ×Ep =191235.67×9692/139×1.95 ×105 =68.38mm2、N2(1) 平均张拉力计算钢绞线强度： by R = 1860 MPa钢绞线截面积： A g = 139 mm 2钢绞线弹性模量：E p = 1.95×105 MPa单根张拉力：0.75×by R ×Ag = 0.75 ×1860×140=193905N系数： k =0.0015 ，μ= 0.25θ竖=l/r/2=2.118/20/2=0.053θ横= l/r/2+ l/r/2=0.881/6/2×2=0.147θ=θ竖+θ横=0.147+0.053=0.2μθμθ+=+kx －e p P kx －p ）)(1( =193905(1-e -(0.0015×9.772+0.25×0.2))/( 0.0015×9.772+0.25×0.2) =187769.2N(2)一端伸长量计算ΔL= P p ×L/Ap ×Ep =187769.2×9772/139×1.95×105= 67.7mm3、N3(1)平均张拉力计算钢绞线强度： b y R = 1860 MPa钢绞线截面积： A g = 139 mm 2钢绞线弹性模量：E p =1.95×105 MPa单根张拉力：0.75×b y R ×Ag = 0.75 ×1860×140=193905N 系数： k =0.0015 ，μ= 0.25θ竖=l/r/2=2.118/20/2=0.053θ横= l/r/2+ l/r/2=0.881/6/2×2=0.147θ=θ竖+θ横=0.147+0.053=0.2μθμθ+=+kx －e p P kx －p ）)(1( =193905(1-e -(0.0015×9.755+0.25×0.2))/( 0.0015×9.755+0.25×0.2)=187771.57N(2)一端伸长量计算ΔL= P p ×L/Ap ×Ep = 187771.57×9755/139×1.95×105=67.58mm三、30米T 梁伸长量计算：1、N1(1)平均张拉力计算钢绞线强度： by R = 1860 MPa钢绞线截面积： A g = 139mm 2钢绞线弹性模量：E p = 1.95×105 MPa单股张拉力：0.75×b y R ×Ag = 0.75 ×1860×139=193905 N 系数： k =0.0015 ，μ= 0.25θ竖=7.5×/180=0.130833μθμθ+=+kx －e p P kx －p ）)(1( =193905(1-e -(0.0015×14.7585+0.25×0130833))/( 0.0015×14.7585+0.25×0.13 0833)=188680.93N(2)一端伸长量计算ΔL=P p ×L/Ap ×Ep =188680.93×14758.5/139×1.95 ×105 =102.74mm2、N2(1) 平均张拉力计算钢绞线强度： by R = 1860 MPa钢绞线截面积： A g = 139 mm 2钢绞线弹性模量：E p = 1.95×105 MPa单根张拉力：0.75×by R ×Ag = 0.75 ×1860×140=193905N系数： k =0.0015 ，μ= 0.25θ竖=7.5×/180=0.130833θ横= l/r/2=1218/10000/2×2=0.122θ=θ竖+θ横=0.130833+0.122=0.253μθμθ+=+kx －e p P kx －p ）)(1( =193905(1-e -(0.0015×14。

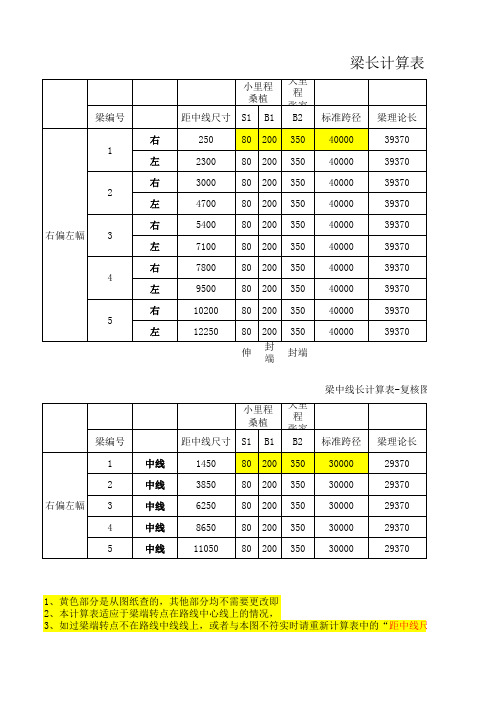

40米装配式预应力混凝土T型梁（先简支后桥面连续梁）上部构造（后张法钢绞线）计算书整体式路基宽21.50米，桥宽2×净－9.50米计算：复核：审核：二○○八年十月本计算以分幅桥梁为例，利用《Dr.Bridge-桥梁博士系统V3.1版》进行验算。
一、设计依据《公路桥涵设计通用规范》（JTG D60－2004）《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62－2004）二、设计基本资料1．设计荷载：局部加载时采用车辆荷载车辆重力标准值：P k＝550kN2．标准跨径L b=40，梁长39.96m3．上部构造先简支后桥面连续混凝土T梁。
4．材料预应力钢绞线采用国家标准：预应力钢绞线1×7-15.20-1860-GB/T5224-2003。
张拉控制应力：腹板束采用σcon=0.72fpk=1339.2Mpa，顶板负弯矩束采用σcon=0.75 fpk =1395Mpa，张拉时采用双控。
锚具：HVM或OVM15系列，连续段预应力为BM15-5型扁锚，锚具采用符合国标GB/T14370-2000《预应力筋用锚具、夹具和连接器》的锚具及其相应配套设备。
普通钢筋：直径≥12mm采用HRB335，直径＜12mm采用R235。
钢板：锚头下支承垫板，支座垫板等均采用A3碳素钢。
5．计算方法：1）持久状况承载能力极限状态计算；2）持久状况正常使用极限状态计算；6．桥面净空：净9.75m7．按后张法施工工艺制作主梁。
8．防撞护栏重外侧：(0.69×20×26)/40＝8.97kN/m中央分隔带一侧: (0.48×26)/2=6.24KN/m三、主梁跨中截面主要尺寸拟定1．主梁高度 2.50m2．主梁截面细部尺寸（见下图）3．结构离散图见附图14．计算截面的几何特征五、利用《桥梁博士》程序计算的前期工作 1. 本次计算的结构离散图见附图12. 环境的相对湿度：0.83. 环境类别：Ⅰ类；4. 预应力钢筋：弹性模量E p=1.95×105 MPa ，松驰率ρ=0.035，松驰系数ζ=0.3。

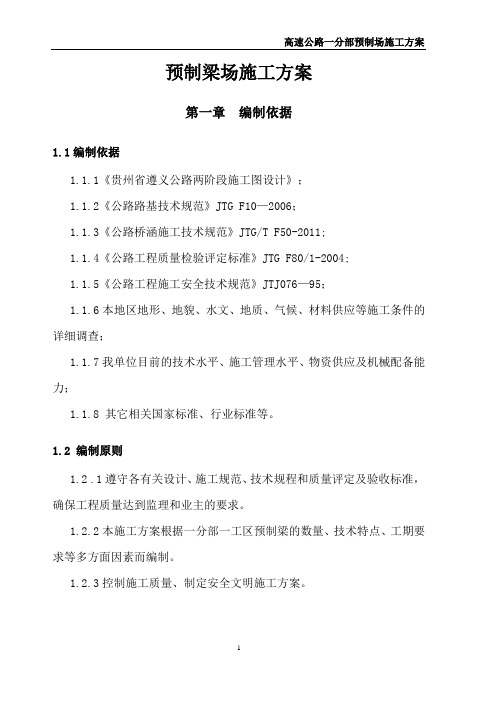

预制梁场施工方案第一章编制依据1.1编制依据1.1.1《贵州省遵义公路两阶段施工图设计》；1.1.2《公路路基技术规范》JTG F10—2006；1.1.3《公路桥涵施工技术规范》JTG/T F50-2011;1.1.4《公路工程质量检验评定标准》JTGF80/1-2004;1.1.5《公路工程施工安全技术规范》JTJ076—95；1.1.6本地区地形、地貌、水文、地质、气候、材料供应等施工条件的详细调查；1.1.7我单位目前的技术水平、施工管理水平、物资供应及机械配备能力；1.1.8 其它相关国家标准、行业标准等。
1.2 编制原则1.2 .1遵守各有关设计、施工规范、技术规程和质量评定及验收标准，确保工程质量达到监理和业主的要求。
1.2.2本施工方案根据一分部一工区预制梁的数量、技术特点、工期要求等多方面因素而编制。
1.2.3控制施工质量、制定安全文明施工方案。
第二章工程概况本项目地处贵州省东北遵义市境内，路线所经区域有国道、省道、渝黔铁路以及多条线乡道路形成的公路、铁路运输网络，区域公路网及乡镇公路密度较大，整个项目运输条件较好。
起于乐理村，终于天旺村。
起讫桩号为K0+000~K6+100。
本工程共计大桥4座，2座40米预应力混凝土T梁，2座30米预应力混凝土T梁；共计中桥5座，均为30米预应力混凝土T梁（乐理互通主线桥中间部分箱梁，未计入）。
共计T梁876片。
预制量大且桥位分散，经实地查看，结合公司“集中”管理的要求和标准化工地的建设需要，本着提高设备利用率、少占地、少投入的原则，本项目暂设1座预制场。
结合本分部线路特点、桥梁分部及总体工期安排，拟在K2+500-K2+820段路基建设预制梁场。
主要工程数量见下表:预制梁场布置位置预制T梁统计汇总表第三章施工准备3.1前期准备3.1.1施工前，认真熟悉图纸，正确理解设计意图及要点，并对图纸组织会审。
制定计划对参与本工程施工的人员进行岗位前培训。

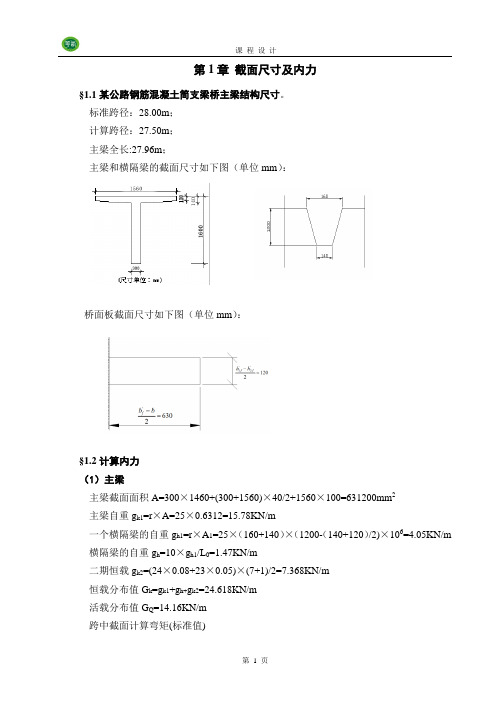

第1章截面尺寸及内力§1.1某公路钢筋混凝土简支梁桥主梁结构尺寸。
