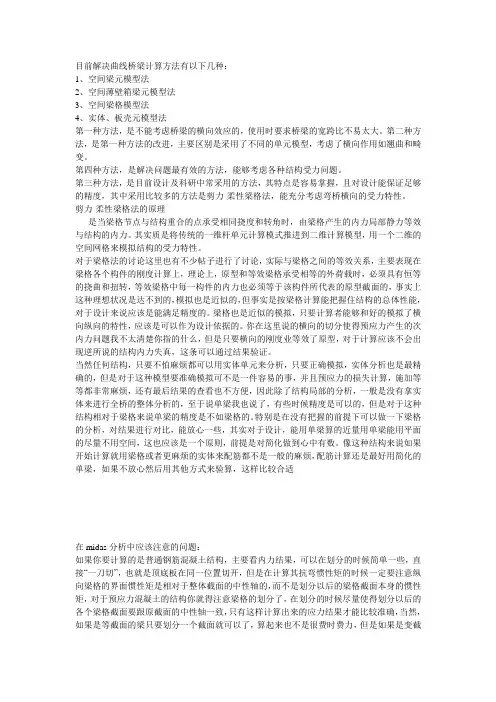

谈谈梁格法目前解决曲线桥梁计算方法有以下几种：1、空间梁元模型法2、空间薄壁箱梁元模型法3、空间梁格模型法4、实体、板壳元模型法第一种方法，是不能考虑桥梁的横向效应的，使用时要求桥梁的宽跨比不易太大。

第二种方法，是第一种方法的改进，主要区别是采用了不同的单元模型，考虑了横向作用如翘曲和畸变。

第四种方法，是解决问题最有效的方法，能够考虑各种结构受力问题。

第三种方法，是目前设计及科研中常采用的方法，其特点是容易掌握，且对设计能保证足够的精度，其中采用比较多的方法是剪力-柔性梁格法，能充分考虑弯桥横向的受力特性。

剪力-柔性梁格法的原理是当梁格节点与结构重合的点承受相同挠度和转角时，由梁格产生的内力局部静力等效与结构的内力。

其实质是将传统的一维杆单元计算模式推进到二维计算模型，用一个二维的空间网格来模拟结构的受力特性。

对于梁格法的讨论这里也有不少帖子进行了讨论，实际与梁格之间的等效关系，主要表现在梁格各个构件的刚度计算上，理论上，原型和等效梁格承受相等的外荷载时，必须具有恒等的挠曲和扭转，等效梁格中每一构件的内力也必须等于该构件所代表的原型截面的，事实上这种理想状况是达不到的，模拟也是近似的，但事实是按梁格计算能把握住结构的总体性能，对于设计来说应该是能满足精度的。

梁格也是近似的模拟，只要计算者能够和好的模拟了横向纵向的特性，应该是可以作为设计依据的。

你在这里说的横向的切分使得预应力产生的次内力问题我不太清楚你指的什么，但是只要横向的刚度业等效了原型，对于计算应该不会出现逆所说的结构内力失真，这条可以通过结果验证。

当然任何结构，只要不怕麻烦都可以用实体单元来分析，只要正确模拟，实体分析也是最精确的，但是对于这种模型要准确模拟可不是一件容易的事，并且预应力的损失计算，施加等等都非常麻烦，还有最后结果的查看也不方便，因此除了结构局部的分析，一般是没有拿实体来进行全桥的整体分析的，至于说单梁我也说了，有些时候精度是可以的，但是对于这种结构相对于梁格来说单梁的精度是不如梁格的。

目前解决曲线桥梁计算方法有以下几种：1、空间梁元模型法2、空间薄壁箱梁元模型法3、空间梁格模型法4、实体、板壳元模型法第一种方法，是不能考虑桥梁的横向效应的，使用时要求桥梁的宽跨比不易太大。

第二种方法，是第一种方法的改进，主要区别是采用了不同的单元模型，考虑了横向作用如翘曲和畸变。

第四种方法，是解决问题最有效的方法，能够考虑各种结构受力问题。

第三种方法，是目前设计及科研中常采用的方法，其特点是容易掌握，且对设计能保证足够的精度，其中采用比较多的方法是剪力-柔性梁格法，能充分考虑弯桥横向的受力特性。

剪力-柔性梁格法的原理是当梁格节点与结构重合的点承受相同挠度和转角时，由梁格产生的内力局部静力等效与结构的内力。

其实质是将传统的一维杆单元计算模式推进到二维计算模型，用一个二维的空间网格来模拟结构的受力特性。

对于梁格法的讨论这里也有不少帖子进行了讨论，实际与梁格之间的等效关系，主要表现在梁格各个构件的刚度计算上，理论上，原型和等效梁格承受相等的外荷载时，必须具有恒等的挠曲和扭转，等效梁格中每一构件的内力也必须等于该构件所代表的原型截面的，事实上这种理想状况是达不到的，模拟也是近似的，但事实是按梁格计算能把握住结构的总体性能，对于设计来说应该是能满足精度的。

梁格也是近似的模拟，只要计算者能够和好的模拟了横向纵向的特性，应该是可以作为设计依据的。

你在这里说的横向的切分使得预应力产生的次内力问题我不太清楚你指的什么，但是只要横向的刚度业等效了原型，对于计算应该不会出现逆所说的结构内力失真，这条可以通过结果验证。

当然任何结构，只要不怕麻烦都可以用实体单元来分析，只要正确模拟，实体分析也是最精确的，但是对于这种模型要准确模拟可不是一件容易的事，并且预应力的损失计算，施加等等都非常麻烦，还有最后结果的查看也不方便，因此除了结构局部的分析，一般是没有拿实体来进行全桥的整体分析的，至于说单梁我也说了，有些时候精度是可以的，但是对于这种结构相对于梁格来说单梁的精度是不如梁格的。

梁格分析在梁桥计算中的应用摘要：本文论述了梁格法在梁桥结构分析中的应用，并以简支T梁为例进行分析说明。

关键词：梁格法，T梁，横向分布系数Abstract: This paper discusses how to apply the grillage method to analyze the structure of the bridges, and takes the T beam for example.Key words: grillage method , T beam , lateralloaddistributionfactors1. 概述梁格法[1]是将分散的梁板或箱梁某一段内的弯曲和抗扭刚度假定集中于最邻近的等效梁格内，实际结构纵向刚度集中于纵向梁格内，横向刚度集中于横向梁格；原型实际结构和对应的等效梁格承受相同荷载时，两者的挠曲是恒等的；任一梁格内的弯矩、剪力和扭矩应等于该梁格所代表的实际结构部分的内力。

梁格法的难点是刚度等效和荷载等效，如若处理不当，则难得到想要的计算结果。

但是梁格法易于理解和使用，利用计算机计算很方便，计算结果精确有效，被广泛应用。

2. 梁格分析本文只分析梁板式上部结构的梁格分析，并以T梁为例加为详细说明；对于闭口箱梁，这里不作论述。

2.1 梁格划分（1）纵梁与每片T梁中心线重合。

梁格须重合于设计受力线，纵梁间距不宜过大，对于纵梁间距较大，可在纵梁间距中心设置虚拟梁，使结构受力连续，也便于荷载模拟。

（2）对于有横隔板部位，必须设一根梁格与之重合。

若横格板间距较密，可仅在横格板处设横梁，但横梁的间距与纵梁间距须相当，以使结构受力灵敏；若横格板间距较稀，参照纵梁设置原则设置。

（3）对于斜桥，纵梁与横梁一般是正交的，但对于支点处，端横隔梁一般为斜交的，故需根据实际受力和构造进行布设。

2.2 截面特性（1）纵梁梁格惯性矩通常按截面的形心计算。

内梁和边梁是处于不同的水平线，采用二维梁格分析，通常这种差距略而不计；但是考虑板的薄膜作用[1]时，建议采用空间梁格分析，纵梁与横梁间采用刚度很大的构件连接。

到广泛 的应 用 ， 是 因为梁 格 能 够 等效 地 将 上部 结 就
・
５ ８・
北 方 交 通
２ １ ０２
构表示 出来 ， 而梁 格 是 否 和上 部 结 构 等效 会 给 分 析 的精 确度带 来非 常大 的影 响 ， 因此 ， 在梁 格 网格 的划 分过程 中需要 特别 的注 意 。而 在划 分 箱 型 截 面时 ， 首 先要 明确 其 主要 目的就 是 分析 桥 梁 的结 构 ， 然后
第 ７期
北 方 交 通
・ ７・ ５
粱格 法在 曲 线 梁桥 挠 度 计 算 中的应 用
田 野
（ 深圳 市公 路交 通工程试 验检测 中心 ， 深圳 摘 ５８４ ） １０ ９
要： 梁格 法是一种准确、 简便 的曲线梁桥 计算 分析 方法。对 梁格 法分析 箱形桥 梁结 构的思路 作 了论 述， 介
为 了加 载 的便 捷 ， 可 以在 悬 臂 端部 再 设 置 一些 虚 还 拟 的纵 向单元 。 （） ２ 在划 分纵 向梁格 的过 程 中需 要将 各 个 部 位
图 １ 纵 向梁 格 划 分
腹 板 的周 围进行 流 动 ， 有一 少 部 分 剪 力 流会 穿 过 只 中 间的腹板 。当用 于模 拟 的梁 格 也 受 到扭 力 时 ， 其
的截面形心轴和原来结构截面的相互重合 ， 确保 二
者之 间符合平 截 面 的假 定 。 （） ３ 一般横 纵 梁格之 间是 保持 垂直状 态 的。 （） ４ 横梁 之间 的 间隔距 离 往往 不 能 比反 弯 点 间 距 的 １４多 ， ／ 一般 都在跨 中 、／ １４跨 的位 置 、／ １８跨 的 位置 以及支 座等 处 安排 ， 而且 在 设 计 横 向单 元 时 一 般会 设置 在横 隔梁 的位 置 上 ， 保 荷 载 能够 在 纵 向 确 梁格 之 间保 持 连续 的传递 。

当桥梁上部结构宽度和跨度之比较大时，荷载作用时不仅使 上部构造产生纵向弯曲、整体扭转，同时还使截面产生横向 变形——此时，不能采用空间直梁、曲线梁简化模型，而必 须考虑具有弹性刚度横向构件的结构体系 ——自然也需要采 用其它方法如实体单元、梁格法等。
方法二：空间实体单元（块体、板壳）

属于通用方法，可作精确分析、适用范围广 ； 存在应力集中现象 某些情况下模拟存在问题——横梁(尺寸大) 给出的是应力状态与桥规按内力配筋不匹配。 数据量大、烦琐，不便于结构设计与验算，也 无法正确评价结构受力特征。 移动活载作用效应的计算较为麻烦。 桥梁结构计算方法及应用
大量的研究和分析表明 对于大部分桥梁结构形式 使用梁格法具有足够的精度 大量的研究和分析表明：对于大部分桥梁结构形式，使用梁格法具有足够的精度。
桥梁结构计算方法及应用
梁格法的应用

四种典型结构

板式 肋板式 箱形梁 铰接板、梁

方向规定（右手螺旋法则）

x x—— 纵桥向 y——横桥向 z——竖桥向
横梁水平轴、竖向轴抗弯惯性矩按矩形板截面绕其自身形心 横梁水平轴 竖向轴抗弯惯性矩按矩形板截面绕其自身形心 主轴计算。扭转惯性矩仍按矩形板公式： bd 3
IT
6
桥梁结构计算方法及应用
二、肋板式上部结构空间构架分析
肋板式上部结构是一薄板贯通多根纵横梁顶面连接成一个整体（图10）。
（a）小跨径、纵梁密布、只在端部设置横隔板
方法一：空间梁单元

采用一维梁单元，能给出结构整体意义上的内力 和变形。 根据受载后截面是否保持平面，可分为自由扭转 理论和翘曲扭转理论。一般混凝土梁可用前者分 析 钢箱梁则必须用后者分析 析。钢箱梁则必须用后者分析。 对于宽箱梁分析，本方法计算有问题——不能得 到横梁内力

摘
要 ： 文 比较 了桥梁 空间 内力 的分 析方法 ， 绍 了梁 格法理 论 ， 梁格 划分 及 截面 特性 计算 需 考虑 的 因素 、 梁扭 转 常 该 介 从 箱
数的计 算 、 预应 力效 应 、 响 面加 载与 活载 内力计 算等 方 面进行 了论 述 ， 且通 过 实例 分析 ， 证 梁格 法 在异 型 曲线箱 梁桥 影 并 验 的计算 与应 用 。 关键 词 ： 格法 ； 梁 扭转 常数 ； 响 面 ； 型 曲线箱 梁桥 影 异
部 结 构 。 于梁 格 法 具 有 概 念 清 晰 、 于 理 解 的特 由 易
导致不规则加载时 ，会使各个工字梁 的内力产生 差 异 ， 时 为 了得 到 各 梁 较 为 准 确 的 内力 ， 以用 此 可 很 多纵 向单 元 来 模 拟 工 字 梁 ，同 时加 人 一 些 横 向 单元来模拟各工字梁之间 的横 向连接 ，有时为 了 加 载 的 方 便 还 会 引 入 一 些 虚 拟 单 元 ，从 而 形 成 一 个 平面网格 。如此用一系列相互交叉 的单元组成 的 平 面 网 格 结 构 来 进 行 箱 梁 的受 力 分 析 ，即梁 格
点 ， 且 其 内力 计 算 结 果 可 以 直 接 用 于 按 规 范 检 并 算 截 面 ， 而 得 到普 遍 欢 迎 。 但 它 对 原 结 构 进 行 因 了面 目全 非 的简 化 ，大 量 几 何 参 数 要 预先 计 算 准
到横 向构 件 内。 当 桥 梁 上 部 结 构 和 等 效 梁 格 承 受
中图 分类号 ： ４ ８２ ３ 文 献标识 码 ： 文章编 号 ： ０ ９ ７ １ （ ０ ８）７ ０ ４ － ４ Ｕ ４ ．１ Ａ １０ — ７ ６ ２ ０ ０ － ０ ９ ０
Ｏ 前 言

曲线梁桥的受力施工特点及设计方法分析摘要：介绍了曲线梁桥的力学特性，结构分析及应注意的几点问题，施工特性及设计方法。

关键词：曲线梁桥，结构，施工近年来,随着公路建设事业的快速发展,涉及到曲线梁的桥梁设计已经越来越多了,以往设计者希望通过调整路线方案,尽量避开这种结构形式,或由于曲线半径较大,采用以“直”代“曲”的形式,在桥梁上部(如翼缘、护栏等)进行曲线调整,以期达到与路线线形一致。

这些严格意义上说都不是曲线桥。

由于受原有地物或地形的限制,一些城市的立交桥梁和交叉工程的桥梁曲线半径比较小,桥墩基本上要设在指定位置,这种情况下只能考虑设计曲线梁桥。

1曲线梁桥的力学特性1.1曲线梁的受力情况曲线梁桥能很好地克服地形、地物的限制,可以让设计者较自由地发挥自己的想象,通过平顺、流畅的线条给人以美的享受。

但是曲线梁桥的受力比较复杂。

与直线梁相比,曲线梁的受力性能有如下特点: (1)轴向变形与平面内弯曲的耦合; (2)竖向挠曲与扭转的耦合; (3)它们与截面畸变的耦合。

其中最主要的是挠曲变形和扭转变形的耦合。

曲梁在竖向荷载和扭距作用下,都会同时产生弯距和扭距,并相互影响。

同时弯道内外侧支座反力不等,内外侧反力差引起较大的扭距,使梁截面处于“弯-扭”耦合作用状态,其截面主拉应力比相应的直梁桥大得多。

故在曲线梁桥中,应选用抗扭刚度较大的箱型截面形式。

在曲梁中,由于存在较大的扭矩,通常会出现“外梁超载,内梁卸载”的现象,这种现象在小半径的宽桥中特别明显。

另外,由于曲梁内外侧支座反力有时相差很大,当活载偏置时,内侧支座甚至会出现负反力,如果支座不能承受拉力,就会出现梁体与支座发生脱离的现象,通常称为“支座脱空”。

1.2下部桥梁墩台的受力情况由于内外侧支座反力不相等,使各墩柱所受垂直力出现较大差距。

当扭矩很大时,如果设置了拉压支座,有些墩柱甚至会出现拉力。

曲线梁桥下部结构墩顶水平力,除了与直桥一样,有制动力、温度力、地震力等以外,还因为弯梁曲率的存在,多了离心力和预应力张拉时产生的径向力。

基于曲线梁桥的设计研究与分析摘要针对道路工程设计中常用的曲线桥梁设计与计算方法，目前常用的曲线桥梁计算方法有两种，第一种是单梁模型，第二种是梁格模型。

本文将着重介绍如何应用梁格模型来对曲线箱梁进行计算分析，对曲线箱梁的总体构造设计、支座布置、横梁设计、下部墩柱型式和抗震结构设计以及在设计中应注意的计算问题等进行了深入的研究和探讨。

本文旨在总结工程设计工作中取得经验的同时为曲线桥梁工程设计实践提供有益的帮助。

关键词曲线箱梁桥；计算；设计；抗震；横梁：问题随着城市的不断发展，城市交通问题在城市建设中越来越受到重视，为了缓解日益严重的交通拥堵问题，立交桥逐渐成为城市交通中必不可少的交通设施。

立交桥通常受已有道路和周围环境的制约以及满足未来道路交通的需要，平面内通常采用曲线形式。

与直线桥梁相比，因为曲线梁桥弯扭处存在耦合作用，所以其在受力上更加复杂。

最近几年，频繁出现的曲线梁桥整体侧移甚至垮塌的事故，其主要原因就是桥梁支座布置不合理，当然也有其他方面的一些原因。

因为桥梁支座的布置实质上决定了全桥的计算图式，进而影响了全桥的内力分布。

1 应用梁格法进行曲线箱梁空间分析曲线梁桥桥型的受力特点与传统的直线梁桥存在着很大的不同，工程师们进行曲线梁桥的设计时，需要重点考虑的问题有很多，例如如何确定结构合理的支撑体系、支座位置以及活载内力、偏心调整、偏载对结构受力产生的影响等。

设计曲线梁桥常用的计算方法主要有以下几种：梁格系分析法、变分原理解析法和数值分析有限元法。

在实际设计过程中，梁格法凭借其易于操作和理解以及易于程序化的特点而得到了广泛的应用。

它的基本设计思路是对桥梁上部结构进行离散分解，并设计一个刚度接近等效的梁格体系来代替桥梁上部结构，完成对这种等效梁格的分析后，再将分析结果还原到原结构中，进而取得需要的计算结果。

在工程实践中，梁格法以其高效、简便的特点在建筑空间分析方面得到了很多应用。

梁格法用等效的梁格来模拟建筑上部的梁结构，对于钢筋混凝土结构来说，通常按纵横两个方向进行配筋，并且混凝土具有较小的泊松比，依据梁格法计算出来的纵、横两个方向的弯矩完全可以满足结构设计的精度要求；此外当梁格的网格设计的足够密时，经计算得出的翘曲效应可以对实际情况进行等效的反映。

湖南大学土木工程学院桥梁工程系

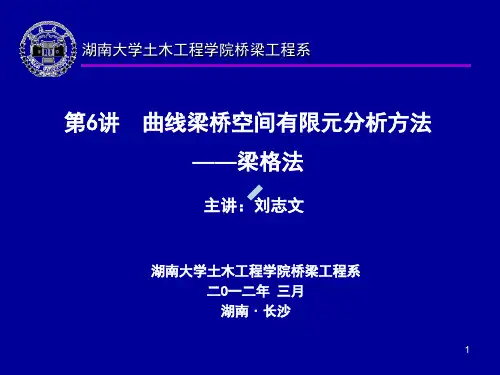

第6讲 曲线梁桥空间有限元分析方法 ——梁格法
主讲：刘志文
湖南大学土木工程学院桥梁工程系 二O一二年 三月 湖南﹒长沙
1
湖南大学土木工程学院桥梁工程系
内容简介
1. 梁格法的基本原理及划分原则 2. 不同结构型式的曲线梁桥网格划分方法 3. 箱梁剪力柔性梁格法 4. 曲线连续梁桥空间有限元分析梁格法
为了使等效梁格的性能能很好的与实际桥梁相接近，纵向构件的间距一般不超过 1/10 的跨径。
