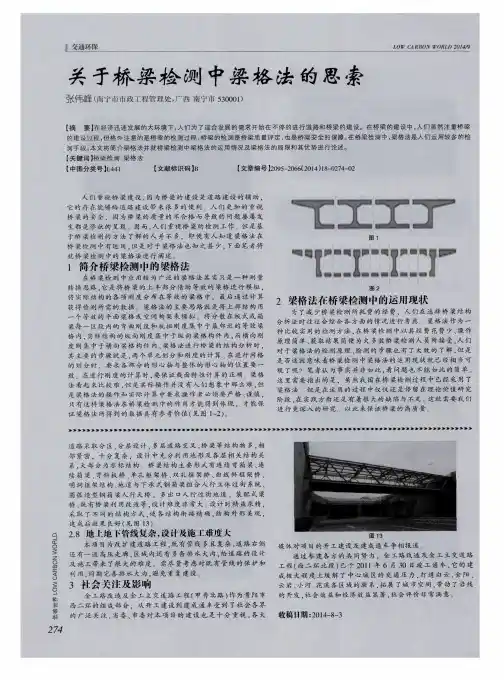

３ 桥梁检测 中梁格 法的运用局 限
作 为 一 种 检 测 方 法 。 梁格 法 与 其 他 的 检 测 方 法 一 样 也 存
２ ． ２ 梁格 法运 用 中不 能准确 的计算 出所 需数据
在 桥 梁 的检 测 里 ． 梁格 法 虽 然被 许 多的 检 测 人 员所 应 用 ．
性 是 可 以 通 过 一 些 其他 的 手段 进 行 弥 补 的 ， 毕竟就技术 而言，
粱格 法 还 是 比 较 先 进 的 ． 以下 笔 者 将 分 享 桥 梁 检 测 中梁 格 法 的优 势 。
但 是在 计 算 的 过 程 中依 旧会 发 现 计 算 的 结 果 并 不 准 确 。 导 致 这 种 情 况 的 原 因 当然 就 是 梁 格 法 检 测 计 算 局 限 所 导 致 的 ， 但
随 着 一 些 新 的 性 能 的桥 的 出现 ．很 多传 统 的桥 梁 结 构 分 相 比之 下 ， 梁格 法 就 得 到 了众 是 更 多的 原 因是 出 自于检 测 人 员 自身 的 问题 ， 因为 其 操 作 过 析 在 桥 梁 检 测 中无 法得 到 运 用 ， 程不符合规范 、 计 算 时 的 失误 、 测量 时 不 够 准 确 等 都 有 可 能 导 多桥 梁建 设 者 的 青 睐 。 并 且 与 其他 的检 测 分 析 手 段相 比 ， 梁格

梁格分析在梁桥计算中的应用摘要：本文论述了梁格法在梁桥结构分析中的应用，并以简支T梁为例进行分析说明。

关键词：梁格法，T梁，横向分布系数Abstract: This paper discusses how to apply the grillage method to analyze the structure of the bridges, and takes the T beam for example.Key words: grillage method , T beam , lateralloaddistributionfactors1. 概述梁格法[1]是将分散的梁板或箱梁某一段内的弯曲和抗扭刚度假定集中于最邻近的等效梁格内，实际结构纵向刚度集中于纵向梁格内，横向刚度集中于横向梁格；原型实际结构和对应的等效梁格承受相同荷载时，两者的挠曲是恒等的；任一梁格内的弯矩、剪力和扭矩应等于该梁格所代表的实际结构部分的内力。

梁格法的难点是刚度等效和荷载等效，如若处理不当，则难得到想要的计算结果。

但是梁格法易于理解和使用，利用计算机计算很方便，计算结果精确有效，被广泛应用。

2. 梁格分析本文只分析梁板式上部结构的梁格分析，并以T梁为例加为详细说明；对于闭口箱梁，这里不作论述。

2.1 梁格划分（1）纵梁与每片T梁中心线重合。

梁格须重合于设计受力线，纵梁间距不宜过大，对于纵梁间距较大，可在纵梁间距中心设置虚拟梁，使结构受力连续，也便于荷载模拟。

（2）对于有横隔板部位，必须设一根梁格与之重合。

若横格板间距较密，可仅在横格板处设横梁，但横梁的间距与纵梁间距须相当，以使结构受力灵敏；若横格板间距较稀，参照纵梁设置原则设置。

（3）对于斜桥，纵梁与横梁一般是正交的，但对于支点处，端横隔梁一般为斜交的，故需根据实际受力和构造进行布设。

2.2 截面特性（1）纵梁梁格惯性矩通常按截面的形心计算。

内梁和边梁是处于不同的水平线，采用二维梁格分析，通常这种差距略而不计；但是考虑板的薄膜作用[1]时，建议采用空间梁格分析，纵梁与横梁间采用刚度很大的构件连接。

（6）计算预应力
对曲线梁桥进行预应力计算，必须计算横截面的剪力中心。对于目前广泛应用结构/桥梁分析软件，发现：只有ANSYS的Beam24
属弹性薄壁杆单元，可以计算单室薄壁杆截面的剪力中心。单箱双室截面，只要左右对称，可以把中腹板略去后按单室截面计算。除此之外的截面，ANSYS也没办法了。预应力钢索要用等效的空间力代替。钢索等效空间力是：竖向分力、水平分力、轴向压力、轴向压力绕主形心轴
U（大致水平）的力矩、水平分力绕剪力中心轴的力矩，共5项。因为钢索分别归属于各主梁，它们的空间力也相应地作用于各主梁，所以轴向压力绕主形心轴V
（大致垂直）的力矩、竖向分力绕剪力中心轴的力矩就不需要考虑了。钢索化为等效空间力之前，要扣除各项应力损失。摩擦损失、回缩损失、松弛损失尚可手算，徐变应力损失只能在梁格的徐变计算中同步得到，或者利用近似公式计算。
在梁格模型里，纵向主梁单元是沿着它的形心走的。变高度梁的形心也是变高度的。即使是等高度梁，
由于底板加厚、考虑翼板有效宽度，形心高度也有变化。这两种情况下的的形心位置，都是跨间高、墩台附近低，象拱一样。所以梁格模型不应当是平面的。对于刚
构体系的梁桥，如果能建立变高度的梁格模型，"拱"的效应就可以计算出来。对与连续梁，采用平面梁格应当足够了。
（3）梁格力学模型支点截面位置
既然在梁格模型的纵向主梁单元是沿着它的形心走的，那么在支点截面，形心是在支点上方一定高度，
梁格模型不应当直接摆放在支点，而应当通过竖向刚臂与支点联系，象个有腿的长条板凳一样。板凳腿的高度还值得讨论。按照经典的弹性薄壁杆理论，弯曲变形是
绕着形心发生的，扭转变形是绕着剪力中心发生的。所以，在计算弯曲效应时，板凳腿取形心高度，在计算扭转效应时，板凳腿取剪力中心高度。但弯曲和扭转是同

方法 。
］舅 鬲 ［ 土
ｂ ）
轴
在城市桥梁 的建设 中 ， 由于 道路 线形 的选 择 ， 通行 量 的要求
和 美 观 上 的要 求 ， 梁 上 部 结 构 已 日 益 采 用 箱 形 截 面 的 连 续 结 桥
构 ， 面的宽度也越来 越宽 ， 桥 这时普 通 的平 面计算 已经不 能满 足 要求 ， 必须通过空间分析才能得 到满意的解答 。 梁格分 析法 的主要思 路 ， 用一个 等效梁格来代 替其上部 结 是
就越能代表真实结构 。但 网络划分 的越细 ， 在实 际工程 中具体 应 截 面变化 处 、 边界 条件变化处 、 隔梁 处、 横 关键 截面 （ 如跨 中 、 四分
用 时也 就 越 麻 烦 ， 费 机 时 就 越 多 ， 际 应 用 也 就 越 不 方 便 。 所 点 ） 耗 实 等一般需 要划 分 ， 常每跨 分成 ８段或更 多 ， 通 即可保证有足 够 以 有 必 要 找 一 种 既能 反 映 结 构 的受 力 特 性 ， 运 用 方 便 的 网络 划 的精度 。研究证 实 ， 于 跨径 ２ 的情况 ， 又 对 ０ｍ 纵桥 向划分 ６个 ～
在梁格分析法 中， 梁与纵梁 的分离必然需 要通过在纵 梁间 纵 的虚拟横 梁来 使得各纵梁共 同承担外力荷载 。若全桥顺桥 向划分
精度也能够满 足设计 要求 ， 以这种方法 在分 析箱梁结 构过程 中 所
得 到 了广 泛 的应 用 。
１ 梁格 法精 度 的影 响 因素
Ｍ 个梁段 ， 有 Ｍ ＋１ 则共 个横截面 ， 每个横截面位置就是 横向梁单
Ｉ 构件
图 １ 箱 形 截 面 梁 格 划 分 示 意 图 表 １ 纵 向 梁格 的 梁 格 性质

版社 , 2004: 3122315. [ 4 ] 陈 馈 ,洪开荣 ,吴学松. 盾构施工技术 [M ]. 北京 :人民交通出版
社 , 2009. [ 5 ] 刘雅丹 ,李贵林. 北京地铁 10号线盾构隧道小半径曲线始发施工
监管实践 [ J ]. 铁道标准设计 , 2008 (12). [ 6 ] 陈大囡 ,郑学峰. 小曲率半径隧道盾构推进的轴线控制 [ J ]. 城市
21311 纵向梁格构件的截面特性
( 1 )弯曲刚度
对于箱形上部结构 ,通常在顶 、底板纵向切开成许
多工字梁 ,如图 1所示 ,根据梁格等效的基本原理 ,梁
格构件的弯曲应力分布应与实际梁理论结果相似 。由
于实际梁受载弯曲时 ,应绕同一中性轴而弯曲 ,因此梁
格构件所代表的每一根工字梁的截面特性应绕整体的
位置 第 1跨跨中 第 2跨跨中 第 3跨跨中 第 4跨跨中
表 1 纵向应力值比较
模型 梁格模型 实体模型 梁格模型 实体模型 梁格模型 实体模型 梁格模型 实体模型
纵梁 1 - 0138 - 0143
1127 1143 - 0152 - 0152 0185 0199
纵梁 2 - 0137 - 0136
成 ,由于剪力流使得腹板产生剪切变形 ,纵向梁格的剪
切面积应等于腹板的横截面积 。
21312 横向梁格构件的截面特性 ( 1 )弯曲刚度
箱梁在横向也产生弯曲变形 。如图 4所示 ,在横
向弯曲中 ,顶板 、底板绕它们Байду номын сангаас同的重心所在水平中性
轴转动 ,横向梁格的惯性矩按绕板的共同重心来计算 ,
故其抗弯刚度如式 (3)所示 。
上部结构中性轴计算 ,即纵向梁格构件的抗弯刚度为

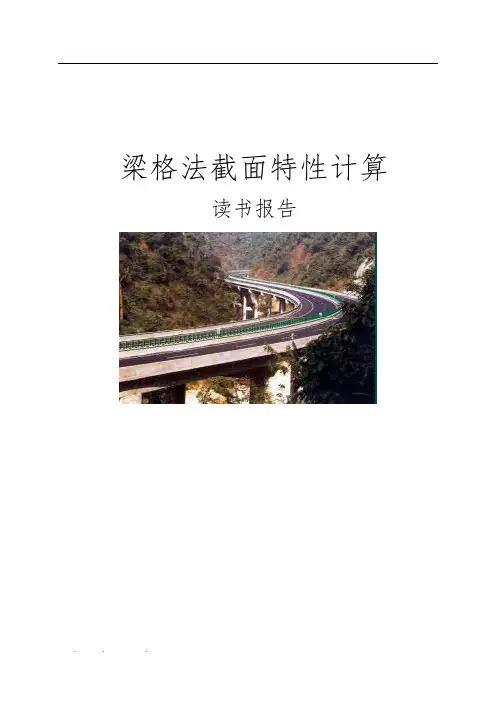

梁格法截面特性计算读书报告目录第一章梁格法简介 (1)1.1梁格法基本思想 (1)1.2梁格网格的划分 (1)1.2.1 纵梁的划分 (2)1.2.2 虚拟横梁的设置间距 (2)第二章梁格分析板式上部结构 (3)2.1 结构类型 (3)2.2 梁格网格 (3)2.3 截面特性计算 (4)2.3.1 惯性矩 (4)2.3.2 扭转 (4)第三章梁格法分析梁板式上部结构 (5)3.1 结构类型 (5)3.2 梁格网格 (5)3.3 截面特性计算 (6)3.3.1 纵向梁格截面特性 (6)3.3.2 横向梁格截面特性 (7)第四章梁格法分析分格式上部结构 (8)4.1 结构形式 (8)4.2 梁格网格 (8)4.3 截面特性计算 (9)4.3.1 纵向梁格截面特性 (9)4.3.2 横向梁格截面特性 (12)第五章箱型截面截面特性计算算例 (15)第一章梁格法简介1.1梁格法基本思想梁格法主要思路是将上部结构用一个等效梁格来模拟，如图1.1示，将分散在板式或箱梁每一段内弯曲刚度和抗扭刚度集中于最邻近的等效梁格内，实际结构的纵向刚度集中于纵向梁格内，而横向刚度则集中于横向梁格构件内。

从理论上讲，梁格必须满足一个等效原则：当原型实际结构和对应的等效梁格承受相同荷载时，两者的挠曲应是恒等的，而且在任一梁格内的弯矩、剪力和扭矩应等于该梁格所代表的实际结构的部分内力。

图1.1 （a）原型上部结构（b）等效梁格1.2梁格网格的划分采用梁格法对桥梁结构进行分析时，首先考虑的是如何对梁格单元的合理划分。

网格划分的枢密程度是保证比拟梁格与实际结构受力等效的必要条件之一。

合理的网格划分，不仅能准确反映结构的受力特征，还能提高工作效率。

1.2.1纵梁的划分纵梁的划分是梁格划分的关键，其划分原则有：1.纵梁划分后，每片纵梁的形心高度大概一致，也就是要保证箱梁截面在纵梁划分之后，每片纵梁的中性轴与箱梁整体截面的中性轴保持一致，这样才能使梁格模型与实际结构在纵向弯曲上等效。

)
18
湖南大学土木工程学院桥梁工程系
3.3 横向梁格构件刚度确定
１）横向梁格构件的弯曲刚度
EIx=E· （横向梁格所代表的截面对X中性轴惯性矩），如果横梁内包
括横隔板，则应计入横隔板的影响。 EIy=E· （横向梁格所代表的截面对Y中性轴惯性矩），如果横梁内包 括横隔板，则应计入横隔板的影响。 2）横向梁格构件的扭转刚度
向构件应与横隔板重心重合。若横隔板间距较大，则必须增加横向虚 拟梁格，其间距一般为反弯点之间距离的1/4。 （二）曲线型箱梁结构 可以采用图2-3所示的曲线 梁格或直线梁格来模拟。
图2-3 曲线梁桥梁格
14
湖南大学土木工程学院桥梁工程系
3.2 纵向梁格构件刚度确定
１）纵向梁格构件的弯曲刚度 如图2-4所示,将箱梁在腹板之间切开,此时各工字梁的重心将不在 同一水平线上,这与实际结构是不相符的。实际梁受弯时，应该绕同一 中心轴弯曲，因此，梁格构件所代表的每一根工字梁的截面特性应绕 整体的上部结构中性轴计算。当截面翼缘较宽或悬臂较大时，应考虑 截面有效宽度影响。 纵向梁格构件的弯曲刚度为：
纵向梁格构件的扭转刚度为： GJ X G (梁格代表的顶板、底板
、腹板等组成的截面的
扭转惯性矩 )
图2-5 截面受扭时剪力分布
17
湖南大学土木工程学院桥梁工程系
3）纵向梁格构件的剪切刚度（自由扭转） 由于剪力流使腹板产生剪切变形，纵向梁格的剪切面积应等于腹板 的横截面面积。
A A f (为对应腹板面积
GJ X G (梁格代表的顶板、底板 、腹板等组成的截面的 扭转惯性矩 )
19
湖南大学土木工程学院桥梁工程系
3）横向梁格构件的剪切刚度
d '3 d "3 GA s l

梁格法原理
梁格法是一种对桥梁结构进行有限元分析的方法，特别是在模拟桥梁上部结构时有着重要的应用。

其基本原理是将桥梁结构等效为一系列的梁格，这些梁格既可以是单一的梁，也可以是由多个梁组成的梁组。

梁格法的关键步骤包括梁格划分、荷载施加以及计算结果分析等。

1. 梁格划分：首先需要根据桥梁结构的实际形状和尺寸将其划分为不同的梁格，并利用有限元软件如桥梁博士V4等自动划分梁格截面，自动强制移轴，自动修正截面抗扭刚度等，以尽可能准确地模拟原型结构的弯曲刚度和抗扭刚度。

梁格的划分需要考虑到桥梁的内力、荷载静力的灵敏度和关键部分的形心轴等因素，以保证梁格模型的准确性。

2. 荷载施加：在梁格模型上施加合适的荷载，如自重、活荷载、风荷载、温度荷载等，以模拟实际结构的受力情况。

3. 计算结果分析：对计算结果进行分析，可以得到各控制点的位移、应力等数据，以及桥梁的整体刚度、应力、变形等信息。

梁格法对于分析宽跨比较大的连续箱梁的荷载试验数据具有很大的优势，能够准确得到箱梁腹板的应力及桥面两侧的挠度数据。

综上所述，梁格法是一种非常有效的分析方法，可以模拟不规则结构的受力情况，在设计和分析桥梁上部结构时具有重要的应用价值。

基于梁格法的曲线桥受力分析摘要：结合工程实例，采用有限元软件Midas/Clvil建立曲线桥单梁法模型与梁格法模型，分析桥梁在恒荷载作用下的内力，并将单梁法与梁格法计算结果对比分析。

关键词：曲线桥；Midas Civil；梁格法中图分类号：文献标志码：文章编号：引言随着城市建设以及交通运输的快速发展，由于对桥梁平面线性的一定需求，使得曲线桥、斜交桥等结构在桥梁建设中得到广泛应用，而曲线桥相较于直线桥具有较强的地形适应性，采用单梁模型来进行简单的近似计算往往一定的误差，而梁格法在分析曲线桥中更为有效。

梁格法能够较好的模拟桥梁结构的受力性能，因此广泛应用于各类桥梁的分析中。

1 梁格法1.1 梁格法基本原理梁格法是应用于实际设计过程中的一种分析方法，它具有广泛的适用性，能应用于格构式结构、梁板式结构和板式结构等多种桥梁结构中，同时兼具计算快捷方便和容易被设计人员理解使用的优点，因此被广泛应用。

梁格法的基本思路是采用一个等效的梁格体系，来比拟桥梁的上部结构。

等效梁格体系的各构件刚度由实际结构对应区域构件的扭转刚度和抗弯刚度等比拟。

其中，实际结构的实际横向刚度比拟为等效梁格横向构件的刚度，而实际结构的纵向刚度则比拟为等效梁格纵向构件的刚度。

按照等效的基本思想，在相同的外荷载分别施加到等效梁格和桥梁上部结构时，等效梁格应产生与桥梁上部结构相同的变形，等效梁格的纵横向构件各位置处的内力都应与桥梁上部结构对应位置处的内力相等。

但采用杆系单元构件构成的等效梁格并不能完全准确的模拟实际结构的受力情况，其存在一定的近似性。

1.2 梁格单元划分整体而言，一定要参照桥梁上部结构与支座状况，一般情况下，梁格划分的越密集越能更好的模拟实际结构，但随之而来的是梁格模型的建立更为复杂，所以必须寻找一个平衡点，既能反应实际结构的受力特点又不会使得梁格模型显得冗杂，所以副梁格进行有效合理的划分至关重要，纵梁划分时，应使各纵向构件的中性轴保持一致，使得各纵向构件的中性轴与整体截面的中性轴在同一高度。

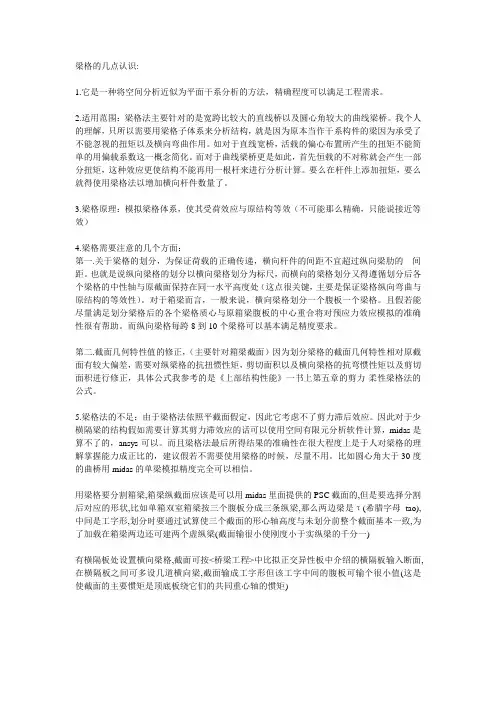

梁格的几点认识:1.它是一种将空间分析近似为平面干系分析的方法，精确程度可以满足工程需求。

2.适用范围：梁格法主要针对的是宽跨比较大的直线桥以及圆心角较大的曲线梁桥。

我个人的理解，只所以需要用梁格子体系来分析结构，就是因为原本当作干系构件的梁因为承受了不能忽视的扭矩以及横向弯曲作用。

如对于直线宽桥，活载的偏心布置所产生的扭矩不能简单的用偏载系数这一概念简化。

而对于曲线梁桥更是如此，首先恒载的不对称就会产生一部分扭矩，这种效应更使结构不能再用一根杆来进行分析计算。

要么在杆件上添加扭矩，要么就得使用梁格法以增加横向杆件数量了。

3.梁格原理：模拟梁格体系，使其受荷效应与原结构等效（不可能那么精确，只能说接近等效）4.梁格需要注意的几个方面：第一.关于梁格的划分，为保证荷载的正确传递，横向杆件的间距不宜超过纵向梁肋的间距。

也就是说纵向梁格的划分以横向梁格划分为标尺，而横向的梁格划分又得遵循划分后各个梁格的中性轴与原截面保持在同一水平高度处（这点很关键，主要是保证梁格纵向弯曲与原结构的等效性）。

对于箱梁而言，一般来说，横向梁格划分一个腹板一个梁格。

且假若能尽量满足划分梁格后的各个梁格质心与原箱梁腹板的中心重合将对预应力效应模拟的准确性很有帮助。

而纵向梁格每跨8到10个梁格可以基本满足精度要求。

第二.截面几何特性值的修正，（主要针对箱梁截面）因为划分梁格的截面几何特性相对原截面有较大偏差，需要对纵梁格的抗扭惯性矩，剪切面积以及横向梁格的抗弯惯性矩以及剪切面积进行修正，具体公式我参考的是《上部结构性能》一书上第五章的剪力-柔性梁格法的公式。

5.梁格法的不足：由于梁格法依照平截面假定，因此它考虑不了剪力滞后效应。

因此对于少横隔梁的结构假如需要计算其剪力滞效应的话可以使用空间有限元分析软件计算，midas是算不了的，ansys可以。

而且梁格法最后所得结果的准确性在很大程度上是于人对梁格的理解掌握能力成正比的，建议假若不需要使用梁格的时候，尽量不用。

高速公路互通立交桥梁结构型式往往体现为高架桥、弯桥、斜桥、异型桥等不规则形状，这些不规则桥梁设计受力分析非常复杂。

本课题系统研究了预应力混凝土在各种互通式立交桥梁结构中应用的特点和要求，采用空间梁格式剖析复杂桥梁结构，较好地解决了各种复杂桥梁的计算问题。

梁格理论即是将桥梁上部结构用一等效梁格来代替，弯梁、斜梁和异型桥与比拟梁格之间的等效关系，主要表现在梁格各构件刚度上。

预应力的作用转化为在梁格各结点上的等效荷载，分析这种等效梁格后再将其结果还原到原结构中。

梁格理论不仅适用于主梁与横梁组成的格子梁桥，而且适用于板式（包括实心板和空心板）、肋板式及箱形截面等大部分上部结构，不仅适用于规则桥梁，同时适用于异形桥梁，通过适当的离散与模型化，可以取得令人满意的工程设计精度。

梁格理论是一种三维空间分析方法，它具有基本概念清晰，易于理解和使用，应用范围较大等特点，在各类桥梁设计中得到广泛应用。

利用该研究成果编制的计算机程序，已成功进行了多座复杂的空间异型预应力混凝土桥梁结构的分析计算。

在剪力-柔性梁格法如果解决实际问题的方面，介绍的都不是很详细，在此希望能通过此论题的开始，起到抛砖引玉的作用，一方面为困惑的设计人员深入了解，另一方面彼此交流互相提高弯桥的设计水平。

目前解决曲线桥梁计算方法有以下几种：1、空间梁元模型法2、空间薄壁箱梁元模型法3、空间梁格模型法4、实体、板壳元模型法第一种方法，是不能考虑桥梁的横向效应的，使用时要求桥梁的宽跨比不易太大。

第二种方法，是第一种方法的改进，主要区别是采用了不同的单元模型，考虑了横向作用如翘曲和畸变。

第四种方法，是解决问题最有效的方法，能够考虑各种结构受力问题。

第三种方法，是目前设计及科研中常采用的方法，其特点是容易掌握，且对设计能保证足够的精度，其中采用比较多的方法是剪力-柔性梁格法，能充分考虑弯桥横向的受力特性。
