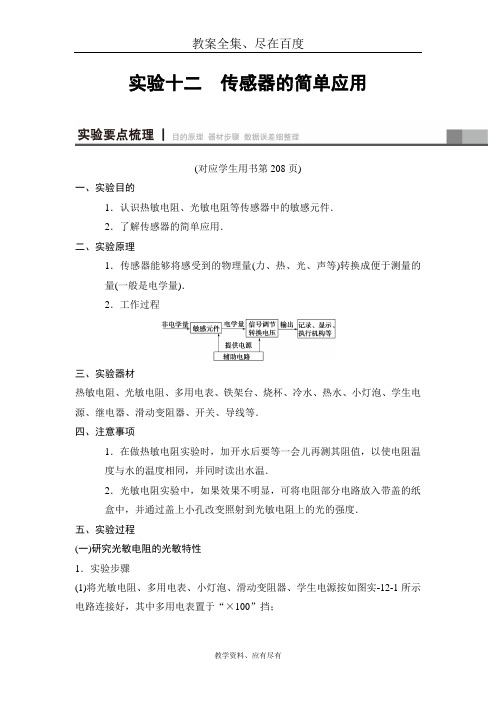

实验十二传感器的简单应用(对应学生用书第208页)一、实验目的1．认识热敏电阻、光敏电阻等传感器中的敏感元件．2．了解传感器的简单应用．二、实验原理1．传感器能够将感受到的物理量(力、热、光、声等)转换成便于测量的量(一般是电学量)．2．工作过程三、实验器材热敏电阻、光敏电阻、多用电表、铁架台、烧杯、冷水、热水、小灯泡、学生电源、继电器、滑动变阻器、开关、导线等．四、注意事项1．在做热敏电阻实验时，加开水后要等一会儿再测其阻值，以使电阻温度与水的温度相同，并同时读出水温．2．光敏电阻实验中，如果效果不明显，可将电阻部分电路放入带盖的纸盒中，并通过盖上小孔改变照射到光敏电阻上的光的强度．五、实验过程(一)研究光敏电阻的光敏特性1．实验步骤(1)将光敏电阻、多用电表、小灯泡、滑动变阻器、学生电源按如图实-12-1所示电路连接好，其中多用电表置于“×100”挡；图实-12-1(2)先测出在室内自然光的照射下光敏电阻的阻值，并记录数据；(3)打开电源，让小灯泡发光，调节小灯泡的亮度使之逐渐变亮，观察表盘指针显示光敏电阻阻值的情况，并记录；(4)用手掌(或黑纸)遮光时光敏电阻阻值又是多少，并记录．2．数据处理把记录的结果填入表中，根据记录数据分析光敏电阻的特性．结论：光敏电阻的阻值被光照射时发生变化，光照增强电阻变小，光照减弱电阻变大．(二)研究热敏电阻的热敏特性1．实验步骤(1)按如图实-12-2所示连接好电路，将热敏电阻绝缘处理；图实-12-2(2)把多用电表置于“欧姆”挡，并选择适当的量程测出烧杯中没有水时热敏电阻的阻值，并记下温度计的示数；(3)向烧杯中注入少量的冷水，使热敏电阻浸没在冷水中，记下温度计的示数和多用电表测量的热敏电阻的阻值；(4)将热水分几次注入烧杯中，测出不同温度下热敏电阻的阻值，并记录．2．数据处理(1)根据记录数据，把测量到的温度、电阻值填入表中，分析热敏电阻的特性．(2)在坐标系中，粗略画出热敏电阻的阻值随温度变化的图线．(3)根据实验数据和R-t图线，得出结论：热敏电阻的阻值随温度的升高而减小，随温度的降低而增大．(对应学生用书第208页)考点一| 热敏电阻的原理及应用某实验小组探究一种热敏电阻的温度特性．现有器材：直流恒流电源(在正常工作状态下输出的电流恒定)、电压表、待测热敏电阻、保温容器、温度计、开关和导线等．(1)若用上述器材测量热敏电阻的阻值随温度变化的特性，请你在图实-12-3的实物图上连线．图实-12-3(2)实验的主要步骤：①正确连接电路，在保温容器中注入适量冷水，接通电源，调节并记录电源输出的电流值；②在保温容器中添加少量热水，待温度稳定后，闭合开关，________，________，断开开关；③重复第②步操作若干次，测得多组数据．(3)实验小组算得该热敏电阻在不同温度下的阻值，并据此绘得图实-12-4所示的R-t关系图线，请根据图线写出该热敏电阻的R-t关系式：R＝________＋________t(Ω)．图实-12-4[解析] (3)根据R ＝U I 就可求出不同温度下热敏电阻的阻值，并据此绘得R -t 图线．在图线上取两点，当t 1＝10 ℃时，R 1＝104 Ω，当t 2＝60 ℃时，R 2＝124 Ω，R -t 图线的斜率为R 2－R 1t 2－t 1＝0.4；将图线延长，图线交于原点，说明t ＝0 ℃时的电阻为100 Ω，故R -t 关系式为R ＝100＋0.4t (Ω)．[答案](1)如图所示(2)②读取温度计示数 读取电压表示数(3)100 0.4(2016·全国Ⅰ卷)现要组装一个由热敏电阻控制的报警系统，要求当热敏电阻的温度达到或超过60 ℃时，系统报警．提供的器材有：热敏电阻，报警器(内阻很小，流过的电流超过I c 时就会报警)，电阻箱(最大阻值为999.9 Ω)，直流电源(输出电压为U ，内阻不计)，滑动变阻器R 1(最大阻值为1 000 Ω)，滑动变阻器R 2(最大阻值为2 000 Ω)，单刀双掷开关一个，导线若干．在室温下对系统进行调节．已知U 约为18 V ，I c 约为10 mA ；流过报警器的电流超过20 mA 时，报警器可能损坏；该热敏电阻的阻值随温度升高而减小，在60 ℃时阻值为650.0 Ω.(1)完成待调节的报警系统原理电路图的连线．图实-12-5(2)电路中应选用滑动变阻器________(填“R 1”或“R 2”)．(3)按照下列步骤调节此报警系统：①电路接通前，需将电阻箱调到一固定的阻值，根据实验要求，这一阻值为________Ω；滑动变阻器的滑片应置于________(填“a”或“b”)端附近，不能置于另一端的原因是_______________________________________________________________________________________________________.②将开关向________(填“c”或“d”)端闭合，缓慢移动滑动变阻器的滑片，直至______________________________________________________．(4)保持滑动变阻器滑片的位置不变，将开关向另一端闭合，报警系统即可正常使用．[解析](1)电路图连接如图．(2)报警器开始报警时，对整个回路有U＝I c (R滑＋R热)代入数据可得R滑＝1 150.0 Ω，因此滑动变阻器应选择R2.(3)①在调节过程中，电阻箱起到等效替代热敏电阻的作用，电阻箱的阻值应为报警器报警时热敏电阻的阻值，即为650.0 Ω.滑动变阻器在电路中为限流接法，滑片应置于b端附近，若置于另一端a时，闭合开关，则电路中的电流I＝18650.0 A≈27.7 mA，超过报警器最大电流20 mA，报警器可能损坏．②开关应先向c 端闭合，移动滑动变阻器的滑片，直至报警器开始报警为止．[答案](1)连线如解析图所示(2) R2(3)①650.0b接通电源后，流过报警器的电流会超过20 mA，报警器可能损坏②c报警器开始报警考点二| 光敏电阻的应用为了节能和环保，一些公共场所使用光控开关控制照明系统．光控开关可采用光敏电阻来控制，光敏电阻是阻值随着光的照度而发生变化的元件(照度可以反映光的强弱，光越强照度越大，照度单位为lx)．某光敏电阻R P在不同照度下的阻值如下表：并说明阻值随照度变化的特点．图实-12-6(2)如图实-12-7所示，当1、2两端所加电压上升至2 V时，控制开关自动启动照明系统．请利用下列器材设计一个简单电路，给1、2两端提供电压，要求当天色渐暗照度降低至1.0 lx时启动照明系统，在虚线框内完成电路原理图．(不考虑控制开关对所设计电路的影响)图实-12-7提供的器材：光敏电阻R P(符号阻值见上表)；直流电源E(电动势3 V，内阻不计)；定值电阻：R1＝10 kΩ，R2＝20 kΩ，R3＝40 kΩ(限选其中之一并在图中标出)；开关S及导线若干.【导学号：84370484】[解析](1)根据表中的数据，在坐标系中描点连线，得到如图所示的变化曲线．由图可知光敏电阻阻值随照度变化的特点：光敏电阻的阻值随光照强度的增大非线性减小．(2)因天色渐暗、照度降低至1.0 lx时启动照明系统，此时光敏电阻阻值为20 kΩ，两端电压为2 V，电源电动势为3 V，故应加上一个分压电阻，分压电阻阻值为10 kΩ，即选用R1.此电路的原理图如图所示．[答案]见解析为了研究光敏电阻在室内正常光照射和室外强光照射时电阻的大小关系，某同学用如图甲所示的电路进行实验，得出两种U-I图线，如图乙所示．甲乙(1)根据U-I图线可知正常光照射时光敏电阻的阻值为________Ω，强光照射时电阻为________Ω；(2)若实验中所用电压表的内阻约为5 kΩ，毫安表的内阻约为100 Ω，考虑到电表内阻对实验结果的影响，此实验中________(选填“正常光照射时”或“强光照射时”)测得的电阻误差较大．若测量这种光照下的电阻，则需将实物图中毫安表的连接方式采用________(选填“内接”或“外接”)法进行实验，实验结果较为准确.[解析](1)光敏电阻的阻值随光照的增强而减小，结合图乙知正常光照射时R 1＝U 1I 1＝ 2.4 V 0.8×10－3A ＝3 000 Ω，强光照射时R 2＝U 2I 2＝0.8 V 4.0×10－3A＝200 Ω；(2)实验电路采用的是毫安表内接法，测得的结果比真实值偏大，当待测电阻远大于毫安表电阻时实验误差较小，所以强光照射时误差较大；强光照射时采用毫安表外接法实验结果较为准确．[答案](1)3 000 200 (2)强光照射时 外接考点三| 传感器在实际中的应用利用传感器可以探测、感受外界的信号、物理条件等．图实-12-8甲所示为某同学用传感器做实验得到的小灯泡的U -I 关系图线．甲 乙丙图实-12-8(1)实验室提供的器材有：电流传感器、电压传感器、滑动变阻器A (阻值范围0～10 Ω)、滑动变阻器B (阻值范围0～100 Ω)、电动势为6 V 的电源(不计内阻)、小灯泡、开关、导线若干．该同学做实验时，滑动变阻器选用的是________(选填“A ”或“B ”)；请在图实-12-9乙的方框中画出该实验的电路图．(2)如果将该小灯泡接入图实-12-8丙所示的电路中，已知电流传感器的示数为0.3A，电源电动势为3 V．则此时小灯泡的电功率为________W，电源的内阻为________Ω.[答案](1)A实验电路图如图所示(2)0.69(0.66～0.72均可) 2.33(2.00～2.67均可)传感器是把非电学量(如速度、温度、压力等)的变化转换成电学量的变化的一种元件，在自动控制中有着相当广泛的应用．有一种测量人的体重的电子秤，其测量部分的原理图如图中的虚线框所示，它主要由压力传感器R(电阻值会随所受压力大小发生变化的可变电阻)和显示体重大小的仪表○A (实质是理想电流表)组成．压力传感器表面能承受的最大压强为1×107Pa，且已知压力传感器R的电阻与所受压力的关系如表所示．设踏板和压杆的质量可以忽略不计，接通电源后，压力传感器两端的电压恒为4.8 V，g取10 m/s2.请作答：(2)如果某人站在该秤踏板上，电流表刻度盘的示数为20 mA，这个人的质量是________kg.[解析](1)由题表格知，踏板空载时，压力传感器的电阻R＝300 Ω，此时○A中电流I＝UR＝4.8300A＝1.6×10－2 A.(2)当电流I′＝20 mA＝2×10－2 A时，压力传感器的电阻R′＝UI′＝4.82×10－2Ω＝240 Ω，由表格可知，这个人受到的重力为500 N，此人质量为50 kg.[答案](1)1.6×10－2(2)50[随堂训练]1．某同学通过实验制作一个简易的温控装置，实验原理电路图如图实-12-9所示，继电器与热敏电阻R t、滑动变阻器R串联接在电源E两端，当继电器的电流超过15 mA时，衔铁被吸合，加热器停止加热，实现温控．继电器的电阻约20 Ω，热敏电阻的阻值R t与温度t的关系如下表所示．12变阻器R1(0～200 Ω)、滑动变阻器R2(0～500 Ω)、热敏电阻R t、继电器、电阻箱(0～999.9 Ω)、开关S、导线若干．为使该装置实现对30 ℃～80 ℃之间任一温度的控制，电源E应选用________(选填“E1”或“E2”)，滑动变阻器R应选用________(选填“R1”或“R2”)．图实-12-9图实-12-10(2)实验发现电路不工作．某同学为排查电路故障，用多用电表测量各接点间的电压，则应将如图实-12-10所示的选择开关旋至________(选填“A”“B”“C”或“D”)．(3)合上开关S，用调节好的多用电表进行排查．在图实-12-9中，若只有b、c间断路，则应发现表笔接入a、b时指针________(选填“偏转”或“不偏转”)，接入a、c时指针________(选填“偏转”或“不偏转”)．(4)排除故障后，欲使衔铁在热敏电阻为50 ℃时被吸合，下列操作步骤的正确顺序是________．(填写各步骤前的序号)①将热敏电阻接入电路②观察到继电器的衔铁被吸合③断开开关，将电阻箱从电路中移除④合上开关，调节滑动变阻器的阻值⑤断开开关，用电阻箱替换热敏电阻，将阻值调至108.1 Ω[解析](1)若实现对30 ℃温度的控制继电器和R t的电压U＝0.015×(20＋199.5) V≈3.29 V因此符合要求的电源应选E2.若实现对80 ℃温度的控制对全电路有U＝I(R继＋R t＋R)即6 V＝0.015 A×(20 Ω＋49.1 Ω＋R)解得R＝330.9 Ω.因此滑动变阻器应选R2.(2)用多用电表测量直流电压时，选择开关应旋至C(直流电压挡)．(3)a、b间电压为0，指针不偏转．接入a、c时，多用电表与电源等构成回路，指针偏转．(4)连接电路时，先用电阻箱代替热敏电阻，调节滑动变阻器阻值，衔铁被吸合时，调节完毕，移除电阻箱换为热敏电阻即可，正确的顺序为⑤④②③①.[答案](1)E2R2(2)C(3)不偏转偏转(4)⑤④②③①2．为了节能环保，一些公共场所使用光控开关控制照明系统．光控开关可采用光敏电阻来控制．光敏电阻是阻值随着光照度的变化而发生变化的元件(照度可以反映光的强弱，光越强照度越大，照度单位为lx)．(1)某光敏电阻R在不同照度下的阻值如表中所示，根据表中已知数据，在如图实-12-11所示坐标系中描绘出了阻值随照度变化的曲线．由图象可求出照度为1.0 lx时的电阻约为________kΩ.图实-12-11电，利用照明电源为路灯供电．为达到天亮灯熄、天暗灯亮的效果，路灯应接在________(填“AB”或“BC”)之间，请用笔画线代替导线，正确连接电路元件．图实-12-12(3)用多用电表“×10 Ω”档，按正确步骤测量图中电磁铁线圈电阻时，指针示数如图实-12-13所示，则线圈的电阻为________Ω.已知当线圈中的电流大于或等于2 mA时，继电器的衔铁将被吸合．图中直流电源的电动势E＝6 V，内阻忽略不计，滑动变阻器有三种规格可供选择：R1(0～10 Ω，2 A)、R2(0～200 Ω，1 A)、R3(0～1 750Ω，1 A)．要求天色渐暗照度降低至1.0 lx时点亮路灯，滑动变阻器应选择________(填“R1”“R2”或“R3”). 为使天色更暗时才点亮路灯，应适当地________(填“增大”或“减小”)滑动变阻器的电阻.【导学号：84370485】图实-12-13[解析](1)由描点绘出的图象可以找出照度为1.0 lx时光敏电阻的阻值为2.0 kΩ；(2)电源与开关、滑动变阻器、光敏电阻和电磁铁串联起来．当受光照作用较强时，光敏电阻阻值较小，通过电磁铁的电流较大，对衔铁磁力增大，与触点C 接通，此时应使路灯不亮，故路灯应接在AB之间；(3)多用电表读数为14，乘以倍率“×10”，故线圈电阻为140 Ω.由闭合电路欧姆定律可知，电路总电阻达到3 kΩ时，电路接通，故滑动变阻器电阻应与光敏电阻同一数量级，故滑动变阻器选择R3.天色更暗，光敏电阻阻值增大，为使路灯此时点亮，则滑动变阻器电阻应减小．[答案](1)2.0(误差允许范围内均对)(2)AB接线图如图所示(3)140R3减小(2017·郑州模拟)实验室备有以下器材：电压传感器、电流传感器、滑动变阻器R1(阻值变化范围0～20 Ω)、滑动变阻器R2(阻值变化范围0～1 000 Ω)、电动势适当的电源、小灯泡(4 V,2 W)、开关、导线若干．(1)要完整地描绘小灯泡的U-I曲线，请在方框中画出实验电路图，并标出所用滑动变阻器的符号．(2)实验中描绘出的小灯泡U-I曲线如图所示，由图可知，小灯泡灯丝电阻随温度升高而________(填“增大”“减小”或“不变”)．(3)如果用上述器材测量所给电源的电动势和内电阻，实验电路如图甲所示，图中R0是阻值为9.0 Ω的保护电阻，实验中测得多组数据记录在下表中，试在同一坐标系中画出等效电源的U-I图象，由图象可求出电源自身内阻约为________Ω.甲乙(4)若将上述小灯泡直接与电源和保护电阻组成串联电路，如图乙所示，此时小灯泡消耗的电功率约为________W.[解析](1)描绘灯泡的伏安特性曲线，电压与电流应从零开始变化，滑动变压器要采用分压接法，由于灯泡的阻值较小，电流表应用外接法，电路图如图所示．(2)由图示U -I 图象可知，随电压和电流的增大，灯泡实际功率增大，灯丝温度升高，电压与电流的比值增大，由此可知，灯泡灯丝电阻随温度升高而增大． (3)根据表中数据作出电源U -I 图象如图所示，由图示图象可知，电源内阻r ＝ΔUΔI －R 0＝60.6 Ω－9 Ω＝1 Ω.(4)由图示图象可知，灯泡两端电压为2.1 V ，电流为0.39 A ，灯泡的电功率为P ＝UI ＝2.1×0.39 W ≈0.82 W. [答案] 见解析。
实验十二传感器的简单使用板块一主干梳理·夯实基础1研究热敏电阻的热敏特性◆实验步骤1．按下图连接好电路，将热敏电阻绝缘处理。
2．把多用电表置于“欧姆”挡，并选择适当的量程测出烧杯中没有水时热敏电阻的阻值，并记下温度计的示数。
3．向烧杯中注入少量的冷水，使热敏电阻浸没在冷水中，记下温度计的示数和多用电表测量的热敏电阻的阻值。
4．将热水分几次注入烧杯中，测出不同温度下热敏电阻的阻值，并记录。
◆数据处理1．根据记录数据，把测量到的温度、电阻值填入表中，分析热敏电阻的特性。
2．在坐标系中，粗略画出热敏电阻的阻值随温度变化的图线，如图所示。
3．根据实验数据和R-t图线，得出结论：热敏电阻的阻值随温度的升高而减小，随温度的降低而增大。
2研究光敏电阻的光敏特性◆实验步骤1．将光敏电阻、多用电表、小灯泡、滑动变阻器按如图所示电路连接好，其中多用电表置于“×100”挡。
2．先测出在室内自然光的照射下光敏电阻的阻值，并记录数据。
3．打开电源，让小灯泡发光，调节小灯泡的亮度使之逐渐变亮，观察表盘指针显示电阻阻值的情况，并记录。
4．用手掌(或黑纸)遮光，观察表盘指针显示电阻阻值的情况，并记录。
◆数据处理把记录的结果填入表中，根据记录数据分析光敏电阻的特性。
结论：光敏电阻的阻值被光照射时发生变化，光照增强电阻变小，光照减弱电阻变大。
◆误差分析1．温度计读数带来的误差，可以选用精度高的温度计读数三次取平均值。
2．欧姆表的读数带来的误差，可以对同一温度、同一光照强度下的电阻读数三次取平均值。
◆注意事项1．在做热敏电阻实验时，加开水后要等一会儿再测其阻值，以使电阻温度与水的温度相同，并同时读出水温和电阻值。
2．光敏电阻实验中，如果效果不明显，可将光敏电阻部分电路放入带盖的纸盒中，并通过盖上小孔改变照射到光敏电阻上的光的强度。
3．欧姆表每次换挡后都要重新调零。
板块二考点细研·悟法培优考点1 热敏电阻的应用例1热敏电阻是传感电路中常用的电子元件，现用伏安法研究电阻在不同温度下的伏安特性曲线，要求特性曲线尽可能完整。
第3讲实验：传感器的简单应用微知识1 实验目的1．了解传感器的工作过程，掌握敏感元件的特性。
2．学会传感器的简单使用。
微知识2 实验原理传感器是将它感受的物理量(如力、热、光、声等)转换成便于测量的量(一般是电学量)，其工作过程是通过对某一物理量敏感的元件将感受到的信号按一定规律转换成便于利用的信号。
例如，光电传感器是利用光敏电阻将光信号转换成电信号，热电传感器是利用热敏电阻或金属热电阻将温度信号转换成电信号，转换后的信号经过电子电路的处理就可以达到自动控制、遥控等各种目的了。
微知识3 实验器材热敏电阻，光敏电阻，烧杯，温度计，热水，多用电表，小灯泡，学生电源，开关与导线，滑动变阻器，铁架台，光电计数器。
微知识4 实验步骤1．研究热敏电阻的热敏特性(1)按图所示连接好电路，将热敏电阻绝缘处理，多用电表的选择开关置于“×100”挡。
(2)先用多用电表测出烧杯中没有热水时热敏电阻的阻值，并记下温度计的示数。
(3)向烧杯中注入少量的冷水，使热敏电阻浸没在冷水中，记下温度计的示数和多用电表测量的热敏电阻的阻值。
(4)将热水分几次注入烧杯中，测出不同温度下热敏电阻的阻值，并记录。
(5)根据记录数据，分析热敏电阻的特性。
2．研究光敏电阻的光敏特性(1)将光电传感器、多用电表、灯泡、滑动变阻器按图所示电路连接好，其中多用电表置于“×1 k”挡。
(2)先测出小灯泡不发光时光敏电阻的阻值，并记录数据。
(3)打开电源，让小灯泡发光，调节小灯泡的亮度，使之逐渐变亮，观察表盘指针显示电阻阻值的情况，并记录。
(4)根据记录数据，分析光敏电阻的特性。
3．将手掌或一个厚纸板插入光源和光电计数器之间，观察、分析光电计数器的工作原理。
微知识5 数据处理根据上面记录的数据，完成以下表格内容。
1．研究热敏电阻的热敏特性2.研究光敏电阻的光敏特性微知识6 注意事项1．热敏电阻、烧杯、温度计容易破损，实验中注意轻拿轻放。
实验目的1.认识热敏电阻、光敏电阻等敏感元件的特性。
2.了解传感器的简单应用。
实验原理1.传感器能够将感受到的物理量(力、热、光、声等)转换成便于测量的量(一般是电学量)。
2.其工作过程如图所示。
实验器材热敏电阻、光敏电阻、多用电表、铁架台、烧杯、冷水、热水、小灯泡、学生电源、继电器、滑动变阻器、开关、导线等。
实验过程1.研究热敏电阻的热敏特性(1)实验步骤a.按图示连接好实物,热敏电阻做绝缘处理。
b.将多用电表置于“欧姆”挡,选择适当的量程测出烧杯中没有热水时热敏电阻的阻值,并记下温度计的示数。
c.向烧杯中注入少量的冷水,使热敏电阻浸没在冷水中,记下温度计的示数和多用电表测量的热敏电阻的阻值。
d.将热水分几次注入烧杯中,测出不同温度下热敏电阻的阻值,并记录。
(2)数据处理a.根据记录数据,把测量到的温度、电阻值填入表中,分析热敏电阻的特性。
次数待测量温度/℃电阻/Ωb.在图示坐标系中,粗略画出热敏电阻的阻值随温度变化的图线。
c.根据实验数据和R-t图线,得出结论:热敏电阻的阻值随温度的升高而减小,随温度的降低而增大。
2.研究光敏电阻的光敏特性(1)实验步骤a.将光敏电阻、多用电表、灯泡、滑动变阻器按图示的电路连接好,其中多用电表置于欧姆“×100”挡。
b.先测出在室内自然光的照射下光敏电阻的阻值,并记录数据。
c.接通电源,让小灯泡发光,调节滑动变阻器使小灯泡逐渐变亮,观察表盘指针显示电阻阻值的情况,并记录。
d.用手掌(或黑纸)遮住光,观察光敏电阻的阻值并记录。
(2)数据处理把记录的结果填入表中,根据记录数据分析光敏电阻的特性。
光照强度弱中强无光照射阻值/Ω结论:光敏电阻被光照射时阻值发生变化,光照增强电阻变小,光照减弱电阻变大。
(2018武汉武钢三中测试)现要组装一个由热敏电阻控制的报警系统,要求当热敏电阻的温度达到或超过60℃时,系统报警。
提供的器材有:热敏电阻,报警器(内阻很小,流过的电流超过I c时就会报警),电阻箱(最大阻值为999.9Ω),直流电源(输出电压为U,内阻不计),滑动变阻器R1(最大阻值为1000Ω),滑动变阻器R2(最大阻值为2000Ω),单刀双掷开关一个,导线若干。
1 实验十二 传感器简单使用 一、研究热敏电阻的热敏特性
二、研究光敏电阻的光敏特性 2 注意事项 1．在做热敏实验时，加开水后要等一会儿再测其阻值，以使电阻温度与水的温度相同，并同时读出水温。 2．光敏实验中，如果效果不明显，可将电阻部分电路放入带盖的纸盒中，并通过盖上小孔改变射到光敏电阻上的光的多少。 3．欧姆表每次换挡后都要重新调零。
考点1 基础实验 [例1] 为了节能和环保，一些公共场所使用光控开关控制照明系统。光控开关可采用光敏电阻来控制，光敏电阻是阻值随着光的照度变化而发生变化的元件(照度可以反映光的强弱，光越强照度越大，照度单位为lx)。某光敏电阻RP在不同照度下的阻值如下表： 照度(lx) 0.2 0.4 0.6 0.8 1.0 1.2 电阻(kΩ) 75 40 28 23 20 18
(1)根据表中数据，请在如图甲所示的坐标系中描绘出阻值随照度变化的曲线，并说明阻值随照度变化的特点。 3
(2)如图乙所示，当1、2两端所加电压上升至2 V时，控制开关自动启动照明系统。请利用下列器材设计一个简单电路，给1、2两端提供电压，要求当天色渐暗照度降低至1.0 lx时启动照明系统，在虚线框内完成电路原理图。(不考虑控制开关对所设计电路的影响) 提供的器材如下：
光敏电阻RP(符号，阻值见上表)； 直流电源E(电动势3 V，内阻不计)； 定值电阻：R1＝10 kΩ，R2＝20 kΩ，R3＝40 kΩ(限选其中之一并在图中标出)；开关S及导线若干。
解析 (1)描绘图象应注意：各点均匀分布在图线两侧，且图线应用平滑曲线，而不能只是各点的连线。光敏电阻的阻值随照度变化的曲线如图a所示，电阻的阻值随光照度的增大而减小。 4 (2)根据串联电阻的正比分压关系，E＝3 V，当照度降低至1.0 lx时，其电压升至2 V，由图线a知，此时光敏电阻RP＝20 kΩ，URP＝2 V，则串联电阻分压UR＝1 V，由URPUR＝RPR＝2
得R＝RP2＝10 kΩ，故选定值电阻R1，电路原理图如图b所示。 答案 见解析
本题考查了实验数据的处理、图象的分析和光控照明电路的设计，通过图象得出了光敏电阻随光照度的增大阻值减小的特点。在设计光控照明电路时，正好利用了光敏电阻的这个特点，利用串联电路的分压特点，来实现光敏电阻对光控开关的控制。 5
如图是测试热敏电阻R的实验电路图，滑动变阻器调节到某一定值，实验中观察到当温度升高时灯更亮，下列对该实验现象分析正确的是( ) A．电路中电流减小了 B．电路中电流增大了 C．温度升高时，热敏电阻的阻值增大 D．温度升高时，灯泡电阻的阻值减小 答案 B 解析 灯更亮说明灯泡的电功率更大了；由灯泡电功率P＝I2R可知，电路中电流增大了，故A错误、B正确；温度升高时，电路中电流增大了，说明热敏电阻与灯泡组成的串联电路电阻减小，灯泡电阻的阻值将增大，故热敏电阻的阻值减小，故C错误；温度升高时，灯泡电阻的阻值将增大，D错误。 考点2 创新实验
[例2] (2017·洛阳一模)某同学要研究一质地均匀、圆柱形的热敏电阻电阻率随温度的变化规律，其部分步骤如下： (1)用游标为20分度的卡尺测量其长度如图甲所示，由图可知其长度为________mm。
(2)用螺旋测微器测量其直径如图乙，由图可知其直径为________ mm。 (3)该同学利用以下实验器材设计实验研究热敏电阻阻值随温度的变化规律： A．热敏电阻(常温下约300 Ω) B．温度计 C．电流表A1(0～60 mA，约10 Ω) 6
D．电流表A2(0～3 A，约0.1 Ω) E．电压表V(0～6 V，约15 kΩ) F．滑动变阻器R1(200 Ω，0.5 A) G．滑动变阻器R2(5 Ω，2 A) H．蓄电池(9 V,0.05 Ω) I．开关一个，带夹的导线若干 ①实验要求通过热敏电阻的电流从零开始增加，电流表应选择________，滑动变阻器选择________。 ②为精确测量该热敏电阻，请在下图中完成实验器材连接。
解析 (1)游标卡尺的读数为50 mm＋11×0.05 mm＝50.55 mm。 (2)螺旋测微器的读数为4.5 mm＋30.0×0.01 mm＝4.800 mm。
(3)①估算电路中电流值I＝ER＝9300 A＝30 mA，电流表应选C。实验要求电流从零开始增加，即滑动变阻器采用分压式接法，所以滑动变阻器应选阻值小的G。 ②电路连接如图所示。 7
答案 (1)50.55 (2)4.800(4.799～4.801均正确) (3)①C G ②图见解析
该题考查游标卡尺和螺旋测微器的读数，实验仪器的选择、实验电路的设计和实物连接，在电路设计中主要考查电流表外接法和滑动变阻器的分压式接法，这一点和电学其他实验没有很大区别。题目中的传感器只是电路中的一个元件。因此，与传感器有关的实验大都可以利用常规电学实验的思路来解题。
(多选)如图所示的电路中，当半导体材料做成的热敏电阻浸泡到热水中时，电流表示数增大，则说明( )
A．热敏电阻在温度越高时，电阻越大 B．热敏电阻在温度越高时，电阻越小 C．半导体材料温度升高时，导电性能变差 D．半导体材料温度升高时，导电性能变好 答案 BD 解析 热敏电阻浸泡在热水中，电流表示数变大，说明温度越高，热敏电阻阻值越小，半导体材料导电性能变好，故B、D正确。
1．(多选)压敏电阻的阻值随所受压力的增大而减小，有位同学设计了利用压敏电阻判断升降机运动状态的装置，其工作原理如图所示，将压敏电阻固定在升降机底板上，其上放置一个物块，在升降机运动过程的0到t1时间内，升降机静止，电流表示数I0，则( ) 8
A．t1到t2时间内升降机匀速上升 B．t1到t2时间内升降机加速上升 C．t2到t3时间内升降机匀速上升 D．t2到t3时间内升降机匀加速上升 答案 BD 解析 0到t1时间内，升降机静止，则物块对压敏电阻的压力等于物块的重力G；t1到t2时间内电流变大，说明电路的总电阻减小，压敏电阻减小，说明压力变大且大于G，则升
降机加速上升，A错误、B正确；t2到t3时间内电流不变，但是大于I0，说明压敏电阻受不变的压力(大于G)作用，故可知升降机匀加速上升，D正确、C错误。
2. (多选)如图所示，Rt为正温度系数热敏电阻，R1为光敏电阻，R2和R3均为定值电阻，电源电动势为E，内阻为r，为理想电压表，现发现电压表示数增大，可能的原因是( ) A．热敏电阻温度升高，其他条件不变 B．热敏电阻温度降低，其他条件不变 C．光照增强，其他条件不变 D．光照减弱，其他条件不变 答案 BD 9
解析 电压表示数变大，而R3为定值电阻，说明流经R3的电流增大，由电路结构可知，这可能是由于Rt减小或R1增大，由正温度系数热敏电阻和光敏电阻特性知，可能是由于温度降低或光照减弱，故B、D正确，A、C错误。 3．(多选)如图所示为光敏电阻自动计数器的示意图，其中R1为光敏电阻，R2为定值电阻。此光电计数器的基本工作原理是( )
A．当有光照射R1时，信号处理系统获得高电压 B．当有光照射R1时，信号处理系统获得低电压 C．信号处理系统每获得一次低电压就计数一次 D．信号处理系统每获得一次高电压就计数一次 答案 AC 解析 当光照射到光敏电阻R1上时，R1电阻减小，电路中电流增大，R2两端电压升高，信号处理系统得到高电压；当光照被物体挡住时，光敏电阻R1增大，电路中电流减小，R2
两端电压降低，信号处理系统得到低电压，所以计数器每由高电压转到低电压，就计一个数，
从而达到自动计数目的，由以上分析A、C正确。
4. (2017·河南安阳一模)(多选)如图所示，电源电动势为E，内阻为r，R1为定值电阻，R2为光敏电阻。光强增大时，R2的阻值减小，R3为滑动变阻器，平行板电容器与定值电阻R110
并联，闭合开关，下列判断正确的是( ) A．仅增加光照强度时，电容器所带电荷量将减小 B．仅减弱光照强度时，电源的输出功率一定减小 C．仅将滑动变阻器的滑片向上移动时，电容器贮存的电场能将减小 D．仅将滑动变阻器的滑片向下移动时，电源的效率将增大 答案 CD 解析 仅增加光照强度，则R2电阻变小，总电阻变小，总电流变大，电源内阻分压变大，路端电压变小，则通过R3的电流变小，通过R1的电流变大，则R1的分压变大，电容器电压变大，带电荷量增加，A错误；仅减弱光照强度，R2电阻变大，电源的输出功率由内、外电阻关系决定，因其大小关系不确定，所以不能判断电源输出功率的变化，B错误；滑动变阻器的滑片向上移动时电阻减小，外电阻变小，路端电压变小，则电容器的电压变小，贮存的电场能减小，C正确；滑动变阻器的滑片向下移动时电阻增大，外电阻增大，路端电压增大，则电源效率增大，D正确。
5．(2016·北京高考) 热敏电阻常用于温度控制或过热保护装置中。图为某种热敏电阻和金属热电阻的阻值R随温度t变化的示意图。由图可知，这种热敏电阻在温度上升时导电能力________(选填“增强”或“减弱”)；相对金属热电阻而言，热敏电阻对温度变化的影响更________(选填“敏感”或“不敏感”)。 答案 增强 敏感 解析 由题图可得出热敏电阻的阻值随温度升高而减小，随着阻值减小导电能力增强。在变化相同的温度时，热敏电阻阻值变化量要大于金属热电阻，故热敏电阻对温度变化反应更敏感。 6．如图所示，图甲为热敏电阻的Rt图象，图乙为用此热敏电阻R和继电器组成的一个简单恒温箱温控电路，继电器的电阻为100 Ω。 当线圈的电流大于或等于20 mA时，继电器的衔铁被吸合。为继电器线圈供电的电池的电动势E＝9.0 V，内阻可以不计。图中的“电源”是恒温箱加热器的电源。则：
