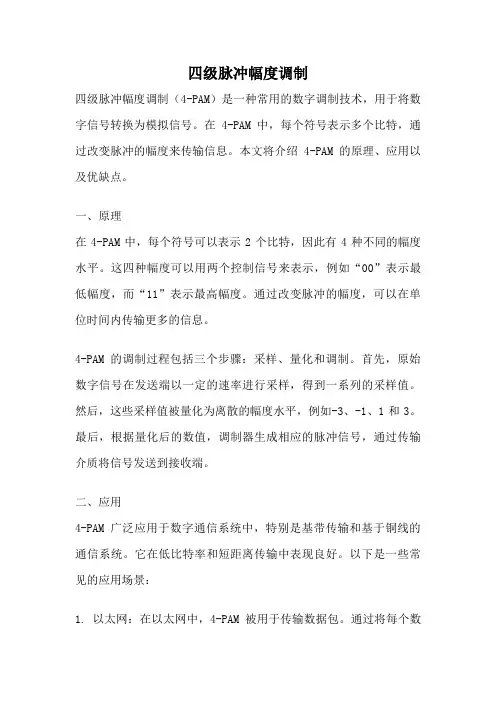

四级脉冲幅度调制四级脉冲幅度调制（4-PAM）是一种常用的数字调制技术，用于将数字信号转换为模拟信号。
在4-PAM中，每个符号表示多个比特，通过改变脉冲的幅度来传输信息。
本文将介绍4-PAM的原理、应用以及优缺点。
一、原理在4-PAM中，每个符号可以表示2个比特，因此有4种不同的幅度水平。
这四种幅度可以用两个控制信号来表示，例如“00”表示最低幅度，而“11”表示最高幅度。
通过改变脉冲的幅度，可以在单位时间内传输更多的信息。
4-PAM的调制过程包括三个步骤：采样、量化和调制。
首先，原始数字信号在发送端以一定的速率进行采样，得到一系列的采样值。
然后，这些采样值被量化为离散的幅度水平，例如-3、-1、1和3。
最后，根据量化后的数值，调制器生成相应的脉冲信号，通过传输介质将信号发送到接收端。
二、应用4-PAM广泛应用于数字通信系统中，特别是基带传输和基于铜线的通信系统。
它在低比特率和短距离传输中表现良好。
以下是一些常见的应用场景：1. 以太网：在以太网中，4-PAM被用于传输数据包。
通过将每个数据包分成多个符号，可以提高传输速率。
2. 数字音频广播：在数字音频广播中，4-PAM被用于将音频信号转换为模拟信号。
这种调制方式可以提供更好的音质和更高的抗干扰性能。
3. 无线通信：在无线通信中，4-PAM被用于基带传输和射频信号调制。
通过采用4-PAM调制技术，可以实现更高的数据传输速率和更低的误码率。
三、优缺点4-PAM有以下几个优点：1. 高效的频谱利用：相比于2-PAM调制，4-PAM可以在同样的带宽内传输更多的信息，提高频谱利用率。
2. 较低的传输功率：由于4-PAM在单位时间内传输更多的信息，相同的传输速率可以以较低的传输功率实现。
3. 简单的调制解调器设计：与其他调制技术相比，4-PAM的调制解调器设计较为简单，降低了系统的复杂性和成本。
然而，4-PAM也存在一些缺点：1. 对噪声和失真敏感：由于4-PAM的幅度水平较多，对噪声和信道失真的容忍度较低，容易导致误码率的增加。

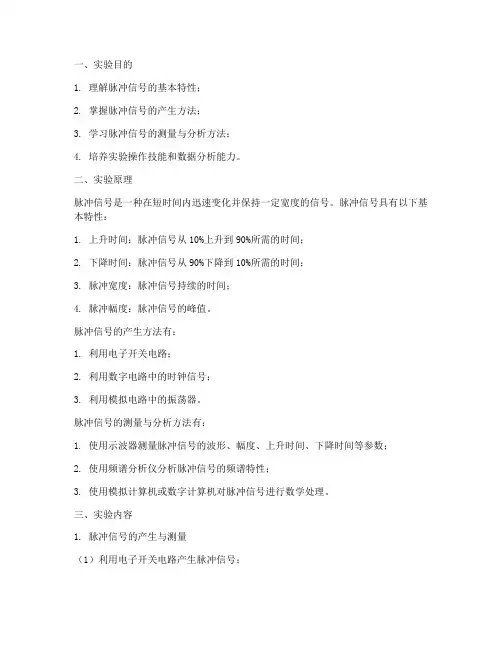

一、实验目的1. 理解脉冲信号的基本特性；2. 掌握脉冲信号的产生方法；3. 学习脉冲信号的测量与分析方法；4. 培养实验操作技能和数据分析能力。
二、实验原理脉冲信号是一种在短时间内迅速变化并保持一定宽度的信号。
脉冲信号具有以下基本特性：1. 上升时间：脉冲信号从10%上升到90%所需的时间；2. 下降时间：脉冲信号从90%下降到10%所需的时间；3. 脉冲宽度：脉冲信号持续的时间；4. 脉冲幅度：脉冲信号的峰值。
脉冲信号的产生方法有：1. 利用电子开关电路；2. 利用数字电路中的时钟信号；3. 利用模拟电路中的振荡器。
脉冲信号的测量与分析方法有：1. 使用示波器测量脉冲信号的波形、幅度、上升时间、下降时间等参数；2. 使用频谱分析仪分析脉冲信号的频谱特性；3. 使用模拟计算机或数字计算机对脉冲信号进行数学处理。
三、实验内容1. 脉冲信号的产生与测量（1）利用电子开关电路产生脉冲信号；（2）将产生的脉冲信号输入示波器，观察并记录脉冲信号的波形、幅度、上升时间、下降时间等参数；（3）根据测量结果，分析脉冲信号的基本特性。
2. 脉冲信号的频谱分析（1）利用频谱分析仪分析脉冲信号的频谱特性；（2）观察并记录脉冲信号的频谱图；（3）分析脉冲信号的频谱特性，了解脉冲信号中的谐波成分。
3. 脉冲信号的数学处理（1）使用模拟计算机或数字计算机对脉冲信号进行数学处理；（2）分析处理后的脉冲信号，观察其特性变化；（3）总结脉冲信号数学处理的方法及效果。
四、实验步骤1. 脉冲信号的产生与测量（1）搭建电子开关电路，产生脉冲信号；（2）将脉冲信号输入示波器，调整示波器参数，观察并记录脉冲信号的波形、幅度、上升时间、下降时间等参数；（3）根据测量结果，分析脉冲信号的基本特性。
2. 脉冲信号的频谱分析（1）将脉冲信号输入频谱分析仪，调整分析仪参数，观察并记录脉冲信号的频谱图；（2）分析脉冲信号的频谱特性，了解脉冲信号中的谐波成分。

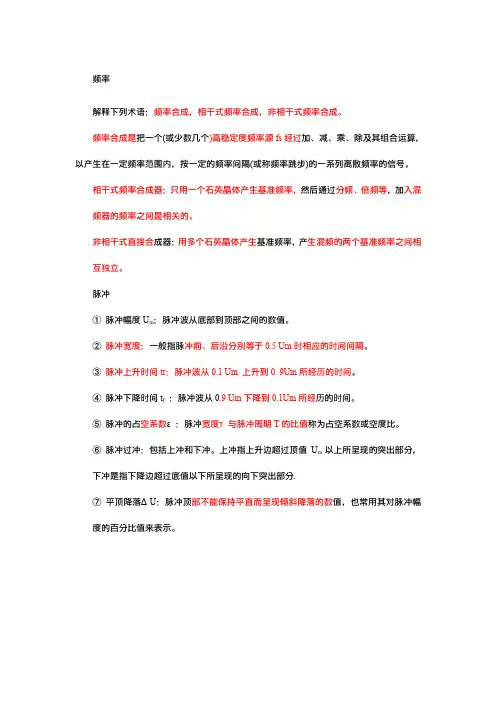

频率
解释下列术语：频率合成，相干式频率合成，非相干式频率合成。
频率合成是把一个(或少数几个)高稳定度频率源fs经过加、减、乘、除及其组合运算，
以产生在一定频率范围内，按一定的频率间隔(或称频率跳步)的一系列离散频率的信号。
相干式频率合成器：只用一个石英晶体产生基准频率，然后通过分频、倍频等，加入混
频器的频率之间是相关的。
非相干式直接合成器：用多个石英晶体产生基准频率，产生混频的两个基准频率之间相
互独立。

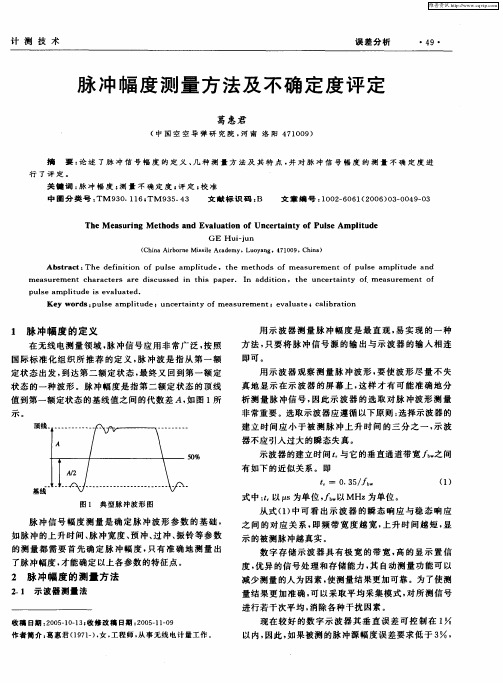

脉冲
① 脉冲幅度Um：脉冲波从底部到顶部之间的数值。
② 脉冲宽度：一般指脉冲前、后沿分别等于0.5 Um时相应的时间间隔。
③ 脉冲上升时间tr：脉冲波从0.1 Um 上升到0. 9Um所经历的时间。
④ 脉冲下降时间tf ：脉冲波从0.9 Um下降到0.1Um所经历的时间。
⑤ 脉冲的占空系数ε：脉冲宽度τ与脉冲周期T的比值称为占空系数或空度比。
⑥ 脉冲过冲：包括上冲和下冲。上冲指上升边超过顶值Um以上所呈现的突出部分，
下冲是指下降边超过底值以下所呈现的向下突出部分.
⑦ 平顶降落ΔU：脉冲顶部不能保持平直而呈现倾斜降落的数值，也常用其对脉冲幅
度的百分比值来表示。

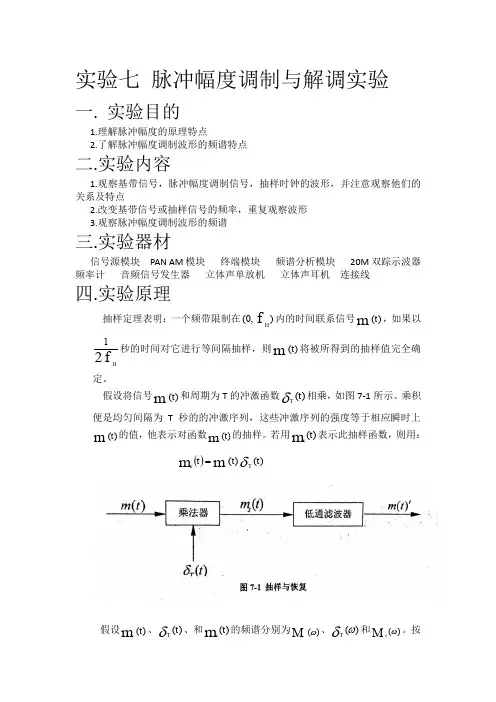

实验七 脉冲幅度调制与解调实验一. 实验目的1.理解脉冲幅度的原理特点2.了解脉冲幅度调制波形的频谱特点二.实验内容1.观察基带信号，脉冲幅度调制信号，抽样时钟的波形，并注意观察他们的关系及特点2.改变基带信号或抽样信号的频率，重复观察波形3.观察脉冲幅度调制波形的频谱三.实验器材信号源模块 PAN AM 模块 终端模块 频谱分析模块 20M 双踪示波器 频率计 音频信号发生器 立体声单放机 立体声耳机 连接线四.实验原理抽样定理表明：一个频带限制在),0(fH内的时间联系信号)(t m ，如果以fH21秒的时间对它进行等间隔抽样，则)(t m 将被所得到的抽样值完全确定。
假设将信号)(t m 和周期为T 的冲激函数)(t Tδ相乘，如图7-1所示。
乘积便是均匀间隔为T 秒的的冲激序列，这些冲激序列的强度等于相应瞬时上)(t m 的值，他表示对函数)(t m 的抽样。
若用)(t m s 表示此抽样函数，则用：())()(t t t Tsm m δ=假设)(t m 、)(t Tδ、和)(t m s 的频谱分别为)(ωM 、)(ωδT 和)(ωM s 。
按照频率卷积定理，)()(t t T m δ的傅里叶变换是)(ωM 和)(ωδT的卷积：()()[]ωωπωδTs M M *=21)(因为()∑∞-∞=-=n sTTn Tωωδδπ2 ， Tsπω2= 所以()()()⎥⎦⎤⎢⎣⎡-=∑∞-∞=n sTSn M MT ωωδωω*1则()()⎥⎦⎤⎢⎣⎡-=∑∞-∞=n sSn M MT ωωω1该式表明，已抽样信号)(t m s 的频谱)(ωM s 是无穷多个间隔为ωs的)(ωM 相迭加而成。
这就意味着)(ωM s 中包含)(ωM 的全部信息。
需要注意，若抽样间隔T 变得大于fT H21=，则)(ωM 和)(t Tδ的卷积在相邻的周期内存在重叠，因此不能由)(ωM s 恢复)(ωM 。
可见，fH21是抽样的最大间隔，它被称为奈奎斯特间隔。
脉冲信号参数脉冲信号是一种特殊的信号，它具有瞬时变化的特点，常常用于数字通信、传感器信息传输、雷达测距等领域。
脉冲信号的参数包括脉冲宽度、脉冲周期、脉冲幅度、脉冲重复频率等。

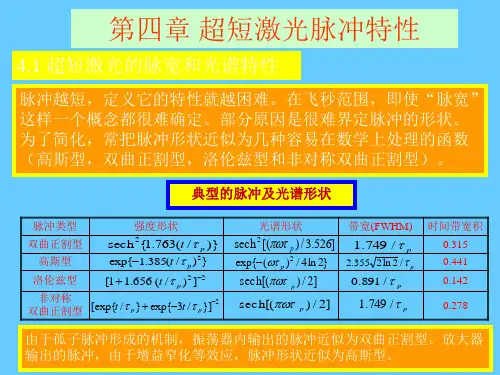

1.脉冲宽度（Pulse Width）：脉冲宽度指的是脉冲信号持续时间的度量，即脉冲信号从起始到终止所经历的时间间隔。
脉冲宽度可以用来描述脉冲信号的短暂性质，通常以秒为单位进行度量。
2.脉冲周期（Pulse Period）：脉冲周期指的是脉冲信号连续出现的时间间隔，即脉冲信号重复出现的时间间隔。
脉冲周期是脉冲信号频率的倒数，通常以秒为单位进行度量。

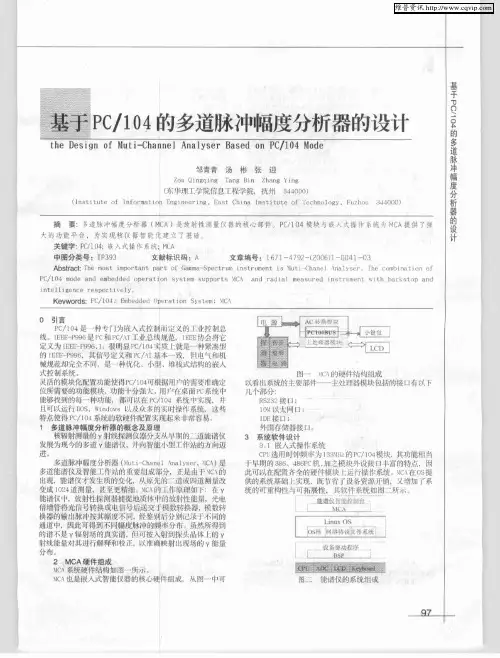

3.脉冲幅度（Pulse Amplitude）：脉冲幅度是指脉冲信号的峰值大小，也是描述脉冲信号能量大小的重要参数。
脉冲幅度可用电压、电流等物理量来度量，它决定了脉冲信号的能量大小。
4.脉冲重复频率（Pulse Repetition Frequency）：脉冲重复频率指的是脉冲信号单位时间内重复出现的次数。
它是脉冲信号在时间域上的特性，通常以赫兹（Hz）为单位进行度量。
关于脉冲信号参数的参考内容，以下是一些与脉冲信号相关的文献和研究成果，供读者参考：1.《脉冲信号数字处理与应用》（浙江大学出版社，2018年）：该书详细介绍了脉冲信号的基本原理、数字处理方法和应用领域，包括脉冲编码调制技术、脉冲压缩和脉冲波形分析等内容。
2.《脉冲信号处理与应用》（电子工业出版社，2017年）：该书系统介绍了脉冲信号的处理方法和实际应用，包括脉冲幅度测量、脉冲位置测量、脉冲延迟测量等领域的技术和算法。
3.《脉冲信号处理原理与技术》（人民邮电出版社，2016年）：该书介绍了脉冲信号处理的基本原理、数学模型和应用技术，包括脉冲调制、脉冲解调、脉冲时序分析等方面的内容。
4.《雷达脉冲信号处理》（北京邮电大学出版社，2015年）：该书详细介绍了雷达脉冲信号的特点、处理方法和应用技术，包括脉冲压缩、脉冲压缩雷达系统设计等方面的内容。
