平法图集常用符号

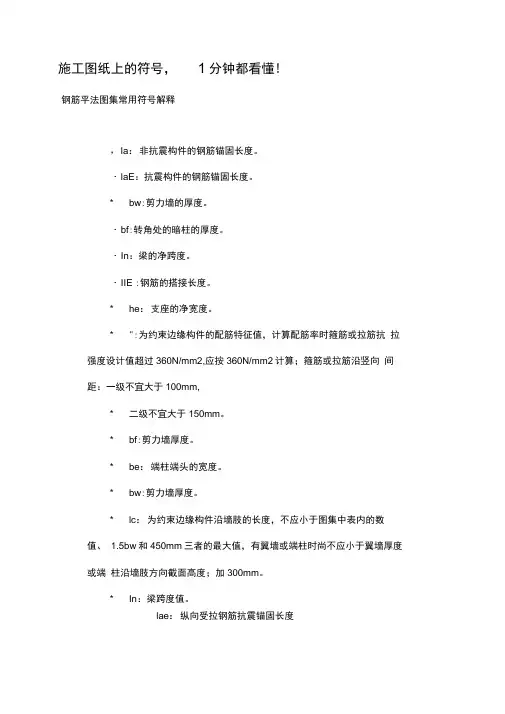

施工图纸上的符号，1分钟都看懂!钢筋平法图集常用符号解释，la：非抗震构件的钢筋锚固长度。

・laE：抗震构件的钢筋锚固长度。

* bw:剪力墙的厚度。

・bf:转角处的暗柱的厚度。

・In：梁的净跨度。

・IIE :钢筋的搭接长度。

* he：支座的净宽度。

* ":为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2计算；箍筋或拉筋沿竖向间距：一级不宜大于100mm,* 二级不宜大于150mm。

* bf:剪力墙厚度。

* be：端柱端头的宽度。

* bw:剪力墙厚度。

* lc：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、 1.5bw和450mm三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；加300mm。

* In：梁跨度值。

lae：纵向受拉钢筋抗震锚固长度• la：受拉钢筋最小锚固长度。

・lle：纵向受拉钢筋抗震（绑扎）搭接长度。

・ll：纵向受拉钢筋非抗震绑扎搭接长度。

・lni：梁本跨的净跨值。

hac：暗柱长度。

Hn：所在楼层的柱净高。

he：柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度hw：抗震剪力墙墙肢的长度（也表示梁净高）。

hb：梁截面高度。

Ac:为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。

各类结构构件名称代码柱KZ-框架柱KZZ-框支柱XZ-芯柱LZ-梁上柱QZ-剪力墙上柱剪力墙（1）墙柱YDZ-约束边缘端柱YAZ-约束边缘暗柱YYZ-约束边缘翼墙柱YJZ-约束边缘转角柱GDZ-构造边缘端柱GAZ-构造边缘暗柱GYZ-构造边缘翼墙柱GJZ-构造边缘转角柱AZ-非边缘暗柱FBZ-扶壁柱（2）墙身Q-剪力墙（3）墙梁LL-连梁（无交叉暗撑、钢筋）LL（JC）连梁（有交叉暗撑）（03G）LL（JG）连梁（有交叉钢筋）（03G）LL（JC）连梁（对角暗撑配筋）LL（JX）连梁（交叉斜筋配筋）LL（DX ）连梁（集中对角斜筋配筋）AL-暗梁BKL-边框梁。

平法图集03G101—1 混凝土结构施工图平面整体表示方法制图规则和构造详图 (现浇混凝土框架、剪力墙、框架—剪力墙、框支剪力墙结构) 平法图集03G101—2 混凝土结构施工图平面整体表示方法制图规则和构造详图 (现浇混凝土板式楼梯） 平法图集04G101—3 混凝土结构施工图平面整体表示方法制图规则和构造详图 (筏形基础标准图集) 平法图集04G101—4 混凝土结构施工图平面整体表示方法制图规则和构造详图 (现浇混凝土楼面与屋面板） 平法图集08G101—5 混凝土结构施工图平面整体表示方法制图规则和构造详图 (箱型基础和地下室结构） ……
平面整体表示方法制图规则，可以用在钢筋混凝土结构的各 种构件中。在这个规则中，有“集中标注 集中标注”和“原位标注 原位标注”这样 集中标注 原位标注 新的名词概念。应用新概念的，有框架梁、楼板、屋面板和筏形 基础等。“集中标注”和“原位标注”的概念，在框架梁中，体 现得最为明显。
在传统制图表达方法中，梁和板的结构图，是画在一起的， 画成梁板结构平面图。但是，在平法制图规则中，习惯上，是 把梁单独画一张——顶梁平面图。 集中标注
图示的梁，是双跨梁。从图上可以看出，它是不等跨的。两个 跨的跨度不等时，也可以这样标注。
图中“(2A)”表示双跨梁，而且， 它的一端带有悬挑梁。
为区分不同楼层的顶梁，习惯 上，在构件代号后面加了楼层 代号，
图中被标注的 梁，并不是框 架梁。该梁的 支承点是框架 梁。因此，它 的构件代 号是“L”，而 不是“KL”。
两肢箍筋就是一个箍筋。也就是说，从梁的截面看，有两 根箍的竖线。
2 ）抗震梁的两肢箍筋标注 法当梁的宽度≥350mm时，采用4肢箍筋。 当梁的荷载较大时，应梁中纵向钢筋多的要求，有时是配置4 肢箍筋(两个)箍筋。由于梁的荷载较大，靠支座处梁的斜抗拉裂 的力量，是由箍筋参与工作，所以，箍筋强度等级，由HPB235 级(φ)提高到HRB335级(φ)。

加腋（梁高度
变化)
平面注写方式—集中标注
Y500×250 Y：加腋 腋宽：500 腋高：250
加腋
加腋
加腋
腋高 梁底部轮廓线
腋高
腋宽
腋宽
加腋钢筋
加腋钢筋
返回
平面注写方式—集中标注
2）梁截面尺寸
平面注写方式—集中标注
2）梁截面尺寸
平面注写方式—集中标注
2）梁截面尺寸
平面注写方式—集中标注
平面注写方式—集中标注
平面注写方式—集中标注
平面注写方式—集中标注
4）梁上部通长筋或架立筋 通长筋指梁上部受力筋沿梁的长度方向不 截断。
架立筋的作用是和箍筋绑扎在一起形成钢 筋骨架。
上部通长 纵筋
① 上部只有通长受力筋，没有 架立筋，直接写通长筋筋的根数 、级别和直径
例：2 20
平面注写方式—集中标注
3）梁箍筋 箍筋级别： 直径：6,8,10,12… 加密区与非加密区间距：用“/”分隔 肢数：写在括号内
平面注写方式—集中标注
平面注写方式—集中标注
平面注写方式—集中标注
平面注写方式—集中标注
非框架梁、悬挑梁、非抗震梁采用不同箍筋间距和肢数， 用斜线“/” 分开；先写支座端部箍筋，后写跨中钢箍筋。
平面注写方式—原位标注
当在梁上集中标注的内容不适用于某跨或某悬挑
部分时，将其不同数值原位标注在该跨或该悬挑部位
称为原位标注，主要包括：
1）梁尺寸 2）梁箍筋 3）梁支座上部纵筋 4）梁下部纵筋 5）梁侧面构造钢筋或抗扭钢筋 6）梁标高 7）附加箍筋或吊筋
返回
平面注写方式—原位标注
平面注写方式—集中标注
6）梁顶面标高高差

施工图纸上的符号，1分钟都看懂！施工施工图纸上的符号，1分钟都看懂！无所不能的小童· 24小时前 1155 28 15施工图纸上的符号，1分钟都看懂！钢筋平法图集常用符号解释钢筋平法图集常用符号解释•la：非抗震构件的钢筋锚固长度。

•laE：抗震构件的钢筋锚固长度。

•bw：剪力墙的厚度。

•bf：转角处的暗柱的厚度。

•ln：梁的净跨度。

•llE：钢筋的搭接长度。

•hc：支座的净宽度。

•λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2计算；箍筋或拉筋沿竖向间距：一级不宜大于100mm，•二级不宜大于150mm。

•bf：剪力墙厚度。

•bc：端柱端头的宽度。

•b w：剪力墙厚度。

•lc：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw和450mm三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；加300mm。

•ln：梁跨度值。

•lae：纵向受拉钢筋抗震锚固长度。

•la：受拉钢筋最小锚固长度。

•lle：纵向受拉钢筋抗震(绑扎)搭接长度。

•ll：纵向受拉钢筋非抗震绑扎搭接长度。

•lni：梁本跨的净跨值。

hac：暗柱长度。

Hn：所在楼层的柱净高。

hc：柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度。

hw：抗震剪力墙墙肢的长度（也表示梁净高）。

hb：梁截面高度。

Ac：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。

各类结构构件名称代码柱KZ-框架柱KZZ-框支柱XZ-芯柱LZ-梁上柱QZ-剪力墙上柱剪力墙（1）墙柱YDZ-约束边缘端柱YAZ-约束边缘暗柱YYZ-约束边缘翼墙柱YJZ-约束边缘转角柱GDZ-构造边缘端柱GAZ-构造边缘暗柱GYZ-构造边缘翼墙柱GJZ-构造边缘转角柱AZ-非边缘暗柱FBZ-扶壁柱（2）墙身Q-剪力墙（3）墙梁LL-连梁（无交叉暗撑、钢筋）LL（JC）连梁（有交叉暗撑）（03G）LL（JG）连梁（有交叉钢筋）（03G）LL（JC）连梁（对角暗撑配筋）LL（JX）连梁（交叉斜筋配筋）LL（DX）连梁（集中对角斜筋配筋）AL-暗梁BKL-边框梁（4）墙洞JD-矩形洞口YD-圆形洞口梁KL-楼层框架梁WKL-屋面框架梁KZL-框支梁L-非框架梁XL-悬挑梁JZL-井字梁梁板式筏形基础JZL-基础主梁JCL-基础次梁LPB-梁板筏基础平板5平板式筏形基础ZXB-柱下板带KZB-跨中板带BPB-平板筏基础平板6筏形基础相关构造类型SZD-上柱墩XZD-下柱墩WZJ-外包式柱脚MZJ-埋入式柱脚JK-基坑HJD-后浇带7楼板LB-楼面板来源：网络15如果觉得我的文章对您有用，请随意打赏。
