阻抗匹配计算详解

阻抗匹配反射系数一、反射系数的基本概念反射系数是电气工程中一个重要的概念，它描述了电磁波在传输过程中遇到阻抗不匹配时，反射回源端的电磁波占总输入功率的比例。

反射系数γ定义为反射回源端的功率与输入功率之比，即：γ= Pr / Pin。

其中，Pr为反射回源端的功率，Pin为输入功率。

二、阻抗匹配的重要性阻抗匹配是指在传输线路上，负载阻抗与传输线阻抗相等，使得能量能够最大限度地传输到负载。

在实际应用中，阻抗匹配有以下优点：1.减少反射：当传输线与负载阻抗相等时，反射系数γ=0，这意味着几乎没有能量被反射回源端，从而降低了信号衰减和失真。

2.提高传输效率：阻抗匹配时，能量传输到负载的效率更高，从而提高了整个系统的性能。

3.降低噪声：阻抗匹配可以减少反射，从而降低噪声，提高信号质量。

三、阻抗匹配反射系数的计算方法阻抗匹配反射系数γ的计算公式为：γ= (ZL - Z0) / (ZL + Z0)。

其中，ZL 为负载阻抗，Z0为传输线阻抗。

当γ=0时，表示阻抗完全匹配。

四、实际应用中的阻抗匹配技巧1.使用匹配器：匹配器是一种用于实现阻抗匹配的器件，如定向耦合器、变压器等。

通过合理设计匹配器的结构，可以实现阻抗匹配，降低反射系数。

2.调整传输线长度：在一定条件下，通过改变传输线的长度，可以实现阻抗匹配。

例如，在微波通信系统中，通过调整馈线的长度，可以使发射端的阻抗与馈线阻抗相等。

3.采用多级匹配：在复杂的系统中，可以采用多级匹配的方式实现阻抗匹配。

例如，在无线通信系统中，通过使用多级匹配网络，可以实现天线与馈线之间的阻抗匹配。

五、提高阻抗匹配反射系数的策略1.优化匹配网络设计：通过仿真和实验，不断调整匹配网络的参数，以实现更高的阻抗匹配效果。

2.选择合适的传输线材料：选用具有较高介电常数的材料，可以降低传输线的损耗，提高阻抗匹配效果。

3.采用宽带匹配技术：通过采用宽带匹配技术，如频率补偿、相位补偿等，可以实现宽频带的阻抗匹配。

同轴射频电缆阻抗计算射频同轴电缆是一种广泛应用于通信、雷达、导航等领域的传输线。

它由内导体、绝缘层、外导体和护套组成，具有低损耗、高带宽、抗干扰能力强等优点。

在射频系统中，阻抗匹配是非常重要的一个环节，因为它直接影响到信号的传输质量和系统的性能。

因此，对射频同轴电缆的阻抗计算具有重要意义。

一、射频同轴电缆的基本参数1. 内导体：射频同轴电缆的内导体通常采用铜或铝制成，其截面积和长度会影响电缆的阻抗。

2. 绝缘层：绝缘层的主要作用是防止内外导体之间的短路，同时保证射频信号的传输。

绝缘层的材料和厚度也会影响电缆的阻抗。

3. 外导体：外导体通常采用铜管或铝管制成，其直径和长度会影响电缆的阻抗。

4. 护套：护套的主要作用是保护电缆，防止外部环境对电缆的影响。

护套的材料和厚度也会影响电缆的阻抗。

二、射频同轴电缆的阻抗计算公式射频同轴电缆的阻抗计算公式为：Z = R + jX，其中Z表示阻抗，R表示电阻，X表示电抗，j表示虚数单位。

1. 电阻R的计算：电阻R主要由内导体的电阻决定，其计算公式为：R = ρL/A，其中ρ表示导体材料的电阻率，L表示内导体的长度，A表示内导体的截面积。

2. 电抗X的计算：电抗X主要由绝缘层的电容和外导体的电感决定，其计算公式为：X = 2πfL/D，其中f表示射频信号的频率，L表示外导体的长度，D表示外导体的直径。

三、射频同轴电缆阻抗计算实例假设我们要设计一根射频同轴电缆，要求其工作频率为10GHz，内导体采用铜制，截面积为1mm²，长度为1m；绝缘层采用聚乙烯材料，厚度为0.05mm；外导体采用铜管，直径为0.5mm，长度为1m；护套采用聚氨酯材料。

根据上述参数，我们可以计算出射频同轴电缆的阻抗。

1. 计算内导体的电阻：首先我们需要知道铜的电阻率ρ约为1.68×10^-8Ω·m。

代入公式R = ρL/A，得到R = 1.68×10^-8 ×1000/1 = 1.68×10^-7Ω。

阻抗匹配阻抗匹配是指信号源或者传输线跟负载之间的⼀种合适的搭配⽅式。

阻抗匹配分为低频和⾼频两种情况讨论。

阻抗匹配主要有两点作⽤，调整负载功率和抑制信号反射。

{扩展：我们可以把⼀个实际电压源，等效成⼀个理想的电压源跟⼀个电阻r串联的模型。

假设负载电阻为R，电源电动势为U，内阻为r，那么我们可以计算出流过电阻R的电流为：I=U/(R+r)，可以看出，负载电阻R越⼩，则输出电流越⼤。

负载R上的电压为：Uo=IR=U/[1+(r/R)]，可以看出，负载电阻R越⼤，则输出电压Uo越⾼。

再来计算⼀下电阻R消耗的功率为：P = I2×R=[U/(R+r)]2×R = U2×R/(R2+2×R×r+r2)= U2×R/[(R-r)2+4×R×r]= U2/{[(R-r)2/R]+4×r}对于⼀个给定的信号源，其内阻r是固定的，⽽负载电阻R则是由我们来选择的。

注意式中[(R-r)2/R]，当R=r时，[(R-r)2/R]可取得最⼩值0，这时负载电阻R上可获得最⼤输出功率Pmax=U2/(4×r)。

即，当负载电阻跟信号源内阻相等时，负载可获得最⼤输出功率，这就是我们常说的阻抗匹配之⼀。

}如果我们需要输出电流⼤，则选择⼩的负载R；如果我们需要输出电压⼤，则选择⼤的负载R；如果我们需要输出功率最⼤，则选择跟信号源内阻匹配的电阻R。

有时阻抗不匹配还有另外⼀层意思，例如⼀些仪器输出端是在特定的负载条件下设计的，如果负载条件改变了，则可能达不到原来的性能，这时我们也会叫做阻抗失配。

在⾼频电路中，我们还必须考虑反射的问题。

当信号的频率很⾼时，则信号的波长就很短，当波长短得跟传输线长度可以⽐拟时，反射信号叠加在原信号上将会改变原信号的形状。

如果传输线的特征阻抗跟负载阻抗不相等（即不匹配）时，在负载端就会产⽣反射。

为什么阻抗不匹配时会产⽣反射以及特征阻抗的求解⽅法，牵涉到⼆阶偏微分⽅程的求解，在这⾥我们不细说了，有兴趣的可参看电磁场与微波⽅⾯书籍中的传输线理论。

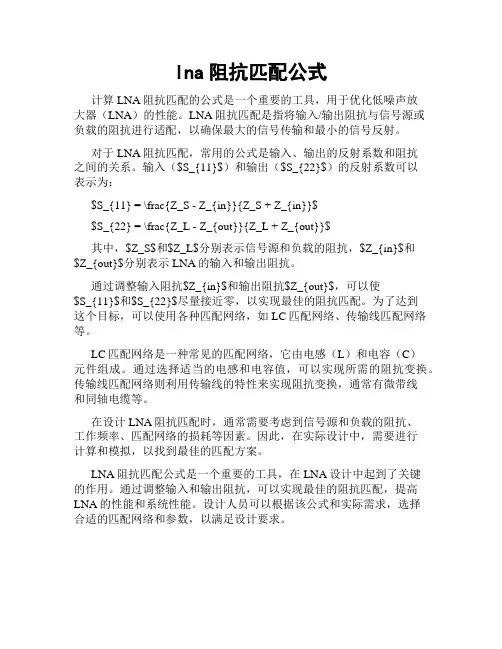

lna阻抗匹配公式计算LNA阻抗匹配的公式是一个重要的工具，用于优化低噪声放大器（LNA）的性能。

LNA阻抗匹配是指将输入/输出阻抗与信号源或负载的阻抗进行适配，以确保最大的信号传输和最小的信号反射。

对于LNA阻抗匹配，常用的公式是输入、输出的反射系数和阻抗之间的关系。

输入（$S_{11}$）和输出（$S_{22}$）的反射系数可以表示为：$S_{11} = \frac{Z_S - Z_{in}}{Z_S + Z_{in}}$$S_{22} = \frac{Z_L - Z_{out}}{Z_L + Z_{out}}$其中，$Z_S$和$Z_L$分别表示信号源和负载的阻抗，$Z_{in}$和$Z_{out}$分别表示LNA的输入和输出阻抗。

通过调整输入阻抗$Z_{in}$和输出阻抗$Z_{out}$，可以使$S_{11}$和$S_{22}$尽量接近零，以实现最佳的阻抗匹配。

为了达到这个目标，可以使用各种匹配网络，如LC匹配网络、传输线匹配网络等。

LC匹配网络是一种常见的匹配网络，它由电感（L）和电容（C）元件组成。

通过选择适当的电感和电容值，可以实现所需的阻抗变换。

传输线匹配网络则利用传输线的特性来实现阻抗变换，通常有微带线和同轴电缆等。

在设计LNA阻抗匹配时，通常需要考虑到信号源和负载的阻抗、工作频率、匹配网络的损耗等因素。

因此，在实际设计中，需要进行计算和模拟，以找到最佳的匹配方案。

LNA阻抗匹配公式是一个重要的工具，在LNA设计中起到了关键的作用。

通过调整输入和输出阻抗，可以实现最佳的阻抗匹配，提高LNA的性能和系统性能。

设计人员可以根据该公式和实际需求，选择合适的匹配网络和参数，以满足设计要求。

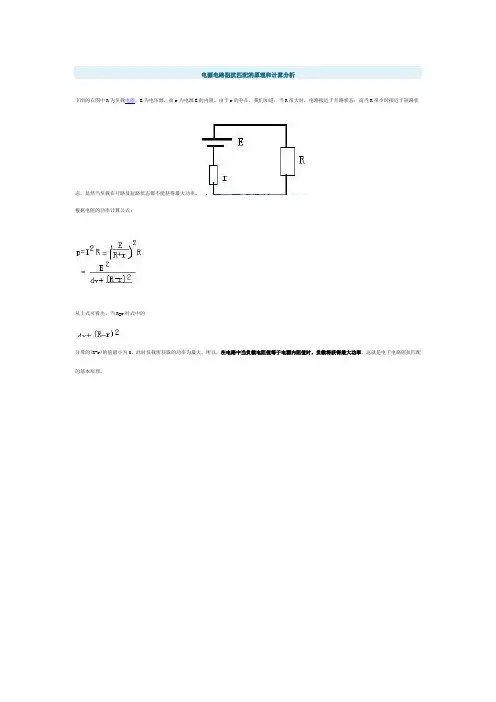

电源电路阻抗匹配的原理和计算分析
下面的右图中R为负载电阻，E为电压源，而r为电源E的内阻。

由于r的存在，我们知道：当R很大时，电路接近于开路状态；而当R很少时接近于短路状
态，显然当负载在开路及短路状态都不能获得最大功率。

根据电阻的功率计算公式:
从上式可看出，当R=r时式中的
分母的(R-r)的值最小为0，此时负载所获取的功率为最大。

所以，在电路中当负载电阻值等于电源内阻值时，负载将获得最大功率，这就是电子电路阻抗匹配的基本原理。

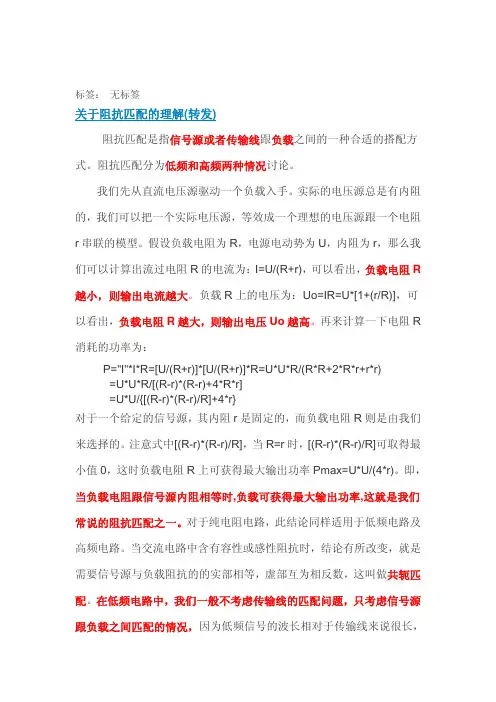

标签：无标签关于阻抗匹配的理解(转发)阻抗匹配是指信号源或者传输线跟负载之间的一种合适的搭配方式。

阻抗匹配分为低频和高频两种情况讨论。

我们先从直流电压源驱动一个负载入手。

实际的电压源总是有内阻的，我们可以把一个实际电压源，等效成一个理想的电压源跟一个电阻r串联的模型。

假设负载电阻为R，电源电动势为U，内阻为r，那么我们可以计算出流过电阻R的电流为：I=U/(R+r)，可以看出，负载电阻R 越小，则输出电流越大。

负载R上的电压为：Uo=IR=U*[1+(r/R)]，可以看出，负载电阻R越大，则输出电压Uo越高。

再来计算一下电阻R 消耗的功率为：P="I"*I*R=[U/(R+r)]*[U/(R+r)]*R=U*U*R/(R*R+2*R*r+r*r)=U*U*R/[(R-r)*(R-r)+4*R*r]=U*U/{[(R-r)*(R-r)/R]+4*r}对于一个给定的信号源，其内阻r是固定的，而负载电阻R则是由我们来选择的。

注意式中[(R-r)*(R-r)/R]，当R=r时，[(R-r)*(R-r)/R]可取得最小值0，这时负载电阻R上可获得最大输出功率Pmax=U*U/(4*r)。

即，当负载电阻跟信号源内阻相等时,负载可获得最大输出功率,这就是我们常说的阻抗匹配之一。

对于纯电阻电路，此结论同样适用于低频电路及高频电路。

当交流电路中含有容性或感性阻抗时，结论有所改变，就是需要信号源与负载阻抗的的实部相等，虚部互为相反数，这叫做共轭匹配。

在低频电路中，我们一般不考虑传输线的匹配问题，只考虑信号源跟负载之间匹配的情况，因为低频信号的波长相对于传输线来说很长，传输线可以看成是“短线”，反射可以不考虑（可以这么理解：因为线短，即使反射回来，跟原信号还是一样的）。

从以上分析我们可以得出结论：如果我们需要输出电流大，则选择小的负载R；如果我们需要输出电压大，则选择大的负载R，如果我们需要输出功率最大，则选择跟信号源内阻匹配的电阻R。

阻抗匹配的基础解说怎样理解阻抗匹配阻抗匹配是指信号源或者传输线跟负载之间的一种合适的搭配方式。

阻抗匹配分为低频和高频两种情况讨论。

我们先从直流电压源驱动一个负载入手。

由于实际的电压源，总是有内阻的，我们可以把一个实际电压源，等效成一个理想的电压源跟一个电阻r串联的模型。

假设负载电阻为R，电源电动势为U，内阻为r，那么我们可以计算出流过电阻R的电流为：I=U/(R+r)，可以看出，负载电阻R越小，则输出电流越大。

负载R上的电压为：Uo=IR=U*[1+(r/R)]，可以看出，负载电阻R越大，则输出电压Uo越高。

再来计算一下电阻R消耗的功率为：P=I*I*R=[U/(R+r)]*[U/(R+r)]*R=U*U*R/(R*R+2*R*r+r*r)=U*U*R/[(R-r)*(R-r)+4*R*r]=U*U/{[(R-r)*(R-r)/R]+4*r}对于一个给定的信号源，其内阻r是固定的，而负载电阻R则是由我们来选择的。

注意式中[(R-r)*(R-r)/R]，当R=r时，[(R-r)*(R-r)/R]可取得最小值0，这时负载电阻R上可获得最大输出功率Pmax=U*U/(4*r)。

即，当负载电阻跟信号源内阻相等时，负载可获得最大输出功率，这就是我们常说的阻抗匹配之一。

对于纯电阻电路，此结论同样适用于低频电路及高频电路。

当交流电路中含有容性或感性阻抗时，结论有所改变，就是需要信号源与负载阻抗的的实部相等，虚部互为相反数，这叫做共厄匹配。

在低频电路中，我们一般不考虑传输线的匹配问题，只考虑信号源跟负载之间的情况，因为低频信号的波长相对于传输线来说很长，传输线可以看成是“短线”，反射可以不考虑（可以这么理解：因为线短，即使反射回来，跟原信号还是一样的）。

从以上分析我们可以得出结论：如果我们需要输出电流大，则选择小的负载R;如果我们需要输出电压大，则选择大的负载R;如果我们需要输出功率最大，则选择跟信号源内阻匹配的电阻R。

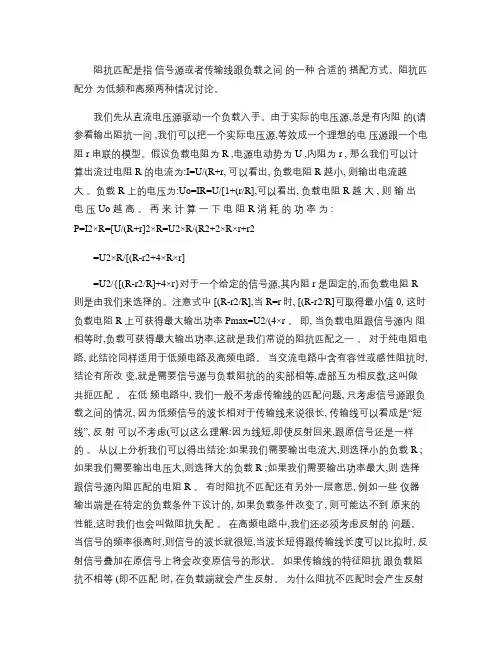

阻抗匹配是指信号源或者传输线跟负载之间的一种合适的搭配方式。

阻抗匹配分为低频和高频两种情况讨论。

我们先从直流电压源驱动一个负载入手。

由于实际的电压源,总是有内阻的(请参看输出阻抗一问 ,我们可以把一个实际电压源,等效成一个理想的电压源跟一个电阻 r 串联的模型。

假设负载电阻为 R ,电源电动势为 U ,内阻为 r , 那么我们可以计算出流过电阻 R 的电流为:I=U/(R+r, 可以看出, 负载电阻 R 越小, 则输出电流越大。

负载 R 上的电压为:Uo=IR=U/[1+(r/R],可以看出, 负载电阻 R 越大 , 则输出电压 Uo 越高。

再来计算一下电阻 R 消耗的功率为 :P=I2×R=[U/(R+r]2×R=U2×R/(R2+2×R×r+r2=U2×R/[(R-r2+4×R×r]=U2/{[(R-r2/R]+4×r}对于一个给定的信号源,其内阻 r 是固定的,而负载电阻 R 则是由我们来选择的。

注意式中 [(R-r2/R],当 R=r时, [(R-r2/R]可取得最小值 0, 这时负载电阻 R 上可获得最大输出功率 Pmax=U2/(4×r 。

即, 当负载电阻跟信号源内阻相等时,负载可获得最大输出功率,这就是我们常说的阻抗匹配之一。

对于纯电阻电路, 此结论同样适用于低频电路及高频电路。

当交流电路中含有容性或感性阻抗时, 结论有所改变,就是需要信号源与负载阻抗的的实部相等,虚部互为相反数,这叫做共扼匹配。

在低频电路中, 我们一般不考虑传输线的匹配问题, 只考虑信号源跟负载之间的情况, 因为低频信号的波长相对于传输线来说很长, 传输线可以看成是“短线”, 反射可以不考虑(可以这么理解:因为线短,即使反射回来,跟原信号还是一样的。

从以上分析我们可以得出结论:如果我们需要输出电流大,则选择小的负载 R ; 如果我们需要输出电压大,则选择大的负载 R ;如果我们需要输出功率最大,则选择跟信号源内阻匹配的电阻 R 。

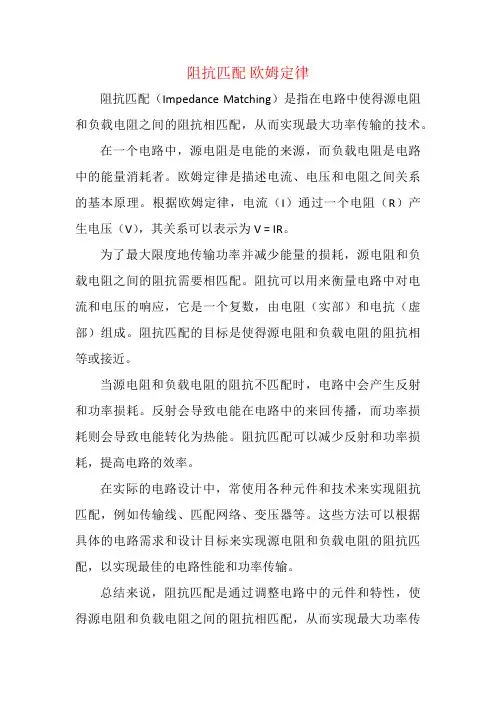

阻抗匹配欧姆定律
阻抗匹配（Impedance Matching）是指在电路中使得源电阻和负载电阻之间的阻抗相匹配，从而实现最大功率传输的技术。

在一个电路中，源电阻是电能的来源，而负载电阻是电路中的能量消耗者。

欧姆定律是描述电流、电压和电阻之间关系的基本原理。

根据欧姆定律，电流（I）通过一个电阻（R）产生电压（V），其关系可以表示为V = IR。

为了最大限度地传输功率并减少能量的损耗，源电阻和负载电阻之间的阻抗需要相匹配。

阻抗可以用来衡量电路中对电流和电压的响应，它是一个复数，由电阻（实部）和电抗（虚部）组成。

阻抗匹配的目标是使得源电阻和负载电阻的阻抗相等或接近。

当源电阻和负载电阻的阻抗不匹配时，电路中会产生反射和功率损耗。

反射会导致电能在电路中的来回传播，而功率损耗则会导致电能转化为热能。

阻抗匹配可以减少反射和功率损耗，提高电路的效率。

在实际的电路设计中，常使用各种元件和技术来实现阻抗匹配，例如传输线、匹配网络、变压器等。

这些方法可以根据具体的电路需求和设计目标来实现源电阻和负载电阻的阻抗匹配，以实现最佳的电路性能和功率传输。

总结来说，阻抗匹配是通过调整电路中的元件和特性，使得源电阻和负载电阻之间的阻抗相匹配，从而实现最大功率传
输和减少功率损耗的技术。

欧姆定律描述了电流、电压和电阻之间的关系，是阻抗匹配的基础原理。

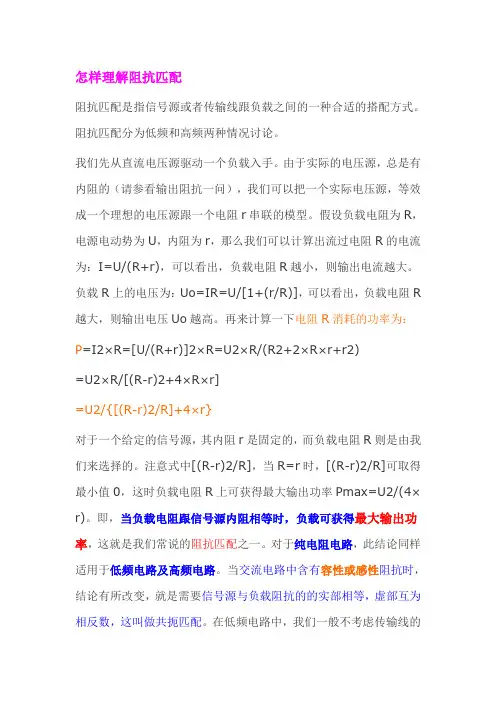

怎样理解阻抗匹配阻抗匹配是指信号源或者传输线跟负载之间的一种合适的搭配方式。

阻抗匹配分为低频和高频两种情况讨论。

我们先从直流电压源驱动一个负载入手。

由于实际的电压源，总是有内阻的（请参看输出阻抗一问），我们可以把一个实际电压源，等效成一个理想的电压源跟一个电阻r串联的模型。

假设负载电阻为R，电源电动势为U，内阻为r，那么我们可以计算出流过电阻R的电流为：I=U/(R+r)，可以看出，负载电阻R越小，则输出电流越大。

负载R上的电压为：Uo=IR=U/[1+(r/R)]，可以看出，负载电阻R 越大，则输出电压Uo越高。

再来计算一下电阻R消耗的功率为：P=I2×R=[U/(R+r)]2×R=U2×R/(R2+2×R×r+r2)=U2×R/[(R-r)2+4×R×r]=U2/{[(R-r)2/R]+4×r}对于一个给定的信号源，其内阻r是固定的，而负载电阻R则是由我们来选择的。

注意式中[(R-r)2/R]，当R=r时，[(R-r)2/R]可取得最小值0，这时负载电阻R上可获得最大输出功率Pmax=U2/(4×r)。

即，当负载电阻跟信号源内阻相等时，负载可获得最大输出功率，这就是我们常说的阻抗匹配之一。

对于纯电阻电路，此结论同样适用于低频电路及高频电路。

当交流电路中含有容性或感性阻抗时，结论有所改变，就是需要信号源与负载阻抗的的实部相等，虚部互为相反数，这叫做共扼匹配。

在低频电路中，我们一般不考虑传输线的匹配问题，只考虑信号源跟负载之间的情况，因为低频信号的波长相对于传输线来说很长，传输线可以看成是"短线"，反射可以不考虑（可以这么理解：因为线短，即使反射回来，跟原信号还是一样的）。

从以上分析我们可以得出结论：如果我们需要输出电流大，则选择小的负载R；如果我们需要输出电压大，则选择大的负载R；如果我们需要输出功率最大，则选择跟信号源内阻匹配的电阻R。

电压驻波比与阻抗匹配计
算公式
Final revision by standardization team on December 10, 2020.
电压驻波比与阻抗匹配
主要是通过驻波比这个参数来变换的，驻波比符号位SWR，通过输入和输出阻抗可以计算出驻波比，公式如下：
(K为负值时表明相位相反)
式中R和r分别是输出阻抗和。

当两个阻抗数值一样时，即达到完全匹配，反射系数K等于0，驻波比为1。

这是一种理想的状况，实际上总存在反射，所以驻波比总是大于1的。

还有一种测量驻波比的方法是通过正反向的功率来测量驻波比的，计算公式如下：
通过这2个公式就可以在射频电源不接匹配器的时候，通过正反向功率来计算客户负载的大概阻抗了。

注意：这个阻抗是标量，不是矢量的阻抗，真正的阻抗是矢量，想要测量的话需要通过史密斯原图来测量，这个可以看下有关史密斯原图的书籍，里面都有计算方法的。

特征阻抗、阻抗匹配、共轭匹配讲解特征阻抗、阻抗匹配、共轭匹配定义及原理详解如下：1.特征阻抗特征阻抗，也称特性阻抗，是传输线理论中的重要概念。

特征阻抗推导过程见附录1，位置x为传输线的任意处，特征阻抗为位置x处入射波的入射电压和入射电流之比，即：-------------------------------------------------------------公式1.1在公式1.1中，特征阻抗只与传输线单位长度的寄生电阻R、寄生电感L、寄生电导G和寄生电容C有关系，而与位置x无关。

特征阻抗推导过程假设前提是传输线单位长度特性是一样的，且是无限长的。

特征阻抗是瞬时阻抗，是传输线位置为x处在没有反射的情况下瞬时电压和瞬时电流的比值。

而直流阻抗也可以理解为瞬时阻抗，只是其任何时候的瞬时电压和瞬时电流比值都是一样的，但是直流阻抗与传输线位置x是有关系的，位置x越靠近原点，阻抗越大。

若频率w很低，则公式1.1表示的特征阻抗可以等效为：-------------------------------------------------------------公式1.2如果有一根导线无限长，且可等效为无穷个单位长度的寄生电阻R和寄生电导串并的分布式，那求解的阻抗是不是同公式1.2呢？显然不是，电阻是有损耗的，长度越大，等效阻抗越大，损耗越大。

推导过程哪里出问题了？待补充。

若频率w很高,则公式1.1表示的特征阻抗可以等效为：-------------------------------------------------------------公式1.3若传输线可以照公式1.3这样等效，则称为无损传输线。

而特征阻抗概念是针对无损传输线而言，或者近似无损传输线，主要针对无损寄生参数(寄生电感和寄生电容)？万用表测量的是直流阻抗，而非交流阻抗，所以若用万用表测量一个特征阻抗为50ohm的导线，将会发现它是短路的。

阻抗匹配反射系数
（原创实用版）
目录
1.阻抗匹配反射系数的定义
2.阻抗匹配反射系数的计算方法
3.阻抗匹配反射系数的应用
正文
阻抗匹配反射系数是指在阻抗匹配电路中，由于阻抗不匹配所引起的反射波与入射波之比。

它的计算公式通常为：S11 = (Y1 - Y2) / (Y1 + Y2)，其中 Y1 和 Y2 分别代表阻抗匹配后的特性阻抗和阻抗不匹配时的特性阻抗。

阻抗匹配反射系数在实际应用中具有重要意义。

在无线通信系统中，如果发射信号的阻抗与传输线的阻抗不匹配，就会产生反射，降低信号传输效率。

通过计算阻抗匹配反射系数，可以有效地评估和改善系统的阻抗匹配性能，提高信号传输效率。

阻抗匹配反射系数也可以用于天线系统的设计。

在天线系统中，如果天线的阻抗与馈线的阻抗不匹配，也会产生反射，影响天线的工作性能。

通过计算阻抗匹配反射系数，可以了解天线系统的阻抗匹配状况，并根据需要进行相应的调整，以提高天线的工作性能。

综上所述，阻抗匹配反射系数在阻抗匹配电路设计和无线通信系统中都具有重要应用。

第1页共1页。
