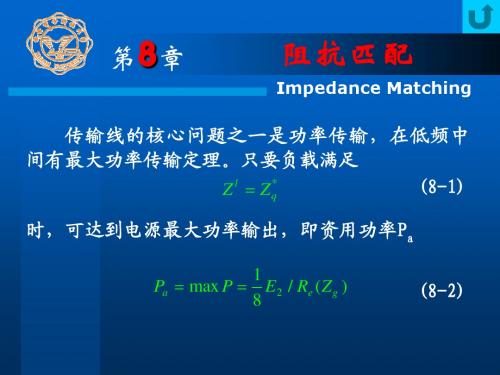

第六章阻抗匹配

阻抗匹配的原理及应用1. 阻抗匹配的定义在电子电路设计中，阻抗匹配是指将输入和输出电路的阻抗调整为互相匹配的过程。

阻抗匹配可以使信号在电路之间传输时最大限度地传递能量，减少能量反射和损耗。

通过阻抗匹配，可以提高电路的性能和信号传输质量。

2. 阻抗匹配的原理阻抗匹配的原理是基于两个基本的电路理论：傅里叶变换和最大功率传输定理。

2.1 傅里叶变换傅里叶变换是将一个时域信号分解成不同频率的正弦和余弦分量的数学技术。

在阻抗匹配中，傅里叶变换用于将时域信号转换为频域信号，从而分析信号的频谱特性。

2.2 最大功率传输定理最大功率传输定理是指当负载电阻与源电阻相等时，电路能够以最大功率传输能量。

阻抗匹配通过调整电路的阻抗使其与源电阻或负载电阻相等，从而实现最大功率传输。

3. 阻抗匹配的应用阻抗匹配在电子电路设计和通信系统中有广泛的应用。

3.1 无线通信系统在无线通信系统中，阻抗匹配用于将天线阻抗与无线发射机或接收机的阻抗匹配。

这可以提高无线信号的传输效率，减少信号损失和反射。

3.2 放大器设计在放大器设计中，阻抗匹配被广泛应用于放大器的输入和输出端口。

阻抗匹配可以使信号在放大器中传输时最大限度地传递能量，提高放大器的增益和线性度。

3.3 系统集成在系统集成中，阻抗匹配用于连接不同的电路模块。

通过阻抗匹配，可以使各个模块之间的阻抗匹配，确保信号的正确传输和系统的正常运行。

4. 阻抗匹配的方法在实际应用中，有多种方法可用于实现阻抗匹配。

以下是几种常见的方法：•使用阻抗变换器：阻抗变换器可以将一个阻抗转换为另一个阻抗，以实现阻抗匹配。

常见的阻抗变换器有电感、电容、变压器等。

•使用匹配网络：匹配网络是由电感、电容和电阻等元件构成的网络，用于调整输入和输出电路的阻抗以实现匹配。

•使用负馈：负馈可以将一个电路的输出信号反馈到输入端，以调整输入电路的阻抗与负载电路的阻抗匹配。

负馈可以通过放大器或运算放大器来实现。

•使用传输线：传输线可以通过调整传输线的长度或特性阻抗来实现阻抗匹配。

阻抗匹配概念阻抗匹配概念阻抗匹配是指负载阻抗与激励源内部阻抗互相适配，得到最大功率输出的一种工作状态。

对于不同特性的电路，匹配条件是不一样的。

在纯电阻电路中，当负载电阻等于激励源内阻时，则输出功率为最大，这种工作状态称为匹配，否则称为失配。

当激励源内阻抗和负载阻抗含有电抗成份时，为使负载得到最大功率，负载阻抗与内阻必须满足共扼关系，即电阻成份相等，电抗成份只数值相等而符号相反。

这种匹配条件称为共扼匹配。

阻抗匹配（Impedance matching）是微波电子学里的一部分，主要用于传输线上，来达至所有高频的微波信号皆能传至负载点的目的，不会有信号反射回来源点，从而提升能源效益。

大体上，阻抗匹配有两种，一种是透过改变阻抗力（lumped-circuit matching），另一种则是调整传输线的波长（transmission line matching）。

要匹配一组线路，首先把负载点的阻抗值，除以传输线的特性阻抗值来归一化，然后把数值划在史密夫图表上。

改变阻抗力把电容或电感与负载串联起来，即可增加或减少负载的阻抗值，在图表上的点会沿著代表实数电阻的圆圈走动。

如果把电容或电感接地，首先图表上的点会以图中心旋转180度，然后才沿电阻圈走动，再沿中心旋转180度。

重覆以上方法直至电阻值变成1，即可直接把阻抗力变为零完成匹配。

调整传输线由负载点至来源点加长传输线，在图表上的圆点会沿著图中心以逆时针方向走动，直至走到电阻值为1的圆圈上，即可加电容或电感把阻抗力调整为零，完成匹配阻抗匹配则传输功率大，对于一个电源来讲，单它的内阻等于负载时，输出功率最大，此时阻抗匹配。

最大功率传输定理，如果是高频的话，就是无反射波。

对于普通的宽频放大器，输出阻抗50Ω，功率传输电路中需要考虑阻抗匹配，可是如果信号波长远远大于电缆长度，即缆长可以忽略的话，就无须考虑阻抗匹配了。

阻抗匹配是指在能量传输时,要求负载阻抗要和传输线的特征阻抗相等,此时的传输不会产生反射,这表明所有能量都被负载吸收了.反之则在传输中有能量损失。

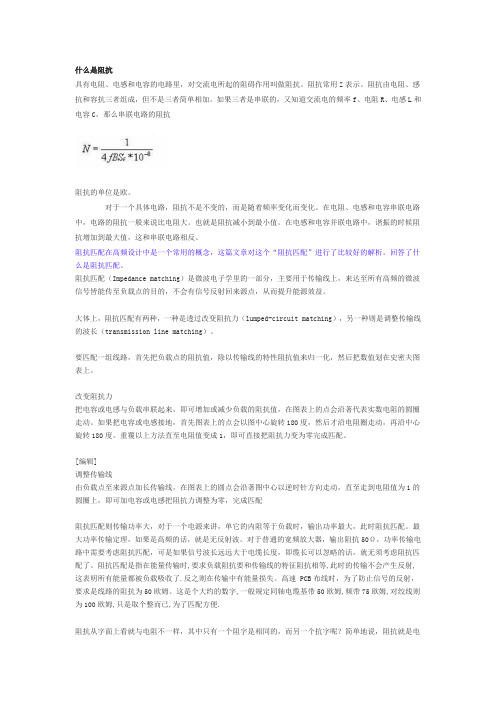

什么是阻抗具有电阻、电感和电容的电路里，对交流电所起的阻碍作用叫做阻抗。

阻抗常用Z表示。

阻抗由电阻、感抗和容抗三者组成，但不是三者简单相加。

如果三者是串联的，又知道交流电的频率f、电阻R、电感L和电容C，那么串联电路的阻抗阻抗的单位是欧。

对于一个具体电路，阻抗不是不变的，而是随着频率变化而变化。

在电阻、电感和电容串联电路中，电路的阻抗一般来说比电阻大。

也就是阻抗减小到最小值。

在电感和电容并联电路中，谐振的时候阻抗增加到最大值，这和串联电路相反。

阻抗匹配在高频设计中是一个常用的概念，这篇文章对这个“阻抗匹配”进行了比较好的解析。

回答了什么是阻抗匹配。

阻抗匹配（Impedance matching）是微波电子学里的一部分，主要用于传输线上，来达至所有高频的微波信号皆能传至负载点的目的，不会有信号反射回来源点，从而提升能源效益。

大体上，阻抗匹配有两种，一种是透过改变阻抗力（lumped-circuit matching），另一种则是调整传输线的波长（transmission line matching）。

要匹配一组线路，首先把负载点的阻抗值，除以传输线的特性阻抗值来归一化，然后把数值划在史密夫图表上。

改变阻抗力把电容或电感与负载串联起来，即可增加或减少负载的阻抗值，在图表上的点会沿著代表实数电阻的圆圈走动。

如果把电容或电感接地，首先图表上的点会以图中心旋转180度，然后才沿电阻圈走动，再沿中心旋转180度。

重覆以上方法直至电阻值变成1，即可直接把阻抗力变为零完成匹配。

[编辑]调整传输线由负载点至来源点加长传输线，在图表上的圆点会沿著图中心以逆时针方向走动，直至走到电阻值为1的圆圈上，即可加电容或电感把阻抗力调整为零，完成匹配阻抗匹配则传输功率大，对于一个电源来讲，单它的内阻等于负载时，输出功率最大，此时阻抗匹配。

最大功率传输定理，如果是高频的话，就是无反射波。

对于普通的宽频放大器，输出阻抗50Ω，功率传输电路中需要考虑阻抗匹配，可是如果信号波长远远大于电缆长度，即缆长可以忽略的话，就无须考虑阻抗匹配了。

阻抗匹配方法
1. 什么是阻抗匹配
阻抗匹配是一种用来匹配电气设备输出阻抗与它的负载阻抗的
技术。

在电气系统中，将负载与大功率的源连接时，必须使大功率源的输出阻抗与负载的阻抗相匹配，二者之间的匹配被称为“阻抗匹配”，阻抗匹配技术使电路可以将最大的功率输出到负载中，使得系统正常运行，达到预期的效果。

2. 阻抗匹配的目的
能够有效地将电气信号从源端传输到负载端，以获得较好的信号传递质量，确保系统有效地工作，减少噪声，以及防止系统损坏。

3. 如何匹配阻抗
（1）使用具有非常低的阻抗值（2）使用可调节的阻抗变压器（3）使用改变负载电阻的装置（4）使用特殊的变压器，如：带有阻抗变
化因子的变压器（5）使用带有阻抗变化因子的网络变压器（双臂变
压器）（6）使用可调谐的特殊线圈（7）使用电容，电感或晶体管组
成的混合电路。

- 1 -。

阻抗匹配计算详解阻抗匹配是电子电路设计中常用的技术之一、它的作用是通过改变电路中的负载阻抗，使得输出电流或功率能够最大化。

阻抗匹配对于提高电路的效率、减少功率损耗、改善信号传输等方面都具有重要意义。

在电路中，输入阻抗和输出阻抗是两个基本的概念。

输入阻抗是指输入端对于信号源的阻力，而输出阻抗是指输出电路对于负载的阻力。

在理想情况下，输入和输出阻抗应该相等，以达到最大功率输出。

然而，实际电路中由于各种因素的影响，输入输出阻抗常常不匹配，从而导致功率的损失。

为了防止功率损失，我们需要进行阻抗匹配。

阻抗匹配的方法有很多种，其中常用的有三种：串联匹配、并联匹配和变压器匹配。

串联匹配是指在输入/输出电路前面或后面串联一个电阻，使得整个电路的输入/输出阻抗得到改善。

假设输入电阻为R1，输出电阻为R2，要求将R1匹配到R3，将R2匹配到R4、这时需要在输入电路的前面串联一个电阻R3，在输出电路的后面串联一个电阻R4，使得R1=R3，R2=R4、这样就达到了阻抗匹配的目的。

并联匹配是指在输入/输出电路前面或后面并联一个电阻，使得整个电路的输入/输出阻抗得到改善。

与串联匹配类似，假设输入电阻为R1，输出电阻为R2，要求将R1匹配到R3，将R2匹配到R4、这时需要在输入电路的前面并联一个电阻R3，在输出电路的后面并联一个电阻R4，使得1/R1+1/R3=1/R3，1/R2+1/R4=1/R3变压器匹配是指使用变压器将输入阻抗与输出阻抗进行匹配。

变压器具有阻抗变换的功能，可以通过调整变压器的比例关系来达到阻抗匹配的目的。

假设输入电阻为R1，输出电阻为R2，要求将R1匹配到R3，将R2匹配到R4、这时可以通过调整变压器的匝数比例以及串联或并联电阻来实现阻抗的匹配。

1.确定输入和输出阻抗的数值，并且将其表示出来。

2.根据匹配的方法（串联匹配、并联匹配或变压器匹配）来选择相应的计算公式。

3.根据计算公式，将输入和输出阻抗的数值代入，求解未知的电阻或变压器参数。

什么是阻抗匹配，其相关原理如何？阻抗匹配是微波学里的一部分，主要用于传输线上，来达至所有高频的微波信号皆能传至负载点的目的，不会有信号反射回来源点，从而提升能源效益。

大体上，阻抗匹配有两种，一种是透过改变阻抗力，另一种则是调整传输线的波长。

改变阻抗力：把或电感与负载串联起来，即可增加或减少负载的阻抗值，在图表上的点会沿著代表实数电阻的圆圈走动。

如果把电容或电感接地，首先图表上的点会以图中心旋转180度，然后才沿电阻圈走动，再沿中心旋转180度。

重覆以上方法直至电阻值变成1，即可直接把阻抗力变为零完成匹配。

阻抗匹配是指负载阻抗与激励源内部阻抗互相适配，得到功率输出的一种工作状态。

对于不同特性的电路，匹配条件是不一样的。

串联终端匹配：串联终端匹配的理论出发点是在信号源端阻抗低于传输线特征阻抗的条件下，在信号的源端和传输线之间串接一个电阻R，使源端的输出阻抗与传输线的特征阻抗相匹配，抑制从负载端反射回来的信号发生再次反射.串联终端匹配后的信号传输具有以下特点：A由于串联匹配电阻的作用，驱动信号传播时以其幅度的50％向负载端传播；B信号在负载端的反射系数接近＋1，因此反射信号的幅度接近原始信号幅度的50％；C反射信号与源端传播的信号叠加，使负载端接受到的信号与原始信号的幅度近似相同；D负载端反射信号向源端传播，到达源端后被匹配电阻吸收；E反射信号到达源端后，源端驱动电流降为0，直到下一次信号传输。

那么是否什么时候都要考虑阻抗匹配？在普通的宽频带放大器中，因为输出阻抗为50Ω，所以需要考虑在功率传输电路中进行阻抗匹配。

但是，实际上当电缆的长度对于信号的波长来说可以忽略不计时，就勿需阻抗匹配的。

考虑信号频率为1MHz，其波长在空气中为300m，在同轴电缆中约为200m。

在通常使用的长度为1m左右的同轴电缆中，是在完全可忽略的范围之内。

如果存在阻抗，那么在阻抗上就会产生功率消耗，所以不做阻抗匹配其结果就会使放大器的输出功率发生无用的浪费。

1.阻抗的定义在具有电阻、电感和电容的电路里，对电路中的电流所起的阻碍作用叫做阻抗。

阻抗常用Z表示，是一个复数，实部称为电阻，虚部称为电抗，其中电容在电路中对交流电所起的阻碍作用称为容抗,电感在电路中对交流电所起的阻碍作用称为感抗，电容和电感在电路中对交流电引起的阻碍作用总称为电抗;阻抗的单位是欧姆。

阻抗的公式是：Z= R+j(ωL–1/（ωC）)其中，负载是电阻、电感的感抗、电容的容抗三种类型的复物，复合后统称“阻抗”，写成数学公式即是：阻抗Z= R+j(ωL–1/（ωC）)。

其中R为电阻，ωL为感抗，1/（ωC）为容抗。

（1）如果(ωL–1/ωC) > 0，称为“感性负载”；（2）反之，如果(ωL–1/ωC) < 0称为“容性负载”。

2.阻抗匹配阻抗匹配是指信号源或者传输线跟负载之间的一种合适的搭配方式。

匹配条件包括：①负载阻抗等于信源内阻抗，即它们的模与辐角分别相等，这时在负载阻抗上可以得到无失真的电压传输。

②负载阻抗等于信源内阻抗的共轭值，即它们的模相等而辐角之和为零。

这时在负载阻抗上可以得到最大功率。

这种匹配条件称为共轭匹配。

如果信源内阻抗和负载阻抗均为纯阻性，则两种匹配条件是等同的。

我们先从直流电压源驱动一个负载入手。

由于实际的电压源，总是有内阻的，我们可以把一个实际电压源，等效成一个理想的电压源跟一个电阻r串联的模型。

假设负载电阻为R，电源电动势为U，内阻为r，那么我们可以计算出流过电阻R的电流为：I=U/(R+r)，可以看出，负载电阻R越小，则输出电流越大。

负载R上的电压为：Uo=IR=U/[1+(r/R)]，可以看出，负载电阻R越大，则输出电压Uo越高。

再来计算一下电阻R消耗的功率为：P=I2×R=[U/(R+r)]2×R=U2×R/(R2+2×R×r+r2)=U2×R/[(R-r)2+4×R×r]=U2/{[(R-r)2/R]+4×r}对于一个给定的信号源，其内阻r是固定的，而负载电阻R则是由我们来选择的。

阻抗匹配原理
阻抗匹配原理是指在电路设计或信号传输中，为了最大程度地传输信号能量，需要将信源的内阻与负载的外阻匹配，以达到阻抗最大化的目标。

阻抗匹配的基本原理是利用电阻、电容、电感等元件的特性来调整电路的阻抗大小。

在电路中，如果信源的内阻与负载的外阻不匹配，会导致能量的反射和损耗，使得信号传输效果下降。

为了解决这一问题，可以通过在信源和负载之间添加阻抗转换电路来实现匹配，使得信号完全传输到负载，最大程度地减小能量的损耗。

阻抗匹配的原理可以通过两种方法来实现。

一种是通过变换电路中的元件参数来达到匹配的目的，如改变电阻、电容、电感等的数值；另一种是通过变换电路的拓扑结构来实现匹配，如串联、并联、变压器等。

在阻抗匹配过程中，如果信源的内阻大于负载的外阻，可以通过串联电阻或并联电容的方式来降低信源的总阻抗，以实现匹配；如果信源的内阻小于负载的外阻，可以通过串联电感或并联电阻的方式来提高信源的总阻抗，以实现匹配。

总之，阻抗匹配原理是为了充分利用信号能量，提高信号传输效果而采取的一种调整电路阻抗的方法。

通过合理选择元件参数和拓扑结构，可以实现信源和负载之间阻抗的匹配，最大程度地减小信号的反射和损耗，提高信号传输的质量。

什么是阻抗匹配?阻抗匹配是什么意思?阻抗匹配原理阻抗匹配是微波电子学里的一部分，主要用于传输线上，来达至全部高频的微波信号皆能传至负载点的目的，不会有信号反射回来源点，从而提升能源效益。

大体上，阻抗匹配有两种，一种是透过转变阻抗力，另一种则是调整传输线的波长。

转变阻抗力：把电容或电感与负载串联起来，即可增加或削减负载的阻抗值，在图表上的点会沿著代表实数电阻的圆圈走动。

假如把电容或电感接地，首先图表上的点会以图中心旋转180度，然后才沿电阻圈走动，再沿中心旋转180度。

重覆以上方法直至电阻值变成1，即可直接把阻抗力变为零完成匹配。

阻抗匹配是指负载阻抗与激励源内部阻抗相互适配，得到最大功率输出的一种工作状态。

对于不同特性的电路，匹配条件是不一样的。

串联终端匹配：串联终端匹配的理论动身点是在信号源端阻抗低于传输线特征阻抗的条件下，在信号的源端和传输线之间串接一个电阻R，使源端的输出阻抗与传输线的特征阻抗相匹配，抑制从负载端反射回来的信号发生再次反射.串联终端匹配后的信号传输具有以下特点：A 由于串联匹配电阻的作用，驱动信号传播时以其幅度的50％向负载端传播；B 信号在负载端的反射系数接近＋1，因此反射信号的幅度接近原始信号幅度的50％；C 反射信号与源端传播的信号叠加，使负载端接受到的信号与原始信号的幅度近似相同；D 负载端反射信号向源端传播，到达源端后被匹配电阻汲取；E 反射信号到达源端后，源端驱动电流降为0，直到下一次信号传输。

相对并联匹配来说，串联匹配不要求信号驱动器具有很大的电流驱动力量。

选择串联终端匹配电阻值的原则很简洁，就是要求匹配电阻值与驱动器的输出阻抗之和与传输线的特征阻抗相等。

抱负的信号驱动器的输出阻抗为零，实际的驱动器总是有比较小的输出阻抗，而且在信号的电平发生变化时，输出阻抗可能不同。

比如电源电压为＋4.5V的CMOS驱动器，在低电平常典型的输出阻抗为37Ω，在高电平常典型的输出阻抗为45Ω[4]；TTL驱动器和CMOS驱动一样，其输出阻抗会随信号的电平大小变化而变化。

阻抗匹配的原理和方法
阻抗匹配就像是给电路找个完美搭档！想象一下，电路里的信号就像一群欢快奔跑的小马，如果阻抗不匹配，那这些小马就会四处乱撞，搞得一团糟。

那阻抗匹配的原理是啥呢？简单来说，就是让信号在传输过程中能够顺畅地流动，就像小河里的水没有阻碍地流淌一样。

怎么进行阻抗匹配呢？可以通过调整电路中的元件参数，比如电阻、电容、电感啥的。

这就好比给小马们修一条合适的跑道，让它们跑得更稳更快。

在调整的过程中，可得小心谨慎，一步一步来，要是不小心弄错了，那可就麻烦啦！那有啥注意事项呢？首先，得准确测量阻抗值，这就像给小马称体重一样，得量准了才能找到合适的跑道。

其次，选择合适的匹配方法，不同的情况要用不同的方法，可不能瞎搞。

在阻抗匹配的过程中，安全性和稳定性那可太重要啦！要是不安全不稳定，那不就像在走钢丝一样让人提心吊胆嘛？只有保证了安全性和稳定性，才能让电路正常工作，不出乱子。

阻抗匹配的应用场景那可多了去了。

在通信领域，它能让信号传输得更远更清晰，就像给声音加上了扩音器。

在电子设备中，它可以提高性能，减少干扰，让设备运行得更顺畅。

优势也很明显啊，能提高效率，降低能耗，谁不喜欢呢？
咱来看看实际案例吧！比如说在手机信号放大器中，阻抗匹配就起到了关键作用。

没有它，手机信号就会很弱，通话都成问题。

有了阻抗匹配，信号就像有了翅膀一样，飞得又高又远。

阻抗匹配就是这么厉害！它能让电路变得更完美，让我们的生活更便捷。

所以，大家一定要重视阻抗匹配哦！。

什么是阻抗匹配阻抗匹配的条件阻抗匹配的信号源内阻与所接传输线的特性阻抗大小相等且相位相同，或传输线的特性阻抗与所接负载阻抗的大小相等且相位相同，那么你对阻抗匹配了解多少呢?以下是由店铺整理关于什么是阻抗匹配的内容，希望大家喜欢!阻抗匹配的概述信号传输过程中负载阻抗和信源内阻抗之间的特定配合关系。

一件器材的输出阻抗和所连接的负载阻抗之间所应满足的某种关系，以免接上负载后对器材本身的工作状态产生明显的影响。

对电子设备互连来说，例如信号源连放大器，前级连后级，只要后一级的输入阻抗大于前一级的输出阻抗5-10倍以上，就可认为阻抗匹配良好;对于放大器连接音箱来说，电子管机应选用与其输出端标称阻抗相等或接近的音箱，而晶体管放大器则无此限制，可以接任何阻抗的音箱。

输入端阻抗匹配时，传输线获得最大功率;在输出端阻抗匹配的情况下，传输线上只有向终端行进的电压波和电流波，携带的能量全部为负载所吸收。

在阻抗失配的情况下，传输线上将同时存在-射波和应射波。

从传输的角度来说，总是竭力避免阻抗失配现象的出现，因为反射波的出现，意味着递送到传输线终端的功率不能全部为负载所吸收，降低了传输效率;在输送功率较高的情况下，电压或电流的波腹有可能损坏传输线的介质;而且传输线始端的输入阻抗随频率而变化，输送多频信号时，将因机、线阻抗难于匹配而出现失真。

阻抗匹配的程度常用电压反射系数来衡量。

阻抗匹配的条件①负载阻抗等于信源内阻抗，即它们的模与辐角分别相等，这时在负载阻抗上可以得到无失真的电压传输。

②负载阻抗等于信源内阻抗的共轭值，即它们的模相等而辐角之和为零。

这时在负载阻抗上可以得到最大功率。

这种匹配条件称为共轭匹配。

如果信源内阻抗和负载阻抗均为纯阻性，则两种匹配条件是等同的。

阻抗匹配是指负载阻抗与激励源内部阻抗互相适配，得到最大功率输出的一种工作状态。

对于不同特性的电路，匹配条件是不一样的。

在纯电阻电路中，当负载电阻等于激励源内阻时，则输出功率为最大，这种工作状态称为匹配，否则称为失配。

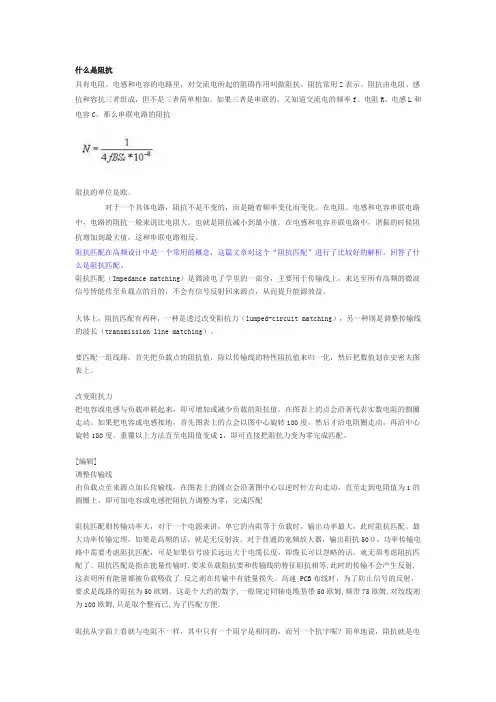

网上看到的,分享一下,阻抗匹配的问题什么是阻抗？什么是阻抗匹配？以及为什么要阻抗匹配？什么是阻抗[]具有电阻、电感和电容的电路里，对交流电所起的阻碍作用叫做阻抗。

阻抗常用Z表示。

阻抗由电阻、感抗和容抗三者组成，但不是三者简单相加。

如果三者是串联的，又知道交流电的频率f、电阻R、电感L和电容C，那么串联电路的阻抗阻抗的单位是欧。

对于一个具体电路，阻抗不是不变的，而是随着频率变化而变化。

在电阻、电感和电容串联电路中，电路的阻抗一般来说比电阻大。

也就是阻抗减小到最小值。

在电感和电容并联电路中，谐振的时候阻抗增加到最大值，这和串联电路相反。

阻抗匹配在高频设计中是一个常用的概念，这篇文章对这个“阻抗匹配”进行了比较好的解析。

回答了什么是阻抗匹配。

阻抗匹配（Impedance matching）是微波电子学里的一部分，主要用于传输线上，来达至所有高频的微波信号皆能传至负载点的目的，不会有信号反射回来源点，从而提升能源效益。

大体上，阻抗匹配有两种，一种是透过改变阻抗力（lumped-circuit matching），另一种则是调整传输线的波长（transmission line matching）。

要匹配一组线路，首先把负载点的阻抗值，除以传输线的特性阻抗值来归一化，然后把数值划在史密夫图表上。

改变阻抗力把电容或电感与负载串联起来，即可增加或减少负载的阻抗值，在图表上的点会沿著代表实数电阻的圆圈走动。

如果把电容或电感接地，首先图表上的点会以图中心旋转180度，然后才沿电阻圈走动，再沿中心旋转180度。

重覆以上方法直至电阻值变成1，即可直接把阻抗力变为零完成匹配。

调整传输线由负载点至来源点加长传输线，在图表上的圆点会沿著图中心以逆时针方向走动，直至走到电阻值为1的圆圈上，即可加电容或电感把阻抗力调整为零，完成匹配[]阻抗匹配则传输功率大，对于一个电源来讲，单它的内阻等于负载时，输出功率最大，此时阻抗匹配。

最大功率传输定理，如果是高频的话，就是无反射波。

阻抗匹配原理阻抗匹配是电子电路中的重要概念，它能够有效地提高信号传输的效率，降低信号反射和损耗。

在实际电路设计中，阻抗匹配原理被广泛应用于各种通信系统、射频电路和微波电路中。

本文将介绍阻抗匹配的基本原理、常见的匹配网络以及在电路设计中的应用。

阻抗匹配的基本原理是为了使信号源和负载之间的阻抗相互匹配，从而最大限度地传输能量，减小信号反射。

在电路中，如果信号源的输出阻抗与负载的输入阻抗不匹配，就会导致信号反射和能量损耗。

因此，为了最大限度地传输信号能量，需要采取一定的方法来匹配信号源和负载之间的阻抗。

常见的阻抗匹配网络包括L型匹配网络、π型匹配网络、串联匹配网络和并联匹配网络。

这些匹配网络可以通过合适的阻抗变换元件，如电感、电容和阻性元件，来实现阻抗的匹配。

在实际电路设计中，设计工程师需要根据具体的应用场景和要求，选择合适的匹配网络来实现阻抗匹配。

阻抗匹配在电路设计中起着至关重要的作用。

在射频和微波电路中，阻抗匹配可以有效地提高信号传输的效率，降低信号反射和损耗，从而提高整个系统的性能。

在通信系统中，阻抗匹配可以保证信号的稳定传输，提高通信质量。

因此，设计工程师需要深入理解阻抗匹配原理，并灵活运用在实际的电路设计中。

总之，阻抗匹配原理是电子电路设计中不可或缺的重要概念。

通过合理的阻抗匹配，可以提高信号传输效率，降低信号反射和损耗，从而提高整个系统的性能。

在实际的电路设计中，设计工程师需要根据具体的应用场景和要求，选择合适的匹配网络来实现阻抗匹配，从而达到最佳的设计效果。

希望本文能够帮助读者更好地理解阻抗匹配原理，并在实际的电路设计中加以运用。
