数字电路阻抗匹配数字电路中，阻抗匹配是一种重要的技术，用于确保信号在电路之间的传输过程中能够有效地匹配和传递。

阻抗不匹配可能导致信号反射、功耗增加、信号失真等问题。

本文将介绍数字电路阻抗匹配的基本概念、原理和常用方法。

一、阻抗匹配的基本概念在数字电路中，信号通常以电压的形式传输。

电路中的每个元件都有一个特定的阻抗，用来描述该元件对信号的阻碍程度。

阻抗匹配的目标是使信号源的输出阻抗与负载的输入阻抗相匹配，以最大限度地传输信号而不引起反射。

阻抗匹配可以通过改变电路的特性或添加合适的元件来实现。

二、阻抗匹配的原理阻抗匹配的原理基于传输线理论和阻抗转换的概念。

传输线理论描述了信号在传输线上的传播特性，而阻抗转换则指的是将一个阻抗转换为另一个阻抗的过程。

在数字电路中，常用的传输线是微带线、同轴电缆和双绞线。

阻抗匹配的原理可以简单地描述为以下几个步骤：1. 确定信号源的输出阻抗和负载的输入阻抗。

2. 计算阻抗不匹配的程度，即源阻抗和负载阻抗之间的差异。

3. 根据阻抗不匹配的程度选择合适的阻抗匹配方法。

4. 实施阻抗匹配，通常通过添加合适的元件或改变电路拓扑结构来完成。

三、常用的阻抗匹配方法1. 并联电阻法：在信号源和负载之间并联一个电阻，使得总阻抗与负载阻抗相匹配。

这种方法简单直接，适用于小功率的阻抗匹配。

2. 串联电阻法：在信号源和负载之间串联一个电阻，使得总阻抗与负载阻抗相匹配。

串联电阻法可以通过改变串联电阻的阻值来实现不同程度的阻抗匹配。

3. 阻抗转换器法：使用阻抗转换器将信号源的输出阻抗转换为与负载阻抗相匹配的阻抗。

阻抗转换器可以是变压器、运放电路或其他特定的电路元件。

4. 反射系数补偿法：通过引入反射系数补偿电路来减小信号反射。

这种方法可以通过添加补偿电路或改变传输线的特性来实现。

5. Smith 图阻抗匹配法：使用Smith 图进行阻抗匹配，通过在Smith 图上选择合适的阻抗变换点来实现匹配。

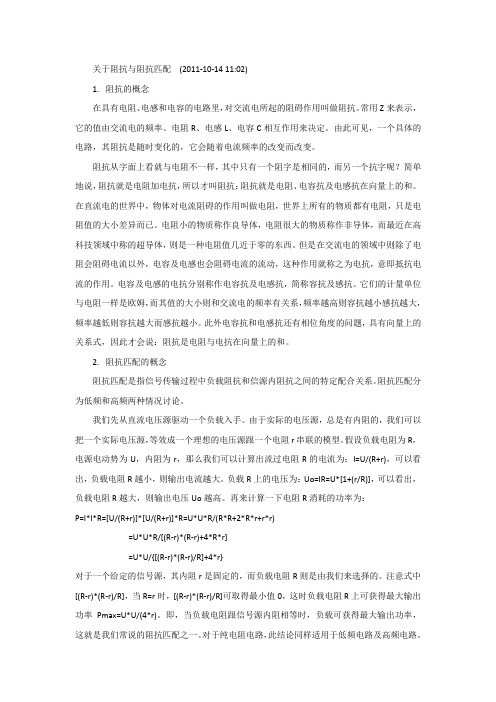

关于阻抗与阻抗匹配(2011-10-14 11:02)1. 阻抗的概念在具有电阻、电感和电容的电路里，对交流电所起的阻碍作用叫做阻抗。

常用Z来表示，它的值由交流电的频率、电阻R、电感L、电容C相互作用来决定。

由此可见，一个具体的电路，其阻抗是随时变化的，它会随着电流频率的改变而改变。

阻抗从字面上看就与电阻不一样，其中只有一个阻字是相同的，而另一个抗字呢？简单地说，阻抗就是电阻加电抗，所以才叫阻抗；阻抗就是电阻、电容抗及电感抗在向量上的和。

在直流电的世界中，物体对电流阻碍的作用叫做电阻，世界上所有的物质都有电阻，只是电阻值的大小差异而已。

电阻小的物质称作良导体，电阻很大的物质称作非导体，而最近在高科技领域中称的超导体，则是一种电阻值几近于零的东西。

但是在交流电的领域中则除了电阻会阻碍电流以外，电容及电感也会阻碍电流的流动，这种作用就称之为电抗，意即抵抗电流的作用。

电容及电感的电抗分别称作电容抗及电感抗，简称容抗及感抗。

它们的计量单位与电阻一样是欧姆，而其值的大小则和交流电的频率有关系，频率越高则容抗越小感抗越大，频率越低则容抗越大而感抗越小。

此外电容抗和电感抗还有相位角度的问题，具有向量上的关系式，因此才会说：阻抗是电阻与电抗在向量上的和。

2. 阻抗匹配的概念阻抗匹配是指信号传输过程中负载阻抗和信源内阻抗之间的特定配合关系。

阻抗匹配分为低频和高频两种情况讨论。

我们先从直流电压源驱动一个负载入手。

由于实际的电压源，总是有内阻的，我们可以把一个实际电压源，等效成一个理想的电压源跟一个电阻r串联的模型。

假设负载电阻为R，电源电动势为U，内阻为r，那么我们可以计算出流过电阻R的电流为：I=U/(R+r)，可以看出，负载电阻R越小，则输出电流越大。

负载R上的电压为：Uo=IR=U*[1+(r/R)]，可以看出，负载电阻R越大，则输出电压Uo越高。

再来计算一下电阻R消耗的功率为：P=I*I*R=[U/(R+r)]*[U/(R+r)]*R=U*U*R/(R*R+2*R*r+r*r)=U*U*R/[(R-r)*(R-r)+4*R*r]=U*U/{[(R-r)*(R-r)/R]+4*r}对于一个给定的信号源，其内阻r是固定的，而负载电阻R则是由我们来选择的。

为什么要阻抗匹配？怎么进行阻抗匹配什么是阻抗在电学中，常把对电路中电流所起的阻碍作用叫做阻抗。

阻抗单位为欧姆，常用Z表示，是一个复数Z= R+i( ωL–1/(ωC))。

具体说来阻抗可分为两个部分，电阻（实部）和电抗（虚部）。

其中电抗又包括容抗和感抗，由电容引起的电流阻碍称为容抗，由电感引起的电流阻碍称为感抗。

阻抗匹配的理想模型射频工程师大都遇到过匹配阻抗的问题，通俗的讲，阻抗匹配的目的是确保能实现信号或能量从“信号源”到“负载”的有效传送。

其最最理想模型当然是希望Source端的输出阻抗为50欧姆，传输线的阻抗为50欧姆，Load端的输入阻抗也是50欧姆，一路50欧姆下去，这是最理想的。

然而实际情况是：源端阻抗不会是50欧姆，负载端阻抗也不会是50欧姆，这个时候就需要若干个阻抗匹配电路而匹配电路就是由电感和电容所构成，这个时候我们就需要使用电容和电感来进行阻抗匹配电路调试，以达到RF性能最优。

阻抗匹配的方法阻抗匹配的方法主要有两个，一是改变阻抗力，二是调整传输线。

改变阻抗力就是通过电容、电感与负载的串并联调整负载阻抗值，以达到源和负载阻抗匹配。

调整传输线是加长源和负载间的距离，配合电容和电感把阻抗力调整为零。

此时信号不会发生发射，能量都能被负载吸收。

高速PCB布线中，一般把数字信号的走线阻抗设计为50欧姆。

一般规定同轴电缆基带50欧姆，频带75欧姆，对绞线（差分）为85-100欧姆。

Smith圆图在RF匹配电路调试中的应用Smith圆图上可以反映出如下信息：阻抗参数Z，导纳参数Y，品质因子Q，反射系数，驻波系数，噪声系数，增益，稳定因子，功率，效率，频率信息等抗等参数。

是不是一脸懵，我们还是来看阻抗圆图吧：阻抗圆图的构图原理是利用输入阻抗与电压反射系数之间的一一对应关系，将归一化输入阻抗表示在反射系数极坐标系中，其特点归纳如下：1.上半圆阻抗为感抗，下半圆阻抗为容抗；2.实轴为纯电阻，单位圆为纯电抗；3.实轴的右半轴皆为电压波腹点（除开路点），左半轴皆为电压波节点（除短路点）；4.匹配点（1，0），开路点（∞，∞）和短路点（0，0）；5.两个特殊圆:最大的为纯电抗圆，与虚轴相切的为匹配圆；6.两个旋转方向:逆时针转为向负载移动，顺时针转为向波源移动。

阻抗匹配和阻抗变换是什么?阻抗变换和阻抗匹配的详细概述阻抗匹配是无线电技术中常见的一种工作状态，它反映了输入电路与输出电路之间的功率传输关系。

当电路实现阻抗匹配时，将获得最大的功率传输。

反之，当电路阻抗失配时，不但得不到最大的功率传输，还可能对电路产生损害。

阻抗匹配常见于各级放大电路之间、放大器与负载之间、测量仪器与被测电路之间、天线与接收机或发信机与天线之间，等等。

例如，扩音机的输出电路与扬声器之间必须做到阻抗匹配，不匹配时，扩音机的输出功率将不能全部送至扬声器。

如果扬声器的阻抗远小于扩音机的输出阻抗，扩音机就处于过载状态，其末级功率放大管很容易损坏。

反之，如果扬声器的阻抗高于扩音机的输出阻抗过多，会引起输出电压升高，同样不利于扩，音机的工作，声音还会产生失真.因此扩音机电路的输出阻抗与扬声器的阻抗越接近越好。

又例如，无线电发信机的输出阻抗与馈线的阻抗、馈线与天线的阻抗也应达到一致。

如果阻抗值不一致，发信机输出的高频能量将不能全部由天线发射出去。

这部分没有发射出去的能量会反射回来，产生驻波，严重时会引起馈线的绝缘层及发信机末级功放管的损坏。

为了使信号和能量有效地传输，必须使电路工作在阻抗匹配状态，即信号源或功率源的内阻等于电路的输人阻抗，电路的输出阻抗等于负载的阻抗。

在一般的输入、输出电路中常含有电阻、电容和电感元件，由它们所组成的电路称为电抗电路，其中只含有电阻的电路称为纯电阻电路. 下面对纯电阻电路和电抗电路的阻抗匹配问题分别进行简要的分。

1、纯电阻电路在中学物理电学中曾讲述这样一个问题：把一个电阻为R的用电器，接在一个电动势为E、内阻为r的电池组上(见图1)，在什么条件下电源输出的功率最大呢?当外电阻等于内电阻时，电源对外电路输出的功率最大，这就是纯电阻电路的功率匹配。

假如换成交流电路，同样也必须满足R=r这个条件电路才能匹配。

2、电抗电路电抗电路要比纯电阻电路复杂，电路中除了电阻外还有电容和电感.元件，并工作于低频或高频交流电路。

输电线路的阻抗匹配方法随着电力行业的快速发展，输电线路的运行效率和稳定性成为了电力工程师们所关注的重点。

而阻抗匹配方法作为一种重要的技术手段，能够有效提高输电线路的负载能力和抗干扰性能，是实现电力输送的关键之一。

阻抗匹配是指在电力输送过程中，通过调整输电线路的电流和电压阻抗的匹配关系，使得电流和电压波动尽量小，以达到提高传输效率的目的。

下面将介绍几种常用的阻抗匹配方法。

一、长度阻抗匹配法长度阻抗匹配法是指通过调整输电线路的长度来实现阻抗匹配。

根据电力传输的特点，阻抗与线路长度成正比。

因此，当输电线路的长度增加时，其阻抗也会相应增加。

通过合理调整线路的长度，可以使得输电线路的阻抗与电源负载的阻抗匹配，从而减少传输时的反射波。

二、幅值阻抗匹配法幅值阻抗匹配法是通过调节输电线路的幅值来实现阻抗匹配。

根据电力传输的基本原理，当线路的幅值与负载的幅值相等时，可以使得阻抗匹配得到优化。

为达到这一目的，工程师可以通过调节线路的电感或电容来改变线路的幅值，从而实现阻抗的匹配。

三、相位阻抗匹配法相位阻抗匹配法是通过调节输电线路的相位来实现阻抗匹配。

根据电力传输的相角关系，当电源负载的相位与线路的相位相等时，可以实现阻抗的匹配。

为了调节线路的相位，工程师可以采用串联电感或并联电容的方式，从而使得输电线路的相位与负载相位相等，实现阻抗的匹配。

四、频率阻抗匹配法频率阻抗匹配法是通过调节输电线路的频率来实现阻抗匹配。

电力传输中，电源和负载的频率可能存在差异，如果两者的频率不匹配，将会导致能量的损失和传输效率的降低。

因此，通过调整输电线路的频率，使其与电源负载的频率匹配，可以最大限度地减少能量损失，提高传输效率。

综上所述，阻抗匹配方法是电力输送中的一项重要技术。

通过合理的调节线路的长度、幅值、相位和频率，可以实现输电线路的阻抗与电源负载的阻抗匹配，从而提高电力输送的效率和可靠性。

在电力工程中，工程师们需要根据具体情况选择合适的阻抗匹配方法，并结合实际情况进行优化设计，以确保电力传输的顺利进行。

阻抗匹配与功率传输优化方法在电子电路和通信系统中，阻抗匹配是一个重要的概念，可以有效提高功率传输效率。

本文将介绍阻抗匹配的基本原理，并探讨一些常用的功率传输优化方法。

一、阻抗匹配的基本原理阻抗匹配是指在电路中通过选择合适的电阻、电容或电感等元件，使得信源的内阻与负载的外阻之间能够实现最佳的阻抗匹配。

当信源和负载之间阻抗匹配良好时，能够最大程度地减少能量的反射和损耗，从而提高功率传输效率。

阻抗匹配的基本原理可由阻抗匹配公式描述：Zs = Z0 × (1 + Γ) / (1 - Γ)其中，Zs表示由信源提供的总阻抗，Z0为传输线的特性阻抗，Γ为负载反射系数。

通过调整负载的阻抗，使得反射系数Γ尽可能接近零，可以实现阻抗匹配。

二、传输线理论与阻抗匹配传输线理论是阻抗匹配中的重要理论基础。

传输线的特性阻抗与负载阻抗之间的差异会导致能量的部分反射，从而损耗功率。

因此，为了最大程度地减少反射损耗，我们需要通过调整负载阻抗来实现阻抗匹配。

常用的传输线类型包括同轴电缆、微带线和带状线等。

对于同轴电缆，一种常用的优化方法是通过调整电缆的特性阻抗和负载阻抗之间的比例关系来实现阻抗匹配。

对于微带线和带状线，其特性阻抗可以通过变换线宽和介质厚度等参数来调整，从而实现阻抗匹配。

三、功率传输优化方法为了进一步提高功率传输效率，除了进行阻抗匹配外，还可以采用一些其他方法进行优化。

1. 变压器耦合阻抗匹配：通过变压器实现阻抗变化，将高阻抗转换为低阻抗或者反之，以实现阻抗匹配。

2. 负载调整网络：引入负载调整网络，通过调整网络中的元件参数，使得整体电路的阻抗与负载相匹配。

3. 调谐网络：通过调谐网络中元件的参数来调节电路的谐振频率，以实现阻抗匹配。

4. 反馈系统：通过引入反馈系统，可以实时监测和调整负载的阻抗，从而实现动态的阻抗匹配。

这些方法可根据具体应用场景的需求进行选用，以达到最优的功率传输效率。

结论阻抗匹配是电子电路和通信系统中重要的技术，能够有效提高功率传输效率。

传输线的阻抗匹配和端接方式一、引言传输线是一种用于高频信号传输的电路元件，广泛应用于通信、电子等领域。

在传输线的设计和应用中，阻抗匹配和端接方式是两个重要的考虑因素。

本文将重点介绍传输线的阻抗匹配原理和常见的端接方式。

二、传输线的阻抗匹配原理1. 阻抗匹配的概念阻抗匹配是指将信号源的输出阻抗与传输线的特性阻抗相匹配，以最大限度地实现信号的传输。

当信号源的输出阻抗与传输线的特性阻抗不匹配时，会导致信号的反射和能量损耗，影响信号的传输质量。

2. 传输线的特性阻抗传输线的特性阻抗是指在单位长度内传输线的阻抗值。

常见的传输线有两种特性阻抗：同轴电缆的特性阻抗通常为50欧姆或75欧姆，微带线的特性阻抗通常为50欧姆或100欧姆。

3. 阻抗匹配的方法为了实现传输线的阻抗匹配，可以采用以下几种方法：(1) 串联匹配：通过在信号源和传输线之间串联阻抗匹配网络，将信号源的输出阻抗与传输线的特性阻抗相匹配。

(2) 并联匹配：通过在传输线的末端并联阻抗匹配网络，将传输线的特性阻抗与负载的输入阻抗相匹配。

(3) 变压器匹配：通过变压器将信号源的输出阻抗转换为传输线的特性阻抗，实现阻抗的匹配。

三、传输线的端接方式1. 开路端接开路端接是指将传输线的末端断开，使信号无法继续传输。

开路端接适用于需要终止信号传输的场景，例如信号的接收端。

2. 短路端接短路端接是指将传输线的末端短接在一起，使信号在传输线内部发生反射。

短路端接适用于需要将信号反射回传输线的场景，例如信号的发射端。

3. 负载端接负载端接是指将传输线的末端连接到特定的负载电路上，使信号能够被负载电路正确接收。

负载端接可以是阻抗匹配网络、天线等。

4. 开路-短路混合端接开路-短路混合端接是指将传输线的末端同时接入开路和短路，使信号在传输线内部发生反射和终止。

这种端接方式可以用于某些特殊的应用场景，例如信号的测试和测量。

四、结论传输线的阻抗匹配和端接方式是确保信号传输质量的关键因素。

pcb制作过程中阻抗的调整方法在PCB制作过程中，阻抗的调整是非常重要的一步。

阻抗是指电路中电流和电压之间的比值，是电路中的重要参数之一。

如果阻抗调整不好，就会导致信号的失真和干扰，从而影响电路的性能。

那么，在PCB制作过程中，如何进行阻抗的调整呢？下面我们来详细介绍一下。

一、了解阻抗的基本概念在进行阻抗调整之前，首先需要了解阻抗的基本概念和特性。

阻抗是指电路中电流和电压之间的比值，通常用欧姆（Ω）表示。

在PCB设计中，阻抗主要分为传输线阻抗和全局阻抗两种。

传输线阻抗是指在高速信号传输线上的阻抗，通常是50Ω或75Ω。

全局阻抗是指PCB的整体阻抗，主要是指电源、地面和信号层之间的阻抗匹配。

二、确定阻抗规格在进行阻抗调整之前，需要先确定阻抗规格。

这需要根据电路板的设计要求和信号传输的速度来确定。

一般来说，高速信号需要更严格的阻抗控制，而低速信号则可以放宽要求。

在确定阻抗规格时，需要考虑以下几个方面：1. PCB板材的介电常数和厚度；2. 信号层的线宽和线距；3. 信号层之间的层间距离；4. 电路板的尺寸和形状。

根据以上要素计算出所需的阻抗，然后设定合适的阻抗规格。

三、调整阻抗在确定阻抗规格后，就可以进行阻抗调整了。

阻抗调整的方法主要有以下几种：1. 改变PCB板材的厚度和介电常数，以达到所需要的阻抗值；2. 改变信号层的线宽和线距，以调整阻抗值；3. 增加或减少地面层的铜箔，以达到所需要的阻抗值；4. 在信号线的两侧增加贴片电容，以降低阻抗；5. 在信号线和地面层之间加入分布式电容，以降低阻抗。

需要注意的是，以上方法并不是每种情况都适用。

在具体操作时，需要根据具体情况进行选择和调整。

四、验证阻抗在进行阻抗调整后，需要进行阻抗验证。

验证阻抗的方法主要有两种：1. 使用阻抗测试仪进行测试，以检查阻抗是否符合设计要求；2. 在实际测试中，通过观察信号波形和频谱图等方法来验证阻抗。

需要注意的是，阻抗的验证需要在PCB制作过程中的不同阶段进行，以确保阻抗的准确性和稳定性。
