阻抗匹配的概念你知道啥是阻抗匹配不?咱就这么说吧,阻抗匹配就像是一场完美的舞蹈搭档组合。
你想想看,跳舞的时候,如果两个人的节奏、步伐完全不协调,那能跳出好看的舞蹈吗?肯定不能啊!阻抗匹配也是这个道理。
在电子世界里,阻抗匹配就是要让不同的电子元件或者电路之间能够和谐地工作。
如果阻抗不匹配,那可就麻烦了。
就好比两个人说话,一个人声音特别大,另一个人声音特别小,那能交流得好吗?肯定不行嘛!阻抗不匹配会导致信号反射、功率损耗等一系列问题。
那阻抗匹配到底是咋做到的呢?这就需要一些技巧和方法啦。
比如说,可以通过调整电路中的电阻、电容、电感等元件的参数,来实现阻抗的匹配。
这就像是给两个不太合拍的舞蹈搭档调整步伐和节奏一样,需要耐心和技巧。
你可能会问,为啥要这么费劲地去做阻抗匹配呢?这可太重要啦!如果不进行阻抗匹配,信号在传输过程中就会像在崎岖的山路上行驶的汽车一样,颠簸得厉害,甚至可能会翻车。
而进行了阻抗匹配,信号就能够顺畅地传输,就像在平坦的高速公路上飞驰的跑车一样,速度快又稳定。
再打个比方,阻抗匹配就像是给电子设备穿上了一双合脚的鞋子。
如果鞋子不合脚,走路就会不舒服,甚至会磨脚。
电子设备也是一样,如果阻抗不匹配,就会影响性能,甚至可能会损坏设备。
在实际应用中,阻抗匹配无处不在。
比如在通信领域,为了保证信号的质量和传输距离,就必须进行阻抗匹配。
在音频设备中,阻抗匹配可以让声音更加清晰、动听。
在电力系统中,阻抗匹配可以提高能源的利用效率。
总之,阻抗匹配是电子世界里非常重要的一个概念。
它就像一场无声的舞蹈,让不同的电子元件能够和谐地共舞。
只有进行了阻抗匹配,电子设备才能发挥出最佳的性能,为我们的生活带来更多的便利和乐趣。
所以,一定要重视阻抗匹配哦!。
数字电路阻抗匹配数字电路中,阻抗匹配是一种重要的技术,用于确保信号在电路之间的传输过程中能够有效地匹配和传递。
阻抗不匹配可能导致信号反射、功耗增加、信号失真等问题。
本文将介绍数字电路阻抗匹配的基本概念、原理和常用方法。
一、阻抗匹配的基本概念在数字电路中,信号通常以电压的形式传输。
电路中的每个元件都有一个特定的阻抗,用来描述该元件对信号的阻碍程度。
阻抗匹配的目标是使信号源的输出阻抗与负载的输入阻抗相匹配,以最大限度地传输信号而不引起反射。
阻抗匹配可以通过改变电路的特性或添加合适的元件来实现。
二、阻抗匹配的原理阻抗匹配的原理基于传输线理论和阻抗转换的概念。
传输线理论描述了信号在传输线上的传播特性,而阻抗转换则指的是将一个阻抗转换为另一个阻抗的过程。
在数字电路中,常用的传输线是微带线、同轴电缆和双绞线。
阻抗匹配的原理可以简单地描述为以下几个步骤:1. 确定信号源的输出阻抗和负载的输入阻抗。
2. 计算阻抗不匹配的程度,即源阻抗和负载阻抗之间的差异。
3. 根据阻抗不匹配的程度选择合适的阻抗匹配方法。
4. 实施阻抗匹配,通常通过添加合适的元件或改变电路拓扑结构来完成。
三、常用的阻抗匹配方法1. 并联电阻法:在信号源和负载之间并联一个电阻,使得总阻抗与负载阻抗相匹配。
这种方法简单直接,适用于小功率的阻抗匹配。
2. 串联电阻法:在信号源和负载之间串联一个电阻,使得总阻抗与负载阻抗相匹配。
串联电阻法可以通过改变串联电阻的阻值来实现不同程度的阻抗匹配。
3. 阻抗转换器法:使用阻抗转换器将信号源的输出阻抗转换为与负载阻抗相匹配的阻抗。
阻抗转换器可以是变压器、运放电路或其他特定的电路元件。
4. 反射系数补偿法:通过引入反射系数补偿电路来减小信号反射。
这种方法可以通过添加补偿电路或改变传输线的特性来实现。
5. Smith 图阻抗匹配法:使用Smith 图进行阻抗匹配,通过在Smith 图上选择合适的阻抗变换点来实现匹配。
阻抗匹配是指负载阻抗与激励源内部阻抗互相适配,得到最大功率输出的一种工作状态。
对于不同特性的电路,匹配条件是不一样的。
在纯电阻电路中,当负载电阻等于激励源内阻时,则输出功率为最大,这种工作状态称为匹配,否则称为失配。
当激励源内阻抗和负载阻抗含有电抗成份时,为使负载得到最大功率,负载阻抗与内阻必须满足共扼关系,即电阻成份相等,电抗成份只数值相等而符号相反。
这种匹配条件称为共扼匹配。
阻抗匹配(Impedance matching)是微波电子学里的一部分,主要用于传输线上,来达至所有高频的微波信号皆能传至负载点的目的,不会有信号反射回来源点,从而提升能源效益。
史密夫图表上。
电容或电感与负载串联起来,即可增加或减少负载的阻抗值,在图表上的点会沿著代表实数电阻的圆圈走动。
如果把电容或电感接地,首先图表上的点会以图中心旋转180度,然后才沿电阻圈走动,再沿中心旋转180度。
重覆以上方法直至电阻值变成1,即可直接把阻抗力变为零完成匹配。
大体上,阻抗匹配有两种,一种是透过改变阻抗力(lumped-circuit matching),另一种则是调整传输线的波长(transmission line matching)。
要匹配一组线路,首先把负载点的阻抗值,除以传输线的特性阻抗值来归一化,然后把数值划在史密夫图表上。
1. 改变阻抗力把电容或电感与负载串联起来,即可增加或减少负载的阻抗值,在图表上的点会沿著代表实数电阻的圆圈走动。
如果把电容或电感接地,首先图表上的点会以图中心旋转180度,然后才沿电阻圈走动,再沿中心旋转180度。
重覆以上方法直至电阻值变成1,即可直接把阻抗力变为零完成匹配。
2. 调整传输线由负载点至来源点加长传输线,在图表上的圆点会沿著图中心以逆时针方向走动,直至走到电阻值为1的圆圈上,即可加电容或电感把阻抗力调整为零,完成匹配。
阻抗匹配则传输功率大,对于一个电源来讲,单它的内阻等于负载时,输出功率最大,此时阻抗匹配。
什么是阻抗匹配?做阻抗匹配时要注意什么?
阻抗匹配是指负载阻抗与激励源内部阻抗互相适配,得到最大功率输出
的一种工作状态。
对于不同特性的电路,匹配条件是不一样的。
在纯电阻电路中,当负载电阻等于激励源内阻时,则输出功率为最大,这
种工作状态称为匹配,否则称为失配。
当激励源内阻抗和负载阻抗含有电抗成份时,为使负载得到最大功率,负
载阻抗与内阻必须满足共扼关系,即电阻成份相等,电抗成份只数值相等而
符号相反。
这种匹配条件称为共扼匹配。
阻抗的匹配,应当从匹配的字眼着手/着眼。
这里我们说的是匹配,因此必须注意有source和load相互对应,二者缺一不可。
要注意:实际中,阻抗匹配的范围往往包括:source、load 和传输线路/电缆三个环节,当然,有时由于source和load很近,线路的问题就不必考虑了,如在PCB上,但是在高速电路的设计中,则一定要考虑并要严格遵循有关规则进行(如网络等长)才可以确保设计的成功。
这方面要很多的知识积累
和经验积累,也是设计者最能发挥的地方----对于维护人员来说,主要是消化。
除了PCB外,涉及线路方面最多的阻抗匹配问题是通讯,从论坛里的提问我们就可以看出,这方面的问题一直是层出不穷,正所谓野草烧不尽,春风吹
又生,可见每个维护人员并不比设计人员轻松,----也可以说,设计者出了问题,维护者就得招罪,如此循环,设计者的声誉就受到影响,从这里可以看。
阻抗匹配(Impedance Matching)学院:信息工程学院班级: 08通信一班姓名:______王鲲鹏_______学号: 0839050阻抗匹配(Impedance Matching)1.什么是阻抗匹配?阻抗匹配是指信号源或者传输线跟负载之间的一种合适的搭配方式。
阻抗匹配分为低频和高频两种情况讨论。
在低频电路中,一般不考虑传输线的匹配问题,只考虑信号源跟负载之间的情况,因为低频信号的波长相对于传输线来说很长,传输线可以看成是“短线”,反射可以不考虑(可以这么理解:因为线短,即使反射回来,跟原信号还是一样的)。
从以上分析可以得出结论:如果需要输出电流大,则选择小的负载R;如果需要输出电压大,则选择大的负载R;如果需要输出功率最大,则选择跟信号源内阻匹配的电阻R。
当交流电路中含有容性或感性阻抗时,就需要信号源与负载阻抗的的实部相等,虚部互为相反数,此时达到匹配。
有时阻抗不匹配还有另外一层意思,例如一些仪器输出端是在特定的负载条件下设计的,如果负载条件改变了,则可能达不到原来的性能,这时我们也会叫做阻抗失配。
在高频电路中,我们还必须考虑反射的问题。
当信号的频率很高时,则信号的波长就很短,当波长短得跟传输线长度可以比拟时,反射信号叠加在原信号上将会改变原信号的形状。
如果传输线的特征阻抗跟负载阻抗不相等(即不匹配)时,在负载端就会产生反射。
传输线的特征阻抗(也叫做特性阻抗)是由传输线的结构以及材料决定的,而与传输线的长度,以及信号的幅度、频率等均无关。
阻抗匹配(Impedance Matching)在高频设计中是一个常用的概念,是微波电子学里的一部分,主要用于传输线上,来达至所有高频的微波信号皆能传至负载点的目的,不会有信号反射回来源点。
匹配的实质就是设法在终端负载附近产生一新的反射波,使它恰好和负载引起的反射波等辐反相,彼此抵消,从而达到匹配传输的目的,从而提升能源效益。
一旦匹配完善,传输线即处于行波工作状态。
阻抗匹配的基本概念
嘿,朋友们!今天咱来聊聊阻抗匹配这个有意思的玩意儿。
你说阻抗匹配像啥呢?咱就打个比方哈,它就像是一场舞会里的完美搭档。
你想想,在舞会上,要是男舞伴和女舞伴的舞步、节奏不协调,那跳起来得多别扭呀,说不定还会踩脚呢!这阻抗匹配啊,就是要让电路里的各个部分也像那配合默契的舞伴一样,和谐共舞。
咱平常生活里用的好多电子设备,那可都离不开阻抗匹配呢。
要是没做好,那可能就会出各种问题。
比如说信号不好啦,声音不清楚啦,这多闹心呀!
就好比一辆汽车,发动机就是动力的源头,而阻抗匹配呢,就像是让发动机和其他零部件之间的连接恰到好处。
如果这个连接没弄好,汽车能跑得顺畅吗?肯定不行呀!
再想想,要是音响系统没有做好阻抗匹配,那放出来的音乐能好听吗?说不定还会有杂音、破音啥的,这不是毁了咱们享受音乐的好心情嘛!
其实呀,这阻抗匹配也不是啥特别难理解的东西。
你就把它当成是让不同的部分能够好好合作,发挥出最佳效果的一个关键环节。
就好像一个团队里,大家都得相互配合,才能把事情干好,不是吗?
你看那些高科技的电子产品,为啥能那么好用?那可都是因为背后有阻抗匹配在默默地发挥作用呢!它就像是一个幕后英雄,虽然不显眼,但却至关重要。
咱平时也可以多留意一下身边的电子设备,想想它们是不是做好了阻抗匹配呢。
说不定你会对这些东西有更深的理解和认识哦!
总之啊,阻抗匹配真的很重要,它能让我们的电子世界更加美好、顺畅。
可别小瞧了它哟!
原创不易,请尊重原创,谢谢!。

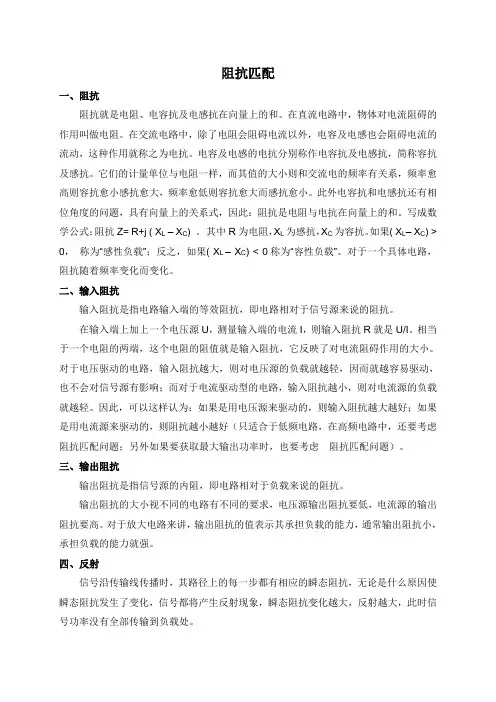

阻抗匹配一、阻抗阻抗就是电阻、电容抗及电感抗在向量上的和。
在直流电路中,物体对电流阻碍的作用叫做电阻。
在交流电路中,除了电阻会阻碍电流以外,电容及电感也会阻碍电流的流动,这种作用就称之为电抗。
电容及电感的电抗分别称作电容抗及电感抗,简称容抗及感抗。
它们的计量单位与电阻一样,而其值的大小则和交流电的频率有关系,频率愈高则容抗愈小感抗愈大,频率愈低则容抗愈大而感抗愈小。
此外电容抗和电感抗还有相位角度的问题,具有向量上的关系式,因此:阻抗是电阻与电抗在向量上的和。
写成数学公式:阻抗Z= R+j ( X L– X C) 。
其中R为电阻,X L为感抗,X C为容抗。
如果( X L– X C) > 0,称为“感性负载”;反之,如果( X L – X C) < 0称为“容性负载”。
对于一个具体电路,阻抗随着频率变化而变化。
二、输入阻抗输入阻抗是指电路输入端的等效阻抗,即电路相对于信号源来说的阻抗。
在输入端上加上一个电压源U,测量输入端的电流I,则输入阻抗R就是U/I。
相当于一个电阻的两端,这个电阻的阻值就是输入阻抗,它反映了对电流阻碍作用的大小。
对于电压驱动的电路,输入阻抗越大,则对电压源的负载就越轻,因而就越容易驱动,也不会对信号源有影响;而对于电流驱动型的电路,输入阻抗越小,则对电流源的负载就越轻。
因此,可以这样认为:如果是用电压源来驱动的,则输入阻抗越大越好;如果是用电流源来驱动的,则阻抗越小越好(只适合于低频电路,在高频电路中,还要考虑阻抗匹配问题;另外如果要获取最大输出功率时,也要考虑阻抗匹配问题)。
三、输出阻抗输出阻抗是指信号源的内阻,即电路相对于负载来说的阻抗。
输出阻抗的大小视不同的电路有不同的要求,电压源输出阻抗要低,电流源的输出阻抗要高。
对于放大电路来讲,输出阻抗的值表示其承担负载的能力,通常输出阻抗小,承担负载的能力就强。
四、反射信号沿传输线传播时,其路径上的每一步都有相应的瞬态阻抗,无论是什么原因使瞬态阻抗发生了变化,信号都将产生反射现象,瞬态阻抗变化越大,反射越大,此时信号功率没有全部传输到负载处。
英文名称:impedance matching基本概念信号传输过程中负载阻抗和信源内阻抗之间的特定配合关系。
一件器材的输出阻抗和所连接的负载阻抗之间所应满足的某种关系,以免接上负载后对器材本身的工作状态产生明显的影响。
对电子设备互连来说,例如信号源连放大器,前级连后级,只要后一级的输入阻抗大于前一级的输出阻抗5-10倍以上,就可认为阻抗匹配良好;对于放大器连接音箱来说,电子管机应选用与其输出端标称阻抗相等或接近的音箱,而晶体管放大器则无此限制,可以接任何阻抗的音箱。
匹配条件①负载阻抗等于信源内阻抗,即它们的模与辐角分别相等,这时在负载阻抗上可以得到无失真的电压传输。
②负载阻抗等于信源内阻抗的共轭值,即它们的模相等而辐角之和为零。
这时在负载阻抗上可以得到最大功率。
这种匹配条件称为共轭匹配。
如果信源内阻抗和负载阻抗均为纯阻性,则两种匹配条件是等同的。

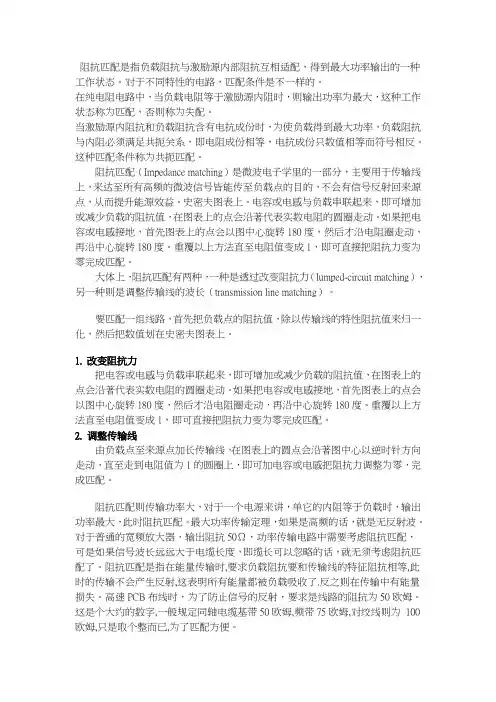

阻抗匹配是指负载阻抗与激励源内部阻抗互相适配,得到最大功率输出的一种工作状态。
对于不同特性的电路,匹配条件是不一样的。
在纯电阻电路中,当负载电阻等于激励源内阻时,则输出功率为最大,这种工作状态称为匹配,否则称为失配。
当激励源内阻抗和负载阻抗含有电抗成份时,为使负载得到最大功率,负载阻抗与内阻必须满足共扼关系,即电阻成份相等,电抗成份绝对值相等而符号相反。
这种匹配条件称为共扼匹配。
阻抗匹配(Impedance matching)是微波电子学里的一部分,主要用于传输线上,来达至所有高频的微波信号皆能传至负载点的目的,不会有信号反射回来源点,从而提升能源效益。
史密夫图表上。
电容或电感与负载串联起来,即可增加或减少负载的阻抗值,在图表上的点会沿著代表实数电阻的圆圈走动。
如果把电容或电感接地,首先图表上的点会以图中心旋转180度,然后才沿电阻圈走动,再沿中心旋转180度。
重覆以上方法直至电阻值变成1,即可直接把阻抗力变为零完成匹配。
共轭匹配在信号源给定的情况下,输出功率取决于负载电阻与信号源内阻之比K,当两者相等,即K=1时,输出功率最大。
阻抗匹配方法
1. 什么是阻抗匹配
阻抗匹配是一种用来匹配电气设备输出阻抗与它的负载阻抗的
技术。
在电气系统中,将负载与大功率的源连接时,必须使大功率源的输出阻抗与负载的阻抗相匹配,二者之间的匹配被称为“阻抗匹配”,阻抗匹配技术使电路可以将最大的功率输出到负载中,使得系统正常运行,达到预期的效果。
2. 阻抗匹配的目的
能够有效地将电气信号从源端传输到负载端,以获得较好的信号传递质量,确保系统有效地工作,减少噪声,以及防止系统损坏。
3. 如何匹配阻抗
(1)使用具有非常低的阻抗值(2)使用可调节的阻抗变压器(3)使用改变负载电阻的装置(4)使用特殊的变压器,如:带有阻抗变
化因子的变压器(5)使用带有阻抗变化因子的网络变压器(双臂变
压器)(6)使用可调谐的特殊线圈(7)使用电容,电感或晶体管组
成的混合电路。
- 1 -。
什么是阻抗?什么是阻抗匹配?为什么要阻抗匹配?什么是阻抗?具有电阻、电感和电容的电路里,对交流电所起的阻碍作用叫做阻抗。
阻抗常用Z表示。
阻抗由电阻、感抗和容抗三者组成,但不是三者简单相加。
如果三者是串联的,又知道交流电的频率f、电阻R、电感L和电容C,那么串联电路的阻抗阻抗的单位是欧。
对于一个具体电路,阻抗不是不变的,而是随着频率变化而变化。
在电阻、电感和电容串联电路中,电路的阻抗一般来说比电阻大。
也就是阻抗减小到最小值。
在电感和电容并联电路中,谐振的时候阻抗增加到最大值,这和串联电路相反。
阻抗匹配在高频设计中是一个常用的概念,这篇文章对这个“阻抗匹配”进行了比较好的解析。
回答了什么是阻抗匹配。
阻抗匹配(Impedance matching)是微波电子学里的一部分,主要用于传输线上,来达至所有高频的微波信号皆能传至负载点的目的,不会有信号反射回来源点,从而提升能源效益。
大体上,阻抗匹配有两种,一种是透过改变阻抗力(lumped-circuit matching),另一种则是调整传输线的波长(transmission line matching)。
要匹配一组线路,首先把负载点的阻抗值,除以传输线的特性阻抗值来归一化,然后把数值划在史密夫图表上。
改变阻抗力把电容或电感与负载串联起来,即可增加或减少负载的阻抗值,在图表上的点会沿著代表实数电阻的圆圈走动。
如果把电容或电感接地,首先图表上的点会以图中心旋转180度,然后才沿电阻圈走动,再沿中心旋转180度。
重覆以上方法直至电阻值变成1,即可直接把阻抗力变为零完成匹配。
调整传输线由负载点至来源点加长传输线,在图表上的圆点会沿著图中心以逆时针方向走动,直至走到电阻值为1的圆圈上,即可加电容或电感把阻抗力调整为零,完成匹配。
阻抗匹配则传输功率大,对于一个电源来讲,单它的内阻等于负载时,输出功率最大,此时阻抗匹配。
最大功率传输定理,如果是高频的话,就是无反射波。
电路基础原理理解电路中的阻抗与阻抗匹配电路基础原理:理解电路中的阻抗与阻抗匹配1. 引言电路是现代科技不可或缺的基础,而电路中的阻抗与阻抗匹配是电路设计与优化的重要一环。
本文将从理论与实践两个方面探讨电路中的阻抗概念以及如何实现阻抗匹配,以帮助读者更好地了解电路基础原理。
2. 阻抗概念在电路中,阻抗是电流和电压之间关系的一种描述方式。
其定义为电压与电流之比,通常用Z来表示。
对于直流电路,电阻是其中最常见的阻抗形式,其阻抗值等于电阻的大小。
而在交流电路中,由于电压和电流的频率变化,阻抗的概念变得更加复杂。
除了电阻外,电感和电容也会对电路产生阻碍作用,因此也存在交流阻抗,分别为电感阻抗和电容阻抗。
3. 阻抗匹配阻抗匹配在电路设计中起着至关重要的作用。
当电路连接两个不同的子系统时,为了保证信号传输的有效性,需要将前级与后级的阻抗匹配。
阻抗不匹配会导致信号的反射、损耗以及传输效率下降。
阻抗匹配的目的是使电路中各个部分的阻抗相互匹配,以实现最大功率传递。
为了实现阻抗匹配,可以采用两种方法:一是添加补偿元件,二是调整电路参数。
4. 添加补偿元件添加补偿元件是实现阻抗匹配的一种常见方法。
在电路连接的两个不同子系统之间,可以添加特定的电阻、电容或电感元件,以改变电路的总阻抗,并使其与相邻子系统的阻抗相匹配。
这样可以最大限度地减少信号的反射和损耗。
同时,补偿元件的选择应根据具体情况,比如频率响应、功耗等因素综合考虑。
5. 调整电路参数除了添加补偿元件,还可以通过调整电路参数来实现阻抗匹配。
比如,改变电路中的电阻、电容或电感元件的数值,以使得总阻抗与相邻子系统的阻抗相匹配。
这种方法可以在电路设计阶段进行,以确保信号的无损传输。
6. 阻抗匹配的应用阻抗匹配的应用广泛存在于各个领域中。
在无线通信中,天线与电路之间的阻抗匹配可以提高信号传输效率,减少信号丢失。
在音频系统中,阻抗匹配可以确保音频信号质量的高保真传输。
在电力传输中,阻抗匹配可以减少能量损耗,提高能源利用率。
怎样理解阻抗匹配阻抗匹配是指信号源或者传输线跟负载之间的一种合适的搭配方式。
阻抗匹配分为低频和高频两种情况讨论。
我们先从直流电压源驱动一个负载入手。
由于实际的电压源,总是有内阻的(请参看输出阻抗一问),我们可以把一个实际电压源,等效成一个理想的电压源跟一个电阻r串联的模型。
假设负载电阻为R,电源电动势为U,内阻为r,那么我们可以计算出流过电阻R的电流为:I=U/(R+r),可以看出,负载电阻R越小,则输出电流越大。
负载R上的电压为:Uo=IR=U/[1+(r/R)],可以看出,负载电阻R 越大,则输出电压Uo越高。
再来计算一下电阻R消耗的功率为:P=I2×R=[U/(R+r)]2×R=U2×R/(R2+2×R×r+r2)=U2×R/[(R-r)2+4×R×r]=U2/{[(R-r)2/R]+4×r}对于一个给定的信号源,其内阻r是固定的,而负载电阻R则是由我们来选择的。
注意式中[(R-r)2/R],当R=r时,[(R-r)2/R]可取得最小值0,这时负载电阻R上可获得最大输出功率Pmax=U2/(4×r)。
即,当负载电阻跟信号源内阻相等时,负载可获得最大输出功率,这就是我们常说的阻抗匹配之一。
对于纯电阻电路,此结论同样适用于低频电路及高频电路。
当交流电路中含有容性或感性阻抗时,结论有所改变,就是需要信号源与负载阻抗的的实部相等,虚部互为相反数,这叫做共扼匹配。
在低频电路中,我们一般不考虑传输线的匹配问题,只考虑信号源跟负载之间的情况,因为低频信号的波长相对于传输线来说很长,传输线可以看成是"短线",反射可以不考虑(可以这么理解:因为线短,即使反射回来,跟原信号还是一样的)。
从以上分析我们可以得出结论:如果我们需要输出电流大,则选择小的负载R;如果我们需要输出电压大,则选择大的负载R;如果我们需要输出功率最大,则选择跟信号源内阻匹配的电阻R。
阻抗匹配概念阻抗匹配是指负载阻抗与激励源内部阻抗互相适配,得到最大功率输出的一种工作状态。
对于不同特性的电路,匹配条件是不一样的。
在纯电阻电路中,当负载电阻等于激励源内阻时,则输出功率为最大,这种工作状态称为匹配,否则称为失配。
当激励源内阻抗和负载阻抗含有电抗成份时,为使负载得到最大功率,负载阻抗与内阻必须满足共扼关系,即电阻成份相等,电抗成份只数值相等而符号相反。
这种匹配条件称为共扼匹配。
阻抗匹配(Impedance matching)是微波电子学里的一部分,主要用于上,来达至所有高频的微波信号皆能传至负载点的目的,不会有信号反射回来源点,从而提升能源效益。
大体上,阻抗匹配有两种,一种是透过改变阻抗力(lumped-circuit matching),另一种则是调整传输线的波长(transmission line matching)。
要匹配一组线路,首先把负载点的阻抗值,除以传输线的特性阻抗值来归一化,然后把数值划在史密夫图表上。
右图中R为负载电阻,r为电源E的内阻,E为电压源。
由于r的存在,当R很大时,电路接近开路状态;而当R很少时接近短路状态。
显然负载在开路及短路状态都不能获得最大功率。
根据式:式中分母中的(R-r)的值最小为0,此时负载所获取的功率最大。
所以,当负载电阻等于电源内阻时,负载将获得最大功率。
这就是电子电路阻抗匹配的基本原理。
阻抗匹配概念阻抗匹配是指负载阻抗与激励源内部阻抗互相适配,得到最大功率输出的一种工作状态。
对于不同特性的电路,匹配条件是不一样的。
在纯电阻电路中,当负载电阻等于激励源内阻时,则输出功率为最大,这种工作状态称为匹配,否则称为失配。
当激励源内阻抗和负载阻抗含有电抗成份时,为使负载得到最大功率,负载阻抗与内阻必须满足共扼关系,即电阻成份相等,电抗成份只数值相等而符号相反。
这种匹配条件称为共扼匹配。
阻抗匹配(Impedance matching)是微波电子学里的一部分,主要用于上,来达至所有高频的微波信号皆能传至负载点的目的,不会有信号反射回来源点,从而提升能源效益。
一篇文章看看能不能讲透“阻抗匹配”先说“阻抗”和“阻抗匹配”的概念电路中存在的电阻、电容和电感对电流起到的阻碍作用就叫做阻抗。
阻抗的单位为欧姆(Ω),用Z来表示,是一个表达式为:Z=R+i(ωL–1/(ωC))的复数。
实部R为电阻,虚部(ωL–1/(ωC))为电抗,其中ωL为感抗,1/(ωC)为容抗。
像我们平时接触到的耳机、喇叭,它的一个重要的参数就是阻抗,准确的说是在1KHz的正弦波信号电路中耳机所呈现的阻抗值。
主要是电阻和感抗,没有容抗。
拜亚动力DT990Pro 250Ω阻抗匹配是指信号源、传输线和负载之间达到一种适合的搭配关系,从而提升能源效益。
低频电路中的阻抗匹配在直流电路中也就是理想化的纯电阻电路中,由电容和电感引起的电抗基本可以忽略不计,此时电路中的阻抗主要是来自于电阻。
如下图示,我们假设激励源已定,那么负载的功率由两者的阻抗匹配度决定。
电路中的电流I=U/(r+R),负载的功率P=I²R,我们整理得到P=(U²*R)/(r+R)²,可以看出当R=r时负载的功率P最大=U²/4R。
纯电阻电路模型此结论在交流电路中引入容抗和感抗以后会稍有不同,在交流电路中负载的阻抗与信号源的阻抗共轭的时候能够实现最大功率输出。
在低频电路中,我们一般不考虑传输线的匹配问题,只考虑信号源跟负载之间的阻抗匹配,因为低频信号的波长相对于传输线来说很长,传输线可以看成是“短线”,反射可以不考虑,因为即使反射回来,跟原信号也是一样的。
高频电路中的阻抗匹配我为什么把高频电路单拉一个段落?因为在高频电路中引入了一个非常重要的因素—反射信号。
我们知道当信号频率很高时,则信号的波长就很短。
当波长和传输线长度同一量级时,反射信号叠加在原信号上将会改变原信号的形状。
但是如果传输线的特征阻抗与负载阻抗相等(即阻抗匹配)时,就会有效的减少、消除高频信号反射。
信号传输波形至于为什么阻抗不匹配会产生反射以及传输线的特征阻抗的算法,涉及到二阶偏微分方程的求解,在这里我就不细说了,有兴趣的朋友可以看一下高等教育出版社的教材《电磁场与电磁波》第四版的第七章<导型电磁波>的第6小结<传输线>,里面有详细描述。
1.阻抗的定义在具有电阻、电感和电容的电路里,对电路中的电流所起的阻碍作用叫做阻抗。
阻抗常用Z表示,是一个复数,实部称为电阻,虚部称为电抗,其中电容在电路中对交流电所起的阻碍作用称为容抗,电感在电路中对交流电所起的阻碍作用称为感抗,电容和电感在电路中对交流电引起的阻碍作用总称为电抗;阻抗的单位是欧姆。
阻抗的公式是:Z= R+j(ωL–1/(ωC))其中,负载是电阻、电感的感抗、电容的容抗三种类型的复物,复合后统称“阻抗”,写成数学公式即是:阻抗Z= R+j(ωL–1/(ωC))。
其中R为电阻,ωL为感抗,1/(ωC)为容抗。
(1)如果(ωL–1/ωC) > 0,称为“感性负载”;(2)反之,如果(ωL–1/ωC) < 0称为“容性负载”。
2.阻抗匹配阻抗匹配是指信号源或者传输线跟负载之间的一种合适的搭配方式。
匹配条件包括:①负载阻抗等于信源内阻抗,即它们的模与辐角分别相等,这时在负载阻抗上可以得到无失真的电压传输。
②负载阻抗等于信源内阻抗的共轭值,即它们的模相等而辐角之和为零。
这时在负载阻抗上可以得到最大功率。
这种匹配条件称为共轭匹配。
如果信源内阻抗和负载阻抗均为纯阻性,则两种匹配条件是等同的。
我们先从直流电压源驱动一个负载入手。
由于实际的电压源,总是有内阻的,我们可以把一个实际电压源,等效成一个理想的电压源跟一个电阻r串联的模型。
假设负载电阻为R,电源电动势为U,内阻为r,那么我们可以计算出流过电阻R的电流为:I=U/(R+r),可以看出,负载电阻R越小,则输出电流越大。
负载R上的电压为:Uo=IR=U/[1+(r/R)],可以看出,负载电阻R越大,则输出电压Uo越高。
再来计算一下电阻R消耗的功率为:P=I2×R=[U/(R+r)]2×R=U2×R/(R2+2×R×r+r2)=U2×R/[(R-r)2+4×R×r]=U2/{[(R-r)2/R]+4×r}对于一个给定的信号源,其内阻r是固定的,而负载电阻R则是由我们来选择的。
理解电路中的阻抗与阻抗匹配电路中的阻抗及阻抗匹配电路设计中,一个重要的概念是阻抗。
阻抗是电磁场理论发展中产生的重要概念之一。
在电路中,电流通过导体或电感器时会受到电阻力的影响。
不同于电阻,阻抗包含电感和电容等因素,更加综合和复杂。
在电路中,保证电阻、电容、电感的正确匹配能够使电路的性能更稳定、更具可靠性。
阻抗的定义电路阻抗是一个比电阻更综合、更复杂的一个物理概念,它是用来描述导体内的当前相对于该相位变化的电压的综合难度。
阻抗是一个向量,包括幅度和相位。
即,阻抗(Z)= 阻抗大小(|Z|)+ 阻抗角度(θ)。
阻抗大小是该电路的阻抗对电压响应的幅度,阻抗角度是电路阻抗对电压响应的相位差。
电路阻抗包括电感和电容两部分,因此其表现形式也十分复杂。
电感通过阻滞电流来限制电流的变化,而电容则是通过存储电荷的方式来限制电流变化。
依据阻抗状态,电路的匹配状态可以有很多选择,包括正常匹配、高反射、低反射等状态。
阻抗的分析在电路设计和分析中,了解电路的阻抗状态是十分重要的。
阻抗分析可以使用史密斯图和反射系数两种方法。
史密斯图是一种用于电路匹配和电路分析的图形和数学工具。
通过史密斯图,可以分析电路中反射的大小和相位差,以确定匹配状态。
反射系数是电路中反射能量的测量,其范围从0到1。
如果反射系数为1,表示完全不匹配,电路将会发生反射,并导致阻抗峰值出现偏差。
如果反射系数为0,则表示电路匹配完美。
阻抗匹配为了保证电路的性能稳定和可靠,阻抗匹配是关键。
阻抗匹配可以分为低阻抗匹配和高阻抗匹配两种方法。
低阻抗匹配的方法包括串联电感和并联电容。
串联电感的作用是阻止高频信号通过,而并联电容则是阻止低频信号通过。
因此,在低阻抗匹配中,通过改变电感和电容的值,可以有效地调控电路的性能。
高阻抗匹配的方法包括串联电容和并联电感。
补偿电容和电感可以用来弥补信号传输线中电阻和电信号的延迟,因此在高阻抗匹配中更常用。
在进行阻抗匹配时,需要了解信源和负载的阻抗,以确保在匹配时不会产生反射和电压峰值偏差。
理解电子电路中的阻抗匹配原理阻抗匹配是电子电路设计中的重要原理,它可以帮助我们更有效地传输信号和提高系统性能。
阻抗匹配的概念是指在电路中调整各个部分的阻抗,使其能够与其他部分相互匹配,从而实现最佳的信号传输效果。
在电子电路中,阻抗是指交流信号对电路元件的阻碍程度。
阻抗包括电阻、电感和电容,通常用复数表示。
而阻抗匹配的目的是消除信号反射和损耗,保持信号的完整性和稳定性。
一般来说,当两个电路元件或系统之间的阻抗不匹配时,会产生信号反射和损耗。
这会导致信号衰减、波形失真、功耗增加,甚至影响整个电路的工作稳定性。
因此,在设计电子电路时,我们需要通过阻抗匹配来优化电路的性能。
阻抗匹配原理适用于各种电子电路和系统,比如天线和射频放大器之间的匹配、音频信号输入和输出之间的匹配等。
下面以音频信号输入和输出之间的阻抗匹配为例,详细解释阻抗匹配的原理和方法。
音频信号通常以低阻抗的形式存在于音源中,比如话筒或音乐播放器。
然而,放大器输入端一般需要高阻抗输入才能正确接收信号并放大。
所以在音频信号的输入和输出之间进行阻抗匹配就显得非常重要。
要实现阻抗匹配,需要使用阻抗匹配网络或变压器。
阻抗匹配网络包括电阻、电容和电感等元件的组合,通过调整元件的数值和连接方式,可以有效地匹配输入和输出之间的阻抗。
其中,变压器是一种常用的阻抗匹配元件,可以实现阻抗的转换和匹配。
通过变压器的比例关系,可以将低阻抗的输入信号转换为高阻抗的信号,从而与放大器输入端匹配。
同时,变压器还可以有效阻止信号反射和损耗,提高整个系统的效率。
除了变压器,还可以使用阻抗转换器来实现阻抗匹配。
阻抗转换器是一种将输入阻抗与输出阻抗匹配的电路,可以通过调整电路参数来满足匹配要求。
常见的阻抗转换器包括共栅电路、共基电路和共集电路等。
总之,阻抗匹配原理在电子电路设计中起着至关重要的作用。
通过匹配输入和输出之间的阻抗,可以避免信号反射和损耗,提高系统性能和稳定性。
阻抗匹配可以通过阻抗匹配网络、变压器或阻抗转换器等方法实现。
什么是阻抗匹配阻抗匹配的条件阻抗匹配的信号源内阻与所接传输线的特性阻抗大小相等且相位相同,或传输线的特性阻抗与所接负载阻抗的大小相等且相位相同,那么你对阻抗匹配了解多少呢?以下是由店铺整理关于什么是阻抗匹配的内容,希望大家喜欢!阻抗匹配的概述信号传输过程中负载阻抗和信源内阻抗之间的特定配合关系。
一件器材的输出阻抗和所连接的负载阻抗之间所应满足的某种关系,以免接上负载后对器材本身的工作状态产生明显的影响。
对电子设备互连来说,例如信号源连放大器,前级连后级,只要后一级的输入阻抗大于前一级的输出阻抗5-10倍以上,就可认为阻抗匹配良好;对于放大器连接音箱来说,电子管机应选用与其输出端标称阻抗相等或接近的音箱,而晶体管放大器则无此限制,可以接任何阻抗的音箱。
输入端阻抗匹配时,传输线获得最大功率;在输出端阻抗匹配的情况下,传输线上只有向终端行进的电压波和电流波,携带的能量全部为负载所吸收。
在阻抗失配的情况下,传输线上将同时存在-射波和应射波。
从传输的角度来说,总是竭力避免阻抗失配现象的出现,因为反射波的出现,意味着递送到传输线终端的功率不能全部为负载所吸收,降低了传输效率;在输送功率较高的情况下,电压或电流的波腹有可能损坏传输线的介质;而且传输线始端的输入阻抗随频率而变化,输送多频信号时,将因机、线阻抗难于匹配而出现失真。
阻抗匹配的程度常用电压反射系数来衡量。
阻抗匹配的条件①负载阻抗等于信源内阻抗,即它们的模与辐角分别相等,这时在负载阻抗上可以得到无失真的电压传输。
②负载阻抗等于信源内阻抗的共轭值,即它们的模相等而辐角之和为零。
这时在负载阻抗上可以得到最大功率。
这种匹配条件称为共轭匹配。
如果信源内阻抗和负载阻抗均为纯阻性,则两种匹配条件是等同的。
阻抗匹配是指负载阻抗与激励源内部阻抗互相适配,得到最大功率输出的一种工作状态。
对于不同特性的电路,匹配条件是不一样的。
在纯电阻电路中,当负载电阻等于激励源内阻时,则输出功率为最大,这种工作状态称为匹配,否则称为失配。
怎样理解阻抗匹配
阻抗匹配是指信号源或者传输线跟负载之间的一种合适的搭配方式。
阻抗匹配分为低频和高频两种情况讨论。
我们先从直流电压源驱动一个负载入手。
由于实际的电压源,总是有内阻的(请参看输出阻抗一问),我们可以把一个实际电压源,等效成一个理想的电压源跟一个电阻r串联的模型。
假设负载电阻为R,电源电动势为U,内阻为r,那么我们可以计算出流过电阻R的电流为:I=U/(R+r),可以看出,负载电阻R越小,则输出电流越大。
负载R上的电压为:Uo=IR=U/[1+(r/R)],可以看出,负载电阻R 越大,则输出电压Uo越高。
再来计算一下电阻R消耗的功率为:P=I2×R=[U/(R+r)]2×R=U2×R/(R2+2×R×r+r2)
=U2×R/[(R-r)2+4×R×r]
=U2/{[(R-r)2/R]+4×r}
对于一个给定的信号源,其内阻r是固定的,而负载电阻R则是由我们来选择的。
注意式中[(R-r)2/R],当R=r时,[(R-r)2/R]可取得最小值0,这时负载电阻R上可获得最大输出功率Pmax=U2/(4×r)。
即,当负载电阻跟信号源内阻相等时,负载可获得最大输出功率,这就是我们常说的阻抗匹配之一。
对于纯电阻电路,此结论同样适用于低频电路及高频电路。
当交流电路中含有容性或感性阻抗时,结论有所改变,就是需要信号源与负载阻抗的的实部相等,虚部互为相反数,这叫做共扼匹配。
在低频电路中,我们一般不考虑传输线的
匹配问题,只考虑信号源跟负载之间的情况,因为低频信号的波长相对于传输线来说很长,传输线可以看成是"短线",反射可以不考虑(可以这么理解:因为线短,即使反射回来,跟原信号还是一样的)。
从以上分析我们可以得出结论:如果我们需要输出电流大,则选择小的负载R;如果我们需要输出电压大,则选择大的负载R;如果我们需要输出功率最大,则选择跟信号源内阻匹配的电阻R。
有时阻抗不匹配还有另外一层意思,例如一些仪器输出端是在特定的负载条件下设计的,如果负载条件改变了,则可能达不到原来的性能,这时我们也会叫做阻抗失配。
在高频电路中,我们还必须考虑反射的问题。
当信号的频率很高时,则信号的波长就很短,当波长短得跟传输线长度可以比拟时,反射信号叠加在原信号上将会改变原信号的形状。
如果传输线的特征阻抗跟负载阻抗不相等(即不匹配)时,在负载端就会产生反射。
为什么阻抗不匹配时会产生反射以及特征阻抗的求解方法,牵涉到二阶偏微分方程的求解,在这里我们不细说了,有兴趣的可参看电磁场与微波方面书籍中的传输线理论。
传输线的特征阻抗(也叫做特性阻抗)是由传输线的结构以及材料决定的,而与传输线的长度,以及信号的幅度、频率等均无关。
例如,常用的闭路电视同轴电缆特性阻抗为75Ω,而一些射频设备上则常用特征阻抗为50Ω的同轴电缆。
另外还有一种常见的传输线是特性阻抗为300Ω的扁平平行线,这在农村使用的电视天线架上
比较常见,用来做八木天线的馈线。
因为电视机的射频输入端输入阻抗为75Ω,所以300Ω的馈线将与其不能匹配。
实际中是如何解决这个问题的呢?不知道大家有没有留意到,电视机的附件中,有一个300Ω到75Ω的阻抗转换器(一个塑料封装的,一端有一个圆形的插头的那个东东,大概有两个大拇指那么大)。
它里面其实就是一个传输线变压器,将300Ω的阻抗,变换成75Ω的,这样就可以匹配起来了。
这里需要强调一点的是,特性阻抗跟我们通常理解的电阻不是一个概念,它与传输线的长度无关,也不能通过使用欧姆表来测量。
为了不产生反射,负载阻抗跟传输线的特征阻抗应该相等,这就是传输线的阻抗匹配。
如果阻抗不匹配会有什么不良后果呢?如果不匹配,则会形成反射,能量传递不过去,降低效率;会在传输线上形成驻波(简单的理解,就是有些地方信号强,有些地方信号弱),导致传输线的有效功率容量降低;功率发射不出去,甚至会损坏发射设备。
如果是电路板上的高速信号线与负载阻抗不匹配时,会产生震荡,辐射干扰等。
当阻抗不匹配时,有哪些办法让它匹配呢?第一,可以考虑使用变压器来做阻抗转换,就像上面所说的电视机中的那个例子那样。
第二,可以考虑使用串联/并联电容或电感的办法,这在调试射频电路时常使用。
第三,可以考虑使用串联/并联电阻的办法。
一些驱动器的阻抗比较低,可以串联一个合适的电阻来跟传输线匹配,例如高速信号线,有时会串联一个几十欧的电阻。
而一些接收器的输入阻抗则比较
高,可以使用并联电阻的方法,来跟传输线匹配,例如,485总线接收器,常在数据线终端并联120欧的匹配电阻。
为了帮助大家理解阻抗不匹配时的反射问题,我来举两个例子:假设你在练习拳击--打沙包。
如果是一个重量合适的、硬度合适的沙包,你打上去会感觉很舒服。
但是,如果哪一天我把沙包做了手脚,例如,里面换成了铁沙,你还是用以前的力打上去,你的手可能就会受不了了--这就是负载过重的情况,会产生很大的反弹力。
相反,如果我把里面换成了很轻很轻的东西,你一出拳,则可能会扑空,手也可能会受不了--这就是负载过轻的情况。
另一个例子,不知道大家有没有过这样的经历:就是看不清楼梯时上/下楼梯,当你以为还有楼梯时,就会出现"负载不匹配"这样的感觉了。
当然,也许这样的例子不太恰当,但我们可以拿它来理解负载不匹配时的反射情况。
