RS816空调遥控器通信协议随着科技的进步和物联网的发展,家电智能化的趋势越来越明显。
而在智能家电的控制过程中,遥控器作为一种常用的交互工具,被广泛应用于各种家电设备中。
本文将重点介绍RS816空调遥控器的通信协议,探讨其工作原理以及相关技术细节,加深对该产品的理解。
一、RS816空调遥控器概述RS816空调遥控器是一种用于控制空调设备的智能遥控器,它采用了无线通信技术,能够通过红外信号与空调设备进行通信,从而实现对空调的各种操作,如开关机、调节温度等。
该遥控器具有简洁的外观设计和强大的功能,能够满足用户对空调控制的各种需求。
二、RS816空调遥控器通信原理RS816空调遥控器的通信原理主要包括信号发送和信号接收两个过程。
在信号发送过程中,遥控器通过按键操作产生相应的控制信号,然后通过红外发射器将该信号转换成红外信号进行传输。
在信号接收过程中,空调设备通过红外接收器接收到遥控器发送的信号,并进行解码处理,最终实现对空调的操作。
三、RS816空调遥控器通信协议RS816空调遥控器通信协议是该遥控器与空调设备之间进行通信时所采用的协议规范。
该协议定义了信号的编码方式、数据传输方式和指令格式等内容,确保了遥控器与空调设备之间的正常通信。
在该协议中,一般使用红外编码方式进行信号的传输,同时通过特定的码值表示不同的控制指令,以实现对空调设备的控制。
四、RS816空调遥控器通信协议技术细节1. 码型:RS816空调遥控器通信协议一般采用红外脉冲码进行编码。
脉冲码是将信号转换为一系列脉冲信号的方式,其中每个脉冲代表一个二进制值。
通过脉冲的宽度和间隔不同来表示不同的二进制值,从而实现数据的传输。
2. 编码方式:RS816遥控器通信协议一般采用固定编码方式进行信号的编码。
固定编码方式指的是每个按键都对应一个固定的码值,无法更改或自定义。
这样可以确保遥控器能够准确发送控制指令。
3. 指令格式:RS816遥控器通信协议的指令格式一般包括帧头、数据位和帧尾等部分。
空调遥控协议空调遥控器是一种方便用户控制空调的设备,通过遥控器可以实现开关机、调节温度、风速、风向等功能。
不同品牌的空调遥控器可能存在一定的差异,因此需要遵循相应的协议来实现对空调的控制。
本文将介绍一些常见的空调遥控协议,以及它们的工作原理和应用场景。
一、红外遥控协议。
红外遥控协议是目前应用最为广泛的空调遥控协议之一。
通过红外线传输信号,遥控器可以与空调室内机进行通信,实现各种功能的控制。
常见的红外遥控协议包括NEC、RC-5、RC-6等,它们在信号编码、解码、传输距离等方面有所差异。
在使用红外遥控器时,用户按下遥控器上的按钮,遥控器会发射特定频率的红外信号,空调室内机接收到信号后解码并执行相应的操作。
红外遥控协议的优点是成本低、稳定可靠,但传输距离有限,需要在一定范围内对准空调室内机。
二、Wi-Fi遥控协议。
随着智能家居的发展,越来越多的空调遥控器开始采用Wi-Fi遥控协议。
通过连接家庭Wi-Fi网络,用户可以通过手机App或其他智能设备实现对空调的远程控制。
这种遥控协议不受距离限制,用户可以随时随地对空调进行控制,极大地提高了便利性和灵活性。
Wi-Fi遥控协议的工作原理是将用户的指令通过Wi-Fi网络传输到空调室内机,再由室内机执行相应的操作。
这种方式需要空调室内机具备Wi-Fi模块,并且需要用户安装相应的App进行控制。
虽然Wi-Fi遥控协议在便利性上有很大优势,但相对于红外遥控协议而言,成本较高,而且对网络的稳定性有一定要求。
三、蓝牙遥控协议。
除了Wi-Fi,蓝牙也是一种常见的无线通信方式,因此也被应用到了空调遥控器中。
蓝牙遥控协议可以实现与手机等智能设备的连接,用户可以通过手机App来控制空调。
相比Wi-Fi,蓝牙的优势在于功耗低、连接速度快,适用于对电池寿命和传输速度有要求的场景。
蓝牙遥控协议的工作原理是通过蓝牙模块将用户的指令传输到空调室内机,再由室内机执行相应的操作。
用户可以通过手机App来实现对空调的各种控制,例如定时开关机、温度调节、模式切换等。
新科变频空调用的通讯协议新科变频空调用的通讯协议1. 引言在现代科技发展的浪潮下,人工智能、物联网等新兴技术深度渗透到各行各业,使得人们的生活更加便利和舒适。
而空调作为人们日常生活中必不可少的电器设备,也在不断创新与进步中,其中新科变频空调就是一个非常典型的例子。
新科变频空调采用先进的通讯协议技术,使空调与其他设备之间能够进行高效的数据传输与交互,为用户提供智能化、便捷化的使用体验。
2. 什么是通讯协议通讯协议是电子设备之间进行数据传输与交互的规则和标准。
在新科变频空调中,通过通讯协议,空调可以与其他智能设备如手机、电脑等进行无线连接,并实现远程控制、数据监测等功能。
3. 新科变频空调的通讯协议目前,市场上常见的新科变频空调通讯协议有多种,其中最常用的包括Wi-Fi、蓝牙、ZigBee以及红外线等。
3.1 Wi-Fi通讯协议Wi-Fi通讯协议是一种常见而广泛使用的无线通讯技术。
利用Wi-Fi通讯协议,新科变频空调可以与用户的手机、电脑等设备通过无线网络进行连接与通讯。
用户可以通过专门的app进行空调的远程控制,如调整温度、模式、风速等,实现智能化的使用体验。
3.2 蓝牙通讯协议蓝牙通讯协议也是一种常用的无线通讯技术,主要用于短距离通信。
利用蓝牙通讯协议,新科变频空调可以与用户的手机、平板电脑等设备进行连接与通讯。
用户可以通过蓝牙连接将手机与空调绑定,实现更加个性化的空调控制,如定时开关、智能适应等。
3.3 ZigBee通讯协议ZigBee通讯协议是一种低功耗、低速率的无线通讯协议,适用于近距离通信。
利用ZigBee通讯协议,新科变频空调可以和其他智能家居设备进行连接与通讯,实现智能化、自动化的家居环境控制。
3.4 红外线通讯协议红外线通讯协议是一种通过无线红外光进行通信的技术。
利用红外线通讯协议,用户可以通过遥控器对空调进行控制。
尽管红外线通讯协议传输速度较慢且通讯距离有限,但其简单易用的特点使得其在一些家庭中仍被广泛使用。
格力空调工程安装指导编写人员:地点:信阳时间:2017/7/6 第一种格力空调地址为:001
第二种格力空调地址位:1001
注意:打开空调下方的前挡板,在空调柜左下方有 DB9 母头。
通讯接口:RS232 工程接线:交叉线监控板(TX 2……… FSU 设备 RS232 的(RX 监控板(RX 3……… FSU 设备 RS232 的(TX 监控板(GND 5……… FSU 设备 RS232 的(GND 接口识别与接线方法及示意图 1、通讯参数:波特率 4800 通信协议奇偶校验偶校验数据位 8位1 停止位 1001 空调地址协议 KFR-75LW-K(7553L 2、当智能设备不能正常上报数据时,可通过电脑用“串口调试助手”直接发送以下指令给智能设备,可以判定智能设备是否正常工作或者接线是否正确。
电脑调试时,可以直接用 USB 转 232 线插入空调 232 母头调试指令: 07 31 30 30 31 30 38 36 34 30 30 30 30 37 3D 0D (16 进制
指令功能:获取空调状态返回数据和如下数据相似为正常 08 31 30 30 31 30 38 30 30 30 30 30 30 32 38 30 34 32 3F 32 30 35 3A 0F 空调地址设为 1001。
具体操作如下:其它特殊情况说明 4.同时按着“开/关”和“模式”两个按钮,进入地址设置模式; 5.通过温度的“上”“下”按钮来设置地址,设置为:1001; 6.同时按着“开/关”和“模式”两个按钮进行移位;设置好后, 同时按着“开/关”和“模式”两个按钮退出设置模式。

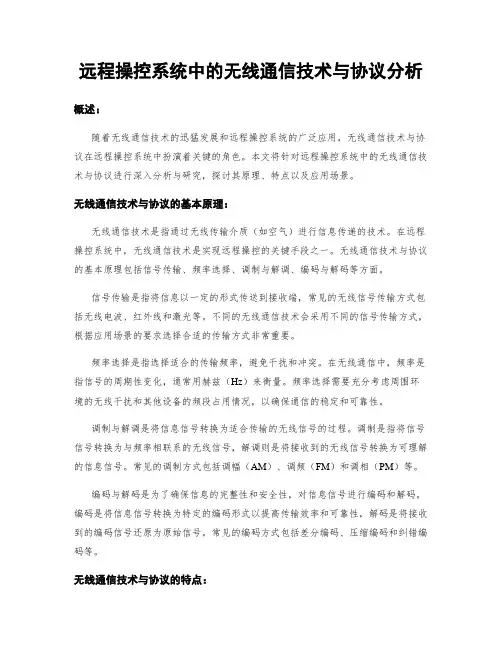

远程操控系统中的无线通信技术与协议分析概述:随着无线通信技术的迅猛发展和远程操控系统的广泛应用,无线通信技术与协议在远程操控系统中扮演着关键的角色。
本文将针对远程操控系统中的无线通信技术与协议进行深入分析与研究,探讨其原理、特点以及应用场景。
无线通信技术与协议的基本原理:无线通信技术是指通过无线传输介质(如空气)进行信息传递的技术。
在远程操控系统中,无线通信技术是实现远程操控的关键手段之一。
无线通信技术与协议的基本原理包括信号传输、频率选择、调制与解调、编码与解码等方面。
信号传输是指将信息以一定的形式传送到接收端,常见的无线信号传输方式包括无线电波、红外线和激光等。
不同的无线通信技术会采用不同的信号传输方式,根据应用场景的要求选择合适的传输方式非常重要。
频率选择是指选择适合的传输频率,避免干扰和冲突。
在无线通信中,频率是指信号的周期性变化,通常用赫兹(Hz)来衡量。
频率选择需要充分考虑周围环境的无线干扰和其他设备的频段占用情况,以确保通信的稳定和可靠性。
调制与解调是将信息信号转换为适合传输的无线信号的过程。
调制是指将信号信号转换为与频率相联系的无线信号,解调则是将接收到的无线信号转换为可理解的信息信号。
常见的调制方式包括调幅(AM)、调频(FM)和调相(PM)等。
编码与解码是为了确保信息的完整性和安全性,对信息信号进行编码和解码。
编码是将信息信号转换为特定的编码形式以提高传输效率和可靠性,解码是将接收到的编码信号还原为原始信号。
常见的编码方式包括差分编码、压缩编码和纠错编码等。
无线通信技术与协议的特点:无线通信技术与协议在远程操控系统中具有以下几个特点:1. 高速性:无线通信技术与协议可以实现高速的信息传输,满足远程操控系统对实时性和响应速度的要求。
2. 高可靠性:无线通信技术与协议采用了多种技术手段来提升传输的可靠性,如纠错编码、自适应调制和信号增强等,以保证远程操控系统的稳定运行。
3. 高安全性:无线通信技术与协议在传输过程中可以采用加密算法和身份验证等安全机制,确保信息的机密性和完整性,防止被非法入侵和窃听。

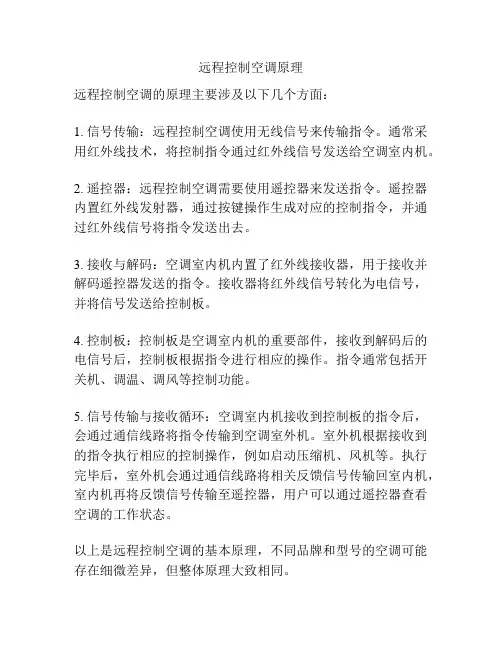

远程控制空调原理
远程控制空调的原理主要涉及以下几个方面:
1. 信号传输:远程控制空调使用无线信号来传输指令。
通常采用红外线技术,将控制指令通过红外线信号发送给空调室内机。
2. 遥控器:远程控制空调需要使用遥控器来发送指令。
遥控器内置红外线发射器,通过按键操作生成对应的控制指令,并通过红外线信号将指令发送出去。
3. 接收与解码:空调室内机内置了红外线接收器,用于接收并解码遥控器发送的指令。
接收器将红外线信号转化为电信号,并将信号发送给控制板。
4. 控制板:控制板是空调室内机的重要部件,接收到解码后的电信号后,控制板根据指令进行相应的操作。
指令通常包括开关机、调温、调风等控制功能。
5. 信号传输与接收循环:空调室内机接收到控制板的指令后,会通过通信线路将指令传输到空调室外机。
室外机根据接收到的指令执行相应的控制操作,例如启动压缩机、风机等。
执行完毕后,室外机会通过通信线路将相关反馈信号传输回室内机,室内机再将反馈信号传输至遥控器,用户可以通过遥控器查看空调的工作状态。
以上是远程控制空调的基本原理,不同品牌和型号的空调可能存在细微差异,但整体原理大致相同。

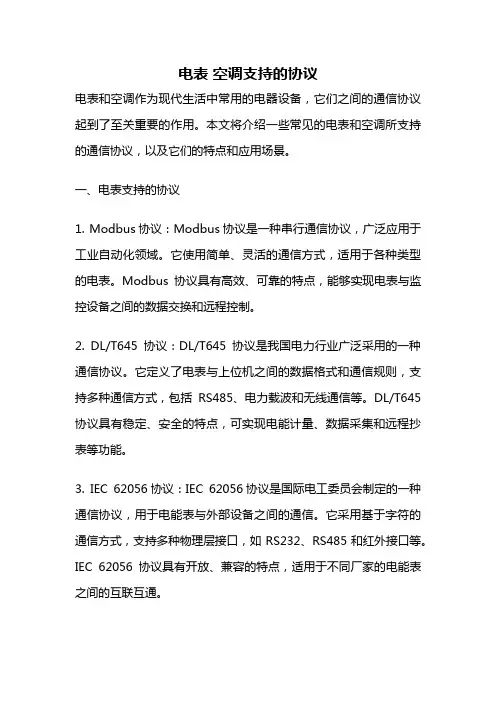

电表空调支持的协议电表和空调作为现代生活中常用的电器设备,它们之间的通信协议起到了至关重要的作用。
本文将介绍一些常见的电表和空调所支持的通信协议,以及它们的特点和应用场景。
一、电表支持的协议1. Modbus协议:Modbus协议是一种串行通信协议,广泛应用于工业自动化领域。
它使用简单、灵活的通信方式,适用于各种类型的电表。
Modbus协议具有高效、可靠的特点,能够实现电表与监控设备之间的数据交换和远程控制。
2. DL/T645协议:DL/T645协议是我国电力行业广泛采用的一种通信协议。
它定义了电表与上位机之间的数据格式和通信规则,支持多种通信方式,包括RS485、电力载波和无线通信等。
DL/T645协议具有稳定、安全的特点,可实现电能计量、数据采集和远程抄表等功能。
3. IEC 62056协议:IEC 62056协议是国际电工委员会制定的一种通信协议,用于电能表与外部设备之间的通信。
它采用基于字符的通信方式,支持多种物理层接口,如RS232、RS485和红外接口等。
IEC 62056协议具有开放、兼容的特点,适用于不同厂家的电能表之间的互联互通。
二、空调支持的协议1. BACnet协议:BACnet协议是一种用于建筑自动化系统的通信协议,广泛应用于空调系统中。
它支持数据采集、监控和控制等功能,能够实现空调设备之间的互联互通。
BACnet协议具有灵活、可扩展的特点,适用于各种规模和复杂度的空调系统。
2. LonWorks协议:LonWorks协议是一种用于智能建筑领域的通信协议,也被广泛应用于空调系统中。
它具有开放、兼容的特点,支持多种物理层接口和网络拓扑结构。
LonWorks协议能够实现空调设备之间的数据交换和远程控制,提高系统的能效和舒适性。
3. Modbus协议:同样适用于电表的Modbus协议在空调系统中也有广泛的应用。
空调设备通常配备了Modbus接口,通过Modbus协议可以实现与其他设备的数据交换和控制。
远程控制协议远程控制协议(Remote Control Protocol,简称RCP)是一种用于在远程设备之间进行通信和控制的协议。
它在现代计算机网络和通信系统中扮演着至关重要的角色,为用户提供了便捷的远程管理和控制功能。
本文将就远程控制协议的原理、应用和发展进行探讨。
远程控制协议的原理是建立在客户端和服务器端之间的通信基础上的。
客户端可以通过特定的软件或工具与服务器端建立连接,并发送控制指令或获取远程设备的信息。
服务器端接收到指令后,执行相应的操作并将结果返回给客户端。
这种交互式的通信模式使得用户可以在不同地点、不同设备上实现对远程设备的控制和管理。
远程控制协议广泛应用于各种领域,包括远程监控、远程维护、远程教育等。
在工业控制系统中,远程控制协议可以实现对生产设备的远程监控和操作,提高了生产效率和安全性。
在信息技术领域,远程控制协议可以实现对远程服务器的管理和维护,保障了网络系统的稳定运行。
在教育培训领域,远程控制协议可以实现远程教学和远程辅导,为学生提供了更加灵活的学习方式。
随着信息技术的不断发展,远程控制协议也在不断演进。
现代远程控制协议不仅支持基本的远程控制功能,还支持远程文件传输、远程会话管理等高级功能。
同时,安全性和稳定性也得到了进一步加强,采用了加密传输、认证授权等技术手段,保障了远程通信的安全可靠。
总的来说,远程控制协议作为一种重要的通信和控制技术,在各个领域都发挥着重要作用。
它为用户提供了便捷的远程管理和控制功能,极大地提高了工作效率和便利性。
随着信息技术的不断发展,相信远程控制协议将会在未来发挥更加重要的作用,为人们的生活和工作带来更多便利和可能性。

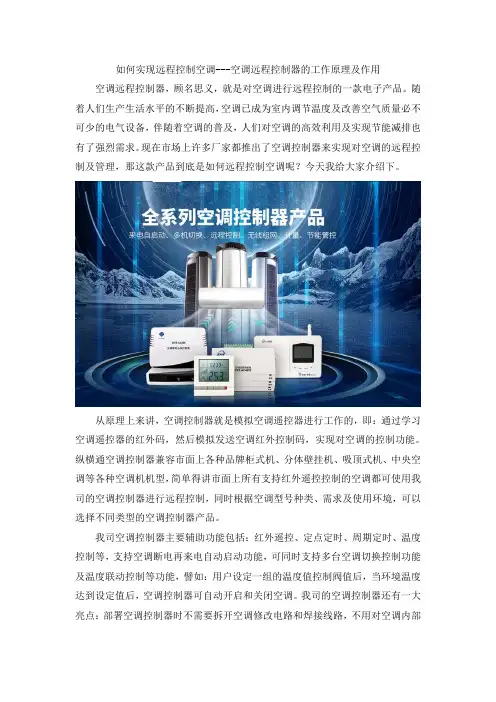

如何实现远程控制空调---空调远程控制器的工作原理及作用空调远程控制器,顾名思义,就是对空调进行远程控制的一款电子产品。
随着人们生产生活水平的不断提高,空调已成为室内调节温度及改善空气质量必不可少的电气设备,伴随着空调的普及,人们对空调的高效利用及实现节能减排也有了强烈需求。
现在市场上许多厂家都推出了空调控制器来实现对空调的远程控制及管理,那这款产品到底是如何远程控制空调呢?今天我给大家介绍下。
从原理上来讲,空调控制器就是模拟空调遥控器进行工作的,即:通过学习空调遥控器的红外码,然后模拟发送空调红外控制码,实现对空调的控制功能。
纵横通空调控制器兼容市面上各种品牌柜式机、分体壁挂机、吸顶式机、中央空调等各种空调机机型,简单得讲市面上所有支持红外遥控控制的空调都可使用我司的空调控制器进行远程控制,同时根据空调型号种类、需求及使用环境,可以选择不同类型的空调控制器产品。
我司空调控制器主要辅助功能包括:红外遥控、定点定时、周期定时、温度控制等,支持空调断电再来电自动启动功能,可同时支持多台空调切换控制功能及温度联动控制等功能,譬如:用户设定一组的温度值控制阀值后,当环境温度达到设定值后,空调控制器可自动开启和关闭空调。
我司的空调控制器还有一大亮点:部署空调控制器时不需要拆开空调修改电路和焊接线路,不用对空调内部
进行任何改造,安装和维护都非常简单。
现已广泛应用于中数据机房、通信基站、银行网点、工厂仓库、学校宿舍及住宅公寓等空调大量使用的场所。
DataMate3000监控协议1.物理接口 (3)2.通信方式 (3)3.信息类型及协议的基本格式 (3)3.1信息类型 (3)3.2协议的基本格式 (3)3.3数据格式 (4)3.3.1 基本数据格式 (4)3.3.2 LENGTH数据格式 (4)3.3.3 CHKSUM数据格式 (4)3.3.4 INFO数据格式 (5)4.编码表 (5)5.协议内容 (6)5.1获取模拟量量化后数据(定点数) (6)5.2获取开关输入状态 (6)5.3遥控 (7)5.4获取系统参数(定点数) (7)5.5设定系统参数(定点数) (7)5.6获取监测模块时间 (8)5.7设定监测模块时间 (8)5.8获取通信协议版本号 (9)5.9获取设备地址 (9)5.10获取设备(监测模块)厂家信息 (9)5.11获取报警状态 (10)5.12获取报警历史 (11)DataMate3000监控协议本协议是《监控行标第三部分:智能设备通信协议》(电总协议)的简化版本,适用于艾默生网络能源有限公司基站小空调产品DataMate3000系列精密空调的环境监控。
1.物理接口串行通信口采用RS485。
信息传输方式为异步方式,起始位1位,数据位8位,停止位1位,无校验。
数据传输速率为19200bits。
2.通信方式在局站内的监控系统为分布式结构。
局站监控单元(SU)与设备监控模块(SM)的通信为主从方式,监控单元为上位机,监控模块为下位机。
SU呼叫SM并下发命令,SM收到命令后返回响应信息。
SU 500ms内接收不到SM响应或接收响应信息错误,则认为本次通信过程失败。
3.信息类型及协议的基本格式3.1信息类型信息分两种类型:(1) 由SU发出到SM的命令信息(简称命令信息);(2) 由SM返回到SU的响应信息(简称响应信息)。
3.2协议的基本格式表1 协议的基本格式基本格式的注解见表2、表3。
注意:在基本格式中的各项除SOI和EOI是以十六进制解释(SOI=7EH,EOI=0DH),十六进制传输外,其余各项都是以十六进制解释,以ASCII码的方式传输,每个字节用两个ASCII码表示,即高四位用一个ASCII码表示,低四位用一个ASCII码表示。
空调的KNX协议是一种智能化的空调控制系统,通过使用KNX 协议,可以实现对空调的集中控制和自动化管理。
KNX协议是欧洲三大总线协议之一,具有开放性和可扩展性,能够与各种不同的设备进行互联互通,实现设备的智能化控制和管理。
在空调系统中,KNX协议可以实现以下功能:
1. 集中控制:通过KNX协议,可以将多个空调设备连接到一个统一的控制系统中,实现设备的集中控制和管理。
2. 自动化管理:KNX协议可以实现对空调设备的自动化管理,包括温度、湿度、空气质量等参数的自动调节,以及设备的自动开关、定时控制等功能。
3. 节能环保:通过KNX协议,可以实现空调设备的节能环保控制,如根据室内外温度、湿度等参数自动调节空调的运行状态,从而达到节能降耗的目的。
4. 远程控制:KNX协议可以通过互联网或无线网络实现远程控制和管理,用户可以通过手机、平板电脑等设备随时随地控制空调的运行状态。
总之,空调的KNX协议是一种智能化的控制系统,可以实现空调的集中控制、自动化管理、节能环保以及远程控制等功能,为人们的生活带来便利和舒适。
空调温控通信原理一、引言空调作为现代生活中不可或缺的家电之一,其温控功能的实现离不开通信技术的支持。
本文将介绍空调温控通信的原理,包括温控信号的传输、通信协议的选择以及通信模块的设计等方面。
二、温控信号的传输空调温控信号的传输是通过温度传感器将室内温度转化为电信号,并通过通信线路将信号传输给空调主控板。
首先,温度传感器感知室内温度变化,将其转化为模拟电信号。
然后,通过模数转换器将模拟信号转化为数字信号。
最后,通过通信线路将数字信号传输给空调主控板。
三、通信协议的选择通信协议是空调温控通信中的重要组成部分,它规定了通信双方的数据交互格式和通信规则。
常用的通信协议有MODBUS、BACnet、LonWorks等。
这些协议都是基于串行通信的,通过定义数据帧的格式来实现通信。
在选择通信协议时,需要考虑通信速率、数据传输可靠性和系统兼容性等因素。
四、通信模块的设计通信模块是实现空调温控通信的关键组件,它负责将温度传感器采集到的数据转化为通信协议要求的数据格式,并通过通信线路发送给空调主控板。
通信模块一般包括数据处理单元、通信接口和电源模块等部分。
数据处理单元负责将温度数据进行处理和编码,将其转化为通信协议要求的数据格式。
通信接口负责将数据发送给空调主控板,一般采用串口或以太网接口。
电源模块负责为通信模块提供稳定可靠的电源供应。
五、通信安全性的保障在空调温控通信中,通信安全性的保障至关重要。
为了防止通信数据被非法获取或篡改,可以采用加密算法对数据进行加密处理。
同时,还可以使用认证机制对通信双方的身份进行验证,确保通信的安全可靠。
六、应用案例空调温控通信技术在现实生活中得到了广泛应用。
例如,智能家居系统中的空调温控功能可以通过手机App实现远程控制,用户可以在任何地方随时调整室内温度。
同时,空调温控通信技术还可以与其他智能设备进行联动,实现更加智能化的家居环境。
七、总结空调温控通信原理涉及到温度传感器、通信协议、通信模块等多个方面。
艾默生CM空调通信协议Liebert 艾默生CM空调通信协议Liebert是一个为了实现空调远程监控和控制而设计的通信协议。
该协议通过网络连接,使用户能够通过电脑、手机等设备对空调进行实时监控和控制。
本文将对艾默生CM空调通信协议Liebert的特点和功能进行详细介绍。
一、艾默生CM空调通信协议Liebert的特点1. 高效可靠:艾默生CM空调通信协议Liebert采用先进的通信技术,确保了通信的高效和可靠性。
无论是在局域网还是广域网环境下,用户都可以快速地接入并进行远程监控和控制。
2. 多样化接入方式:艾默生CM空调通信协议Liebert支持多种接入方式,可以通过以太网、Wi-Fi和GSM等方式实现远程接入。
用户可以根据需要选择最适合自己的接入方式。
3. 实时监控和控制:利用艾默生CM空调通信协议Liebert,用户可以实时监控空调的运行状态,包括温度、湿度、风速等参数。
同时,用户还可以对空调进行远程控制,如调节温度、设置定时等功能。
4. 数据存储和分析:艾默生CM空调通信协议Liebert具有数据存储和分析的功能,可以对历史数据进行存储和分析,提供有效的数据支持和决策依据。
5. 报警功能:艾默生CM空调通信协议Liebert可以实时监测空调的异常情况,并及时发出报警。
用户可以通过手机短信、邮件等方式接收到异常报警信息,以便及时采取相应的措施。
二、艾默生CM空调通信协议Liebert的功能1. 远程监控:用户可以通过电脑、手机等设备,随时随地实时监控空调的工作状态。
通过界面直观地了解空调的各项参数,如温度、湿度、运行时间等。
2. 远程控制:用户可以通过艾默生CM空调通信协议Liebert,远程控制空调的开关、温度设置、风速调节等功能。
无需亲自前往空调所在的位置,即可实现对空调的远程控制。
3. 数据存储和分析:艾默生CM空调通信协议Liebert可以将空调的历史数据进行存储,并提供数据分析功能。
旧空调485协议控制1. 介绍空调作为现代家庭和办公场所必备的电器之一,其控制方式也在不断地发展和更新。
本文将探讨旧空调485协议控制的相关内容。
485协议是一种串行通信协议,常用于工业自动化领域。
通过使用485协议,我们可以实现对旧型空调的控制和监测。
2. 485协议概述2.1 485协议简介485协议,全称为RS-485协议,是一种标准的串行通信协议。
它采用差分信号传输,可以实现远距离通信,并且具备抗干扰能力强的特点。
485协议支持多主机和多从机的通信方式,适用于复杂的工业环境。
2.2 485协议在空调控制中的应用旧型空调通常采用485协议进行控制和监测。
通过485总线,可以连接多个空调室内机和室外机,实现集中控制和监测。
使用485协议,可以方便地调整空调的温度、风速、工作模式等参数,实现智能化控制。
3. 旧空调485协议控制的步骤3.1 硬件准备在进行旧空调485协议控制之前,我们需要准备一些必要的硬件设备。
首先,需要一台支持485通信的主机,例如电脑或者单片机。
其次,需要一个485转换器,将主机的串口信号转换为485差分信号。
最后,还需要连接空调室内机和室外机的485通信线缆。
3.2 软件设置在硬件准备完成后,我们需要进行相应的软件设置。
首先,需要安装相应的485通信驱动程序。
然后,通过设置串口参数,配置主机和485转换器之间的通信参数,例如波特率、数据位、校验位等。
3.3 通信协议旧空调485协议的通信协议通常是由厂家自定义的,因此在进行控制之前,需要了解具体的通信协议格式。
通常情况下,通信协议包括指令码、数据位和校验位等信息。
根据协议的要求,我们可以编写相应的控制程序。
3.4 控制操作通过以上步骤的准备,我们可以开始进行旧空调的485协议控制了。
首先,我们需要发送相应的控制指令给空调室内机或者室外机。
指令的内容包括调节温度、设置风速、选择工作模式等。
然后,通过读取空调的响应数据,可以得知控制操作是否成功。
旧空调485协议控制旧空调485协议控制1.介绍本协议旨在提供一种通过485总线控制旧型空调的方法,以实现对空调的各种功能进行远程控制和监测。
通过该协议,用户可以方便地控制和管理多个旧型空调设备,提高能源利用效率和舒适度。
2.通信协议2.1 物理层使用RS-485总线作为通信介质,支持多个设备的串行连接。
采用差分信号传输方式,具有较高的抗干扰能力和可靠性。
2.2 数据链路层采用MODBUS RTU通信协议作为数据链路层协议。
MODBUS RTU 是一种常用于工业自动化领域的串行通信协议,具有简单、高效、可靠等特点。
3.数据格式3.1 帧格式每一帧数据由起始位、设备地址、功能码、数据域和校验位组成。
帧格式如下:起始位 | 设备地址 | 功能码 | 数据域 | 校验位3.2 设备地址每个空调设备都有唯一的设备地址,用于标识不同的设备。
设备地址范围从1到255。
3.3 功能码功能码用于指示要执行的操作类型,如读取温度、设置温度等。
常用的功能码包括:- 读取状态:用于读取空调当前的工作状态。
- 设置温度:用于设置空调的目标温度。
- 控制开关:用于控制空调的开关状态。
- 调节风速:用于调节空调的风速档位。
3.4 数据域数据域包含了具体的控制命令或者传感器数据。
根据不同的功能码,数据域可以是单个字节或多个字节。
3.5 校验位校验位用于检测数据传输过程中是否出现错误。
常用的校验方式包括CRC校验和奇偶校验。
4.通信流程4.1 主从模式通信过程中,主设备负责发送命令,从设备负责接收命令并执行相应操作。
4.2 命令交互流程主设备发送请求命令给从设备,从设备接收并解析命令,执行相应操作后返回响应给主设备。
5.实现步骤5.1 系统初始化在系统初始化阶段,需要进行485总线和各个空调设备之间的物理连接,并配置每个设备的唯一地址。
5.2 发送命令主设备通过485总线向指定设备发送命令,包括设备地址、功能码和相应的数据。
5.3 接收响应从设备接收到命令后,解析命令并执行相应操作。
格力吸顶空调应具备远程控制功能,由格力空调厂方提供远程通讯协议:
空调应具有以下功能:
1、能通过RS232/RS485方便地与计算机进行通信。
2、远程提供空调机的运行参数、运行状态,包括当前的温度、湿度、设备所处的工作状态等,并对空调机的某些参数进行远程设置。
3、提供空调机的系统设置参数,包括:温度设定、湿度设定、高温告警、低温告警等。
4、远程读取空调的运行状态,包括工作方式、风扇转速等;远程读取空调告警信息。
5、工作人员可通过计算机遥控。
附件:
远程监控和电话遥控通讯协议
版本:V1.0
通讯内容
一、数据传输率:4800BPS,8位数据位,1位停止位,偶校验
二、从空调控制器获取工作参数及返回空调控制器工作参数(空调控制器机号在此不做判断):
一.)当空调控制器接收到如下数据时,表明从空调控制器获取工作参数而空调控制器不接收:(与上位机无关)
1、起始码(1 byte)(06H)
2、下位机固定地址(4bytes) (30H 30H 30H 30H)
3、遥控编码(8 bytes) (ASC码)
4、校验码 (2 bytes) (ASC码)
5、结束码(1 byte) (0DH)
二.)空调控制器返回工作参数:见四、此时不判断机号
三、空调控制器按传来的工作参数执行:
一.)当空调控制器接收到如下数据时,表明空调控制器不判断机号(主、从方式)按传来的工作参数执行:
1、起始码(1 byte) (05H)
2、下位机固定地址(4bytes) (30H 30H 30H 30H)
3、遥控编码(8 bytes) (ASC码)
4、校验码 (2 bytes) (ASC码)
5、结束码(1 byte) (0DH)
二.)当空调控制器接收到如下数据时,表明空调控制器判断机号,且按传来的工作参数执行:
1、起始码(1 byte) (07H)
2、下位机地址(4bytes) (ASC码)
(如地址=1023,ASC码=31H 30H 32H 33H)
3、遥控编码(8 bytes) (ASC码)
4、校验码 (2 bytes) (ASC码)
5、结束码(1 byte) (0DH)
三.)当空调控制器接收到如下数据时,表明设定、清除空调控制器机号,且按传来的工作参数执行:
1、起始码(1 byte) (0AH)
2、设定、清除下位机地址(4bytes) (ASC码)
(如设置机号=1023,ASC码=31H 30H 32H 33H)
(如清除机号=0000,ASC码=30H 30H 30H 30H)
3、遥控编码(8 bytes) (ASC码)
4、校验码 (2 bytes) (ASC码)
5、结束码(1 byte) (0DH)
四、空调控制器返回工作参数(24 bytes):
1、起始码(1 byte) (08H)1
2、本地机地址 (4 bytes) (ASC码)5
3、遥控编码(8 bytes) (ASC码)(扫风、换气和灯光要看状态1中的显示,这里
的没有用)13
4、室内环境温度(2 bytes) (ASC码)15
5、状态1 (2 byte;1-开,0—关) (ASC码)17
扫风(1.6)、灯箱(1.5)(灯光)、电热管(1.4)、
内风机高(1.3)、中(1.2)、低(1.1)、换气(1.0)(只有开关两种状态)
6、状态2 (2 bytes;1-开,0—关) (ASC码)19
外风机低(2.7)、外风机高(2.5)、四通阀(2.4) 、压缩机(2.1)
7、状态3 (2 bytes) (ASC码)
E1:压缩机高压保护(3.0),1—保护,0—正常
E2:室内防冻结保护(3.1) ,1—保护,0—正常
E3:压缩机低压保护(3.2) ,1—保护,0—正常
E4:排气管高温保护(3.3) ,1—保护,0—正常
E5:低电压保护(3.4) ,1—保护,0—正常
E6:通讯故障(3.5) ,1—故障,0—正常
记忆(3.6),1—记忆,0—无记忆
机型(3.7),1—单冷,0—冷暖
8、校验码(2 bytes) (ASC码)
9、结束码(1 byte) (0FH)
遥控编码
一、byte 1(5/6)
1.3
1.2
1.1
1.0
1000--自动;1001--制冷;1010--抽湿;1011--送风;1100--制热。
0001--关机
1. 3:1---开机;0---关机
1.7
1.6
1.5
1.4
查询状态时为0,设置状态则为1。
查询时无所谓什么信息发过来,空调只会返回自身的状态。
上位机发送时,若设定已改变,则1.4置1;当下位机接收到正确数据后,上位机应把
1.4清0。
二、byte 2(7/8)
2.3
2.2
2.1
2.0
2.1-2. 0:00---自动风;01---低风;10---中风;11---高风。
2.2:1---扫风;0---关扫风。
2.3:1---睡眠;0---无睡眠。
2.7
2.6
2.5
2.4
0000—1110;16℃-30℃。
三、byte 3(9/10)
3.3
3.2
3.1
3.0
3.0:1---定时十分位为5;0---定时十分位为0。
3.1:1---定时个位数为1;0---定时个位数不是1。
3.2:1---定时十位数为2;0---定时十位数不是2。
3.3:1---有定时;0---无定时。
3.7
3.6
3.5
3.4
0000—1001:0小时-9小时
四、byte 4(11/12)
4.3
4.2
4.1
4.0
4.1:1---灯光开;0---灯光关。
4.7
4.6
4.5
4.4
4.5-4.4:00---无换气:01---换气1;10---换气2。
注释:校验码的计算方法
除“引导码”、“结束码”“校验码”外,所有的发送码每个字节进行“异或”运算,形成“校验码”。
例如:07 30 30 30 31 30 30 30 30 30 30 30 30 30 31 0F
计算校验码的方式为: 00 01 00 00 00 00 的异或结果,为01。
