污水泵结构形式及型号意义

污水提升泵型号意义及选择第一篇：污水提升泵型号意义及选择污水提升泵型号意义及选择怎样的污水提升泵才是好的污水提升泵，我们该如何选择污水提升泵的品牌。

下面泵管家为大家讲解通过九种性能来判断污水提升泵的好坏。

第一、污水提升泵流量污水提升泵的流量指每小时的排水量，根据你自身的情况来选购。

如果你正在装修你的100平面左右的家，而你家中可能只有1个厨房或者一个洗手间，那么你只需要选一个普通流量5-10m/h就够用了，当然如果需要增加一个以上的卫生间，或者需要排放洗衣机废水等，就可以选择流量更大的，如果具备条件也可以选择双泵系统的污水提升装置;公共场所建议选择双泵系统的污水提升泵;第二、污水提升泵扬程污水提升泵的扬程指最高提升污水的高度，这个是不是越高越好呢?当然也不是，如果你住在地下一层，你的房高可能只有3-5m，再除去管道损耗，你只需要-实际5-8米的扬程就够了，但是需要保证实际扬程5-8米的时候流量还能满足使用才行，否则很多最大扬程只有5米，最后流量就很小也不行，所有选择一体化污水提升泵一定要注意流量和扬程是变化的曲线;第三、污水提升泵过流直径这个指水泵排水管道最大能排出的杂物直径，不是连接马桶的话一般10mm的就够了。

如果连接马桶的采用涡流型的污水提升机最小需要保证50mm的过滤直径，当然，也可以选择切割型的污水提升机;以上就是污水提升机最重要的三个参数，接下来的问题是那我们如何判断污水提升机质量的好坏呢?这就涉及污水提升机的其他参数了。

第四、污水提升泵安防等级小型污水提升泵部分防护等级是IP44，这些当然选择防护等级越高就越好了，如防护等级是IP54，防护等级都是IP68，防护等级越高代表机器安全性越高，防尘和防水的性能;第五、污水提升泵箱体材质一般污水提升泵的箱体材质有PP/PE/ABS，这个就要看你怎么用了，ABS的耐腐蚀度是最高的，HDPE材质的是比较适合大型箱体的污水提升机，尽量不要选择不锈钢焊接的箱体，因为不锈钢的箱体只有2-3mm厚，最后焊缝都要在水泵震动工作中裂开，随时漏水，后期维护非常难，一般知名度的大品牌都会选择开模具，一次性铸造成型的塑料型箱体的污水提升泵，更耐腐蚀也没有漏水的隐患，也因为需要开模具等，投资大，需要一定技术，所以目前做塑料箱体的基本都是知名大厂才具备条件!第六、污水提升泵散热污水提升泵在运行时，转速时很高的，热度也会很高，散热能力也就成为衡量它的一个重要指标，看电机的材质和电机壳体的材质;一般具备条件做外置的污水提升泵的企业的泵都是比较可靠的，因为大部分不具备干式运转，只能把水泵丢在水里面用水来降温，所以看污水提升的的泵是在水箱外边的一般做的泵都比较好，在水箱内的泵一般技术含量都不是太高散热性也要差;第七、污水提升泵启动控制也就是说污水提升泵是在什么情况下启动，是如何控制，现在市面上的以液位控制、气动控制居多。

排污泵系列型号意义管道离心泵型号意义Q:潜水 W:排污 G:管道 Y:液下 N:泥浆 Z:自吸 L:立式AS:撕裂 JY:搅匀 P:不锈钢 B:防爆QW（WQ）无堵塞潜水式排污泵例：80WQ（QW）P40-15-480 WQ(QW) P 40 - 15 - 4│││││└─-泵的电机（KW）││││└───-泵的扬程（m）│││└─────--泵的流量（m3/h）││└───────-不锈钢材质│└─────────-潜水排污泵└───────────--泵的口径即代表泵排出公称直径（mm）JYWQ、JPWQ自动搅匀排污泵例：80JY（P）WQ50-10-1600-380 JY (P) WQ 50 - 10 - 1600 - 3│││││││└─泵的电机（KW）││││││└─-──泵的搅匀范围（mm）│││││└────-──泵的扬程（m）││││└─────────泵的流量（m3/h）│││└────────── W：排污 Q：潜水 P：不锈钢││└─────────-─-─P：不锈钢材质│└─────────-────-JY：搅匀└────────────泵的口径即代表泵排出公称直径（mm）GW无堵塞管道式排污泵例：100GWP(B)100-15-7.5100 GWP B 100 - 15 - 7.5│││││└─-泵的电机（KW）││││└───-泵的扬程（m）│││└──────-泵的流量（m3/h）││└───────--防爆电机│└─────────--G：管道式 W：排污泵 P：不锈钢└──────────-─-泵的口径即代表泵排出公称直径（mm）LW(WL)无堵塞直立式排污泵例：100LW(WL)PB100-15-7.5100 LW(WL) P B 100 - 15 - 7.5││││││└─泵的电机（KW）│││││└─-──泵的扬程（m）││││└──────-泵的流量（m3/h）│││└────────防爆电机││└─────────不锈钢│└────────────L：直立式 W：排污└─────────────--泵排出的公称直径即口径（mm）ISG系列立式管道离心泵例：ISG50-160(I)AISG 50 - 160 (I) A(B)││││└─叶轮经第一次切割│││└─-──流量分类、(I)为大流量、││└─────叶轮名义外径(mm)│└────────泵的口径(mm)│┌ ISG型立式离心泵└────────┼ IRG型立式热水泵├ IHG型立式不锈钢化工泵└ YG型立式防爆油泵ISGD系列低转速立式管道离心泵例：ISGD80-160(I)AISGD 80 - 160 (I) A(B)││││└─叶轮经第一次切割│││└─-──流量分类、(I)为大流量、││└─────叶轮名义外径(mm)│└────────泵的口径(mm)│┌ ISGD型低转速立式离心泵└────────┼ IRGD型低转速立式热水泵├ IHGD型低转速立式不锈钢化工泵└ YGD型低转速立式防爆油泵IGSB系列便拆式管道离心泵例：ISGB50-160(I)AISGB 50 - 160 (I) A B│││││└─叶轮经第一次切割││││└──流量分类、(I)为大流量、│││└──────叶轮名义外径(mm)││└─────泵的口径(mm)│└────────│┌ ISGD型低转速立式离心泵└────────┼ IRGD型低转速立式热水泵├ IHGD型低转速立式不锈钢化工泵└ YGD型低转速立式防爆油泵YW无堵塞液下式排污泵例：100YWP(B)100-15-7.5100 YWP B 100 - 15 - 7.5│││││└──泵的电机（KW）││││└────泵的扬程（m）│││└───────泵的流量（m3/h）││└───────-─防爆电机│└──────────-G：管道式 W：排污泵 P：不锈钢└──────────-──泵的口径即代表泵排出公称直径（mm）ZW无堵塞自吸式排污泵例：100ZW15-30PB100 ZW 15 - 30 P B││ │││└────泵的电机（KW）││ ││└─────不锈钢材质││ │└──────泵的扬程（m）││└───────-─泵的流量（m3/h）│└──────────(无堵塞自吸排污泵)Z:自吸式 W:排污└────────────泵的口径即代表泵排出公称直径（mm）AS切割式潜水排污泵例：AS10-2WCBAS 10 - 2 W CB││ │ │└──────抗堵塞撕裂机构│││└───────电压为220V││└───-─────电机的级数│└──────────-功率P2*100└────────────单叶片叶轮NL型立式污水泥浆泵例：NL76A-9N L ( C F W )76 A - 9│││││ ││ └──泵的扬程(m)││││││└────机械密封│││││ └─────-出口径(mm)││││└───────卧式│││└────────不锈钢││└─────────加长型│└──────────--立式└───────────--泥浆泵ISW系卧式管道离心泵例：ISW65-160(I)AISW 65 - 160 (I) A(B)││││└─叶轮经第一次切割│││└─-──流量分类、(I)为大流量、││└─────叶轮名义外径(mm)│└────────泵的口径(mm)│┌ ISW型卧式管道离心泵└────────┼ ISWR型卧式管道热水离心泵└ ISWH型卧式不锈钢管道离心化工泵SG系列管道泵例：50SG15-3050 SG 15 - 30│││└─叶轮经第一次切割││└─-──流量分类、(I)为大流量、│└────┬SG型管道离心泵│└SGR型热水管道离心泵└-──────泵的口径SPG系列管道屏蔽泵例：SPG80-200(I)ASPG (R) 80 - 200 (I) A (B) (C)│││││││└─-叶轮经第三次切割││││││└─-──叶轮经第二次切割│││││└─────叶轮经第一次切割││││└───────流量分类│││└─────────叶轮名义外径(mm)││└──────────-─泵进、出口公称直径(mm)│└────────────┬流体类别(普通不注、热水为R) │└腐蚀性流体为T，防爆为B└───────────────-屏蔽式管道离心泵消防泵型号意义XBD系列消防泵例：XBD10.4/5-50LGXB D 5.0 / 5 - 50 DL││││││┌DL立式多级消防泵转速1450r/min│││││││LG立式多级便拆消防泵转速2900r/min │││││└┼ISG立式单级单吸消防泵││││││TSWA卧式多级消防泵││││││ISW卧式单级单吸消防泵│││││└GDL立式多级管道消防泵││││└─-─泵的口径(mm)│││└───-─流量(L/s)││└───────消防泵压力(扬程(50m))│└──────-──电动└──────────消防泵WQK/QG系列带切割装置排污泵例：WQK20-20QGW Q K (X、D) 20 - 20 QG│││││││└─带切割装置││││││└─-─泵的扬程(m)│││││└────--泵的流量（m3/h）││││└───────单通道叶轮│││└───────-─旋涡式叶轮││└────────-─开式叶轮│└─────────---潜水式└──────────---污水磁力传动离心泵型号意义CQ系列磁力传动离心泵例：32CQ-1532 CQ - 15││└─扬程│└─-──磁力传力离心泵└─────进口直径(mm)CQF系列磁力传动离心泵例：32CQF-1532 CQ F - 15│││└─扬程(m)││└─-──过流部件材质为塑料│└────-磁力传力离心泵└──────进口直径(mm)CQB系列磁力传动离心泵例：CQB50-32-160CQ B 50 - 32 - 160││││└─叶轮名义直径│││└─-──泵出口直径││└─────-泵进口直径│└───────过流部件材质为不锈钢└-────────磁力传动离心泵CQB-F系列磁力传动离心泵例：CQB50-32-160FCQB 50 - 32 - 160 F││││└─氟塑料(F46)衬里│││└──-叶轮名义直径││└─────-泵出口直径│└────────泵进口直径└──────────磁力传动离心泵ZCQ系列自吸式磁力传动离心泵例：ZCQ50-40-145Z CQ 50 - 40 - 145││││└─叶轮直径(mm)│││└────出口直径(mm)││└───────进口直径(mm)│└─────────-磁力传动离心泵└───────────自吸式多级离心泵系列型号意义DL、DLR系列立式多级离心泵例：100DDLR100-20×4100 D DL R 100 - 20 × 4│││││ │└─-泵的级数│││││└────单级叶轮扬程（m）││││ └───────流量（m3/h）│││└────────-热水││└─────────-立式多级│ └───────────多出口└────────────-泵的口径即代表泵排出公称直径(mm)TSWA系列卧式多级离心泵例：50TSWA×550 T S W A × 5│││││└──────泵的级数││││└────────-新一代产品│││└─────-────输送低温类似清水介质││└──────-────单吸叶轮│└───────────-透平式└────────────-泵的口径即代表泵排出公称直径(mm)LG、LGB系列便拆式高层建筑给水多级离心泵例：100LG-B(R)72-20×6100 LG-B (R) 72 - 20 × 6│││││└─泵的级数││││└───-新一代产品│││└─────--输送低温类似清水介质││└──────-─-单吸叶轮│└──────────-透平式└────────────-泵的口径即代表泵排出公称直径(mm)GDL系列便拆式管道多级离心泵例：50GDL18-15×550 GDL 18 - 15 × 5││││└─泵的级数│││└───-设计点单级扬程15(mm)││└─────--设计点流量18（m3/h）│└──────-─GDL便拆式管道多级离心泵└─────────-泵的口径即代表泵排出公称直径(mm)GC型水泵系卧式单吸多级分段离心泵例：21/2GC-6×521/2 GC - 6 × 5│││└-叶轮数量或级数││└───缩小为1/10泵的比转数,即比转数为60│└─────锅炉给水泵└──────-─吸入口直径(mm)被25除得值并化整CDLF系列轻型不锈钢立式多级离心泵例:CDLF4-160CDL F 4 - 160│││└-160-级数*10││└───4-额定流量(m3/h)│└─-───F-(普通型略)过流部件为不锈钢304或316 └────-──-CDL-冲压轻型立式多级离心泵D型卧式多级离心泵例:80D12×580 D 12 × 5│││└-叶轮数量││└─-──单吸扬程(m)│└─────单吸多级分段式离心泵└───────-吸入口直径。

For personal use only in study and research; not for commercial use各种潜污泵型号意义：QW（WQ）型无堵塞潜污泵型号：100WQ100-22-15100表示为：潜污泵出口直径，单位为MM.W表示为：污水。

Q表示为：潜水。

100表示为：潜污泵的流量为100立方米每小时。

22表示为：潜污泵的扬程，单位为米。

15表示为：潜污泵配用功率为15KW。

AS、A V型潜污泵型号AS 16 - 2 W CBAS表示为：单叶片叶轮。

16表示为：功率P2X100（加以调整）。

2表示为：电机的级数。

W表示为：电压为220V。

CB表示为：抗堵塞撕裂机构。

此潜污泵排污能力强，无堵塞能有效通过直径φ30～φ80毫米的固体颗粒。

撕裂机构能够把纤维状物质撕裂，切断，然后顺利排放，无需在泵上加滤网。

可配备全自动保护控制箱对产品的漏电、漏水及过载等进行有效保护，提高产品的安全可靠性。

JYWQ型自动搅匀潜污泵型号：100 JY WQ 100 - 15 - 7.5100表示为：潜污泵排出口公称直径为100MM.JY表示为：带自动搅匀装置。

WQ表示为：潜水排污泵。

100表示为：额定流量，单位为立方米每小时。

15表示为：额定扬程，单位为米。

7.5表示为：配用电机额定功率，单位为KW。

JYWQ型自动搅匀潜污泵利用泵自身出水压力，搅匀污水池内沉淀污泥，真正达到彻底排出污水池沉淀物的目的。

适用于化工、石油、制药、采矿、造纸、电厂及城市污水处理、市政工程、公共设施排污等输送带颗粒、沉淀物的污水污物。

安装方式有固定式自动耦合安装和移动式自由安装二种，可满足不同的使用场合。

WQK/QG带切割装置潜污泵型号：W Q K(X、D) / QGW表示为：污水。

Q表示为：潜水式。

K表示为：开式叶轮，其中X代表旋流式叶轮，D代表单通道叶轮。

QG表示为：带切割装置的潜污泵。

WQK/QG带切割装置排污泵主要用于工程污水，生活污水。

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

QW(WQ)排污泵是在引进国外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代水泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。

在排送固体颗粒和长纤维垃圾方面，具有独特效果。

该系列排污泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。

叶轮与传统叶轮相比，该排污泵泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。

今天上海沈泉排污泵厂家就为大家简单的来讲解一下qw潜污泵的型号以及它的字母都代表了什么意思吧，下面就请大家跟着小编一起来看看下面的内容。

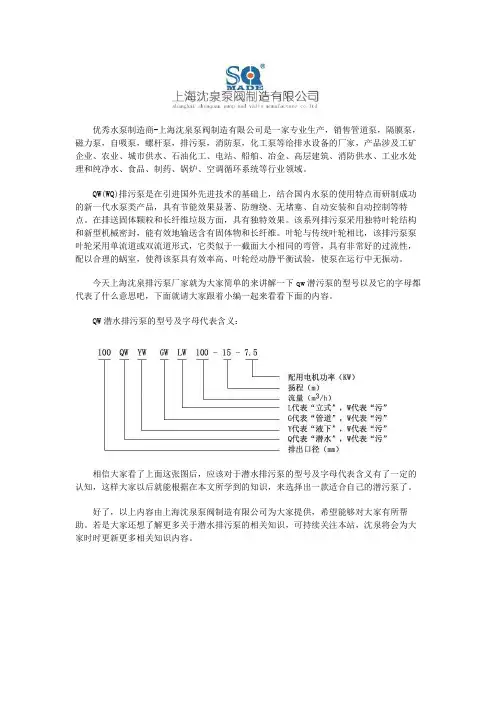

QW潜水排污泵的型号及字母代表含义：
相信大家看了上面这张图后，应该对于潜水排污泵的型号及字母代表含义有了一定的认知，这样大家以后就能根据在本文所学到的知识，来选择出一款适合自己的潜污泵了。

好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够对大家有所帮助。

若是大家还想了解更多关于潜水排污泵的相关知识，可持续关注本站，沈泉将会为大家时时更新更多相关知识内容。

污水泵型号定义及参数上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。

经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。

这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、PW、PWF型悬臂式离心污水泵产品介绍：PW、PWF型悬臂式离心污水泵是单级、单吸、悬臂式离心污水泵。

泵吸入口为轴向水平方向，泵排出口可根据需要装成水平或垂直方向。

主要由泵盖、泵壳、叶轮、轴封、轴、和托架等零部件组成。

轴封采用新颖的双端面机械密封结构形式，泵与电机安装在共同底盘上，通过弹性联轴器由电机直接驱动。

该泵具有效率高、节能显著、运行平稳、性能可靠、维修方便等优点。

本公司排污泵全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

(材质、铸铁、不锈钢)二、PW、PWF型悬臂式离心污水泵技术参数：流量：36-180m3/h；扬程：8.5-48.5m；电机功率：4-30KW；转速：960-2950r/min；口径：φ65-φ100；介质温度：≤100℃。

1、起动1）检查轴承箱内是否已加油、油位是否正常油位线。

2）检查电机旋转方向是否与泵的旋转方向一致。

3）关闭吐出口闸阀及压力表旋塞，同时经泵体上部螺孔，向泵的吸水管内灌水。

4）启动电机、并打开压力表旋塞。

5）待水泵达正常转速工作、压力表显示相应压力时，打开真空表旋塞并逐渐打开排水管路上的闸阀到需要为止。

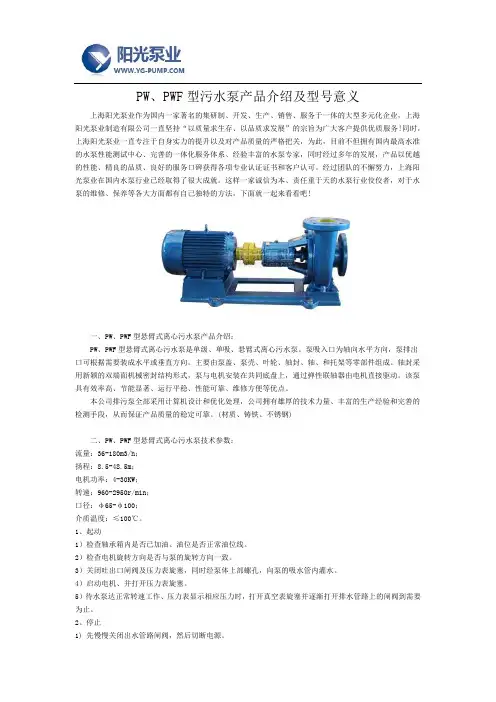

PW、PWF型污水泵产品介绍及型号意义上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。

经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。

这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、PW、PWF型悬臂式离心污水泵产品介绍：PW、PWF型悬臂式离心污水泵是单级、单吸、悬臂式离心污水泵。

泵吸入口为轴向水平方向，泵排出口可根据需要装成水平或垂直方向。

主要由泵盖、泵壳、叶轮、轴封、轴、和托架等零部件组成。

轴封采用新颖的双端面机械密封结构形式，泵与电机安装在共同底盘上，通过弹性联轴器由电机直接驱动。

该泵具有效率高、节能显著、运行平稳、性能可靠、维修方便等优点。

本公司排污泵全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

(材质、铸铁、不锈钢)二、PW、PWF型悬臂式离心污水泵技术参数：流量：36-180m3/h；扬程：8.5-48.5m；电机功率：4-30KW；转速：960-2950r/min；口径：φ65-φ100；介质温度：≤100℃。

1、起动1）检查轴承箱内是否已加油、油位是否正常油位线。

2）检查电机旋转方向是否与泵的旋转方向一致。

3）关闭吐出口闸阀及压力表旋塞，同时经泵体上部螺孔，向泵的吸水管内灌水。

4）启动电机、并打开压力表旋塞。

5）待水泵达正常转速工作、压力表显示相应压力时，打开真空表旋塞并逐渐打开排水管路上的闸阀到需要为止。

水泵型号及水泵名称里每个型号代表的意义很多人在购买水泵的时候，由于不能清楚地理解水泵上每个符号代表的意义，有的时候买错了产品也不知道，导致了很多麻烦事情的发生。

今天东瓯泵阀网技术小组通过自己的知识加上互联网的帮助，整理出了这一整套水泵型号说明的文章，希望对您了解水泵型号具有实际的帮助意义。

一、液体泵型号大全1、按泵轴方向可分为卧式、立式、斜式2、按壳体剖分型式分为径向剖分式和轴向剖分式3、按级数分为单级和复级4、按吸入形式分为单吸和双吸5、按水泵形式分各中心支承式，管道式、共座式、分座式、可移式6、按驱动方式分为直接连接、齿轮传动式、液力偶合传动式、皮常传多式和共轴式7、按特殊结构分为液下式、筒式、双壁壳式、地坑筒式、抽出式、自吸式、潜液式和屏蔽式8、按轴向力平衡方式分为平衡鼓式、平衡盘式、自身平衡式和平衡孔式9、按用途不同主要分为锅炉给水泵、循环水泵、排污泵、杂质泵、砂泵、渣浆泵、泥浆泵、污水泵、清水泵、消防泵、流程泵、增压泵、耐腐蚀泵10、按材质不同分为：铸铁泵、不锈钢泵、塑料泵、氟塑料泵、工程塑料泵11、按结构形式分为离心泵，隔膜泵，齿轮泵，柱塞泵，往复泵，真空泵，喷射泵二、离心泵及离心泵的型号离心泵型号、品种规格及其变型产品在农用泵中是最多的。

根据水流入叶轮的方式、叶轮多少、泵本身能否自吸以及配套动力大小和动力品种等，离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸离心泵、电动机泵和柴油机泵等。

1、单级单吸离心泵老的泵型号有BA、B型单级单吸离心泵，80年代，我国根据国际标准和排灌机械实际情况，对离心泵产品进行更新换代研制工作，并生产IB型、IQ型单级离心泵系列产品，已列为国家专业标准和行业标准。

单级单吸离心泵，水由轴向单面进入叶轮，叶轮只有一个，因此称为单级单吸离心泵。

其特点是，与混流泵、轴流泵相比，扬程较高，流量较小，结构简单，使用方便。

IQ型单级单吸离心泵（又称轻小型离心泵）是针对我国国情并满足用户提出结构简单、重量轻、价格低、性能好和配套方便的要求而设计的，共有84种产品，分3个派生系列，413个规格型号。

排污泵型号含义
排污泵广泛的应用于各种领域，排污泵具有可输送含有坚硬固体、纤维物的液体，以及特别脏、粘和滑的液体的特点，排污泵被广泛地被使用在矿山、造纸、印染、环保、炼油、石油、化工、农场、染化、酿酒、食品、化肥、焦化选厂、建筑、大理石厂、泥浆、流沙、泥塘、污塘、污浊液送吸浓稠液、装料及悬浮物质的污水处理中。

排污泵也有很多型号，使用与各种场合使用，先来区分潜水式的和普通排污泵吧，潜水泵电机和泵一体是直接放到污水池里面的，而排污泵是安装在地面的。

接下来按型号分析：
1)WQ型潜污泵，他们都是潜在污水里的，WQ是无堵塞排污泵的意思，与之相对的是QW型的最为普通。

WQ之所以说是无堵塞是因为叶轮设计的和QW不一样，不容易堵塞，至于是否是不锈钢那是材质的问题，普通材质的碳钢的，一般不能耐一些污水中含有酸碱的东西，容易腐蚀，不锈钢就可以耐腐蚀了。

2)JYWQ自动搅匀排污泵是带有自动将污水搅拌均匀再抽吸，这样保证介质密度均匀，不易堵塞，
3)WL立式排污泵就是WQ潜水无堵塞排污泵的立式安装方式，YW是液下式潜污泵，具有液下泵的特点，AS其实也是一样的，但是她一般是要配用胶管的。

4)ZW自吸式排污泵是属于自吸式的排污泵，达到自吸功能他是在泵设计时通过空转将空气排出吸取含有空气的介质，知道介质将泵体注满完成自吸的。

他们的结构区别不是很大，只是安装方式不怎么一样，然后就是叶轮直径，电机与泵的连接方式，是否带了自吸装置等。

ZWB自吸排污泵型号意义及技术参数ZWB自吸排污泵是一种常用的水泵设备，主要用于工业、农业和市政排污系统中。

它具有自吸能力，能够自动排出水泵内的气体和液体，不需要外部吸水管道，从而简化了安装和维护工作。

下面我们来详细探讨一下ZWB自吸排污泵的型号意义和技术参数。

一、型号意义：1.ZW：表示自吸排污泵。

2.B：表示泵为闭式叶轮结构。

闭式叶轮结构的泵在运行时可以处理含有固体颗粒的液体，比开式叶轮结构更适合于排污应用。

3.3：表示泵的口径为3英寸。

口径是指泵的进出口直径，不同的口径适用于不同的流量和压力需求。

4.10：表示泵的额定扬程为10米。

额定扬程是指泵能够提供的最大扬程，也就是泵能够将水抬升的高度。

5.3.7：表示泵的额定流量为3.7立方米/小时。

额定流量是指泵能够处理的最大流体体积。

二、技术参数：1.流量：泵的流量是指泵单位时间内处理的液体体积，通常以立方米/小时或升/分钟为单位。

根据用户的需求，选择适当的流量可以确保泵能够有效地排出污水。

2.扬程：泵的扬程是指泵能够提供的最大扬程高度，通常以米为单位。

根据排污系统的具体需求，选择适当的扬程可以确保泵能够将污水顺利排出。

3.功率：泵的功率是指泵运行时消耗的电能，通常以千瓦为单位。

正确选择适当的功率可以确保泵的运行效率和可靠性。

4.进出口直径：泵的进出口直径是指泵进出口的口径尺寸，通常以英寸为单位。

正确选择适当的尺寸可以确保泵能够适应工程的流量和压力需求。

5.自吸高度：自吸高度是指泵能够自动吸取液体的最大高度，通常以米为单位。

选择适当的自吸高度可以确保泵可以正常运行而不需要外部填充液体。

综上所述，ZWB自吸排污泵的型号意义主要是表示泵的特定功能和技术参数，而技术参数则涉及泵的流量、扬程、功率、进出口直径和自吸高度等关键参数。

用户在购买和使用ZWB自吸排污泵时应该根据具体需求选择合适的型号和合理的技术参数，以确保泵能够高效地完成排污任务。

很多人在购买水泵的时候，由于不能清楚地理解水泵上每个符号代表的意义，有的时候买错了产品也不知道，导致了很多麻烦事情的发生。

永上通过自己的知识加上互联网的帮助，整理出了这一整套水泵型号说明的文章，希望对您了解水泵型号具有实际的帮助意义。

一、液体泵型号大全1、按泵轴方向可分为卧式、立式、斜式2、按壳体剖分型式分为径向剖分式和轴向剖分式3、按级数分为单级和复级4、按吸入形式分为单吸和双吸5、按水泵形式分各中心支承式，管道式、共座式、分座式、可移式6、按驱动方式分为直接连接、齿轮传动式、液力偶合传动式、皮常传多式和共轴式7、按特殊结构分为液下式、筒式、双壁壳式、地坑筒式、抽出式、自吸式、潜液式和屏蔽式8、按轴向力平衡方式分为平衡鼓式、平衡盘式、自身平衡式和平衡孔式9、按用途不同主要分为锅炉给水泵、循环水泵、排污泵、杂质泵、砂泵、渣浆泵、泥浆泵、污水泵、清水泵、消防泵、流程泵、增压泵、耐腐蚀泵10、按材质不同分为：铸铁泵、不锈钢泵、塑料泵、氟塑料泵、工程塑料泵11、按结构形式分为离心泵，隔膜泵，齿轮泵，柱塞泵，往复泵，真空泵，喷射泵二、离心泵及离心泵的型号离心泵型号、品种规格及其变型产品在农用泵中是最多的。

根据水流入叶轮的方式、叶轮多少、泵本身能否自吸以及配套动力大小和动力品种等，离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸离心泵、电动机泵和柴油机泵等。

1、单级单吸离心泵老的泵型号有BA、B型单级单吸离心泵，80年代，我国根据国际标准和排灌机械实际情况，对离心泵产品进行更新换代研制工作，并生产IB型、IQ型单级离心泵系列产品，已列为国家专业标准和行业标准。

单级单吸离心泵，水由轴向单面进入叶轮，叶轮只有一个，因此称为单级单吸离心泵。

其特点是，与混流泵、轴流泵相比，扬程较高，流量较小，结构简单，使用方便。

IQ型单级单吸离心泵（又称轻小型离心泵）是针对我国国情并满足用户提出结构简单、重量轻、价格低、性能好和配套方便的要求而设计的，共有84种产品，分3个派生系列，413个规格型号。

泵型号及代表的意义泵的型号就像是它的名字，每一部分都有着特殊的意义呢。

咱先来说说常见的泵型号里字母的意义。

比如说有些泵型号里开头的字母可能代表着泵的类型。

像“D”可能就表示多级离心泵。

这就好比一个人的姓氏，一看到这个字母，大概就知道这个泵是属于哪一类家族的了。

这多级离心泵啊，就像一个团队合作的典范。

它有多个叶轮串联在一起，就像一群小伙伴手拉手，一级一级地把水或者其他介质往上送，压力就会逐步增大，能够把介质送到比较高的地方或者比较远的地方。

再看型号里中间的数字。

这些数字往往和泵的性能参数有关系。

比如说数字可能表示流量的大小。

流量就像是一个人吃饭的饭量，泵的流量就是它在单位时间内能够输送介质的量。

如果数字比较大，那就意味着这个泵是个“大胃王”，能够在相同时间里输送更多的介质。

这对于一些大型的工程，像城市的供水系统，需要把大量的水送到各个地方，流量大的泵就像是一个大力士，承担着重要的任务。

还有些泵型号里会有一些特殊的符号或者字母组合。

这可能代表着泵的一些特殊结构或者特殊用途。

比如说有的泵型号里有“Z”，可能表示自吸泵。

自吸泵可就很神奇了，就像一个有特殊技能的小能手。

它不需要外部的引水装置，自己就能把水吸上来，这在一些不方便安装引水装置的地方，那可真是太方便了。

对于我们使用者来说，了解泵型号及代表的意义就像是了解一个新朋友的脾气秉性。

如果我们要把泵用在灌溉农田上，我们就不能选那种流量特别小的泵，不然就像用小勺子给大片农田浇水，怎么也浇不过来。

要是用在高层的建筑供水上，那多级离心泵可能就是比较合适的选择。

泵的型号不是一堆毫无意义的字符，而是包含着丰富信息的密码。

它能告诉我们这个泵能干什么、有多大能耐。

无论是工程师在设计系统的时候，还是维修人员在维修设备的时候，准确理解泵型号的意义都非常重要。

就像我们要了解一个人的名字和他的性格特点，才能更好地和他相处一样，我们只有懂得了泵型号的意义，才能更好地让泵为我们的生产生活服务。

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

今天上海沈泉排污泵厂家为大家带来的内容是LW直立式无堵塞排污泵的规格型号(性能参数)以及它结构图等介绍，好让大家看了以后能够对这款优秀的污水泵有更好的了解，从而能够选择出一款很好的泵。

下面就请大家跟着小编一起来看看吧。

一、LW型无堵塞直立式排污泵概述：LW型无堵塞直立式排污泵是在引进G外先进技术的基础上，结合G内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。

在排送固体颗粒和长纤维垃圾方面，具有独特效果。

该系列泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。

叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。

二、LW型无堵塞直立式排污泵特点：1、采用独特的单片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。

2、机械密封采用新型硬质耐腐的钛化钨材料，可使泵安全连续运行8000小时以上。

3、整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。

三、LW型直立式无堵塞排污泵型号意义：四、LW型直立式无堵塞排污泵性能参数表：五、LW型直立式无堵塞排污泵结构图：好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够对大家有所帮助。

也希望大家看了上述的内容后能够选择到一款适合自身的泵。

水泵型号及水泵名称里每个型号代表的意义很多人在购买水泵的时候，由于不能清楚地理解水泵上每个符号代表的意义，有的时候买错了产品也不知道，导致了很多麻烦事情的发生。

今天东瓯泵阀网技术小组通过自己的知识加上互联网的帮助，整理出了这一整套水泵型号说明的文章，希望对您了解水泵型号具有实际的帮助意义。

一、液体泵型号大全1、按泵轴方向可分为卧式、立式、斜式2、按壳体剖分型式分为径向剖分式和轴向剖分式3、按级数分为单级和复级4、按吸入形式分为单吸和双吸5、按水泵形式分各中心支承式，管道式、共座式、分座式、可移式6、按驱动方式分为直接连接、齿轮传动式、液力偶合传动式、皮常传多式和共轴式7、按特殊结构分为液下式、筒式、双壁壳式、地坑筒式、抽出式、自吸式、潜液式和屏蔽式8、按轴向力平衡方式分为平衡鼓式、平衡盘式、自身平衡式和平衡孔式9、按用途不同主要分为锅炉给水泵、循环水泵、排污泵、杂质泵、砂泵、渣浆泵、泥浆泵、污水泵、清水泵、消防泵、流程泵、增压泵、耐腐蚀泵10、按材质不同分为：铸铁泵、不锈钢泵、塑料泵、氟塑料泵、工程塑料泵11、按结构形式分为离心泵，隔膜泵，齿轮泵，柱塞泵，往复泵，真空泵，喷射泵二、离心泵及离心泵的型号离心泵型号、品种规格及其变型产品在农用泵中是最多的。

根据水流入叶轮的方式、叶轮多少、泵本身能否自吸以及配套动力大小和动力品种等，离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸离心泵、电动机泵和柴油机泵等。

1、单级单吸离心泵老的泵型号有BA、B型单级单吸离心泵，80年代，我国根据国际标准和排灌机械实际情况，对离心泵产品进行更新换代研制工作，并生产IB型、IQ型单级离心泵系列产品，已列为国家专业标准和行业标准。

单级单吸离心泵，水由轴向单面进入叶轮，叶轮只有一个，因此称为单级单吸离心泵。

其特点是，与混流泵、轴流泵相比，扬程较高，流量较小，结构简单，使用方便。

IQ型单级单吸离心泵（又称轻小型离心泵）是针对我国国情并满足用户提出结构简单、重量轻、价格低、性能好和配套方便的要求而设计的，共有84种产品，分3个派生系列，413个规格型号。

各种潜污泵型号意义：QW（WQ）型无堵塞潜污泵型号：100WQ100-22-15100表示为：潜污泵出口直径，单位为MM.W表示为：污水。

Q表示为：潜水。

100表示为：潜污泵的流量为100立方米每小时。

22表示为：潜污泵的扬程，单位为米。

15表示为：潜污泵配用功率为15KW。

AS、A V型潜污泵型号AS 16 - 2 W CBAS表示为：单叶片叶轮。

16表示为：功率P2X100（加以调整）。

2表示为：电机的级数。

W表示为：电压为220V。

CB表示为：抗堵塞撕裂机构。

此潜污泵排污能力强，无堵塞能有效通过直径φ30～φ80毫米的固体颗粒。

撕裂机构能够把纤维状物质撕裂，切断，然后顺利排放，无需在泵上加滤网。

可配备全自动保护控制箱对产品的漏电、漏水及过载等进行有效保护，提高产品的安全可靠性。

JYWQ型自动搅匀潜污泵型号：100 JY WQ 100 - 15 - 7.5100表示为：潜污泵排出口公称直径为100MM.JY表示为：带自动搅匀装置。

WQ表示为：潜水排污泵。

100表示为：额定流量，单位为立方米每小时。

15表示为：额定扬程，单位为米。

7.5表示为：配用电机额定功率，单位为KW。

JYWQ型自动搅匀潜污泵利用泵自身出水压力，搅匀污水池内沉淀污泥，真正达到彻底排出污水池沉淀物的目的。

适用于化工、石油、制药、采矿、造纸、电厂及城市污水处理、市政工程、公共设施排污等输送带颗粒、沉淀物的污水污物。

安装方式有固定式自动耦合安装和移动式自由安装二种，可满足不同的使用场合。

WQK/QG带切割装置潜污泵型号：W Q K(X、D) / QGW表示为：污水。

Q表示为：潜水式。

K表示为：开式叶轮，其中X代表旋流式叶轮，D代表单通道叶轮。

QG表示为：带切割装置的潜污泵。

WQK/QG带切割装置排污泵主要用于工程污水，生活污水。

适用于排送生活废水、污水、人粪尿及含有短纤维纸屑、木屑、淀粉、泥沙、矿石粒等固体悬浮物和非腐蚀性介质，被抽送液体温度不超过40℃，密度不大于1200kg/m3，ph值～9。

污水泵的结构和其它泵一样,叶轮、压水室、是污水泵的两大核心部件。

其性能的优劣，也就代表泵性能的优劣，污水泵的抗堵塞性能，效率的高低，以及汽蚀性能，抗磨蚀性能主要是由叶泵和压水室两大部件来保证。

下面分别作一介绍：1、叶轮结构型式：叶轮的结构分为四大类：叶片式（开式、闭式）、旋流式、流道式、（包括单流道和双流道）螺旋离心式四种。

开式半开式叶轮制造方便，当叶轮内造成堵塞时，可以很容易的清理及维修，但在长期运行中，在颗粒的磨蚀下会使叶片与压水室内侧壁的间隙加大，从而使效率降低。

并且间隙的加大会破坏叶片上的压差分布。

不仅产生大量的旋涡损失，而且会使泵的轴向力加大，同时，由于间隙加大，流道中液体的流态的稳定性受到破坏，使泵产生振动，该种型式叶轮不易于输送含大颗粒和长纤维的介质，从性能上讲，该型式叶轮效率低，最高效率约相当于普通闭式叶轮的92%左右，扬程曲线比较平坦。

2、旋流式叶轮：采用该型式叶轮的泵，由于叶轮部分或全部缩离压水室流道。

所以无堵塞性能好，过颗粒能力和长纤维的通过能力较强。

颗粒在压水室内流动靠叶轮旋转产生的涡流的推动下运动，悬浮性颗粒本身不产生能量，只是在流道内和液体交换能量。

在流动过程中，悬浮性颗粒或长纤维不与叶片接触，叶片多磨损的情况较轻，不存在间隙因磨蚀而加大的情况，在长期运行中不会造成效率严重下降的问题，采用该型式叶轮的泵适合于抽送含有大颗粒和长纤维的介质。

从性能上讲，该叶轮效率较低，仅相当于普通闭式叶轮的70%左右，扬程曲线比较平坦。

3、闭式叶轮：该型式的叶轮正常效率较高。

且在长期运行中情况比较稳定，采用该型式叶轮的泵轴向力较小，且可以在前后盖板上设置副叶片。

前盖板上的副叶片可以减少叶轮进口的旋涡损失和颗粒对密封环的磨损。

后盖板上的副叶片不仅起平衡轴向力的作用,而且可以防止悬浮性颗粒进入机械密封腔对机械密封起保护作用。

但该型式叶轮的无堵性差，易于缠绕，不宜于抽送含大颗粒（长纤维）等末经处理的污水介质。

上海沈泉泵阀制造有限公司是集研究、开发、生产、销售和服务为一体的泵阀生产企业。

产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

一、ZW自吸式无堵塞排污泵适用范围：
适用于化工、石油、制药、采矿、造纸、纤维、浆料、纺织、食品、电厂及市政排污工程、公共设施排污、河塘养殖等行业。

二、ZW自吸式无堵塞排污泵产品简介：
上海品牌厂家沈泉泵阀生产制造的ZW型自吸式无堵塞排污泵，是根据ZX型自吸离心泵及QW型潜水排污泵的结构及性能，借鉴G外同类产品之优点，研制而成的集自吸及排污于一身的新型水泵种。

既可象一般清水自吸泵那样不需安装底阀，不需灌引水，又可抽吸含有大颗粒固体直径为出口口径的60%和纤维长度为叶轮直径1.5倍的污物、沉淀物、废矿杂质、粪便处理及一切工程污水物和胶质液体，完全减轻人力的劳动强度，而且安装使用方便，G少维修，性能达到GJ先进水平，具有广阔的应用市场和发展前景。

三、ZW自吸式无堵塞排污泵产品优点：
1、排污能力强：特殊的叶轮防堵设计，确保了泵高效且无堵塞。

2、高效节能：采用优秀水力模型，效率比一般自吸泵高3～5%。

3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸时间更短。

四、ZW自吸式无堵塞排污泵型号意义。

YW32立式污水泵型号及意义
一、YW立式液下污水泵产品概述：
YW液下污水泵适用于企业单位废水排放。

城市污水处理厂排放系统。

地铁、地下室、人防系统排水站。

医院、宾馆、高层建筑污水排放。

住宅区的污水排水站。

市政工程，建筑工地中稀泥浆的排放。

自来水厂的给水装置。

立式液下泵养殖场污水排放及农村农田灌溉。

YW 立式液下泵勘探矿山及水处理设备配套。

代替肩挑人担，吸送河泥。

该液下泵使用条件水温≤60℃，液体PH值为4～10。

二、YW立式液下泵特点：
液下污水泵采用独特的单叶片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。

液下污水泵机械密封采用新型硬质耐腐的碳化钨材料，同时将密封改进为双端面密封，使其长期处于油室内运行，可使泵安全连续运行8000小时以上。

污水泵整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。

立式液下泵密封油室内设置有高精度抗干扰漏水检测传感器，及定子绕组内预埋了热敏元件，对水泵电机绝对保护。

立式液下泵可根据用户需要配备全自动安全保护控制柜，对泵的漏水、漏电、过载及超温等进行绝对保护，提高了产品的安全性与可靠性。

浮球开关可以根据所需液变化，自动控制泵的起动与停止，不需专人看管，使用极为方便。

它给安装、维修带来极大方便，人可不必为此而进入污水坑。

立式液下泵能够在全扬程范围内使用，而保证电机不会过载。

如输送的介质具有腐蚀性建议选用不锈钢材质做成的不锈钢液下泵。
