QJ型潜水泵型号意义及特点

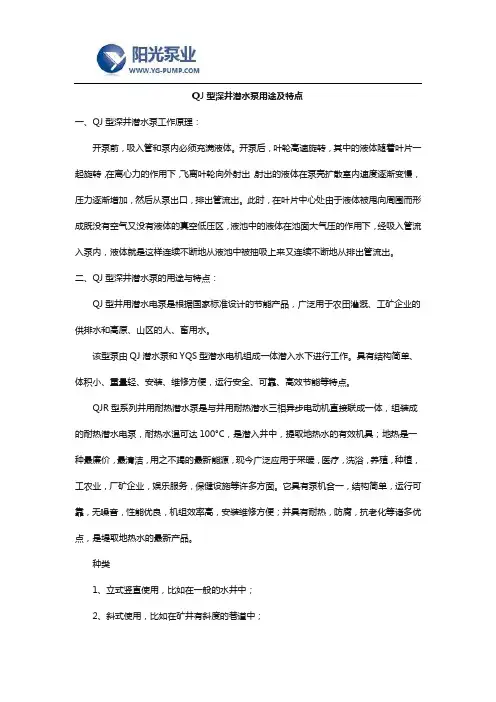

QJ型深井潜水泵用途及特点一、QJ型深井潜水泵工作原理：开泵前，吸入管和泵内必须充满液体。

开泵后，叶轮高速旋转，其中的液体随着叶片一起旋转，在离心力的作用下，飞离叶轮向外射出，射出的液体在泵壳扩散室内速度逐渐变慢，压力逐渐增加，然后从泵出口，排出管流出。

此时，在叶片中心处由于液体被甩向周围而形成既没有空气又没有液体的真空低压区，液池中的液体在池面大气压的作用下，经吸入管流入泵内，液体就是这样连续不断地从液池中被抽吸上来又连续不断地从排出管流出。

二、QJ型深井潜水泵的用途与特点：QJ型井用潜水电泵是根据国家标准设计的节能产品，广泛用于农田灌溉、工矿企业的供排水和高原、山区的人、畜用水。

该型泵由QJ潜水泵和YQS型潜水电机组成一体潜入水下进行工作。

具有结构简单、体积小、重量轻、安装、维修方便，运行安全、可靠、高效节能等特点。

QJR型系列井用耐热潜水泵是与井用耐热潜水三相异步电动机直接联成一体，组装成的耐热潜水电泵，耐热水温可达100°C，是潜入井中，提取地热水的有效机具；地热是一种最廉价，最清洁，用之不竭的最新能源，现今广泛应用于采暖，医疗，洗浴，养殖，种植，工农业，厂矿企业，娱乐服务，保健设施等许多方面。

它具有泵机合一，结构简单，运行可靠，无噪音，性能优良，机组效率高，安装维修方便；并具有耐热，防腐，抗老化等诸多优点，是堤取地热水的最新产品。

种类1、立式竖直使用，比如在一般的水井中；2、斜式使用，比如在矿井有斜度的巷道中；3、卧式使用，比如在水池中使用三、QJ型深井潜水泵注意事项：1.井用潜水泵应使用在含砂量低于0.01%的清水源，泵房内设预润水箱，容量应满足一次启动所预润水量。

2.新装或经过大修的深井泵，应调整泵壳与叶轮的间隙，叶轮在运转中不得与壳体摩擦。

3.深井泵在运转前应将清水通入轴与轴承的壳体内进行预润。

4.深井泵启动前，检查项目应符合下列要求：1）底座基础螺栓已紧固；2）轴向间隙符合要求，调节螺栓的保险螺母已装好；3）填料压盖已旋紧并经过润滑；4）电动机轴承已润滑；5）用手旋转电动机转子和止退机构均灵活有效。

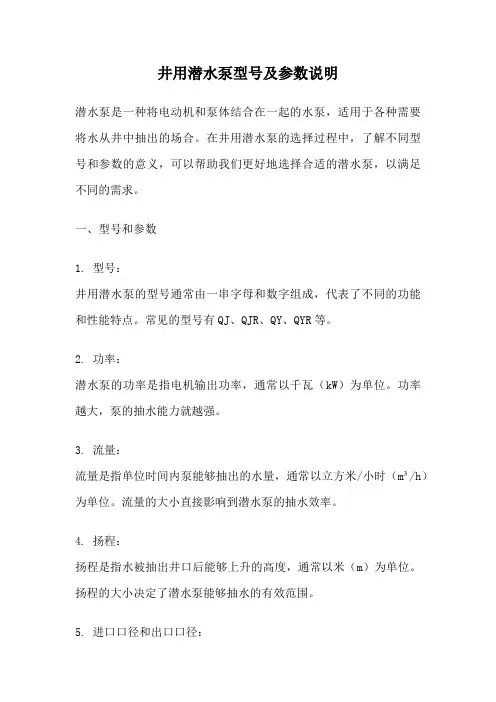

井用潜水泵型号及参数说明潜水泵是一种将电动机和泵体结合在一起的水泵，适用于各种需要将水从井中抽出的场合。

在井用潜水泵的选择过程中，了解不同型号和参数的意义，可以帮助我们更好地选择合适的潜水泵，以满足不同的需求。

一、型号和参数1. 型号：井用潜水泵的型号通常由一串字母和数字组成，代表了不同的功能和性能特点。

常见的型号有QJ、QJR、QY、QYR等。

2. 功率：潜水泵的功率是指电机输出功率，通常以千瓦（kW）为单位。

功率越大，泵的抽水能力就越强。

3. 流量：流量是指单位时间内泵能够抽出的水量，通常以立方米/小时（m³/h）为单位。

流量的大小直接影响到潜水泵的抽水效率。

4. 扬程：扬程是指水被抽出井口后能够上升的高度，通常以米（m）为单位。

扬程的大小决定了潜水泵能够抽水的有效范围。

5. 进口口径和出口口径：进口口径是指水进入潜水泵的口径，出口口径是指水从潜水泵排出的口径。

口径的大小对于潜水泵的抽水效率和性能有一定的影响。

二、不同型号和参数的应用场景1. QJ型潜水泵：QJ型潜水泵适用于较深的井水抽取，具有较大的流量和扬程。

它通常用于农田灌溉、城市供水和工业用水等场合。

2. QJR型潜水泵：QJR型潜水泵是一种具有自吸功能的潜水泵，适用于需要连续供水的场合。

它通常用于建筑工地、河道排水和城市给排水系统等。

3. QY型潜水泵：QY型潜水泵适用于较浅的井水抽取，具有较小的流量和扬程。

它通常用于家庭生活用水、花园浇灌和小型农田灌溉等。

4. QYR型潜水泵：QYR型潜水泵是一种具有自吸功能的潜水泵，适用于需要连续供水的场合。

它通常用于建筑工地、河道排水和城市给排水系统等。

三、选购注意事项1. 根据实际需求选择合适的型号和参数，确保潜水泵能够满足所需的流量和扬程要求。

2. 注意潜水泵的功率是否与供电环境相符，确保电源能够正常供电。

3. 注意潜水泵的材质和密封性能，选择适合井水环境的泵体材质和密封方式，以确保潜水泵的使用寿命和性能稳定性。

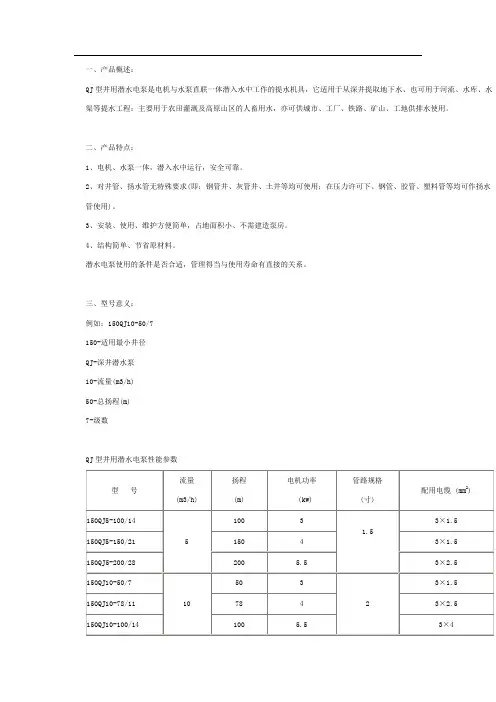

一、产品概述：QJ型井用潜水电泵是电机与水泵直联一体潜入水中工作的提水机具，它适用于从深井提取地下水、也可用于河流、水库、水渠等提水工程：主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。

二、产品特点：1、电机、水泵一体，潜入水中运行，安全可靠。

2、对井管、扬水管无特殊要求(即：钢管井、灰管井、土井等均可使用；在压力许可下、钢管、胶管、塑料管等均可作扬水管使用)。

3、安装、使用、维护方便简单，占地面积小、不需建造泵房。

4、结构简单、节省原材料。

潜水电泵使用的条件是否合适，管理得当与使用寿命有直接的关系。

三、型号意义：例如：150QJ10-50/7150-适用最小井径QJ-深井潜水泵10-流量(m3/h)50-总扬程(m)7-级数QJ型井用潜水电泵性能参数250QJ125-128/8 128 75 1×35250QJ140-30/2140 30 18.5 3×10250QJ140-45/3 45 30 3×16 250QJ140-60/4 60 37 3×25 250QJ140-75/5 75 45 1×35 250QJ140-90/6 90 55 1×35 250QJ140-105/7 105 63 1×50 250QJ140-120/8 120 75 1×50250QJ160-15/1160 15 11 3×10250QJ160-30/2 30 22 3×16 250QJ160-45/3 45 37 3×16 250QJ160-60/4 60 45 1×35 250QJ160-75/5 75 55 1×35300QJ200-40/2200 40 37 3×16300QJ200-60/3 60 55 3×25 300QJ200-80/4 80 75 1×35300QJ230-20/1230 20 22 3×16300QJ230-40/2 40 45 3×25 300QJ230-60/3 60 75 3×25。

QJ型深井潜水泵型规格参数
1.型号：QJ(S)10型
潜水泵功率：7.5kW-45kW
电气参数：三相交流电，频率为50Hz/60Hz，额定电压为
380V/415V/440V
出口直径：100mm (4英寸)
输送介质：清水，含沙率不超过0.01%，颗粒直径不超过0.2mm
温度范围：水温不超过40℃
2.流量范围：3-6.5m³/h
扬程范围：10-180m
最大工作压力：16bar
3.泵体材质：不锈钢
叶轮材质：多级杂质流叶轮
密封结构：双端面机械密封
轴封：硬质耐磨机械密封环
4.特点：
(1)高效节能：采用先进的水力模型和优化设计，具有高效、低能耗的特点。

电机效率高，运行稳定可靠。

(2)耐腐蚀性：泵体采用不锈钢材质，具有良好的耐腐蚀性能，可适应不同水质环境。

(3)高扬程：多级杂质流叶轮结构设计，可以获得较高的扬程，满足长距离输送水源的需求。

(4)自动控制：可与控制设备配合使用，实现自动控制和远程监控，提高运行效率。

(5)轴向力平衡：采用双排异型盘片结构，可有效减小轴向力对泵的影响，延长泵的使用寿命。

(6)方便安装和维修：潜水泵结构紧凑，体积小，重量轻，方便安装和维修。

QJ型深井潜水泵广泛应用于农田灌溉、城市供水、工厂水供、矿山供水、建筑供水等领域，其高效节能、耐腐蚀、自动控制等特点使其成为现代化水泵设备的理想选择。

在实际应用中，QJ型深井潜水泵具有流量大、扬程高、安装方便、维修简单等优势，满足了各种复杂环境下的水源供应需求。

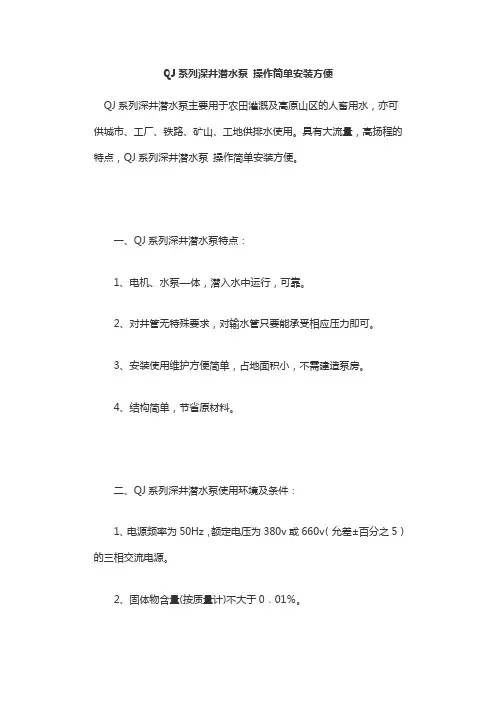

QJ系列深井潜水泵操作简单安装方便
QJ系列深井潜水泵主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。

具有大流量，高扬程的特点，QJ系列深井潜水泵操作简单安装方便。

一、QJ系列深井潜水泵特点：
1、电机、水泵—体，潜入水中运行，可靠。

2、对井管无特殊要求，对输水管只要能承受相应压力即可。

3、安装使用维护方便简单，占地面积小，不需建造泵房。

4、结构简单，节省原材料。

二、QJ系列深井潜水泵使用环境及条件：
1、电源频率为50Hz，额定电压为380v或660v（允差±百分之5）的三相交流电源。

2、固体物含量(按质量计)不大于0．01％。

3、被抽送液体的酸喊度PH值为6.5-8.5。

4、输送介质温度不超过20℃。

5．水泵进水口需要在动水位lm以下，但潜水不超过静水位以70 m，电泵下端距井底水深lm。

6、要求井正直，井壁光滑，井管不得错开。

三、QJ系列深井潜水泵使用注意事项：
1、QJ系列潜水电机内要求注满洁净的清水后方可运行，在冬季停用存放时应排净机内充水，防止冻裂。

2、定期检查机组绝缘电阻，不得低于0.5 MΩ。

3、正常使用保修期一年。

生产QJ系列深井潜水泵的厂家，是研制开发潜水电泵、高扬程潜水泵的企业。

我们成立已有十余年，有着丰富的生产经验，QJ系列深井潜水泵操作简单安装方便，欢迎您的咨询，选型。

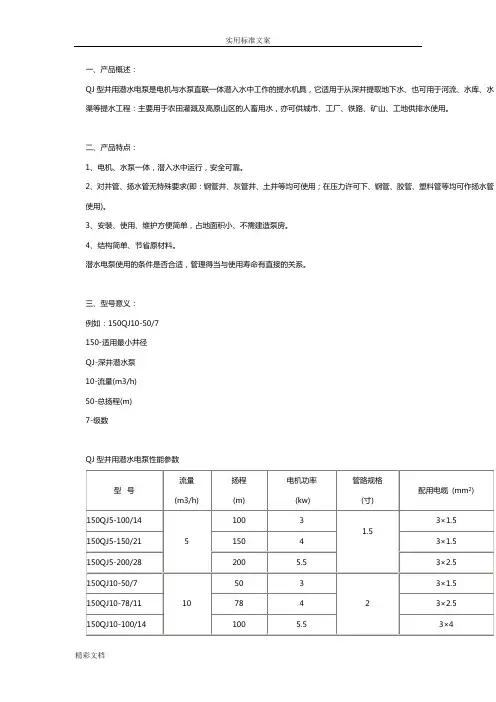

一、产品概述：QJ型井用潜水电泵是电机与水泵直联一体潜入水中工作的提水机具，它适用于从深井提取地下水、也可用于河流、水库、水渠等提水工程：主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。

二、产品特点：1、电机、水泵一体，潜入水中运行，安全可靠。

2、对井管、扬水管无特殊要求(即：钢管井、灰管井、土井等均可使用；在压力许可下、钢管、胶管、塑料管等均可作扬水管使用)。

3、安装、使用、维护方便简单，占地面积小、不需建造泵房。

4、结构简单、节省原材料。

潜水电泵使用的条件是否合适，管理得当与使用寿命有直接的关系。

三、型号意义：例如：150QJ10-50/7150-适用最小井径QJ-深井潜水泵10-流量(m3/h)50-总扬程(m)7-级数QJ型井用潜水电泵性能参数250QJ125-128/8 128 75 1×35250QJ140-30/2140 30 18.5 3×10250QJ140-45/3 45 30 3×16 250QJ140-60/4 60 37 3×25 250QJ140-75/5 75 45 1×35 250QJ140-90/6 90 55 1×35 250QJ140-105/7 105 63 1×50 250QJ140-120/8 120 75 1×50250QJ160-15/1160 15 11 3×10250QJ160-30/2 30 22 3×16 250QJ160-45/3 45 37 3×16 250QJ160-60/4 60 45 1×35 250QJ160-75/5 75 55 1×35300QJ200-40/2200 40 37 3×16300QJ200-60/3 60 55 3×25 300QJ200-80/4 80 75 1×35300QJ230-20/1230 20 22 3×16300QJ230-40/2 40 45 3×25 300QJ230-60/3 60 75 3×25。

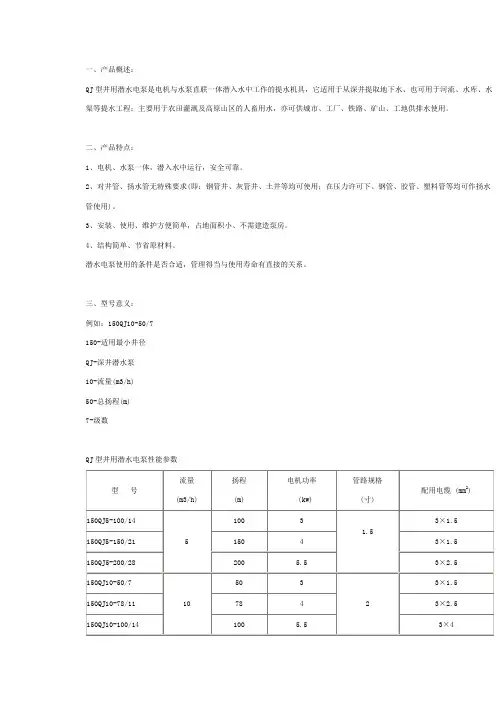

一、产品概述：
QJ型井用潜水电泵是电机与水泵直联一体潜入水中工作的提水机具，它适用于从深井提取地下水、也可用于河流、水库、水渠等提水工程：主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。

二、产品特点：
1、电机、水泵一体，潜入水中运行，安全可靠。

2、对井管、扬水管无特殊要求(即：钢管井、灰管井、土井等均可使用；在压力许可下、钢管、胶管、塑料管等均可作扬水管使用)。

3、安装、使用、维护方便简单，占地面积小、不需建造泵房。

4、结构简单、节省原材料。

潜水电泵使用的条件是否合适，管理得当与使用寿命有直接的关系。

三、型号意义：
例如：150QJ10-50/7
150-适用最小井径
QJ-深井潜水泵
10-流量(m3/h)
50-总扬程(m)
7-级数
QJ型井用潜水电泵性能参数。

QJ型潜水泵型号意义及特点
一、型号意义：
1.Q代表潜水泵的名称简称，即“潜水”。

2.J代表井用潜水泵，即适用于从井中提取水的泵器。

3.数字1表示泵的阶段数，即单级泵，表示潜水泵的叶轮设计为单级。

4.数字6表示泵的流量范围，即最大流量为6m³/h。

5.数字0表示泵的额定扬程范围为0m。

6.数字1表示泵的额定电机功率范围为1kW。

二、特点：
1.结构紧凑：QJ型潜水泵的结构设计紧凑，占据较小的空间，方便
安装和维修。

2.体积小巧：由于是潜入水中工作，QJ型潜水泵的体积相对较小，
适合于空间有限的场所。

3.无泄漏：潜水泵工作时，水和泵体之间是完全密闭的，不会发生泄
漏现象，避免了污水外渗和对环境的污染。

4.减少噪音：潜水泵工作时，泵体和水中相互接触，减少了由于传统
水泵机组震动而导致的噪音。

5.可靠性高：潜水泵经过密封处理，防止沉水、潜水泵的启动和停止
时间减少了，泵的寿命长，性能可靠。

6.安全性强：潜水泵的驱动部分和工作部分相互隔离，潜水泵会根据设定的浸泡水位自动启动和停止。

7.操作简便：潜水泵采用自动控制系统，可以方便地进行远程操作和维护。

8.节能环保：潜水泵采用高效节能的电机，能够有效地降低能耗，并且由于工作在水中，避免了传统水泵运行时产生的噪音和振动。

9.适应性强：QJ型潜水泵适用于各种不同规格和深度的水井，能够满足不同需求。

总结起来，QJ型潜水泵的型号意义和特点主要是基于其适用于井用的潜水泵，并且具有结构紧凑、体积小巧、高可靠性、安全性强、操作简便、节能环保、适应性强等特点。

QJ型深井泵型号意义及说明上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。

经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。

这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、QJ型井用潜水电泵(深井泵)产品概述：QJ型井用潜水电泵是电机与水泵直联一体潜入水中工作的提水机具，它适用于从深井提取地下水、也可用于河流、水库、水渠等提水工程：主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。

二、QJ型井用潜水电泵(深井泵)产品特点：1、电机、水泵一体，潜入水中运行，安全可靠。

2、对井管、扬水管无特殊要求(即：钢管井、灰管井、土井等均可使用；在压力许可下、钢管、胶管、塑料管等均可作扬水管使用)。

3、安装、使用、维护方便简单，占地面积小、不需建造泵房。

4、结构简单、节省原材料。

潜水电泵使用的条件是否合适，管理得当与使用寿命有直接的关系。

三、QJ型井用潜水电泵(深井泵)型号意义：四、QJ型井用潜水电泵(深井泵)使用条件：QJ型井用潜水泵可在下列条件下连续运行使用：1.额定频率为50HZ，额定电压为380±5%V的三相交流电源。

2.水泵进水口必须在动水位1米位以下，但潜水深度不得超过静水位以下70米，电机下端距井底水深最少在1米以上。

3.水温一般不得高于20℃.4.水质要求：（1）水中含砂量不大于0.01%（重量比）；（2）PH值在6.5~8.5范围；（3）氯离子含量不大于400毫克/升。

深井潜水泵简介
相关深井潜水泵,不锈钢潜水泵,不锈钢深井泵同类产品QJ型井用潜水电泵(深井泵)（结构图）：
一、结构说明
型潜水电泵机组由：水泵、潜水电机（包括电缆）、输水管和控制开关四大部分组成。

潜水泵为单吸多级立式离心泵：潜水电机为密闭充水湿式、立式三相鼠笼异歩电动机，电机与水泵通过爪式或中.键筒式联轴器直接；配备有不同规格的三芯电缆：起动设备为不同容量等级的空气开关和自耦减压起动器、输水管为不同直径的钢管制成，采用法兰联接，高扬程电泵釆用闸阀控制。

2.潜水泵每级导流壳中装有一个橡胶轴承；叶轮用锥形套固定在泵轴上：导流壳采用嫘纹或螺栓联成一体。

3.高扬程潜水泵上部装有止回阀，避免停机水锤造成机组破坏。

4.潜水电机轴上部装有迷宫式防砂器和两个反向装配的骨架油封，防止流砂进入电机。

5.潜水电机采用水润滑轴承，下部装有橡胶调压膜、调压弹簧，组成调压室，调节由于温度引起的压力变化；电机绕组采用聚乙烯绝缘，尼龙护套耐水电磁线，电缆联接方式按QJ型电缆接头工艺，把接头绝缘脱去刮净漆层，分别接好，焊接牢固，用生橡胶绕-层。

再用防水粘胶带缠2~3层，外面包上2?3层防水胶布或用水胶粘结包一层橡胶带（自行车里胎〉以防渗水。

6.电机密闭，采用精密止口螺牷，电缆出口加胶塾进行密封。

7.电机上端有一个注水孔，有一个放气孔，卜部打个放水孔。

8.电机下部装有上卜—止推轴承，止推轴承上有沟槽用干冷却，和它对磨的是不锈钢推力盘，承爱水泵的上厂轴向力。

二、结构图。

QJ型潜水泵产品介绍：产品概述：QJ型井用潜水泵是电机与水泵直联一体潜入水中工作的提水机具，由潜水泵、潜水电机、输水管、电缆和启动保护装置等组成。

它适用于从深井提取地下水，也可用于河流，水库、水渠等提水工程，主要应用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。

主要特点：1、电机、水泵一体，潜入水中运行，结构简单，节能高效，安全可靠。

2、对井管、扬水管无特殊要求，钢管井，灰管井、土井等均可使用，在压力许可下，钢管、胶管、塑料管等均可作扬水管使用。

3、造型美观、重量轻，噪音小，无污染，对安放环境适应性强，大幅节省工程造价，不影响建筑、自然景观。

4、安装、使用、维护方便简单，占地面积小，无须建泵房。

型号意义：200QJ63-48/4200 –适用最小井径QJ –潜水泵63 –流量（m3/h）48 –扬程（m）4 –水泵级数性能参数表：QY型充油式潜水电泵产品介绍：QY型充油式潜水电泵（简称潜水泵）是水泵和三相异步电动机合成一体的电力排灌设备。

具有可靠的防水密封性能，体积小、重量轻、不需泵房，不需灌引水，使用维护和管理均为方便。

潜水泵适用场所1、农田园林的排灌、井灌、喷灌；2、井下提水，水塔送水；3、排涝防汛；4、船舶仓底排水；5、城建、工矿给排水。

潜水泵使用条件·潜水泵潜入水下深度不超过5m；·水温不超过40℃；·水中含砂量或含不溶于水的固体颗粒的体积比不超过0.1%，粒度不大于0.2mm；·无腐蚀、水的PH值为6.5-8；如一般常温清水：井水、河水、湖水。

潜水泵型号意义例：QY-充油式电泵25-额定流量25m3/h17-额定扬程17m2.2-电机额定功率2.2KWQY型充油式潜水电泵性能参数表：产品型号：ISGB型产品名称：便拆式管道离心泵产品报价：产品特点：ISGB离心泵，供输送清水及物理性质似清水的其它液体之用，使用介质温度不超过80℃，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等。

QJ井用潜水泵厂家产品概述及特点一、QJ型井用潜水泵产品概述：QJ型井用潜水泵是根据国家标准设计的潜水多级泵节能产品，广泛用于农田灌溉、工矿企业的供排水和高原、山区的人、畜用水。

该型泵由QJ深井泵和YqS型潜水电机组成一体潜入水下进行工作。

具有结构简单、体积小、重量轻、安装、维修方便，运行安全、可靠、高效节能等特点。

二、QJ型井用潜水泵使用条件：1．深井潜水泵电源要求：(1)离心泵额定频率为50赫兹，电机端额定电压应保证为380+5％伏的三相交流电源(若用户电压为660伏时需特殊定货)。

(2)变压器负载功率不应超过其容量的75％。

(3)变压器距井较远时，应考虑输电线线压降，对功率大于45KW的电机，要求变压器到井口距离不超过20米，大于20米时，要求输电线规格比配电缆规格大两个等级，并考虑线压降。

2．水质要求：(1)一般无腐蚀性清水。

(2)水中含砂量不大于0.01％(质量比)。

(3)酸碱度PH值在6．5-8．5范围内。

(4)水中氯离子含量不大于400毫克／升。

(5)硫化氢含量不大于1．5毫克／升。

(6)水温不高于20℃。

3．井筒要求：正直、光滑、不得有凸起或井管错位现象，井内径不小于相应的机座号。

三、QJ型井用潜水泵特点：QJ型井用潜水泵是电机与水泵直联一体潜入水中工作的提水机具，它适用于从深井撮地下水、也可用于河流、水库、水渠等到提水工程：主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。

QJ型井用潜水泵电泵特点是：1、电机、水泵一体、潜入水中运行，安全可靠。

2、对井管、扬水管无特殊要求（即：钢管井、灰管井、土井等均可使用；在压力许可下、钢管、胶管、塑料管等均可作扬水管使用3、安装、使用、维护方便简单占地面积小、不需要造泵房。

4、结构简单，节省原材料。

潜水电泵使用的条件是否合适，管理得当与使用寿命有直接的关系。

QJ深井潜水泵详细介绍QJ型深井潜水泵是电机与水泵直联一体潜入水中工作的提水机具，它适用于从深井撮地下水、也可用于河流、水库、水渠等到提水工程：主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。

QJ型深井潜水泵特点是：1、电机、水泵一体、潜入水中运行，安全可靠。

2、对井管、扬水管无特殊要求（即：钢管井、灰管井、土井等均可使用；在压力许可下、钢管、胶管、塑料管等均可作扬水管使用。

3、安装、使用、维护方便简单占地面积小、不需要造泵房。

4、结构简单，节省原材料。

潜水电泵使用的条件是否合适，管理得当与使用寿命有直接的关系。

QJ型深井潜水泵性能参数表：QJ型深井潜水泵结构说明：1、QJ型潜水电泵机组由：水泵、潜水电机（包括电缆）、输水管和控制开关四大部分组成。

潜水泵为单吸多级立式离心泵：潜水电机为密闭充水湿式、立式三相笼异步电动机，电机与水泵通过爪式或单健筒式联轴器直接；配备有不同规格的三芯电缆；起动设备为不同容量等级的空气开关和自偶减压起动器、输水管为不同直径的钢管制成、采用法兰联接，高扬程式电泵采用闸阀控制。

2、潜水泵每级导流壳中装有一个橡胶轴承；叶轮用锥形套固定在泵轴上；导流壳采用螺纹或螺栓联成一体。

3、高扬程潜水泵上部装有止回阀，避免停机水垂造成机组破坏。

4、潜水电机轴上部装有迷宫式防砂器和两个反向装配的骨架油封，防止流砂进入电机。

5、潜水电机采用水润滑轴承，下部装有橡胶调压膜、调压弹簧，组成调压室，调节由于温度引起的压力变化；电机绕组采用聚乙稀绝缘，尼龙护套耐用消费品水电磁线，电缆联接方式按QJ型电缆接头工艺，把接头绝缘脱去刮净漆层，分别接好，焊接牢固，用生橡胶绕一层。

再用防水粘胶带缠2~3层，外面包上2~3层防水胶布或用水胶粘结包一层橡胶带（自行车里带）以防渗水。

6、电机密闭，采用精密止口螺栓，电缆出口加胶垫进行密封。

7、电机上端有一个注水孔，有一个放气孔，下部有一个放水孔。

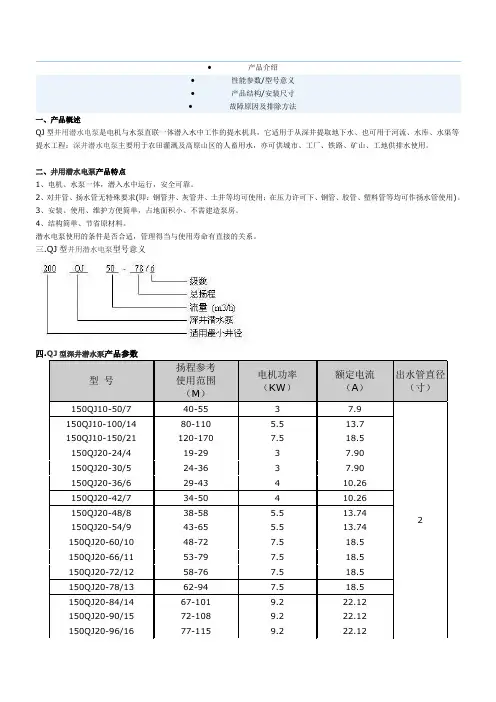

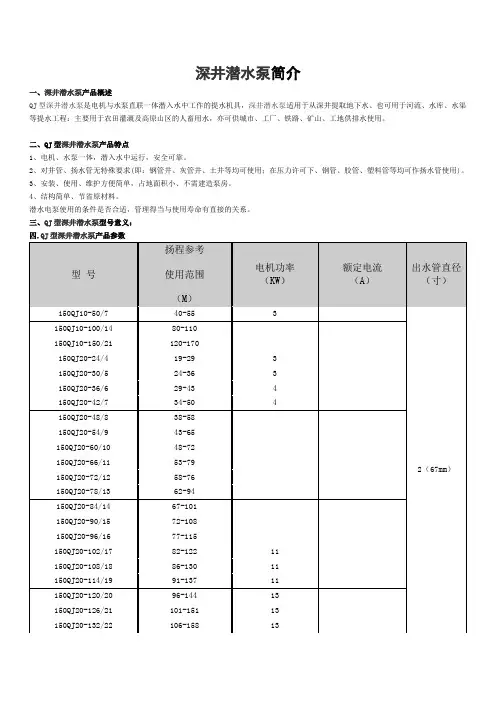

深井潜水泵简介一、深井潜水泵产品概述QJ 型深井潜水泵是电机与水泵直联一体潜入水中工作的提水机具，深井潜水泵适用于从深井提取地下水、也可用于河流、水库、水渠等提水工程：主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。

二、QJ 型深井潜水泵产品特点1、电机、水泵一体，潜入水中运行，安全可靠。

2、对井管、扬水管无特殊要求(即：钢管井、灰管井、土井等均可使用；在压力许可下、钢管、胶管、塑料管等均可作扬水管使用)。

3、安装、使用、维护方便简单，占地面积小、不需建造泵房。

4、结构简单、节省原材料。

潜水电泵使用的条件是否合适，管理得当与使用寿命有直接的关系。

三、QJ 型深井潜水泵型号意义：四.QJ 型深井潜水泵产品参数型 号扬程参考使用范围 （M ）电机功率 （KW ）额定电流 （A ）出水管直径 （寸）150QJ10-50/7 40-55 3 7.9 2（67mm ）150QJ10-100/14 80-110 5.5 13.7 150QJ10-150/21 120-170 7.5 18.5 150QJ20-24/4 19-29 3 7.90 150QJ20-30/5 24-36 3 7.90 150QJ20-36/6 29-43 4 10.26 150QJ20-42/7 34-50 4 10.26 150QJ20-48/8 38-58 5.5 13.74 150QJ20-54/9 43-65 5.5 13.74 150QJ20-60/10 48-72 7.5 18.5 150QJ20-66/11 53-79 7.5 18.5 150QJ20-72/12 58-76 7.5 18.5 150QJ20-78/1362-947.518.5QJ型井用潜水电泵(深井泵)（结构图）：一、结构说明1.QJ型潜水电泵机组由：水泵、潜水电机（包括电缆）、输水管和控制开关四大部分组成。

潜水泵为单吸多级立式离心泵：潜水电机为密闭充水湿式、立式三相鼠笼异歩电动机，电机与水泵通过爪式或中.键筒式联轴器直接；配备有不同规格的三芯电缆：起动设备为不同容量等级的空气开关和自耦减压起动器、输水管为不同直径的钢管制成，采用法兰联接，高扬程电泵釆用闸阀控制。

QJ型深井潜水泵型号意义及选择方法一、QJ型深井潜水泵选择型号须知：(1)测出井的实际深度H、静水位Hi、水深H和井孔直径。

(2)根据抽水试验，求出该井的最大可能出水量Qmax和相应的最大水位降Smax，求出单位流量时的水位降Sq，即Sq=SmaxQmax。

如果缺乏准确的抽水试验资料，Qmax可以按照下式估算：Qmax=(2H-Smax)SmaxQ(2H-S)S式中H—井中水深，m;Q-抽水实验在水位稳定时，井中的出水量，msh;S-相应于Q时井中的水位降，即静水位到稳定水位间的距离，m;Smax-井的最大水位降，m，一般为H2;Qmax—相应于Smax时的最大可能出水量，m3h。

二、QJ型深井潜水泵选型步骤：(1)确定QJ型深井潜水泵的型号根据机井孔直径和井深初步选定深井泵的型号。

如井孔内径为200mm时，只能选用200QJ以下深井泵，以保持井与泵间的足够的间隙。

(2)求水位降根据所选型号，参照产品样本，查出其额定流量Qe，按下式求出此流量时的水位降。

SM=SqQe (6—40)式中SM—水位降，m，SMH2。

(3)求动水位深度按下式求出相应的动水位深度Hd=Hi+SM (6—41)(4)算出QJ型深井潜水泵在井中输水管的总长度L=Ha+(1～2) (6-42)式中L-输水管的总长度，m。

求出的L值不应大于该型号泵在产品样本中所给出的输水管放入井口最大长度。

(5)求总损失扬程根据输水管直径和流量，查出每10m长输水管的摩擦损失h值，则输水管的总损失为：△Hz=0.1hL (6-43)式中L-输水管总损失扬程，m。

(6)求提水所需扬程Hx=Hd+△Hz (6—44)式中Hx——QJ型深井潜水泵扬水至井口地面所需的扬程。

如果是将水抽至离地某高度时，则上式中Hx还要加上高出地面一段的管路输水摩擦损失。

(7)确定叶轮级数和水泵扬程根据求出的Hx，查产品样本，确定该泵叶轮的级数，使水泵的额定扬程不小于Hx，即He=KHx。
