微机原理及应⽤（陈继红、徐晨）课后习题答案微机原理及应⽤（陈继红、徐晨）课后习题答案第三章8086/8088指令系统和寻址⽅式习题答案（部分）3.1总结计算机中⼗进制、⼆进制、⼋进制及⼗六进制数的书写形式。
123D、0AFH、77Q、1001110B分别表⽰什么计数制的数？答案：123D、0AFH、77Q、1001110B分别表⽰⼗进制、⼗六进制、⼋进制、⼆进制。
3.2字长为8位、16位⼆进制数的原码、补码表⽰的最⼤数和最⼩数分别是什么？答案：8位原码表⽰的最⼤数：（27-1）、8位补码表⽰的最⼤数：（27-1）、8位原码表⽰的最⼩数：-（27-1）、8位补码表⽰的最⼩数-27。
16最⼩数：-215。
3.3答案：7DH。
(2)255(3)7248H。
(4)509013E2H。
3.4答案：240D0F0H。
128D80H。
(3)11111111⼗进制数：255D；⼗六进制数：0FFH。
(4)01010101⼗进制数：85D；⼗六进制数：55H。
3.5把下列⽆符号⼗六进制数分别转换为⼗进制数和⼆进制数。
(1)FF(2)ABCD(3)123(4)FFFF答案：(1)FF⼗进制数：255D；⼆进制数；11111111B。
1010101111001101B。
(3)123⼗进制数：291D；⼆进制数；000100100011B。
(4)FFFF⼗进制数：65535D；⼆进制数；1111111111111111B。
3.6分别⽤8位⼆进制数和16位⼆进制数写出下列⼗进制数的原码和补码。
(1)16(2)-16(3)+0(4)-0(5)127(6)-128(7)121(8)-9 答案：(1)16800010000(2)-16800010000(3)+0800000000(4)-0800000000(5)127801111111(6)-128810000000(7)1218:01111001；16位⼆进制数原码:0000000001111001补码:0000000001111001。
微机原理第3章8086指令系统8086是Intel公司推出的一种16位微处理器，是x86架构的第一代处理器。
8086指令系统是8086微处理器所支持的指令集合，本章将介绍8086指令系统的基本特性和指令编码格式。
8086指令系统采用变长指令编码格式，指令长度可以是1个字节到多个字节，提供了多种寻址方式和丰富的操作类型。
8086指令系统共支持256条标准指令，可以执行各种算术逻辑运算、数据传输和控制流操作。
8086指令由操作码和操作数组成。
操作码指示了执行的具体操作，操作数则是操作码所针对的数据。
8086指令系统提供了多种寻址方式，包括立即寻址、直接寻址、寄存器寻址、寄存器间接寻址、寄存器相对寻址和基址变址寻址等。
立即寻址是将常数或数据直接作为操作数，如MOVAX,1000H，表示将立即数1000H传送到AX寄存器。
直接寻址是通过指定一个内存单元的地址来作为操作数，如MOVAL,[BX]，表示将BX寄存器指向的内存单元的内容传送到AL寄存器。
寄存器寻址是直接将一个寄存器作为操作数，如MOVAX,BX，表示将BX寄存器的内容传送到AX寄存器。
除了寻址方式，8086指令系统还提供了多种操作类型，如算术逻辑运算、数据传输和控制流操作等。
算术逻辑运算可以进行加、减、乘、除等数学运算，如ADD、SUB、MUL、DIV等指令。
数据传输可以进行数据的读取和存储操作，如MOV、PUSH、POP等指令。
控制流操作可以用于程序的跳转和条件判断，如JMP、JZ、JC等指令。
8086指令系统还支持多种数据类型的操作，包括字节、字和双字等。
字节操作是对8位数据进行操作，字操作是对16位数据进行操作，双字操作是对32位数据进行操作。
指令的操作数大小可以根据需要选择合适的寄存器或内存单元。
总之，8086指令系统是8086微处理器所支持的指令集合，提供了多种寻址方式和操作类型，支持多种数据类型的操作。
通过掌握8086指令系统，可以编写出高效、精确的8086汇编程序，实现各种功能和算法。
微机原理课后习题参考答案第1部分微型计算机基础知识1.1 微处理器、微型计算机和微型计算机系统三者之间有什么不同？【解】微处理器：指计算机内部对数据进行处理并对处理过程进行控制的部件，伴随着大规模集成电路技术的迅速发展，芯片集成密度越来越高，CPU可以集成在一个半导体芯片上，这种具有中央处理器功能的大规模集成电路器件，被统称为“微处理器”。
微型计算机：简称“微型机”、“微机”，也称“微电脑”。
由大规模集成电路组成的、体积较小的电子计算机。
由微处理机(核心)、存储片、输入和输出片、系统总线等组成。
特点是体积小、灵活性大、价格便宜、使用方便。
微型计算机系统：简称“微机系统”。
由微型计算机、显示器、输入输出设备、电源及控制面板等组成的计算机系统。
配有操作系统、高级语言和多种工具性软件等。
1.2 CPU在内部结构上由哪几部分组成？CPU应该具备哪些主要功能？【解】CPU在内部结构上由运算器、控制器、寄存器阵列和内部总线等各部分构成，其主要功能是完成各种算数及逻辑运算，并实现对整个微型计算机控制，为此，其内部又必须具备传递和暂存数据的功能。
1.3 微型计算机采用总线结构有什么优点？【解】①简化了系统结构，便于系统设计制造；②大大减少了连线数目，便于布线，减小体积，提高系统的可靠性；③便于接口设计，所有与总线连接的设备均采用类似的接口；④便于系统的扩充、更新与灵活配置，易于实现系统的模块化；⑤便于设备的软件设计，所有接口的软件就是对不同的口地址进行操作；⑥便于故障诊断和维修，同时也降低了成本。
总线的逻辑电路有些是三态的，即输出电平有三种状态：逻辑“0”，逻辑“1”和“高阻”态。
1.4计算机总线有哪些，分别是什么？【解】总线按其信号线上传输的信息性质可分为三组：①数据总线，一般情况下是双向总线；②地址总线，单向总线，是微处理器或其他主设备发出的地址信号线；③ 控制总线，微处理器与存储器或接口等之间1．5 数据总线和地址总线在结构上有什么不同之处？如果一个系统的数据和地址合用一套总线或者合用部分总线，那么要靠什么来区分地址和数据？【解】数据总线（DB）为双向结构，数据在CPU与存储器或I/O 接口之间的传送是双向的，（数据既可以读也可以写），其宽度通常与微处理器的字长相同。
《微机原理与接口技术》第3章作业答案1. 简要分析8086的指令格式由哪些部分组成，什么是操作码？什么是操作数？寻址和寻址方式的含义是什么？8086指令系统有哪些寻址方式？【解答】8086的指令格式由操作码和操作数字段组成。
操作码：要完成的操作。
操作数：参与操作的对象。
寻址：寻找操作数或操作数地址的过程。
寻址方式：指令中给出的找到操作数或操作数地址采用的方式。
8086指令系统的寻址方式主要有立即数寻址、寄存器寻址、存储器寻址和I/O端口寻址。
其中，存储器寻址可进一步分为直接寻址、寄存器间接寻址、寄存器相对寻址、基址变址寻址、相对基址变址寻址；I/O 端口指令IN和OUT使用的端口寻址方式有直接寻址和间接寻址。
2. 设(DS)=2000H，(ES)= 2100H，(SS)= 1500H，(SI)= 00A0H，(BX)= 0100H，(BP)= 0010H，数据变量V AL 的偏移地址为0050H，请指出下列指令的源操作数字段是什么寻址方式？它的物理地址是多少？(1) MOV AX，21H (2) MOV AX，BX (3) MOV AX，[1000H](4) MOV AX，V AL (5) MOV AX，[BX] (6) MOV AX，ES：[BX](7) MOV AX，[BP] (8) MOV AX，[SI] (9) MOV AX，[BX+10](10) MOV AX，V AL[BX] (11) MOV AX，[BX][SI] (12) MOV AX，V AL[BX][SI]【解答】(1) MOV AX，21H立即寻址，源操作数直接放在指令中(2) MOV AX，BX寄存器寻址，源操作数放在寄存器BX中(3) MOV AX，[1000H]直接寻址，EA = 1000H，PA =（DS）×10H＋EA = 2000H×10H＋1000H = 21000H(4) MOV AX，V AL直接寻址，EA = [V AL] = 0050H，PA =（DS）×10H＋EA = 2000H×10H＋0050H = 20050H(5) MOV AX，[BX]寄存器间接寻址，EA =（BX）= 0100H，PA =（DS）×10H＋EA = 2000H×10H＋0100H = 20100H(6) MOV AX，ES：[BX]寄存器间接寻址，EA =（BX）= 0100H，PA =（ES）×10H＋EA = 2100H×10H＋0100H = 21100H(7) MOV AX，[BP]寄存器间接寻址，EA =（BP）= 0010H，PA =（SS）×10H＋EA = 1500H×10H＋0010H = 15010H(8) MOV AX，[SI]寄存器间接寻址，EA =（SI）= 00A0H，PA =（DS）×10H＋EA = 2000H×10H＋00A0H = 200A0H(9) MOV AX，[BX+10]寄存器相对寻址，EA =（BX）＋10D = 0100H＋000AH= 010AH，PA =（DS）×10H＋EA = 2000H×10H＋010AH = 2010AH(10)MOV AX，V AL[BX]寄存器相对寻址，EA =（BX）＋[V AL]= 0100H＋0050H= 0150H，PA =（DS）×10H＋EA = 2000H×10H＋0150H = 20150H(11)MOV AX，[BX][SI]基址变址寻址，EA = （BX）＋（SI）= 0100H＋00A0H = 01A0H，PA = （DS）×10H＋EA = 2000H×10H ＋01A0H = 201A0H(12)MOV AX，V AL[BX][SI]基址变址相对寻址，EA = （BX）＋（SI）＋[V AL]= 0100H＋00A0H＋0050H = 01F0H，PA =（DS）×10H ＋EA = 2000H×10H＋01F0H = 201F0H3. 给定寄存器及存储单元的内容为：(DS) = 2000H，(BX) = 0100H，(SI) = 0002H，(20100) = 32H，(20101) = 51H，(20102) = 26H，(20103) = 83H，(21200) = 1AH，(21201) = B6H，(21202) = D1H，(21203) = 29H。
8086第三章作业3-11在实模式下，若段寄存器中装入如下数值，试写出每个段的起始地址和结束地址(1)1000H 10000H-1FFFFH(2)1234H 12340H-2233FH(3)E000H E0000H-EFFFFH(4)AB00H AB000H-BAFFFH3-12对于下列CS：IP组合，计算出要执行的下条指令存储器地址。
（1）CS=1000H和IP=2000H 答：下条指令存储器地址：12000H（2）CS=2400H和IP=1A00H 答：下条指令存储器地址：25A00H（3）CS=1A00H和IP=B000H 答：下条指令存储器地址：25000H（4）CS=3456H和IP=ABCDH 答：下条指令存储器地址：3F12DH3-37 指出下列指令源操作数的寻址方式（1）MOV AX,1200H;立即数寻址（2）MOV BX,[1200H];直接寻址（3）MOV BX,[SI];变址寻址（4）MOV BX,[BX+SI+1200];相对基变址寻址（5）MOV [BX+SI],AL;寄存器寻址（6）ADD AX,[BX+DI+20H];相对基变址寻址（7）MUL BL ；寄存器寻址（8）JMP BX ；间接寻址（9）IN AL，DX ；寄存器间接寻址（10）INC WORD PTR[BP+50H] ；相对基址寻址小结：虽然对存储器的访问指令、输入/输出指令（IN指令和OUT指令）、跳转指令（JMP指令）都有直接寻址和间接寻址，但是形式是有很大差别的：1．直接寻址：（1）对于存储器的访问用方括号括起来的二进制数，如：MOV BX，[1200H]（2）对于输入/输出指令（IN指令和OUT指令）用二进制数如：IN AX，8FH 又如： OUT 78H，AL（3）对于跳转指令（JMP指令）是以目标标号为直接地址的如： JMP ADDR12．间接寻址：（1）对于存储器的访问有分为基址寻址、变址寻址、基址加变址寻址以及带位移量的所谓相对基址寻址、相对变址寻址、相对基址加变址寻址如：MOV AX，[BP]（2）对于输入/输出指令用DX做间接寻址寄存器如：IN AX，DX 又如： OUT DX，AL（3）跳转指令直接写明寄存器即可 (段内)如： JMP BX段间需组合：如： JMP DWORD PTR [BX+ADDR1]3-38指出8086/8088下列指令中存储器操作数地址的计数表达式。
第二章 8086 体系结构与80x86CPU1．8086CPU 由哪两部份构成？它们的主要功能是什么？答：8086CPU 由两部份组成：指令执行部件<EU,Execution Unit>和总线接口部件<BIU,Bus Interface Unit>。
指令执行部件〔EU 主要由算术逻辑运算单元<ALU>、标志寄存器F R、通用寄存器组和E U 控制器等4个部件组成,其主要功能是执行指令。
总线接口部件<BIU>主要由地址加法器、专用寄存器组、指令队列和总线控制电路等4个部件组成,其主要功能是形成访问存储器的物理地址、访问存储器并取指令暂存到指令队列中等待执行,访问存储器或者I／O 端口读取操作数参加E U 运算或者存放运算结果等。
2．8086CPU 预取指令队列有什么好处？ 8086CPU 内部的并行操作体现在哪里？答： 8086CPU 的预取指令队列由6个字节组成,按照8086CPU 的设计要求, 指令执行部件〔EU 在执行指令时,不是直接通过访问存储器取指令,而是从指令队列中取得指令代码,并分析执行它。
从速度上看,该指令队列是在C PU 内部,EU 从指令队列中获得指令的速度会远远超过直接从内存中读取指令。
8086CPU 内部的并行操作体现在指令执行的同时,待执行的指令也同时从内存中读取,并送到指令队列。
5．简述8086 系统中物理地址的形成过程。
8086 系统中的物理地址最多有多少个？逻辑地址呢？答： 8086 系统中的物理地址是由20 根地址总线形成的。
8086 系统采用分段并附以地址偏移量办法形成20 位的物理地址。
采用分段结构的存储器中,任何一个逻辑地址都由段基址和偏移地址两部份构成,都是16 位二进制数。
通过一个20 位的地址加法器将这两个地址相加形成物理地址。
具体做法是16 位的段基址左移4位<相当于在段基址最低位后添4个"0">,然后与偏移地址相加获得物理地址。
微计算机原理（第2版）第三章课后习题答案解析讲课讲稿微计算机原理(第2版)第三章课后习题答案解析第三章 80x86 指令系统3-1 指令由操作码字段和操作数字段组成。
8086的指令长度在1~6字节范围。
3-2 分别指出下列指令中源操作数和目的操作数的寻址方式。
若是存储器寻址，使用表达式表示出EA=？ PA=？(1) MOV SI, 2100H (2) MOV CX, DISP[BX] (3) MOV [SI], AX (4) ADC ZX, [BX][SI] (5) AND AX, DX (6) MOV AX,[BX+10H](7) MOV AX, ES:[BX] (8）MOV AX, [BX+SI+20H] (9) MOV [BP], CX (10) PUSH DS解：3-3 已知8086中一些寄存器的内容和一些存储器单元的内容如图3-1所示，试指出下列各条指令执行后，AX中的内容。
(1)MOV AX, 2010H (2) MOV AX, BX (3) MOV AX, [1200H](4)MOV AX, [BX] (5) MOV AX, 1100H[BX] (6) MOV AX, [BX][SI](7)MOV AX, 1100H[BX+SI] (8) MOVLEA AX, [SI]解：（1）（AX）=2010H （2）（AX）=0100H （3）（AX）=4C2AH （4）（AX）=3412H（5）（AX）=4C2AH （6）（AX）=7856H （7）（AX）=65B7H （8）（AX）=0002H图3-1 3-4 已知（AX)=2040H,(DX)=380H,端口(PORT)=(80H)=1FH，（PORT+1)=45H,执行下列指令后，指出结果等于多少？解：(1)OUT DX, AL (0380H)=40H(2)OUT DX, AX (380H)=40H (381h)=20H(3)IN AL, PORT (AL)=1FH(4)IN AX, 80H (AX)=451FH(5)OUT PORT1, AL (PORT1)=40H(6)OUT PORT1, AX (PORT1)=2040H3-5 已知：(SS)=0A2F0H,(SP)=00C0H,(AX)=8B31H,(CX)=0F213,试画出下列指令执行到位置1和位置2时堆栈区和SP指针内容的变化示意图。
一、选择题1、CPU执行算术运算指令不会影响的标志为是_D__。
A．溢出标志 B．符号标志C．零标志 D．方向标志2、TEST指令和__A__指令执行同样的操作，但不送回操作结果，仅影响标志位。
A．AND B．ORC．NOT D．XOR3、下列指令中，影响标志位的指令是__D____。
A．从寄存器取数指令 B．条件转移指令C．压栈指令 D．循环移位指令4、执行指令INC AX后，不受影响的标志为__B___。
A．ZF B．CF C．SF D．OF5、当无符号数运算产生溢出时，__D__标志位为1.A．SF B．ZF C．CF D．OF6、若用户堆栈位于存储区10000H-1FFFFH，则该堆栈的段地址是___D____。
A．10000H B．1FFFFH C．1000H D．0FFFFH7、使用直接寻址方式时，操作数总是在 C 中。
A.通用寄存器B. 堆栈C. 主存单元D. 段寄存器8、指令MOV AX，[BP+SI]指令源操作数的段地址是 C 。
A. CSB. DSC. SSD. ES9、假定（AX）=96H，（BX）=65H，依此执行ADD AX，BX指令和DAA指令后，（AL）=___C_。
A．0FBH B．01H C．61H D．0BH10、设AX=C544H，在执行指令ADD AH，AL后， C 。
A. CF=0，OF=0B. CF=0，OF=1C.CF=1，OF=0D. CF=1，OF=111、由379AH得到FFFFH，可采用的逻辑运算是 D 。
A．与 B．或C．求反 D．或、异或二、填空题1．若物理地址为2D0H，偏移量为0B0H，则段地址为___22H_____。
2．8086指令系统中有_逻辑_移位和_算术_移位两类，其中__SHL__和SAL两条指令属于不同的移位指令，但其功能完全相同。
3．串操作指令规定目的操作数使用___DI___寄存器，目的串必须在__附加_段中。
4．在8086中进行寄存器间接寻址时，可采用的寄存器有____BX____、_BP_____、__SI______和__DI______。

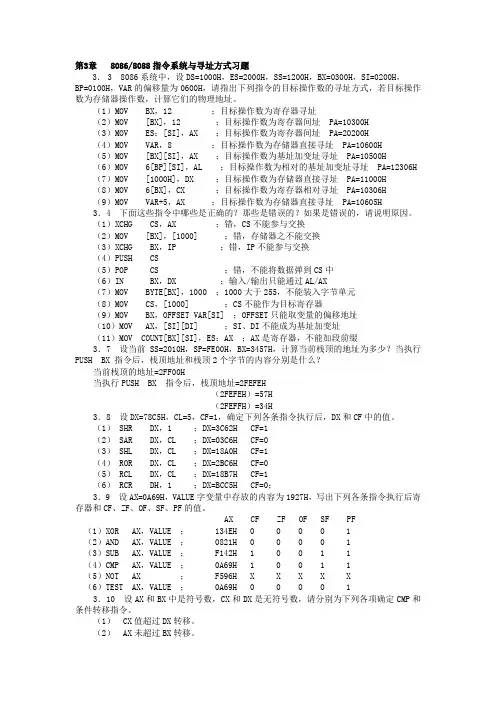

第3章8086/8088指令系统与寻址方式习题3．3 8086系统中，设DS=1000H，ES=2000H，SS=1200H，BX=0300H，SI=0200H，BP=0100H，VAR的偏移量为0600H，请指出下列指令的目标操作数的寻址方式，若目标操作数为存储器操作数，计算它们的物理地址。
（1）MOV BX，12 ；目标操作数为寄存器寻址（2）MOV [BX]，12 ；目标操作数为寄存器间址 PA=10300H（3）MOV ES：[SI]，AX ；目标操作数为寄存器间址 PA=20200H（4）MOV VAR，8 ；目标操作数为存储器直接寻址 PA=10600H（5）MOV [BX][SI]，AX ；目标操作数为基址加变址寻址 PA=10500H（6）MOV 6[BP][SI]，AL ；目标操作数为相对的基址加变址寻址 PA=12306H （7）MOV [1000H]，DX ；目标操作数为存储器直接寻址 PA=11000H（8）MOV 6[BX]，CX ；目标操作数为寄存器相对寻址 PA=10306H（9）MOV VAR+5，AX ；目标操作数为存储器直接寻址 PA=10605H3．4 下面这些指令中哪些是正确的？那些是错误的？如果是错误的，请说明原因。
（1）XCHG CS，AX ；错，CS不能参与交换（2）MOV [BX]，[1000] ；错，存储器之不能交换（3）XCHG BX，IP ；错，IP不能参与交换（4）PUSH CS（5）POP CS ；错，不能将数据弹到CS中（6）IN BX，DX ；输入/输出只能通过AL/AX（7）MOV BYTE[BX]，1000 ；1000大于255，不能装入字节单元（8）MOV CS，[1000] ；CS不能作为目标寄存器（9）MOV BX，OFFSET VAR[SI] ；OFFSET只能取变量的偏移地址（10）MOV AX，[SI][DI] ；SI、DI不能成为基址加变址（11）MOV COUNT[BX][SI]，ES：AX ；AX是寄存器，不能加段前缀3．7 设当前 SS=2010H，SP=FE00H，BX=3457H，计算当前栈顶的地址为多少？当执行PUSH BX 指令后，栈顶地址和栈顶2个字节的内容分别是什么？当前栈顶的地址=2FF00H当执行PUSH BX 指令后，栈顶地址=2FEFEH（2FEFEH）=57H（2FEFFH）=34H3．8 设DX=78C5H，CL=5，CF=1，确定下列各条指令执行后，DX和CF中的值。
第二章 8086体系结构与80x86CPU1．8086CPU由哪两部分构成？它们的主要功能是什么？答：8086CPU由两部分组成：指令执行部件(EU，Execution Unit)和总线接口部件(BIU，Bus Interface Unit)。
指令执行部件（EU）主要由算术逻辑运算单元(ALU)、标志寄存器FR、通用寄存器组和EU控制器等4个部件组成，其主要功能是执行指令。
总线接口部件(BIU)主要由地址加法器、专用寄存器组、指令队列和总线控制电路等4个部件组成，其主要功能是形成访问存储器的物理地址、访问存储器并取指令暂存到指令队列中等待执行，访问存储器或I／O端口读取操作数参加EU运算或存放运算结果等。
2．8086CPU预取指令队列有什么好处？8086CPU内部的并行操作体现在哪里？答：8086CPU的预取指令队列由6个字节组成，按照8086CPU的设计要求，指令执行部件（EU）在执行指令时，不是直接通过访问存储器取指令，而是从指令队列中取得指令代码，并分析执行它。
从速度上看，该指令队列是在CPU内部，EU从指令队列中获得指令的速度会远远超过直接从内存中读取指令。
8086CPU内部的并行操作体现在指令执行的同时，待执行的指令也同时从内存中读取，并送到指令队列。
5．简述8086系统中物理地址的形成过程。
8086系统中的物理地址最多有多少个？逻辑地址呢？答：8086系统中的物理地址是由20根地址总线形成的。
8086系统采用分段并附以地址偏移量办法形成20位的物理地址。
采用分段结构的存储器中，任何一个逻辑地址都由段基址和偏移地址两部分构成，都是16位二进制数。
通过一个20位的地址加法器将这两个地址相加形成物理地址。
具体做法是16位的段基址左移4位(相当于在段基址最低位后添4个“0”)，然后与偏移地址相加获得物理地址。
由于8086CPU的地址线是20根，所以可寻址的存储空间为1M字节，即8086系统的物理地址空间是1MB。
