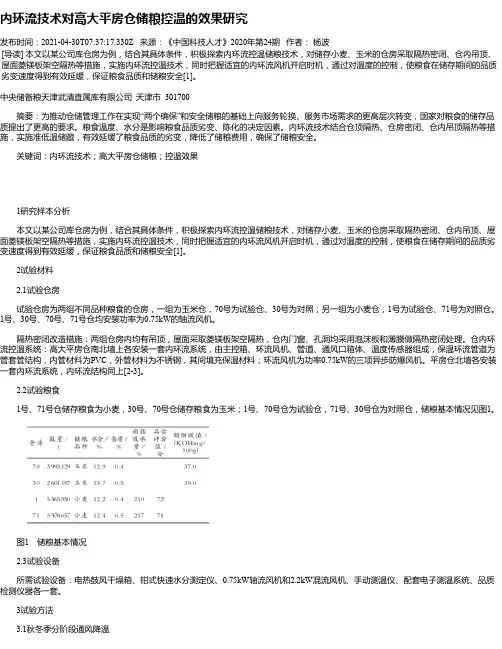

内环流技术对高大平房仓储粮控温的效果研究发布时间：2021-04-30T07:37:17.330Z 来源：《中国科技人才》2020年第24期作者：杨波[导读] 本文以某公司库仓房为例，结合其具体条件，积极探索内环流控温储粮技术，对储存小麦、玉米的仓房采取隔热密闭、仓内吊顶、屋面菱镁板架空隔热等措施，实施内环流控温技术，同时把握适宜的内环流风机开启时机，通过对温度的控制，使粮食在储存期间的品质劣变速度得到有效延缓，保证粮食品质和储粮安全[1]。
中央储备粮天津武清直属库有限公司天津市 301700摘要：为推动仓储管理工作在实现“两个确保”和安全储粮的基础上向服务轮换、服务市场需求的更高层次转变，国家对粮食的储存品质提出了更高的要求。
粮食温度、水分是影响粮食品质劣变、陈化的决定因素。
内环流技术结合仓顶隔热、仓房密闭、仓内吊顶隔热等措施，实施准低温储藏，有效延缓了粮食品质的劣变，降低了储粮费用，确保了储粮安全。
关键词：内环流技术；高大平房仓储粮；控温效果1研究样本分析本文以某公司库仓房为例，结合其具体条件，积极探索内环流控温储粮技术，对储存小麦、玉米的仓房采取隔热密闭、仓内吊顶、屋面菱镁板架空隔热等措施，实施内环流控温技术，同时把握适宜的内环流风机开启时机，通过对温度的控制，使粮食在储存期间的品质劣变速度得到有效延缓，保证粮食品质和储粮安全[1]。
2试验材料2.1试验仓房试验仓房为两组不同品种粮食的仓房，一组为玉米仓，70号为试验仓、30号为对照；另一组为小麦仓，1号为试验仓、71号为对照仓。
1号、30号、70号、71号仓均安装功率为0.75kW的轴流风机。
隔热密闭改造措施：两组仓房内均有吊顶，屋面采取菱镁板架空隔热，仓内门窗、孔洞均采用泡沫板和薄膜做隔热密闭处理。
仓内环流控温系统：高大平房仓南北墙上各安装一套内环流系统，由主控箱、环流风机、管道、通风口箱体、温度传感器组成，保温环流管道为管套管结构，内管材料为PVC，外管材料为不锈钢，其间填充保温材料；环流风机为功率0.75kW的三项异步防爆风机。
•14•粮油仓储科技通讯2020(6)仓储技术咼大平房仓内环流控温储粮技术W讨石茂亭1刘海波2邢衡建#(1中央储备粮临沂直属库有限公司临沐分公司276006)(2中央储备粮临沂直属库有限公司276700)摘要通过内环流控温储粮技术在高大平房仓储粮中的实际应用，进一步了解内环流控温储粮技术操作中的注意事项，预防和解决实际操作过程中容易出现的问题，以确保高大平房仓内环流控温储粮的安全性、经济性和高效性$关键词内环流控温储粮内环流控温储粮技术是指：在做好仓房密闭、控温的基础上，利用低温粮堆作为冷源，通过内环流系统循环运行，实现粮堆和仓房空间气体交换，达到仓房空间控温目的的一项储粮技术。
内环流控温作为一项安全、高效、低能耗的新型控温储粮技术，目前已广泛运用在一些储粮高大平房仓。
粮食储存期间通过结合其他储粮技术的综合应用，以实现低温储粮和绿色储粮的目的。
内环流控温储粮技术应严格按照规程操作，但在实际操作运用中，有时会因为仓房配套设施不完善或忽略一些操作技术要点和细节，而造成安全隐患或能耗增加的问题。
本文通过所在地区高大平房仓内环流控温储粮技术的实际应用，总结了一些工作中的具体做法和思考$1做好入库前检查，严格把控入库粮食质量,［做好内环流控温储粮的前提1.1入库前做好机械通风系统的合理铺设和验收工作高大平房仓仓房应配有地槽或地上笼通风系统。
通过内环流控温实际使用比对，采用地上笼通风系统比通风槽系统更具优势。
通风系统的设计与安装应满足《机械通风降温储粮技术规程》(Q/ZCL T2-2007)的有关要求，科学、合理铺设仓内通风系统。
通风系统铺设安装时，风道布局均匀、对称，最大限度降低通风系统阻力，空气途径比应＜1.5。
通风系统铺设结束后，应检查连接处是否紧固严实，防止断开漏粮。
1.2确保粮情电子测控系统运行正常，测温点完好率＞95%$1.3严格把控入库粮质量管理1.3.1水分控制在国标水分以内，小麦#12.5%，粳稻谷#14.5%$1.3.2粮食杂质#1.0%，做好入库粮杂质的三级清理，确保入库粮干、饱、净。

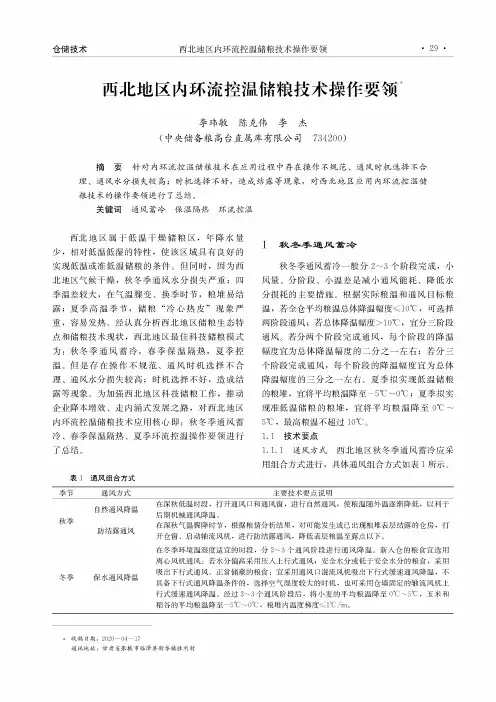

仓储技术西北地区内环流控温储粮技术操作要领•29+西北地区内环流控温储粮技术操作要领李玮敏陈克伟李杰（中央储备粮高台直属库有限公司734200）摘要针对内环流控温储粮技术在应用过程中存在操作不规范、通风时机选择不合理、通风水分损失较高；时机选择不好，造成结露等现象，对西北地区应用内环流控温储粮技术的操作要领进行了总结。
关键词通风蓄冷保温隔热环流控温西北地区属于低温干燥储粮区，年降水量少，相对低温低湿的特性，使该区域具有良好的实现低温或准低温储粮的条件。
但同时，因为西北地区气候干燥，秋冬季通风水分损失严重；四季温差较大，在气温骤变、换季时节，粮堆易结露；夏季高温季节，储粮“冷心热皮”现象严重，容易发热。
经认真分析西北地区储粮生态特点和储粮技术现状，西北地区最佳科技储粮模式为：秋冬季通风蓄冷，春季保温隔热，夏季控温。
但是存在操作不规范、通风时机选择不合理、通风水分损失较高；时机选择不好，造成结露等现象。
为加强西北地区科技储粮工作，推动企业降本增效、走内涵式发展之路，对西北地区内环流控温储粮技术应用核心即：秋冬季通风蓄冷、春季保温隔热、夏季环流控温操作要领进行了总结。
1秋冬季通风蓄冷秋冬季通风蓄冷一般分2〜3个阶段完成，小风量、分阶段、小温差是减小通风能耗、降低水分损耗的主要措施。
根据实际粮温和通风目标粮温，若全仓平均粮温总体降温幅度％10°C，可选择两阶段通风；若总体降温幅度〉10°C，宜分三阶段通风。
若分两个阶段完成通风，每个阶段的降温幅度宜为总体降温幅度的二分之一左右；若分三个阶段完成通风，每个阶段的降温幅度宜为总体降温幅度的三分之一左右。
夏季拟实现低温储粮的粮堆，宜将平均粮温降至-5°C〜0°C；夏季拟实现准低温储粮的粮堆，宜将平均粮温降至0°C〜5°C,最高粮温不超过10°C。
1.1技术要点1.1.1通风方式西北地区秋冬季通风蓄冷应采用组合方式进行，具体通风组合方式如表1所示。

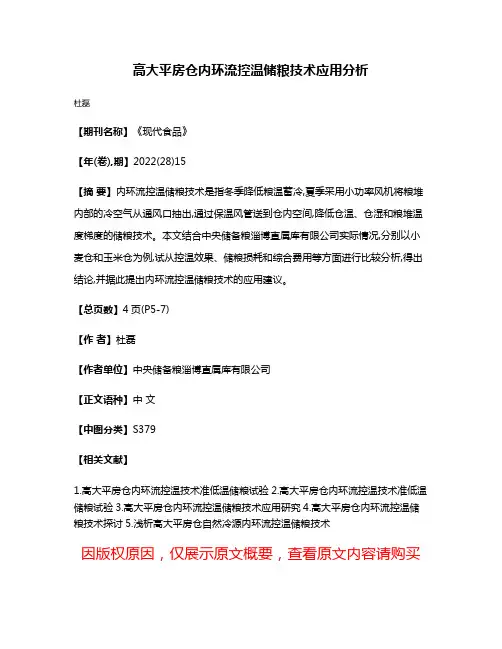

高大平房仓内环流控温储粮技术应用分析
杜磊
【期刊名称】《现代食品》
【年(卷),期】2022(28)15
【摘要】内环流控温储粮技术是指冬季降低粮温蓄冷,夏季采用小功率风机将粮堆内部的冷空气从通风口抽出,通过保温风管送到仓内空间,降低仓温、仓湿和粮堆温度梯度的储粮技术。
本文结合中央储备粮淄博直属库有限公司实际情况,分别以小麦仓和玉米仓为例,试从控温效果、储粮损耗和综合费用等方面进行比较分析,得出结论,并据此提出内环流控温储粮技术的应用建议。
【总页数】4页(P5-7)
【作者】杜磊
【作者单位】中央储备粮淄博直属库有限公司
【正文语种】中文
【中图分类】S379
【相关文献】
1.高大平房仓内环流控温技术准低温储粮试验
2.高大平房仓内环流控温技术准低温储粮试验
3.高大平房仓内环流控温储粮技术应用研究
4.高大平房仓内环流控温储粮技术探讨
5.浅析高大平房仓自然冷源内环流控温储粮技术
因版权原因，仅展示原文概要，查看原文内容请购买。
平房仓内环流控温储粮技术操作规程第一章总则第一条为了规范平房仓内环流控温储粮技术操作，确保储粮质量，提高储粮的利用率和经济效益，制定本规程。
第二条本规程适用于平房仓内环流控温储粮技术操作的各个环节。
第三条平房仓内环流控温储粮技术操作应遵循科学、合理、安全、节能的原则。
第四条平房仓内环流控温储粮技术操作应符合相关政府法律法规和规章制度。
第五条平房仓内环流控温储粮技术操作应由具有相关资质的技术人员负责。
第二章设备准备第六条平房仓内环流控温储粮技术操作所需设备应保持良好的工作状态，定期进行检修和维护，确保设备的稳定性和正常运行。
第七条平房仓内环流控温储粮技术操作所需设备应能够准确测量并控制温度、湿度、氧气含量等参数。
第八条平房仓内环流控温储粮技术操作所需设备应配置电气保护装置，确保设备的安全运行。
第九条平房仓内环流控温储粮技术操作所需设备的选择应根据储粮的种类、储粮数量、储粮状态等因素进行合理的配置。
第三章操作要点第十条平房仓内环流控温储粮技术操作应在储粮入仓前进行必要的检查和准备工作，确保设备和储粮的状态良好。
第十一条平房仓内环流控温储粮技术操作应按照储粮的特点和要求，选择合适的控温方案。
第十二条平房仓内环流控温储粮技术操作应设置合理的温度、湿度、氧气含量等参数，并进行实时监测和调控。
第十三条平房仓内环流控温储粮技术操作应定期对设备和仓内环境进行检查和维护，及时处理设备故障和异常情况。
第十四条平房仓内环流控温储粮技术操作应定期对储粮进行检测和采样，确保储粮质量符合要求。
第四章安全措施第十五条平房仓内环流控温储粮技术操作应遵守相关安全操作规程，传达安全意识，增强操作人员的安全责任意识。
第十六条平房仓内环流控温储粮技术操作应进行必要的安全培训，提高操作人员的安全防范意识和应急处置能力。
第十七条平房仓内环流控温储粮技术操作应定期开展安全检查和隐患排查，及时处理发现的安全隐患。
第十八条平房仓内环流控温储粮技术操作应建立健全的应急预案，培训操作人员掌握应对突发事件的方法和技巧。

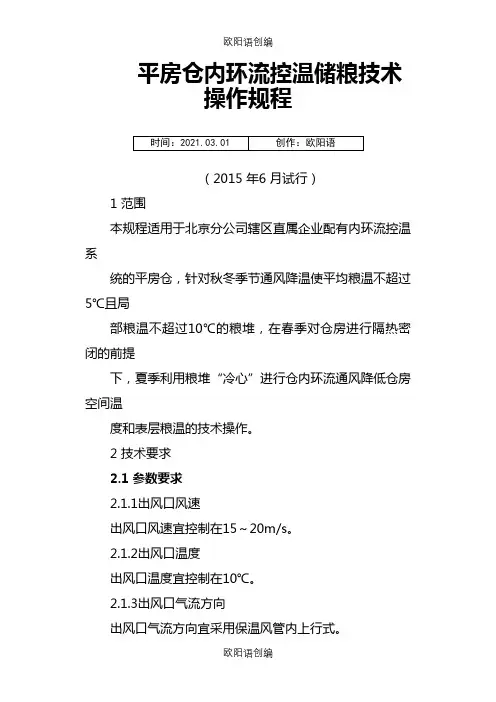

平房仓内环流控温储粮技术操作规程（2015 年6 月试行）1 范围本规程适用于北京分公司辖区直属企业配有内环流控温系统的平房仓，针对秋冬季节通风降温使平均粮温不超过5℃且局部粮温不超过10℃的粮堆，在春季对仓房进行隔热密闭的前提下，夏季利用粮堆“冷心”进行仓内环流通风降低仓房空间温度和表层粮温的技术操作。
2 技术要求2.1 参数要求2.1.1出风口风速出风口风速宜控制在15～20m/s。
2.1.2出风口温度出风口温度宜控制在10℃。
2.1.3出风口气流方向出风口气流方向宜采用保温风管内上行式。
2.2 内环流系统基本要求2.2.1通风道仓房应配有结构良好的地下槽或地上笼通风系统。
通风系统的配置与安装应满足《机械通风降温储粮技术规程》Q/ZCLT2-2007 的有关要求。
2.2.2保温风管构造为管套管结构，内管材料为PVC，外管材料为不锈钢，其间填充聚氨脂发泡胶等保温材料，内管内径为90mm，外管内径为140mm。
2.2.3内环流风机三项异步防爆电动机，型号A02-8012（参考型号）、转速2800r/min、功率0.75Kw、电流1.75A、电压380V。
2.2.4温度采集器数字温度传感器，应符合《粮情测控系统》（LS/T 1204）的有关规定。
2.2.5控制系统采用微电脑时控、温控式开关，自动控制风机的开启及关闭。
预计温度超过控温储藏目标值，通过手动或自动控制开启管道环流通风设备，将粮堆温度控制在目标值以下。
2.3 仓房基本要求2.3.1仓房应符合《粮食平房仓设计规范》GB 50320-2001 的规定，仓房气密性能良好。
采用正压测定气密性，平房仓500P 半衰期大于40s。
2.3.2仓房围护结构的保温隔热性能良好，仓顶传热系数K 值≤0.50W/m2.K，仓壁传热系数K 值在0.58-0.70W/m2.K 之间，在满足粮食出入仓需要的前提下，门、窗设置数量应尽可能少。
在隔热气密性能不能达到控温储藏要求时，可采用薄膜密封和填充泡沫板、稻壳包、膨胀珍珠等保温性能良好的隔热材料对门窗进行处理。

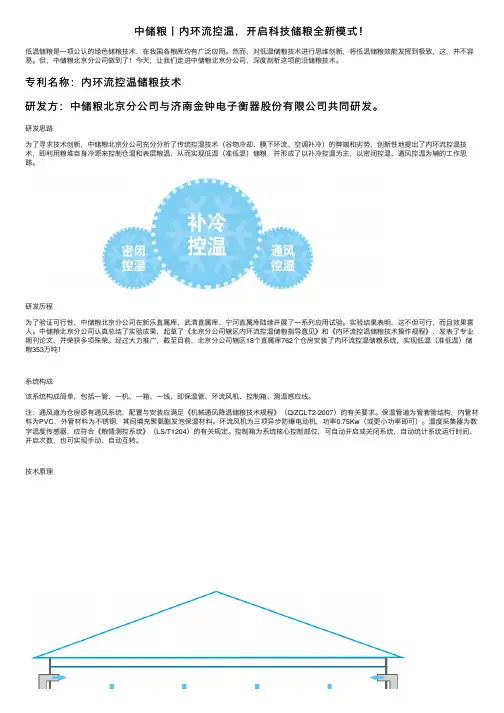

中储粮⼁内环流控温，开启科技储粮全新模式！低温储粮是⼀项公认的绿⾊储粮技术，在我国各粮库均有⼴泛应⽤。
然⽽，对低温储粮技术进⾏思维创新，将低温储粮效能发挥到极致，这，并不容易。
但，中储粮北京分公司做到了！今天，让我们⾛进中储粮北京分公司，深度剖析这项前沿储粮技术。
专利名称：内环流控温储粮技术研发⽅：中储粮北京分公司与济南⾦钟电⼦衡器股份有限公司共同研发。
研发思路为了寻求技术创新，中储粮北京分公司充分分析了传统控温技术（⾕物冷却、膜下环流、空调补冷）的弊端和劣势，创新性地提出了内环流控温技术，即利⽤粮堆⾃⾝冷源来控制仓温和表层粮温，从⽽实现低温（准低温）储粮，并形成了以补冷控温为主，以密闭控温、通风控温为辅的⼯作思路。
研发历程为了验证可⾏性，中储粮北京分公司在新乐直属库、武清直属库、宁河直属库陆续开展了⼀系列应⽤试验。
实验结果表明，这不但可⾏，⽽且效果喜⼈。
中储粮北京分公司认真总结了实验成果，起草了《北京分公司辖区内环流控温储粮指导意见》和《内环流控温储粮技术操作规程》、发表了专业期刊论⽂，并荣获多项殊荣。
经过⼤⼒推⼴，截⾄⽬前，北京分公司辖区18个直属库762个仓房安装了内环流控温储粮系统，实现低温（准低温）储粮353万吨！系统构成该系统构成简单，包括⼀管、⼀机、⼀箱、⼀线，即保温管、环流风机、控制箱、测温感应线。
注：通风道为仓房原有通风系统，配置与安装应满⾜《机械通风降温储粮技术规程》（Q/ZCLT2-2007）的有关要求。
保温管道为管套管结构，内管材料为PVC，外管材料为不锈钢，其间填充聚氨酯发泡保温材料。
环流风机为三项异步防爆电动机，功率0.75Kw（或更⼩功率即可）。
温度采集器为数字温度传感器，应符合《粮情测控系统》（LS/T1204）的有关规定。
控制箱为系统核⼼控制部位，可⾃动开启或关闭系统，⾃动统计系统运⾏时间、开启次数，也可实现⼿动、⾃动互转。
技术原理系统通过仓内底部通风地笼、仓外通风⼝、环流风机、仓外保温管、仓内空间与粮堆形成⼀个闭合回路。

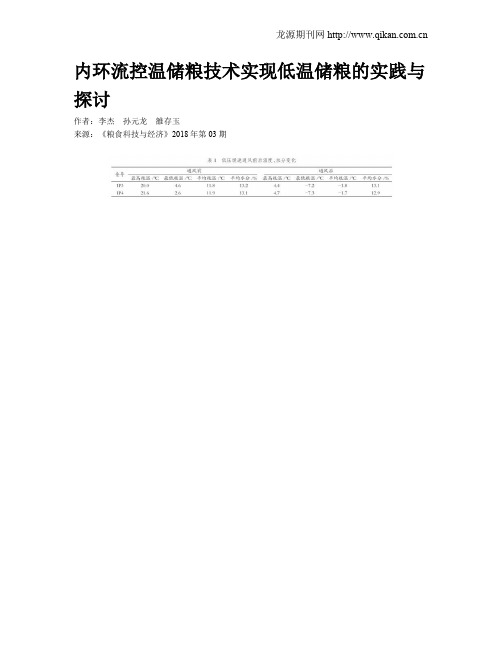

内环流控温储粮技术实现低温储粮的实践与探讨作者：李杰孙元龙雒存玉来源：《粮食科技与经济》2018年第03期[摘要]冬季降温蓄冷，夏季利用内环流系统进行内环流通风，降低仓温、仓湿和表层粮温，实现低温储粮。
试验表明，使用内环流控温储粮技术能有效控制仓温、表层粮温，对粮堆具有保水和平衡水分的作用，能降低仓湿，控制书虱繁殖，降低劳动强度。
[关键词]高大平房仓；内环流控温；低温储粮中图分类号：TS205.9 文献标识码：A DOI：10.16465/431252ts.20180315中央储备粮高台直属库有限公司临泽分公司位于西北地区，全年平均气温为6℃。
夏季干热，6、7、8月平均气温为22～C，最高气温可达39℃，相对湿度50%；冬季干冷，11、12、1月气温普遍低于0℃，最低气温可达-22℃，相对湿度58%，有着较为优越的储粮条件。
常年“冷心”的存在，使储粮平均温度可控制在低温范围内。
但高大平房仓仓顶隔热效果较差，夏季粮堆表层升温较快，长时间处于“冷心热皮”的状态，不利于粮食储备。
内环流控温储粮技术即冬季降低粮温蓄冷，夏季采用小功率风机将粮堆内部的“冷心”从通风口抽出，送到仓内空间，降低仓温和表层粮温，实现常年低温（准低温）储粮，原理简单、使用方便、效果明显。
中央储备粮高台直属库有限公司临泽分公司于2017年6月新建设内环流控温储粮项目，7-9月开展了内环流控温储粮技术阶段性应用试验。
1试验仓房基本情况1.1基本情况中央储备粮高台直属库有限公司临泽分公司共有7棟高大平房仓，2017年7月10日前安装内环流通风设备并投入使用。
共有2个玉米仓实施了内环流应用试验，未进行应用试验的仓房为5个，其中1P1号、1P5号、1P6号仓为空仓，1P2号、1P7号仓为2017年度轮换出库仓。
所试验的1P3号和1P4号仓是2003年建的高大平房仓，仓墙为砖混墙，厚度为0.42m，仓顶为21m跨钢筋混凝土折线屋架拱形顶，屋面为大型屋板，门窗为拉杆式彩板密封门窗。

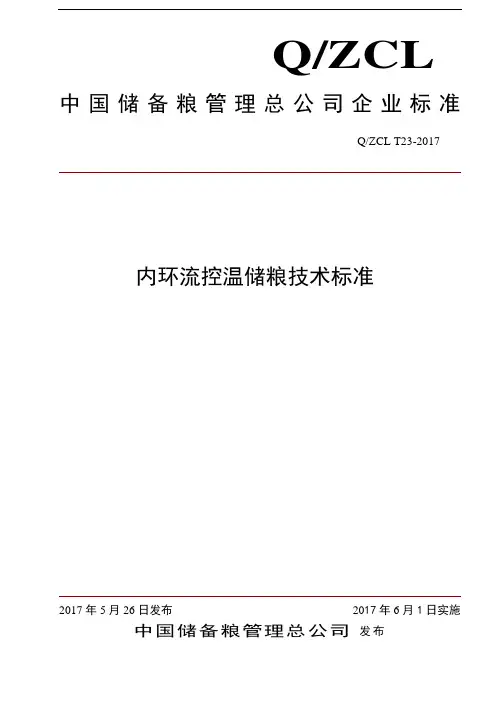

Q/ZCL内环流控温储粮技术标准中国储备粮管理总公司发布前言本标准由中国储备粮管理总公司提出并归口。
本标准负责起草单位：中国储备粮管理总公司。
本标准参与起草单位：中国储备粮管理总公司北京分公司、中储粮成都粮食储藏科学研究所。
本标准主要起草人：张克明、巩福生、熊鹤鸣、洪凯歌、张乃建、付鹏程、李克强、赵艳妍、唐开梁、丁建武、李浩杰、盛强、叶真洪、薛民杰、蒋士勇、李晓亮、司武剑。
本标准为首次发布。
内环流控温储粮技术标准1 范围本标准规定了内环流控温储粮的术语和定义、内环流控温系统基本要求、内环流控温系统安装、内环流通风期间的管理、性能评价等内容。
本标准适用于配备有通风系统、仓房隔热和气密性能符合要求的平房仓和浅圆仓，通过冬季通风降温平均粮温达到5℃以下、最高粮温达到10℃以下的粮堆。
对于隔热、气密性能达不到要求，需要粮面压盖密封后环流的平房仓，适用《平房仓膜下环流通风技术规程》（Q/ZCL T7-2009）。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 50243 通风与空调工程施工质量验收规范GB/T 4793.1 测量、控制和实验室用电设备的安全要求GB/T 26882 粮情测控系统GB/T 29890-2013 粮油储藏技术规范LS/T 1202 储粮机械通风技术规程JB/T 8690 工业通风机噪声限值粮食安全储存水分及配套储藏技术操作规程（试行）（中储粮[2005]31号）3 术语和定义下列术语和定义适用于本标准。
3.1 内环流控温储粮冬季降低粮温蓄冷，夏季采用小功率风机将粮堆内部的冷空气从通风口抽出，通过保温风管送到仓内空间，降低仓温、仓湿和粮堆温度梯度的储粮技术。
3.2 内环流系统由一组风道、一根环流管和一台环流风机组成的环流系统。
4 内环流控温系统基本要求4.1 主要通风参数要求应根据粮种、储粮数量、通风目的及通风时间，选择有关设计参数，计算通风所需风量与系统阻力，选择合适的风机。
仓储技术内环流控温储粮技术的应用•21•内环流控温储粮技术的应用武维超黄海峰(中央储备粮卫辉直属库有限公司453100)摘要对小麦采取内环流控温储粮技术，可以降低仓温、仓湿及上层粮温，改善工作环境，延缓害虫发生时间，降低药剂用量，甚至可以实现免熏蒸储粮，确保了良好的工作环境，践行了绿色科技储粮的理念，适应了社会发展方向$关键词内环流控温小麦绿色储粮1适用范围适用于已安装内环流控温系统，且仓储基础设施完备,仓房隔热密闭性能较好，具有良好通风系统、仓容5000t以上的平房仓、浅圆仓等仓房的控温储藏。
2技术原理在环流风机的作用下，将粮堆中下部干冷空气，通过通风道经过保温管道送入仓房上部空间，并下行穿过粮堆，使内环流系统和粮堆形成一个闭合环流回路，达到调节仓温和表层粮温的作用，同时降低仓湿实现控温储粮$3基础条件3.1储粮条件入仓粮食应符合国家有关规定和质量标准,其中杂质不得超过1.0%，水分不超过安全储存水分，即小麦#13.0%，玉米#14.0%$3.2仓房条件3.2.1仓房气密性仓房气密性能良好，采用正压测定气密性，平房仓500Pa半衰期不少于40s，浅圆仓不少于60s$3.2.2仓房围护结构的保温隔热性仓顶和仓壁具有良好的隔热性能，其传热系数符合《粮油储藏技术规范》相关规定。
3.2.3在隔热气密性达不到控温储藏要求时，要采用薄膜密封、屋面架空、仓内吊顶、内墙保温、窗口保温材料封堵等措施进行处理$3.3设施设备条件3.3.1通风系统仓房应配有结构良好的通风系统。
通风系统的设计、配置与安装应满足《机械通风降温储粮技术规程》(Q/ZCL T2-2007)的有关要求。
入库过程中要防止通风管道移位或损坏变形，通风道单程长度不宜超过25m$3.3.2粮情检测系统仓房应配有性能良好的粮情电子测控系统，粮情电子测控系统的配置与安装应符合《粮情测控通用技术要求》(LS/T1809-20!7)的有关要求$3.3.3动力系统应用仓房动力电源要满足机电设备全部启动时最大动力负荷要求。
吉林高大平房仓内环流控温稻谷储藏效果评价祁智慧;张海洋;张正毅;孙凤阳;田琳;唐芳【摘要】内环流控温技术是近年来新发展起来的一项储粮新技术,很多仓储企业已积极推广应用,但大量的实践表明受地理和气候条件的影响,内环流控温技术的应用效果在不同的地区存在一定的差异.选择吉林省高大平房仓进行粳稻储藏实验,定期监测内环流控温系统储藏稻谷的粮情及品质数据.结果表明,内环流控温技术辅以棉被压盖,可有效控制粮仓内和粮堆温湿度,确保全年低温储粮,延缓稻谷品质下降,减少储藏期间水分损耗,降低霉变和虫害发生的可能性,实现安全绿色储粮.对于我国东北地区粮食的安全储藏及内环流控温技术推广应用具有重要的指导意义.【期刊名称】《粮油食品科技》【年(卷),期】2019(027)003【总页数】6页(P60-65)【关键词】内环流控温技术;稻谷储藏;品质;效果评价【作者】祁智慧;张海洋;张正毅;孙凤阳;田琳;唐芳【作者单位】国家粮食和物资储备局科学研究院,北京100037;国家粮食和物资储备局科学研究院,北京100037;中央储备粮延吉直属库有限公司,吉林延吉133000;中央储备粮延吉直属库有限公司,吉林延吉133000;国家粮食和物资储备局科学研究院,北京100037;国家粮食和物资储备局科学研究院,北京100037【正文语种】中文【中图分类】TS205.9;S379.5东北地区独特的气候生态条件，成为了我国优质粳稻主产区。
然而稻谷不易储存，高温极易导致稻谷脂肪酸值升高，品质发生变化，特别是粮堆表层。
受夏季高温辐射影响，表层粮温升高，温差过大易导致结露霉变，进而品质下降。
低温是减缓稻谷品质下降的重要储粮手段。
内环流控温技术是在环流和通风技术基础上发展起来的，有效结合环流系统和通风系统，利用粮堆“冷心”储存冷源。
在夏季高温季节实施内环流，能降低仓温和粮堆表层粮温、均衡粮堆温度，控制有害生物发生发展，延缓品质劣变，减少化学药剂用量，也是2016年中储粮总公司在北方地区重点推广的技术之一[1]。
一种基于粮温的粮仓内环流控温方法
粮仓内环流控温方法基于粮温的变化进行调节，以达到稳定和控制粮温的目的。
通常采用的方法包括以下几点：
1. 风机控制：通过控制风机的运行来调节粮温。
当粮温过高时，风机会将空气引入粮仓中进行散热。
风机的运行可以由温度传感器控制，当温度超过预设范围时，风机自动启动并调整速度和风量，直到温度降低到合适的范围。
2. 空气流通：为了保持粮仓内的空气流通，可以设置通风口和排风口，利用气流带走粮堆中的热量和湿气。
通风口和排风口的位置和数量应根据粮仓的大小和粮堆的分布确定。
3. 温度监测：安装温度传感器在粮仓中各个位置，实时监测粮堆的温度变化。
通过温度监测系统的数据分析，可以及时发现温度异常，并采取相应的措施进行调节，比如启动风机或调整风量。
4. 湿度控制：除了控制粮温外，还需要注意粮仓内的湿度。
过高的湿度会导致粮食发霉变质，因此需要采取措施控制粮堆内的湿度，比如使用除湿设备或在粮堆中设置干燥剂。
综上所述，基于粮温的粮仓内环流控温方法主要包括风机控制、空气流通、温度监测和湿度控制等措施，通过监测和调节粮温来保证粮食的质量和安全。
控温储粮技术使用使用操作手册控温储粮技术使用操作手册一、简介控温储粮技术是一种现代化的粮食储存方式，通过调节温度，控制粮仓内的温湿度，以达到防潮、防霉、防虫的目的，保证粮食的品质和安全。
二、操作步骤1. 通风技术通风是温控储粮的主要手段，包括自然通风和机械通风。
机械通风作为储粮四项新技术之一已被广泛应用于储粮降温中，按使用通风设备不同可分为轴流风机通风、离心风机通风、排风扇通风，按通风目的不同可分为排积热通风、均温通风、整仓或局部降温通风等，按风道形式不同可分为地槽式通风、地上笼通风、地板通风、径向通风、单(多)管通风、立体通风等。
2. 环流控温技术利用冬季冷空气带来的低温进行通风蓄冷，在夏季高温期间进行仓内环流，从而保证仓温达到较低水平。
一般全年整仓平均粮温在20摄氏度以下，实现准低温储粮。
3. 实时监测粮情实时监测也是非常重要的环节。
每个仓内都装有全方位监控系统，高清摄像头可将仓内图像放大至23倍。
拉近再拉近，随着工作人员的演示，一颗颗饱满的玉米粒、小麦粒跃然“屏”上。
三、注意事项1. 温度控制：控温储粮技术的核心在于温度控制，要确保粮仓内的温度始终保持在适宜的范围内。
在夏季高温时，应加强通风，降低仓内温度；在冬季低温时，应注意保温，避免仓温过低。
2. 湿度控制：湿度也是影响粮食储存的重要因素。
要定期检查粮仓内的湿度情况，保持相对湿度在60%左右，以防止粮食受潮或发生霉变。
3. 虫害防治：在储存过程中，要定期检查粮食是否有虫害。
一旦发现虫害，应立即采取措施进行防治，如使用防虫剂等。
4. 清洁卫生：保持粮仓的清洁卫生也是非常重要的。
要定期清理仓内杂物、尘土等，以防止微生物滋生和污染粮食。
5. 记录管理：为了更好地掌握粮食储存情况，应建立完善的记录管理制度。
包括温度、湿度、虫害等方面的记录，以便及时发现问题并采取相应措施。
仄房仓内环流控温储粮技能支配规程之阳早格格创做（2015 年6 月试止）1 范畴本规程适用于北京分公司辖区曲属企业配有内环流控温系统的仄房仓，针对付秋冬季节透气落温使仄稳粮温没有超出5℃且局部粮温没有超出10℃的粮堆，正在秋季对付仓房举止隔热稀关的前提下，夏季利用粮堆“热心”举止仓内环流利风落矮仓房空间温度战表层粮温的技能支配.2 技能央供2.1 参数央供出风心风速出风心风速宜统制正在15～20m/s.出风心温度出风心温度宜统制正在10℃.出风心气流目标出风心气流目标宜采与保温风管内上止式.2.2 内环流系统基础央供透气讲仓房应配有结构良佳的天下槽或者天上笼透气系统.透气系统的晃设与拆置应谦脚《板滞透气落温储粮技能规程》Q/ZCLT2-2007 的有关央供.保温风管构制为管套管结构，内管资料为PVC，中管资料为没有锈钢，其间弥补散氨脂收泡胶等保温资料，内管内径为90mm，中管内径为140mm.内环流风机三项同步防爆电效果，型号A02-8012（参照型号）、转速2800r/min、功率、电流、电压380V.温度支集器数字温度传感器，应切合《粮情测控系统》（LS/T 1204）的有关确定.统制系统采与微电脑时控、温控式开关，自动统制风机的开开及关关.预计温度超出控温储躲目标值，通过脚动或者自动统制开开管讲环流利风设备，将粮堆温度统制正在目标值以下.2.3 仓房基础央供仓房应切合《粮食仄房仓安排典型》GB 50320-2001 的规定，仓房气稀本能良佳.采与正压测定气稀性，仄房仓500P 半衰期大于40s.仓房围护结构的保温隔热本能良佳，仓顶传热系数K 值≤，仓壁传热系数K 值正在之间，正在谦脚粮食出进仓需要的前提下，门、窗树坐数量应尽大概少.正在隔热气稀本能没有克没有及达到控温储躲央供时，可采与薄膜稀启战弥补泡沫板、稻壳包、伸展珍珠等保温本能良佳的隔热资料对付门窗举止处理.仓房板滞透气心气稀性战隔热本能良佳，或者可采与弥补泡沫板、稻壳包、气囊等保温本能良佳的隔热步伐，并能与环流熏蒸拆置、透气机等办法设备便当联交.仓房周围的能源背荷要谦脚透气板滞局部开用时最大动力背荷央供.2.4 粮堆基础央供通过一次冬季透气蓄热的粮堆.粮食纯量≤1.0%，粮食火分切合总公司《粮食仄安储躲火分及配套储躲技能支配规程（试止）》（中储粮[2005]31 号）确定的仄安储躲火分，即玉米≤14.5%，小麦≤13.5%，大豆≤14.0%，粳稻≤15.0%.2.5 粮情测控系统基础央供现有粮情测控系统应切合《粮情测控系统》（LS/T 1204）的有关确定.2.6 供电基础央供内环流风机供电设备应切合《丈量、统制战真验室用电设备的仄安央供》（）.内环流功夫应保证供电仄常.3 内环流系统拆置3.1 保温管及风机拆置横背保温风管正在透气心一侧（普遍为左侧）核心位子开一个Φ133—135的通孔.将没有戴法兰的一头拔出开佳的孔中，拔出尺寸正在100mm 安排，举止牢固，脆持火仄.内环流风机将风机进风心一端与横背保温管连交，并牢固正在仓房中墙.横背保温管将横背保温管一端与风机出风心连交，晃搁佳稀启硅胶圈，并牢固.3. L保温管用火钻开过墙孔（Φ140mm），将L 保温管较短的一端拔出过墙孔中，安排L 保温管,使其自然下垂并与墙里仄止，并牢固佳.将L 保温管快拆交头一端与横背保温管的快拆交头一端对付交，并牢固佳.防雨罩正在风机上拆置防雨罩.3.2 统制系统拆置统制箱及统制主机拆置正在中墙壁，并与其余硬件设备连交. 3.3 温度支集器拆置开一个仓墙过墙孔（Φ8），将温度支集器吊置于廒间核心，距离粮里以上1 米处.3.4 稀关将百般孔洞、连交处用稀启胶或者收泡胶举止稀关处理.4 内环流控温支配重心4.1 秋冬季透气蓄热采与板滞保火透气落温时，支配及管制参照《板滞透气落温储粮技能规程》（Q/ZCL T2-2007）有关确定真止.举止透气落温时，应分离粮情检测数据战环境条件推断是可允许透气，预防无效透气战得火透气.粮食进仓功夫，应根据当时粮温战睦温情况，择机利用板滞透气仄稳粮食火分，与消战预防火分分层战结露；粮食分批进仓时，粮温出进超出5℃时要采与灵验步伐均衡粮温.对付处于固态保存期的粮食，从气温下落时开初，分2-3个阶段对付储粮粮堆采与矮功率轴流风机举止透气落温，即时排除粮堆内积温战仓房空间积热，逐步落矮储粮温度，最后落至控温目标以下.正在分阶段透气落温时，各阶段的粮温统制目标应与气温下落趋势基础普遍，透气功夫要稀切注意查看粮食火分战粮堆仄稳干度的变更，每阶段落温幅度宜统制正在5℃以内，而且透气后粮堆仄稳温度与中界气温好值应小于露面温度，预防爆收结露.若粮堆内粮温梯度过大或者出现透气死角，应即时安排通风办法、局部删设辅帮透气管网等办法缩小粮层阻力，以普及落温速度战匀称性.果支配没有当粮堆出现结露，应根据简曲情况采与灵验措施处理.对付于粮层沉微的出汗或者结露，普遍可采与自然透气、分离翻搅粮里或者持绝板滞透气等办法与消.4.2 秋季保温隔热隔热前支配.1 每年秋冬落温中断、粮情宁静后，应趁早真施隔热保温步伐..2 干佳仓房气稀性检测及查漏补漏处事.真施隔热步伐前应严肃检测仓房气稀性，查看门、窗、透气心等部位的墙体，如有缝隙、漏气孔应按有关央供举止弥补、阻碍战建复.墙壁漏气部位主要采与砂浆火泥稀启；各工艺孔洞用玻璃胶、橡胶管、橡胶条等资料稀启漏洞；门窗用橡胶条战薄膜稀启；板缝用弹性腻子嵌缝，砂浆火泥稀启等.保证仓房气稀性达到确定央供..3 真施隔热步伐前，应周到查看粮情，特天要注意虫害情况，需要时先举止害虫处理，共时要认识战掌握粮堆内纯量散积、火分偏偏下、粮温变更较为非常十分等部位的情况，并干佳记录.门窗及孔洞隔热支配.正在门窗及孔洞处采与塑料薄膜稀关、弥补泡沫板（普遍10-20cm）、海绵、兴办黑砖码墙等隔热资料启堵等要领.也可正在用于博门查看粮情的进仓门心加拆推推门，与本有进仓门形成单层保温门.仓顶屋里隔热支配.1 粮仓仓顶隔热普遍采用正在仓顶内中表面附揭硬量散氨脂收泡塑料、伸展珍珠岩或者伸展蛭石等隔热资料或者仓顶涂刷浅色反光涂料；正在仓顶上可树坐架空层，也可正在仓内吊顶隔热（彩钢隔热板的薄度正在7cm-10cm为宜，上底下为彩钢烤漆板，中间为散苯乙烯泡沫板）.仓内吊顶时，板与板之间用稀启胶粘交稀启，吊顶下度与储粮线的距离正在2 米为宜.隔热动工必须符合相关技能规程，隔热资料的导热系数应小于·K，容沉应小于1000kg/m3..2 应定期对付仓顶隔热层举止查看，对付益坏部位即时建复，如果没有克没有及回复本样，应采与灵验步伐统制益坏部分的夸大.对付采与涂刷防火型反光涂料举止隔热的仓房，每年宜对付涂层表面荡涤1-2 次，真足与消灰尘散积，以回复良佳的反光本能.仓房墙体隔热支配.1 仓房墙体隔热办法主要采用正在粮仓围护结构上树坐空气流利夹层、仓中墙体粘揭泡沫板（薄度正在5cm安排）、仓内墙体粘揭泡沫板、删设袋拆稻壳围包等隔热层、中墙涂刷浅色反光涂料等步伐，巩固仓墙的隔热保温效验..2 墙体粘揭泡沫板等隔热资料应表面整齐、匀称、无间隙，周边与仓房分离稀切..3 时常注意查看维护仓房墙体结构，如果出现墙体缝隙应即时采与灵验步伐回复，以脆持其隔热本能良佳..4 时常查看墙里涂刷反光涂料的使用情况，如果墙里有缝隙可先用黑火泥拌“801”胶火浑缝、刮仄，并即时建补益坏、起皮脱壳、空饱等位子，脆持墙体反光本能良佳普遍.4.3 夏季环流控温控温目标值设定河北北部的邯郸、邢台、石家庄、保定、衡火、沧州天区内的曲属企业，常常情况下将环流风机开开温度值设定为26℃（仓温），关关温度值设定为25℃（仓温）.河北北部的秦皇岛、唐山、启德、弛家心、廊坊以及北京战天津天区内的曲属企业，常常情况下将环流风机开开温度值设定为25℃（仓温），关关温度值设定为23℃（仓温）.排积热正在内环流控温透气历程中要稀切注意天气变更，即时检测气温、气干情况，一朝气温较矮，坐时开开排风扇、换气风机排出隔层积热或者仓内积热.数据支集博人控制对付透气时间、用电量、仓温变更、粮温变更、粮堆火分变更等数据举止支集整治与分解.5 注意事项5.1 干佳秋冬季节透气蓄热处事，河北北部的邯郸、邢台、石家庄、保定、衡火、沧州天区，将粮堆仄稳温度落到5℃以下，最下粮温落到10℃以下；河北北部的秦皇岛、唐山、启德、弛家心、廊坊以及北京战天津天区，将粮堆仄稳温度落到3℃以下，最下粮温落到5℃以下.5.2 干佳秋季保温隔热处事，尽大概缩小中温对付仓温的做用. 5.3 正在保证干佳秋冬季透气蓄热战秋季保温隔热的前提上，于6月之底前干佳排积热处事，安插博人将门窗正在夜间22:00 之前开开次日6:00 之前关关，共时干佳门窗的防虫、防鼠雀步伐.尽大概干到正在7 月初开开内环流控温系统，预防过早开开将粮堆“热心”提前用完.5.4 内环流利风系统运止前，沉面查看门窗孔洞稀关、透气心保温及胶圈的老化情景，即时补漏战调换，以防中界热源混进对消粮堆自然热源，落矮控温效验.5.5 内环流系统初次运止时,采与肥黑检漏法检测系统运止管路以及透气心的稀关情况，创制问题即时采与要领补漏处理，包管系统灵验使用.__。
平房仓环流控温储粮技术操作规程（2015 年6 月试行）1 围本规程适用于分公司辖区直属企业配有环流控温系统的平房仓，针对秋冬季节通风降温使平均粮温不超过5℃且局部粮温不超过10℃的粮堆，在春季对仓房进行隔热密闭的前提下，夏季利用粮堆“冷心”进行仓环流通风降低仓房空间温度和表层粮温的技术操作。
2 技术要求2.1 参数要求2.1.1 出风口风速出风口风速宜控制在15～20m/s。
2.1.2 出风口温度出风口温度宜控制在10℃。
2.1.3 出风口气流方向出风口气流方向宜采用保温风管上行式。
2.2 环流系统基本要求2.2.1 通风道仓房应配有结构良好的地下槽或地上笼通风系统。
通风系统的配置与安装应满足《机械通风降温储粮技术规程》Q/ZCLT2-2007 的有关要求。
2.2.2 保温风管构造为管套管结构，管材料为PVC，外管材料为不锈钢，其间填充聚氨脂发泡胶等保温材料，管径为90mm，外管径为140mm。
2.2.3 环流风机三项异步防爆电动机，型号A02-8012（参考型号）、转速2800r/min、功率0.75Kw、电流1.75A、电压380V。
2.2.4 温度采集器数字温度传感器，应符合《粮情测控系统》（LS/T 1204）的有关规定。
2.2.5 控制系统采用微电脑时控、温控式开关，自动控制风机的开启及关闭。
预计温度超过控温储藏目标值，通过手动或自动控制开启管道环流通风设备，将粮堆温度控制在目标值以下。
2.3 仓房基本要求2.3.1 仓房应符合《粮食平房仓设计规》GB 50320-2001 的规定，仓房气密性能良好。
采用正压测定气密性，平房仓500P 半衰期大于40s。
2.3.2 仓房围护结构的保温隔热性能良好，仓顶传热系数K 值≤0.50W/m2.K，仓壁传热系数K 值在0.58-0.70W/m2.K 之间，在满足粮食出入仓需要的前提下，门、窗设置数量应尽可能少。
在隔热气密性能不能达到控温储藏要求时，可采用薄膜密封和填充泡沫板、稻壳包、膨胀珍珠等保温性能良好的隔热材料对门窗进行处理。
2.3.3 仓房机械通风口气密性和隔热性能良好，或可采取填充泡沫板、稻壳包、气囊等保温性能良好的隔热措施，并能与环流熏蒸装置、通风机等设施设备方便联接。
2.3.4 仓房周围的动力负荷要满足通风机械全部启动时最大动力负荷要求。
2.4 粮堆基本要求2.4.1 经过一次冬季通风蓄冷的粮堆。
2.4.2 粮食杂质≤1.0%，粮食水分符合总公司《粮食安全储存水分及配套储藏技术操作规程（试行）》（中储粮[2005]31 号）规定的安全储存水分，即玉米≤14.5%，小麦≤13.5%，大豆≤14.0%，粳稻≤15.0%。
2.5 粮情测控系统基本要求现有粮情测控系统应符合《粮情测控系统》（LS/T 1204）的有关规定。
2.6 供电基本要求2.6.1 环流风机供电设备应符合《测量、控制和实验室用电设备的安全要求》（GB/T 4793.1-1995）。
2.6.2 环流期间应确保供电正常。
3 环流系统安装3.1 保温管及风机安装3.1.1 横向保温风管在通风口一侧（一般为右侧）中心位置开一个Φ133—135的通孔。
将不带法兰的一头插入开好的孔中，插入尺寸在100mm 左右，进行固定，保持水平。
3.1.2 环流风机将风机进风口一端与横向保温管连接，并固定在仓房外墙。
3.1.3 竖向保温管将竖向保温管一端与风机出风口连接，摆放好密封硅胶圈，并固定。
3.1.4 L 保温管用水钻开过墙孔（Φ140mm），将L 保温管较短的一端插入过墙孔中，调整L 保温管,使其自然下垂并与墙面平行，并固定好。
将L 保温管快装接头一端与竖向保温管的快装接头一端对接，并固定好。
3.1.5 防雨罩在风机上安装防雨罩。
3.2 控制系统安装控制箱及控制主机安装在外墙壁，并与其它硬件设备连接。
3.3 温度采集器安装开一个仓墙过墙孔（Φ8），将温度采集器吊置于廒间中心，距离粮面以上1 米处。
3.4 密闭将各种孔洞、连接处用密封胶或发泡胶进行密闭处理。
4 环流控温操作要点4.1 秋冬季通风蓄冷4.1.1 采用机械保水通风降温时，操作及管理参照《机械通风降温储粮技术规程》（Q/ZCL T2-2007）有关规定执行。
4.1.2 进行通风降温时，应结合粮情检测数据和环境条件判断是否允许通风，防止无效通风和失水通风。
4.1.3 粮食入仓期间，应根据当时粮温和气温情况，择机利用机械通风平衡粮食水分，消除和避免水分分层和结露；粮食分批入仓时，粮温相差超过5℃时要采取有效措施均衡粮温。
4.1.4 对处于静态保管期的粮食，从气温下降时开始，分2-3 个阶段对储粮粮堆采用低功率轴流风机进行通风降温，及时排除粮堆积温和仓房空间积热，逐步降低储粮温度，最终降至控温目标以下。
4.1.5 在分阶段通风降温时，各阶段的粮温控制目标应与气温下降趋势基本一致，通风期间要密切注意检查粮食水分和粮堆平衡湿度的变化，每阶段降温幅度宜控制在5℃以，并且通风后粮堆平均温度与外界气温差值应小于露点温度，防止发生结露。
4.1.6 若粮堆粮温梯度过大或出现通风死角，应及时调整通风方式、局部增设辅助通风管网等办法减少粮层阻力，以提高降温速度和均匀性。
4.1.7 因操作不当粮堆出现结露，应根据具体情况采取有效措施处理。
对于粮层轻微的出汗或结露，一般可采取自然通风、结合翻搅粮面或持续机械通风等办法消除。
4.2 春季保温隔热4.2.1 隔热前操作4.2.1.1 每年秋冬降温结束、粮情稳定后，应及早实施隔热保温措施。
4.2.1.2 做好仓房气密性检测及查漏补漏工作。
实施隔热措施前应认真检测仓房气密性，检查门、窗、通风口等部位的墙体，如有裂缝、漏气孔应按有关要求进行填充、堵塞和修复。
墙壁漏气部位主要采用砂浆水泥密封；各工艺孔洞用玻璃胶、橡胶管、橡胶条等材料密封缝隙；门窗用橡胶条和薄膜密封；板缝用弹性腻子嵌缝，砂浆水泥密封等。
确保仓房气密性达到规定要求。
4.2.1.3 实施隔热措施前，应全面检查粮情，特别要注意虫害情况，必要时先进行害虫处理，同时要熟悉和掌握粮堆杂质聚积、水分偏高、粮温变化较为异常等部位的情况，并做好记录。
4.2.2 门窗及孔洞隔热操作。
在门窗及孔洞处采取塑料薄膜密闭、填充泡沫板（一般10-20cm）、海绵、建筑红砖码墙等隔热材料封堵等方法。
也可在用于专门检查粮情的进仓门口加装推拉门，与原有进仓门形成双层保温门。
4.2.3 仓顶屋面隔热操作4.2.3.1 粮仓仓顶隔热一般选用在仓顶外表面附贴硬质聚氨脂发泡塑料、膨胀珍珠岩或膨胀蛭石等隔热材料或仓顶涂刷浅色反光涂料；在仓顶上可设置架空层，也可在仓吊顶隔热（彩钢隔热板的厚度在7cm-10cm 为宜，上下面为彩钢烤漆板，中间为聚苯乙烯泡沫板）。
仓吊顶时，板与板之间用密封胶粘接密封，吊顶高度与储粮线的距离在2 米为宜。
隔热施工必须符合相关技术规程，隔热材料的导热系数应小于0.23W/m2·K，容重应小于1000kg/m3。
4.2.3.2 应定期对仓顶隔热层进行检查，对损坏部位及时修复，如果不能恢复原样，应采取有效措施控制损坏部分的扩大。
对采用涂刷防水型反光涂料进行隔热的仓房，每年宜对涂层表面清洗1-2 次，彻底除去灰尘聚积，以恢复良好的反光性能。
4.2.4 仓房墙体隔热操作4.2.4.1 仓房墙体隔热方式主要选择在粮仓围护结构上设置空气流通夹层、仓外墙体粘贴泡沫板（厚度在5cm 左右）、仓墙体粘贴泡沫板、增设袋装稻壳围包等隔热层、外墙涂刷浅色反光涂料等措施，增强仓墙的隔热保温效果。
4.2.4.2 墙体粘贴泡沫板等隔热材料应表面整齐、均匀、无间隙，周边与仓房结合紧密。
4.2.4.3 经常注意检查维护仓房墙体结构，如果出现墙体裂缝应及时采取有效措施恢复，以保持其隔热性能良好。
4.2.4.4 经常检查墙面涂刷反光涂料的使用情况，如果墙面有裂缝可先用白水泥拌“801”胶水清缝、刮平，并及时修补损坏、起皮脱壳、空鼓等位置，保持墙体反光性能良好一致。
4.3 夏季环流控温4.3.1 控温目标值设定南部的、、、、、区域的直属企业，通常情况下将环流风机开启温度值设定为26℃（仓温），关闭温度值设定为25℃（仓温）。
北部的皇岛、、、、以及和区域的直属企业，通常情况下将环流风机开启温度值设定为25℃（仓温），关闭温度值设定为23℃（仓温）。
4.3.2 排积热在环流控温通风过程中要密切注意天气变化，及时检测气温、气湿情况，一旦气温较低，立即开启排风扇、换气风机排出隔层积热或仓积热。
4.3.3 数据收集专人负责对通风时间、用电量、仓温变化、粮温变化、粮堆水分变化等数据进行收集整理与分析。
5 注意事项5.1 做好秋冬季节通风蓄冷工作，南部的、、石家庄、、、地区，将粮堆平均温度降到5℃以下，最高粮温降到10℃以下；北部的、、、家口、以及和地区，将粮堆平均温度降到3℃以下，最高粮温降到5℃以下。
5.2 做好春季保温隔热工作，尽可能减少外温对仓温的影响。
5.3 在确保做好秋冬季通风蓄冷和春季保温隔热的基础上，于6 月之底前做好排积热工作，安排专人将门窗在夜间22:00 之前开启次日6:00 之前关闭，同时做好门窗的防虫、防鼠雀措施。
尽可能做到在7 月初开启环流控温系统，避免过早开启将粮堆“冷心”提前用完。
5.4 环流通风系统运行前，重点检查门窗孔洞密闭、通风口保温及胶圈的老化状况，及时补漏和更换，以防外界热源混入抵消粮堆自然冷源，降低控温效果。
5.5 环流系统初次运行时,采用肥皂检漏法检测系统运行管路以及通风口的密闭情况，发现问题及时采取方法补漏处理，保证系统有效使用。
__。
