电缆及电线的电流计算公式

  • 格式：docx
  • 大小：17.59 KB
  • 文档页数：12

电缆及电线的电流计算公式

电缆及电线的电流计算公式

1、电线的载流量是这样计算的：对于 1.5、2.5、4、6、10mm2的

导线可将其截面积数乘以5倍。

对于16、25mm2的导线可将其截面积数乘以4倍。

对于35、50mm2的导线可将其截面积数乘以3倍。

对于70、95mm2的导线可将其截面积数乘以2.5倍。

对于120、150、185mm2的导线可将其截面积数乘以2倍。

看你的开关是多少安的用上面的工式反算一下就可以了。

2、二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明： (1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不 是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。由 表5 3可以看出：倍数随截面的增大而减小。

“二点五下乘以九，往上减一顺号走”说的是2 . 5mm '及以下的各种截

面铝芯绝缘线，其载流量约为截面数的 9倍。如2. 5mm '导线，载 流量为2. 5X9= 22 . 5(A)。从4mm '及以上导线的载流量和截面数 的倍数关系是顺着线号往上排，倍数逐次减 I,即4$、6X7、10>6、 16 X5、25 X4O

“三十五乘三点五，双双成组减点五”，说的是35mm ”的导线载流量为

截面数的3. 5倍，即35 X3. 5 = 122 . 5(A)。从50mm '及以上的导

线，其载流量与截面数之间的倍数关系变为两个两个线号成一组， 倍

数依次减0. 5。即50、70mm '导线的载流量为截面数的3倍；95、

120mm ”导线载流量是其截面积数的2. 5倍，依次类推。

“条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷 在环境温度25 C的条件下而定的。若铝芯绝缘线明敷在环境温度长 期高于25

C的地区，导线载流量可按上述口诀计算方法算出，然后 再打九折即可；当使用的不是铝线而是铜芯绝缘线， 它的载流量要比 同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的 载流量。如16mm '铜线的载流量，可按25mm2铝线计算。绝缘导线载流量计算表

截面积mm2 系数 载流量（AL） A 载流量（CU A

0.759 6.75 10

1 10 10 16.5

1.5 11 16.5 30

2.5 12 30 32

4 8 32 42

6 7 42 60

10 6 60 80

16 5 80 100

25 4 100 122.5

35 3.5 122.5 150

50 3 150 210

70 3 210 237.5

95 2.5 237.5 300

120 2.5 300

绝缘导线载流量估算

一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温 度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为

3~5A/mm2。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为

3~5A/mm2。如：2.5mm2BVV铜导线安全载流量的推荐值

2.5 SA/mm2=20A4mm2BVV 铜导线安全载流量的推荐值

4X8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值

5~8A/mm2，计算出所选取铜导线截面积 S的上下范围：S=

电流（A） 三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分 为两种，一种式电阻性负载，一种是电感性负载。对于电阻性负载的

计算公式：P=UI 对于日光灯负载的计算公式：P=Ulcos巾，其中日光灯负载的功率因 数 cos 巾=0.5 不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因

数cos巾取0.8。也就是说如果一个家庭所有用电器加上总功率为 6000

瓦，则最大电流是 匸P/Ucos巾=6000/220X0.8=34（A） 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用 系数，公用系数一般0.5。所以，上面的计算应该改写成

I=P X公用系数 /Ucos 巾=6000 X 0.5/220 X 0.8=17(A)

也就是说，这个家庭总的电流值为 17A。则总闸空气开关不能使用 16A，应该用大于17A的。

估算口诀: 二点五下乘以九，往上减一顺号走。三十五乘三点五，双双成组减点

五。

条件有变加折算，高温九折铜升级。穿管根数二三四，八七六折满载 流。

说明：

(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不 是直接指出，而是 截面乘上一定的倍数”来表示，通过心算而得。由 表53可以看出：倍数随截面的增大而减小。 (5~8) >=0.1251~0.21 (mm2) S 铜导线截面积（mm2） I—— 负载 二点五下乘以九，往上减一顺号走”说的是2. 5mm及以下的各种 截面铝芯绝缘线，其载流量约为截面数的 9倍。如2. 5mrh导线，

载流量为2. 5X9= 22. 5(A)。从4mrii及以上导线的载流量和截面数 的倍数关系是顺着线号往上排，倍数逐次减 I,即4>8、6X7、100、 16X5、25>4。

三十五乘三点五，双双成组减点五”，说的是35mm的导线载流量 为截面数的3. 5倍，即35X3. 5= 122. 5(A)。从50mrh及以上的导 线，其载流量与截面数之间的倍数关系变为两个两个线号成一组， 倍

数依次减0. 5。即50、70mm导线的载流量为截面数的3倍；95、 120mm导线载流量是其截面积数的2. 5倍，依次类推。

条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷 在环境温度25C的条件下而定的。若铝芯绝缘线明敷在环境温度长 期高于25C的地区，导线载流量可按上述口诀计算方法算出，然后 再打九折即可；当使用的不是铝线而是铜芯绝缘线， 它的载流量要比

同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的 载流量。如16mrh铜线的载流量，可按25mm2铝线计算。

各规格铜线的负载电流量

十下五，百上二，二五三五四三界，柒拾玖五两倍半，铜线升级算.

解释一下，就是10平方一下的铝线，平方毫米数乘以5就可以了，要是 铜线呢，就升一个档，比如2.5平方的铜线，就按4平方计算•一百以上的 都是截面积乘以2,二十五平方以下的乘以4,三十五平方以上的乘以

3,柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧，

说明：只能作为估算，不是很准确。

另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过 10A就是安全的，从这个角度讲，你可以选择 1.5平方的铜线或2.5

平方的铝线。10米内，导线电流密度6A/平方毫米比较合适，10-50 米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/ 平方毫米。从这个角度，如果不是很远的情况下，你可以选择4平方 铜线或者6平方铝线。如果真是距离150米供电（不说是不是高楼）， 一定采用4平方的铜线。

例如：6平方毫米的铜线能负载的最大功率是多少 ？4平方毫米和2.5

平方毫米呢？一般按6A/mm2计算

6mm2< 6=36A36AX 220V=7920W

4 >6=2424 >220=5280W

2.5 >=1515>220=3300W在这样的情况下是可以保证连续使用并安 全的。

空调最大功率4.8KW，最大输入电流11A，大约需要几平方的铜线 或铝线？选线口诀（电流和截面）是：

10下五，100上二； 25.35四三界；70,95两倍半；穿管，温度八. 九折；裸线加一倍；铜线升级算。

导线规格 1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、

240平方毫米。不常用的有：0.5、0.75、300、400、500平方毫米等。

2.5平的铜线=4平的铝线

5>4=20A

再加上穿管

20».8=16A 的电 也就是说选2.5平的铜线或4平的铝线，它们再穿管的境况下可带的

16A的电流。用5000w的电器该用几平方电线国标

gb4706.1-1992/1998规定的电线负载电流值（部分）

铜芯电线：铜芯线截面积允许长期电流

2.5平方毫米（16A〜25A）

4平方毫米（25A〜32A）

6平方毫米（32A〜40A）

铝芯电线:铝芯线截面积允许长期电流

2.5平方毫米（13A〜20A）

4平方毫米（20A〜25A）

6平方毫米（25A〜32A） 举例说明：

1、 每台计算机耗电约为200〜300w（约1〜1.5a）,那么10台计算机 就需要一条2.5平方毫米的铜芯电线供电，否则可能发生火灾。

2、 大3匹空调耗电约为3000w（约14a）,那么1台空调就需要单独的 一条2.5平方毫米的铜芯电线供电。

3、现在的住房进线一般是4平方毫米的铜线，因此，同时开启的家

用电器不得超过25a（即5500瓦），有人将房屋内的电线更换成6平方

毫米的铜线是没有用处的，因为进入电表的电线是 4平方毫米的 4、早期的住房（15年前）进线一般是2.5平方毫米的铝线，因此，同 时开启的家用电器不得超过13a（即 2800瓦）。

5、耗电量比较大的家用电器是：空调 5a（1.2匹），电热水器10a，微 波炉4a,电饭煲4a,洗碗机8a,带烘干功能的洗衣机10a，电开水 器4a在电源引起的火灾中，有90%是由于接头发热造成的，因此所 有的接头均要焊接，不能焊接的接触器件5〜10年必须更换（比如插 座、空气开关等） 国标允许的长期电流

4平方是25-32A

6平方是32-40A

其实这些都是理论安全数值，极限数值还要大于这些的，2,5平方的铜

线允许使用的最大功率是：5500w.4平方的8000w,6平方9000w没问

题的. 例如：知道家电的用电功率怎么求用多宽的电线?

合集下载

电缆直径和电缆流过电流计算以及对照表

电缆直径和电缆流过电流计算以及对照表

1、综述

铜芯线的压降与其电阻有关，其电阻计算公式：

20℃时：17.5÷截面积（平方毫米）=每千米电阻值（Ω）

75℃时：21.7÷截面积（平方毫米）=每千米电阻值（Ω）

其压降计算公式（按欧姆定律）：V=R×A

线损是与其使用的压降、电流有关。

其线损计算公式：P=V×A

P-线损功率（瓦特） V-压降值（伏特） A-线电流（安培）

2、铜芯线电源线电流计算法

1平方毫米铜电源线的安全载流量－－17A。

1.5平方毫米铜电源线的安全载流量－－21A。

2.5平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A

6平方毫米铜电源线的安全载流量－－48A

10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A

25平方毫米铜电源线的安全载流量－－120A。

单相负荷按每千瓦4.5A（COS&=1），计算出电流后再选导线。

3、铜芯线与铝芯线的电流对比法

2.5平方毫米铜芯线等于4平方毫米铝芯线

4平方毫米铜芯线等于6平方毫米铝芯线

6平方毫米铜芯线等于10平方毫米铝芯线

<10平方毫米以下乘以五>

即: 2.5平方毫米铜芯线=<4平方毫米铝芯线×5>20安培=4400 瓦;

4平方毫米铜芯线=<6平方毫米铝芯线×5>30安培=6600 瓦;

6平方毫米铜芯线=<10平方毫米铝芯线×5>50安培=11000 瓦

土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米 就是横截面积（平方毫米）

电缆载流量根据铜芯/铝芯不同，铜芯你用2.5（平方毫米）就可以了 其标准:

0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/400...

还有非我国标准如：2.0

铝芯1平方最大载流量9A，铜芯1平方最大载流量13.5A

电缆计算电流公式

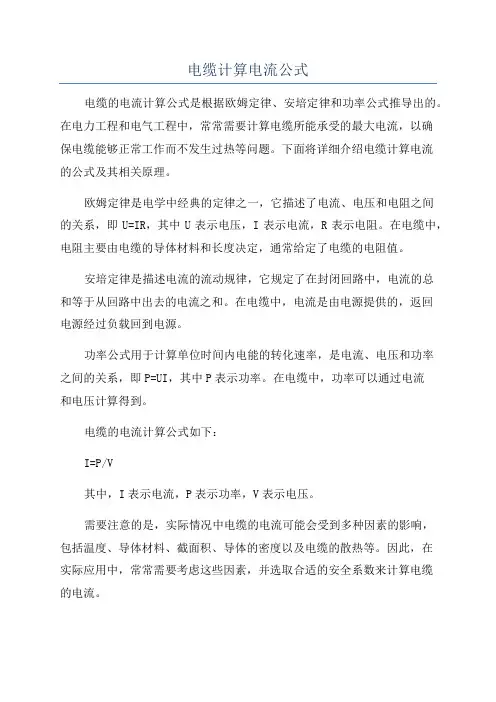

电缆计算电流公式

电缆计算电流公式

电缆的电流计算公式是根据欧姆定律、安培定律和功率公式推导出的。在电力工程和电气工程中，常常需要计算电缆所能承受的最大电流，以确保电缆能够正常工作而不发生过热等问题。下面将详细介绍电缆计算电流的公式及其相关原理。

欧姆定律是电学中经典的定律之一，它描述了电流、电压和电阻之间的关系，即U=IR，其中U表示电压，I表示电流，R表示电阻。在电缆中，电阻主要由电缆的导体材料和长度决定，通常给定了电缆的电阻值。

安培定律是描述电流的流动规律，它规定了在封闭回路中，电流的总和等于从回路中出去的电流之和。在电缆中，电流是由电源提供的，返回电源经过负载回到电源。

功率公式用于计算单位时间内电能的转化速率，是电流、电压和功率之间的关系，即P=UI，其中P表示功率。在电缆中，功率可以通过电流和电压计算得到。

电缆的电流计算公式如下：

I=P/V

其中，I表示电流，P表示功率，V表示电压。

需要注意的是，实际情况中电缆的电流可能会受到多种因素的影响，包括温度、导体材料、截面积、导体的密度以及电缆的散热等。因此，在实际应用中，常常需要考虑这些因素，并选取合适的安全系数来计算电缆的电流。 一般来说，电缆的额定电流是指电缆在特定工作条件下能够持续传输的最大电流。额定电流是在一定条件下进行试验得到的，可根据具体情况查阅相关标准。

在电缆设计中，还需要考虑电缆的截面积，截面积越大，电流负载能力越大。电缆的截面积会影响电流的分布以及电缆的散热情况。因此，截面积的选择也是电缆设计中需要考虑的重要因素之一

此外，还可以使用电缆电流容量表来参考电缆的额定电流，以确保电缆能够正常工作。电缆电流容量表是根据电缆的型号、规格、材料等参数进行计算，并给出了不同条件下电缆的额定电流。

总结一下，电缆的电流可以使用欧姆定律、安培定律和功率公式计算得到。需要考虑电缆的额定电流、截面积以及工作条件等因素。在实际应用中，可以查阅电缆电流容量表来参考电缆的额定电流。

电缆直径和电缆流过电流计算以及对照表 2

电缆直径和电缆流过电流计算以及对照表 2

电缆直径和电缆流过电流计算以及对比表

铜芯线的压降与其电阻有关，其电阻计算公式：

20℃时：17.5÷截面积（平方毫米）=每千米电阻值（Ω）

75℃时：21.7÷截面积（平方毫米）=每千米电阻值（Ω）

其压降计算公式（按欧姆定律）：V=R×A

线损是与其使用的压降、电流有关。

其线损计算公式：P=V×A

P线损功率（瓦特）V压降值（伏特）A线电流（安培）

即:2.5平方毫米铜芯线=4平方毫米铝芯线×520安培=4400瓦；

4平方毫米铜芯线=6平方毫米铝芯线×530安培=6600瓦；

6平方毫米铜芯线=10平方毫米铝芯线×550安培=11000瓦

土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米

就是横截面积（平方毫米）

电缆载流量依据铜芯/铝芯不同，铜芯你用2.5（平方毫米）就可以了其标准:

0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/400..

还有非我国标准如：2.0、铝芯1平方最大载流量9A，铜芯1平方最大载流量13.5A

1、“二点五下乘以九，往上减一顺号走”说的是：

2．5mm及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm导线，载流量为2．5×9＝22．5（A）。从4mm及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。

2、“三十五乘三点五，双双成组减点五”，说的是：

35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5（A）。从50mm及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即50、70mm导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。

3、“条件有变加折算，高温九折铜升级”。

上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm铜线的载流量，可按25mm2铝线计算。

电缆电流的计算方法有哪些？

电缆电流的计算方法有哪些？

电缆电流的计算方法有哪些？

一个良好的电力系统，电缆的电流计算占据着举足轻重的地位，如因电缆电流计算失误，会导致能个电力系统瘫痪，甚至出现更重要的人生安全及财产损失。

那么，如何计算呢？

具体的计算公式如下：

1、 单相

I=P÷(U×cosΦ)

P-功率(W);U-电压(220V);cosΦ-功率因素(0.8);I-相线电流(A)

2、 三相

I=P÷(U×1.732×cosΦ)

P-功率(W);U-电压(380V);cosΦ-功率因素(0.8);I-相线电流(A)

一般铜导线的安全截流量为5-8A/平方毫米，铝导线的安全截流量为3-5A/平方毫米。

在单相220V线路中，每1KW功率的电流在4-5A左右，在三相负载平衡的三相电路中，每1KW功率的电流在2A左右。

也就是说在单相电路中，每1平方毫米的铜导线可以承受1KW功率荷载；三相平衡电路可以承受2-2.5KW的功率。

但是电缆的工作电流越大，每平方毫米能承受的安全电流就越小。

3、 电缆允许的安全工作电流口诀：

十下五（十以下乘以五）

百上二 （百以上乘以二）

二五三五四三界（二五乘以四,三五乘以三）

七零九五两倍半（七零和九五线都乘以二点五）

穿管温度八九折（随着温度的变化而变化,在算好的安全电流数上乘以零点八或零点九）

铜线升级算（在同截面铝芯线的基础上升一级,如二点五铜芯线就是在二点五铝芯线上升一级,则按四平方毫米铝芯线算）

裸线加一半（在原已算好的安全电流数基础上再加一半）

（作者：河姆渡智能建筑上海技术中心）
