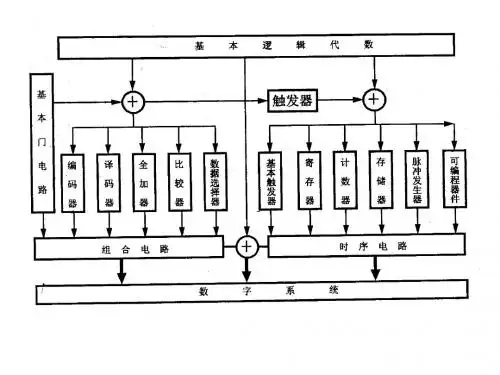

门电路逻辑功能及测试
1. 实验目的
➢ 熟悉门电路逻辑功能；➢ 掌握数字示波器的使用方法。2. 预习要求
➢ 复习门电路工作原理及相应逻辑表达式；➢ 阅读本实验所用各门电路 IC 的数据手册；➢ 熟悉所用集成电路的引线位置及各引线用途；➢ 了解数字示波器使用方法。3. 实验器材
序号 名 称 型号与规格 数 量 备 注
1 直流稳压电源 DP1308A 1
2 数字示波器 TDS2012C 1
3 函数信号发生器 DG1022 1
4 面包板 1
5
元器件 74LS00 2片，
74LS20 1片，
74LS86 1片，
74LS04 1片。
LED，电阻若干
5
4. 实验内容
4.1 测试门电路逻辑功能
⑴ 选用双四输入与非门74LS20 一只，插入面包板，按图1.1 接线
⑵ 将逻辑电平开关按表 1.1 状态转换，测出输出逻辑状态值及电压值填表。 2
表 1.1
0 0.123
1 4.02
1 4.02
1 4.02
1 4.02
4.2 逻辑电路的逻辑关系
⑴ 用 74LS00 双输入四与非门电路，按图1.2、图1.3 接线，将输入输出逻
辑关系分别填入表1.2，表1.3 中。
0 0 0
1 1 0
1 1 0
0 0 1
⑵ 写出两个电路的逻辑表达式。
Y=A'B+AB' Z=AB 3
4.3 利用与非门控制输出
用一片 74LS00 按图 1.4 接线。S 分别接高、低电平开关，用示波器观察 S 对输出脉冲的控制作用。
在下面画出波形图：
4.3.1
4.3.2
4.4 用与非门组成其他门电路
⑴ 组成或非门： 4
1
0
0
0 0
1
1
0 用一片二输入端四与非门组成或非门
画出电路图，测试并填表1.4。
⑵ 组成异或门：
① 将异或门表达式转化为与非门表达式：
A'B+AB'=[(A'B+AB')']'=[(A'B)'(AB')']'

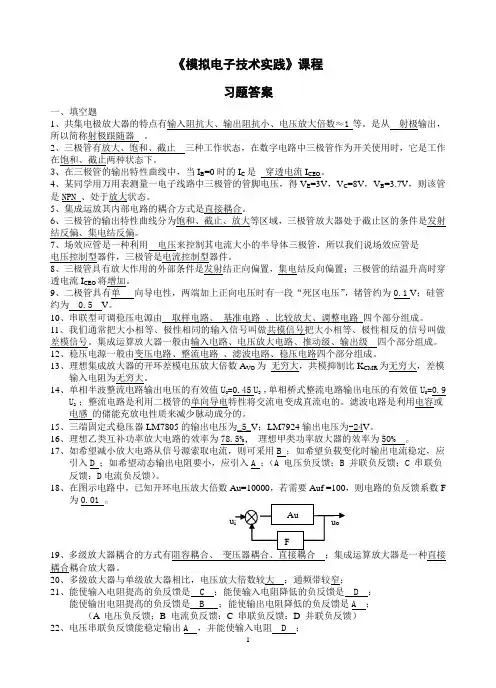

1 《模拟电子技术实践》课程
习题答案
一、填空题
1、共集电极放大器的特点有输入阻抗大、输出阻抗小、电压放大倍数≈1等。是从 射极输出，所以简称射极跟随器 。
2、三极管有放大、饱和、截止 三种工作状态，在数字电路中三极管作为开关使用时，它是工作在饱和、截止两种状态下。
3、在三极管的输出特性曲线中，当IB=0时的IC是 穿透电流ICEO。
4、某同学用万用表测量一电子线路中三极管的管脚电压，得VE=3V，VC=8V，VB=3.7V，则该管是NPN
、处于放大状态。
5、集成运放其内部电路的耦合方式是直接耦合。
6、三极管的输出特性曲线分为饱和、截止、放大等区域，三极管放大器处于截止区的条件是发射结反偏、集电结反偏。
7、场效应管是一种利用
电压来控制其电流大小的半导体三极管，所以我们说场效应管是
电压控制型器件，三极管是电流控制型器件。
8、三极管具有放大作用的外部条件是发射结正向偏置，集电结反向偏置；三极管的结温升高时穿透电流ICEO将增加。
9、二极管具有单 向导电性，两端加上正向电压时有一段“死区电压”，锗管约为0.1 V；硅管约为 0.5 V。
10、串联型可调稳压电源由 取样电路、 基准电路 、比较放大、调整电路 四个部分组成。
11、我们通常把大小相等、极性相同的输入信号叫做共模信号把大小相等、极性相反的信号叫做差模信号。集成运算放大器一般由输入电路、电压放大电路、推动级、输出级 四个部分组成。
12、稳压电源一般由变压电路、整流电路 、滤波电路、稳压电路四个部分组成。
13、理想集成放大器的开环差模电压放大倍数AVO为_无穷大，共模抑制比KCMR为无穷大，差模输入电阻为无穷大。
14、单相半波整流电路输出电压的有效值UO=0.45 U2 ，单相桥式整流电路输出电压的有效值UO=0.9
U2
；整流电路是利用二极管的单向导电特性将交流电变成直流电的。滤波电路是利用电容或电感 的储能充放电性质来减少脉动成分的。
目 录
2015年杭州电子科技大学数字电路考研真题
2014年杭州电子科技大学数字电路考研真题
2013年杭州电子科技大学数字电路考研真题
2012年杭州电子科技大学数字电路考研真题
2011年杭州电子科技大学数字电路考研真题
2010年杭州电子科技大学数字电路考研真题
2009年杭州电子科技大学数字电路考研真题
2008年杭州电子科技大学数字电路考研真题
2007年杭州电子科技大学数字电路考研试题
2006年杭州电子科技大学数字电路考研真题
2005年杭州电子科技大学数字电路考研真题2015
年杭州电子科技大学数字
电路考研真题杭州电子科技大学
2015年攻读硕士学位研究生招生考试
《数字电路》试题
(试题共 四 大题，共8
页，总分150
分)
姓名 报考专业 准考证号
【所有答案必须写在答题纸上，撤在试卷或草稿纸上无效！】
,、单.项选择题(本大题共10小题.每小题3分，木大题丹30分)
F=0
B.
D.C=I,D=O
C. 0P. I1. 今年双II淘宝网上销包额达S71亿元,这个数转换成二进制时位数有
( )位.
A. 36 B. 37 C. 38 D. 39
2. 下列各进制数中，值最大的是( ).
A. [00110101]z B. [3AJ16 C. [56]io D. [0101011UM21HU)
3. 己知F=ABC+CD.选出
A. A"0, BC= i
C. BC=l,D=l
4 1=(
A. A B. A'
5. 逻辑函数F(4B,C) =尸田,48的娘小项表达式为＜ ).
A. F(AlB；C) = En(0,2(4,7) B. F(A,B.C) = Im(l,5,6, 7)
.
C. FUf 0,0 = £»(0,2,3,4) D. F(A, B,C) = Em(2. 4.6,7)
6.
以卜-没有商品的器件是( ).
A,编码器 B,译码器C.敖据选择器D,数据分配器
7. J=K=1的J-K触发器时钟输入频率为10Hz，则Q输出是( ).
。
-可编辑修改- 重庆大学《数字电子技术（Ⅱ）》课程试卷
2012 ~2013 学年第 2 学期
开课学院：电气工程学院 课程号： 考试日期： 2013-6
考试方式： 考试时间： 120 分钟
题号 一 二 三 四 五 六 七 八 总分
分值 20 20 10 10 10 10 10 10
得分
一、设计题（20分）：
采用同步置数的方式，利用74LS160设计365进制的计数器，各位之间为十进制关系。
解：
二、分析题（20分）：
下图为16×4位ROM和同步十六进制加法计数器74LS161组成的脉冲分频电路。在CLK信号作用下，输出波形如图所示。计算ROM中的数据表。
解： 地址输入 数据输出
A3 A2 A1 A0 D3 D2 D1 D0
0 0 0 0
0 0 0 1
0 0 1 0
0 0 1 1
0 1 0 0
0 1 0 1
0 1 1 0
0 1 1 1
1 0 0 0
1 0 0 1
1 0 1 0
1 0 1 1
1 1 0 0
1 1 0 1
1 1 1 0
1 1 1 1 0 0 0 0
0 0 0 0
0 0 1 1
0 1 0 0
0 1 0 1
1 0 1 0
1 0 0 1
1 0 0 0
1 1 1 1
1 1 0 0
0 0 0 1
0 0 1 0
0 0 0 1
0 1 0 0
0 1 1 1
0 0 0 0
三、设计题（10分）：
