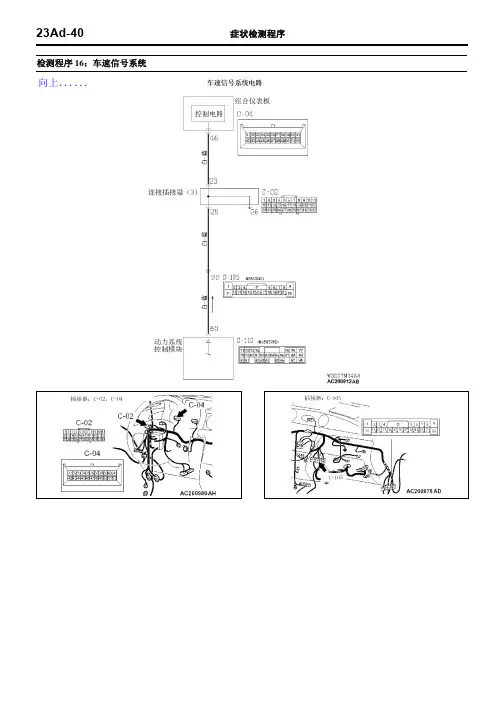

23Ad-40 症状检测程序检测程序16：车速信号系统向上．．．．．．症状检测程序 23Ad-41电路工作原理当汽车行驶时，动力系统控制模块（PCM）根据输出轴转速传感器的输出信号，向组合仪表发送（0~12伏特）的脉冲信号。

组合仪表根据脉冲信号显示车速。

如果车速信号不工作，变速驱动桥就不能正常换档。

注释车速信号电路、车速里程表及PCM可能出现故障。

故障排除提示（可能是由下列项目的故障引起的：）输出轴转速传感器故障车速里程表故障线束或插接器损坏动力系统控制模块（PCM）故障诊断要求专用工具：MB991502：故障诊断仪（MUT-II）步骤1．使用故障诊断仪MB991502读取自动变速器故障码。

注意为了防止损坏故障诊断仪MB991502，在连接和断开故障诊断仪MB991502之前一定将点火开关旋至“LOCK（OFF）”位。

（1）将故障诊断仪MB991502连接到数据连接插接器。

（2）将点火开关旋至“ON”位置。

（3）检查自动变速器故障码。

（4）将点火开关旋至“LOCK（OFF）”位置。

问题：是否设置故障码23？是：参见23Ac-100页的故障码23：输出轴转速传感器系统。

否：转入步骤2。

23Ad-42 症状检测程序步骤2．使用故障诊断仪MB991502检查数据列表第29项：车速信号。

（1）将故障诊断仪MB991502连接到数据连接插接器。

（2）起动发动机。

（3）将故障诊断仪MB991502设置为第29项数据读取模式：车速信号。

车辆以40公里（25英里/小时）的速度行驶时，检查车速里程表与故障诊断仪MB991502显示的车速是否相同。

（4）将点火开关旋至“LOCK（OFF）”位置。

问题：传感器是否工作正常？是：假定该故障是间歇性的。

参见00-6页00组“如何使用故障排除/检修要点”—“如何处理间歇性故障”。

否：转入步骤3。

症状检测程序 23Ad-43步骤3．使用示波器，在PCM插接器C-110处用探针背测方法来检查车速信号波形。
