双绞线制作实验一、实验目的：(1)学会两种双绞线制作方法；(2)掌握剥线/压线钳和普通网线测试仪的使用方法；(3)了解双绞线和水晶头的组成结构；(4)了解各网络设备之间网线连接的特点。
二、实验项目：(1)直通线的制作(2)交叉线制作三、实验准备1、相关知识的准备(1)RJ-45水晶头结构(2)做线工具剥线/压线钳(3)网线测试仪及使用方法（4）双绞线接线标准与接线方法2、实验所需材料及工具（1）若干米超五类双绞线；（2）若干个RJ-45水晶头；（3）剥线压线钳一把；（4）普通网线测试仪一个。
四、实验步骤:1、选线选线也就是准确选择线缆的长度，至少0.6米，最多不超过100米。
2、剥线利用双绞线剥线/压线钳（或用专用剥线钳、剥线器及其他代用工具）将双绞线的外皮剥去2－3厘米。
3、排线按照EIA/TIA568A或EIA/TIA568B标准排列芯线。
4、剪线在剪线过程中，需左手紧握已排好了的芯线，然后用剥线/压线钳剪齐芯线，芯线外留长度不宜过长，通常在1.2-1.4厘米之间。
5、插线插线就是把剪齐后的双绞线插入水晶头的后端。
6、压线压线也就是利用剥线/压线钳挤压水晶头。
7、做另一线头重复2-6步骤做好另一个线头，在操作过程同样要认真、仔细。
8、测线如果测试仪上8个指示灯都依次为绿色闪过，证明网线制作成功。
还要注意测试仪两端指示灯亮的顺序是否与接线标准对应。
9、完成后的网线1．直通双绞线的制作（1）根据需求，截取一段双绞线。
（2）在双绞线的一头，用压线钳剥掉大约1.5cm的外层包装皮（注意不要伤及导线的绝缘层）。
（3）按T568B标准将线序排列好，并将线整理直。
然后，将线剪齐（注意露出的导线长度约1.2cm）如图1-6所示。
图1-6（4）在确信导线的顺序排列无误，将导线排按橙白对引脚1的顺序插入RJ-45头中（注意要插紧，在RJ-45头的末端应清楚的看到导线的铜心），如图1-7所示。
图1-7（5）将插入导线的RJ-45头放入压线钳的RJ-45插座中，如图1-8所示，用力压紧即可。
八根铜导线，为了减少电磁信号的相互干扰，每两根按一定的密度缠绞在一起。
这样，在传输电信号时相互之间辐身出的电波就会相互抵消，有效的消除干扰。
双绞线这个名字也是因为这样的结构而引伸出来的。
在外部，有一层韧性及高的保护外皮保护。
双绞线最早的使用是被用于电话信号的传输，后来才被渐渐引入到数字信号的传输当中，在很久以前，我们基本上都是使用的3类双绞线，最大只能达到16Mbps的带宽，而现在我们在计算机网络中广泛使用的都是超五类双绞线及六类双绞线。
最大能达到1000Mbps的带宽。
双绞线唯一的缺点就是传输距离较短，只能达到100米，所以在布线的时候，如果使用星型拓朴结构，覆盖的范围只能达到200*200米1000M网卡数据传输是双向的，需要使用四对线，即8根芯线。
100M以下，一般使用1、2、3、6，四根线。
按标准是橙色、绿色共四根线。
其中1、3一组，2、6一组4、5为备用线7、8则为电话线T568A标准连线顺序从左到右依次为:1-绿白、2-绿、3-橙白、4-蓝、5-蓝白、6-橙、7-棕白、8-棕。
T568B标准连线顺序从左到右依次为:1-橙白、2-橙、3-绿白、4-蓝、5-蓝白、6-绿、7-棕白、8-棕。
1 输出数据(+)2 输出数据(-)3 输入数据(+)4 保留为电话使用5 保留为电话使用6 输入数据(-)7 保留为电话使用8 保留为电话使用由此可见,虽然双绞线有8根芯线，但在目前广泛使用的百兆网络中，实际上只用到了其中的4根，即第1、第2、第3、第6，它们分别起着收、发信号的作用。
于是有了新奇的4芯网线的制作，也可以叫做1-3、2-6交叉接法，这种交叉网线的芯线排列规则是:网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一端的第6脚，其他脚一一对应即可，也就是在上面介绍的交叉线缆制作方法中把多余的4根线抛开不要。
T568A标准连线顺序从左到右依次为:1-绿白、2-绿、3-橙白、4-蓝、5-蓝白、6-橙、7-棕白、8-棕。

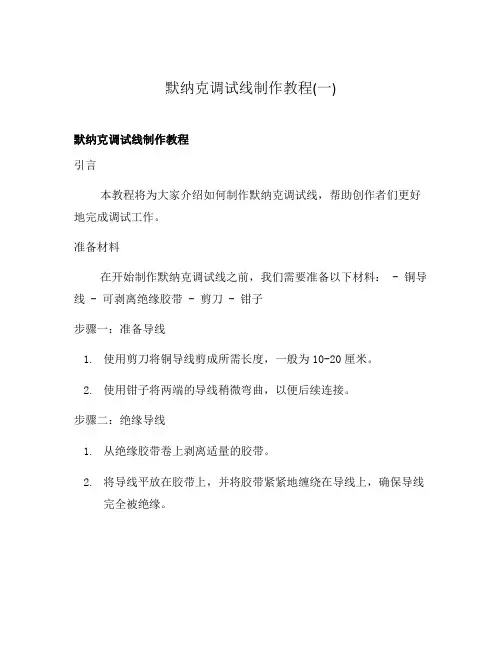

默纳克调试线制作教程(一)
默纳克调试线制作教程
引言
本教程将为大家介绍如何制作默纳克调试线，帮助创作者们更好地完成调试工作。
准备材料
在开始制作默纳克调试线之前，我们需要准备以下材料： - 铜导线 - 可剥离绝缘胶带 - 剪刀 - 钳子
步骤一：准备导线
1.使用剪刀将铜导线剪成所需长度，一般为10-20厘米。
2.使用钳子将两端的导线稍微弯曲，以便后续连接。
步骤二：绝缘导线
1.从绝缘胶带卷上剥离适量的胶带。
2.将导线平放在胶带上，并将胶带紧紧地缠绕在导线上，确保导线
完全被绝缘。
步骤三：连接导线
1.将一根绝缘好的导线的一端连接到待调试的设备上，如电子元器
件的引脚。
2.将另一根绝缘好的导线的一端连接到调试设备上，如示波器的探
头插口。
步骤四：调试工作
1.打开待调试设备和示波器，并确保设备和示波器处于正常工作状
态。
2.相应地使用示波器进行信号测量和调试工作。
注意事项
•在连接导线时，确保导线的两端连接牢固，避免接触不良导致误差。
•使用示波器进行调试时，注意调节示波器的测量参数，以获得准确的测量结果。
总结
通过本教程，我们了解了默纳克调试线的制作步骤，并掌握了使用调试线进行实际调试工作的方法。
希望这份教程能帮助到各位创作者们更好地完成调试任务。
