PLC接线，一文搞懂PLC接线方法和原理今天为大家带来传感器与PLC的接线方法，二十张接线图，是不是超丰厚？快一起来看吧一、概述PLC 的数字量输入接口并不复杂，PLC 为了提高抗干扰能力，输入接口都采用光电耦合器来隔离输入信号与内部处理电路的传输。

因此，输入端的信号只是驱动光电耦合器的内部LED 导通，被光电耦合器的光电管接收，即可使外部输入信号可靠传输。

目前PLC 数字量输入端口一般分单端共点与双端输入，由于有区别，用户在选配外部传感器时接法上需要一定的区分与了解才能正确使用传感器与 PLC 为后期的编程工作和系统稳定奠定基础。

二、输入电路的形式1、输入类型的分类PLC的数字量输入端子，按电源分直流与交流，按输入接口分类由单端共点输入与双端输入，单端共点接电源正极为SINK（sink Current 拉电流），单端共点接电源负极为SRCE（source Current 灌电流）。

2、词语的概述SINK漏型为电流从输入端流出，那么输入端与电源负极相连即可，说明接口内部的光电耦合器为单端共点为电源正极，可接NPN型传感器。

SOURCE源型为电流从输入端流进，那么输入端与电源正极相连即可，说明接口内部的光电耦合器为单端共点为电源负极，可接PNP型传感器。

接近开关与光电开关三、四线输出分 NPN 与 PNP 输出，对于无检测信号时 NPN 的接近开关与光电开关输出为高电平（对内部有上拉电阻而言），当有检测信号，内部NPN 管导通，开关输出为低电平。

对于无检测信号时 PNP 的接近开关与光电开关输出为低电平（对内部有下拉电阻而言），当有检测信号，内部 PNP 管导通，开关输出为高电平。

以上的情况只是针对，传感器是属于常开的状态下。

3、按电源配置类型（1）直流输入电路如图1，直流输入电路要求外部输入信号的元件为无源的干接点或直流有源的无触点开关接点，当外部输入元件与电源正极导通，电流通过R1，光电耦合器内部LED，VD1（接口指示）到COM端形成回路，光电耦合器内部接收管接受外部元件导通的信号，传输到内部处理；这种由直流电提供电源的接口方式，叫直流输入电路；直流电可以由PLC内部提供也可以外接直流电源提供给外部输入信号的元件。

为了电气接线的实际需要电工会把接线端子拼接成一组接线端子排它们在性能上是一样的只是在形态上发生了一丝的变化
PLC端子排接线图解
|2014-2-22 20:30
接线端子排通常是由多片端子并排安装在导轨上组成的。每片接线端子的两个接口是短接的，根据需备连接一起。
PLC通过端子排与外围设备连接的示意图见图所示。也可以采用编码呼应法标注各端子接线。
备注：为了电气接线的实际需要电工会把接线端子拼接成一组接线端子排,它们在性能上是一样的只是在形态上发生了一丝的变化。

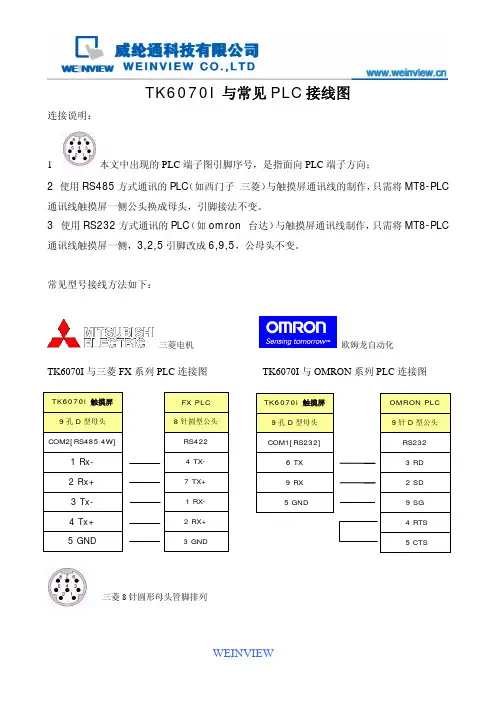

TK6070I与常见PLC接线图
连接说明：
1、本文中出现的PLC端子图引脚序号，是指面向PLC端子方向；
2、使用RS485方式通讯的PLC（如西门子、三菱）与触摸屏通讯线的制作，只需将MT8-PLC 通讯线触摸屏一侧公头换成母头，引脚接法不变。

3、使用RS232方式通讯的PLC（如omron、台达）与触摸屏通讯线制作，只需将MT8-PLC 通讯线触摸屏一侧，3,2,5引脚改成6,9,5，公母头不变。

常见型号接线方法如下：
三菱电机
欧姆龙自动化
TK6070I与三菱FX系列PLC连接图TK6070I与OMRON系列PLC连接图
TK6070i 触摸屏FX PLC 9孔D型母头8针圆型公头COM2[RS485 4W] RS422
1 Rx- 4 TX-
2 Rx+ 7 TX+
3 Tx- 1 RX-
4 Tx+ 2 RX+
5 GND 3 GND
三菱8针圆形母头管脚排列TK6070i 触摸屏
9孔D型母头COM1[RS232]
6 TX
9 RX
5 GND
西门子自动化
台达机电
TK6070I 与S7200/S7300系列PLC 连接图 TK6070I 与DELTA 系列PLC 连接图
8针Din 圆形母头管脚排列
松下电工（Matsushita Electric ）
永宏机电
TK6070I 与松下FP 系列PLC 连接图 TK6070I 与FBs plc 连接图
5针圆形母头管脚排列(Mini Din 5 Pin)
FBs PLC 4针圆型公头 RS232 4 RD 3 SD 2 SG
4针圆形母头管脚排列。

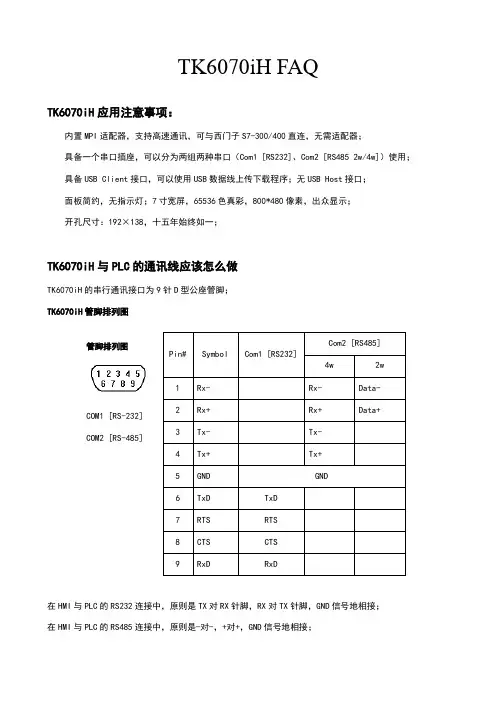

TK6070iH FAQTK6070iH应用注意事项：内置MPI适配器，支持高速通讯，可与西门子S7-300/400直连，无需适配器；具备一个串口插座，可以分为两组两种串口（Com1 [RS232]、Com2 [RS485 2w/4w]）使用；具备USB Client接口，可以使用USB数据线上传下载程序；无USB Host接口；面板简约，无指示灯；7寸宽屏，65536色真彩，800*480像素，出众显示；开孔尺寸：192×138，十五年始终如一；TK6070iH与PLC的通讯线应该怎么做TK6070iH的串行通讯接口为9针D型公座管脚；TK6070iH管脚排列图管脚排列图COM1 [RS-232] COM2 [RS-485]Pin#Symbol Com1 [RS232]Com2 [RS485]4w2w 1Rx-Rx-Data-2Rx+Rx+Data+ 3Tx-Tx-4Tx+Tx+5GND GND6TxD TxD7RTS RTS8CTS CTS9RxD RxD在HMI与PLC的RS232连接中，原则是TX对RX针脚，RX对TX针脚，GND信号地相接；在HMI与PLC的RS485连接中，原则是-对-，+对+，GND信号地相接；原来使用的RS485 2W/4W,RS232 COM1连接的通讯线，如何转换原使用RS485 2W COM1（如Siemens S7-200 RS485 2W连接）：将原有线缆HMI端的公头转换为母头，在EB8000上将原有的COM1[RS485 2W]更改为COM2[RS485 2W];原使用RS485 4W COM1（如Mitsubishi RS485 4W线连接）：将原有线缆HMI端的公头转换为母头，在EB8000上将原有的COM1[RS485 4W]更改为COM2[RS485 4W];原使用RS232 COM1（如OMRON RS232连接）：由于针脚定义不同，原来使用COM1与欧姆龙PLC通讯线不可续用；需要重新按照针脚做线。
