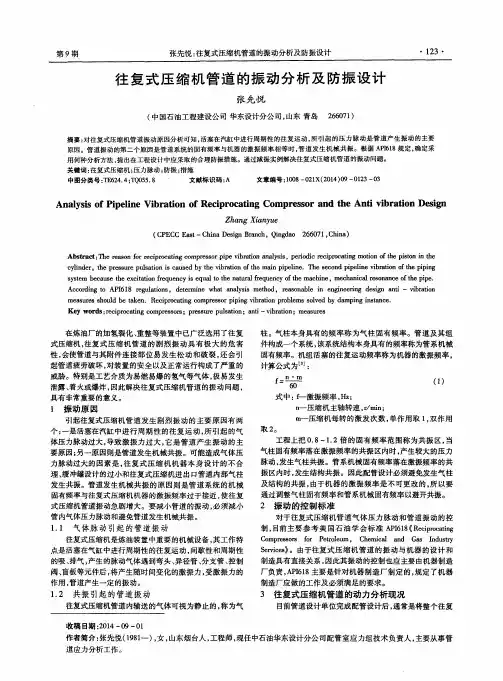

往复式压缩机管线振动数值分析

往复式压缩机出口管道振动分析及消振措施研究刖H管道振动是往复式压缩机出口管线常见的故障之一。

往复式压缩机是炼油和化工装置中的重要设备。

其出口管道的振动对安全生产是一个很大的威胁。

它会引起:(1) 管道的疲劳损伤，尤其可能使小口径管道损坏；(2)管道保温材料的破损；(3)测量仪表及导管的损坏和控制系统误动作；(4)管道摆动或振动以及噪声对人的影响等。

强烈的管道振动使得管路附件的连接部位发生松动和破裂，轻则造成泄漏，重则引起爆炸。

通常引起往复式压缩机出口管道振动的原因往往很复杂，只有通过正确诊断和分析，才能找出引起管道振动的主要原因，并采取有效的措施消除隐患。

因此，管道设讣时必须充分重视管道振动的消除和控制。

对出现强烈振动的管道，需要分析原因，采取减振措施。

1、管道振动原因分析压缩机气体管道系统主要有3个振动源：(1) 气流压力脉冲在管件处冲击振动；(2) 管道内气柱的振动(共振)；(3) 管道的机械振动；(1)气流压力脉动往复式压缩机工作特点是吸、排气流呈间歇性和周期性。

因此会激发进、出口管道内的流体呈脉动状态，使管内流体参数随位置及时间作周期性变化，这种现象称为气流脉动。

管道内气流压力随时间变化的情况如图1所示。

压力脉动越大，管道振动的振幅和动应力越大。

脉动气流会严重影响阀门的正常开关，还会引起管系机械振动，使管件疲劳破坏而发生泄漏，其至造成火灾爆炸等严重事故。

往复式压缩机的气流压力脉动除了可能引起气柱共振之外，管道中的压力和速度波动在管道的转弯处、截面变化处和各种阀件、盲板处还可能产生冲击作用，引起管道振动和噪声。

下图所示的一段等截面管弯头，设弯管的直径为d,弯管的转角B,弯管进气口处的压力为P。

1. 压力脉动的消减措施(1) 避开气柱共振。

消减气流脉动，首先应避免气柱共振。

要进行气柱固有频率的讣算，使气柱固有频率与活塞激发频率错开。

(2) 采用合理的吸排气顺序。

通过改进汽缸的结构和配置，)气，采用合理的吸、排气顺序，使压缩机较均匀地向管道排(吸可以达到减小气流压力脉动的U的。

往复式压缩机气流脉动与管路振动问题分析与解决王建刚3　李志刚(兰州石化合成橡胶厂)摘　要　针对往复式乙烯压缩机管网振动严重超标的问题,通过测量振动值、分析振动原因,采取重新布管、增加缓冲罐等措施,使管线振动情况得以明显改善。

关键词　往复式压缩机　管道振动中图分类号　T Q051121 文献标识码　B 文章编号　025426094(2009)0420384202 往复式乙烯压缩机为兰州石化合成橡胶厂苯乙烯车间分子筛装置的关键设备之一,是为整个烷基化反应系统提供符合压力要求的乙烯。

该设备于2004年6月投产运行,投产后压缩机管网振动严重超标,压缩机系统故障频繁。

针对以上情况,笔者对2台乙烯压缩机组进、出口管线进行了振动测量和振动分析,根据分析结果,制定相应的减振措施,解决了振动超标问题。

1　乙烯压缩机参数及故障情况乙烯压缩机相关参数如下:型号　L W23/44形式　L型复动式无油润滑乙烯压缩机气体成分　乙烯C2H499%,C2H6、C3H8等1%驱动方式　三相感应电动机皮带轮传动流量　12m3/m in吸入压力　1MPa排出压力　4.4MPa乙烯压缩机系统故障的主要表现为:a.因管线振动,影响管路上仪表的正确示值,甚至在运行之初,各流量仪表和安全监控仪表无法正常显示,直接影响装置的安全稳定生产。

b.由于管线振动严重,管线上法兰联接螺丝易松动,造成乙烯气体自法兰处外漏,由于乙烯气体具有易燃易爆性,严重威胁装置的安全生产。

c.管线的振动也导致管线焊缝疲劳损伤加剧,2005年6月一处弯头对接焊缝开裂,装置被迫紧急停车,对所有乙烯管线进行100%无损伤探伤。

停车和探伤期间造成分子筛单元无法完成生产计划,也严重影响了下游装置的平稳运行。

2　振动振幅测量及数据分析2.1　压缩机振动评价标准参考I S O1081626标准和日本西南研究所做出的一个允许的管道振动基准,确定压缩机及管网的实际振动振幅应小于280μm。

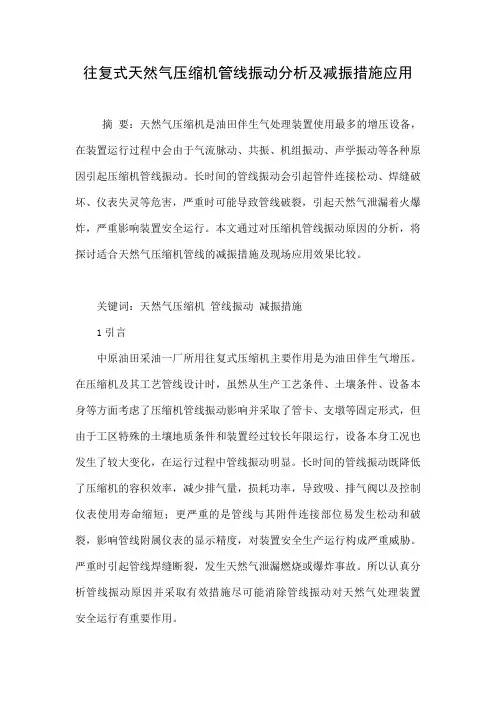

往复式天然气压缩机管线振动分析及减振措施应用摘要：天然气压缩机是油田伴生气处理装置使用最多的增压设备，在装置运行过程中会由于气流脉动、共振、机组振动、声学振动等各种原因引起压缩机管线振动。

长时间的管线振动会引起管件连接松动、焊缝破坏、仪表失灵等危害，严重时可能导致管线破裂，引起天然气泄漏着火爆炸，严重影响装置安全运行。

本文通过对压缩机管线振动原因的分析，将探讨适合天然气压缩机管线的减振措施及现场应用效果比较。

关键词：天然气压缩机管线振动减振措施1引言中原油田采油一厂所用往复式压缩机主要作用是为油田伴生气增压。

在压缩机及其工艺管线设计时，虽然从生产工艺条件、土壤条件、设备本身等方面考虑了压缩机管线振动影响并采取了管卡、支墩等固定形式，但由于工区特殊的土壤地质条件和装置经过较长年限运行，设备本身工况也发生了较大变化，在运行过程中管线振动明显。

长时间的管线振动既降低了压缩机的容积效率，减少排气量，损耗功率，导致吸、排气阀以及控制仪表使用寿命缩短；更严重的是管线与其附件连接部位易发生松动和破裂，影响管线附属仪表的显示精度，对装置安全生产运行构成严重威胁。

严重时引起管线焊缝断裂，发生天然气泄漏燃烧或爆炸事故。

所以认真分析管线振动原因并采取有效措施尽可能消除管线振动对天然气处理装置安全运行有重要作用。

2 压缩机管线振动原因天然气压缩机主要工艺管线有循环水系统管线、润滑油系统管线和天然气压缩关系。

由于压缩机水、油系统压力一般低于天然气管线，而天然气管线中二级排气管线压力较一级进气、一级排气和二级进气压力高，同时大量现场实践也证明压缩机二级排气管线是所有管线中振动最为明显的，所以以二级排气管线为分析对象对整套管路进行分析。

选取的压缩机是两级往复式压缩机，由电动机驱动，从结构可分电动机、机身部分和压缩部分。

机组的电动机通过靠背轮和压缩部分的曲轴相连。

压缩部分有两级4缸，呈180℃对称平衡布置曲轴两边，电动机产生的动力通过靠背轮和曲轴连杆机构传递给压缩机做功。

往复式压缩机管道振动分析往复式压缩机是一种常见的工业设备，用于将气体压缩为高压气体。

在使用过程中，往复式压缩机管道振动是一个值得关注的问题。

管道振动会引起噪音、机械磨损和性能下降，甚至可能导致设备损坏。

因此，对往复式压缩机管道振动进行分析和评估是非常重要的。

1.涡流振动：涡流振动是由于流体通过管道时在阻力作用下产生的涡旋，引起管道的激烈振动。

涡流振动通常在压缩机进气和排气口附近发生，特别是在高速流体通过窄缝时。

2.压力脉动：压力脉动是由于气体在管道中的压缩和膨胀引起的。

往复式压缩机的排气过程中，气体经过多次膨胀和压缩，使得管道中的气体产生不稳定的压力脉动，引起管道振动。

3.特征频率振动：特征频率振动是由于管道结构本身的特性引起的。

例如，管道的自然频率与往复式压缩机的运行频率相接近时，会引起共振现象，使得管道振动加剧。

针对以上原因，可以采取一些措施来分析和减小往复式压缩机管道振动。

首先，可以采用模态分析的方法，通过对管道系统的振动模态进行计算和分析，得到管道系统的振动特性。

模态分析可以帮助确定管道自由振动的频率和模态形态，并通过合适的改善措施来避免特征频率振动。

此外，还可以使用有限元分析方法对管道系统进行模拟，以预测和减小管道振动。

其次，在设计和安装阶段，需要合理选择和设计管道的支撑方式。

合理的支撑结构可以减小管道振动的振幅，并降低管道传递给其他设备的振动幅值。

另外，可以通过调整往复式压缩机的工作参数来减小压力脉动和涡流振动。

例如，可以调整压缩机的排气阀的开关时间和扭矩大小，使得气体压缩和释放的过程更加平稳。

最后，定期进行管道和设备的维护检查，及时修复和更换老化、磨损或损坏的部件。

及时发现问题并采取措施可以减小管道振动的发生和影响范围。

总之，往复式压缩机管道振动分析是一个复杂的工程问题，需要综合考虑涡流振动、压力脉动和特征频率振动等多种因素。

对管道振动的认真分析和评估可以帮助减小振动对设备的不良影响，并提高设备的稳定性和性能。

现今随着生产规模的扩大，使得石化行业当中的装置逐渐大型化，为此需要更加重视起使用设备的质量性和稳定性，使得设备在使用过程中有着较高的效率。

同时由于往复压缩机的特征，使得在操作过程中会有一定的管线振动，这种管线的振动会影响到设备的运行。

一、振动分类以及机理现阶段对于往复压缩机管线的振动研究表明，其由于气流的压力会导致一定程度的振动。

而由于脉动流体在管线内进行运输的过程中，在经过管道的弯头、异径管以及分支管和阀门位置时随着时间的推移而产生一定程度的激振力，受到这种激振力的影响，使其在管线当中产生了较为明显的机械作用力，为此在管道内的整体机械系统当中，在没有机械力的作用下产生的振动造成了振动现象，这与由于气流的压力所造成的原因共同形成了振动的外在和内在表现。

同时随着管线内的压力脉动值的升高，其管道内的振动频率也会随着升高，具体变现为更高的振幅。

在往复式压缩机的工作当中，也有着不可避免的振动发生。

例如由于工作当中需要进行间歇式的吸气和排出相关介质，进而就会产生出较为明显的振动，这总种振动的类型也是不可避免的，同时也是一种最为复杂的振动方式。

在对这种振动类型的研究发现，其振动的机理呈现着多种模式并存的情况。

现阶段可以分为四种典型的类型。

1.首先是在工作当中由于往复式压缩机所具有的动不平衡机理，使得设备会与连接到压缩机上的管道以及管道内的介质产生较为明显的振动。

2.在往复式压缩机的工作当中，会由于进行的吸入和排出气体会造成管中气柱的振动。

3.气柱的压力脉动也能够引起一定程度上的振动发生。

4.在管道上节流当中，以及启闭元件之间，会由于相互作用而产生介质的涡流，从而造成一定程度的振动。

在发生了管道的振动现象分析当中，由于管道内部的动不平衡机理振动，是由于往复式压缩机在设计过程中，工艺就是属于对动平衡式，为此在解决这种振动的发生，就可以在对压缩机设计的过程中，重视对往复运动的相关元件的进行质量方面的配重平衡处理，就能够有效的解决出现的振动。

往复式压缩机管道振动分析及对策摘要：往复式压缩机是一种广泛使用的压缩机。

它的振动分析和对策研究具有非常高的价值。

随着科学和技术的发展和进步，往复式压缩机存在几个问题。

例如，像往复式压缩机这样的管道振动问题不仅存在于应用中，而且存在于管道设计和安装中。

已经存在的管道振动问题与正常使用的往复式压缩机有关，如果处理不当，这将严重阻碍往复式压缩机的发展。

关键词：往复式；压缩机；管道振动；对策0 引言随着我们经济技术的进步，压缩机大大提高了人类的生活水平、工作水平和实验环境。

这些先进的科学和技术进步对生活产生了类似于噪音污染的负面影响。

现代空气压缩机在日常生活中广泛使用。

这些压缩机通常会干扰我们的工作，影响我们的生活和学习。

因此，需要研究压缩机振动的原因和对策。

1 往复式压缩机工作原理一般来说，往复式压缩机通常由独立的部件、操作单元、旋转连接器和辅助系统组成。

往复式压缩机的结构如下:1.排气阀；2.气缸；3.活塞；4.活塞杆；5.十字头；6.连杆；7.曲轴；8.吸气阀；9.气阀弹簧图1 往复式压缩机结构示意图压缩机和输送装置的主要部件是动力的主要组成部分，使动力在驱动水平上直接旋转成另一种运动，允许活塞做另一种运动，并在排气过程中继续更换气泵和压缩机。

2 往复式压缩机振动原因及危害2.1 往复式压缩机产生振动的原因往复式压缩机的运行特点是气缸内活塞的往复式运动，进气和排气是间歇性的，导致压力、速度等的周期性变化。

脉动气流与曲线、阀门、盲板等接触，产生随时间变化的激励力，引起管道振动。

由于脉动速度不到激发力的10%，管道中的振动来源是压力的脉动。

由于压力脉动，往复式压缩机的管道必须振动，但为了不损坏管道，则不需要太大的振动。

因此，管道振动的原因是两件事:第一，大气脉冲增加和激动力增加。

这是因为机器的设计不合理，管道中的缓冲条纹会引起气体柱的共鸣。

第二个是传送带的结构共振。

这主要是因为管道结构接近设备的频率，管道振动增加。

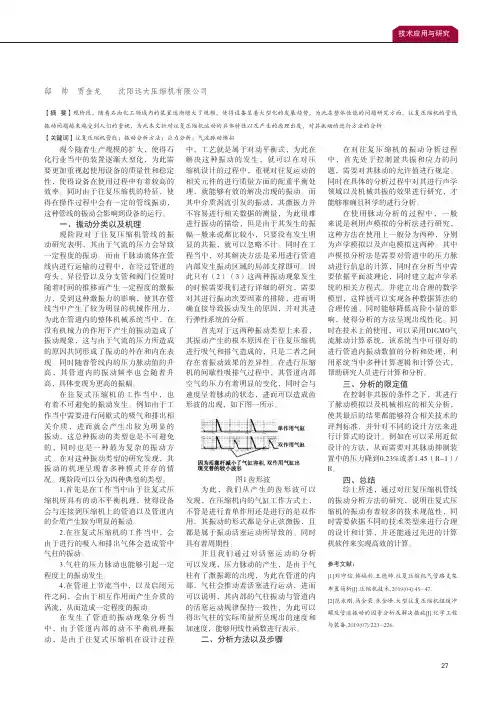

往复式压缩机振动数学模型分析研究【摘要】本文研究了往复式压缩机振动数学模型分析，通过建立数学模型，并对其振动特性进行分析。

通过参数优化研究和非线性动力学特性分析，深入探讨了压缩机振动的规律性。

实验验证部分验证了数学模型的准确性和可靠性。

在总结了往复式压缩机振动数学模型分析研究的意义，并总结了研究成果。

未来研究展望了在该领域的潜在研究方向和挑战。

本研究对往复式压缩机振动问题的研究具有重要意义，为相关领域的工程应用提供了可靠的理论基础和方法支持。

【关键词】往复式压缩机、振动、数学模型、分析、研究、建立、特性、参数优化、非线性动力学、实验验证、意义、成果总结、未来研究展望1. 引言1.1 往复式压缩机振动数学模型分析研究往复式压缩机振动是制冷系统运行中常见的问题，会影响系统的工作效率和稳定性。

为了更好地理解和控制往复式压缩机振动，需要建立相应的数学模型进行分析研究。

在往复式压缩机振动数学模型分析研究中，我们需要考虑往复式压缩机的结构特点、工作原理和振动机理。

通过建立数学模型，可以对往复式压缩机的振动特性进行研究和分析，从而找到影响振动的关键参数和因素。

通过对往复式压缩机振动特性的分析，可以进一步进行参数优化研究，找到最佳的参数组合，降低振动幅度，提高系统稳定性。

还可以分析系统的非线性动力学特性，了解系统在不同工况下的振动特性，为系统设计和优化提供参考。

我们将通过实验验证数学模型的准确性和可靠性，检验研究成果的可行性和实用性。

通过这一系列的研究，可以更好地认识往复式压缩机振动问题，为相关领域的工程实践提供理论依据和技术支持。

2. 正文2.1 数学模型建立往复式压缩机的振动数学模型是对其振动特性进行深入研究的基础，是理解和优化压缩机振动行为的关键。

数学模型建立的过程中，需要考虑诸如压缩机的结构特性、材料性质、工作条件等因素，以确保模型能够准确反映实际情况。

在建立数学模型时，首先需要进行系统的力学分析，考虑压缩机各部件之间的相互作用力，包括惯性力、弹性力、摩擦力等。

往复式压缩机管线振动原因分析及对策[摘要]北I-1深冷站采用的是JGD/4-3型往复式压缩机，其出口管道的振动对安全生产是一个很大的威胁，本文主要探讨往复式压缩机及其附属设备和管线的共振的原因，并结合实际以增加管架和支撑等方法削弱振动，取得了良好的效果。

【关键词】往复式压缩机；管线振动北I-1深冷站采用的是JGD/4-3型往复式压缩机，其出口管道的振动对安全生产是一个很大的威胁。

压缩机的管线振动可能引起：（1）管道的疲劳损伤，尤其可能使小口径管道损坏；（2）管道保温材料的破损；（3）测量仪表及导管的损坏和控制系统误动作；（4）管道摆动或振动以及噪声对人的影响等。

强烈的管道振动使得管路附件的连接部位发生松动和破裂，轻则造成泄漏，重则引起爆炸。

因此，管道设计时必须充分重视管道振动的消除和控制。

对出现强烈振动的管道，需要分析原因，采取减振措施。

一、振动原因分析引起往复式压缩机机组和管路振动的原因通常有二：一是由于运动机构的动力平衡性差或基础设计不当而引起；二是由于气流脉动激发了管道的机械振动。

如果气流脉动激振频率与设备固有频率互相作用就会发生共振现象，有可能发生突然断裂等恶性事故。

1、压缩机振动压缩机主机和电动机以及管道等相关附属设备在生产运行过程中互相影响，构成一个相对完整的系统。

压缩机振动的诱发原因是由于水泥基础质量存在缺陷，施工过程中二次灌浆时砼没有很好的融合牢固。

北I-1深冷站的4台往复式压缩机是美国汉诺华公司组装成撬运抵安装的，出厂时均对压缩机组进行过振动平衡测试。

但是2009年6月深冷装置检修的时候在压缩机三级出口管线去三级水冷器之间处加装了一个除尘除油过滤器，破坏了机组本身的平衡，因此振动增大。

2、管道振动（1）气流脉动激振力引起的管线振动往复式压缩机引起振动的主要原因是管道内气流的压力脉动，在运转过程中，吸排气呈间歇性、周期性变化，将引起气流的压力脉动，称为气流脉动。

事实说明，管道内气体压力脉动对管道具有破坏性作用，使压缩机管道发生强烈振动。

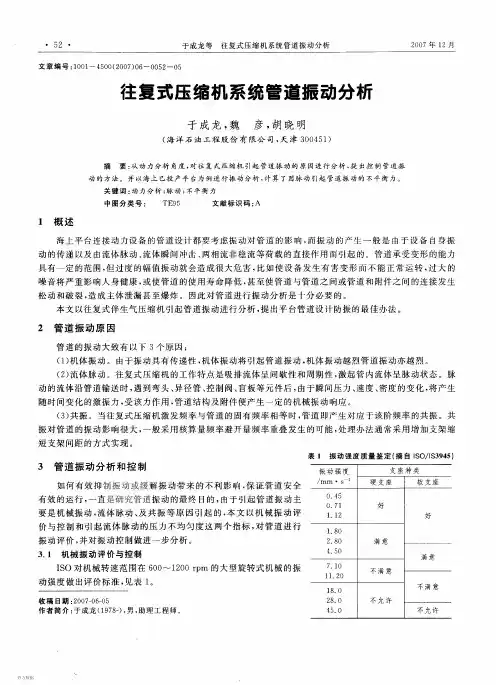

往复式压缩机管道系统振动分析与控制管道系统振动会给设备运行和工作环境带来很多负面影响，如噪音、震动、设备磨损等。

因此，需要对往复式压缩机管道系统进行振动分析与控制。

首先，对于往复式压缩机管道系统振动问题的原因分析。

往复式压缩机的工作过程中存在气体脉动、谐振共振和机械震动等问题，这些问题都可以导致管道系统振动。

例如，气体脉动会引起管道内气体的压力波动，进而导致管道振动；谐振共振则是指在一定频率下，管道系统与其他机械部件的振动相互耦合；机械震动则来自于往复式压缩机本身的振动。

其次，针对往复式压缩机管道系统振动问题的一些解决方法。

首先，可以通过增加管道的刚度来抑制振动，如在管道上加装弯头、支架等设备来增加管道的刚度。

其次，可以通过使用减振器来控制振动，减振器可以吸收振动能量，减小振动的传递。

另外，合理设计管道系统结构和布局也可以减少或避免振动问题的发生。

最后，对于往复式压缩机管道系统振动的控制方法。

一方面，需要在设计阶段就考虑到振动问题，合理设计往复式压缩机管道系统的结构和布局，减少振动产生的可能性。

另一方面，可以采取必要的振动监测与控制措施，如使用振动传感器监测管道系统的振动状态，采取合适的控制措施来减少振动。

总之，往复式压缩机管道系统振动是一个需要重视的问题，它会给设备运行和工作环境带来很多负面影响。

因此，需要进行振动分析与控制，既要在设计阶段就考虑到振动问题，又要采取必要的措施来减少振动。

这
将有助于提高往复式压缩机管道系统的稳定性和可靠性，并提升设备的工作效率和寿命。
