Deform-3D(version6.1)使用步骤Deform—3D是对金属体积成形进行模拟分析的优秀软件,最近几年的工业实践证明了其在数值模拟方面的准确性,为实际生产提供了有效的指导。
Deform—3D的高度模块化、友好的操作界面、强大的处理引擎使得它在同类模拟软件中处于领先地位。
以下将分为模拟准备、前处理、求解器、后处理四部分简要介绍Deform—3D的使用步骤。
一、模拟准备模拟准备阶段主要是为模拟时所用的上模、下模、坯料进行实体造型,装配,并生成数据文件。
实体造型可通过UG、Pro-e、Catia、Solidworks等三维作图软件进行设计,并按照成形要求进行装配,最后将装配体保存为STL格式的文件。
该阶段需要注意的是STL格式的文件名不能含有中文字符;另外对于对称坯料,为了节省求解过程的计算时间并在一定程度上提高模拟精度(增加了网格数量),可把装配体剖分为1/4,1/8或更多后再进行保存。
二、前处理前处理是整个数值模拟的重要阶段,整个模拟过程的工艺参数都需要在该阶段设置,各参数设置必须经过合理设置后才能保证模拟过程的高效性和模拟结果的准确性。
首先打开软件,新建(new problem)→选择前处理(Deform-3D preprocessor)→在存放位置(Problem location)选项卡下选择其他(other location)并浏览到想要存放deform 模拟文件的文件夹→下步的problem name可任意填写。
注意:所有路径不能含有中文字符。
simulation controls)→改变单位(units)为SI,接受弹出窗口默认值;选中模式(mode)选项卡下热传导(heat transfer)。
导入坯料、模具并设置参数:导入毛坯:1、general:通常采用刚塑性模型即毛坯定义为塑性(plastic),之后导入的模具定义为刚性(rigid);温度(temperature):根据成形要求设定坯料预热温度(温热成形时一定注意);材料(material):点击load选择毛坯材料,若材料库中没有对应的材料可选择牌号相近的。
实验一:挤压变形过程数值模拟题目:工艺参数•锻造速度:5mm/s•摩擦系数:剪切摩擦,0.2材料:AL-5083要求•独立完成模拟过程分析,写出详细的分析报告•给出盘形件的等效应力、等效应变及流线分布图•给出载荷曲线答:(1)一、以UG软件作出锻件的三维实体图如图所示,算得其体积V=7086.4369mm3。
从而选择的毛坯为:Φ=25mm,H=15m进行锻造。
二、用CAD软件画出1/2的毛坯、上模、下模平面图,如下图所示:毛坯上模下模(2):建模过程:将单位定义为公制。
坯料的参数设计,首先定义坯料对坯料进行网格划分:(600个网格)定义材料为AL-5083:定义坯料的边界条件:上模的参数设计:上模定义为刚体下压速度为5mm/s:定义下模,刚体材料调整上模、坯料和下模的位置:定义摩擦系数为0.2:定义步长为0.0158mm/s:对模型进行检查、保存,然后进行计算:(3)后处理结果分析:锻件模拟结果如下,可以看到模腔填充完整,但产生少量飞边。
一、等效应力分析:从应力图可以看到红色区域内承受较大的应力。
二、等效应变:分析:从应变图可以看出在坯料的圆角附近区域,其应变值较大。
三、速度场矢量图:分析:从流线图可以看出,坯料向上下两凹腔和分型面出流动。
四、载荷——行程图:分析:从图中可以看出,开始时随着上模的下行载荷缓慢增加,当坯料圆柱外表面与上下模接触后,载荷随着上模的下行急剧增加,当坯料充满模腔时,载荷达到最大值。
五:流线图:分析:从图中可以看出在坯料中部流线变形很小,随着半径的增大流线越往外弓曲。
实验二:非等温问题数值模拟问题:用实验一的模型对坯料,上下模在锻后温度进行模拟。
其中坯料材料选择AlMgMn ,温度选择3000C ,模具材料选择D5-1U ,温度为1000C 。
(1)具体建模过程如实验一所示,主要区别是对模具的网格划分和坯料与模具、模具与环境、坯料与环境的热交换。
上下模网格划分都是200格,热交换定义如下图:坯料与模具热交换定义:对建立的模型进行检查、保存并计算:(2)后处理:模拟结果如下图所示:有图可以看出,锻件充型完好。
实验一:挤压变形过程数值模拟题目:工艺参数•锻造速度:5mm/s•摩擦系数:剪切摩擦,0.2材料:AL-5083要求•独立完成模拟过程分析,写出详细的分析报告•给出盘形件的等效应力、等效应变及流线分布图•给出载荷曲线答:(1)一、以UG软件作出锻件的三维实体图如图所示,算得其体积V=7086.4369mm3。
从而选择的毛坯为:Φ=25mm, H=15m进行锻造。
二、用CAD软件画出1/2的毛坯、上模、下模平面图,如下图所示:毛坯上模下模(2):建模过程:将单位定义为公制。
坯料的参数设计,首先定义坯料对坯料进行网格划分:(600个网格)定义材料为AL-5083:定义坯料的边界条件:上模的参数设计:上模定义为刚体下压速度为5mm/s:定义下模,刚体材料调整上模、坯料和下模的位置:定义摩擦系数为0.2:定义步长为0.0158mm/s:对模型进行检查、保存,然后进行计算:(3)后处理结果分析:锻件模拟结果如下,可以看到模腔填充完整,但产生少量飞边。
一、等效应力分析:从应力图可以看到红色区域内承受较大的应力。
二、等效应变:分析:从应变图可以看出在坯料的圆角附近区域,其应变值较大。
三、速度场矢量图:分析:从流线图可以看出,坯料向上下两凹腔和分型面出流动。
四、载荷——行程图:分析:从图中可以看出,开始时随着上模的下行载荷缓慢增加,当坯料圆柱外表面与上下模接触后,载荷随着上模的下行急剧增加,当坯料充满模腔时,载荷达到最大值。
五:流线图:分析:从图中可以看出在坯料中部流线变形很小,随着半径的增大流线越往外弓曲。
实验二:非等温问题数值模拟问题:用实验一的模型对坯料,上下模在锻后温度进行模拟。
其中坯料材料选择AlMgMn,温度选择3000C,模具材料选择D5-1U,温度为1000C。
(1)具体建模过程如实验一所示,主要区别是对模具的网格划分和坯料与模具、模具与环境、坯料与环境的热交换。
上下模网格划分都是200格,热交换定义如下图:坯料与模具热交换定义:对建立的模型进行检查、保存并计算:(2)后处理:模拟结果如下图所示:有图可以看出,锻件充型完好。
Deform培训教程-(特殊条款版)Deform培训教程引言Deform是一款功能强大的有限元分析软件,广泛应用于结构工程、机械制造、航空航天等领域。
本教程旨在帮助初学者快速掌握Deform软件的基本操作,了解有限元分析的基本原理,并能运用Deform软件解决实际问题。
通过本教程的学习,读者将能够熟练使用Deform软件进行前处理、求解和后处理操作,为后续深入学习Deform的高级功能打下基础。
第一章:Deform软件概述1.1Deform软件简介Deform软件是由美国ScientificFormingTechnologiesCorporation(SFTC)开发的一款专业的有限元分析软件。
它主要用于金属塑性成形过程的模拟分析,如锻造、挤压、拉拔、轧制等。
Deform软件具有强大的前处理、求解和后处理功能,能够模拟金属在复杂应力条件下的塑性变形行为,为工程师提供有力的设计依据。
1.2Deform软件的特点(1)基于有限元方法:Deform软件采用有限元方法进行求解,具有较高的计算精度和可靠性。
(2)强大的前处理功能:Deform软件提供了丰富的几何建模、网格划分、材料属性定义等功能,方便用户快速建立分析模型。
(3)高效的求解器:Deform软件采用自适应网格技术,能够自动调整网格密度,提高计算效率。
(4)丰富的后处理功能:Deform软件提供了多种后处理工具,如应力、应变、温度等云图显示,以及动画演示等,方便用户分析计算结果。
第二章:Deform软件基本操作2.1软件安装与启动(1)Deform软件安装包,按照提示完成安装。
(2)启动Deform软件,进入主界面。
2.2建立分析模型(1)导入几何模型:通过文件菜单导入外部几何模型,或使用内置建模工具创建几何模型。
(2)定义材料属性:根据实际材料性能,设置材料属性参数。
(3)划分网格:对几何模型进行网格划分,有限元网格。
(4)设置边界条件:根据实际工况,设置模型的边界条件,如位移、力、温度等。

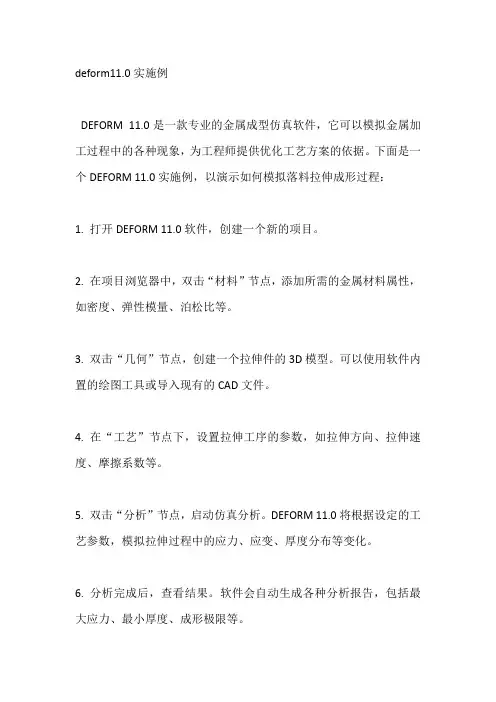

deform11.0实施例
DEFORM 11.0是一款专业的金属成型仿真软件,它可以模拟金属加工过程中的各种现象,为工程师提供优化工艺方案的依据。
下面是一个DEFORM 11.0实施例,以演示如何模拟落料拉伸成形过程:
1. 打开DEFORM 11.0软件,创建一个新的项目。
2. 在项目浏览器中,双击“材料”节点,添加所需的金属材料属性,如密度、弹性模量、泊松比等。
3. 双击“几何”节点,创建一个拉伸件的3D模型。
可以使用软件内置的绘图工具或导入现有的CAD文件。
4. 在“工艺”节点下,设置拉伸工序的参数,如拉伸方向、拉伸速度、摩擦系数等。
5. 双击“分析”节点,启动仿真分析。
DEFORM 11.0将根据设定的工艺参数,模拟拉伸过程中的应力、应变、厚度分布等变化。
6. 分析完成后,查看结果。
软件会自动生成各种分析报告,包括最大应力、最小厚度、成形极限等。
7. 根据分析结果,优化工艺参数,如调整拉伸速度、增加润滑等,以提高成形质量。
8. 若需进一步优化,可以重复步骤5和6,直至达到满意的成形效果。
9. 最后,将优化后的工艺方案应用于实际生产,以提高金属拉伸成品的质量。
这个实施例仅是DEFORM 11.0软件应用的一个简要概述。
实际上,DEFORM 11.0还具备丰富的功能,可以模拟多种金属成型工艺,为工程师提供全面的工艺优化解决方案。
deform热锻模拟实例1. 简介热锻是一种常用的金属加工方法,通过在高温下对金属进行塑性变形,以改变其形状和结构。
deform热锻模拟是一种计算机仿真技术,可以模拟和预测金属在热锻过程中的行为和性能。
本文将介绍deform热锻模拟的基本原理、应用领域以及一个实际的模拟实例。
2. 原理deform热锻模拟基于有限元分析方法,通过将复杂的连续体问题离散化为有限个单元,在每个单元内进行力学和热学计算。
其基本原理如下:1.几何建模:将待加工金属件的几何形状转换为计算机可识别的三维模型。
2.材料建模:根据待加工金属的物理和力学性质,选择适当的材料参数,如杨氏模量、泊松比、导热系数等。
3.网格划分:将几何模型划分为有限个小单元,并对每个单元进行编号。
4.增量加载:根据实际加工过程的加载条件,逐步施加外部力或温度,模拟金属在热锻过程中的变形和温度变化。
5.力学计算:根据材料力学性质和外部加载条件,计算每个单元内的应力、应变和位移。
6.热学计算:根据材料的热传导特性和外部温度场,计算金属在热锻过程中的温度分布。
7.结果分析:根据力学和热学计算结果,评估金属在热锻过程中的变形行为、残余应力分布以及可能出现的缺陷(如裂纹、变形不均匀等)。
3. 应用领域deform热锻模拟广泛应用于以下几个领域:3.1 制造业在制造业领域,deform热锻模拟可以帮助工程师预测金属在热锻过程中的行为,并优化工艺参数。
通过模拟实验前进行虚拟试验,可以减少实际试验次数和成本,并提高产品质量和生产效率。
例如,在汽车制造业中,deform热锻模拟可用于设计发动机零件、转向器件等金属件的热锻工艺。
3.2 航空航天在航空航天领域,deform热锻模拟可以用于设计和优化各种关键部件的热锻工艺,如涡轮叶片、发动机壳体等。
通过模拟实验,可以预测材料在高温下的变形和残余应力分布,以及可能出现的缺陷。
这有助于提高部件的强度和耐久性,并确保飞行安全。
3.3 能源领域在能源领域,deform热锻模拟可用于设计和改进各种能源设备的关键部件,如核电站反应堆压力容器、风力发电机叶片等。
第二章DEFORM-3D操作介绍2.1DEFORM-3D软件介绍20世纪70年代后期,位于美国加州伯克利的加利福尼亚大学小林研究室在美国军方的支持下开发出有限元软件ALPID,20世纪90年代在这一基础上开发出DEFORM-2D软件,该软件的开发者后来独立出来成立了SFTC公司,并推出了DEFORM-3D软件。
DEFORM-3D 是一套基于有限元分析方法的专业工艺仿真系统,用于分析金属三维成形及其相关的各种成形工艺和热处理工艺。
二十多年来的工业实践证明其有着卓越的准确性和稳定性,模拟引擎在大流动、行程、载荷和产品缺陷预测等方面同实际生产相符,被国际成形模拟领域公认为处于同类模拟软件的领先地位。
DEFORM-3D不同于一般的有限元软件,它是专门为金属成形而设计。
DEFORM-3D可以用于模拟零件制造的全过程,从成形、机加工到热处理。
通过DEFORM-3D模拟整个加工过程,可以帮助设计人员:设计工具和产品的工艺流程,减少实验成本;提高模具设计效率,降低生产和材料成本;缩短新产品的研究开发周期;分析现有工艺存在的问题,辅助找出原因和解决方法。
2.1.1DEFORM-3D特点1)DEFORM-3D具有非常友好的图形用户界面,可方便用户进行数据准备和成形分析。
2)DEFORM-3D具有完善的IGES、STL、IDEAS、PATRAN、等CAD和CAE接口,方便用户导入模型。
3)DEFORM-3D具有功能强大的有限元网格自动生成器以及网格重划分自动触发系统,能够分析金属成形过程中多个材料特性不同的关联对象在耦合作用下的大变形和热特性,由此能够保证金属成形过程中的模拟精度,使得分析模型、模拟环境与实际生产环境高度一致。
DEFORM-3D采用独特的密度控制网格划分方法,方便地得到合理的网格分布。
计算过程中,在任何有必要的时候能够自行触发高级自动网格重划生成器,生成细化、优化的网格模型。
4)DEFORM-3D系统自带材料模型包含有弹性、弹塑性、刚塑性、热弹塑性、热刚粘塑性、粉末材料、刚性材料及自定义材料等类型,并提供丰富的开放式材料数据库,包括美国、日本、德国的各种钢、铝合金、钛合金、高温合金等250种材料的相关数据。
Deform详细教程(苍松书苑)•引言•Deform 软件概述•Deform 软件安装与配置•Deform 软件基本操作•建模与网格划分技术•材料属性定义及数据库管理•模拟计算过程控制与结果分析•高级功能应用与拓展目录引言教程目的和背景教程目的背景介绍苍松书苑介绍苍松书苑概述教程特色学习资源Deform软件概述直观的图形界面提供友好的图形界面,方便用户进行模型建立、结果查看等操作。
用户可以根据实际工艺需求,自定义工艺参数和边界条件。
丰富的材料数据库内置大量金属材料的物理和力学性能数据,方便用户进行模拟分析。
强大的模拟功能形工艺的模拟,包括锻造、轧高精度分析软件功能和特点机械制造领域金属成形领域航空航天领域科研与教育领域汽车制造领域应用领域和范围Deform软件安装与配置系统要求和硬件配置Windows内存至少处理器显卡硬盘空间Intel 或AMD 多核处理器,推荐Intel i5或更高系统要求和硬件配置1. 下载软件访问Deform官方网站或授权下载站点,下载最新版本的Deform安装程序。
0203双击下载的安装程序,开始安装向导。
阅读并同意软件许可协议。
2. 运行安装程序01020304013. 选择安装目录选择合适的安装目录,建议安装在非系统盘符下。
4. 等待安装完成安装程序将自动完成软件的安装过程,包括复制文件、创建快捷方式等。
01 02 034. 保存配置完成配置后,点击“保存”或“应用”按钮,使配置生效。
Deform软件基本操作用户界面介绍主界面图形界面命令行界面基本操作命令模型创建与编辑提供丰富的建模工具,支持模型的创建、修改和编辑,包括基本几何体、复杂曲面等。
材料定义与属性设置允许用户定义材料并设置其物理和机械属性,如弹性模量、泊松比、屈服强度等。
网格划分与控制提供灵活的网格划分工具,支持网格的自动生成、手动调整和局部加密等操作。
文件管理和数据导入导文件格式支持数据导入数据导出建模与网格划分技术几何建模曲面建模实体建模030201建模方法介绍网格划分原则及技巧网格类型选择根据模型特点和求解需求,选择合适的网格类型,如四面体网格、六面体网格、混合网格等。
deform热锻模拟实例Deform热锻模拟实例热锻是一种常用的金属成形加工方法,可以使金属材料在高温下变形,从而获得所需的形状和性能。
Deform是一款专业的有限元分析软件,可以进行热锻模拟分析。
本文将介绍Deform热锻模拟实例。
一、Deform软件介绍Deform是一个专业的有限元分析软件,主要用于金属成形加工过程中的模拟分析。
它可以对各种金属材料进行热力学、动力学和变形学等方面的分析,并且具有精度高、计算速度快等优点。
二、Deform热锻模拟实例在进行Deform热锻模拟之前,需要先准备好所需的材料和工具。
本次实例采用的是铝合金6061-T6材料,并使用了一台100吨压力的液压机。
1. 准备工作首先需要准备好所需的CAD文件,包括初始状态下的零件图和最终状态下的零件图。
然后使用Deform软件导入这些CAD文件,并设置好模拟参数。
2. 模型建立在建立模型时,需要注意以下几点:(1)设置材料参数。
在Deform软件中,需要设置材料的热力学参数、动力学参数和变形学参数等。
对于铝合金6061-T6材料,其热力学参数为:比热容=0.9 J/g·K,导热系数=167 W/m·K,线膨胀系数=23.6×10-6/K;动力学参数为:流变应力=100 MPa,应变率敏感度m=0.25;变形学参数为:最大等效应力=200 MPa,最大有效塑性应变=0.3。
(2)设置边界条件。
在模拟过程中,需要设置好零件的边界条件,即固定边界和载荷边界。
对于本实例中使用的液压机,在Deform软件中需要设置好其施加的压力和速度等。
(3)生成网格。
在建立模型后,需要对其进行网格划分,并根据实际情况进行调整。
3. 模拟分析在进行模拟分析时,需要注意以下几点:(1)选择合适的求解器。
Deform软件提供了多种求解器选项,包括隐式求解器、显式求解器和混合求解器等。
根据实际情况选择合适的求解器可以提高计算效率和精度。
Deform-3d热处理模拟操作热处理工艺在机械制造中占有十分重要的地位。
随着机械制造现代化和热处理质量管理现代化的发展,对热处理工艺提出了更高的要求。
热处理工艺过程由于受到加热方式、冷却方式、加热温度、冷却温度、加热时间、冷却时间等影响,金属内部的组织也会发生不同的变化,因此是个十分复杂的过程,同时工艺参数的差异,也会造成热处理加工对象硬度过高过低、硬度不均匀等现象。
Deform-3d 软件提供一种热处理模拟模块,可以帮助热处理工艺员,通过有限元数值模拟来获得正确的热处理参数,从而来指导热处理生产实际。
减少批量报废的质量事故发生。
热处理模拟,涉及到热应力变形、热扩散和相变等方面,因此计算很复杂,软件采用牛顿迭代法,即牛顿-拉夫逊法进行求解。
它是牛顿在17世纪提出的一种在实数域和复数域上近似求解方程的方法。
多数方程不存在求根公式,因此求精确根非常困难,甚至不可能,从而寻找方程的近似根就显得特别重要。
方法使用函数f(x)的泰勒级数的前面几项来寻找方程f(x) = 0的根。
牛顿迭代法是求方程根的重要方法之一,其最大优点是在方程f(x) = 0的单根附近具有平方收敛,而且该法还可以用来求方程的重根、复根等。
但由于目前Deform-3d软件的材料库只带有45钢、15NiCr13和GCr15等三种材料模型,而且受到相变模型的局限,因此只能做淬火和渗碳淬火分析,更多分析需要进行二次开发。
本例以45钢热处理淬火工艺的模拟过程为例,通过应用Deform-3d 热处理模块,让读者基本了解热处理工艺过程有限元模拟的基本方法与步骤。
1 、问题设置点击“文档”(File)或“新问题”(New problem),创建新问题。
在弹出的图框中,选择“热处理导向”(heat treatment wizard),见图1。
图1 设置新问题2、初始化设置完成问题设置后,进入前处理设置界面。
首先修改公英制,将默认的英制(English)修改成公制(SI),同时选中“形变”(Deformation)、“扩散”(Diffusion)和“相变”(Phase transformation),见图2。

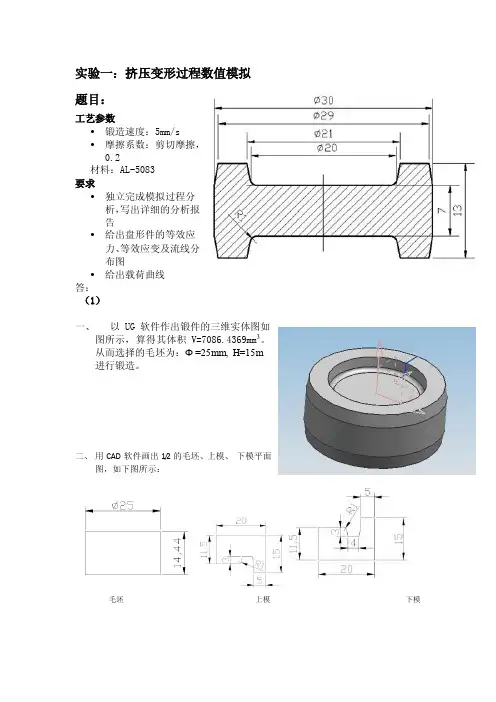

实验一:挤压变形过程数值模拟
题目:
工艺参数
•锻造速度:5mm/s
•摩擦系数:剪切摩擦,
0.2
材料:AL-5083
要求
•独立完成模拟过程分
析,写出详细的分析报
告
•给出盘形件的等效应
力、等效应变及流线分
布图
•给出载荷曲线
答:
(1)
一、以UG软件作出锻件的三维实体图如
图所示,算得其体积V=7086.4369mm3。
从而选择的毛坯为:Φ=25mm, H=15m
进行锻造。
二、用CAD软件画出1/2的毛坯、上模、下模平面
图,如下图所示:
毛坯上模下模
(2):建模过程:将单位定义为公制。
坯料的参数设计,首先定义坯料
对坯料进行网格划分:(600个网格)定义材料为AL-5083:
定义坯料的边界条件:
上模的参数设计:上模定义为刚体
下压速度为5mm/s:
定义下模,刚体材料
调整上模、坯料和下模的位置:定义摩擦系数为0.2:
定义步长为0.0158mm/s:
对模型进行检查、保存,然后进行计算:
(3)后处理结果分析:
锻件模拟结果如下,可以看到模腔填充完整,但产生少量飞边。
一、等效应力
分析:从应力图可以看到红色区域内承受较大的应力。
二、等效应变:
分析:从应变图可以看出在坯料的圆角附近区域,其应变值较大。
三、速度场矢量图:
分析:从流线图可以看出,坯料向上下两凹腔和分型面出流动。
四、载荷——行程图:
分析:从图中可以看出,开始时随着上模的下行载荷缓慢增加,当坯料圆柱外表面与上下模接触后,载荷随着上模的下行急剧增加,当坯料充满模腔时,载荷达到最大值。
五:流线图:
分析:从图中可以看出在坯料中部流线变形很小,随着半径的增大流线越往外弓曲。
实验二:非等温问题数值模拟
问题:用实验一的模型对坯料,上下模在锻后温度进行模拟。
其中坯料材料选择AlMgMn,温度选择3000C,模具材料选择D5-1U,温度为1000C。
(1)具体建模过程如实验一所示,主要区别是对模具的网格划分和坯料与模具、模具与环境、坯料与环境的热交换。
上下模网格划分都是200格,热交换定义如下图:
坯料与模具热交换定义:
对建立的模型进行检查、保存并计算:
(2)后处理:
模拟结果如下图所示:有图可以看出,锻件充型完好。
1.锻件温度分布图:
分析:有温度分布图可以看出,在锻压过程中,锻件中心部位温度最高达到2800C 左右,锻件外围温度降低。
2.上模温度分布图:
分析:由温度分布图可以看出,在模具与锻件接触部分的温度最高,达到1900C,离锻件距离较远部位温度降低。
3.下模温度分布图:
分析:同上模一样,在与锻件接触部位温度最高,达到1900C,离锻件距离越远温度越低。
实验三:复合挤压过程数值模拟
问题:
复合挤压模具图
复合挤压坯料图
工艺参数:
坯料材料 -6061
摩擦因子:0.6
不计算模具传热和变形
冲头运动速度
=24
=50
坯料初始温度=300
第二组:
一、用CAD软件画出1/2的毛坯、上模、下模平面图,如下图所示:
毛坯冲头下模二、定义毛坯模型,参数如下图所示:
毛坯网格划分:(800格)定义毛坯边界条件:
定义毛坯初始温度为3000C:定义冲头参数:
冲头下压速度为3mm/s:
定义凹模参数:
调整毛坯、冲头和凹模:
定义毛坯与模具摩擦系数为0.6
定义步长为0.025:
对模型检查、保存并计算:模拟结果如下图所示:
三、后处理:
1.复合挤压件等效应变图:
分析:从应变图可以看出在挤压件与冲头角处、挤压件与凹模角出及两者连线附近,其应变最大。
2.等效应力图:
分析:从应力图可以看出,挤压件应力在冲头角、凹模角处最大,在两者连线上应力也较大。
3.速度场矢量图:
分析:从速度场矢量图可以看出毛坯中心部位坯料向凹模中心孔处流动,在1/2半径处金属下部分向凹模中心孔处流动,而上部分往冲头与凹模间隙处流动,而毛坯与凹模接触处的金属基本上不发生流动。
4.载荷—行程图
分析:从载荷-行程图可以看出,冲头刚开始下行阶段载荷增加较小,当冲头与坯料接触挤压时载荷急剧增加,随着冲头的下行到一定程度后,载荷随行程成现锯齿状,载荷基本不再增加。
5.流线图:
分析:从图中可以看出,坯料的流线不发生弯曲变形,可能原因是压下量较小,流线变形还较小。
