螺纹紧固件及其连接画法.ppt

  • 格式：ppt
  • 大小：3.44 MB
  • 文档页数：48

下载文档原格式

  / 48

合集下载

7-1 螺纹和螺纹紧固件_机械制图课件

7-1 螺纹和螺纹紧固件_机械制图课件
⑵ 螺纹的大径、小径和中径
12
2. 螺纹的要素（参数）
（3）线数n
沿一条螺旋线形成的螺纹为单线螺纹。 沿轴向等距分布的两条或两条以上的螺旋线所形成的螺纹为 多线螺纹。
14
2. 螺纹的要素（参数）
（3）线数n
单线螺纹一般用于联接，多线螺纹多用于传动。 螺纹的线数只能从端ቤተ መጻሕፍቲ ባይዱ观察才能判定！
单线螺纹
双线螺纹
螺纹的加工方法：
在车床上车削外螺纹
6
1. 螺纹的形成
螺纹的加工方法：
在车床上车削外螺纹 在车床上车削内螺纹
7
1. 螺纹的形成
对于加工直径较小的 螺孔，可先用钻头钻出光
孔，再用丝锥攻螺纹。
8
1. 螺纹的形成
• 套螺纹(chasing)：用板牙加工
螺纹，又称套丝或套扣
扳牙
9
1. 螺纹的形成
六角头螺栓
双头螺柱
平垫圈
螺母
开槽圆柱头螺钉 开槽沉头螺钉 圆柱头内六角螺钉 锥端紧定螺钉
4
1. 螺纹的形成
螺纹是在圆柱、圆锥等回转面上沿着螺旋线所形成的、具有
相同轴向断面的连续凸起或沟槽。 在圆柱、圆锥等外表面上所形成
的螺纹称为外螺纹 。
在零件的孔腔、圆柱内表面上所
形成的螺纹称为内螺纹。
5
1. 螺纹的形成
31
1. 普通螺纹
同一公称直径的普通螺纹，其螺距分为一种粗牙（最大螺距） 的以及一种或一种以上的细牙（其余螺距）的。
由于细牙螺纹的螺距比粗牙螺纹的螺距小，所以细牙螺纹 多用于细小的精密零件和薄壁零件上。
三角形
32
1. 普通螺纹
同一公称直径的普通螺纹，其螺距分为一种粗牙（最大螺距） 的以及一种或一种以上的细牙（其余螺距）的。

螺纹紧固件及连接件画法

螺纹紧固件及连接件画法

压力角 啮合角,
（2）标准直齿圆柱齿轮的轮齿各部分尺寸与模数的关系。
2．直齿圆柱齿轮的规定画法
（1）单个齿轮的画法。 国家标准只对齿轮的轮齿部分作了规定画法，其余结构按齿轮 轮廓的真实投影绘制。GB4459.2—2003规定齿轮画法为（如下 图所示）： 1）在表示齿轮端面的视图中，齿顶圆用粗实线表示，齿根圆用 细实线表示或省略不画，分度圆用细点画线表示，如下图（a） 所示。 2）另一视图一般画成全剖视图，轮齿按不剖处理。用粗实线表 示齿顶线和齿根线，用细点画线表示分度线，如下图（b）所示。 3）若不画成剖视图，则齿根线可省略不画，如下图（c）所示。 4）轮齿为斜齿、人字齿时，则在投影为非圆的视图上，用三条 与齿线方向一致的细实线表示，如下图（c）、下图（d）所示。
簧丝直径≤2mm 断面可用涂黑表示
示意画法
一、滚动轴承的作用、结构及分类
作用 减小摩擦力，机械效率高、结构紧凑
结构 由内圈、外圈、滚动体
和保持架组成
分类 按其受力方向分为：
向心轴承－主要承受径向力 推力轴承－只受轴向力 向心推力轴承－同时承受径向和轴向力
外圈 滚珠 内圈 保持架
二、滚动轴承的画法
表示轴承的基本结构、尺寸、公差等级、技术 性能特征。
由轴承类型代号、尺寸系列代号和内径代号构成。
滚动轴承 6 2 08 第一组数字是轴承类型代号 第二组数字是尺寸系列代号
第三组数字是内径代号
4、补充代号 改变 前置 后置 查阅手册
一、在螺纹的规定画法中，要抓住三条线
牙顶用粗实线表示；牙底用细实线表示； 螺纹终止线用粗实线表示
－ 公差带代号 － 旋合长度代号
右旋
左旋
中径和顶径 公差带代号
长：L 中等：N 短：S

螺钉、螺栓的画法 PPT课件

螺钉、螺栓的画法 PPT课件

二、滚动轴承的基本代号
表示内径： d＝ 06 × 5＝ 30mm 表示直径系列（指相同内径尺寸的轴承有不同的外径尺寸）和 宽度系列（相同内径、外径尺寸的轴承有不同的宽度尺寸） 表示类型：“ 6”—深沟球轴承；“ 3”—圆锥滚子轴承；
“5”—推力球轴承
三、滚动轴承的画法
1. 深沟球轴承的画法 2. 推力球轴承的画法 3. 圆锥滚子轴承的画法
四、 半圆键联结的画法
b
b
b
L
五、 钩头楔键联结的画法
8-3 销
销的种类较多，常用的销有圆锥销、圆柱销、 开口销。圆锥销和圆柱销通常用于零件间的连接 与定位.，开口销与槽型螺母配合使用，起防松的 作用。销还可以作为安全装置中的过载剪断元件。
一、 销的种类
二、 销的用途
三、 销孔的加工方法
四、 销的标准编号、图例和标记示例
8-1 螺纹紧固件
一、常用螺纹紧固件 二、螺纹紧固件的标记与图例 三、常用螺纹紧固件的比例画法 四、螺栓连接画法 五、 螺柱连接画法 六、螺钉连接画法
一、常用螺纹紧固件
二、螺纹紧固件的标记与图例
六角头螺栓一A和B级 GB/T 5782—2000
双头螺柱（ bm＝1.25 d） GB/T 897—1988
开槽沉头螺钉 GB/T 68—2000
开槽长圆柱端紧定 螺钉 GB/T 75—1985
l型六角螺母—A和B级 GB/T 6170—2000
l型六角开槽螺母 —A和B级 GB/T 6178—2000 平垫圈—A级 GB/T 97.1—1985
标准型弹簧垫圈 GB/T 93—1987
螺栓GB/T 5782 M12×60 表示A级六角头螺栓，螺纹规格d＝ M12，公称长度l=60mm

机械制图——螺钉螺栓的画法ppt

机械制图——螺钉螺栓的画法ppt

螺钉螺栓的标准通常由国际标准组织制定，如 ISO、DIN等。
2
标准中规定了各种类型的螺钉螺栓的尺寸、材 料、制造工艺等方面的要求。
3
根据标准，螺钉螺栓的规格通常包括长度、直 径、螺纹等参数，这些参数可以根据使用场合 进行选择。
02
螺钉螺栓的画法技巧
螺钉螺栓的视图选择
主视图选择
01
选择螺钉螺栓在垂直方向上的投影作为主视图，该视图展示了
机械制图——螺钉螺栓的画法
2023-10-26
目录
• 螺钉螺栓的基本知识 • 螺钉螺栓的画法技巧 • 螺钉螺栓画法的实例分析 • 螺钉螺栓画法的总结与展望 • 相关参考资料与文献推荐
01
螺钉螺栓的基本知识
螺钉螺栓的定义
螺钉螺栓是一种紧固件，用于将两个或多个零件连接在一起 。
它通常由螺钉头、杆身和螺纹组成，根据需要还可以包括其 他附件，如垫圈、螺母等。
实例二：复杂螺钉螺栓的画法
总结词
细节丰富，标注全面。
详细描述
该实例展示了一个复杂螺钉螺栓的画法。 与简单实例相比，该实例在细节上更加丰 富。除了绘制螺栓的轮廓和标注螺纹规格 外，还对螺纹的牙顶和牙底进行了填充， 使螺栓看起来更加立体。此外，还对螺栓 的不同部分进行了详细标注，如倒角、退 刀槽等，确保了图纸的精确性和可加工性 。
实例三：标准件螺钉螺栓的画法
总结词
标准化、规范化。
详细描述
该实例展示了一个标准件螺钉螺栓的画法。标准件是 指按照国家或行业标准生产的零件，具有通用的尺寸 和规格。在图纸中，标准件螺栓的画法需要遵循相应 的标准或规范。例如，在图样中需要标注出螺栓的标 准号、规格和材料等信息。此外，在制图过程中还需 要遵循一系列规范，如比例、尺寸标注、剖面线等。 这样能够确保图纸的一致性和可互换性，方便零件的 采购和使用。

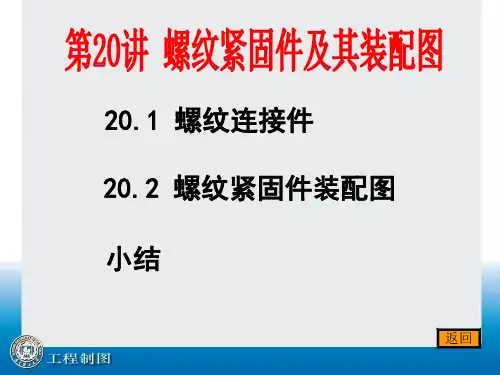

螺纹紧固件和其装配图

螺纹紧固件和其装配图

螺纹紧固件旳画法
⒈ 六角螺母
要求标识：
螺母 GB/T 6170 M12 名称 国标号 螺纹规格
简化画法：
0.8d
其中： d=螺纹大径
2d
⒈ 六角螺母 ——百分比画法
1ห้องสมุดไป่ตู้5d
b
0.8d b
2d
0.85d
⒉ 六角头螺栓
要求标识：
螺栓GB/T 5780 M12×80
简化画法：
0.1d×45°
螺栓长度
l
bm t
螺柱长度: l计= t +0.15d+0.8d+0.3d
bm同螺钉, 由被联接件旳 材料决定。
小结
螺栓、螺钉、螺柱、螺母、垫圈都是原则件； 掌握其联接装配图旳简化画法； 注意比较它们旳相同点和区别。掌握其标识内容。
作业：A69
d
2d 0.7d l（由设计决定）
⒊ 垫圈
要求标识：
简化画法：
1.1d 2.2d
垫圈GB/T 97.1 12
规格 指用于M12旳 螺栓或螺钉
0.15d
⒋ 螺钉
要求标识：
简化画法：
螺钉GB/T 65 M12×l 开槽圆柱头螺钉
0.1d×45°
1.5d 0.2d
d
0.3d
2d
0.6d
l
0.3d
l
t 2
螺钉长度：l计=bm+t bm: 钢： bm=d 铸铁: bm=1.25d或1.5d 铝: bm=2d
0.5d
允许将螺 纹画究竟
常见旳几种错误画法：
螺纹终止线应画 到什么位置？
螺钉末端应画 到什么位置？
小径线未对齐
画在何处？ 应为?度

《螺纹紧固件的连接》PPT课件

《螺纹紧固件的连接》PPT课件
螺纹紧固件的连接
2021/4/25
7月28日
1
• • 在装配图中零件的连接广泛采用螺纹、键、
销等连接方式，绘制装配图时应学会这些 连接图的绘制方法。 • 螺纹紧固件的连接是一种可拆卸连接， 常用的形式有：螺栓连接、螺钉连接、 （双头）螺柱连接。
2021/4/25
2
一 螺栓连接
• 1 常用在经常拆卸而被连接件不太厚，并 能加工成通孔的情况。
2021/4/25
17
开槽圆柱头螺钉简图
2021/4/25
18
旋入深度----下板
2021/4/25
19
为使螺钉连接牢固， 螺钉的螺纹长度b应 大于旋入深度L1， b=L1+0.5d
2021/4/25
20
带有沉孔的开槽沉头螺钉
2021/4/25
21
没有沉孔的开槽盘头（圆柱头）螺钉
t
l
bm
0.5d
• 也可以按以下顺序：先画两板（注意接 触面画成一条线），再画垫圈、螺母，最 后画螺栓（注意与孔有间隙画成两条线， 两板接触面投影线画进间隙内。）
2021/4/25
5
• 2 在装配图中，螺栓、螺母的六角头 采用一定的比例画法和简化画法。
2021/4/25
6
1 螺栓连接的比例和简化画法
do=1.1d m=0.85d h=0.15d lo=(1.5～2)d k=0.7d
螺钉长度：
l计=bm+t bm—旋合长度
bm:
钢： bm=d
铸铁: bm=1.25d或1.5d
铝: bm=2d
2021/4/25
22
2021/4/25
23
紧定螺钉
用来固定两个零件的 相对位置，使得他们不 发生相对运动

螺钉螺栓的画法PPT课件

螺钉螺栓的画法PPT课件

dA
A/2 A/2
D
画法
滚动轴承是标准件，在装配图中通常采用 简化画法(比例画法）。
主要参数
d (内径) D (外径) B (宽度)
d、D、B 根据轴承代号 在画图前查标准确定。
B
B/2
60º
深沟球轴承简化画法
1. 深沟球轴承的画法
B B/2
60°
A A/2 D
A/2
A
d
2. 推力球轴承的画法
齿轮啮合区放大图
齿轮啮合区放大图
径向剖视图啮 合区放大图
端面视图啮合 区放大图
8-5 滚动轴承
一、滚动轴承的结构 二、滚动轴承的基本代号 三、滚动轴承的画法
一、滚动轴承的结构
滚动轴承的种类很多，但其结构大体相同。一 般由外（上）圈、内（下）圈和排列在内 （上） 、外（下）圈之间的滚动体（有钢球、圆柱滚子 、圆锥滚子等）及保持架四部分组成。一般情况 下，外圈装在机器的孔内，固定不动；内圈套在 轴上，随轴转动。
8-1 螺纹紧固件
一、常用螺纹紧固件 二、螺纹紧固件的标记与图例 三、常用螺纹紧固件的比例画法 四、螺栓连接画法 五、 螺柱连接画法 六、螺钉连接画法
一、常用螺纹紧固件
二、螺纹紧固件的标记与图例
六角头螺栓一A和B级 GB/T 5782—2000
双头螺柱（ bm＝1.25 d） GB/T 897—1988
2. 螺钉连接的比例画法
3. 紧定螺钉连接画法
8-2 键
键的作用:键用于连接轴和 轴上的传动件（如齿轮、皮 带轮等）,使轴和传动件不 发生相对转动，以传递扭矩 或旋转运动。
轴
键
皮带轮
一、 键的种类 二、 键的标准编号、图例和标记示例 三、 平键联结的画法 四、 半圆键联结的画法 五、 钩头楔键联结的画法

螺纹的画法和标注PPT课件

螺纹的画法和标注PPT课件
返回本章界面
键联结装配过程
单击图片演示动画
返回本章界面
四、 半圆键联结的画法
b
b
b
L
h
返回本章界面
五、销联结
1、销的种类与作用
圆柱销
圆锥销
销常用来连 接和固定零件 ，或在装配时 起定位作用。
返回本章界面
2、 销的标准编号、图例和标记示例
圆柱销
GB/T 119.1—2000
圆锥销
GB/T 117—2000
（1）普通螺纹从大径处引出尺寸线，按标注尺寸的形式进行标; (2）普通螺纹的公称直径为螺纹的大径;粗牙普通螺纹不标注螺 距，细牙普通螺纹必须注明螺距；（3）右旋螺纹不标注，左旋 螺纹标注代号“LH”;（4）普通螺纹必须标注螺纹的公差带代号 ，公差等级在前，基本偏差代号在后。中径和顶径的公差带代号 不同时，先注中径、后注顶径的;（5）旋合长度是指两个相互旋 合的螺纹，沿螺纹轴线方向相互旋合部分的长度。普通螺纹公差 带按短（S）、中（N）、长（L）三组旋合长度给出了精密、中 等及粗糙三种精度；旋合长度为中等时，可省略旋合长度代号N
二、螺纹紧固件的标记与图例
六角头螺栓一A和B级 GB/T 5782—2000
双头螺柱（ bm＝1.25 d） GB/T 897—1988
开槽沉头螺钉 GB/T 68—2000
l型六角螺母—A和B级 GB/T 6170—2000
平垫圈—A级 GB/T 97.1—1985
螺栓GB/T 5782 M12×60 表示A级六角头螺栓，螺纹规格d＝ M12，公称长度l=60mm
（1）在平行螺旋弹簧轴线的视图上，各圈的轮 廓线画成直线。 （2）有效圈数在四圈以上的弹簧，可只画出两 端的1~2圈（不含支承圈），中间用通过弹簧钢 丝中心的点画线连起来。 （3）在图样上当弹簧的旋向不作规定时，螺旋 弹簧一律画成右旋。左旋弹簧应加注“左”字。

第十二讲 螺纹紧固件螺纹连接画法PPT课件

第十二讲 螺纹紧固件螺纹连接画法PPT课件

(二)齿轮和齿条啮合的画法
齿轮直径无限大时，齿顶圆、齿根圆、分度 圆和齿廓都变成直线，齿轮成为齿条。
齿轮与齿条啮合的画法与齿轮啮合画法基本 相同。
25
六、滚 动 轴 承
（一）滚动轴承的结构、分类
● 结构 由内圈、外圈、滚动体 和保持架组成。
● 分类 按其承受的载荷方向分为：
☆向心轴承—主要承受径向力
★ 螺栓、垫圈、螺母按不剖画
t1 ★ 螺栓的有效长度按下式计算
l计=t1+t2+0.15d(垫圈厚) +0.8d(螺母厚)+0.3d
计算后查表取标准值
5
画图步骤：
先画俯视图较方便
6
⒉ 螺钉装配图的简化画法
t
l bm
0.5d 螺钉长度：l计=bm+t
bm:
钢： bm=d 铸铁: bm=1.25d或1.5d 铝: bm=2d
b
D+t1
注: t1 —轮毂上键槽深度
b —键槽宽度 t1、b可按孔径D从标准中查出。
18
四、 销 联 接
(一)销的功用、种类及标记
⒈ 销的功用 销主要用于零件之间的定位，也可用于零件之
间的联接，但只能传递不大的扭矩。
⒉ 销的种类 ⒊ 销的标记
圆柱销 圆锥销
公称直径10mm，长50mm的B型圆柱销
23
⑵ 两圆柱齿轮啮合的画法
画图要点：
★在非圆投影的剖视图 中，两轮节线重合， 画点划线。齿根线画 粗实线。齿顶线画法 为一个轮齿为可见， 画粗实线，一个轮齿 被遮住，画虚线。
★在投影为圆的视图中， 两轮节圆相切，齿顶 圆画粗实线，齿根圆 画细实线或省略不画。
（注：标准齿轮的节圆=分度圆。） 24

螺纹紧固件及其连接画法.pptx

螺纹紧固件及其连接画法.pptx

第13页/共47页
螺纹紧固件的画法
1．查表法 按国家标准规定的数据画图。
2．比例画法
螺母查表画法
将螺纹紧固件各部分的尺寸（公称长度除外）都与 规格d（或D）建立一定的比例关系，并按此比例画图 称为比例画法。工程实践中常用比例画法。
第14页/共47页
螺纹紧固件的比例画法
名称
比例画法
螺栓
第15页/共47页
答案
第40页/共47页
按“ESC”键退出 over
7-2-1 螺纹紧固件连接画法的练习
答案
第41页/共47页
按“ESC”键退出 over
7-2-2 螺纹紧固件连接画法的练习
答案
第42页/共47页
按“ESC”键退出 over
7-3-1——螺纹紧固件连接
螺栓连接
螺柱连接
螺钉连接
组比
别
例
公 称每块
直
第20页/共47页
六角头螺栓连接画法
六角头螺栓 六角螺母 平垫圈
螺栓连接画图步骤
第21页/共47页
双头螺柱连接画法
第22页/共47页
双头螺柱 六角螺母 弹簧垫圈
开槽圆柱头螺钉连接画法
开槽圆柱头螺钉
第23页/共47页
开槽沉头螺钉连接画法
开槽沉头螺钉
第24页/共47页
螺纹紧固件公称长度 l 的确定
简化标记：垫圈 GB/T 97.1 10 （从标准中查得，该垫圈内径d1为 φ10.5 mm）
规格为16mm、材料为65Mn、表 面氧化的标准型弹簧垫圈：
完整标记： 垫 圈 GB/T 93—1987-16-65Mn-
O 简化标记：垫圈 GB/T 93 16
（从标准中查得，该垫圈的d最小为 Φ16.2 mm）

机械制图——0螺纹

机械制图——0螺纹

螺纹
螺纹基本知识 螺纹的要素 螺纹的规定画法 螺纹的标记
螺纹基本知识
螺纹是在圆柱（或圆锥）表面上的沿螺旋线有规 定牙型的连续凸起（又称为牙）。
外螺纹: 在圆柱（或圆锥）外表面上的螺纹。 内螺纹: 在圆柱（或圆锥）内表面上的螺纹。
点击播放
车外螺纹
车内螺纹
加工螺纹的方法和工具示例
攻丝演示
点击播放
螺纹的牙顶和牙底
55°密封管螺纹的标记示例:
Rp3/4LH：尺寸代号为3/4的单线左旋圆柱内螺纹； Rc3/4： 尺寸代号为3/4的单线右旋圆锥内螺纹； Rp/R13/4 LH和Rc/R23/4：内螺纹与外螺纹旋合构成螺纹副。
Rp ：密封圆柱内螺纹的螺纹特征代号； Rc ：密封圆锥内螺纹的螺纹特征代号； R1 ：与圆柱内螺纹相配合的圆锥外螺纹的特征代号； R2 ：与圆锥内螺纹相配合的圆锥外螺纹的特征代号；
管螺纹一般用于管路(水管、油管等)的连接中。管 螺纹的标记用指引的方法标注，指引线指到螺纹的大 径上。
管螺纹的标记
由螺纹特征代号、尺寸代号 和旋向组成。
尺寸代号不是螺纹大径的大小， 而是管子的通径（英制）大小。
标记中未注写旋向的均为右旋。
55°非密封管螺纹的标记示例:
G: 非密封管螺纹的螺纹特征代号；
部分螺纹的标记示例
螺纹 特征 类别 代号
标注示例
说明
连管 接螺 螺纹 纹
55º 非 G密 封 管 螺 纹
55º非密封管螺纹 ，外管螺纹的尺 寸代号为1，公 差等级为A级； 内管螺纹的尺寸 代号为3/4，内螺 纹公差等级只有 一种，省略不标 注
部分螺纹的标记示例
螺纹 类别
特征 代号
标注示例
说明

工程制图课件(第七章)续第一节 螺纹与螺纹连接件(2)

工程制图课件(第七章)续第一节 螺纹与螺纹连接件(2)

3) 螺柱连接错误画法：
1 3
2
正确 画法
4
➢ 弹簧垫圈开口方向应向左斜。 ➢ 螺栓旋入端螺纹终止线与两被连接件接触面轮廓线
平齐表示已拧紧。 ➢ 紧固端螺纹终止线不应漏画。 ➢ 螺纹孔底部的画法应符合加工实际。
4) 螺柱连接画法
L bm
标准编号 bm
L计= +0.2d（垫圈厚）
GB897-88 d GB898-88 1.25d
l计=t1+t2+0.15d(垫圈厚) +0.8d(螺母厚)+0.3d
计算后查表取标准值
t1
螺纹紧固件联接后的图是属装配图，其画法有如下规定： 1）两个零件接触面处画一条粗实线。 2）不接触面处画两条线。 3）在剖视图中，表示相互接触的两零件时，它们的剖面 线方向应该相反，而同一个零件在各剖视图中，剖面线的方 向和间隔仍应该相同。 4）作剖视所用的剖切平面沿轴线（或对称中心线）通过 实心零件或标准件（螺栓、双头螺柱、螺钉、螺母、垫圈等 ）时，则这些零件均按不剖绘制，即仍画其外形。 5）在剖视图中，未被螺栓遮住的轮廓线仍要画出。
简化画法：
0.15d
垫圈 GB/T 97.1 12
规格 指用于M12的
螺栓或螺钉
（4）螺栓连接装配图的画法
适用场合： 用来连接不太厚、而且又允许钻成通孔的零件。 装配过程： ➢螺栓穿过被连接件的通孔。
（为便于装配,此通孔应稍大于螺栓杆的直径d,约 为1.1d ） ➢在制有螺纹的一端装上垫圈,拧上螺母。
允许将螺纹画到底
螺纹终止线应画 到什么位置？
螺钉末端应画 到什么位置？
画在何处？
应为?度
倾斜?度
剖面线画到 ?位置

《螺纹紧固》幻灯片

《螺纹紧固》幻灯片
的二零件连接, 以中等装配精度画其螺纹联接装配图。
1.Choosing dh 确定孔径ddhChh=: o1i.c1edb=y GB/T 5277 or
2.Choosing nut 确定螺e母= :
11
17.77
16
∵D<16 ∴ Choice (GB/T 6170 M10 8).4
s=
3.Choosing washer 确m定=垫C=圈ho:ice (GB/T 197.1 10 )
前一页
退出
Bolt Joints 螺栓联接的画法
Points 画图要点:
⑴ The contact surface of two parts is represented as a line. 两零件接触面画一条线。 ⑵ When two joint parts are cut the directions of their section lines shall be reversed. 相邻件剖面线方向应相反。 ⑶ When a section face cuts the fastening parts these are not drawn according to section drawings, but still following their outlines.
d=110200d.51=d2
2
h=
16
4.Choosing bolt 确定螺s=
栓:
Choice ( GB/T 5782
40
M10× l ?
)6.4
5.Choosing bolt 确定螺k栓= 有效长度l:
a =(0.3～0.5)d
lˊ=δ1+δ2+ 0.15d(h垫圈厚)+ 0.8d(m螺母厚)+ a
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
规格d（或D）建立一定的比例关系，并按此比例画图
称为比例画法。工程实践中常用比例画法。
螺纹紧固件的比例画法
名称
比例画法
螺栓
螺纹紧固件的比例画法
名称
比例画法
螺母
螺纹紧固件的比例画法
名称
比例画法
双头 螺柱
开槽 圆柱 头螺 钉、 沉头 螺钉
螺纹紧固件的比例画法名称比例画法来自垫圈、弹簧 垫圈
螺纹紧固件的比例画法
螺纹紧固件的种类及用途 螺纹紧固件的标记 螺纹紧固件的画法 螺纹紧固件连接的画法
螺纹紧固件的种类及用途
常用的螺纹紧固件有螺栓、螺柱、螺钉、螺母和垫圈。
六角头螺栓
双头螺柱
开槽沉头螺钉
开槽圆柱头螺钉
内六角圆柱头螺钉
紧定螺钉
六角螺母
六角开槽螺母
圆螺母
平垫圈
弹簧垫圈
圆螺母用止动垫圈
螺栓 、螺柱和螺钉都是在圆柱表面上制出螺纹，
完整标记: 螺柱 GB/T 898—1988 -M12×60-B-4.8 简化标记: 螺柱 GB/T 898 M12×60 当螺柱为A型时，应将螺柱规格大 小写成“AM12×60”
螺 纹 规 格 d=M10 、 公 称 长 度 l=60 mm、性能等级为常用的4.8级、不 经表面处理、产品等级为A级的开槽 圆柱头螺钉：
名称
比例画法
钻孔、 螺孔、 光孔
螺纹紧固件连接的画法
规定画法：
（1）两零件接触面处画一条粗实线，非接触面处画两 条粗实线 。
（2）当剖切平面沿实心零件或标准件（螺栓、螺母、 垫圈等）的轴线（或对称线）剖切时，这些零件均按不剖 绘制，即仍画其外形。
（3）在剖视图中，相互接触的两零件的剖面线方向应 相反或间隔不同，而同一个零件在各剖视图中，剖面线的 方向和间隔应相同。
规格为16mm、材料为65Mn、表 面氧化的标准型弹簧垫圈：
完整标记： 垫圈 GB/T 93—1987-16-65Mn-O 简化标记：垫圈 GB/T 93 16 （从标准中查得，该垫圈的d最小为 Φ16.2 mm）
螺纹紧固件的画法
1．查表法 按国家标准规定的数据画图。
螺母查表画法
2．比例画法
将螺纹紧固件各部分的尺寸（公称长度除外）都与
完整标记：螺钉 GB/T 75 —1985-M5×12-14H-O 简化标记： 螺钉 GB/T 75 M5×12
螺纹规格D=M16、性能等级 为常用的8级、不经表面处理、 产品等级为A级的1型六角螺母：
完整标记：螺母 GB/T 6170 —2000-M16-8-A
简化标记： 螺母 GB/T 6170 M16
名称及 标准编号
图例
平垫圈
GB/T 97.1 —2002
标准型 弹簧垫圈
GB/T 93 —1987
标记示例
标 准 系 列 、 规 格 为 10mm 、 性 能 等 级为常用的200HV级、表面氧化、产 品等级为A 级的平垫圈：
完整标记：垫圈GB/T 97.1—200210-200HV-A-O
简化标记：垫圈 GB/T 97.1 10 （从标准中查得，该垫圈内径d1为 φ10.5 mm）
螺纹紧固件 键 销 滚动轴承 弹簧 齿轮
标准件:
结构形式、尺寸大小、表面质量、表示方法 均已标准化的零(部)件。例如，螺纹紧固件、键、 销、滚动轴承等。标准件使用广泛，并有专业厂 生产。
常用件:
某些部分的结构形状和尺寸已有统一标准， 在制图中有规定画法的零件， 如齿轮、花键、弹 簧和焊接件等。
螺纹紧固件
弹簧垫圈可防止螺母松动脱落。
螺栓
螺纹紧固件的标记
螺纹紧固件的标记有完整标记和简化标记两种。
螺纹紧固件标记示例
名称及 标准编号
图例
六角头螺栓
GB/T 5782 —2000
标记示例
螺纹规格d=M12、公称长 度 l=80 mm、性能等级为常用 的8.8级、表面氧化、产品等级为 A级的六角头螺栓：
完整标记：螺栓GB/T 5782 —2000-M12×80-8.8-A-O
h ：垫圈厚 m：螺母厚 0.3d：螺栓末端伸出长度
计算后,查表得出与其相 近的 l 值。
开槽圆柱头螺钉的公称长度 l
l ≈ δ+bm (旋入长度) 计算后，查表得出与其 相近的 l 值。
=32 mm +30 mm +0.15d
+0.8d+0.3d
=62 mm+1.25d
=87 mm 查表得出与其相近的数值为：
l = 90 mm
双头螺柱的公称长度l
双头螺柱的公称长度l是 指双头螺柱上无螺纹部分 长度与螺柱紧固端长度之 和，而不是双头螺柱的总 长。
l ≈ δ + h + m + 0.3d
完整标记: 螺钉 GB/T 65—2000 -M10×60-4.8-A 简化标记: 螺钉GB/T 65 M10×60
名称及 标准编号
开槽 长圆柱端 紧定螺钉 GB/T 75
—1985
图例
1型 六角螺母
GB/T 6170 —2000
标记示例
螺 纹 规 格 d=M5 、 公 称 长 度 l=12mm 、 性 能 等 级 为 常 用 的 14H级、表面氧化的开槽长圆 柱端紧定螺钉：
六角头螺栓连接画法
六角头螺栓 六角螺母 平垫圈
螺栓连接画图步骤
双头螺柱连接画法
双头螺柱 六角螺母 弹簧垫圈
开槽圆柱头螺钉连接画法
开槽圆柱头螺钉
开槽沉头螺钉连接画法
开槽沉头螺钉
螺纹紧固件公称长度 l 的确定
螺 栓 公 称 长 度 l ≈δ1+δ2+h( 垫 圈 厚 )+m( 螺 母 厚 )
+0.3d (螺栓末端伸出的长度) 设 d =20 mm，δ1=32 mm、 δ2=30 mm，则 l ≈δ1+δ2+h+m+0.3d
起到连接其他零件的作用。
螺栓一般用于被连接件钻成通孔的情况。
螺栓
螺柱
用于被连接零件之一较厚或不允许钻成通孔的情况。
螺柱
螺钉 用于不经常拆卸和受力较小的连接中，按用途可分为
连接螺钉和紧定螺钉 。
连接螺钉
紧定螺钉
起定位、固定的作用。
螺母是和螺栓、螺柱等一起进行连接的。 垫圈一般放在螺母下面，可避免旋紧螺母时损伤被连接零件 。
简化标记： 螺栓GB/T 5782 M12×80 （常用的性能等级在简化 标记 中省略，以下同）
名称及 标准编号
双头螺柱 GB/T 898
—1988 (bm=1.25d)
图例
开槽圆柱头 螺钉
GB/T 65 —2000
标记示例
螺 纹 规 格 d=M12 、 公 称 长 度 l=60 mm、性能等级为常用的4.8级、不经 表面处理、bm=1.25d、两端均为粗牙 普通螺纹的B型双头螺柱：
