FANUC系统介绍

1 FANUC 数控系统简介

一、FANUC数控系统的发展

1、FANUC 公司创建于1956年，1959年首先推出了电液步进电机，在后来的若干年中逐步发展并完善了以硬件为主的开环数控系统。进入70年代，微电子技术、功率电子技术，尤其是计算技术得到了飞速发展，FANUC公司毅然舍弃了使其发家的电液步进电机数控产品，一方面从GETTES公司引进直流伺服电机制造技术。1976年FANUC公司研制成功数控系统5，随时后又与SIEMENS公司联合研制了具有先进水平的数控系统7，从这时起，FANUC公司逐步发展成为世界上最大的专业数控系统生产厂家，产品日新月异，年年翻新。

2、1979年研制出数控系统6，它是具备一般功能和部分高级功能的中档CNC系统，6M适合于铣床和加工中心；6T适合于车床。与过去机型比较，使用了大容量磁泡存储器，专用于大规模集成电路，元件总数减少了30%。它还备有用户自己制作的特有变量型子程序的用户宏程序。

3、1980年在系统6的基础上同时向抵挡和高档两个方向发展，研制了系统3和系统9。系统3是在系统6的基础上简化而形成的，体积小，成本低，容易组成机电一体化系统，适用于小型、廉价的机床。系统9是在系统6的基础上强化而形成的具备有高级性能的可变软件型CNC系统。通过变换软件可适应任何不同用途，尤其适合于加工复杂而昂贵的航空部件、要求高度可靠的多轴联动重型数控机床。 2 4、1984年FANUC公司又推出新型系列产品数控10系统、11系统和12系统。该系列产品在硬件方面做了较大改进，凡是能够集成的都作成大规模集成电路，其中包含了8000个门电路的专用大规模集成电路芯片有3种，其引出脚竟多达179个，另外的专用大规模集成电路芯片有4种，厚膜电路芯片22种；还有32位的高速处理器、4兆比特的磁泡存储器等，元件数比前期同类产品又减少30%。由于该系列采用了光导纤维技术，使过去在数控装置与机床以及控制面板之间的几百根电缆大幅度减少，提高了抗干扰性和可靠性。该系统在DNC方面能够实现主计算机与机床、工作台、机械手、搬运车等之间的各类数据的双向传送。它的PLC装置使用了独特的无触点、无极性输出和大电流、高电压输出电路，能促使强电柜的半导体化。此外PLC的编程不仅可以使用梯形图语言，还可以使用PASCAL语言，便于用户自己开发软件。数控系统10、11、12还充实了专用宏功能、自动计划功能、自动刀具补偿功能、刀具寿命管理、彩色图形显示CRT等。

FANUC系统操作简介

面板简介

FANUC系统是目前市场上非常有竞争力的数控系统之一，FANUC系统操作界面最大的优势就是实线了操作面板的标准化，这对每个初学者或者使用者来说是非常有意义的。

FANUC系统的操作面板（以广州机床厂FANUC-0i-TC为例）如下：

FAUNC系统上半部分采用标准化面板，下半部分为厂家自定义部分。

上半部分左边为LCD显示器，显示器下面有7个扩展功能键，在不同的状态下有不同的功能，右半部分为程序输入区，这里可以进行程序的编辑，位置的查看，刀不的设置等等功能，上面四行为26个字母，数字，EOB（就是分号），加减乘除按键等，主要用于程序的输入。下面4行为输入功能键，下面对这部分进行详细介绍。

：POS为位置按键，这里可以查看机床坐标，绝对坐标和相对坐标等功能，该键的功能就是显示不同状态下的各种位置数字；

：PROG是程序（PROGRAMME）的缩写格式，在这里可以调出编辑好的程序进行查阅和修改，也可以进入此界面后，通过左侧的扩展功能键DIR查看所有程序。

：OFF/SET是参数设置按键，在这个功能模块里面主要用到的功能就是刀补，磨耗和工件坐标系。刀补/外形是对刀时用，而工件系可以建立G54-G59等6个工件坐标系，这在连续加工中应用非常的广泛。

：SHIFT俗称上档键，上四行的每个按键都有一个大字母和一个小字母组成，大字母是默认的，如果要输入小字母，则需要先按SHIFT这个按键后在按既可以了。

：CAN是放弃（CANCLE）的缩写，如果在输入过程中某个字母输入有误可以通过按下此键，会退一个字母。 ：INPUT是输入的意思，此功能在参数设置和修改中应用较多，程序输入没有太多的用处。

：SYSTEM是系统的意思，这里有系统几乎所有的参数设置，一般情况下不用动用，否则对机床运作会有影响。

：MESSAGE是信息的意思，这里可以为ALM（报警），CNC错误提供显示平台，一般情况下机床出现ALM时按下此键可以获得有用的报警信息。

FANUC数控系统特点及系列

FANUC数控系统特点及系列

1．主要特点

日本FANUC公司的数控系统具有高质量、高性能、全功能，适用于各种机床和生产机械的特点，在市场的占有率远远超过其他的数控系统，主要体现在以下几个方面。

（1）系统在设计中大量采用模块化结构。这种结构易于拆装，各个控制板高度集成，使可靠性有很大提高，而且便于维修、更换。

（2）具有很强的抵抗恶劣环境影响的能力。其工作环境温度为0～45℃，相对湿度为75％。

（3）有较完善的保护措施。FANUC对自身的系统采用比较好的保护电路。

（4）FANUC系统所配置的系统软件具有比较齐全的基本功能和选项功能。对于一般的机床来说，基本功能完全能满足使用要求。

（5）提供大量丰富的PMC信号和PMC功能指令。这些丰富的信号和编程指令便于用户编制机床侧PMC控制程序，而且增加了编程的灵活性。

（6）具有很强的DNC功能。系统提供串行RS232C传输接口，使通用计算机PC和机床之间的数据传输能方便、可靠地进行，从而实现高速的DNC操作。

（7）提供丰富的维修报警和诊断功能。FANUC维修手册为用户提供了大量的报警信息，并且以不同的类别进行分类。

2．主要系列

（1）高可靠性的PowerMate: 0系列：用于控制2轴的小型车床，取代步进电机的伺服系统；可配画面清晰、操作方便，中文显示的CRT／MDI，也可配性能／价格比高的DPL／MDI。

（2）普及型CNC: 0—D系列：0—TD用于车床，0—MD用于铣床及小型加工中心，0—GCD用于圆柱磨床，0—GSD用于平面磨床，0—PD用于冲床。

（3）全功能型的0—C系列：0—TC用于通用车床、自动车床，0—MC用于铣床、钻床、加工中心，0—GCC用于内、外圆磨床，0—GSC用于平面磨床，0—TTC用于双刀架4轴车床。

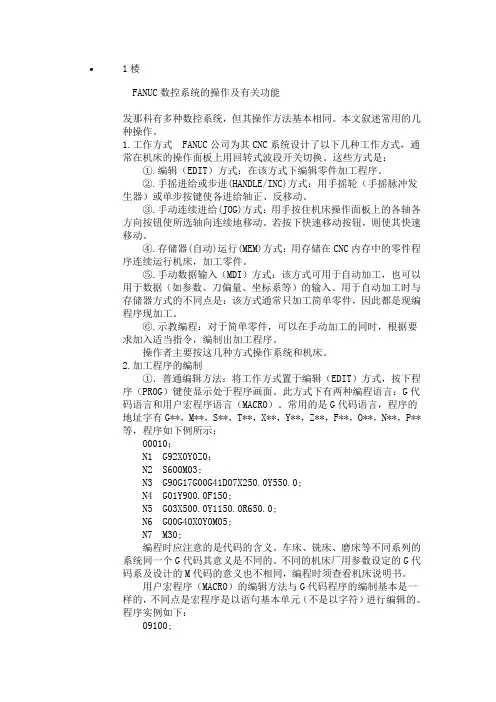

 1楼

FANUC数控系统的操作及有关功能

发那科有多种数控系统，但其操作方法基本相同。本文叙述常用的几种操作。

1.工作方式 FANUC公司为其CNC系统设计了以下几种工作方式，通常在机床的操作面板上用回转式波段开关切换。这些方式是：

①.编辑（EDIT）方式：在该方式下编辑零件加工程序。

②.手摇进给或步进(HANDLE/INC)方式：用手摇轮（手摇脉冲发生器）或单步按键使各进给轴正、反移动。

③.手动连续进给(JOG)方式：用手按住机床操作面板上的各轴各方向按钮使所选轴向连续地移动。若按下快速移动按钮，则使其快速移动。

④.存储器(自动)运行(MEM)方式：用存储在CNC内存中的零件程序连续运行机床，加工零件。

⑤.手动数据输入（MDI）方式：该方式可用于自动加工，也可以用于数据（如参数、刀偏量、坐标系等）的输入。用于自动加工时与存储器方式的不同点是：该方式通常只加工简单零件，因此都是现编程序现加工。

⑥.示教编程：对于简单零件，可以在手动加工的同时，根据要求加入适当指令，编制出加工程序。

操作者主要按这几种方式操作系统和机床。

2.加工程序的编制

①．普通编辑方法：将工作方式置于编辑（EDIT）方式，按下程序（PROG）键使显示处于程序画面。此方式下有两种编程语言：G代码语言和用户宏程序语言（MACRO）。常用的是G代码语言，程序的地址字有G**，M**，S**，T**，X**，Y**，Z**，F**，O**，N**，P**等，程序如下例所示：

O0010；

N1 G92X0Y0Z0；

N2 S600M03;

N3 G90G17G00G41D07X250.0Y550.0;

N4 G01Y900.0F150;

N5 G03X500.0Y1150.0R650.0;
