人教版八年级物理上册 5.3 凸透镜成像的规律 单元同步练习试题 含答案

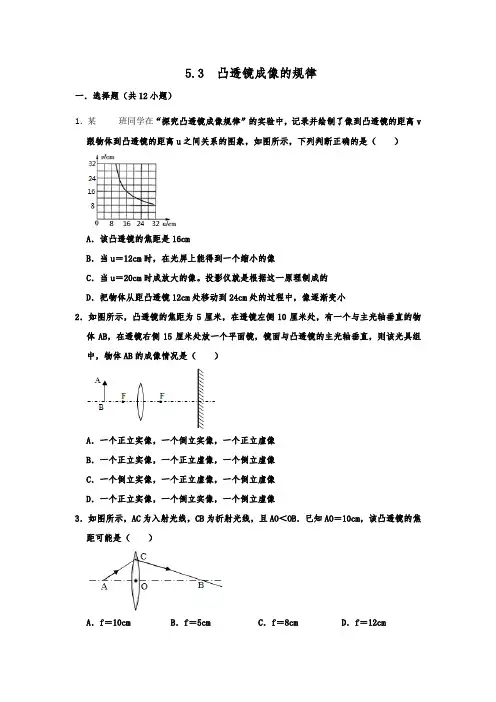

5.3 凸透镜成像的规律

一．选择题（共12小题）

1．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示，下列判断正确的是（ ）

A．该凸透镜的焦距是16cm

B．当u＝12cm时，在光屏上能得到一个缩小的像

C．当u＝20cm时成放大的像。投影仪就是根据这一原理制成的

D．把物体从距凸透镜12cm处移动到24cm处的过程中，像逐渐变小

2．如图所示，凸透镜的焦距为5厘米，在透镜左侧10厘米处，有一个与主光轴垂直的物体AB，在透镜右侧15厘米处放一个平面镜，镜面与凸透镜的主光轴垂直，则该光具组中，物体AB的成像情况是（ ）

A．一个正立实像，一个倒立实像，一个正立虚像

B．一个正立实像，一个正立虚像，一个倒立虚像

C．一个倒立实像，一个正立虚像，一个倒立虚像

D．一个正立实像，一个倒立实像，一个倒立虚像

3．如图所示，AC为入射光线，CB为折射光线，且AO＜OB．已知AO＝10cm，该凸透镜的焦距可能是（ ）

A．f＝10cm B．f＝5cm C．f＝8cm D．f＝12cm 4．某同学做“探究凸透镜成像的规律”实验时，所用凸透镜的焦距为f，保持凸透镜位置不变，如图所示，先后使烛焰位于a，b，c，d四点，并分别调整光屏的位置，关于a，b，c，d四点的成像情况，他归纳出下列说法，其中错误的是（ ）

A．烛焰位于a点时，屏上出现的实像最小

B．烛焰位于c点时，屏上出现的实像最大

C．烛焰位于b点时，屏上出现的实像最大

D．烛焰位于d点时，成正立放大的虚像

5．小明在完成“探究凸透镜成像规律”实验后，为进一步了解“视力矫正”的原理，移动蜡烛，先让烛焰在光屏上成了一个清晰的像。如图所示，然后他在蜡烛和凸透镜之间放置了不同类型的眼镜片，关于本次实验现象正确的是（ ）

A．放置眼镜片之前，蜡烛在图示位置，光屏上得到的是倒立、放大的实像

B．放置眼镜片之前，蜡烛在图示位置，光屏上得到的是倒立、缩小的虚像

C．将远视镜片放在蜡烛和凸透镜之间，使光屏靠近透镜，又能在光屏上看到清晰的像

D．将近视镜片放在蜡烛和凸透镜之间，使光屏靠近透镜，又能在光屏上看到清晰的像

6．有一物体，放在离凸透镜20cm的地方，在另一侧的光屏上呈现了一个倒立、放大的实像。现将物体移到离透镜10cm的地方，移动另一侧光屏，在光屏上能呈现（ ）

A．倒立、放大的实像 B．倒立、缩小的实像

C．倒立、等大的实像 D．不成像

7．在“探究凸透镜成像的规律”的实验中，物体距离凸透镜30cm时，在凸透镜另一侧的光屏上可得到一个倒立的、放大的实像。该凸透镜的焦距可能为（ ）

A．5cm B．10cm C．15cm D．18cm 8．如图所示，将凸透镜看作是眼睛的晶状体，光屏看作是眼睛的视网膜，烛焰看作是被眼睛观察的物体。 拿一个远视眼镜给“眼睛”戴上，光屏上出现烛焰清晰的像，而拿走远视眼镜则烛焰的像变得模糊。在拿走远视眼镜后，为了能在光屏上重新得到清晰的像，下列操作可行的是（ ）

A．将蜡烛靠近凸透镜

B．将光屏靠近凸透镜

C．将光屏远离凸透镜

D．将光屏和蜡烛同时靠近凸透镜

9．小册同学做“探究凸透镜成像的规律”的实验时，蜡烛、凸透镜、光屏在光具座上的位置如图所示，这时烛焰在光屏上成清晰的像（像未在图中画出来）。下列说法正确的是（ ）

A．图中成像原理与电影放映机的成像原理完全相同

B．取走光屏，蜡烛和凸透镜在图中位置，从凸透镜右侧适当位置可看到烛焰倒立缩小的实像

C．将蜡烛移到15cm刻度线处，凸透镜不动，光屏向左移动到适当位置才能呈现清晰的烛焰像

D．将蜡烛移到35cm刻度线处，凸透镜不动，光屏移动到适当位置能呈现清晰的烛焰像

10．物体在凸透镜前20cm处，可以得到倒立放大的像，现将物体向透镜移近10cm后，得到的像是（ ）

A．倒立放大的实像 B．倒立等大的实像

C．正立放大的虚像 D．条件不足，无法判定

11．如图所示，主光轴上有一点光源，在透镜的另一侧有一光屏。光屏、点光源通过凸透镜在光屏上形成一个光斑，现让光屏稍微靠近凸透镜，光斑的面积会减小，设凸透镜的焦距为f，由此可判断（ ）

A．d一定小于f

B．d一定大于2f

C．d一定大于f，小于2f

D．d可能大于2f，也可能小于f

12．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离 v 跟物体 到凸透镜的距离 u 之间关系的图象，如图 18 所示。下列判断中正确的是（ ）

A．该凸造镜的焦距是 16 cm

B．当 u＝12cm 时，在光屏上能得到一个缩小的像

C．当 u＝20cm 时，成放大的像，投影仪就是根据这一原理制成的

D．把物体从距凸透镜 12cm 处移动到 24cm 处的过程中，像逐渐变小

二．实验探究题（共8小题）

13．小明用焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验。

（1）调整器材高度时，应 （填“点燃”或“不点燃”）蜡烛。

（2）器材处于图甲所示位置时，烛焰恰好在光屏上成清晰的像，这与 （填“照相机”、“投影仪”或“放大镜”）的成像特点相同。

（3）将蜡烛移动至20cm刻度处，应将光屏移动到

（填序号）范围的某一位置才能再次在光屏得到清晰的像。

A.50cm﹣60cmB.60cm﹣70cmC.70cm﹣80cm

（4）将蜡烛移动至45cm刻度处时，取下光屏，从凸透镜右侧通过凸透镜可以看到烛焰的放大的 （填“虚”或“实）像。

（5）张老师用发光二极管制作了一个“F”形光源（如图乙）代替蜡烛放在30cm刻度处，则光屏上得到的清晰的像应该是图丙中的 （填序号）。

14．石老师上课时拿个水晶球，让同学们透过它看远处倒立的建筑物的像（如图1所示），引起同学对凸透镜的成像的兴趣。为此老师让大家一起探究“凸透镜成像的规律”给同学们准备了凸透镜、凹透镜、光具座、蜡烛、光屏各一个，火柴盒。

（1）帏涛在挑选透镜时，把两个透镜甲、乙分别正对太阳光，在光屏上出现了如图2（甲）所示的光斑，你认为他应该选择 （选填“甲”、“乙”）透镜来进行实验。

（2）帏涛在实验中发现光屏上成的蜡烛的像偏上（如图丙所示）是因为忽略了实验中的一个操作步骤，这一步应是

。

（3）如图3所示是小明通过实验得到的凸透镜的像距v和物距u关系的图象。由图象可知凸透镜的焦距是

cm。

（4）当烛焰距凸透镜35cm时，移动光屏，可在光屏上得到一个清晰、倒立、 的实像，生活中利用这一原理制成的光学仪器是 （填“照相机”、“投影仪”或“放大镜”）。要使烛焰在光屏上所成的像变大，应保持透镜的位置不动，调节蜡烛的位置，同时将光屏 （填“靠近”或“远离”）透镜，直至得到清晰的像。

（5）实验中他不小心用纸把透镜下半部分遮住了，则他看到的光屏上所成的像的大小将

（选填“变大”、“变小”或“不变”）。

（6）实验后，该同学取下自己所带的眼镜放在蜡烛与凸透镜之间之间靠近透镜的位置，光屏上原来清晰的像变模糊了，他将光屏向靠近透镜方向移动一段距离后，原来模糊的像又变清晰了，则说明该同学所带的是

眼镜。（选填“近视”或“远视”）

15．小明同学在探究“凸透镜成像规律”实验中，所用凸透镜的焦距f＝20cm，如图所示：

（1）小明点燃蜡烛后，调整烛焰、凸透镜和光屏的中心在同一高度，其目的是 。

（2）在图示中，只需移动光屏到适当位置，可在光屏上成倒立的、 （选填“放大”、“缩小”或“等大”）的实像。这个成像规律在实际生活中的应用是 （填一种光学器材）。

（3）完成上述实验后，小明在凸透镜和蜡烛之间，靠近凸透镜的位置放了一副眼镜，原来光屏上清晰的像变模糊，当光屏远离凸透镜到适当位置又可得一清晰的像。则这副眼镜是

（选填“近视”或“远视”）眼镜。

16．在“探究凸透镜成像规律”的实验中，小明将焦距为10cm的凸透镜放在光具座中央，调节烛焰，凸透镜和光屏的中心在同一高度。

（1）实验中各器材的摆放位置如图甲所示，若要研究物距大于2倍焦距时，凸透镜的成像特点，则接下来的操作应该是 （填字母）

a．蜡烛，凸透镜的位置保持不变，移动光屏直到找到清晰的像

b．光屏位置保持不变，将蜡烛移至15cm刻线处，移动凸透镜直到找到清晰的像

c．凸透镜位置保持不变，将蜡烛移至15cm刻线处，移动光屏直到找到清晰的像

（2）凸透镜能成等大的像吗？为了在实验中准确的比较像和物的大小关系，小明采用了以下的做法：

①将白纸铺在水平桌面上，把点燃的蜡烛和玻璃板放置在如图乙所示的位置上，用笔在纸上画出蜡烛的“像”。请你依据平面镜成像特点，在图乙中画出A点在平面镜中的像A′的位置，并画出入射光线AO的反射光线。 ②将画有烛焰“像”的纸

（填“正”或“倒”）贴在光屏上，这样便能在接下来的实验中准确的比较像和物的大小关系。

17．在探究“凸透镜成像规律”的实验中。

（1）如图甲，平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f＝

cm。

（2）如图乙，光屏上呈现清晰的像，此像的性质是

的实像（选填“放大”或“缩小”）。若保持蜡烛和光屏位置不变，移动透镜至 _cm刻度线处，光屏上能再次呈现清晰的像。

（3）课后，小丽和小明又尝试，当他们相距2m，通过同一块焦距为15cm的凸透镜观看对方，小明刚好通过透镜能看到小丽眼睛正立的像，则下列说法中不正确的是

A．此时小丽的眼睛在凸透镜的一倍焦距以内

B．若图片中小丽的手将透镜水平向右移动一定距离，小明看到正立的像有可能变大

C．小丽从透镜中看不到小明的像

D．小丽从透镜中看到小明倒立缩小的像

18．在探究“凸透镜成像规律”的实验中：

（1）晓红在早上9：00利用太阳光进行观察某凸透镜焦点的活动。她将这个凸透镜与水平地面平行放置，调节凸透镜到地面的距离，直至地面上出现一个最小的亮点，她认为此点就是凸透镜的焦点。你认为该活动过程存在的问题是： ；

（2）实验前，必须将烛焰、光屏的中心和凸透镜的光心调整到 上；

（3）如图所示，烛焰能在光屏上形成清晰的像，此像是倒立、 的实像。如果此时撤去光屏，人眼在图示位置 （填“能”或“不能”）直接看到烛焰的像；

（4）在图中，保持凸透镜的位置不变，如果蜡烛向左移动，为了在光屏上得到一个清晰的像，光屏应该向

（填“左”或“右”）移动；

（5）依次改变蜡烛的位置，移动光屏，直到找到清晰的像。记录的数据如表所示：

次数 1 2 3 4 5 6
