初三化学图象题精选有详细解答

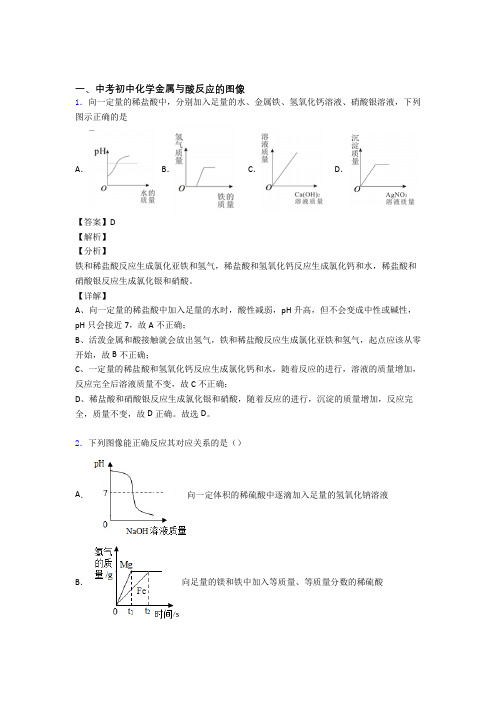

一、中考初中化学金属与酸反应的图像1．向一定量的稀盐酸中，分别加入足量的水、金属铁、氢氧化钙溶液、硝酸银溶液，下列图示正确的是A．B．C．D．【答案】D【解析】【分析】铁和稀盐酸反应生成氯化亚铁和氢气，稀盐酸和氢氧化钙反应生成氯化钙和水，稀盐酸和硝酸银反应生成氯化银和硝酸。

【详解】A、向一定量的稀盐酸中加入足量的水时，酸性减弱，pH升高，但不会变成中性或碱性，pH只会接近7，故A不正确；B、活泼金属和酸接触就会放出氢气，铁和稀盐酸反应生成氯化亚铁和氢气，起点应该从零开始，故B不正确；C、一定量的稀盐酸和氢氧化钙反应生成氯化钙和水，随着反应的进行，溶液的质量增加，反应完全后溶液质量不变，故C不正确；D、稀盐酸和硝酸银反应生成氯化银和硝酸，随着反应的进行，沉淀的质量增加，反应完全，质量不变，故D正确。

故选D。

2．下列图像能正确反应其对应关系的是（）A．向一定体积的稀硫酸中逐滴加入足量的氢氧化钠溶液B．向足量的镁和铁中加入等质量、等质量分数的稀硫酸C．向硫酸镁和硫酸的混合溶液中逐渐加入氢氧化钠溶液D．某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体【答案】B【解析】【详解】A、向一定体积的稀硫酸中逐滴加入足量的氢氧化钠溶液，pH应该是由小于7逐渐升高，直至等于或大于7，该选项对应关系不正确；B、向足量的镁和铁中加入等质量、等质量分数的稀硫酸，最终生成氢气质量相等，由于镁比铁活泼，反应需要时间短，该选项对应关系正确；C、向硫酸镁和硫酸的混合溶液中逐渐加入氢氧化钠溶液，氢氧化钠先和硫酸反应生成硫酸钠和水，后和硫酸镁反应生成氢氧化镁沉淀和硫酸钠，该选项对应关系不正确；D、某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体，硝酸钾不能溶解，溶质质量分数不变，该选项对应关系不正确。

故选B。

3．以下文字叙述与图像不相符的是A．等质量的Zn、Fe分别与足量等质量分数的稀硫酸反应B．向盐酸和CuCl2混合溶液中加入足量的NaOHC．在密闭容器中用红磷测定空气中氧气的含量D．向某氢氧化钠溶液中逐滴滴入稀硫酸【答案】C【解析】【分析】【详解】A、铁的相对原子质量比锌小，金属活动性比锌弱，因此反应速率比锌小，产生的氢气比锌多，该图能正确反映对应操作，故不符合题意；B、氢氧化钠溶液先和盐酸反应生成氯化钠和水，当盐酸反应完毕后，氢氧化钠溶液再和氯化铜溶液反应生成氢氧化铜沉淀和氯化钠，所以开始没有沉淀生成，该图能正确反映对应操作，故不符合题意；C、由于红磷燃烧消耗容器中空气的氧气，生成固体五氧化二磷，当反应停止，冷却至室温，此时，容器中压强应小于反应前容器中压强，即起点纵坐标大于终点纵坐标，该图不能正确反映对应操作，故符合题意；D、氢氧化钠溶液呈碱性，其pH值大于7，能与稀硫酸反应生成显中性的硫酸钠溶液，所以当向氢氧化钠溶液中滴加稀硫酸至过量时，溶液的pH值要变小，当它们恰好完全反应时，pH值等于7，如果继续滴加则会使溶液变为酸性溶液，即溶液的pH小于7，该图能正确反映对应操作，故不符合题意，故选C。

初三化学化学图像题汇编解题技巧分析及练习题(含答案)及解析一、中考化学图像题汇编1．下图不能正确反映选项所描述变化关系的是。

A．向等质量的Zn、Fe中滴加等质量分数的稀HClB．稀释一定浓度的NaCl溶液C．向一定量的CuO通入 H2并持续高温D．向一定量 NaOH 和Ba(NO3)2的混合溶液中滴加稀H2SO4A．A B．B C．C D．D【答案】D【解析】【分析】【详解】A、向等质量铁和锌中滴加等质量分数稀盐酸，开始时，金属有剩余，酸不足，产生氢气相等，最后铁生成氢气的质量较多，因为酸过量时，等质量的+2价金属生成氢气的质量与相对原子质量成反比，故正确；B、氯化钠溶液显中性，稀释一定浓度的NaCl溶液，p H保持7不变，正确；C、向一定量的CuO中通入H2并持续高温，固体质量逐渐减少到不变，正确；D、硫酸根离子和钡离子一接触就会生成硫酸钡沉淀，所以沉淀应该从零开始逐渐增大，然后不变，故错误。

故选：D。

2．下列四个图象分别对应四个变化过程，其中正确的是（）A．一定量的饱和石灰水中加入氧化钙B ．常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应C ．向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液D ．向氢氧化钾溶液中不断加水，溶液的pH 与加入水的质量关系【答案】B【解析】【分析】【详解】A 、一定量的饱和石灰水中加入氧化钙，氧化钙和水反应生成氢氧化钙，溶剂质量减小，且反应放热，氢氧化钙的溶解度随温度的升高而减小，故导致部分氢氧化钙析出，溶质质量减小，完全反应后温度降低，部分氢氧化钙溶解，溶质质量增大，最终溶质质量小于反应前溶质质量，不符合题意；B 、常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应，锌与稀硫酸反应：2442=Z Zn+H SO SO +H n ↑，铁与稀硫酸反应：2442=F Fe+H SO SO +H e ↑，反应的硫酸质量相等时生成氢气质量相等，最终铁和稀硫酸反应生成氢气多，符合题意；C 、向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液，氢氧化钠先和硫酸反应生成硫酸钠和水，后和硫酸铜反应生成氢氧化铜沉淀和硫酸钠，故一开始无沉淀产生，后沉淀质量逐渐增加，待完全反应后，不再变化，不符合题意；D 、向氢氧化钾溶液中不断加水，溶液碱性减弱，pH 减小，但是不能减小到7，更不能小于7，不符合题意。

一、中考初中化学金属与酸反应的图像1．向一定量的稀盐酸中，分别加入足量的水、金属铁、氢氧化钙溶液、硝酸银溶液，下列图示正确的是A．B．C．D．【答案】D【解析】【分析】铁和稀盐酸反应生成氯化亚铁和氢气，稀盐酸和氢氧化钙反应生成氯化钙和水，稀盐酸和硝酸银反应生成氯化银和硝酸。

【详解】A、向一定量的稀盐酸中加入足量的水时，酸性减弱，pH升高，但不会变成中性或碱性，pH只会接近7，故A不正确；B、活泼金属和酸接触就会放出氢气，铁和稀盐酸反应生成氯化亚铁和氢气，起点应该从零开始，故B不正确；C、一定量的稀盐酸和氢氧化钙反应生成氯化钙和水，随着反应的进行，溶液的质量增加，反应完全后溶液质量不变，故C不正确；D、稀盐酸和硝酸银反应生成氯化银和硝酸，随着反应的进行，沉淀的质量增加，反应完全，质量不变，故D正确。

故选D。

2．如图表所示4个图象中，能正确反映变化关系的是A．足量镁和铝分别放入等质量、等浓度的稀盐酸中B．镁在空气中加热C ．加热一定质量的高锰酸钾固体D ．向一定质量的二氧化锰中加入过氧化氢溶液【答案】B【解析】【分析】【详解】A 、根据反应的化学方程式及其质量关系：22Mg+2HCl=24MgCl +3H 72↑，325421961872Al +6HCl =2AlCl +3H 32↑可知 ，足量的镁和铝分别放入等质量、等浓度的稀盐酸中，酸能完全反应，因此反应生成的氢气质量相同，产生相同质量的氢气，消耗镁的质量大于 铝的质量，图像不能正确反映变化关系，不符合题意；B 、镁与空气中的氧气反应生成氧化镁，根据质量守恒定律，反应物质量应该等于生成物质量，因此固体的质量不断增加，图像能正确反映变化关系，符合题意；C 、高锰酸钾受热分解生成了锰酸钾、二氧化锰和氧气，固体的质量减小，锰元素的质量不变，因此固体中锰元素的质量分数应当增加，图像不能正确反映变化关系，不符合题意；D 、向一定质量的二氧化锰中加入过氧化氢溶液，二氧化锰是该反应的催化剂，质量不变，图像不能正确反映变化关系，不符合题意。

（化学）初中化学化学图像题汇编解题技巧讲解及练习题(含答案)含解析一、中考化学图像题汇编1．将三种不同浓度的氢氧化钠溶液分别滴入对应浓度的盐酸中，反应的曲线如图所示。

下列说法正确的是（）A．在a、b、c三种曲线所示实验中，a曲线所用盐酸浓度最小B．在a曲线所示的实验中，若用酚酞作指示剂，酚酞溶液由红色变为无色C．当加入溶液体积为20mL时，溶液中存在的离子主要是Na+ Cl- H+ OH-D．当溶液pH=7时，a、b、c曲线中分别加入的溶液体积相同【来源】2019年陕西省西安市碑林区西工大附中中考二模化学试题【答案】D【解析】【分析】【详解】A、在加入相同较少体积的氢氧化钠后，a中pH最小，说明酸的浓度较大，无法被氢氧化钠较快中和，所以a曲线所用盐酸浓度最大，选项A错误；B、开始反应时，溶液pH小于7为酸性，酚酞不变色，当加入氢氧化钠溶液体积超过25mL以后，才开始显碱性，酚酞使溶液变红色，所以是由无色变为红色，选项B错误；C、当加入20mL溶液时，三者的pH都小于7，说明酸过量，不会存在碱，所以没有氢氧根离子的存在，选项C错误；D、当pH=7时，三者相交于一点，此时加入溶液体积相同，选项D正确。

故选D。

2．取实验室中部分变质的NaOH样品配成溶液，向其中滴加过量的稀盐酸，能正确反映其中变化的示意图是A．B．C．D．【答案】C【解析】【详解】A、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，这两种物质的溶液都呈碱性，没有向其中滴加稀盐酸时溶液的pH应该大于7，而图中曲线的起点pH﹤7，不正确，随着稀盐酸的加入，氢氧化钠和碳酸钠先后和盐酸反应，溶液的pH逐渐减小，两种物质和盐酸恰好完全反应时，溶液的pH应该等于7，滴加稀盐酸过量后，溶液呈酸性，溶液的pH应该小于7，选项A不正确；B、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，稀盐酸加入后，氢氧化钠先和盐酸反应，生成氯化钠和水，溶液质量不断增加，氢氧化钠反应完全后，碳酸钠和盐酸反应，反应过程中，虽然有二氧化碳气体生成，但加入的盐酸质量大于生成的二氧化碳的质量，所以溶液的质量也是增大的，只不过是增加的幅度稍小，碳酸钠反应完全后，加入稀盐酸，溶液增加的质量等于加入稀盐酸的质量，因此溶液的质量应该继续增加，选项B不正确；C、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，稀盐酸加入后氢氧化钠先和盐酸反应，生成氯化钠和水，没有二氧化碳生成，氢氧化钠反应完全后，碳酸钠和盐酸反应，反应过程中有二氧化碳气体生成，碳酸钠反应完全后，二氧化碳质量不再增加。

初三化学图像题 pH的变化图像技巧(很有用)及练习题及解析一、化学图像题 pH的变化图像（稀释或中和）1．下列所示的图像能反映相对应实验的是A．甲图可表示向pH=10的氢氧化钙溶液不断加水稀释，溶液pH的变化B．乙图可表示向碳酸钙固体中逐滴加入稀盐酸至过量时，产生气体质量的变化C．丙图可表示在40 ℃，将饱和硝酸钾溶液恒温蒸发至有白色晶体析出，溶质质量分数的变化D．丁图可表示将等质量的镁与锌分别和足量稀硫酸混合时，产生气体质量的变化【来源】2019年广东省广州市荔湾区广雅中学中考一模化学试题【答案】B【解析】【分析】【详解】A、碱性溶液加水稀释，溶液不能变成酸性，即pH不可能小于7，故错误；B、向碳酸钙固体中逐滴加入稀盐酸至过量，当碳酸钙完全反应，产生二氧化碳的质量不再改变，故正确；C、在40℃，将饱和硝酸钾溶液恒温蒸发至有白色晶体析出，其溶液的溶质质量分数不变，故错误；D、将等质量的金属镁和锌分别和足量的稀硫酸混合，则金属完全反应，镁产生的氢气质量大于锌，故错误；故选：B。

2．某同学利用图1装置研究稀盐酸与氢氧化钠溶液反应的过程,并用pH传感器和温度传感器测量反应过程中相关物理量的变化情况,得到图2和图3。

下列说法错误的是A．图2中b点所示溶液中的溶质是NaCl和NaOHB．将图2中d点所示溶液加热蒸干所得固体为纯净物C．图2中c→d所示溶液中NaCl的质量不断增加D．图3中e→f变化趋势可说明该反应是放热反应【来源】备战2020中考化学章节强化训练——酸和碱【答案】C【解析】【详解】A、由图2知该反应是将盐酸滴入氢氧化钠溶液中；盐酸与氢氧化钠反应生成氯化钠和水，b点pH大于7，说明氢氧化钠有剩余，故b点所示溶液中的溶质是NaCl和NaOH，故A正确；B、图2中d点pH小于7，盐酸过量，溶液中溶质为氯化钠和HCl，加热蒸干过程中HCl挥发掉，所得固体只有氯化钠，为纯净物，故B正确；C、图2中c点pH=7，盐酸与氢氧化钠恰好完全反应，c→d过程是盐酸过量，溶液中NaCl 的质量不变，故C错误；D、图3中e→f变化趋势可说明该反应是放热反应，故D正确。

九年级化学化学图像题汇编题20套(带答案)含解析一、中考化学图像题汇编1．如图是对实验绘制的相关变化的图形，其中实验结果与图形对应准确的是（ ）A ．图①分别向等质量的铝和镁中加入稀盐酸B ．图②是向硫酸中加水，溶液pH 的变化C ．图③是向饱和食盐水中不断加水，溶液中溶质的质量变化D ．图④是向一定量硫酸铜溶液中不断加入锌粉，溶液的质量变化【来源】广西南宁市青秀区南宁二中2019-2020学年九年级下学期2月开学考试化学试题【答案】A【解析】【分析】【详解】A 、分别向稀盐酸中加等质量的铝和镁，铝和稀盐酸反应：322Al+6HCl=2AlCl +3H ↑；镁和稀盐酸反应：22Mg+2HCl=MgCl +H ↑，等质量的铝和镁，最后铝产生氢气的质量大，符合题意；B 、向硫酸中加水，pH 逐渐增大至无限接近于7，但是不会大于7，不符合题意；C 、向饱和食盐水中不断加水，溶液的质量不断增大，但是溶质的质量不变，不符合题意；D 、向一定量硫酸铜溶液中不断加入锌粉，锌与硫酸铜反应生成硫酸锌和铜，44=Zn+CuSO ZnSO +Cu ，65份的锌置换出64份的铜，固体质量减小，溶液质量增加，但是溶液质量不是从零开始增加，不符合题意。

故选A 。

2．下列四个图形的变化趋势能正确描述对应操作的是A．足量的铁片与镁条分别与等质量、等质量分数的稀硫酸反应B．将接近饱和的碳酸钠溶液恒温蒸发水C．向氢氧化钠和氯化钡的混合溶液中逐滴加入稀硫酸D．向pH=2的盐酸溶液中加水稀释【答案】A【解析】【分析】【详解】A、足量的铁和镁分别与等质量的稀盐酸反应,镁的活动性强,所以镁反应时间短,金属足量，而酸的质量和质量分数相同,所以生成的氢气的质量相同；故选项正确;B、接近饱和的碳酸的溶液恒温蒸发到饱和后再蒸发一直饱和,质量分数不变；故选项错误;C、氢氧化钠和氯化钡都能与稀硫酸反应,而且生成的硫酸钡沉淀不溶于水所以加入硫酸后立即生成沉淀；故选项错误;D、pH=2盐酸溶液加水稀释酸性会减弱,但溶液始终呈酸性,pH应始终小于7 ；故选项错误。

专题08 图像题(测试)一、选择题1．下列图象能够正确反映其对应变化关系的是()A．将浓盐酸露置在空气中一段时间B．向稀硫酸中滴加过量的氢氧化钠溶液C．向等质量的氧化镁、氢氧化镁中，分别加入溶质质量分数相同的稀盐酸至过量D．电解水实验中，生成的氢气和氧气之间的质量关系【答案】C【解答】解：A、浓盐酸具有挥发性，置在空气中一段时间，溶质质量减少，溶剂质量不变，溶质质量分数减小，故选项图象错误。

B、向稀硫酸中滴加过量的氢氧化钠溶液，酸性逐渐减弱，碱性逐渐增强，pH值的变化是从小于7逐渐的增大到大于7，故选项图象错误。

C、等质量的氧化镁、氢氧化镁中，氧化镁中含有的镁元素的质量多，分别加入溶质质量分数相同的稀盐酸至过量，氧化镁产生的氯化镁多，故选项图象正确。

D、通电分解水，生成氢气和氧气的体积(而不是质量)之比为2：1，故选项图象错误。

故选：C。

2．下列所示的四个图象能正确反映对应变化关系的是()A．向一定量的饱和石灰水中不断加入生石灰□B．向等质量的镁和锌中加入稀盐酸至过量C．向pH＝2的稀盐酸中加入pH＝12的氢氧化钠溶液D．向一定量的氢氧化钾和氯化钡的混合溶液中滴加稀硫酸【答案】B【解答】解：A．生石灰和水发生反应生成氢氧化钙，会消耗水，随着生石灰的不断加入溶液中的水不断减少，溶质也不断析出，溶质的质量会不断减少而不是不变，故A错误；B．在刚开始反应到金属反应完之前，加入的盐酸一样多，生成的氯化锌比氯化镁的质量多，相同质量的锌和镁与完全反应，生成的氯化镁的质量比氯化锌的质量多，故B正确；C．向稀盐酸中加入氢氧化钠溶液时，稀盐酸与氢氧化钠发生中和反应，pH值不断增大，随着氢氧化钠溶液的不断加入，溶液的pH不断增大，无限的接近12，但不会等于12，故C错误；D．向一定量的氢氧化钾和氯化钡的混合溶液中滴加稀硫酸，一开始滴加稀硫酸就有沉淀生成，故D错误。

故选：B。

3．实验室使用一定质量的高锰酸钾加热分解制氧气，各物理量随加热时间变化的图像正确的是A．B．C．D．【答案】D【解析】A、高锰酸钾受热分解，开始的一段时间不会生成氧气，氧气的质量逐渐增大，然后不变，故A错误；B、高锰酸钾受热分解，固体质量逐渐减少，钾元素的质量分数逐渐增大，然后不变，故B错误；C、二氧化锰的质量从零开始逐渐增大，然后不变，故C错误；D、固体中锰，钾元素的质量比不变，故D正确。

【化学】九年级化学化学图像题汇编试题(有答案和解析)一、中考化学图像题汇编1．如图是甲、乙、丙三种固体物质的溶解度曲线。

下列说法正确的是()A．20°C时，甲和丙的溶解度相等B．50 °C时，将30 g甲物质加入到50 g水中不断搅拌，可形成80 g溶液C．甲中混有少量丙时，可用蒸发结晶的方法提纯甲D．将三种物质的饱和溶液从50 °C降温至20 °C ，所得溶液溶质质量分数的大小关系是：乙>甲=丙【答案】A【解析】【详解】A、由图可知，20°C时，甲和丙的溶解度相等，A正确；B、50 °C时，将30 g甲物质加入到50 g水中不断搅拌，根据甲物质的溶解度曲线可知，50°C时，50g水中仅能溶解25g甲物质，形成溶液的质量为50g+25g=75g， B错误；C、甲物质的溶解度随温度的升高而增大，丙物质的溶解度随温度的升高而减小，甲中混有少量丙时，可通过降温结晶或冷却热饱和溶液的方法提纯甲，C错误；D、当温度从50°C降至20°C时，甲、乙两种物质的溶解度均随温度的降低而减小，分别得到20°C时甲、乙的饱和溶液，而丙的溶解度随温度的降低而增大，则丙的饱和溶液降温后，变为不饱和溶液，其溶质质量分数未发生变化，仍等于50°C时丙物质的饱和溶液的溶质质量分数，20° C时乙的溶解度大于甲的溶解度，且大于50°C时丙的溶解度，因此降温后，所得溶液溶质质量分数的大小关系是乙>甲>丙，D错误。

故选：A。

【点睛】根据固体的溶解度曲线可以：①查出某物质在一定温度下的溶解度，从而确定物质的溶解性，②比较不同物质在同一温度下的溶解度大小，从而判断饱和溶液中溶质的质量分数的大小，③判断物质的溶解度随温度变化的变化情况，从而判断通过降温结晶还是蒸发结晶的方法达到提纯物质的目的。

（化学）九年级化学图像题金属及酸碱盐反应常见题型及答题技巧及练习题(含答案)一、化学图像题金属及酸碱盐反应的图像1．如图所示的四个图象，分别对应四种过程，其中正确的是A．甲图表示相同质量、相同质量分数的过氧化氢加催化剂和不加催化剂生成氧气的质量B．乙图表示电解水生成氢气和氧气的体积比C．丙图表示红磷在敞口容器中燃烧冷却至室温瓶内氧元素的质量D．丁图表示部分被氧化的铜与稀硫酸的反应【答案】D【解析】【分析】【详解】A、在两份等质量、等溶质质量分数的过氧化氢溶液中，一份加催化剂，一份不加催化剂，加催化剂的一份反应需要的时间短，最终生成氧气的质量相同，该选项对应关系不正确；B、电解水时，正极产生的是氧气，负极产生的是氢气，氧气和氢气的体积比约为1：2，质量比是8：1，该选项对应关系不正确；C、磷和氧气在点燃的条件下生成五氧化二磷，红磷在敞口容器中燃烧冷却至室温瓶内氧元素的质量不断增大，该选项对应关系不正确；D、部分被氧化的铜与稀硫酸的反应，即氧化铜和稀硫酸反应，铜和稀盐酸不反应，固体质量减少，但不会减小到0，该选项对应关系正确；故选：D。

【点睛】本题是过程与图象结合题，是对学生识图能力的考查，解题的关键是能正确的分析各个反应的过程并能结合图象分析问题。

2．下列图像与所述实验相符的是A．向一定量的稀盐酸和CaCl2的混合溶液中加入Na2CO3溶液B．向一定量的BaCl2和NaOH的混合溶液中加入稀硫酸C．向一定量的稀盐酸中加入水D．向一定量的AgNO3溶液中加入金属锌【答案】A【解析】【详解】A、根据优先反应原则,碳酸钠和稀盐酸先发生反应，在此过程中无沉淀产生,当稀盐酸反应完,碳酸钠再和氯化钙反应生成碳酸钙沉淀,故选项正确;B、氢氧化钠和稀硫酸的反应不影响硫酸根离子和钡离子的反应,因此反应刚开始时就有硫酸钡沉淀生成；故选项错误;C、向稀盐酸中加水,pH逐渐增大,但溶液始终显酸性,pH不会大于或等于7,故选项错误;D、锌和硝酸银反应生成硝酸锌和银,生成硝酸锌的质量小于反应消耗硝酸银的质量,故溶液的质量逐渐减小，反应结束后，溶液的质量保持不变；故选项错误；故选：A。
