探析转换层大体积梁结构施工技术摘要:本文根据工程实践,介绍了转换层转换层结构形式及特点、转换大梁的支撑系统、转换梁支撑系统设计、二次支柱楼层混凝土拆模强度等主要施工技术。
关键词: 结构转换层支撑系统二次支柱1 转换层结构形式及特点1.1 转换层结构形式多层商住楼底部3层裙房作为商场、文化娱乐等公共设施,顶部塔楼布置为住宅。
从结构布置的特点以满足建筑功能上看,上部需要小开间的轴线布置,以较多的墙体来满足住宅的要求;下部公共部分则希望有尽可能大的自由灵活空间——柱网要大,墙体要尽量少。
此要求与结构的合理、自然布置趋势正好相反。
从结构受力特点看由于高层建筑结构下部楼层受力很大,上部楼层受力较小,而正常布置时应当是下部刚度大、墙多、柱网密, 而到了上部则渐渐减少墙、柱并扩大轴线间距。
结构的正常布置与建筑功能之间因此产生了矛盾。
为了满足建筑功能的要求, 结构必须以与常规方式相反的设计进行布置: 上部布置小空间,下部布置大空间; 上部采用刚度大的剪力墙,下部则采用刚度小的框架柱。
为了实现这种结构的布置, 就必须在结构转换的楼层设置转换层,该工程就是在三、四层之间高出裙房屋面处设置了结构转换层,该转换层为梁式转换层结构形式。
2.2 转换层的特点转换层大梁的最大截面为1200mm×2500mm,板厚为250mm,裙房屋面板厚为150mm,为了确保上部荷载通过转换层的梁板柱能安全有效地传递至基础承台, 设计上采取了在梁柱部位设置加强翼缘的办法以确保大梁的稳定性。
由于转换层梁截面大,钢筋密集,致使该层结构自重大,施工荷载亦远远超出支承层楼板的承载极限;同时,由于转换梁钢筋排列密集,柱顶梁柱锚固筋的弯锚,以及加强翼缘钢筋的穿插等,使得在转换层梁板施工中,必须精细计算支撑体系,以确保整个结构的安全可靠,同时也应当合理的安排好钢筋的绑扎顺序等等。
为此,必须作出周密的考虑,制定具体的施工安全保证措施。
3 转换大梁的支撑系统转换梁截面大,施工荷载达80kn/m2,而支撑楼面设计荷载仅为6kn/m2,因此,按常规的排架及支模方法将无法满足该结构大梁的施工。

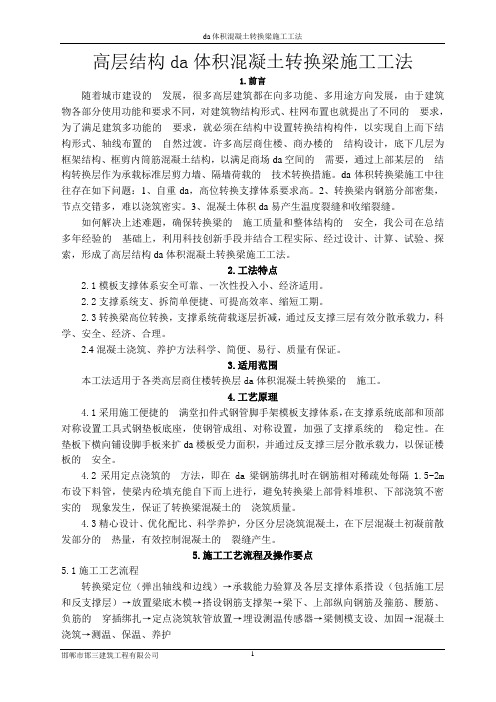

高层结构da体积混凝土转换梁施工工法1.前言随着城市建设的发展，很多高层建筑都在向多功能、多用途方向发展，由于建筑物各部分使用功能和要求不同，对建筑物结构形式、柱网布置也就提出了不同的要求，为了满足建筑多功能的要求，就必须在结构中设置转换结构构件，以实现自上而下结构形式、轴线布置的自然过渡。
许多高层商住楼、商办楼的结构设计，底下几层为框架结构、框剪内筒筋混凝土结构，以满足商场da空间的需要，通过上部某层的结构转换层作为承载标准层剪力墙、隔墙荷载的技术转换措施。
da体积转换梁施工中往往存在如下问题：1、自重da，高位转换支撑体系要求高。
2、转换梁内钢筋分部密集，节点交错多，难以浇筑密实。
3、混凝土体积da易产生温度裂缝和收缩裂缝。
如何解决上述难题，确保转换梁的施工质量和整体结构的安全，我公司在总结多年经验的基础上，利用科技创新手段并结合工程实际、经过设计、计算、试验、探索，形成了高层结构da体积混凝土转换梁施工工法。
2.工法特点2.1模板支撑体系安全可靠、一次性投入小、经济适用。
2.2支撑系统支、拆简单便捷、可提高效率、缩短工期。
2.3转换梁高位转换，支撑系统荷载逐层折减，通过反支撑三层有效分散承载力，科学、安全、经济、合理。
2.4混凝土浇筑、养护方法科学、简便、易行、质量有保证。
3.适用范围本工法适用于各类高层商住楼转换层da体积混凝土转换梁的施工。
4.工艺原理4.1采用施工便捷的满堂扣件式钢管脚手架模板支撑体系，在支撑系统底部和顶部对称设置工具式钢垫板底座，使钢管成组、对称设置，加强了支撑系统的稳定性。
在垫板下横向铺设脚手板来扩da楼板受力面积，并通过反支撑三层分散承载力，以保证楼板的安全。
4.2采用定点浇筑的方法，即在da梁钢筋绑扎时在钢筋相对稀疏处每隔1.5~2m 布设下料管，使梁内砼填充能自下而上进行，避免转换梁上部骨料堆积、下部浇筑不密实的现象发生，保证了转换梁混凝土的浇筑质量。
4.3精心设计、优化配比、科学养护，分区分层浇筑混凝土，在下层混凝土初凝前散发部分的热量，有效控制混凝土的裂缝产生。

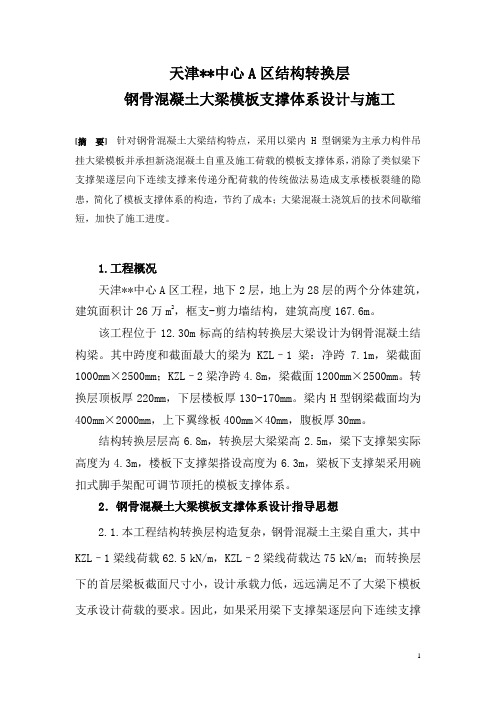

天津**中心A区结构转换层钢骨混凝土大梁模板支撑体系设计与施工[摘要]针对钢骨混凝土大梁结构特点，采用以梁内H型钢梁为主承力构件吊挂大梁模板并承担新浇混凝土自重及施工荷载的模板支撑体系，消除了类似梁下支撑架遂层向下连续支撑来传递分配荷载的传统做法易造成支承楼板裂缝的隐患，简化了模板支撑体系的构造，节约了成本；大梁混凝土浇筑后的技术间歇缩短，加快了施工进度。
1.工程概况天津**中心A区工程，地下2层，地上为28层的两个分体建筑，建筑面积计26万m2，框支-剪力墙结构，建筑高度167.6m。
该工程位于12.30m标高的结构转换层大梁设计为钢骨混凝土结构梁。
其中跨度和截面最大的梁为KZL–1梁：净跨7.1m，梁截面1000mm×2500mm；KZL–2梁净跨4.8m，梁截面1200mm×2500mm。
转换层顶板厚220mm，下层楼板厚130-170mm。
梁内H型钢梁截面均为400mm×2000mm，上下翼缘板400mm×40mm，腹板厚30mm。
结构转换层层高6.8m，转换层大梁梁高2.5m，梁下支撑架实际高度为4.3m，楼板下支撑架搭设高度为6.3m，梁板下支撑架采用碗扣式脚手架配可调节顶托的模板支撑体系。
2．钢骨混凝土大梁模板支撑体系设计指导思想2.1.本工程结构转换层构造复杂，钢骨混凝土主梁自重大，其中KZL–1梁线荷载62.5 kN/m，KZL–2梁线荷载达75 kN/m；而转换层下的首层梁板截面尺寸小，设计承载力低，远远满足不了大梁下模板支承设计荷载的要求。
因此，如果采用梁下支撑架逐层向下连续支撑来传递分配荷载的传统做法尚需通过设计对下层支承楼板的结构进行加固，这不仅费时费工费料，而且尚不能彻底消除由于受力不均匀造成支承楼板裂缝的隐患。
2.2.根据钢骨混凝土结构的构造特点，柱、梁内型钢必须先按设计图安装到位，转换层首先形成整体钢结构，即在大梁钢筋、模板安装前，型钢梁本身已具备足够的承载能力，足以承受构件自重和施工荷载。
高层住宅楼工程结构转换层超大截面梁施工技术【摘要】在施工前对超大截面梁模板及支撑系统进行设计计算，确保支撑体系在整个结构转换层施工过程中具有足够的稳定性且不发生变形。
结合大梁的特点，对分项工程在施工过程中加以控制，从而保证大梁的施工质量。
【关键词】转换层超大截面梁支撑体系施工一、工程概况住宅小区四期B3区4号楼工程，框支剪力墙结构，总建筑面积58188.23m2，三栋高层C1、C2、C3楼层数分别为28/-3F、27/-3F、26/-3F,裙房局部-4F，建筑总高度为89.11m。
本工程首层为结构转换层，层高6.0m，该结构转换层建筑平面尺寸：21.7m×29.4m。
转换层主梁最大截面尺寸b×h=700mm×2600mm,跨度7.025m。
转换层板厚180mm，梁、板、柱砼标号C45，梁、板、柱混凝土按大体积混凝土配置。
二、结构简介本工程在±0.000层、标准层（二层）之间的设置箱型钢筋混凝土转换层作为支承以上二十七层标准层结构的技术措施。
此种类型结构主要特点：钢筋密集、混凝土一次性灌入量大、施工缝留置难度大、模板及支承体系要求高，所以认真、周密、合理的制定施工措施对保证结构转换层及整个高层主体结构的质量、安全起着十分关键的作用。
三、施工工艺流程测量放线→支撑体系搭设→柱、筒体剪力墙钢筋绑扎→柱、筒体剪力墙钢筋验收→梁底模支设→柱、筒体剪力墙模板支设→柱、筒体剪力墙模板验收→柱、筒体剪力墙混凝土浇筑→柱、筒体剪力墙模板拆除→柱头、筒体剪力墙墙头弹线剔凿打毛、清理→梁钢筋绑扎→梁钢筋隐蔽验收(各方验收)→梁侧模支设→板模支设→检查、复核→板钢筋绑扎、墙肢插筋→梁、板、柱混凝土浇筑。
四、超大截面梁的施工结构转换层的施工，首要任务就是保证在施工过程中模板及支撑体系的安全。
通过对超大截面梁模板及支撑系统材料的选择，同时对梁模板及支撑系统进行计算是否符合强度、刚度和承载力的要求，从而保证其在结构转换层整个施工过程中具有足够的稳定性,确保系统不发生变形。

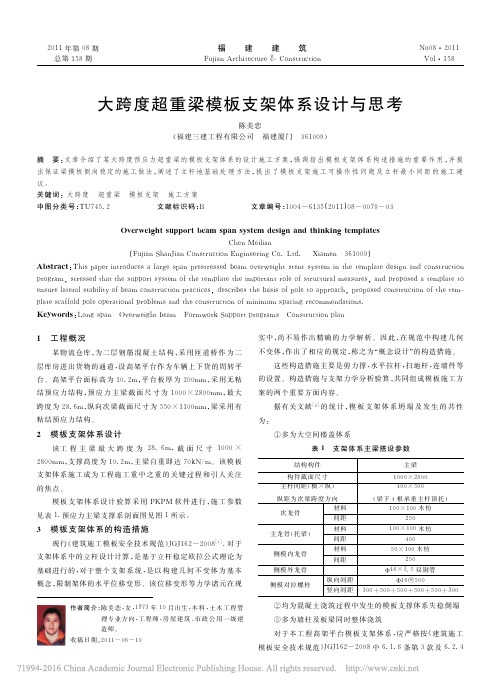

浅谈超高、超重、大跨度转换梁高大模板支撑体系搭设要点张建文【摘要】随着我国经济的迅速增长和建筑业快速发展,超高、大跨度现浇转换梁结构得到广泛应用,转换梁支撑体系的合理设置和科学施工则是保证转换梁施工质量的关键环节.结合泉州某某酒店工程的转换梁高大模板支撑体系的施工实践,阐述了施工中应采取哪些有效的措施以保证支撑体系的搭设质量.【期刊名称】《福建建筑》【年(卷),期】2014(000)004【总页数】3页(P90-91,106)【关键词】转换梁;高大模板支撑体系;扣件;钢管;施工方案【作者】张建文【作者单位】福建省兴盛建设工程有限公司福建泉州 362100【正文语种】中文【中图分类】TU755.21 工程概况泉州某某酒店主楼○10轴～○17轴交轴～Ⓖ轴范围为酒店大堂部分，层高+15.400m，该范围内楼板模板支撑体系搭设高度达16.2m(地下室顶板－0.800至四层板 +15.400m)，属于高大模板工程。
该范围内○12轴～○15轴设一根截面尺寸为1.0×2.0 m、跨度为17.6m的转换梁，如右图所示，在该转换梁的○13轴及○14轴处各设置一根框架柱承受该范围内四～十五层的全部结构荷载。
2 前期工作2.1 编写专项施工方案该工程高大模板支撑体系(以下简称高支架)超高，超重、大跨度(转换梁)，搭设难度较大，经综合考虑，选择施工方便、构造简单、经济合理、承载力大、安全可靠的满堂扣件式钢管脚手架作为该高大模板支撑系统，而如何保证该层楼板特别是转换梁高支架具备足够的承载力和稳定性是施工的难点和重点，根据建质［2009］87号《危险性较大的分部分项工程安全管理办法》等有关规定，在高支架工程施工前，由项目技术负责人组织相关专业技术人员，依据国家现行相关规范标准，结合工程实际，编制能够全面指导高支架搭设的专项施工方案。
酒店－主楼中高大模板部位平面布置图专项施工方案的编写除了要包含编制说明及依据、工程概况、施工计划等内容外，更应包含以下几个重要内容，以保证经设计的高支架具有足够的承载能力、刚度和稳定性，能可靠地承受新浇筑混凝土的自重、侧压力和施工过程中所产生的各种活荷载及风荷载。
超高、大空间、大跨度梁板模板支撑施工工法甘肃第七建设集团股份有限公司王茂全1.前言随着建筑造型越来越趋于现代化，为满足特殊功能要求，超高、大空间、大跨度结构形式的应用越来越多。
对于“三超”钢筋混凝土结构的施工方法、施工技术提出了更高的要求。
最近几年，针对这种结构形式，超高、大空间、大跨度、超线荷载模板支撑架体施工技术，在七建集团公司内部已经趋于成熟。
“超高、大空间、大跨度、超线荷载模板支撑体系”采用轴向传力较好的碗扣脚手架，同时加设竖向和水平剪刀撑、连墙件等稳固措施，有效的提高了支撑架体的整体稳定性，增大了承载能力和横向刚度，为“三超”模板体系的安装提供了安全可靠的施工操作平台和结构成型支撑体系。
在“兰州市九州台老虎梁”、“甘肃省高级人民法院审判综合楼”超高空间、大跨度、超线荷载模板施工中取得了较好的应用效果。
同时为装饰工程施工提供了便利。
2.工法特点2.1 超高大空间、大跨度、超线荷载模板支撑施工，较传统架体大大缩短搭设周期。
2.2 碗扣脚手架支撑体系杆件连接、传力为轴心传力，架体承载平台具有刚度大、承载能力强的特点，针对结构施工提供稳定支撑。
3.适用范围本工法适用于超高大空间、大跨度的结构构件的施工。
4.工艺原理4.1 在超高大空结构下按照计算书要求搭设碗扣式钢管支撑脚手架，在支撑脚手架顶端安装大梁和楼板模板，形成安全、可靠的操作承载平台。
架体中部按照高度要求搭设隔离层。
4.2 架体与周边框架柱、剪力墙可靠连接，框架柱采用抱箍形式，剪力墙采用穿墙螺栓连接形式。
4.3 支撑架体自下而上连续搭设竖向剪刀撑，以增加架体刚度，提高稳定性；同时在与竖向剪刀撑对应跨内搭设水平剪刀撑，水平剪刀撑按3.5m左右高度间隔布置，以增强架体水平抗剪稳定性，形成稳定的承载平台，利用支撑架体进行模板安装。
4.4 模板空隙部分用脚手板封闭,以确保作业人员的安全。
4.5 受力传递顺序：超高大空间结构自重和施工荷载→模板→承载平台及支撑架体→底部架体支座或垫板→地面或建筑主体结构。
大跨度,超高梁\板模板支撑架体施工摘要：近年来随着建筑业的蓬勃发展，层高较高、跨度较大的高大型建筑逐渐增多，这给模板工程在支撑、搭设施工方面带来一定的困难。
施工过程中危险因素增多，曾经发生多起高架支模坍塌事故，造成人员伤亡、国家财产损失严重。
由此可见，如何确定高大模板支撑体系的方案至关重要，下面将我单位曾经成功实施的一项高大模板支架体系做一简要介绍。
关键词：大跨度，超高梁，模板，支撑架体，搭设，拆除，安全Abstract: With the construction boom in recent years, large high-storey higher, span large buildings gradually increased to the template project support, the erection of construction to bring some difficulties. Thus, how to determine the program of the formwork support system is essential, the following introduced have successfully implemented of a tall template bracket system.Key words: span, ultra-high beam, templates, support frame body, erection, demolition, security1、工程概况本工程1-5轴/B-G轴长25.3m，宽38.7m，层高18.60m。
主梁400*1200㎜，次梁250*1200㎜，主梁最大跨度18.4m，共四道，次梁最大跨度18.4m，共十道，顶板厚度为100mm。
屋面相对标高为18.700m。
2、总体设想：2.1采用满堂红支撑体系，立杆采用ф48×3.5钢管支撑，作为顶板、梁模板支架体系。
XXXX建设集团有限公司xx 分公司xx 时代广场项目工程模板工程施工方案工程名称:XX 时代广场项目建设工程建设单位:XX 瑞信房地产有限公司编制人员:刘怀彬XXXX实施单位:云南九洲建设集团有限公司凤庆时代广场项目部编制审核:编制单位:xxxx建设集团有限公司编制时间:二0 一0 年十一月三十日模板工程（一）模板工程施工技术该工程结构形式为全现浇框架结构,且部份幢号有大跨度承重框架大梁；全现浇框架结构模板制作、安装质量的好坏，直接影响到结构混凝土工程的质量，影响到梁、板、柱等结构构件空间位置正确和几何尺寸的准确性，影响到结构构件的外观质量等。
有时还会影响到施工人员的人身安全。
所以，模板工程是整个结构工程的基础工程。
本工程的主要模板工艺包括独立基础承台侧模、基础拉梁模、柱模、梁模、板模。
为保障模板工程的制作、安装质量，应严格按以下要求进行。
1、熟悉工程结构特点，了解设计意图,全面仔细的理解并掌握结构施工图中各种构件的形状、几何尺寸、空间位置。
仔细核对图纸会审纪要、更改通知、选用的图集做法等。
经核对无误后，木工工长应综合以上施工文件，画出柱子定位图、主次梁分布图、板模配板图、楼梯详图、特殊部位施工大样图等。
在画图中若发现结构图中发现构件位置相冲突时，应立即与业主、监理等交换意见。
请业主单位与设计方联系，尽早解决问题并将结果通报其它专业的主管负责人。
在模板图中，须详细标注构件与轴线的关系尺寸、起止标高、截面尺寸，预留孔、预留洞、预埋件的详细位置。
对于楼梯图，还应计算出斜板底模长度，平台梁底模与斜板底模的高差距离、踏步在斜板上的投影长、梯板厚度的垂直投影高度、上跑与下跑在转折处的错开距离等。
模板图完成后应与钢筋工长，木工操作组组长交换意见，及时发现有无错漏之处，尽可能把问题解决在安装之前，避免非设计更改返工。
2、在垫层或板面上弹出定位轴线、梁中心线（或边线）、柱定位线、楼梯起步线、预留孔、洞控制线。
超大体积大跨度转换梁结构设计与架体搭设发表时间：2020-04-02T06:15:42.574Z 来源：《建筑学研究前沿》2019年24期作者：郑万年程禹黄贤中[导读] 经过设计、计算、试验、探索，总结了高层建筑转换层超大型转换梁施工的方法，和大家分享一下。
聊城市华鲁建筑设计院有限公司山东聊城 252000摘要：梁式转换层是目前高层建筑中使用最为广泛的结构形式之一，它具有传力明确、受力性能好、工作可靠、构造设计简单、施工方便且造价节省等优点。
广泛应用于大空间框支剪力墙结构体系，是常见的一种转换层结构形式。
关键词：梁式转换层；大体积混凝土；施工方法梁式转换层一般均存在大体积混凝土转换梁，而这种转换梁往往存在自重大，支撑体系要求高，钢筋分部密集，节点交错多，难以浇筑密实；易产生温度裂缝和收缩裂缝等问题。
为确保转换梁的施工质量和整体结构的安全，我们在总结多年经验的基础上，利用科技创新手段，结合工程实际，经过设计、计算、试验、探索，总结了高层建筑转换层超大型转换梁施工的方法，和大家分享一下。
1 施工工艺流程及操作要点1.1 施工工艺流程施工准备→转换梁定位放线→承载能力验算及各层支撑体系搭设→支设梁底模板→梁下部纵向钢筋、箍筋及腰筋等的穿插绑扎→梁侧模支设、加固→浇筑梁下部混凝土→水平施工缝（叠合面）插筋、凿毛→测温、保温、养护→梁上部纵向钢筋、箍筋等的穿插绑扎→梁侧模支设、加固→浇筑梁上部混凝土→测温、保温、养护1.2 转换层模板的支设1.2.1支撑体系选择1）转换层大截面框架梁模板安装属于转换层施工的关键部位。
模板支撑体系采用满堂扣件式钢管脚手架模板支撑，在支撑系统底部设置厚度不小于5cm的木垫板，使受力均匀扩散，待立杆平杆全部搭设完后，大梁剪刀撑设置在梁两侧的立杆垂直平面上，沿梁长连续设置，以增加支撑体系的稳定性。
2）考虑到转换梁施工自重大，施工荷载大，下层楼板随已有一定的强度，但不足以支撑上部荷载。
经过荷载验算、逐层折减，需要设置向下三层的连续支撑，方能满足承载力分散要求。
3）下面三层反支撑排架严格按施工方案搭设，所有支撑排架底部均垫设厚度不小于5cm的木垫板，使受力均匀扩散。
同时在转换梁投影两侧加设竖向剪刀撑，每隔3m加设水平剪刀撑，以增加整体稳定性。
转换梁混凝土强度达到设计要求后才能将下层支撑排架拆除。
1.2.2支撑体系材料选择1）支撑体系采用Ф48×3.0mm扣件式钢管脚手架。
2）模板面板采用木质胶合板，厚度12mm，小楞采用40×70木方，木方间距为200mm，主楞采用φ48×3.0的双钢管。
立杆间距为900×900，横杆步距1.5米，立杆顶均为顶托支撑。
3）梁侧内龙骨采用40×70方木（扁用）水平放置，梁侧外龙骨采用Ф48×3.0mm的钢管双钢管竖向放置，螺栓为M12；梁底木方规格均为40×70（立用）。
2 转换梁钢筋工程2.1 钢筋下料、制作钢筋到场后按等级、规格分类堆放，并及时取样送检，现场挂标识牌。
现场收料人员应注意钢筋表面不得有裂纹，结疤和折叠、钢筋表面允许有凸块，但不超过横肋高度，钢筋表面允许的其它缺陷，如深度和高度不得大于所在部位尺寸的允许偏差，钢筋每1m弯曲度不应大于4mm。
当钢筋送检结果及外观等不符合要求时，不得用在本工程主体上，特别是转换层结构。
2.2上部纵筋的预插、绑扎转换层柱子封顶后，上部结构采用为剪力墙结构，所有剪力墙钢筋需要从转换层梁内预插，大部分柱竖筋伸到转换层后封顶，其上部结构竖向钢筋基本上截面变小，其处理措施如下：1）封顶柱竖筋的处理柱竖筋直径<14mm时，采用绑扎搭接接长，钢筋抽料时应注意每根竖筋到顶的搭接长度、竖直段的长度、弯锚长度等。
根据图纸说明要求，钢筋直径大于等于22mm的采用机械形式连接。
而16~22的竖向钢筋可采用电渣压力焊接，钢筋抽料、制作时注意每根竖筋按实际长度增长25mm（25mm为柱竖筋电渣压力焊熔断的长度），同时也应注意每根竖筋到顶的竖直段长度、弯锚长度等。
柱竖筋直径>22mm时，采用机械连接接长，钢筋抽料时应注意每根竖筋到顶的竖直段长度、弯锚长度等。
柱竖筋的弯锚部分一次制作成型，不得将竖直段和弯锚段分开制作，套筒拧紧时应注意上部弯钩的朝向。
柱顶纵筋应自框支柱边缘算起，弯锚入框支梁或楼层板内≥LaE。
柱顶纵筋应锚固在顶层梁内，当柱宽大于梁宽，梁宽范围之外的柱纵筋无法锚入梁内时，应将这部分纵筋锚入现浇板中。
2）重新预插的的墙竖筋的处理插入下层柱内的剪力墙竖筋埋入下层柱内的深度为一个LaE（从楼板面向下计算）：插入框支梁、框架梁内的剪力墙竖筋埋入楼面梁内的深度要求为竖直段≥0.5LaE：另外其约束作用的竖向墙筋应插入下部1.2LaE，具体锚固长度参见11G101-1图集规定。
上部剪力墙落在下部剪力墙上时，在墙顶面标高以下锚固范围内的剪力墙水平筋应按要求设置。
当钢筋可以贯通且直径级别小于两级时应沿用下部墙钢筋。
2.3钢筋的安装与绑扎1）钢筋绑扎顺序：模板清扫、刷隔离剂→梁、柱交叉处柱箍筋就位→主梁钢筋绑扎→次梁筋绑扎→板下层筋→马凳、水电管预埋→板上层筋→验收。
2）同层构件先绑扎墙柱筋，后绑扎梁板钢筋，一般梁主筋锚入墙柱内时，墙柱主筋在梁主筋外侧，所以遇到梁宽与墙暗柱厚相同的联系梁锚入暗柱时，需要把暗柱箍筋宽度适当加大5mm，以保证连梁的截面宽度。
当墙柱主筋与梁板筋发生冲突时，一定要保证柱主筋位置。
双向板的底筋，短向筋放在下层，长向筋放在短向筋上。
3）梁、柱墙板筋的接头位置、锚固长度、接驳长度要满足设计和规范要求。
钢筋绑扎时要仔细，绑丝选用22#钢丝，每个交叉点均应绑扎，不得有落扣现象；搭接接头范围内在绑扎时至少要有三道双股绑丝。
钢筋绑扎要由质量检查人员实施施工全过程的监督监控。
4）梁和柱的箍筋，应与受力钢筋垂直设置，箍筋弯钩叠合处，应沿受力钢筋方向错开设置。
5）主次梁在交叉处钢筋的绑扎：次梁的下部纵向受力钢筋应支撑在主梁的纵向受力筋之上；主梁与次梁的上部纵向钢筋相遇时，次梁钢筋应放在主梁钢筋之上，吊筋应按图纸及11G101规范设置。
6）转换层梁柱点处，钢筋分布较为密集，应先穿高梁钢筋，然后再穿低梁钢筋，使低梁钢筋锚入高梁中。
7）梁钢筋保护层厚度采用塑料垫块（墙筋增加水泥撑条）。
钢筋绑扎完毕后注意成品保护，不得污染，并避免被重物砸弯。
8）为保证竖向构件受力主筋的位置以及墙柱模板的支设方便，在墙柱钢筋施工完后，要进行钢筋的二次调整。
3 转换层混凝土施工3.1 砼浇筑方法及顺序砼施工采取“水平分段分层、薄层浇筑、循序渐进、一次到顶”的方法。
保持砼梁全高均匀上升，每层浇筑厚度控制在300~400mm以内。
并保证上下层浇筑时间间隔不超过砼初凝时间。
浇筑时应采取合理的线路，防止出现冷缝。
第一层结束后，又回到起点位置，按第一层方向再浇筑第二层砼和第三层砼。
3.2 砼的振捣方法1）使用插入式振捣器应快插慢拔，插点要均匀排列，逐点移动，顺序进行，不得遗漏，做到均匀振实，移动步距不大于振捣作用半径的1.5倍（一般为30～40cm），振捣上一层时应插入下层5cm，以消除两层间的接缝。
2）梁柱节点等钢筋密集处，一方面不好下料，另一方面不好振捣，且最容易出现质量事故，为此要求：一方面管理人员对该处浇筑必须跟班监督，确保料下到底且振捣不漏振；另一方面，若遇到钢筋非常密集导致料下不去或振动棒插不下去，应事前准备2台平板振动器挂在外模侧振动，同时准备一些钢管（一端事前打平），用该钢管人工将梁的主筋稍微翘开，以便振动棒插下去，但注意完成操作后应尽量将被翘开的梁主筋恢复。
3）转换大梁底部、柱顶，钢筋净距小于振动棒直经，φ50振动棒不能伸入。
由于砼流动性大，几乎无孔不入，此时振动钢筋即可保证砼密实，并辅助φ30小振动棒。
由于砼流动性大，入模后坡度较缓，应注意对斜坡底部的振捣。
值得提醒的是，第一次砼下料厚度必须高于底层受力主筋100mm以上，同时用铁锤敲打梁底和柱顶，据声音判断砼是否处于“全充满”状态。
若发现砼未充满，开窗补料。
梁下部受力主筋被砼覆盖后，其上砼浇筑就十分容易。
4）混凝土浇筑，为便于沿水平逐层上升并方便检查，应在大梁内侧模板上每隔一定距离，测上标高，划上分层线，使之便于观测和控制；同时应注意使各浇灌区段浇筑、下灰进度应大体均衡，以避免各区层次不一，高低不平，造成较大高差；或振动低处，使高处已振实的混凝土受侧振而松塌。
5）转换层楼板砼在浇筑时，必须用木枋多次砸夯密实，铁板压实收平，待楼板砼初凝后终凝前实行“二次振捣”，避免楼板砼收缩开裂。
4 转换梁叠合面施工缝的处理4.1 施工缝留置转换梁分二次浇筑，并在水平施工缝位置设置抗剪钢筋和水平通长筋。
第一次转换梁砼和柱剪力墙砼一次性浇筑，待转换梁混凝土达到设计标号的60%后再浇筑剩余转换层梁板混凝土。
为了增加梁抵抗剪切力的能力，在大梁水平施工缝叠合面增加通长负筋及“┏┑”形箍筋，“┏┑”形箍筋与原箍筋满足搭接长度。
4.2 施工缝处理转换层大梁的含钢量大、主筋根数多、间距布置密，在梁两端相交的柱节点区，钢筋更加密集且层数多。
这给第一次砼浇筑后施工缝处理难度加大，因此采取以下措施进行施工缝处理。
1）水平施工缝（叠合面）处，设40mm×40mm@100小木方，第一次浇筑混凝土初凝后，将小木方取出，形成凹槽，以达到与凿毛基本相同的效果。
2）为使第一次和第二次浇筑的砼有良好结合面，二次浇筑前，将施工缝用高压水冲洗干净，湿透表面并浇2～3cm厚同配合比无石子砂浆。
本施工方法，支撑体系采用普通钢管扣件脚手架，支、拆简单便捷、稳定可靠，可提高效率、经济适用、缩短工期。
转换层自重及施工荷载由下两层梁板及传递支撑架共同承担，科学、安全、经济、合理。
采用叠合梁+荷载传递法支模，减小下部支撑荷载，减少大量模板及支撑材料的投入，缩短工期，减少大体积混凝土水化热的不利影响，可以抑制有害裂缝的产生，有利于保证质量。
结束语本施工方法在工程上的成功实施，解决了转换层支撑体系的稳定性、大体积混凝土浇筑等一系列的技术难题，提高了施工组织的科学性及严密性，确保了施工生产的顺利进行。
为将来类似工程的施工积累了宝贵经验，取得了一定的社会效益，具有重要的意义和使用价值。
