大跨度空间结构工程案例样本

2013年12月2日，国家大剧院壳体钢结构安装完成
·网壳结构
网壳是一种与平板网架类似的空间 杆件结构，系以杆件为基础，按照一 定规律组成网格，按壳体结构布置的 空间构架，它兼具杆系和壳体的性质。 其传力特点是通过壳内两个方向的拉 力，压力或剪力逐点传力。此结构是 一种有广阔发展空间的空间构件。
建筑师利用金属网的通透性，使简单厚 重的建筑结构在视觉上形成为多维空间，轻 盈简捷又不失空间的纵深感站在壳体的公共 空间内，人们可以看到弧形的金属网从高处 垂下，将歌剧院与壳体公共空间分隔开来隐 隐透出淡黄色人们可以透过金属网看到歌剧 院环廊内人们活动的场景，若隐若现，朦胧 而神秘，激发人们的好奇、想象和思索。建 筑师充分利用了金属网的特点来提升室内的 装饰效果。
大剧院建筑屋面呈半椭圆型,由钛金属板覆盖,前后两侧有 两个类 似三角形的渐开式玻璃幕墙切面,整个建筑漂浮于人造 水面之上。
国家大剧院壳体结构呈半椭球型。 由顶环梁，梁架，斜撑和环向连系 杆件组成。其中顶环梁呈椭圆形，长轴 长约60米，短轴长约38米，由环形钢架， 箱形梁，以及H型钢焊接而成。梁架呈 中心对称辐射状布置。 连杆沿水平环向布置，上下里外共 82道，并采用铸钢连接件或套筒连接件 连接。
·结语
国家大剧院是世界上最大的剧院拥有世界上最大的穹顶，是世界上最深的建筑，拥有亚洲最大的管 风琴。整体简洁而富有美感，但又不乏活力，仿佛里面有股生命力向外爆发。堪称建筑奇观，同时又彰 显出北京这个古老的城市的现代风貌与活力。城市建筑不再关乎审美或情感，而是对社会秩序的解释， 建筑也总是超越功能的，是建筑的形式给人们以经验，赋予城市以结构。
大跨度建筑分析
Analysis of Long Span Construction

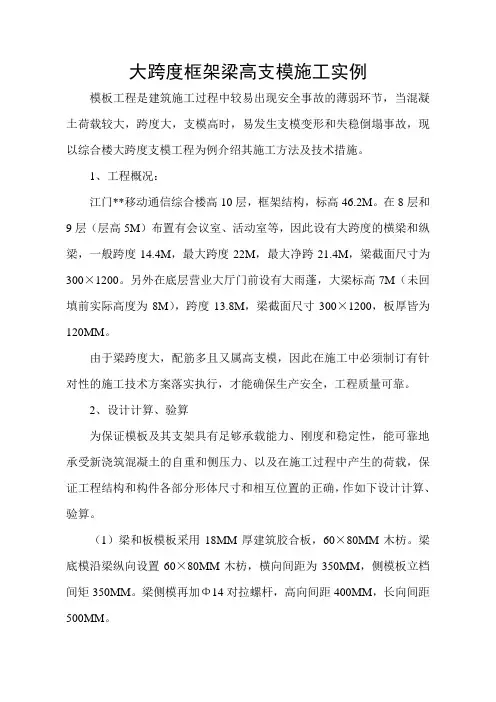

大跨度框架梁高支模施工实例模板工程是建筑施工过程中较易出现安全事故的薄弱环节，当混凝土荷载较大，跨度大，支模高时，易发生支模变形和失稳倒塌事故，现以综合楼大跨度支模工程为例介绍其施工方法及技术措施。

1、工程概况：江门**移动通信综合楼高10层，框架结构，标高46.2M。

在8层和9层（层高5M）布置有会议室、活动室等，因此设有大跨度的横梁和纵梁，一般跨度14.4M，最大跨度22M，最大净跨21.4M，梁截面尺寸为300×1200。

另外在底层营业大厅门前设有大雨蓬，大梁标高7M（未回填前实际高度为8M），跨度13.8M，梁截面尺寸300×1200，板厚皆为120MM。

由于梁跨度大，配筋多且又属高支模，因此在施工中必须制订有针对性的施工技术方案落实执行，才能确保生产安全，工程质量可靠。

2、设计计算、验算为保证模板及其支架具有足够承载能力、刚度和稳定性，能可靠地承受新浇筑混凝土的自重和侧压力、以及在施工过程中产生的荷载，保证工程结构和构件各部分形体尺寸和相互位置的正确，作如下设计计算、验算。

（1）梁和板模板采用18MM厚建筑胶合板，60×80MM木枋。

梁底模沿梁纵向设置60×80MM木枋，横向间距为350MM，侧模板立档间矩350MM。

梁侧模再加Φ14对拉螺杆，高向间距400MM，长向间距500MM。

模板支撑系统采用MF1219标准门式架支设，在梁下间距0.75M ，板下间距0.9M 。

门式架顶端立杆加Φ35可调插芯上托，上托架60×80MM 松木枋大楞以支架小楞。

门式架间纵、横向水平拉结和斜撑用Φ48钢管，拉结钢管与门式架用连结扣件扣紧。

纵、横水平拉结的布置间距为距楼（地）面200MM 处设第一道（扫地杆），往上在每一榀门式架的横杆上加一道。

整个支撑系统按满堂脚手架搭设，门式架立杆下垫胶合板，梁底模按3‰起拱。

侧向稳定再加钢管剪刀撑。

搭设方案见图1、图2所示。

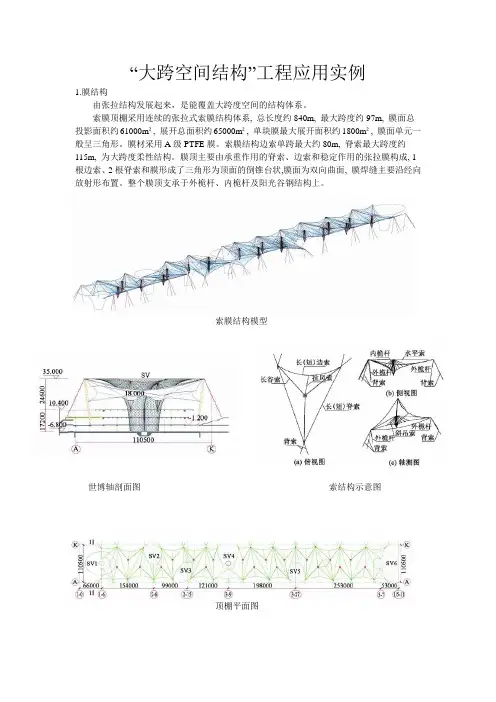

“大跨空间结构”工程应用实例1.膜结构由张拉结构发展起来，是能覆盖大跨度空间的结构体系。

索膜顶棚采用连续的张拉式索膜结构体系, 总长度约840m, 最大跨度约97m, 膜面总投影面积约61000m², 展开总面积约65000m², 单块膜最大展开面积约1800m², 膜面单元一般呈三角形。

膜材采用A级PTFE膜。

索膜结构边索单跨最大约80m, 脊索最大跨度约115m, 为大跨度柔性结构。

膜顶主要由承重作用的脊索、边索和稳定作用的张拉膜构成, 1根边索、2根脊索和膜形成了三角形为顶面的倒锥台状,膜面为双向曲面, 膜焊缝主要沿经向放射形布置。

整个膜顶支承于外桅杆、内桅杆及阳光谷钢结构上。

索膜结构模型世博轴剖面图索结构示意图顶棚平面图国家游泳中心又被称为“水立方”，位于北京奥林匹克公园内，是北京为2008年夏季奥运会修建的主游泳馆，也是2008年北京奥运会标志性建筑物之一。

工程占地62828m²，赛时建筑面积79532 m2，建筑物檐口高度31m，基底面积177m×177m，标准坐席17000个（其中临时坐席约13000个，永久坐席4000个）。

本工程主体结构设计使用年限100 年。

“水立方”的建筑外围护采用新型的环保节能ETFE（四氟乙烯）膜材料，由3000多个气枕组成，覆盖面积达到10万m2。

这些气枕大小不一，形状各异，最大一个约9 m²，最小一个不足1 m²。

墙面和屋顶都分为内外3层，9803个球型节点、20870根钢质杆件中，没有一个零件在空间定位上是完全平行的。

“水立方”最大的设计特色是建筑中气泡和自由结构的加入，使得形体上的极端简洁与表现上的极端丰富愈发相得益彰，体现出东方思想与现代的契合。

共由3000多个气枕组成，覆盖面积达到11万平方米的“水立方”膜结构，是世界上规模最大的膜结构工程，也是唯一一个完全由膜结构来进行全封闭的大型公共建筑。

大跨度建筑案例分析大跨度建筑是指横跨较大距离的建筑结构，通常用于体育馆、会展中心、机场等大型场馆。

这类建筑在设计和施工过程中面临诸多挑战，但也展现了人类工程技术的辉煌成就。

本文将通过分析几个大跨度建筑的案例，探讨其设计特点、施工工艺和结构特色。

首先，我们来看看鸟巢——北京国家体育场。

作为2008年北京奥运会的主要场馆之一，鸟巢采用了钢结构和外部网架相结合的设计，实现了悬臂梁和双曲面网架的完美结合，形成了独特的外观。

其大跨度结构采用了大跨度钢梁和索网结构，通过精密计算和施工工艺，实现了整体结构的稳定和坚固。

鸟巢的设计不仅满足了大型体育赛事的需求，同时也成为了北京的标志性建筑，展现了中国工程技术的雄心和实力。

其次，我们来看看迪拜世界贸易中心。

这座高达828米的超高层建筑，拥有世界上最大的悬臂结构，其大跨度悬臂楼板采用了高强度混凝土和钢筋混凝土结构，通过精密设计和施工工艺，实现了超高层建筑的稳定和安全。

迪拜世界贸易中心的设计突破了传统高层建筑的限制，展现了人类工程技术的创新和突破，成为了迪拜的城市地标和世界建筑的奇迹。

最后，我们来看看上海中心大厦。

这座高度632米的摩天大楼，采用了超大跨度的钢结构框架和外挂式钢结构天桥，实现了大跨度建筑的稳定和安全。

上海中心大厦的设计和施工充分考虑了风荷载、地震作用等外部力学因素，通过先进的结构分析和仿真技术，实现了建筑结构的优化和精准控制。

其独特的外形和大跨度结构，成为了上海的城市名片和世界建筑的典范。

综上所述，大跨度建筑在设计和施工过程中需要充分考虑结构稳定性、外部力学因素和施工工艺等多方面因素，通过精密计算和先进技术，实现了大跨度建筑的稳定、安全和美观。

这些案例不仅展现了人类工程技术的辉煌成就，同时也为未来大跨度建筑的设计和施工提供了宝贵的经验和借鉴。

相信在不久的将来，会有更多更壮丽的大跨度建筑出现在世界各地，为人类的城市和生活增添更多的美丽和活力。

同时施工过程中也存在一定的安全风险。
成本与预算控制
03
大跨度建筑的建造成本较高，需要进行精确的成本预算和控制，
以确保项目的经济效益。
大跨度建筑的社会与经济效益
促进城市发展
大跨度建筑往往成为城市的地标性建筑，能够提升城市的形象和知 名度，吸引游客和投资，促进城市经济发展。
提高土地利用率
大跨度建筑能够实现更大的空间利用，提高土地利用率，缓解城市 用地紧张的问题。
结构形式与技术创新
01
02
03
04
结构形式
采用钢-混凝土混合结构，以 实现大跨度、大空间的场馆结
构。
大跨度索网结构
采用新型预应力索网结构，实 现大跨度无柱空间，满足赛事
和演出的需求。
高性能材料应用
采用高强度钢材和高性能混凝 土，提高结构承载力和耐久性
。
智能化施工监控
运用BIM技术和智能化施工监 控系统，确保施工质量和安全
建筑材料各异
大跨度建筑所使用的建筑 材料也各不相同，包括钢、 混凝土、木材、塑料等。
大跨度建筑的特点
空间需求大
大跨度建筑通常需要满足 较大的空间需求，如体育 场馆、会展中心、机场等 大型公共设施。
结构设计复杂
由于大跨度建筑的跨度较 大，其结构设计较为复杂， 需要考虑多种因素，如风 载、地震、雪载等。
设计理念
结合现代技术与传统文化，打造具有地域特色的 建筑。
造型特点
采用流线型设计，外观简洁大气，融入当地传统 建筑元素。
文化内涵
体现该地区的历史与文化，展示该地区的独特魅 力。
功能布局与空间利用
功能布局
会展中心主要包括展厅、会议室、商务中心、餐饮服务等区域。

人们对于椭球体空间结构设计，首先想到国内相当普及和成熟的大跨 度双层网架或双层网壳结构体系。但是，这种结构体系由于体积庞大， 自重大，防锈维护费用高，空透性差。经计算其空透率达不到40%，显 然不能满足科技城的高科技设计理念，也不能满足椭球体建筑的节能 技术要求。本工程采用高科技含量大的单层铝钛合金薄壳结构体系。

这种薄壳结构体系选用250mm至300mm高的6061-T6铝钛合金工字形梁， 节点形式为板式节点，板平面为圆盘形，用高强度不锈钢锁紧螺栓作固接， 形成一个个三角，拼成椭球体薄壳结构。设计软件对52种不利工况荷载作 用计算，离椭球体原点的最大绝对位移不超过75mm，相邻节点之间垂直 于球体表面最大的位移不超过25mm。与实际变形测量基本相符。按比例 测算，椭球体薄壳结构层比同体积的鸡蛋壳还要薄。使得结构轻巧，空透 性好，艺术观赏性强，具有显著的社会效益和经济效益。


竖向荷载作用下分析
因洞口对结构整体刚度有较大 削弱，选取大门框附近的区域 作为结构强度分析的研究对象 具有代表性，故选取右图示结 构平面图中部位A的部分构件 作为研究对象。


竖向荷载作用下分析
根据所选取的研究对象， 对其节点编号、杆件编号 如图所示。


竖向荷载作用下分析
在竖向荷载作用下，网壳结构的变 形图如右图所示，网壳的相应节点 位移如下表所示。 为研究结构的传力机制，利用有限 元软件进行了三种支承条件下的肋 向、环向杆件的应力分析，并统计 了最大拉(压)应力，这些杆件均在 门洞附近。 表 网壳节点z向位移(cm)


设计中的技术创新和成就 施工过程中采用的新技术

设计中的技术创新和成就有：
(1)科技馆智能化系统(BAS、CAS、OAS等)设臵齐全，设备选型 先进实用。使得科技馆称得上真正名副其实的科技建筑； (2)单层网壳椭圆球体,球体空间巨大，球体结构杆件为铝型材， 设计对网壳进行强度、稳定、抗震等方面的科研分析，在取得成果 的同时用于设计，效果显著； (3)设计和施工采用预应力技术，在混凝土构件中预先建立一定 值的压应力，以抵抗裂缝过多出现和开展，达到大跨度，薄楼板， 高强度，满足了展馆的使用要求； (4)虹吸排水系统，为保证屋面雨水排水系统安全、可靠，同时 不影响建筑的整体造型和美观，设计选用了虹吸排水系统，不但可 迅速排除屋面雨水，而且解决了雨水管与建筑装修的矛盾，节省了 上百根重力流排水管； (5) 空调冰蓄冷技术。

1
2
受力特点：有多根杆以一定规律通过节点组成的结 构 优点：整体性强、利于抗震、节省材料、结构高度 小有效利用空间、便于生产、形式多样 缺点：支座条件复杂 使用范围：大跨度公共建筑屋顶
悬索结构
1日本代代木体育馆 2慕尼黑奥林匹克体育馆
1
2
受力特点：索网只承受轴向拉力，无弯矩无剪力 优点：节省材料，减轻自重、建筑造型丰富、跨越 巨大空间不需中间支点、施工快捷 缺点：强风吸引下易丧失稳定性而破坏 适用范围：覆盖体育馆、大会堂、展览馆等建筑屋 顶
天文馆展览馆体育馆会堂等大型折板结构1巴黎联合国教科文组织大厦总部会议厅悬挑结构1无锡市体育场受力特点
大跨度建筑构造案例
张帅 201031209031 建筑1006
拱结构
1伦敦水晶宫1851——1936 2东京tama大学图书馆
1
2
受力特点：内力变轴向压力，应力分布均匀 优点：跨越较大空间 缺点：会产生横向推力，建筑平面空间组合受约束 适用：商场、展览馆、体育馆、散装货仓等 形式：三铰拱、两铰拱、无铰拱
桁架结构
1南京国际展览中心 2新加坡国际会展中心
1
2
受力特点：杆件之间的结合假定为铰结，外力作用 下，杆件内力是轴向力，分布均匀 优点：材料强度充分利用，减少材料耗量和结构自 重 缺点：刚度差 适用范围：体育馆。影剧院。展览馆、食堂、菜场、 商场等
网架结构
1上海体育馆 2佛山岭南明珠体育馆
薄壳结构
1星海音乐厅 2金贝儿美术馆
1
2
受力特点：承受曲面轴向力，弯矩扭矩很小
优点：刚度强度好，自重轻，省材料，跨度大，外 形多样
缺点：形体复杂，费工费时费模板，结构计算复杂， 不宜承受集中荷载

网壳结构案例简单分析网壳结构是一种由连续曲面构成的结构形式，具有稳定性好、强度高、质量轻等优点，广泛应用于建筑、桥梁、体育场馆等工程领域。

下面以建筑领域的网壳结构案例为例进行简单分析。

案例一：深圳大运中心体育馆深圳大运中心体育馆是一座综合性体育馆，采用大跨度、大空间的网壳结构设计。

该体育馆的外形呈现出流线型的造型，整个建筑结构由一个由流线型钢结构和玻璃幕墙组成的半流线型壳体组成。

该体育馆采用了双壳结构设计，内外两层网壳之间通过钢柱连接，形成了稳定的整体结构。

内层网壳主要承担荷载，外层则起到防水、保温和装饰等作用。

该体育馆的网壳结构设计突破了传统结构的限制，实现了大跨度、大空间的结构需求。

网壳结构的采用使得整个建筑结构极为轻盈，给人以开放、流畅的感觉。

同时，网壳结构的外观造型独特，成为该体育馆的标志性建筑，增加了城市的地标性与艺术性。

案例二：中国花卉博览会花卉大厅中国花卉博览会花卉大厅是一座专门展示各种花卉的建筑，采用了网壳结构设计。

该建筑呈现出一个半球形的外形，内部采用由钢桁架支撑的网壳结构。

网壳结构的内侧覆盖着透明的玻璃幕墙，使得室内充满了自然光线，为花卉的生长提供了良好的环境。

网壳结构的外侧则由彩虹色的层叠板构成，形成了美观的外观。

该花卉大厅的网壳结构设计实现了自由曲面的建筑形式，使得内部空间显得开放、明亮。

网壳结构的采用使得整个建筑更加美观、轻盈。

室内外环境的统一，使得花卉展示更加生动。

同时，该建筑的网壳结构还具有良好的承载能力，可以抵御自然灾害。

网壳结构能够通过合理的网格分布来均匀承受荷载，增强结构的稳定性和抗震性能。

此外，网壳结构还具有易于施工、周期短、成本低等优点。

因此，在很多需要大跨度、大空间的建筑领域，网壳结构都得到了广泛应用。

总的来说，网壳结构的优点包括稳定性好、强度高、质量轻、施工周期短等。

通过以上两个案例的分析可以看出，网壳结构在建筑领域中具有很高的适用性，并且能够创造出独特的建筑形式和美观的外观。

通过这一个学期建筑结构选型将建筑结构分类如下:●平面结构
梁柱结构(框架结构
桁架结构
单层钢架结构
拱式结构
●空间结构
薄壁空间结构
网架结构
网壳结构网格结构
悬索结构
薄膜结构
●高层建筑结构
●平面结构
平面屋盖结构空间跨度相比较小,节点、支座形式较简单。
2008年奥运会摔跤比赛馆总建筑面积约23950平方米,比赛馆平面是一个82.4*94米平面,屋面是反对称的折面,采用巨型门式钢钢架结构,将建筑塑造为富有韵律感的
协调,不需要在网架结构下部布置钢索。图2是结构布置图。
在网架结构的上弦平面内,除布置正交正放的上弦杆件外,还布置了菱形支撑杆件。菱形支撑的四个角点均位于上弦节间的中点,该点也是网架斜腹杆的上弦点。其中在比赛馆的四周边界满布菱形支撑,在内部跳格布置菱形支撑;在热身馆区域,仅在四周边界布置菱形支撑。由于比赛馆内的菱形支撑没有连续布置,为进一步提高上弦面的稳定性,通过隅撑和檩条,局部为玻璃采光屋面。网壳采用焊接球节点,最大杆件为
或双向滑动支座。
a上弦杆c悬索和杆件的布置图
b下弦杆
d 1_1
e 2_2
二:上海世博会主题馆
上海世博会主题馆地上建筑面积约8万m2,地下建筑面积约4.8万ITl2,建筑高度为26.30 m。
主题馆平面水平投影为矩形,南北向长217.8 mC包括南北两侧各18.9 m悬挑屋檐。东西向长288 m。其中,屋面南北方向由6个V形折板单元组成波浪形屋面,每个折板单元的波长为36 ITI,矢高3 ITI,波脊标高为26.3 Fn,波谷标高为
屋面结构东西向剖面
屋面檩条及支撑布置挑檐结构轴侧示意屋盖单独模型
主题馆下部结构采用钢框架结构,柱子为方钢管截面,柱间支撑采用了钢支撑和阻尼器支撑的混合支撑体系。

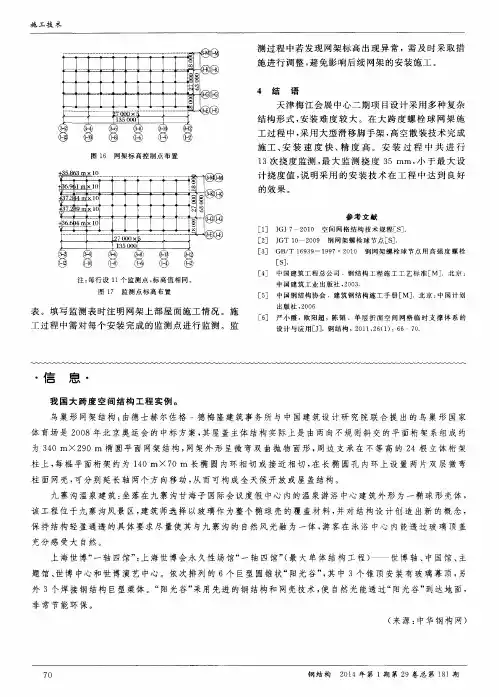

［ ４ ］ 中 国 建 筑 工 程 总公 司 ．钢 结 构 工 程 施 工 工 艺 标 准 ［ Ｍ］ ．北 京 ：
注： 每行设 １ １ 个 监 测点 ， 标 高值 相 同 。 图 １ ７ 监 测点 标 高 布置
中国建筑工业出版社， ２ ０ ０ ３ ．
［ ５ ］ 中 国钢 结 构 协 会 ．建 筑钢 结 构施 工 手 册 ［ Ｍ］ ．北 京 ： 中 国 计 划
施 工 技 术
测 过程 中若 发现 网架标 高 出现 异 常 ，需及 时采 取措
施 进行 调整 ， 避 免影 响后续 网架 的安 装施 工 。
４ 结 语
天 津梅 江会 展 中心二 期项 目设 计采 用多 种复 杂 结 构形 式 ， 安装 难 度 较 大 。在 大跨 度螺 栓 球 网架 施
的效 果 。
参 考 文 献
［ １ ］ Ｊ Ｇ Ｊ ７ ２ ０ １ ０ 空 间 网格 结 构 技 术 规 程 ［ ｓ ］ ． Ｅ ２ ３ Ｊ ＧＴ １ ０ ２ ０ ０ ９ 钢 网 架 螺 栓球 节 点 ［ ｓ ］ ．
Ｅ ３ ３ Ｇ Ｂ ／ Ｔ １ ６ ９ ３ ９ —１ ９ ９ ７： ２ ０ １ ０ 钢 网架 螺 栓 球 节 点 用 高 强 度 螺 栓 Ｅ ｓ ３ ．
充 分 感 受 大 自然 。
上 海 世博“ 一轴 四馆” ： 上 海世 博会 永 久性场 馆“ 一 轴 四馆” （ 最 大单 体 结构 工 程 ） —— 世 博 轴 、 中国馆 、 主
题馆、 世博 中心 和世 博 演艺 中心 。依次 排 列 的 ６个 巨型 圆锥状“ 阳光 谷” ， 其 中 ３个 锥 顶 安装 有 玻 璃幕 顶 ， 另 外 ３个焊 接钢 结构 巨型梁体 。“ 阳光谷 ” 采 用先 进 的钢结 构和 网壳技术 ， 使 自然 光能透 过“ 阳光 谷” 到达地 面 ， 非 常节 能环保 。

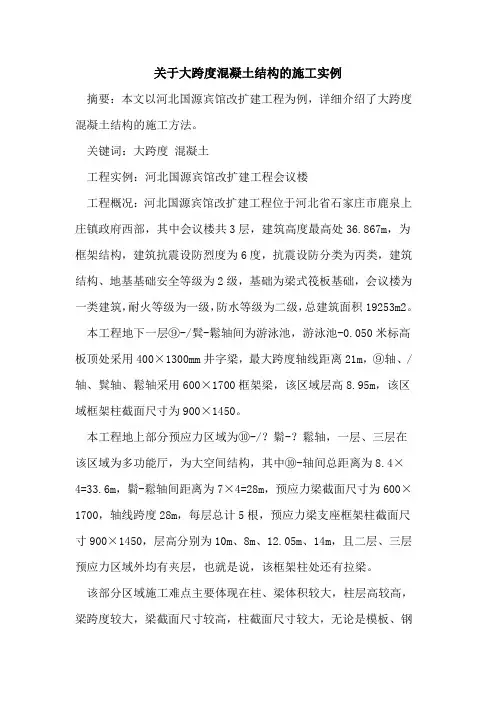

关于大跨度混凝土结构的施工实例摘要：本文以河北国源宾馆改扩建工程为例，详细介绍了大跨度混凝土结构的施工方法。

关键词：大跨度混凝土工程实例：河北国源宾馆改扩建工程会议楼工程概况：河北国源宾馆改扩建工程位于河北省石家庄市鹿泉上庄镇政府西部，其中会议楼共3层，建筑高度最高处36.867m，为框架结构，建筑抗震设防烈度为6度，抗震设防分类为丙类，建筑结构、地基基础安全等级为2级，基础为梁式筏板基础，会议楼为一类建筑，耐火等级为一级，防水等级为二级，总建筑面积19253m2。

本工程地下一层⑨-/鬂-鬆轴间为游泳池，游泳池-0.050米标高板顶处采用400×1300mm井字梁，最大跨度轴线距离21m，⑨轴、/轴、鬂轴、鬆轴采用600×1700框架梁，该区域层高8.95m，该区域框架柱截面尺寸为900×1450。

本工程地上部分预应力区域为⑩-/？鬁-？鬆轴，一层、三层在该区域为多功能厅，为大空间结构，其中⑩-轴间总距离为8.4×4=33.6m，鬁-鬆轴间距离为7×4=28m，预应力梁截面尺寸为600×1700，轴线跨度28m，每层总计5根，预应力梁支座框架柱截面尺寸900×1450，层高分别为10m、8m、12.05m、14m，且二层、三层预应力区域外均有夹层，也就是说，该框架柱处还有拉梁。

该部分区域施工难点主要体现在柱、梁体积较大，柱层高较高，梁跨度较大，梁截面尺寸较高，柱截面尺寸较大，无论是模板、钢筋、还是混凝土施工，都有一定的难度，下面就分别介绍一下模板、预应力、钢筋、混凝土工程的施工。

1 模板工程由于该区域层高、跨度较大，因此，从技术角度及安全角度，该区域模板工程显得尤为重要，根据该部分区域空间特点，采用高大模板支设。

本工程模板支架原则上全部采用碗口式脚手架搭设。

现浇板下立杆纵横向间距不大于900mm，步距不大于1200mm。

所有立杆下垫50厚木方、脚手板（或旧模板），立杆顶部设u型托，外露丝长不大于300mm，丝杆直径不小于36mm，总长度不小于500mm。

大空间大跨度预应力梁工程施工实例分析摘要：结合工程实例,阐述某工程大空间、大跨度预应力梁高大模板支撑体系的构造要求、梁孔道成型、预应力筋的定位、张拉控制等方面。

关键词：预应力梁工程；大空间；大跨度；大截面；高支模一、工程概况某交通中心工程采用大空间、大跨度的结构形式。

东西跨25.2m，层高10.02m，现浇钢筋混凝土框架结构。

预应力梁采用后张拉有粘结预应力技术，梁截面尺寸 600mm×1800mm，共计10榀，每榀2束高强低松弛钢绞线。

钢绞线抗拉强度标准值fptk=1860mpa,es=2.02×105mpa。

预应力梁混凝土标号为 c40，锚具采用ovm 型夹片锚具。

针对该工程特点，为确保完成设计意图，主要难点有：1)高大模板支撑体系的设计、安装；2)波纹管孔洞成型，钢绞线的布置与预应力张拉。

二、高大模板支撑体系设计及施工大厅梁底净高 9.9m，板厚120mm，预应力大梁净高9.22m，截面尺寸600mm×1800mm。

为满足支撑体系的稳定可靠，确定使用扣件式钢管满堂架，编制专项施工方案进行计算、分析。

1 支撑构造水平杆步距≤1600mm；支架四周、中间每隔 10m 由下至上设置竖向连续剪刀撑，剪刀撑宽度 5m，底部与楼面顶紧，夹角 45°；梁底、中间、扫地杆部位加设水平剪刀撑；利用已浇筑的混凝土柱，支撑架立杆每3m 设置一道抱箍与混凝土柱拉结，确保架体稳定、安全。

预应力大梁截面 600mm×1800mm，梁两侧设置垂直剪刀撑，梁底增加双立杆，立杆横距1100mm，纵距420mm；其余楼板区域立杆间距不大于900mm。

每根立杆平均受力为7.5kn，梁底立杆、水平杆连接处均采用双扣件连接。

2 支撑体系受力分析验算面板、梁侧板、木愣、水平支撑钢管强度、挠度及立杆稳定性，经计算，均满足要求。

为确保浇筑施工，下层模板支撑暂不拆除，待混凝土形成强度后拆除。

大跨度建筑案例分析大跨度建筑是指横跨较大空间范围的建筑结构，通常用于体育馆、会展中心、机场等大型建筑。

这类建筑的设计和施工具有一定的挑战性，需要充分考虑结构稳定性、建筑材料的选用以及施工工艺等方面的因素。

本文将通过分析几个大跨度建筑的案例，探讨其设计特点、结构形式和建造技术，以期为大跨度建筑的设计与施工提供一定的参考。

首先，我们来看一下鸟巢体育馆。

作为2008年北京奥运会的主要场馆之一，鸟巢体育馆以其独特的外观和大跨度的空间结构而闻名。

鸟巢的外形采用了“双曲面网壳”结构，由大量的梁和柱组成，整体呈现出鸟巢状的形态，给人以视觉上的冲击力。

在结构设计上，鸟巢采用了大跨度钢结构和预应力混凝土结构相结合的形式，保证了建筑的稳定性和承载能力。

在施工过程中，采用了大型起重机和模块化施工技术，有效地提高了施工效率和质量。

其次，我们来看一下迪拜世界贸易中心。

作为世界上最高的建筑之一，迪拜世界贸易中心的大跨度结构设计也备受关注。

该建筑采用了钢结构和玻璃幕墙相结合的设计方案，使得整个建筑呈现出了轻盈、透明的外观。

在结构设计上，为了应对迪拜的高温和强风等极端气候条件，设计师采用了空气动力学原理，通过对建筑外形的优化和流体力学模拟，使得建筑在风压和风载荷方面具有较好的性能。

在施工过程中，采用了模块化建造和现场拼装的技术，大大缩短了施工周期和减少了人力资源的浪费。

最后，让我们来看一下上海中心大厦。

作为上海的标志性建筑之一，上海中心大厦以其独特的外观和大跨度结构而备受瞩目。

该建筑采用了“超级柱+大梁+钢筋混凝土核心筒”结构形式，使得建筑在高度和空间上都具有较好的稳定性和承载能力。

在施工过程中，设计师采用了预制构件和现场拼装的技术，大大提高了施工效率和质量，同时也减少了对施工现场的影响。

综上所述，大跨度建筑的设计与施工需要充分考虑结构稳定性、建筑材料的选用以及施工工艺等方面的因素。

通过对鸟巢体育馆、迪拜世界贸易中心和上海中心大厦等案例的分析，我们可以看到，这些建筑在结构设计和施工技术上都具有较高的水准，为大跨度建筑的设计与施工提供了有益的经验和启示。

通过这一个学期建筑结构选型将建筑结构分类如下:●平面结构梁柱结构(框架结构桁架结构单层钢架结构拱式结构●空间结构薄壁空间结构网架结构网壳结构网格结构悬索结构薄膜结构●高层建筑结构●平面结构平面屋盖结构空间跨度相比较小,节点、支座形式较简单。

2008年奥运会摔跤比赛馆总建筑面积约23950平方米,比赛馆平面是一个82.4*94米平面,屋面是反对称的折面,采用巨型门式钢钢架结构,将建筑塑造为富有韵律感的造型,如图所示。

三维整体模型工程屋盖由12榀空间门式钢钢架组成,跨度82.4米,中心距8,0米,钢刚架为四肢组合的格构式结构。

构件间的连接节点均为相贯节点,钢架柱(钢管连接于看台部分的钢筋混凝土柱,屋盖结构外形简洁、流畅,节点形式简单,刚度大,几何特性好。

单榀空间门式钢刚架单榀空间门式钢刚架(有连系杆单榀空间门式钢刚架(有连系杆刚架柱支座●空间结构●网格结构✧网架结构一:2008奥运会国家体育馆国家体育馆位于北京奥林匹克公园中心区,建筑面积80 476m2 ,固定座席118 万座,活动座2 000座,用于举办2008 年奥运会的体操、手球比赛,赛后用于举办体育比赛和文艺演出。

虽然体育馆在功能上划分为比赛馆和热身馆两部分,但屋盖结构在两个区域连成整体,即采用正交正放的空间网架结构连续跨越比赛馆和热身馆两个区域,形成一个连续跨结构。

空间网架结构在南北方向的网格尺寸为815m,东西方向的网格有两种尺寸,其中中间(轴a和○K之间的网格尺寸为1210m,其他轴的网格尺寸为815m。

按照建筑造型要求,网架结构厚度在11518~31973m之间。

不包括悬挑结构在内,比赛馆的平面尺寸为114m ×144m,跨度较大,为减小结构用钢量,增加结构刚度,充分发挥结构的空间受力性能,在空间网架结构的下部还布置了双向正交正放的钢索,钢索通过钢桅杆与其上部的网架结构相连,形成双向张弦空间网格结构。

其中最长桅杆的长度为91237m,钢索形状根据桅杆高度通过圆弧拟合确定。

关 于大 跨 度 混凝 土结构 的 施 工 实例
韩静 轩 （ 河北冀 科工程项目 管 理有限公司）
摘要： 本文以河北国源宾馆改扩建Ｔ程为例， 详细介绍了大跨度 参 照 现行脚 手 架规范 设 置联墙 杆 、 剪 刀撑 和水 平剪 刀加强
混凝土结构的施工方法。 层。
关键词： 大跨度 混凝土 工程 中梁 底 模板 、 梁侧模 板 均采 用 １ ８ ｍｍ 厚 覆 面 木 工程 实例 ： 河北 国 源宾馆 改扩 建工 程会议 楼 胶合 板 梁 底模板 次 龙骨采 用 １ Ｏ ０ Ｘ １ ０ ０ ｍｍ 木 方 ， 共设 ４ 工程 概 况 ： 河 北 国 源宾馆 改 扩建 工程 位于 河北 省 石家 道 木 方 木 方间距不 大于 ２ ０ ０ ｍｍ。 主龙骨 即托梁 采用 两道 庄 市 鹿泉 上 庄 镇 政府 西 部 ， 其 中会 议 楼 共 ３层 ， 建 筑 高度 中４ ８Ｘ３５ ｍｍ 架管 ， 主 龙骨 间距 ９ ０ ０ ｍｍ。 梁侧模 板 次 龙 最高处 ３ ６ ． ８ ６ ７ ｍ， 为框 架结构 ， 建筑 抗 震设 防烈度 为 ６度 ， 骨采 用 １ ０ ０ ×１ ０ ０ ｍｍ 木 方 木 方间距 ３ ０ ０ ｍｍ。主 龙骨 采
下面 就 分别 介绍 一下 模板 、 预 应力 、 钢筋、 混凝 土工 程 的施 工。 体 规定 ，而 碗扣 式脚 手 架整体 稳定 性优 于扣 件式 脚 手架 ， 本 工程参 照钢 管式 脚手 架剪 刀撑搭 设。 支 架 四边 与 中间每
１ 模板 工程 隔 ６排 支 架 立杆 应 设置 一 道纵 向、 横 向剪 刀撑 ， 由底 至 顶 由于该 区域层 高 、 跨度较 大 ， 因此 ， 从 技术 角度 及安 全 连 续 设 置 ， 并 且在 大 梁梁 底 排 架也 加 竖 向剪 刀 撑 ； 当模 板 角度 ， 该 区域 模板 工 程 显 得 尤 为重 要 ， 根 据 该 部 分 区域 空 支撑 架 高度 大于 ４ ． ８ ｍ 时， 顶端 和 底部 必须 设 置 水平 剪 刀 间特 点 ， 采 用高 大模板 支 设。 撑， 中间水 平剪 刀撑 间距应 小于 或等于 ４ ． ８ ｍ。 剪 刀撑 采用 本 工程模 板 支架原 则 上 全部采 用碗 口式脚 手架 搭设 。 ４ ８ ＊ ３ ． ５ 钢管 支撑 ， 用扣 件 与立杆 连接 ， 剪 刀撑 成 ４ ５ ～ ６ ０ 现 浇 板 下 立杆 纵 横 向 间距 不 大干 ９ ０ ０ ｍｍ ，步距 不 大 干 度 角设 置。 １ ２ ０ ０ ｍｍ。 所 有 立杆 下 垫 ５ Ｏ厚 木 方、 脚手 板 （ 或 旧模 板 ） ， 对于 本 工程 一层 、 二层 、 三层与 一 ０ ． ０ ５ ｍ 标高处 ， 相 同 立杆 顶 部 设 Ｕ 型 托 ， 外 露 丝 长 不 大于 ３ ０ ０ ｍｍ ， 丝 杆 直 径 部 位 的预 应 力 梁 、 框 架梁 或 井 字梁 ， 模 板 支 架设 计 完 全相 不小于 ３ ６ ｍｍ， 总长 度 不 小于 ５ ０ ０ ｍｍ。局 部 位 置 遇特 殊 情况 时 ， 立杆 、 横杆 可 用标准 扣 件式 架管 搭设 ， 立杆 间距 不 得 大于 ８ ０ ０ ｍｍ， 横 杆 步距 不 大于 １ ２ ０ ０ ｍｍ。 同 时本 工程

大跨度空间结构工程案例(总9页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除大跨度空间结构案例及分析1、大跨度空间结构选型的概念跨度超过30米的空间结构就是大跨度空间结构。

大跨度空间结构使建筑实现较大的跨度，满足建筑大空间的使用要求，而且结构轻巧，造型优美，受力合理，实用耐久，用钢量低。

大跨度空间结构不仅使空间的水平分隔的灵活性增大，而且也增大了垂直方向的自由调整的可能性。

大跨度空间结构的选型即大跨度空间结构体系方案的优化选择，实际上就是对适合建筑设计的多种结构体系方案进行分析、比较、判断、假设、择优的过程。

2、大跨度空间结构选型的原则大跨度建筑迅速发展的原因一方面是由于社会发展使建筑功能愈来愈复杂；另一方面则是新材料、新结构、新技术的出现，促进了大跨度建筑的进步。

所以大跨度空间结构的发展是在结构受力合理，造型美观等诸多因素的限制下发展起来的。

各种结构不同的优势与劣势，只有将它们合理的运用起来，才能达到技术与艺术都最合适的结构选择，甚至创造出完美的建筑。

在大跨度空间结构中引入现代预应力技术，不仅使结构体形更为丰富而且也使其先进性、合理性、经济性得到充分展示。

通过适当配置拉索，或可使结构获得新的中间弹性支点或使结构产生与外载作用反向的内力和挠度而卸载。

前者即为斜拉结构体系，后者则为预应力结构体系。

这一类“杂交”结构体系将改善原结构的受力状态，降低内力峰值，增强结构刚度、经济效果明显提高。

一、案例南京医科大学新建新基础医学教学与科研楼/教研服务中心工程，位于南京市江宁大学城，分教学楼和教研服务中心两部分。

其建筑群皆为四周办公楼中间设中庭的结构形式，中庭跨度约55米，屋面采用折叠钢屋架结构，钢屋架上铺设玻璃采光天窗，有效的解决了楼内的采光问题，外观造型线条优美，气势磅礴，在满足使用功能的同时，又给人以美的享受。

工程概况中庭钢结构屋面，结构形式为一倾斜的折叠钢屋架。

大跨度钢结构典型工程案例一、北京“鸟巢”（国家体育场）这鸟巢可真是个超酷的大跨度钢结构建筑。

你想啊，它的造型就像个巨大的鸟巢，那些错综复杂的钢结构杆件就像是编织鸟巢的树枝一样。

从远处看，那独特的外形就特别吸引人眼球。

它的大跨度结构可不是闹着玩的。

这么大的空间要能容纳那么多观众看比赛啥的。

在建造的时候，那些钢结构的搭建就像搭巨型积木一样，但难度可大多了。

每一根杆件的位置、角度都得精确无比，就好比要让一群调皮的小朋友乖乖站好队，而且不能有丝毫差错。

这个建筑可不仅仅是为了好看，还得能承受各种风雨、地震等自然灾害的考验呢。

二、广州国际会展中心。

这会展中心啊，也是大跨度钢结构的厉害角色。

它的大跨度就像是为了张开双臂欢迎来自世界各地的参展商和游客。

走进里面，那宽敞的空间就像一个超级大的广场，但是又有屋顶遮着，多亏了钢结构的大跨度，才能让这么大的空间没有一根大柱子在中间捣乱。

在建造的时候，就像是给一个超级巨人定制衣服，要把钢结构这个“衣服”做得恰到好处。

这个建筑对于广州的意义可大了，各种大型的展览、贸易活动都在这儿举行，就因为它有这么大的空间，全靠大跨度钢结构撑着呢。

三、埃菲尔铁塔（也算广义的大跨度钢结构啦）虽然埃菲尔铁塔不完全是传统意义上的大跨度建筑，但它的钢结构也非常值得一说。

这个铁塔就像一个钢铁巨人一样矗立在巴黎。

它刚建成的时候，很多人都觉得它奇奇怪怪的，但是现在它可是巴黎的标志性建筑。

它的钢结构就像一个精密的骨架一样，支撑着整个铁塔的重量。

从下往上看，那些钢铁结构一层一层的，像是给天空搭了一个通往云端的梯子。

这么高的铁塔，在一百多年前能建成，靠的就是当时先进的钢结构技术。

而且它能经受住这么多年的风吹雨打、日晒雨淋，可见钢结构的质量那是杠杠的。

四、悉尼歌剧院。

悉尼歌剧院那独特的白色“风帆”造型，可是闻名世界的。

这些像风帆一样的屋顶就是大跨度钢结构的杰作。

想象一下，要把这些巨大的“风帆”架起来，可不是简单的事儿。
