电火花加工的基本原理及设备

电火花加工机床工作原理电火花加工机床是一种特殊的加工设备，运用电火花的原理进行金属加工，常用于制造精密零部件及模具。

本文将从电火花加工原理、机床构造、工作过程以及应用领域等方面进行详细介绍。

一、电火花加工原理电火花加工是利用电火花放电进行金属材料的加工的一种特殊加工方法。

其基本原理为在工件表面放电产生的高热能，通过瞬时高温熔化和蒸发工件表面的局部金属材料，从而实现金属材料的加工去除，完成精密的轮廓加工。

具体过程如下：1. 放电开始：电火花加工机床通过控制电极和工件之间的间隙，利用电脉冲在间隙中产生放电。

当电极接近工件表面时，间隙内的介质被电离，电极与工件之间产生高电场强度，导致电晕放电。

2. 电晕放电：在电极与工件之间的间隙中形成电晕放电等离子体，使得放电间隙内的局部电场强度升高。

3. 表面燃烧：通过电晕放电，工件表面局部金属材料瞬间被加热至高温并发生表面燃烧，造成工件表面微薄金属颗粒的蒸发和去除。

4. 放电跳跃：经过表面燃烧过程，放电间隙会产生气体的放大，导致放电跳跃，即电火花放电。

5. 加工效果：通过放电跳跃，金属材料表面的局部被加热融化后蒸发，达到加工去除金属材料的目的。

二、电火花加工机床构造电火花加工机床主要由机体、工作台、数控系统、电极头、电源系统以及冷却系统等组成。

1. 机体：电火花加工机床的机体通常采用高强度的铸造材料，保证了机床的稳定性和刚性。

2. 工作台：工作台用于固定和夹持工件，具有高精度的移动结构，可根据数控系统的指令精确移动，完成加工过程。

3. 数控系统：数控系统是电火花加工机床的核心控制单元，可实现加工轨迹、加工参数的程序控制，保证加工质量。

4. 电极头：电极头固定在机床上，用于安装切削电极，通过数控系统控制电极头的精确移动。

5. 电源系统：电源系统为电火花加工提供高频高压的电力，保证加工过程中的稳定放电。

6. 冷却系统：电火花加工过程产生大量热量，冷却系统用于对电极头、工件和工作台进行冷却，保证加工精度和长时间稳定运行。

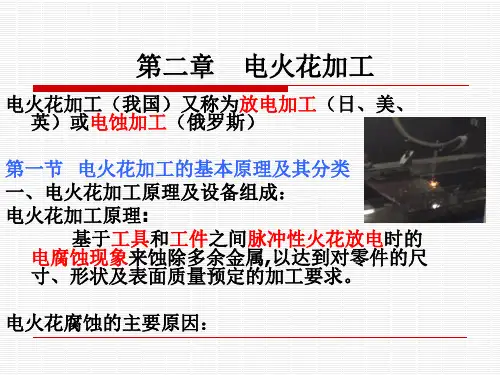

电火花加工基础知识电火花加工是直接利用电能对零件进行加工的一种方法。

加工原理：当工具电极与工件电极在绝缘体中靠近达到一定距离时，形成脉冲放电，在放电通道中瞬时产生大量热能，使工件局部金属熔化甚至气化，并在放电爆炸力的作用下，把熔化的金属抛出，达到蚀除金属的目的。

电火花加工设备应由以下部分组成：1.脉冲电源。

脉冲电源是放电蚀除的供能装置，它产生具有足够大能量密度的电脉冲，加在工件与工具电极上，产生脉冲放电。

2.间隙自动调节器。

为使工件与工具电极间的脉冲放电正常进行，就必须使其保持一定间隙。

间隙过大，工作电压击不穿液体介质；间隙过小，则形成短路，也无法放电。

因此，必须用间隙自动调节器，自动调节极间距离，使工具电极的进给速度与电蚀速度相适应。

3.机床本体。

用来实现工件和工具电极的装夹、固定及调整其相对位置精度等的机械系统。

4.工作液及其循环过滤系统。

火花放电必须在绝缘液体介质中进行，否则，不能击穿液体介质，形成放电通道，也不能排除悬浮的金属微粒和冷却表面。

电火花加工方式很多，常见的有成型加工、穿孔加工、电火花切割加工、电火花磨削以及电火花雕刻花纹等。

（一）电火花成型加工机床主要由脉冲电源箱、工作液箱和机床本体组成。

机床本体由主轴头、工作台、床身和立柱组成。

其中，主轴头是电火花成型加工机床的关键部件，它和间隙自动调节装置组成一体。

主轴头的性能直接影响电火花成形加工的加工精度和表面质量。

工作台的作用是支承和装夹工件。

（二）电火花切割加工机床电火花切割加工机床是利用一根运动着的金属丝（钼丝或硬性黄铜丝），作为工具电极，在工具电极和工件电极之间通以脉冲电流，使之产生电腐蚀，工件被切割成所需要的形状。

数控电火花切割机床由机床本体、数控装置、脉冲电源和工作液循环系统四大部分组成。

其中，坐标工作台由上、下两层拖板构成，两层拖板的长丝杠分别由两个步进电动机驱动，工作台上装有工件安放架。

（三）电火花加工特点1.加工硬、脆、软、韧、高熔点、高纯度的导电材料；2.无切削力，可以加工薄壁零件；3.加工中不受热的影响，提高加工质量；4.参数可调节，可以进行不同的加工；5.直接使用电能加工，便于实现自动化。

电火花加工工作原理
电火花加工是一种利用脉冲电火花在工件与电极之间形成电火花放电击穿间隙，使工件表面产生微细坑槽或凹凸纹理的加工方法。

其工作原理如下：
1. 电极形成间隙：在电火花加工中，通常需要将工件与电极固定在加工设备中，使工件与电极之间形成一个微小的间隙。

该间隙的大小决定了电火花放电的能量和加工 precision。

2. 电力供应：通过电力供应装置提供高压电源。

该电源会在工件与电极之间产生高电压。

3. 电火花放电：当高电压施加在工件与电极之间时，电流会在两者之间产生击穿放电，形成电火花。

电火花产生的瞬间高温和震荡压力会使间隙中的材料融化、汽化和爆炸，从而在工件表面形成微小的坑槽或凹凸纹理。

4. 卸载：放电过程中，电火花会在间隙中不断反复发生，形成了连续的击穿和坑槽。

工件通过电火花的短暂开关和关闭，实现坑槽的连续形成。

5. 冷却与切割液：由于电火花加工会产生大量的热量，需要进行冷却。

同时，切割液的引入可以使电火花加工过程更加稳定和高效。

切割液可以冷却和冲洗坑槽，帮助去除产生的废渣和提供更好的加工效果。

总结：电火花加工利用电火花放电的高温和震荡压力作用，通
过间隙中材料的融化、汽化和爆炸形成微小的坑槽或凹凸纹理。

同时，通过不断重复的放电过程和切割液的引入，实现了连续的加工效果。

电火花线切割加工的原理电火花线切割加工是一种特殊的加工方法，常用于金属材料的切割、模具加工等领域。

其原理是利用电火花放电的高能量，将金属材料上的一小点加热到熔化或汽化的温度，从而实现对材料的切割。

下面将详细介绍电火花线切割加工的原理。

第一，电火花放电原理电火花线切割加工的基础是电火花放电原理。

电火花是在两个电极之间产生高电压放电泄放的现象。

在电火花线切割中，电极是一根线状电极，被称为丝线。

当丝线和工件之间形成一定的电荷差时，电流会通过工件而不是丝线。

这是因为工件是电导体而丝线是绝缘体。

当电流通过工件时，由于局部放电产生的电弧在微观层面掏蚀金属，形成小孔或小坑。

在这个过程中，电弧的温度非常高，可以达到几千摄氏度。

当放电一段时间后，电极的形状将被改变，与工件相隔较近的位置形成突起。

因此，电火花线切割是一种非接触式加工，不会产生切割力或机械剪切。

第二，切割过程在电火花线切割过程中，需要使用一台特殊的设备，称为电火花线切割机。

这台机器包括一个电源、一个丝线电极、一个工作台和一个冷却系统。

首先，需要将待加工的工件固定在工作台上。

然后，在丝线电极上施加高电压的脉冲，使其与工件之间产生电荷差。

当电流通过工件时，局部放电产生的电弧便开始加热工件的表面。

随着放电过程的进行，电弧将形成一个直径很小的孔洞。

此时，需要控制丝线电极和工件之间的间隙，并进行电弧移动。

因为电弧是非接触式的，只需保证电极与工件之间的电荷差，就能在整个切割过程中保持稳定的切割能量。

而电弧的移动路径由机器控制，可以按照预定的路径进行。

为了确保切割过程的良好进行，还需要保持适当的冷却。

电火花线切割机可以通过喷水或其他冷却方式来保持丝线电极和工件的温度在一定范围内。

这是因为电火花放电的高温容易引起电极和工件的烧损，而适当的冷却可以有效降低温度并延长电极使用寿命。

第三，加工特点电火花线切割加工具有以下几个特点：1. 加工速度快：电火花线切割加工不受材料硬度的限制，可以切割硬度很高的金属。

电火花加工的基本原理特点及应用场合电火花加工（EDM）是一种利用电火花放电来加工材料的非传统加工方法。

它适用于任何导电的材料，如金属、合金、陶瓷等。

电火花加工的基本原理是：在加工过程中，由两个电极之间建立电场，当电场强度达到一定值时，就会在工件表面产生电火花放电，使工件表面上的微小粒子得到熔化或者蒸发，从而实现加工的目的。

1.适用性广泛：电火花加工可以处理各种导电材料，包括高硬度、高强度和高耐磨性的材料。

它可以加工复杂的形状和小尺寸的工件，同时还可以进行深孔加工和内外环加工。

2.安全性高：电火花加工不直接与工件接触，因此不会对工件产生物理应力和变形。

另外，由于加工过程中会产生水冷剂或者油冷剂来降低温度，所以工件不会因为过热而产生热变形。

3. 精度高：电火花加工可以实现高精度的加工，其精度可以达到0.01mm左右。

而且由于电火花加工是非机械接触的加工方式，因此可以避免因为刀具磨损而造成的加工误差。

4.表面质量好：由于电火花加工是通过熔化和蒸发的方式进行加工的，所以在加工过程中没有切削和压痕，工件表面光洁度和粗糙度都可以达到要求。

1.模具行业：电火花加工可以用于制造高精度的模具，如塑料模具、铝合金模具、压铸模具等。

它可以加工出复杂的形状和细小的孔洞，并且可以保证模具的精度和表面质量。

2.航空航天行业：电火花加工可以用于制作航空航天行业的零部件，如叶片、导向器、火花塞等。

它可以实现复杂的形状和高精度的加工，并且可以保证零部件的强度和耐磨性。

3.医疗器械行业：电火花加工可以用于制造医疗器械的各种零部件，如人工关节、植入物等。

它可以加工出精确的形状和尺寸，并且可以保证医疗器械的表面光洁度和粗糙度。

4.电子行业：电火花加工可以用于制造微电子器件，如集成电路、芯片等。

它可以实现微米级别的加工精度，并且可以保证器件的电气性能和尺寸精度。

综上所述，电火花加工是一种非常灵活和高精度的加工方法，它具有广泛的适用性，并且可以在各个领域中实现高精度的加工。

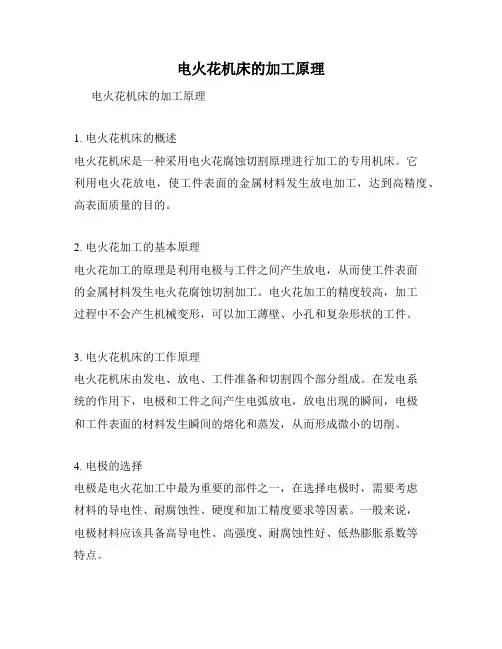

电火花机床的加工原理电火花机床的加工原理1. 电火花机床的概述电火花机床是一种采用电火花腐蚀切割原理进行加工的专用机床。

它利用电火花放电，使工件表面的金属材料发生放电加工，达到高精度、高表面质量的目的。

2. 电火花加工的基本原理电火花加工的原理是利用电极与工件之间产生放电，从而使工件表面的金属材料发生电火花腐蚀切割加工。

电火花加工的精度较高，加工过程中不会产生机械变形，可以加工薄壁、小孔和复杂形状的工件。

3. 电火花机床的工作原理电火花机床由发电、放电、工件准备和切割四个部分组成。

在发电系统的作用下，电极和工件之间产生电弧放电，放电出现的瞬间，电极和工件表面的材料发生瞬间的熔化和蒸发，从而形成微小的切削。

4. 电极的选择电极是电火花加工中最为重要的部件之一，在选择电极时，需要考虑材料的导电性、耐腐蚀性、硬度和加工精度要求等因素。

一般来说，电极材料应该具备高导电性、高强度、耐腐蚀性好、低热膨胀系数等特点。

5. 放电控制方式电火花机床的放电控制方式有两种：单脉冲放电和多脉冲放电。

多脉冲放电可以提高放电效率和加工精度，但更加复杂，对设备的要求也更高。

6. 加工精度的控制电火花加工的精度主要受到放电频率、放电能量以及加工电极的直径等因素的影响。

在加工过程中，应该根据具体情况调整这些因素，以控制加工精度。

7. 应用领域电火花加工技术被广泛应用于模具制造、航空航天、电子、医疗、仪器仪表等领域，可以加工各种精密小型工件，如模具、小孔、细线和微型零件等。

总之，电火花机床的加工原理基于电火花腐蚀切割原理，利用电极和工件之间的放电进行加工，具有高精度、高表面质量和加工工件复杂度高的特点，适用于各种精密小型工件的加工。

电火花加工的基本原理和优缺点前言电火花加工是一种常用于制造业的先进加工技术，它可以精确地切割金属材料，实现复杂零件的加工。

本文将介绍电火花加工的基本原理以及其优缺点。

一、电火花加工的基本原理电火花加工是利用脉冲电火花在工件与电极之间产生放电，瞬时高温点熔化工件，通过去除熔融金属颗粒来完成加工的一种技术。

其基本原理如下：1.电极和工件的导电性：电火花加工中，工件材料和电极都需要具备良好的导电性。

工件通常是金属材料，而电极则通常选择铜或铜合金制成。

2.电火花放电：通过控制电极与工件之间的放电间隙和电气参数，使用脉冲电源施加高压电流至电极，产生强大的电场。

当电场强度超过工作介质的击穿电场强度时，电极和工件之间产生放电，形成电火花。

3.电火花的热效应：电火花的放电会使介质发生局部熔化，形成高温熔融的电火花区。

高温电火花区对工件表面进行剥蚀，并将熔融金属颗粒击碎，从而实现加工。

4.工作液的冷却和清洗：为了稳定电火花放电的过程，防止电极和工件过热，电火花加工通常需要使用工作液进行冷却和清洗。

工作液不仅能降低电极和工件的温度，还可以冲洗加工过程中产生的碎屑。

二、电火花加工的优点电火花加工在现代制造业中被广泛应用，并具有以下优点：1.加工精度高：电火花加工能够制造出高精度的零件，加工精度可达到0.001mm，甚至更高。

这使得电火花加工适用于制造精密器件和模具等需求高精度的产品。

2.适用于任意硬度的材料：电火花加工不受被加工材料硬度的限制，可以加工任何导电材料，无论是高硬度的钢铁材料，还是脆性的陶瓷材料，都可以进行有效加工。

3.无影响材料外形特征：由于电火花加工是通过放电熔化工件表面来实现加工的，不需要接触工件表面，因此可以保持材料的原始形状和特征。

这种非接触加工方式最大程度地避免了材料变形和应力引起的问题。

4.适用于复杂几何形状：电火花加工具有良好的灵活性，可以加工出复杂的几何形状，如细小孔洞、内外轮廓形状复杂的零件等。

电火花穿孔加工的工作原理
电火花穿孔加工是一种利用电火花放电进行金属加工的方法。

其工作原理如下：
1. 加工电极选择：电火花放电是通过两个电极之间形成的一个导电通道进行的。

通常情况下，钼丝电极做为阳极，与被加工材料作为阴极。

2. 电荷积聚：在电极之间施加电压，阴极上的电荷开始积聚。

3. 放电开始：当电荷积聚到一定程度时，电荷会从阴极开始以极快的速度向阳极放电，形成一道电火花。

4. 快速熔化和蒸发：电火花的高温和高能量使得被加工材料的表面迅速熔化和蒸发。

5. 冲击冷却效应：在电火花放电过程中，电流瞬间流过放电通道，产生强烈的冲击冷却效应，使被加工材料快速冷却和固化。

6. 重复放电：在短时间内反复进行放电，使得被加工材料表面形成一个连续的通道。

7. 沉降切削：被加工材料的表面形成了一个连续的通道后，通过机械装置逐渐移动电极，使通道逐渐向下沉降。

同时，通过冲洗液冷却放电电极并清除蒸发的
材料颗粒。

通过上述过程，电火花穿孔加工可以实现对金属材料的高精度加工，适用于硬度高、可塑性差、难以通过传统机械加工方法加工的材料。
