工厂供电系统介绍PPT课件( 35页)

2）负荷指示图：
r P30K 2
r P 30 K
第三节变电所的设置和变压器的选择
3）负荷电能矩法（动态负荷中心计算法）三）总变压器设置数量 1）车间厂房负荷集中（一个） 2）企业非常大、容量大、分散（设两个） 3）三级负荷，少量一、二级负荷，可以从临近企业取备用电源，设一个且
只用一台变压器 SN﹥S30=SCa
不大。对大型企业，当计算负荷超过5600KVA时，不设总变电所，直接将
～ 35 110KV变为0.4KV。
第二节电压的选择
三）低压配电电压选择原则：依据用电设备性质决定
直接选择380V/220V低压等级潮湿地方：36V 煤矿等：660V；1140V 英、美、法：500V
选变压器，余量：15～25% 4）一、二级负荷占比重大而且比较集中（定一个变电所但有2台主变）
两台变压器关系：明备用：一台用，另一台备用，互为备用，SN≥S30 暗备用：两台都占用50%，一台故障，另一台100%负荷 70%S30
第三节变电所的设置和变压器的选择
二.车间变电所位置及变压器选择独立变电所附设变电所车间内变电所地下变电所杆上或高台变电所
第四节变电所的电气主结线
第三节变电所的设置和变压器的选择
变压器选择： 1）车间一台（二三级负荷） SN≥S30 2）一二级负荷比重大，负荷比较分散，可设两个变电所，
每一个变电所有一台变压器；若一二级负荷比重大，负荷集中，则设一个变电所，但有两台变压器。
第四节变电所的电气主结线
电气主结线是指变电所中各种开关设备、电力变压器、母线、电流互感器以及电压互感器等主要电气设备，按照一定顺序用导线连接而成的，用以接受和分配电能的电路，也称为主电路。电气主接线中的设备用标准的图形符号和文字符号表示的电路图称为电气主接线图。因为三相交流电气设备的每相结构一般是相同的，所以电气主接线图一般绘成单线图，只是在局部需要表明三相电路不对称连接时，才将局部绘制成三线图；若有中性线(或接地线)可用虚线表示，使主接线清晰易看。在变电所的控制室内，为了表明变电所主接线实际运行状况，通常设有电气主接线的模拟图。运行时，模拟图中的各种电气设备所显示的工作状态必须与实际运行状态相符。

《工厂供电第二章》幻灯片课件

七台19:1河0:41职业学院
4

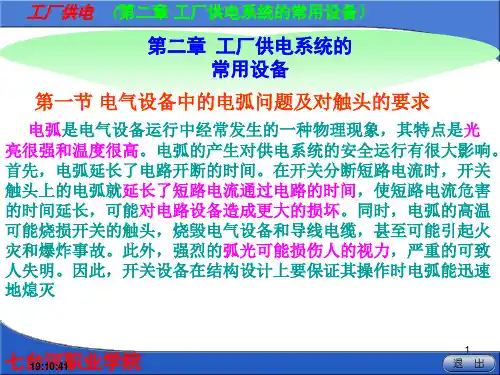

工厂供电（第二章工厂供电系统的常用设备）
(3). 交流电弧的熄灭由于交流电流每半个周期要经过零值一次，而电流过零时，电
弧将暂时熄灭，所以交流电弧每一个周期(2π电角度)要暂时熄灭两次，如图1-1所示。电弧熄灭的瞬间，弧隙温度骤降，高温游离终止，去游离（主要是复合）大大增强。这时弧隙虽然处于游离状态，但是阴极附近空间差不多立刻获得很高的绝缘强度。随后弧隙的电场强度又可能使之击穿，使电弧复燃。但是由于触头的迅速断开，电场强度的迅速降低，一般交流电弧经过若干周期的熄灭、复燃的反复，最终完全熄灭。因此交流电弧的熄灭，可利用交流电流过零时电弧要暂时熄灭这一特性，来加速电弧的熄灭。
电弧中的电场强度、电弧温度及电弧截面等因素有关。电弧中的电场强度越弱，电弧的温度越低，电弧的截面越小，则带电质点的复合越强。
(2). 扩散扩散就是电弧中的带电质点向周围介质中扩散开去，从而使电弧中的带电质点减少。扩散的原因，一是由于电弧与周围介质的温度差，另一是由于电弧与周围介质的离子浓度差。扩散也与电弧截面有关。电弧截面越小，离子扩散也越强。
图2-5 钢灭弧栅对电弧的作用 1-钢栅片； 2-电弧； 3-触头
七台19:1河0:41职业学院
2
工厂供电（第二章工厂供电系统的常用设备）
(3). 碰撞游离当触头间隙存在着足够大的电场强度时，其中的自由电子以相当大的动能向阳极移动。在高速移动中碰撞到中性质点，就可能使中性质点中的电子游离出来，从而使中性质点变为带电的正离子和自由电子。这些被碰撞游离出来的带电质点在电场力的作用下，继续参加碰撞游离，结果使触头间介质中的离子数越来越多，形成“雪崩”现象。当离子浓度足够大时，介质击穿而发生电弧。 (4). 高温游离电弧的温度很高，表面温度达3000～4000℃，弧心温度可高达10000℃ 。在这样的高温下，电弧中的中性质点可游离为正离子和自由电子（据研究，一般气体在9000～10000℃时发生游离，而金属蒸气在4000℃左右即发生游离），从而进一步加强了电弧中的游离。触头越分开，电弧越大，高温游离也越显著。

工厂供电技术供电系统PPT课件

（1）变电所位置选择的原则靠近负荷中心；考虑电源的进线方向，偏向电源侧；进出线方便；设备运输方便；不应防碍企业的发展，要考虑扩建的可能性；不宜设在多尘或有腐蚀性气体的场所；不应设在有剧烈震动和高温场所；不应设在地势低洼和可能积水的场所；不应设在有爆炸危险区域。
（2）负荷中心的确定负荷指示图负荷指示图将负荷按一定比例用负荷图标明在厂区平面图上，负荷图的圆心与车间的负荷的“重心”大致相符。
（2）外桥式接线结构断路器跨在进线断路器的外侧，靠近电源侧，称为外桥式接线。特点它适用于进线线路较短、负荷变化较大，变压器需要经常切换的场合。适用范围一、二级负荷的变电所
3、单母线和母线分段母线的概念
母线（也叫汇流排）实质上是主接线电路中接受和分配电能的一个电气联结点，形式上它将一个电气联结点延展成一条线，以便于多个进出线回路的联结。设置母线制的意义设置母线可以方便地把电源进线和多路引出线通过开关电器连接在一起，以保证供电的可靠性和灵活性。母线制的种类单母线制、单母线分段制和双母线制。
三、总降压变电所的设置数量
1、总降变电所的设置总降压变电所数量应尽可能的少，尽可能的只设一个变电所，这样投资少又便于管理。 2、总降变电所变压器的设置 • 对于企业中一级、二级负荷所占比重大，或虽为三级负荷，但负荷容量大
而集中的变电所，应装设两台变压器。 • 对于三级负荷供电的总降压变电所，或者有少量一、二级负荷，可只装设
1960
封闭
式低压配电(变压器)室
母线桥
变压器 1
进线补偿补偿出线出线出线低压开关柜
3600
2760
工具室值班室
0.38kV出线
第四节变电所的电气主接线

工厂供电基本概述PPT课件( 47页)

1.3.1 高压电力系统中性点运行方式在高压电力系统中，作为供电系统的发电机和变压器的三相绕组为三相星形联结时，其中性图点1-14有电三力种系统运中行性点方运行式方：式中性点不接地、中性
1.2 电力系统的额定电压和电能质量
表1-1 我国标准规定的三相交流电网和电力设备的额定电压(单位：kV)
2.额定电压的分类我国现阶段各电力设备的额定电压分三类：第一类额定电压为100V以下，这类电压主要用于安全照明、蓄电池及开关设备的操作电源。
1.2 电力系统的额定电压和电能质量
3.三相交流电网和电力设备的额定电压 (1)电网(电力线路)的额定电压：在电力系统中，应尽可能地简化电压等级，减少变电层次，以节约投资与降低运行费用。
1.2 电力系统的额定电压和电能质量
(2)高压配电电压的选择：工厂供电系统的高压配电电压，主要取决
于当地供电电源的电压及工厂高压用电设备的电压、容量和数量等
因素。
表1-4 各级电压电力线路合理的输送功率和距离
1.2.2 电网谐波及其抑制 1.谐波基本定义与规定国际上公认的谐波含义为：“谐波是一个周期电气量的正弦波分量，其频率为基波频率的整倍数”。
1.2 电力系统的额定电压和电能质量
5)对于大型冲击负荷，采取上述措施仍达不到要求，可装设能“吸收”冲击无功功率的静止型无功补偿装置(SVC)。
表1-2 电压波动允许值
1.2 电力系统的额定电压和电能质量
表1-3 闪变电压δ
6.工厂供配电电压的选择 (1)低压配电电压的选择：工厂的低压配电电压，一般采用220/380V，其中380V的线电压供电给三相动力设备或380V的单相设备，相电压 220V供电给一般的照明灯具或其他220V的单相设备。

工厂供电课件

§1.3 工厂供电系统的特点和决定供电质量的主要指标
一、工厂供电系统的特点：工厂变电所是终端降压变电所
二、决定工厂用户供电质量的指标为：电压、频率、可靠性
1）电压： a. 加于用电设备端的电网实际电压与用电设备的额定电压差别较大时，对用户设备的危害很大。 b. 供电电压畸变，不是正弦波形。 c. 三相电压与电流的不对称。

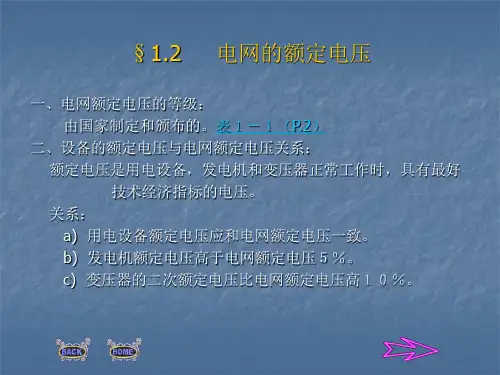

§1.2 电网的额定电压
一、电网额定电压的等级：由国家制定和颁布的。表１－１（P.2）
二、设备的额定电压与电网额定电压关系：额定电压是用电设备，发电机和变压器正常工作时，具有最好技术经济指标的电压。关系： a) 用电设备额定电压应和电网额定电压一致。 b) 发电机额定电压高于电网额定电压５％。 c) 变压器的二次额定电压比电网额定电压高１０％。
2）频率：电网低频率运行，所有用户的交流电动机转速都将相应降低，因而许多工厂的产量和质量都将受到影响。频率变化对电力系统运行稳定性影响很大，应而对频率的要求要比对电压的要求严格很多，一般不得超过 ±0.5% 。
3）可靠性可靠性:根据用电负荷的性质和由于事故停电在政治、经济上造成损失或影响程度，对用电设备提出不中断供电的要求，将用电力负荷分为三级。
4）选择总降压变电所（配电所）位置、变压器台数及容量。
5）确定总降压变电所（配电所）接线及配电网路载流导体的截面，必要时，并需进行短路条件下动稳定及热稳定的校验。
7）选择继电保护及供电系统的自动化方式，进行参数的整定计算。
8）提出变电所和工厂建筑物的防雷措施、接地方式及接地电阻的设计计算。
供电要求： a. 一级负荷应有两个独立电源供电，有特殊要求的一级负荷，两个独立电源应来自不同的地点。 b. 二级负荷的供电系统，应尽量做到当发生电力变压器故障或电力线路常见故障时不致中断供电（或中断后能迅速恢复）。在负荷较少或地区供电条件困难时，二级负荷可由一回６kv及以上专用架空线路供电。

课件工厂供电.pptx

第36页/共73页
工厂供电系统
（一）工厂高压配电电压的选择
工厂的高压配电电压一般采用10kV。如果工厂拥有相当数量的6kV 用电设备，或者供电电源的电压就是6kV，则可考虑采用6kV电压作为工厂的高压配电电压。采用10kV作为高压配电电压的工厂，如果有6kV的高压用电设备，则可同过专用的10/6.3kV变压器单独供电。
➢用电设备绝缘按线电压设计。
➢一般用于6Kv~10kV电力网和部分35kV电力网。
第46页/共73页
工厂供电点不接地系统中，当单相接地电流超过规定数值时 ➢6～10kV系统中接地电流大于30A；
（二）变配电所
变电所的任务：接受电能、变换电压和分配电能。受电―变压―配电
配电所的任务：接受电能和分配电能，但不改变电压。受电－配电
第5页/共73页
工厂供电系统
变电所可分为升压变电所和降压变电所两大类：
升压变电所一般建在发电厂，主要任务是将低电压变换为高电压。
降压变电所一般建在靠近负荷中心的地点，主要任务是将高电压变换到一个合理的电压等级。降压变电所根据其在电力系统中的地位和作用不同，又分枢纽变电站、地区变电所和工业企业变电所等。
工厂供电系统
（二）频率偏移
频率偏移常以实际频率与额定频率之差或其差值Δf与额定值之比的百分数Δf％表示，即：
我国电力系统的标准频率为50Hz，规定：电力系统正常频率偏差允许值为±0.2Hz，当系统容量较小时，偏差值可放宽到±0.5Hz。
第23页/共73页
工厂供电系统
二、额定电压的国家标准
由于三相功率和线电压、线电流之间的关系为： S 3Ul Il ，所以在输送功率一定时，输电电压愈高，输电电流愈小，从而可减少线路上的电能损失和电压损失，同时又可减小导线截面，节约有色金属。但是电压愈高，绝缘材料所需的投资也相应增加，因而对应一定输送功率和输送距离，均有相应技术上的合理输电电压等级。同时，还须考虑设备制造的标准化、系列化等因素。

工厂供电(完整)ppt课件

.
21
工厂供电
2．我国规定的额定电压频率为50 Hz，大容量系统允许的频率偏差为±0.2 Hz，中、小容量系统允许的频率偏差为±0.5 Hz。频率的调整主要由发电厂进行。工厂电力系统的频率指标由电力系统给予保证。
.
22
工厂供电
3．供电的可靠性要求
保证供电系统的安全可靠性是电力系统运行的基本要求。所谓供电的可靠性，是指确保用户能够随时得到供电。这就要求供配电系统的每个环节都安全、可靠运行，不发生故障，以保证连续不断地向用户提供电能。
.
27
工厂供电
导体通过电流达到稳定温升的时间大约为(3～4)τ，τ 为发热时间常数。截面在16 mm2及以上的导体，其τ≥10 min。
因此，载流导体大约经30 min后可达到稳定温升值，计算负荷
也就是半小时最大负荷。分别用P30、Q30、S30和I30表示有功计
算负荷、无功计算负荷、视在计算负荷和计算电流。
.
14
工厂供电
图11.1.3 电力变压器的额定说明
.
15
工厂供电 2. 电压分类及高低电压的划分
按国标规定，额定电压分为三类：第一类额定电压为100 V及以下，如12 V、24 V、36 V等，主要用于安全照明、潮湿工地建筑内部的局部照明及小容量负荷。第二类额定电压为100 V以上、1000 V以下，如127 V、 220 V、380 V、600 V等，主要用作低压动力电源和照明电源。
二级负荷是指中断供电将在政治、经济上造成较大损失的电力负荷，如主要设备损坏、大量产品报废、连续生产过程被打乱需较长时间才能恢复、重点企业大量减产等。
二级负荷要求由双回路供电，供电变压器也应有两台(这两台变压器不一定在同一变电所)，当其中有一条回路或一台变压器发生常见故障时，二级负荷应不致中断供电，或中断供电后能迅速恢复供电。

《工厂供电系统》课件

2 故障的排除和修复
介绍如何排除和修复供电系统中的常见故障，以恢复电力供应。
3 故障的预防和措施
提供故障预防的建议和措施，以减少未来的电力故障。
工厂供电系统的安全管理
1
安全生产的基本知识
传授关于安全生产的基本知识，以确保
安全管理要求
2
工厂供电系统的安全运行。
Hale Waihona Puke 讨论工厂供电系统的安全管理要求和标
准，以保护人员和设备的安全。
地线的选材和铺设
介绍地线的重要作用和不同分类，确保工厂供电系统的电力安全。
探索如何选择合适的地线材料和正确铺设地线，以确保有效接地和减少故障。
地线的监测和维护
讲解地线监测和维护策略，以确保地线系统处于良好的工作状态。
工厂供电系统的故障处理
1 故障的诊断和分析
讨论故障诊断的基本原则和分析方法，以快速解决工厂供电系统的问题。
工厂供电系统的配电
1
配电系统的组成和结构
了解工厂配电系统的不同组成部分和结构，确保电力在工厂内的分配有效且安全。
2
配电系统的保护和控制
探讨配电系统的保护措施和控制策略，以确保电力供应符合工厂的需求。
3
配电系统的维护和检修
讲解配电系统的维护和检修方法，确保系统处于良好运行状态。
工厂供电系统的地线
地线的作用和分类
3
安全管理措施
介绍工厂供电系统的安全管理措施和实施方法，确保安全操作。
总结
工厂供电系统的重要性和作用
强调工厂供电系统对工厂运行的重要性和作用，以及为什么值得关注。
应用工厂供电系统需注意的事项
总结应用工厂供电系统时需要考虑的关键问题和注意事项。

工厂供电相关知识课件PPT(65页)

4、只设一个降压变电所的供电系统
对于小型工厂，由于所需容量一般不大于1000kVA或稍多一些，如果工厂所需容量不大于160kVA时，一般直接由公共低压电网供电。
a)一台主变 b)两台主变
5、直接从低压电网获电的供电系统
经过分析可知：配电所的任务是?
接受电能和分配电能，不改变电压；
而变电所的任务是?
2、交流不停电电源（UPS）：如图所示，由整流器(UR)、逆变器(uV)和蓄电池组
(GB)等三部分组成。
四、国内电力负荷简介
工厂的电力负荷，根据其对供电可靠性的要求及中断供电造成
的损失或影响的程度分为三级中性线(N线)的功能：一是用来接用额定电压为系统相电压的单相用电设备；
星形时三相绕组的公共点。发电机中性点带消弧线圈运行,停送电先
1、工厂供1电系）统基一本知级识负荷
供电系统、发电厂、电力系统及自备电源对供电电源无特殊要求，允许较长时间停电，可用单回线路供电。
中行性业点要直求接不接同地划这，分设不1类备同．外，负壳一电单般荷独以力接1若1地4负0。V供为荷高电低分压突区级分然点的中根断据将是造( 成)对。人员的生命危害，或 25、、交直流接不从停低电压电电造源网A（获成电U．P的S）重供对：电大系供统设电备可损靠坏性且的难要以求修复，或打乱复杂的生产过电供1工1保（、0力电厂护20大）~系系供中3型当0统统电性0工变跨：、电线厂压地由发压(P总器区E各电的N降与线级厂选程例生的压用)电、择的BCD变户AB压电，3功并如产反电相．．．．的力主．．能所连电系要：使冶线应时中引安重力统取重(它线及决兼大金，炉断起全要路自于要有将备当)中量企矿、供火性为交发电地宾性电源电线产业山建电灾能一通厂网馆(N、的线品的企材在要级枢变供)和电电报炉业行保政可求负纽所电护和压废体的业线治能荷电等(P力级E，冷主的经性。线用，)户同的给却排水济联时功系要能国水水泥上起考。来虑民泵泵回所的工一厂经、、转造个用发电济浇主窑成电设、备带铸扇、的输的电电来车风医损、压变、极间机院失电容、量大、，以程配和电供损连化及度和电用距失续工国电离的等。轧企家整因体素。钢业重。。调(1分压)型变压器、减要少C系的统．阻铁抗大、路改型变枢系体统纽运育行、方场式通、馆三信相负枢荷均纽衡、、无功国功率防补偿设。施等，均属于一级负D．荷商。场 (4)零线是指从零点引出的导线。

工厂供电-精选.ppt

第11章工厂供电
第11章工厂供电
11.1 工厂供电系统概述及电压选择 11.2 工厂电力负荷的计算 11.3 变电所位置及变压器台数和容量选择 11.4 变配电所高低压一次设备 11.5 工厂变配电所的主电路图 11.6 低压供配电线路的接线方式 11.7 工厂供电系统的防雷与接地思考题与习题
图11.1.1所示为电力系统示意图，虚线框内即为工厂供电系统。工厂供电系统中，变配电所担负着接收电能、变换电压和分配电能的任务；配电线路承担着输送和分配电能的任务；用电设备指的是消耗电能的电动机、照明设备等。
第11章工厂供电图11.1.1 电力系统示意图
第11章工厂供电
不同类型的工厂，其供电系统组成各不相同。
对于小型工厂，由于所需容量一般不大于1000 kVA，因而通常只设一个降压变电所，将6～10 kV电压降为低压用电设备所需的电压。当工厂所需容量不大于160 kVA时，一般采用低压电源进线，因此工厂只需设一个低压配电间。
对工厂供电系统的基本要求是：安全、灵活、可靠、经济。
第11章工厂供电
11.1.2 电力系统的组成电力系统是电能的生产、输送、分配、变换和使用的一个
第11章工厂供电表11.1.1 我国交流电力网和电气设备的额定电压
电网和用电设备
分类
电压 /KV
发电机额定电压 /KV
电力变压器额定电压 /KV
一次绕组
二次绕组
低压
0.38
0.40
0.38
0.66
0.69
0.66
0.40 0.69
3
3.15
3 及 3.15
3.15 及 3.3
第11章工厂供电 2．

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

对于小型工厂，由于所需容量一般不大于 1000 kVA，因而通常只设一个降压变电所，将 6～10 kV电压降为低压用电设备所需的电压。当工厂所需容量不大于 160 kVA时，一般采用低压电源进线，因此工厂只需设一个低压配电间。
对工厂供电系统的基本要求是：安全、灵活、可靠、经济。
11.1.2 电力系统的组成
分类低压
高压
电网和用电设备电压 /KV 0.38 0.66
3 6 10 —
35 66 110 220 330 500 750
发电机额定电压 /KV 0.40 0.69 3.15 6.3 10.5
13.8, 15.75, 18,20,22,24,26
电力变压器额定.66 3 及 3.15 6 及 6.3 10 及 10.5 13.8, 15.75, 18,20,22,24,26
1）电网(电力线路)的额定电压(rated voltage)
电网的额定电压是确定其它一切电力设备额定电压的基本依据，它是国家根据国民经济发展的需要以及电力工业的现有水平，经过全面的技术分析后确定的。三相交流电网和电力设备常用的额定电压如表11.1.1所示。
表11.1.1 我国交流电力网和电气设备的额定电压
第11章工厂供电
11.1 工厂供电系统概述及电压选择 11.2 工厂电力负荷的计算 11.3 变电所位置及变压器台数和容量选择 11.4 变配电所高低压一次设备 11.5 工厂变配电所的主电路图 11.6 低压供配电线路的接线方式 11.7 工厂供电系统的防雷与接地思考题与习题
11.1 工厂供电系统概述及电压选择
11.1.1
工厂供电系统是指从电源线路进厂起到高低压用电设备进线端止的整个电路系统，是由工厂变配电所、配电线路和用电设备构成的整体，以实现工厂电能的接受、分配、变换、输送和使用。工厂供电系统是电力系统的主要组成部分，也是电力系统的主要用户。
图11.1.1所示为电力系统示意图，虚线框内即为工厂供电系统。工厂供电系统中，变配电所担负着接收电能、变换电压和分配电能的任务；配电线路承担着输送和分配电能的任务；用电设备指的是消耗电能的电动机、照明设备等。
（2）变压器的二次绕组额定电压也分两种情况：当变压
器二次侧供电线路较长时，如图11.1.3中的变压器T ，其额定 1
电压应高于同级电网额定电压的 10％，5%用来补偿变压器二次绕组的内阻抗压降， 5%用来补偿线路上的电压损失；当变压器二次侧供电线路不太长时，如图 11.1.3中的变压器 T2，其额定电压只需高于电网额定电压的 5％即可，用于补偿变压
电力系统是电能的生产、输送、分配、变换和使用的一个统一整体。电力系统由发电厂、变电站、电力网和用户组成。图11.1.2所示为电力系统及动力系统示意图。
图11.1.2 电力系统及动力系统示意图
1．发电厂
发电厂是将一次能源转换为电能的工厂。根据一次能源的来源不同，有火力发电厂、水力发电厂、原子能发电厂、地热发电厂、潮汐发电厂、风力发电厂以及太阳能发电厂等。
35 66 110 220 330 500 750
0.40 0.69
3.15 及 3.3 6.3 及 6.6 10.5 及 11
—
38.5 72.6 121 242 363 550 820
2）电力设备的额定电压
用电设备的额定电压规定与同级电网的额定电压相同。
发电机的额定电压规定高于同级电网额定电压的 5％，以补偿线路上的电压损失。
2．
电力网由变电所和各种不同电压等级的线路组成，它的任务是将发电厂生产的电能输送、变换和分配到电能用户。电力网按电压高低和供电范围的大小又分为区域网和地方网。区域网供电范围大，且电压一般在 220 kV以上；地方网供电范围小，最高电压一般不超过110 kV。
3．
用户是指将电能转换为所需要的其它形式能量的工厂或用电设备。
变压器的额定电压分为一次绕组额定电压和二次绕组额定电压。
（1）变压器一次绕组额定电压分两种情况：当变压器直接与发电机相连时，如图 11.1.3中的变压器 T1，其额定电压与发电机额定电压相同，即高于同级电网额定电压的 5％；当变压器连接在线路上时，如图 11.1.3中的变压器 T2，成为电网上的一个负荷，其一次绕组额定电压与电网额定电压相同。
图11.1.1 电力系统示意图
不同类型的工厂，其供电系统组成各不相同。
大型工厂及某些电源进线电压为 35 kV及以上的中型工厂，一般经过两次降压，也就是电源进厂以后，先经总降压变电所，将35 kV及以上的电源电压降为 6～10 kV的配电电压，然后通过高压配电线路将电能送到各个车间变电所，也有的经高压配电所再送到车间变电所，最后经配电变压器降为一般低压用电设备所需的电压。
器内部的电压损耗。
图11.1.3 电力变压器的额定说明
2. 电压分类及高低电压的划分
按国标规定，额定电压分为三类：
第一类额定电压为 100 V及以下，如12 V、24 V、36 V等，主要用于安全照明、潮湿工地建筑内部的局部照明及小容量负荷。
第二类额定电压为 100 V以上、 1000 V以下，如 127 V、 220 V、380 V、600 V等，主要用作低压动力电源和照明电源。
随着电力系统的发展，各国建立的电力系统，其容量及范围越来越大。建立大型电力系统可以经济合理地利用一次能源，降低发电成本，减少电能损耗，提高电能质量，实现电能的灵活调节和调度，大大提高供电可靠性。
11.1.3
1.
根据受电设备和供电设备的额定电压，国标 GB 156—93 《标准电压》规定了交流电力网和电力设备的额定电压等级。
一般中型工厂的电源进线电压是 6～10 kV。电能先经高压配电所集中，再由高压配电线路将电能分送到各车间变电所或由高压配电线路直接供给高压用电设备。车间变电所内装设有电力变压器，将 6～10 kV的高压降为一般低压用电设备所需的电压(如220／380 V)，然后由低压配电线路将电能分送给各用电设备使用。
