控制系统的MATLAB仿真

系统仿真§ 4.1控制系统的数学模型1、传递函数模型（tranfer function）2、零极点增益模型（zero-pole-gain）3、状态空间模型（state-space）4、动态结构图（Simulink结构图）一、传递函数模型(transfer fcn-----tf)1、传递函数模型的形式传函定义：在零初始条件下，系统输出量的拉氏变换C（S）与输入量的拉氏变换R（S）之比。

C(S) b1S m+b2S m-1+…+b mG（S）=----------- =- --------------------------------R(S) a1S n + a2S n-1 +…+ a nnum(S)= ------------den(S)2、在MATLAB命令中的输入形式在MATLAB环境中，可直接用分子分母多项式系数构成的两个向量num、den表示系统： num = [b1, b2, ..., b m];den = [a1, a2, ..., a n];注：1）将系统的分子分母多项式的系数按降幂的方式以向量的形式输入两个变量，中间缺项的用0补齐，不能遗漏。

2）num、den是任意两个变量名，用户可以用其他任意的变量名来输入系数向量。

3）当系统种含有几个传函时，输入MATLAB命令状态下可用n1,d1;n2,d2…….。

4）给变量num，den赋值时用的是方括号；方括号内每个系数分隔开用空格或逗号；num,den方括号间用的是分号。

3、函数命令tf( )在MATLAB中，用函数命令tf( )来建立控制系统的传函模型，或者将零极点增益模型、状态空间模型转换为传函模型。

tf( )函数命令的调用格式为：圆括号中的逗号不能用空格来代替sys = tf ( num, den ) [G= tf ( num, den )]其中，函数的返回变量sys或G 为连续系统的传函模型；函数输入参量num和den分别为系统的分子分母多项式的系数向量。

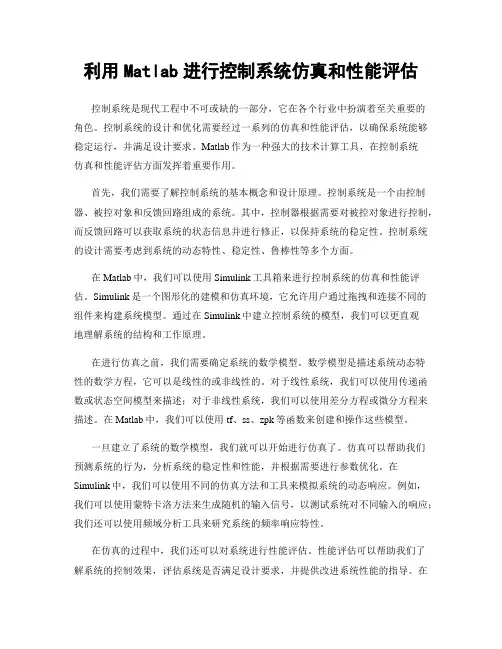

利用Matlab进行控制系统仿真和性能评估控制系统是现代工程中不可或缺的一部分，它在各个行业中扮演着至关重要的角色。

控制系统的设计和优化需要经过一系列的仿真和性能评估，以确保系统能够稳定运行，并满足设计要求。

Matlab作为一种强大的技术计算工具，在控制系统仿真和性能评估方面发挥着重要作用。

首先，我们需要了解控制系统的基本概念和设计原理。

控制系统是一个由控制器、被控对象和反馈回路组成的系统。

其中，控制器根据需要对被控对象进行控制，而反馈回路可以获取系统的状态信息并进行修正，以保持系统的稳定性。

控制系统的设计需要考虑到系统的动态特性、稳定性、鲁棒性等多个方面。

在Matlab中，我们可以使用Simulink工具箱来进行控制系统的仿真和性能评估。

Simulink是一个图形化的建模和仿真环境，它允许用户通过拖拽和连接不同的组件来构建系统模型。

通过在Simulink中建立控制系统的模型，我们可以更直观地理解系统的结构和工作原理。

在进行仿真之前，我们需要确定系统的数学模型。

数学模型是描述系统动态特性的数学方程，它可以是线性的或非线性的。

对于线性系统，我们可以使用传递函数或状态空间模型来描述；对于非线性系统，我们可以使用差分方程或微分方程来描述。

在Matlab中，我们可以使用tf、ss、zpk等函数来创建和操作这些模型。

一旦建立了系统的数学模型，我们就可以开始进行仿真了。

仿真可以帮助我们预测系统的行为，分析系统的稳定性和性能，并根据需要进行参数优化。

在Simulink中，我们可以使用不同的仿真方法和工具来模拟系统的动态响应。

例如，我们可以使用蒙特卡洛方法来生成随机的输入信号，以测试系统对不同输入的响应；我们还可以使用频域分析工具来研究系统的频率响应特性。

在仿真的过程中，我们还可以对系统进行性能评估。

性能评估可以帮助我们了解系统的控制效果，评估系统是否满足设计要求，并提供改进系统性能的指导。

在Matlab中，我们可以使用各种指标来评估系统的性能，如稳定度、响应速度、超调量等。

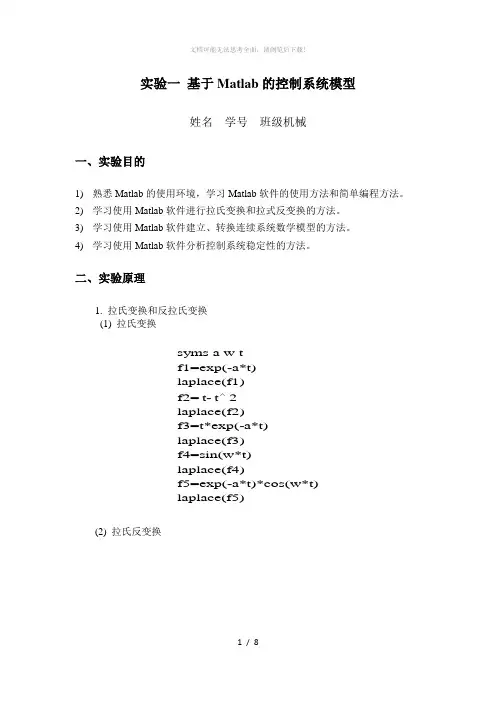

实验一 基于Matlab 的控制系统模型姓名 学号 班级机械一、实验目的1) 熟悉Matlab 的使用环境，学习Matlab 软件的使用方法和简单编程方法。

2) 学习使用Matlab 软件进行拉氏变换和拉式反变换的方法。

3) 学习使用Matlab 软件建立、转换连续系统数学模型的方法。

4) 学习使用Matlab 软件分析控制系统稳定性的方法。

二、实验原理1. 拉氏变换和反拉氏变换(1) 拉氏变换syms a w tf1=exp(-a*t)laplace(f1)f2=2laplace(f2)f3=t*exp(-a*t)laplace(f3)f4=sin(w*t)laplace(f4)f5=exp(-a*t)*cos(w*t)laplace t-t (f5)(2) 拉氏反变换syms s a wf 1=1/silaplace(f 1)f 2=1/(s+a)ilaplace(f 2)f 3=1/s^2ilaplace(f 3)f 4=w/(s^2+w^2)ilaplace(f 4)f 5=1/(s*(s+2)^2*(s+3))ilaplace(f 5)…2. 控制系统模型的建立和转化传递函数模型：112m 112+()+m m n n nb s b s b num G s den a s a s b --++==++…… 零极点增益模型：1212()()()()()()()m n s z s z s z G s k s p s p s p ---=--- (1) 建立系统传递函数模型22(1)()(2)(3)56s s s s G s s s s s ++==++++ num=[1,1,0]den=[1,5,6]Gs1=tf(num,den)(2) 建立系统的零极点模型z=[0,-1]p=[-2,-3]k=[1]Gs1=zpk(z,p,k)(3) 传递函数模型转化为零极点模型num=[1,1,0]den=[1,5,6]Gs1=tf(num,den)[z,p,k]=tf2zp(num,den)Gs2=zpk(z,p,k)(4) 零极点模型转化为传递函数模型z=[0,-1]p=[-2,-3]k=[1]Gs1=zpk(z,p,k)[num,den]=zp2tf(z',p',k)Gs2=tf(num,den)3. 用Matlab 进行传递函数部分分式展开5434321139+52s+26()1035+50s+241 2.530.5 1s+4s+3s+2s+1num s s s G s den s s s ++==++-=++++num=[1 11 39 52 26]den=[1 10 35 50 24][r,p,k]=residue(num,den)4. 连续系统稳定性分析已知传递函数，试求该系统的闭环极点并判断系统的稳定性。

目录1 绪论 (1)1.1 题目背景、研究意义 (1)1.2 国内外相关研究情况 (1)2 自动控制概述 (3)2.1 自动控制概念 (3)2.2 自动控制系统的分类 (4)2.3 对控制系统的性能要求 (5)2.4 典型环节 (6)3 MATLAB仿真软件的应用 (10)3.1 MATLAB的基本介绍 (10)3.2 MATLAB的仿真 (10)3.3 控制系统的动态仿真 (11)4 自动控制系统仿真 (14)4.1 直线一级倒立摆系统的建模及仿真 (14)4.1.1 系统组成 (14)4.1.2 模型的建立 (14)4.1.3 PID控制器的设计 (20)4.1.4 PID控制器MATLAB仿真 (22)4.2 三容水箱的建模及仿真 (24)4.2.1 建立三容水箱的数学模型 (24)4.2.2 系统校正 (25)总结 (28)致谢 (29)参考文献 (30)1 绪论1.1 题目背景、研究意义MATLAB语言是当今国际控制界最为流行的控制系统计算机辅助设计语言，它的出现为控制系统的计算机辅助分析和设计带来了全新的手段。

其中图形交互式的模型输入计算机仿真环境SIMULINK，为MATLAB应用的进一步推广起到了积极的推动作用。

现在，MATLAB语言已经风靡全世界，成为控制系统CAD领域最普及、也是最受欢迎的软件环境。

随着计算机技术的发展和应用，自动控制理论和技术在宇航、机器人控制、导弹制导及核动力等高新技术领域中的应用也愈来愈深入广泛。

不仅如此，自动控制技术的应用范围现在已扩展到生物、医学、环境、经济管理和其它许多社会生活领域中，成为现代社会生活中不可缺少的一部分。

随着时代进步和人们生活水平的提高，在人类探知未来，认识和改造自然，建设高度文明和发达社会的活动中，自动控制理论和技术必将进一步发挥更加重要的作用。

作为一个工程技术人员，了解和掌握自动控制的有关知识是十分必要的。

自动控制技术的应用不仅使生产过程实现了自动化，极大地提高了劳动生产率，而且减轻了人的劳动强度。

自动控制原理MATLAB仿真实验（于海春）实验一典型环节的MATLAB仿真一、实验目的1．熟悉MATLAB桌面和命令窗口，初步了解SIMULINK功能模块的使用方法。

2．通过观察典型环节在单位阶跃信号作用下的动态特性，加深对各典型环节响应曲线的理解。

3．定性了解各参数变化对典型环节动态特性的影响。

二、SIMULINK 的使用MATLAB中SIMULINK是一个用来对动态系统进行建模、仿真和分析的软件包。

利用SIMULINK功能模块可以快速的建立控制系统的模型，进行仿真和调试。

1．运行MATLAB软件，在命令窗口栏“>>”提示符下键入imulink命令，按Enter键或在工具栏单击按钮，即可进入如图1-1所示的SIMULINK仿真环境下。

2．选择File菜单下New下的Model命令，新建一个imulink仿真环境常规模板。

图1-1SIMULINK仿真界面图1-2系统方框图3．在imulink仿真环境下，创建所需要的系统。

以图1-2所示的系统为例，说明基本设计步骤如下：1）进入线性系统模块库，构建传递函数。

点击imulink下的“Continuou”，再将右边窗口中“TranferFen”的图标用左键拖至新建的“untitled”窗口。

2）改变模块参数。

在imulink仿真环境“untitled”窗口中双击该图标，即可改变传递函数。

其中方括号内的数字分别为传递函数的分子、分母各次幂由高到低的系数，数字之间用空格隔开；设置完成后，选择OK，即完成该模块的设置。

3）建立其它传递函数模块。

按照上述方法，在不同的imulink的模块库中，建立系统所需的传递函数模块。

例：比例环节用“Math”右边窗口“Gain”的图标。

4）选取阶跃信号输入函数。

用鼠标点击imulink下的“Source”，将右边窗口中“Step”图标用左键拖至新建的“untitled”窗口，形成一个阶跃函数输入模块。

5）选择输出方式。

基于MATLAB控制系统的仿真与应用毕业设计论文目录一、内容概括 (2)1. 研究背景和意义 (3)2. 国内外研究现状 (4)3. 研究目的和内容 (5)二、MATLAB控制系统仿真基础 (7)三、控制系统建模 (8)1. 控制系统模型概述 (10)2. MATLAB建模方法 (11)3. 系统模型的验证与校正 (12)四、控制系统性能分析 (14)1. 稳定性分析 (14)2. 响应性能分析 (16)3. 误差性能分析 (17)五、基于MATLAB控制系统的设计与应用实例分析 (19)1. 控制系统设计要求与方案选择 (20)2. 基于MATLAB的控制系统设计流程 (22)3. 实例一 (23)4. 实例二 (25)六、优化算法在控制系统中的应用及MATLAB实现 (26)1. 优化算法概述及其在控制系统中的应用价值 (28)2. 优化算法介绍及MATLAB实现方法 (29)3. 基于MATLAB的优化算法在控制系统中的实践应用案例及分析对比研究31一、内容概括本论文旨在探讨基于MATLAB控制系统的仿真与应用，通过对控制系统进行深入的理论分析和实际应用研究，提出一种有效的控制系统设计方案，并通过实验验证其正确性和有效性。

本文对控制系统的基本理论进行了详细的阐述，包括控制系统的定义、分类、性能指标以及设计方法。

我们以一个具体的控制系统为例，对其进行分析和设计。

在这个过程中，我们运用MATLAB软件作为主要的仿真工具，对控制系统的稳定性、动态响应、鲁棒性等方面进行了全面的仿真分析。

在完成理论分析和实际设计之后，我们进一步研究了基于MATLAB 的控制系统仿真方法。

通过对仿真模型的建立、仿真参数的选择以及仿真结果的分析，我们提出了一种高效的仿真策略。

我们将所设计的控制系统应用于实际场景中，通过实验数据验证了所提出方案的有效性和可行性。

本论文通过理论与实践相结合的方法，深入探讨了基于MATLAB 控制系统的仿真与应用。

电力拖动自动控制系统Matlab仿真实验报告实验一单闭环转速反馈控制直流调速系统一．【实验目的】1. 加深对比例积分控制的无静差直流调速系统的理解；2. 研究反馈控制环节对系统的影响和作用 .二．【实验步骤和内容】1. 仿真模型的建立：打开模型编辑窗口，复制相关模块，修改模块参数，模块连接。

2. 仿真模型的运行；仿真过程的启动，仿真参数的设置 .转速负反馈闭环调速系统 :直流电动机：额定电压U N=220V，额定电流I dN =55A，额定转速n N=1000r/min电动机电动势系数C e=0.192V.min/r, 假定晶闸管整流装置输出电流可逆，装置的放大系数K s=44，滞后时间常数T s =0.00167s，电枢回路总电阻R=1.0Ω，电枢回路电磁时间常数T1 =0.00167s，电力拖动系统机电时间常数Tm=0.075s，转速反馈系数α=0.01V.min/r对应额定转速时的给定电压U n∗ =10V 比例积分控制的直流调速系统的仿真框图如图 5-1 所示。

图 5-1 比例积分控制的直流调速系统的仿真框图图 5-2 开环比例控制直流调速系统仿真模型图图 5-3 开环空载启动转速曲线图图 5-4 开环空载启动电流曲线图图 5-5 闭环比例控制直流调速系统仿真模型图在比例控制直流调速系统中，分别设置闭环系统开环放大系数 k=0.56 , 2.5, 30 ，观察转速曲线图，随着 K 值的增加，稳态速降减小，但当 K 值大于临界值时，系统将发生震荡并失去稳定，所以 K 值的设定要小于临界值。

当电机空载启动稳定运行后，加负载时转速下降到另一状态下运行，电流上升也随之上升。

图 5-6 k=0.56 转速曲线图图 5-7 k=0.56 电流曲线图图 5-8 k= 2.5 转速曲线图图 5-9 k= 30 转速曲线图图 5-10 闭环比例积分控制直流调速系统仿真模型图图 5-11 PI 控制转速 n 曲线图图 5-12 PI 控制电流曲线图在闭环比例积分（ PI ）控制下，可以实现对系统无静差调节，即, 提高了系统的稳定性。

摘要MATLAB语言是一种十分有效的工具，能容易地解决在系统仿真及控制系统计算机辅助设计领域的教学与研究中遇到的问题，它可以将使用者从繁琐的底层编程中解放出来，把有限的宝贵时间更多地花在解决科学问题上。

MATLAB GUI 是MATLAB的人机交互界面。

由于GUI本身提供了windows基本控件的支持，并且具有良好的事件驱动机制，同时提供了MATLAB数学库的接口，所以GUI 对于控制系统仿真的平台设计显得十分合适。

GUI对于每个用户窗口生成.fig和.m 文件。

前者负责界面的设计信息，后者负责后台代码的设计。

本文所做的研究主要是基于MATLAB GUI平台，结合控制系统基础理论和MATLAB控制系统工具箱，实现了用于控制系统计算机辅助分析与设计的软件。

本软件主要功能：实现传递函数模型输入、状态方程模型输入、模型装换、控制系统稳定性分析、系统可观性可控性判断，绘制系统奈奎斯特图、波特图、根轨迹图以及零极点分布图。

在继续完善的基础上能够用于本科自动控制原理教程的教学实验和一般的科学研究。

关键词：控制系统；MATLAB GUI；计算机辅助设计AbstractMATLAB language is a very effective tool,and can be easily resolved in the system simulation and control system of teaching in the field of computer-aided design and research problems,it could be the bottom of the user from tedious programming liberate the limited spend more valuable time to solve scientific problems.The MATLAB GUI is the interactive interface.As the GUI itself provides the basic control windows support,and has a good mechanism for event-driven,while providing the MATLAB Math Library interface，the GUI for control system simulation platform for the design of it is suitable. GUI window generated for each user. Fig and.M file. The former is responsible for the design of the interface information,which is responsible for the design of the background code.Research done in this article is mainly based on MATLAB GUI platform,the basis of combination of control system theory and MATLAB Control System Toolbox,the realization of control systems for computer-aided analysis and design software. The main functions of the software: the realization of transfer function model input,the state equation model input,the model fitted for the control system stability analysis,system observability controllability judgments、rendering the system Nyquist diagram、Bode plots、root locus and Pole-zero distribution. While continuing to improve based on the principle of automatic control can be used for undergraduate teaching course experiments and scientific research in general.Key words:Control System;MATLAB GUI; Computer-assistant design目录第1章概述 (1)1.1 论文选题背景和意义 (1)1.2 计算机辅助分析与设计在控制系统仿真中的发展现状 (1)1.3 本文主要内容 (3)第2章控制系统与MATLAB语言 (4)2.1 控制系统理论基础 (4)2.2 MATLAB语言与控制系统工具箱 (5)第3章 MATLAB GUI简介及应用 (9)3.1 MATLAB GUI (9)3.2 软件设计步骤 (10)第4章仿真系统测试与演示 (16)4.1 控制系统的模型输入 (16)4.2 控制系统的稳定性分析 (19)4.3 控制系统可控可观性分析 (20)4.4 控制系统频率响应 (23)4.5 控制系统时域响应 (27)4.6 控制系统根轨迹绘制 (28)结论 (31)参考文献 (32)致谢 (33)第1章概述1.1 论文选题背景和意义自动控制原理是自动控制专业和自动化专业的主要课程之一，是研究自动控制技术的基础理论课，是必修的专业基础课程。

基于MATLAB自动控制系统时域频域分析与仿真MATLAB是一款强大的数学软件，也是自动控制系统设计的常用工具。

它不仅可以进行时域分析和频域分析，还可以进行相关仿真实验。

本文将详细介绍MATLAB如何进行自动控制系统的时域和频域分析，以及如何进行仿真实验。

一、时域分析时域分析是指对系统的输入信号和输出信号进行时域上的观察和分析，以了解系统的动态特性和稳定性。

MATLAB提供了一系列的时域分析工具，如时域响应分析、稳态分析和步骤响应分析等。

1.时域响应分析通过时域响应分析，可以观察系统对于不同的输入信号的响应情况。

在MATLAB中，可以使用`lsim`函数进行系统的时域仿真。

具体步骤如下：- 利用`tf`函数或`ss`函数创建系统模型。

-定义输入信号。

- 使用`lsim`函数进行时域仿真，并绘制系统输出信号。

例如，假设我们有一个二阶传递函数模型，并且输入信号为一个单位阶跃函数，可以通过以下代码进行时域仿真：```num = [1];den = [1, 1, 1];sys = tf(num, den);t=0:0.1:10;u = ones(size(t));[y, t, x] = lsim(sys, u, t);plot(t, y)```上述代码中，`num`和`den`分别表示系统的分子和分母多项式系数，`sys`表示系统模型，`t`表示时间序列，`u`表示输入信号，`y`表示输出信号。

通过绘制输出信号与时间的关系，可以观察到系统的响应情况。

2.稳态分析稳态分析用于研究系统在稳态下的性能指标，如稳态误差和稳态标准差。

在MATLAB中，可以使用`step`函数进行稳态分析。

具体步骤如下：- 利用`tf`函数或`ss`函数创建系统模型。

- 使用`step`函数进行稳态分析，并绘制系统的阶跃响应曲线。

例如，假设我们有一个一阶传递函数模型，可以通过以下代码进行稳态分析：```num = [1];den = [1, 1];sys = tf(num, den);step(sys)```通过绘制系统的阶跃响应曲线，我们可以观察到系统的稳态特性。

3.5 MATLAB 绘图实训3.5.1 实训目的1.学会MATLAB 绘图的基本知识；2.掌握MATLAB 子图绘制、图形注释、图形编辑等基本方法；3.学会通过MATLAB 绘图解决一些实际问题；4.练习二维、三维绘图的多种绘图方式,了解图形的修饰方法；5.学会制作简单的MATLAB 动画。

图3-46 炮弹发射示意图3.5.2 实训内容1. 炮弹发射问题〔1炮弹发射的基础知识炮弹以角度α射出的行程是时间的函数,可以分解为水平距离)(t x 和垂直距离)(t y 。

)cos()(0αtv t x = %水平方向的行程； 205.0)sin()(gt tv t y -=α %垂直方向的行程；其中,0v 是初速度；g 是重力加速度,为9.82m/s ；t 是时间。

〔2炮弹发射程序举例：分析以下程序以及图3-47各个图形的实际意义。

a=pi/4; v0=300; g=9.8;t=0:0.01:50; x=t*v0*cos<a>;y=t*v0*sin<a>-0.5*g*t.^2;subplot<221>;plot<t,x>;grid;title<‘时间-水平位移曲线'>; subplot<222>;plot<t,y>;grid;title<‘时间-垂直位移曲线'>; subplot<223>;plot<x,y>;grid;title<‘水平位移-垂直位移曲线'>; subplot<224>;plot<y,x>;grid;title<‘垂直位移-水平位移曲线'>; 图3-4745角发射曲线 〔3编程解决炮弹发射问题①假设在水平地面上以垂直于水平面的角度向上发射炮弹,即发射角90=α,假设初速度分别为[310,290,270]m/s,试绘制时间-垂直位移曲线,编程求取最高射程；绘图要求：◆ 标题设为"炮弹垂直发射问题"；◆ 在图上通过添加文本的方式表明初速度； ◆ 在x 轴标注"时间"；◆ 在y 轴上标注"垂直距离"； ◆ 添加网格线；◆ 将310m/s 的曲线改为线粗为2的红色实线； ◆ 将290m/s 的曲线改为线粗为3的绿色点划线；◆ 将270m/s 的曲线改为线粗为2的蓝色长点划线；a=pi/2; v1=310; g=9.8;t=0:0.01:50; x1=t*v1*cos<a>;y1=t*v1*sin<a>-0.5*g*t.^2;plot<t,y1>;grid; title<'炮弹垂直发射问题'>; xlabel<'时间'>; ylabel<'垂直距离'>; hold on; v2=290;x2=t*v2*cos<a>;y2=t*v2*sin<a>-0.5*g*t.^2; plot<t,y2>; v3=270;x3=t*v3*cos<a>;y3=t*v3*sin<a>-0.5*g*t.^2; plot<t,y3>;zgsc=[max<y1>; max<y2>; max<y3>] %三次发射的最高射程 运行结果如下： zgsc =1.0e+003 * 4.9031 4.29083.7194最高射程分别为:4903.1米,4290.8米,3719.4米。

MATLAB/Simulink与控制系统仿真实验报告姓名：喻彬彬学号：K031541725实验1、MATLAB/Simulink 仿真基础及控制系统模型的建立一、实验目的1、掌握MATLAB/Simulink 仿真的基本知识；2、熟练应用MATLAB 软件建立控制系统模型。

二、实验设备电脑一台；MATLAB 仿真软件一个三、实验内容1、熟悉MATLAB/Smulink 仿真软件。

2、一个单位负反馈二阶系统，其开环传递函数为210()3G s s s =+。

用Simulink 建立该控制系统模型，用示波器观察模型的阶跃响应曲线，并将阶跃响应曲线导入到MATLAB 的工作空间中，在命令窗口绘制该模型的阶跃响应曲线。

3、某控制系统的传递函数为()()()1()Y s G s X s G s =+，其中250()23s G s s s+=+。

用Simulink 建立该控制系统模型，用示波器观察模型的阶跃响应曲线，并将阶跃响应曲线导入到MATLAB 的工作空间中，在命令窗口绘制该模型的阶跃响应曲线。

4、一闭环系统结构如图所示，其中系统前向通道的传递函数为320.520()0.11220s G s s s s s+=+++，而且前向通道有一个[-0.2，0.5]的限幅环节，图中用N 表示，反馈通道的增益为1.5，系统为负反馈，阶跃输入经1.5倍的增益作用到系统。

用Simulink 建立该控制系统模型，用示波器观察模型的阶跃响应曲线，并将阶跃响应曲线导入到MATLAB 的工作空间中，在命令窗口绘制该模型的阶跃响应曲线。

四、实验报告要求实验报告撰写应包括实验名称、实验内容、实验要求、实验步骤、实验结果及分析和实验体会。

五、实验思考题总结仿真模型构建及调试过程中的心得体会。

题1、（1）利用Simulink的Library窗口中的【File】→【New】，打开一个新的模型窗口。

（2）分别从信号源库（Sourse）、输出方式库（Sink）、数学运算库（Math）、连续系统库（Continuous）中，用鼠标把阶跃信号发生器（Step）、示波器（Scope）、传递函数（Transfern Fcn）和相加器（Sum）4个标准功能模块选中，并将其拖至模型窗口。

设计题目中央空调控制系统的MATLAB仿真设计内容和要求运用PID算法，利用MATLAB仿真技术对经验法建立的中央空调控制系统模型进行仿真，通过MATLAB仿真分析。

报告主要章节第一章概述与引言随着工、农业生产向着大规模化、集成化、高精度、现代化水平的发展，提高出产品质量，降低生产成本和能耗，减轻劳动的强度，已经成为最紧迫的课题。

科学技术的飞速发展，以及国防建设中的高、精、尖产品的生产，这些都依赖于现代的自动控制技术。

现代的自动控制技术使空调技术由最初的手动调节发展到单环节的自动调节，再到各环节的联合自动控制，从而形成较为完整的空调自动控制系统。

离开了现代控制技术，空调系统的自动控制技术就不可能达到目前如此完美的程度。

该设计方案是运用PID算法，利用MATLAB仿真技术对经验法建立的中央空调控制系统模型进行仿真，通过MATLAB仿真分析。

运用PID算法来进一步的提高空调系统的控制精准性，从而使空调的性能得到提高。

第二章各部分设计方案及工作原理一、中央空调系统的构成；一般全空气空调系统，都包括水系统和风系统两个部分，其中水系统一般包括冷水机组、冷却水系统和冷冻水系统等；而风系统一般又包括送、回、排风系统三个部分。

例如水系统的组成：（1）冷冻水循环系统由冷冻泵及冷冻水管道组成。

从冷冻机组流出的冷冻水由冷冻泵加压送入冷冻水管道，在各房间内进行热交换，带走房间热量，使房间内的温度下降。

从冷冻机组流出、进入房间的冷冻水简称为“出水”：流经所有的房间后回到冷冻机组的冷冻水简称为“回水”。

（2）冷却水循环系统由冷冻泵、冷却水管道及冷却塔组成。

冷冻机组进行热交换，使水温冷却的同时，必将释放大量的热量。

该热量被冷却水吸收，使冷却水温度升高。

冷却泵将升了温的冷却水压入冷却塔，使之在冷却塔与大气进行热交换，然后在将降了温的冷却水，送回到冷却机组。

如此不断循环，带走了冷冻机组释放的热量。

流进冷冻机组的冷却水简称为“进水”；从冷冻机组流回冷却塔的冷却水简称为“回水”。

现代控制系统分析与设计——基于matlab的仿真与实现随着现代科技的不断发展，越来越多的技术应用到现代控制系统中，而控制系统的分析与设计更是一项复杂的技术。

为了更好地实现现代控制系统的分析与设计，计算机技术尤其是基于Matlab的计算机仿真技术在现代控制系统分析与设计中已发挥着越来越重要的作用。

本文旨在介绍基于Matlab的仿真技术，总结它在现代控制系统分析与设计中的应用，为研究者们提供一个思考Matlab技术在现代控制系统分析与设计中的可能性的契机。

Matlab是当今流行的科学计算软件，它的设计特别适合进行矩阵运算和信号处理等工作，可以有效地处理大量复杂的数字信息，因此成为现代计算机技术应用于控制系统分析和设计的重要工具。

基于Matlab的仿真技术主要用于建立控制系统的动态模型，分析系统的特性，评估系统的性能，模拟系统的行为，确定系统的参数，优化系统的性能。

基于Matlab的仿真技术已被广泛应用于现代控制系统的设计中。

首先，基于Matlab的仿真技术可以有效地提高系统设计的效率。

通过实现对控制系统的动态模型建模，可以快速搭建出真实系统的模拟系统，并可以使用计算机来模拟系统行为，可以有效地缩短控制系统设计的周期。

其次，基于Matlab的仿真技术可以有效地改善系统设计质量。

通过分析模拟系统的行为，可以寻找更合理的解决方案，从而改善系统设计的质量。

第三，基于Matlab的仿真技术可以有效地确定系统参数。

通过在模拟系统中添加不同参数，并通过对系统模拟行为的分析，可以确定使系统更加有效的参数组合。

最后，基于Matlab的仿真技术可以有效地优化系统性能。

通过对系统行为的分析，可以识别出系统存在的问题，并设计相应的优化策略，从而实现系统性能的最佳化。

综上所述，基于Matlab的仿真技术在现代控制系统分析与设计中发挥着重要的作用，不仅可以提高系统设计的效率，而且可以改善系统设计的质量，确定系统参数，优化系统性能。

引言轧钢、造纸、纺织、印染和化纤生产中，其加工物都是带状的，并且全都卷绕成圆筒形，为使加工物不断传送，既不堆叠又不拉断，卷绕紧密、整齐，并且保证产品加工质量，在卷绕过程中，要求在加工物内建立适宜的张力并保持恒定，这就需要张力控制系统，这种张力控制系统通常都是在转速、电流双闭环系统外再加一个张力环成为张力三环控制系统。

张力控制是指能够持久地控制料带在设备上输送时张力的能力。

这种控制对机器的任何运行速度都必须保持有效，包括机器的加速、减速和匀速，即使在紧急停车情况下，它也有能力保证料带不产生丝毫破损。

张力控制基本上分手动张力控制、开环式半自动张力控制和闭环式全自动张力控制三大类。

闭环式全自动张力控制是由张力传感器直接测定料带的实际张力值，然后把张力数据转换成张力信号反馈回张力控制器，通过此信号与控制器预先设定的张力值对比，计算出控制信号给自动控制执行单元，使实际张力值与预设张力值相等，以达到张力稳定的目的，它是目前较为先进的张力控制方法。

工程自动控制中，有三种张力控制系统：直接法张力控制系统，间接法张力控制系统和复合张力控制系统。

按张力偏差调节的闭环控制张力系统是直接法调节系统，这种张力闭环控制需要张力检测环节，其控制最为简便有效。

为保证此控制系统运行平稳，超调量小而准确，可以使用数字PID控制器。

PID 调节器结构简单，参数易于调整，在长期应用中积累了丰富的经验。

其实质是根据输入的偏差值，按比例、积分、微分的函数关系进行计算，其运算结果的增量用以控制输出。

目前绝大多数国产的诸如造纸、纺织、印染以及化纤等设备，都是不带张力调节的控制系统，不但车速上不去，而且生产效率也很低，并且还会影响产品质量。

如果采用张力调节系统，所添元件和设备的成本低廉，可大大提高产品质量和生产效率。

这种张力闭环控制系统，不仅可以提高自身理论和实际相结合的能力，还可以应用到生产实际中，为企业创造利润，使之在竞争激烈的环境中能够有充足的发展，因此对有关工业设备的更新与改造有着广泛的应用前景。

机器人控制系统的设计与matlab仿真基本设计方法文章标题：深入探讨机器人控制系统的设计与matlab仿真在现代工业领域，机器人技术的应用范围越来越广泛，而机器人的控制系统设计以及matlab仿真技术也是其重要组成部分之一。

本文将深入探讨机器人控制系统的设计与matlab仿真的基本设计方法，并共享个人观点和理解。

一、机器人控制系统的设计1.1 控制系统概述在机器人技术中，控制系统是至关重要的一环。

它决定了机器人的运动、定位、力量等方面的表现。

一个优秀的控制系统可以使机器人更加准确、稳定地完成任务。

1.2 控制系统的基本组成机器人控制系统一般包括传感器、执行器、控制器等多个组成部分。

传感器用于获取环境信息，执行器用于执行动作，控制器则是控制整个系统的大脑。

1.3 控制系统设计的基本方法在设计控制系统时，需要考虑机器人的运动学、动力学、轨迹规划等各个方面。

在matlab中，可以通过建立模型进行仿真，以便更好地理解系统的运行。

二、matlab仿真技术在机器人控制系统设计中的应用2.1 matlab在机器人控制系统中的优势matlab作为一款强大的工程软件，能够提供丰富的工具箱和仿真环境，方便工程师们对机器人控制系统进行建模和仿真。

2.2 建立机器人控制系统的matlab仿真模型在matlab中，可以建立机器人的数学模型，包括运动学、动力学方程等。

通过仿真模型，可以快速验证控制算法的有效性。

2.3 仿真结果分析与优化通过matlab仿真，可以获得大量的数据并进行分析，从而对控制系统进行优化。

这对于提高机器人的运动性能和准确度非常重要。

三、个人观点和理解在实际工程中，机器人控制系统的设计非常复杂，需要综合考虑多种因素。

matlab仿真技术可以帮助工程师们更好地理解和优化控制系统，提高工作效率。

总结回顾通过本文的探讨，我们对机器人控制系统的设计与matlab仿真有了更深入的了解。

机器人控制系统设计的基本方法、matlab仿真技术的应用以及个人观点和理解都得到了充分的阐述。

自动控制原理MATLAB仿真实验实验指导书电子信息工程教研室实验一典型环节的MA TLAB仿真一、实验目的1．熟悉MATLAB桌面和命令窗口，初步了解SIMULINK功能模块的使用方法。

2．通过观察典型环节在单位阶跃信号作用下的动态特性，加深对各典型环节响应曲线的理解。

3．定性了解各参数变化对典型环节动态特性的影响。

二、SIMULINK的使用MATLAB中SIMULINK是一个用来对动态系统进行建模、仿真和分析的软件包。

利用SIMULINK功能模块可以快速的建立控制系统的模型，进行仿真和调试。

1．运行MA TLAB软件，在命令窗口栏“>>”提示符下键入simulink命令，按Enter键或在工具栏单击按钮，即可进入如图1-1所示的SIMULINK仿真环境下。

2．选择File菜单下New下的Model命令，新建一个simulink仿真环境常规模板。

图1-1 SIMULINK仿真界面图1-2 系统方框图3．在simulink仿真环境下，创建所需要的系统。

以图1-2所示的系统为例，说明基本设计步骤如下：1）进入线性系统模块库，构建传递函数。

点击simulink下的“Continuous”，再将右边窗口中“Transfer Fen”的图标用左键拖至新建的“untitled”窗口。

2）改变模块参数。

在simulink仿真环境“untitled”窗口中双击该图标，即可改变传递函数。

其中方括号内的数字分别为传递函数的分子、分母各次幂由高到低的系数，数字之间用空格隔开；设置完成后，选择OK，即完成该模块的设置。

3）建立其它传递函数模块。

按照上述方法，在不同的simulink的模块库中，建立系统所需的传递函数模块。

例：比例环节用“Math”右边窗口“Gain”的图标。

4）选取阶跃信号输入函数。

用鼠标点击simulink下的“Source”，将右边窗口中“Step”图标用左键拖至新建的“untitled”窗口，形成一个阶跃函数输入模块。
