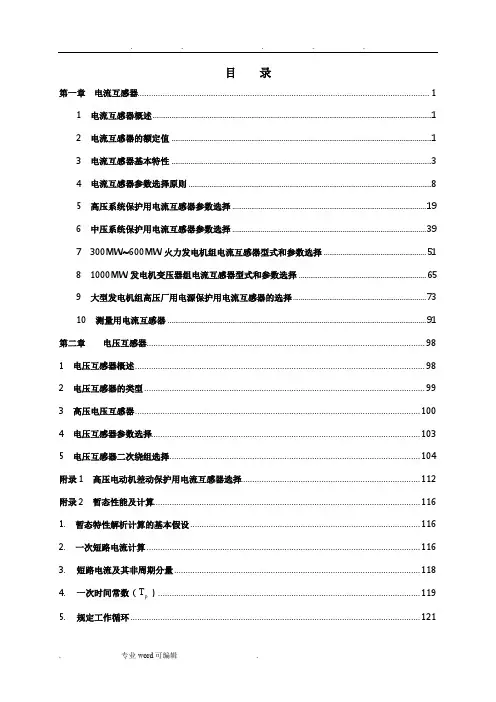

目录第一章电流互感器 (1)1 电流互感器概述 (1)2 电流互感器的额定值 (1)3 电流互感器基本特性 (3)4 电流互感器参数选择原则 (8)5 高压系统保护用电流互感器参数选择 (19)6 中压系统保护用电流互感器参数选择 (39)7 300MW 600MW火力发电机组电流互感器型式和参数选择 (51)8 1000MW发电机变压器组电流互感器型式和参数选择 (65)9 大型发电机组高压厂用电源保护用电流互感器的选择 (73)10 测量用电流互感器 (91)第二章电压互感器 (98)1 电压互感器概述 (98)2 电压互感器的类型 (99)3 高压电压互感器 (100)4 电压互感器参数选择 (103)5 电压互感器二次绕组选择 (104)附录1 高压电动机差动保护用电流互感器选择 (112)附录2 暂态性能及计算 (116)1. 暂态特性解析计算的基本假设 (116)2. 一次短路电流计算 (116)3. 短路电流及其非周期分量 (118)4. 一次时间常数（T） (119)p5. 规定工作循环 (121)6. 二次回路时间常数（T） (122)s附录3 电流互感器深度饱和时的继电保护性能研究及电流互感器选择 (123)1 引言 (123)2 试验概况 (125)2.1 试验内容1 (125)2.2 试验内容2 (126)2.3 试验内容3 (126)3 大电流下影响保护的因素分析 (126)3.1 CT特性以及过饱和系数的影响 (127)3.2 衰减非周期分量的影响 (127)3.3 CT二次回路负担的影响 (128)3.4 保护装置采样率的影响 (129)3.5 保护装置内部小CT的影响 (129)3.6 模数转换（A/D）范围的影响 (130)3.7 保护计算采用的数据窗的影响 (130)3.8 保护原理的影响 (131)3.9 变压器接线方式的影响 (131)3.10 保护定值及CT变比的影响 (132)4 主要结论 (133)5 可行的解决方案 (134)6 电流互感器选择条件 (135)7 结束语 (137)第一章电流互感器1 电流互感器概述电流互感器（current transformer）是将一次回路的大电流成正比的变换为二次小电流以供给测量仪表、继电保护及其它类似电器。

干式变压器技术标 技术参数

干式变压器技术标 技术参数

武钢冷轧新脱脂机组项目10kV干式变压器招标技术附件二0一一年三月目录1 概述及通用说明2 技术资格3 技术规格4 供货范围5 设计、制造、检验标准6 资料交付7 设备监制及验收8 设备制造进度和保证措施9 功能指标、保证值和考核方法10 技术服务1．概述及通用说明本招标技术附件涉及武钢冷轧新脱脂机组配套用SCB10-10和ZSCB10-10系列环氧树脂浇注干式电力变压器和整流变压器。

其各项性能指标均应符合GB、IEC、DIN、ZBK等最新标准。

该产品应具有下述特点：●阻燃能力强，不会污染环境。

●防腐、防潮性好，可在100％湿度下正常运行，定运后不需处理即可再次进网运行。

●局部放电量小于8Pc（对SCB8），SCB10应好于此值。

●空载损耗比国际ZBK41003技术条件组I所规定的数值下降10％（对SCB8）以上，SCB10应好于此值，散热性能好，过载能力强，强迫风冷时可使额定容量提高50％。

●低压采用铜箔绕组，匝间电容增大，安匝分布平衡，抗短路、耐雷电冲击性好。

●高压绕组须在真空状态下进行浇注，浇注后线圈无气泡，不会因温度骤变导致线圈开裂，机械强度高。

●体积小，质量轻，安装方便，经济性能好。

SCB10-10和ZSCB10-10系列环氧树脂浇注干式电力变压器和整流变压器应好于上述性能指标。

所有干式变压器采用F级绝缘，一次、二次均采用电缆进/出线，采用标准的附件和安装材料，制造和试验按照GB和IEC标准，（若有标准不一致时，取高值）。

要求损耗小，过载能力强，环保性能好，具有防潮和抗环境温度突变的能力，运行可靠，维护方便。

2．技术资格2.1卖方应具有生产干式变压器设备的经验和能力。

2.2卖方应提交其过去参加和已建厂的厂名、厂址、性能指标，包括可靠性和可用性的数据，以及其提供设备实际所具有的特性指标和保证数值的证书，并具有切实可行的质量体系及管理制度。

2.3卖方应提供所投标设备的生产（制造）的许可证。

电流互感器原理及测试方法

电流互感器原理及测试方法

电容型CT主绝缘、末屏对地 tg及电容量测量 返回
使用仪器 升压装置、电容/介损电桥（或自动测量仪）及标准电容器（有的自动介 损测量仪内置10kV标准电容器和升压装置）； 现场用测量仪应选择具有较好抗干扰能力的型号，并采用倒相、移相等 抗干扰措施。 测量方法 测量电容型CT的主绝缘时，二次绕组、外壳等应接地，末屏（或专用测 量端子）接测量仪信号端子，采用正接线测量，测量电压10kV；无专用 测量端子，无法进行正接线测量则用反接线。 当末屏对地绝阻低于1000M时应测量末屏对地的tg，测量电压2kV。 注意事项 试验时应记录环境温度、湿度。拆末屏接地线时要注意不要转动末屏结 构；测量完成后恢复末屏接地及二次绕组各端子的正确连接状态，避免 运行中CT二次绕组及末屏开路。
SF6绝缘CT的现场交接试验必做项目返回
按照《预防110kV－500kV互感器事故反措》规定的现场试验 项目及程序：
1、老炼 安装，检漏合格后充气至额定压力，静置1h后测微水和 老炼。 老炼程序：1.1 Un（10min） 0 1.0 Un（5min） 1.73 Un（3min） 0 【 Un指额定相对地电压】
电流互感器绝缘试验推荐程序
安全措施
为保证人身和设备安全，应严格遵守安全规程 DL408-91《电业安全工作规程(发电厂和变电 所电气部分)》中有关规定； 在进行绝缘电阻测量后应对试品放电； 在进行主绝缘及电容型套管末屏对地的tg及 电容量测量时应注意高压测试线对地绝缘问题； 进行交流耐压试验和局部放电测试等高电压试 验时，要求必须在试验设备及被试品周围设围 栏并有专人监护，负责升压的人要随时注意周 围的情况，一旦发现异常应立刻断开电源停止 试验，查明原因并排除后方可继续试验。
二次绕组的直流电阻测量

干式电流互感器用途

干式电流互感器用途

干式电流互感器用途干式电流互感器，简称干式互感器，是一种用于测量和监测交流电流的关键设备。

干式电流互感器利用电磁感应原理，在高电压、高电流下通过线圈将电流转换为低电流，使之便于测量和监测。

干式电流互感器广泛应用于电力系统中的电力监测、保护和控制方面。

下面将详细介绍干式电流互感器的主要用途：1.电力测量：电力系统中，测量电流是非常重要的一个环节。

干式电流互感器可以将高电流降低为仪表能够测量的低电流，以便于准确地测量电流值。

干式电流互感器用于测量电流的准确性对于保证电网的稳定运行和供电质量起到至关重要的作用。

2.电能计量：干式电流互感器在电能计量中起到了重要的作用。

通过将高电流转换为低电流，干式电流互感器提供了准确的电流测量，为电能计量仪表提供了准确的输入信号。

干式电流互感器的准确性和可靠性对于电能计量的精度至关重要。

3.电能质量监测：电能质量问题是当前电力系统中面临的一个重要挑战。

干式电流互感器可以用于监测各种电能质量参数，如电流突变、谐波、功率因数等。

通过精确测量这些参数，可以及时发现和排除电力系统中的问题，保证电能质量的稳定和良好。

4.电力系统保护：干式电流互感器在电力系统保护中起到了至关重要的作用。

它们用于电流差动保护、过流保护、方向保护等关键保护装置。

通过准确地测量电流和及时检测电流异常，干式电流互感器能够实现对电力系统的快速保护和切除故障电流，保证电力系统的安全和稳定运行。

5.电力系统监测：干式电流互感器可用于电力系统的监测和监视。

它们可以提供准确的电流测量，以便进行电流特征分析、负荷监控、异常监测等。

通过监测电力系统的运行状态和变化趋势，及时做出调整和优化，提高电力系统的运行效率。

综上所述，干式电流互感器在电力系统中有着广泛的应用。

它们可以用于电力测量、电能计量、电能质量监测、电力系统保护以及电力系统监测等领域。

干式电流互感器的准确性和可靠性对于保证电力系统的安全、稳定和高效运行起到了至关重要的作用。

电流互感器

电流互感器

3、电流互感器的极性
电流互感器的极性一般采用减极性原则标注，即：一、二次绕组中 的电流在铁芯中产生的磁通方向相反。如图所示，则L1与K1为一对同极 性端子。
电流互感器在电路中的符号如下图所示，用“TA”来表示,一次绕 组 一般用一根直线表示，一次绕组和二次绕组分别标记 “●”的两个端子 为 同名端或同极性端。极性端子关系到二次电流的方向，非常重要。
(3)按安装方式，可分为支持式、装入式和 按安装方式，可分为支持式、 按安装方式 穿墙式等。 穿墙式等。 支持式安装在平面和支柱上，装入式(套管 支持式安装在平面和支柱上，装入式 套管 式)可以节省套管绝缘子而套装在变压器导 可以节省套管绝缘子而套装在变压器导 体引出线穿出外壳处的油箱上； 体引出线穿出外壳处的油箱上；穿墙式主 要用于室外的墙体上， 要用于室外的墙体上，可兼作导体绝缘和 固定设施。 固定设施。
如图（a）所示。两相星形接线又称不完全星形接线，这种接线只 用两只电流互感器，统一装设在A、C相上。一般测量两相的电流，但通过 公共导线，也可测第三相的电流。主要适用于小接地电流的三相三线制系 统，在发电厂、变电所6~10kv馈线回路中，也常用来测量和监视三相系统 的运行状况。
3．三相星形接线
如图（c）所示。三相星形接线又称完全星形接线，它是由三只完 全相同的电流互感器构成。由于每相都有电流流过，当三相负载不平衡 时，公共线中就有电流流过，此时,公共线是不能断开的，否则就会产生 计量误差。该种接线方式适用于高压大接地电流系统、发电机和变压器二 次回路、低压三相四线制电路 .
五、电流互感器的选择
1、额定电压的选择 电流互感器的额定电压UN应略高于或等于其安装 处的工作电压UX UN ≥ UX 2、额定电流的选择 电流互感器的一次额定电流I1N应大于或等于长期 通过电流互感器的最大工作电流Im,力求使电流互感 器运行于额定电流附近，以保证测量的准确性。 3、准确度等级的选择 测量时应根据被测对象对测量准确度的要求合理选 择准确度等级。一、二类电能计量应选0.2级电流 互感器。 4、额定容量的选择 选择时互感器二次侧容量S应满足0.25SN≤ S≤ SN

电压互感器与电流互感器型号综述

电压互感器与电流互感器型号综述
L--电流互感器 Q--线圈式 G（Z）--改进型、序号 0.66--660V以下交流电路使用 0.2S---准确度级别
2021年1月18日 水投壹号院
左图为互感器螺钉固定，右图为互感器的导轨安装（常用）
电流互感器的安装方式
• 1、电流互感器的安装牢固，互感器外壳的金 属外露部分应可靠接地；
• 2、同一组电流互感器应按同一方向安装，以 保证改组电流互感器及二次回路电流的正方向 均一致，并尽可能易于观察铭牌； 3、电流互感器二次侧不允许开路，对二次双 回合互感器只用一个二次回路时，另一个二次 回路应可靠短接；
第四数字：B—带保护级(过流保护)；D—差动保护； Q—加强型；J——接地保护或加大容量；S——速饱和；Q——加强 型。 第五数字：字母后面的数字一般表示使用电压等级。例如：LMK－0.5S型，表示使用于额定电压500V及以下电路，塑料 外壳的穿心式S级电流互感器。LA－10型，表示使用于额定电压10kV电路的穿墙式电流互感器。 LM2-06.05型电流互感器是“树脂浇注式电流互感器” L--电流互感器 M--母线型 2--设计序号 06--额定电压为0.6KV 05--额定电压为0.5KV
高压电流互感器类型举例
• AS12/150b/2S型电流互感器是 “环氧树脂全封闭支柱式电流互 感器” 它的国内型号为：LZZBJ912150b/2S L—电流互感器 Z—支柱式 Z—浇注绝缘 B—带保护级 J—加大容量 9—设计序号 12—额定电压（12KV） 150b—浇注体宽度为150mm 2S—热稳定电流时间
• • AS12/175b/2S型电流互感器也是“环氧树脂全封
闭支柱式电流互感器” 它的国内型号为：LZZBJ9-12175b/2S 与上面的区别在于它的浇注体宽度变为175mm

电网设备电流互感器技术标准执行指导意见

电网设备电流互感器技术标准执行指导意见

准
GB/T
1000kV 系统电气装置安装工程电气设
4 50832-2013
备交接试验标准
现场试验类 5
Q/GDW 1168-2013
输变电设备状态检修试验规程
6
Q/GDW
1000kV 交流电气设备预防性试验规程
1322-2015
7 DL/T 664-2016
带电设备红外诊断应用规范
六氟化硫电气设备中绝缘气体湿度测量
标准差异化执行意见：
（1）《互感器第 1 部分：互感器通用技术要求》（GB 20840.1-2010）中的 第 4.2.5.f）条规定：覆冰厚度不超过 20mm。建议执行主标准《电力用电流互感 器使用技术规范》（DL/T 725-2013）第 4.2.5.f）条款中规定：覆冰厚度不低于 10mm。
原因分析：《电力用电流互感器使用技术规范》（DL/T 725-2013）中对使 用条件的要求更符合实际。
13 DL/T 1332-2014
法测量导则
现场试验
14
DL/T 393-2010
输变电设备状态检修试验规程
现场试验
15
JJG 1021-2007
电力互感器检定规程
现场试验
16 DL/T 1544-2016
电子式互感器现场交接验收规范 现场试验
17
Q/GDW 753.2-2012
智能设备交接验收规范第 2 部分：电 子式互感器

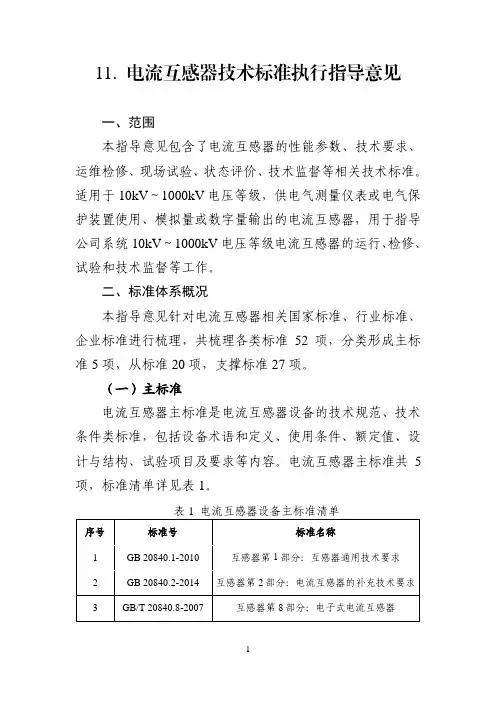

表 1 电流互感器设备主标准清单
序号
标准号
标准名称
1
GB 20840.1-2010
互感器第 1 部分：互感器通用技术要求
2
GB 20840.2-2014 互感器第 2 部分：电流互感器的补充技术要求

干式变压器主要技术参数

干式变压器主要技术参数

干式变压器主要技术参数干式变压器是一种常见的变压器类型，与油浸式变压器相比，它具有更多的优点，如无环境污染、易于维护和安装、无需冷却系统等。

在设计和选择干式变压器时，需要考虑一些重要的技术参数。

本文将重点介绍干式变压器的主要技术参数。

1. 额定容量干式变压器的额定容量是指在额定运行条件下，变压器能够连续供应的功率。

通常以千伏安（kVA）为单位表示。

额定容量是选择变压器时的重要参数，它取决于负载的需求和变压器的设计。

2. 额定电压干式变压器的额定电压是指在额定容量和额定频率下，变压器的输入电压和输出电压。

额定电压决定了变压器的工作性能和适用范围。

在选择变压器时，需要确保变压器的额定电压与实际应用场景的电压需求相匹配。

3. 频率频率是指电力系统中电压和电流周期性变化的次数，通常以赫兹（Hz）为单位表示。

在不同的国家和地区，电力系统的频率可能有所不同，常见的频率有50Hz和60Hz。

干式变压器的频率应与所在电力系统的频率相匹配。

4. 短路阻抗短路阻抗是指在额定容量和额定电压下，变压器在短路状态下所产生的内部阻抗。

短路阻抗是干式变压器的重要参数，它决定了变压器在短路故障时的电流限制和保护措施。

5. 绝缘等级绝缘等级是指变压器绝缘系统的耐压能力。

干式变压器的绝缘等级通常由绕组和绝缘材料决定。

绝缘等级决定了变压器的耐压能力和安全性能。

6. 温升温升是指变压器在额定负载条件下，绕组温度升高的幅度。

干式变压器的温升应控制在合理范围内，以确保变压器的正常运行和寿命。

7. 效率效率是指变压器的输出功率与输入功率之比。

干式变压器的效率决定了能量的损耗程度，对能源的利用效率有重要影响。

8. 噪声噪声是指变压器在运行过程中产生的声音。

干式变压器相对于油浸式变压器而言，噪声较低。

噪声水平对于某些特殊应用场景（如住宅区、医院等）来说是一个重要考虑因素。

9. 外形尺寸外形尺寸是指变压器的整体尺寸和重量。

干式变压器相对于油浸式变压器来说，具有更小的体积和重量，便于安装和布置。

10干式电力变压器变压器技术参数和要求

10干式电力变压器变压器技术参数和要求

K41干式电力变压器技术参数和要求发布前言本标准是从本公司当前发展的需要出发，根据GB/T 10228—2008《干式电力变压器技术参数和要求》编制。

本标准符合GB/T 1.1-2009编写要求。

请注意本文件的某些内容可能涉及专利。

本文件的发布机构不承担识别这些专利的责任。

本标准由技术标准化委员会提出、批准。

本标准由技术中心起草并解释。

本标准主要起草人：三相干式电力变压器技术参数和要求范围1 范围本标准规定了三相干式电力变压器的术语和定义、性能参数、技术要求、测试项目及方法、标志、包装、运输和贮存(以下简称变压器)。

本标准适用于10型和11型电压等级为6kV、10kV、20kV及35kV，额定频率为50Hz，额定容量为30 kV A ~20000kV A，线圈绝缘材料耐热等级为B级、F级和H级的户内使用的无励磁调压或有载调压三相干式电力变压器。

注：其他额定容量的产品可参考使用本标准。

本标准不适用于充气式变压器（当所充气体不是空气时）。

2规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，公注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 191-2008 包装储运图示标志GB 1094.1-1996 电力变压器第1部分：总则GB 1094.11-2007 电力变压器第11部分：干式电力变压器GB/T 2900.15-1997 电工术语变压器、互感器、调压器和电抗器GB/T 5273-1985 变压器、高压电器和套管的接线端子GB/T 5465.2-2008 电气设备用图形符号第2部分：图形符号GB/T 10228-2008 干式电力变压器技术参数和要求GB/T 17211-1998 干式电力变压器负载导则JB/T 501-2006 电力变压器试验导则JB/T 10088-2004 6kV～500kV级电力变压器声级3 术语和定义GB1094.1-1996、GB1094.11-2007和GB/T2900.15-1997中确立的术语和定义适用于本标准。

电流互感器

电流互感器

其含义是当实际短路电流是互感器一次额定 电流的10倍时，其误差（复合误差）满足5％的 要求。式中ε 是准确等级，M是保证准确度的允 许最大短路电流倍数。
暂态保护用电流互感器
具有良好的抗饱和性能。这在制造中可以通 过增加铁芯的截面积、选用高导磁材料或同时在 铁芯中加入非磁性间隙等办法来改变磁路特性。 改变磁路特性的大小不同，形成了不同等级的暂 态型电流互感器。
'
E2 超 前 I2 为 角 （ 二 次 总 阻 抗 角 ）
' '
根据e

d dt


， 得 超 前 于 E2 90
I 0 N 1又 超 前 为 角 （ 铁 芯 损 耗 角 ）
2： 二 次 负 载 功 率 因 数 角
误差的定义 (1)电流误差fi： 二次电流的测量值 乘以额定电流比所得 的值与实际一次电流之差，占后者的百分数。
1 2
磁势平衡方程为： I N 1 I 2 N 2 I 0 N 1
1



忽略很小的励磁安匝


1
I
N1 I2 N
2
电流数值关系
I1N N 1 I 2 N N 2
电流互感器的额定电流Ki：
K i I1 N / I 2 N N 2 / N 1 I1 / I 2
电流互感器在正常工作状态时， 二次负荷电流I2所产生的二次磁势 对一次磁势F1有去磁作用，因此
'
一次电流I1，
和二次电流I2 在大小和
相位上都有
误差。
E 2 I 2 ( r2 jx 2 ) U 2
' ' '
'

66kV干式电流互感器介质损耗因数增大原因分析

66kV干式电流互感器介质损耗因数增大原因分析
及制 造 工 艺 存 在 问题 ， 建议 加 强对 电 网 中运 行 的该 厂 Ｌ 。 ６ ＧＢ 一 Ｗ 型 ６ Ｖ 干 式 电 流 互 感 器 的 试 验 检 测 。 ６ ６ｋ 关键 词 ： ６ｋ 干式 电 流互 感 器 ； 机 绝 缘 薄 膜 ； 境 温 度 ； 质 损 耗 因 数 ６ Ｖ 有 环 介 中 图分 类 号 ： ＴＭ４ ２ ５ 文 献 标 志 码 ： Ｂ 文章 编 号 ：０ ９５ ０ （ ０ ２ ０ ０ ５０ １ ０ ３ ６ ２ １ ）３０ ３ —２
护套硅 橡胶伞 裙及 地屏 引 出线构 成 。绝 缘层 由聚氟
路 乙烯 薄膜缠 绕 而成 。电容 屏用 金属箔 铺设 在绝缘
按 照 Ｄ Ｔ ５ ６ １ ９ 《 力 设 备 预 防性 试 验 Ｉ／ ９ — ９ ６ 电 规 程 》 随 机 抽 取 ３个 厂 家 试 样 做 现 场 试 验 （ ， 见 表 １ 。 随机 抽 取 的 ３ 厂 家 的 同类 型 ６ ｋ ）在 个 ６ Ｖ干 式
为 了适 应高 压 电气 设 备 无 油化 的 要求 ， 近年 来
采 用 新 技 术 、 材 料 的 ６ Ｖ 干 式 电 流 互 感 器 ， 新 ６ｋ 因
组 的击 穿 电压和沿 面放 电电压 。外 护套 及硅 橡胶 伞 裙 构 成一 次绕 组 的外绝 缘 ， 热缩 材 料 及 硅橡 胶 材 用
位 的钳 制而 分 布均匀 ， 从而 提高 了沿 面放 电电压 。
１ ２ 整 体 介 质 损 耗 因 数 ．
ｔｎ 是 鉴别绝 缘性 能 的一个 重要 参数 ， ａ 特别 是 对 ６ Ｖ 干式 电流互 感器 而 言 ， ６ｋ 不能 像 油纸 电容 式 结构 能 对油 进 行试 验 ， 量 ６ Ｖ 干式 电流 互感 器 测 ６ｋ 的 ｔｎ 显得 尤 为重 要 。有 机绝 缘 薄膜 的组 合绝 缘 ａ 的介 质损 耗 比油磁绝 缘 、 油纸绝 缘或 胶纸 绝缘 为好 。 由于试 品 的主 绝 缘材 料 是 四氟 乙烯 和硅 橡 胶 ， 料 材

电压电流互感器知识

电压电流互感器知识

电压互感器电压互感器是一个带铁心的变压器。

它主要由一、二次线圈、铁心和绝缘组成。

当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通，根据电磁感应定律，则在二次绕组中就产生一个二次电压。

改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。

电压互感器将高电压按比例转换成低电压，即100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。

简要介绍电压互感器,简称PT和变压器很相像，都是用来变换线路上的电压。

但是变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。

线路上为什么需要变换电压呢？这是因为根据发电、输电和用电的不同情况，线路上的电压大小不一，而且相差悬殊，有的是低压220V和380V，有的是高压几万伏甚至几十万伏。

要直接测量这些低压和高压电压，就需要根据线路电压的大小，制作相应的低压和高压的电压表和其他仪表和继电器。

这样不仅会给仪表制作带来很大困难，而且更主要的是，要直接制作高压仪表，直接在高压线路上测量电压，那是不可能的，而且也是绝对不允许的。

电压互感器的基本结构和变压器很相似，它也有两个绕组，一个叫一次绕组，一个叫二次绕组。

两个绕组都装在或绕在铁心上。

两个绕组之间以及绕组与铁心之间都有绝缘，使两个绕组之间以及绕组与铁心之间都有电气隔离。

电压互感器在运行时，一次绕组N1并联接在线路上，二次绕组N2并联接仪表或继电器。

因此在测量高压线路上的电压时，尽管一次电压很高，但二次却是低压的，可以确保操作人员和仪表的安全。

电流互感器基础知识

电流互感器基础知识

1 互感器定义1.1互感器互感器是一种特殊的变压器，用于给测量仪器、仪表、继电器和其它类似电器提供信息的变压器。

根据提供的信息不同，主要分为电流互感器和电压互感器。

1.2 电流互感器（Current Transformer简称CT）电流互感器是一种在短路状态下运行的变压器，用于给测量仪器、仪表、继电器和其它类似电器提供电流信息，在正常使用条件下其二次电流与一次电流成正比，相位差在联结方法正确时接近于零。

电流互感器接在线路上，主要用来改变线路的电流，所以电流互感器在一些地方也叫变流器。

国标代号为GB 1208-1997 eqv IEC 185:1987。

新的国际标准为IEC 60044-1：20001.3 电压互感器(voltage transformer简称PT)电压互感器是一种在空载状态下运行的变压器，用于给测量仪器、仪表、继电器和其它类似电器提供电压信息的变压器，在正常使用条件下其二次电压与一次电压成正比，而其相位差在联结方法正确时接近于零。

国标代号为GB 1207-1997 eqv IEC 186:1987。

新的国际标准为IEC 60044-2：20002 电流互感器构成eqv IEC 186:1987电流互感器由闭合铁心以及绕在该铁心上的一次线圈、二次线圈和一些安装部件组成，一、二次线圈之间，线圈与铁心之间均有绝缘隔离。

3 电流互感器工作原理电流互感器的一次绕组串联在电力线路中，线路电流就是互感器的一次电流I1，二次绕组外部接有负荷，形闭合回路。

当电流I1 流过互感器的一次绕组时，建立一次磁动势，I1与一次绕组匝数N1的乘积就是一次磁动势，也称一次安匝。

一次磁动势分为两部分，其中一小部分用来励磁，使铁心中产生磁通；另外一大部分用来平衡二次磁动势。

二次磁动势也称二次安匝，是二次电流I2与二次绕组匝数N2的乘积。

用于励磁的叫做励磁磁动势也叫励磁安匝，是励磁电流I0与一次绕组匝数N1的乘积。

用于平衡二次磁动势的这一部分一次磁动势，其大小与二次磁动势相等，但方向相反。
