现代测试技术论文(2)现代测试技术论文篇二现代测试技术在珠宝鉴定中的应用摘要：珠宝作为一种特殊商品，本身的成分和真伪很难由消费者识别，再加上现代珠宝合成技术的突飞猛进的发展，更加导致了传统的珠宝鉴定方式的滞后以及不适用性。
因此，采用现代测试技术对珠宝进行科学、准确的坚定，以此来规范珠宝市场，维护消费者的合法权益，对于提高珠宝行业的信誉和形象，促进珠宝市场的健康可持续发展具有举足轻重的意义。
本文在阐述现代测试技术在珠宝鉴定中的重要性的基础上，进一步分析了红外光谱技术、紫外线光谱技术、可见光谱技术、荧光光谱技术和拉曼光谱技术在珠宝鉴定中的应用。
关键词：现代测试技术珠宝鉴定重要性应用引言随着人民生活水平的提高，消费模式也发生了巨大的变化。
物质消费在总消费中所占的比重越来越小，而精神消费和奢侈品消费所占的比重越来越大。
新的消费需求和消费趋势带动了奢侈品行业的迅速发展，珠宝行业在其中也受益匪浅。
面对珠宝行业这个巨大的商机，珠宝学者越来越将研究的重点放在珠宝鉴定的科学性、无损性和快捷性方面上，而珠宝商为了购入符合其要求的珠宝，也陆陆续续加入了珠宝鉴定的学习行列之中。
如何更加行之有效的进行珠宝鉴定，这是珠宝行业共同面临和需要探讨的话题。
一、现代测试技术实施的重要性随着计算机技术和软件技术革命的到来，电子测量仪器领域发生了翻天覆地的变化。
珠宝鉴定作为技术要求较高的工作，鉴定的手段仅仅靠折光仪和显微镜等传统技术手段不能获得充分的满足，转而求助于现代测试技术。
现代测试技术更加具有高、精、尖等特点，它相对于以往的折射仪和显微镜等传统的珠宝鉴定手段(参照表1)，不仅能对诸如珍珠、翡翠、玛瑙和宝石等珠宝的光学性质测定出来，而且能对其他的物理性质很好的辨别出来。
而且现代测试技术的鉴定效率高、准确性高、可靠性强。
利用现代测试技术，可以对合成的人造珠宝玉石与天然形成的珠宝玉石进行准确区分，可以有效区分真正的宝石和假冒宝石，二者在内部的结构和成分构成等方面都截然不同。
现代工程测试技术现代工程测试技术是一种应用于工程领域的测试方法和技术。
它的目的是通过科学的测试手段，对工程项目进行全面、准确、可靠的测试和评估，以确保工程项目的质量和安全性。
现代工程测试技术包括多个方面，如材料测试、结构测试、可靠性测试等。
下面将对这些方面进行详细的介绍。
1. 材料测试：材料测试是工程测试的基础，它主要针对工程中使用的各种材料进行测试和评估。
常见的材料测试包括强度测试、硬度测试、耐腐蚀性测试等。
通过这些测试，可以评估材料的性能和可靠性，从而选择合适的材料用于工程项目。
2. 结构测试：结构测试是对工程结构的稳定性和安全性进行评估的一种测试方法。
常见的结构测试包括静力测试、动力测试、振动测试等。
通过这些测试，可以评估结构的承载能力、抗震性能、疲劳寿命等，从而确保工程结构的安全可靠。
3. 可靠性测试：可靠性测试是对工程设备或者系统的可靠性进行评估的一种测试方法。
通过对设备或者系统进行长期的运行测试，可以评估其故障率、寿命等指标，从而预测设备或者系统的可靠性。
可靠性测试可以匡助工程师选择可靠性较高的设备或者系统，提高工程项目的可靠性。
4. 数据分析：现代工程测试技术还包括对测试数据的分析和处理。
通过对测试数据进行统计分析、图象处理等，可以得到对工程项目故意义的信息。
数据分析可以匡助工程师了解工程项目的性能、问题和改进方向，从而优化工程设计和施工过程。
5. 检测仪器和设备：现代工程测试技术离不开先进的检测仪器和设备。
常见的检测仪器包括应变计、测力计、振动传感器等。
这些仪器可以对工程项目进行实时监测和数据采集，为工程测试提供可靠的数据支持。
总之，现代工程测试技术是一种重要的工程技术手段，它通过科学的测试方法和技术，对工程项目进行全面、准确、可靠的测试和评估。
这些测试可以匡助工程师了解工程项目的性能和可靠性，从而优化工程设计和施工过程，确保工程项目的质量和安全性。

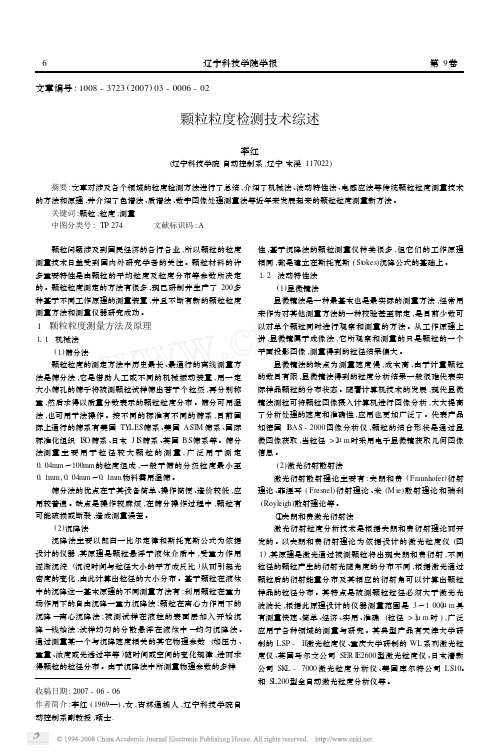

辽宁科技学院学报 第9卷文章编号:1008-3723(2007)03-0006-02颗粒粒度检测技术综述李红(辽宁科技学院自动控制系,辽宁本溪117022)摘要:文章对涉及各个领域的粒度检测方法进行了总结,介绍了机械法、波动特性法、电感应法等传统颗粒粒度测量技术的方法和原理,并介绍了色谱法、质谱法、数字图像处理测量法等近年来发展起来的颗粒粒度测量新方法。
关键词:颗粒;粒度;测量中图分类号:TP274 文献标识码:A 颗粒问题涉及到国民经济的各行各业,所以颗粒的粒度测量技术日益受到国内外研究学者的关注。
颗粒材料的许多重要特性是由颗粒的平均粒度及粒度分布等参数所决定的。
颗粒粒度测定的方法有很多,现已研制并生产了200多种基于不同工作原理的测量装置,并且不断有新的颗粒粒度测量方法和测量仪器研究成功。
1 颗粒粒度测量方法及原理1.1 机械法(1)筛分法颗粒粒度的测定方法中历史最长、最通行的离线测量方法是筛分法,它是借助人工或不同的机械振动装置,用一定大小筛孔的筛子将被测颗粒试样筛出若干个粒级,再分别称重,然后求得以质量分数表示的颗粒粒度分布。
筛分可用湿法,也可用干法操作。
按不同的标准有不同的筛系,目前国际上通行的筛系有美国TY LES筛系、美国AST M筛系、国际标准化组织I S O筛系、日本J I S筛系、英国BS筛系等。
筛分法测量主要用于粒径较大颗粒的测量,广泛用于测定0.04mm～100mm的粒度组成,一般干筛的分级粒度最小至0.1mm,0.04mm～0.1mm物料需用湿筛。
筛分法的优点在于其设备简单、操作简便、造价较低,应用较普遍。
缺点是操作较麻烦,在筛分操作过程中,颗粒有可能破损或断裂,造成测量误差。
(2)沉降法沉降法主要以郎白一比尔定律和斯托克斯公式为依据设计的仪器,其原理是颗粒悬浮于液体介质中,受重力作用逐渐沉淀(沉淀时间与粒径大小的平方成反比)从而引起光密度的变化,由此计算出粒径的大小分布。

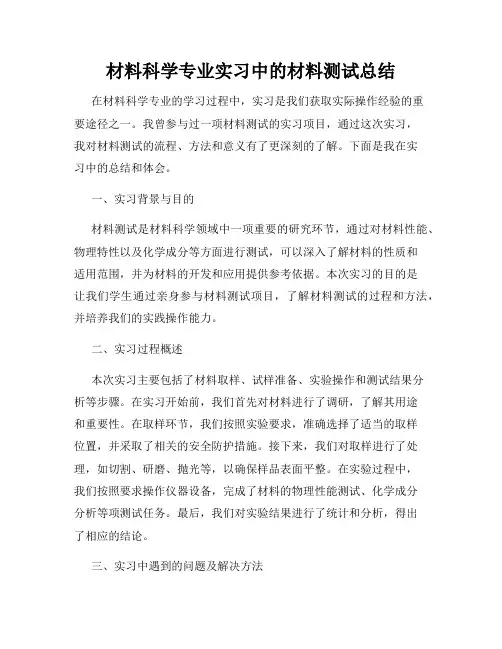

材料科学专业实习中的材料测试总结在材料科学专业的学习过程中，实习是我们获取实际操作经验的重要途径之一。
我曾参与过一项材料测试的实习项目，通过这次实习，我对材料测试的流程、方法和意义有了更深刻的了解。
下面是我在实习中的总结和体会。
一、实习背景与目的材料测试是材料科学领域中一项重要的研究环节，通过对材料性能、物理特性以及化学成分等方面进行测试，可以深入了解材料的性质和适用范围，并为材料的开发和应用提供参考依据。
本次实习的目的是让我们学生通过亲身参与材料测试项目，了解材料测试的过程和方法，并培养我们的实践操作能力。
二、实习过程概述本次实习主要包括了材料取样、试样准备、实验操作和测试结果分析等步骤。
在实习开始前，我们首先对材料进行了调研，了解其用途和重要性。
在取样环节，我们按照实验要求，准确选择了适当的取样位置，并采取了相关的安全防护措施。
接下来，我们对取样进行了处理，如切割、研磨、抛光等，以确保样品表面平整。
在实验过程中，我们按照要求操作仪器设备，完成了材料的物理性能测试、化学成分分析等项测试任务。
最后，我们对实验结果进行了统计和分析，得出了相应的结论。
三、实习中遇到的问题及解决方法在实习过程中，我们遇到了一些常见的问题，如实验数据的误差、设备操作不熟练等。
针对这些问题，我们采取了以下解决方法：首先，我们仔细检查了仪器设备的使用说明书，确保正确操作。
其次，我们加强了团队合作，互相帮助和交流经验，提高了实验的准确性和稳定性。
最后，我们通过多次重复实验来减小误差，并对实验数据进行统计和分析，以得出相对准确的结果。
四、实习的收获与反思通过这次实习，我深刻认识到了材料测试在材料科学研究中的重要性和必要性。
通过对材料进行详细的测试分析，可以充分了解其性能、用途以及存在的问题，为材料的改进和应用提供了科学依据。
同时，实习也提高了我的实践操作能力和团队合作意识，培养了我扎实的实验技能和解决问题的能力。
总结起来，实习中的材料测试对我个人的成长和专业素养提供了很大的帮助。
⽆损检测技术综述⽆损检测技术原理与应⽤安全⼯程1401班 20140742011⽆损检测技术的定义及发展概况随着中国科学和⼯业技术的发展，⾼温、⾼压、⾼速度和⾼负荷已成为现代化⼯业的重要标志。
但它的实现是建⽴在材料⾼质量的基础之上的。
必须采⽤不破坏产品原来的形状，不改变使⽤性能的检测⽅法，以确保产品的安全可靠性，这种技术就是⽆损检测技术。
⽆损检测技术不损害被检测对象的使⽤性能，应⽤多种物理原理和化学现象，对各种⼯程材料，零部件，结构进⾏有效地检验和测试，借以评价它们的连续性、完整性、安全可靠性及某些物理信息。
⽬的是为了评价构件的允许负荷、寿命或剩余寿命，检测设备在制造和使⽤过程中产⽣的结构不完整性及缺陷情况，以便及时发现问题，保障设备安全[1]。
⽆损检测技术是机械⼯业的重要⽀柱，也是⼀项典型的具有低投⼊、⾼产出的⼯程应⽤技术。
可能很难找到其他任何⼀个应⽤学科分⽀，其涵盖的技术知识之渊博、覆盖的基本研究领域之众多、所涉及的应⽤领域之⼴泛能与⽆损检测相⽐。
美国前总统⾥根在发给美国⽆损检测学会成⽴20周年的贺电中曾说过，(⽆损检测)能给飞机和空间飞⾏器、发电⼚、船舶、汽车和建筑物等带来更⾼的可靠性，没有⽆损检测(美国)就不可能享有⽬前在飞机、船舶和汽车等众多领域和其他领域的领先地位。
作为⼀门应⽤性极强的技术，只有与国家⼤型⼯程项⽬结合，解决国家⼤型和重点⼯程项⽬中急需解决的安全保障问题，⽆损检测技术才能有⽤武之地和⼴阔的发展空间[2]。
我国⽆损检测技术的快速发展得益于经济的快速发展和国家综合实⼒的快速增强。
近⼗年来，我国经济⼀直处于快速发展期，⽆损检测事业也处于蒸蒸⽇上的局⾯，其总体形势和⽔平已是⼗年前⽆法⽐拟。
在我国各⼯业部门和国防单位，我国⽆损检测⼯作者取得了令世⼈瞩⽬的成绩[2]。
2⽆损检测技术的基本类型及其原理⽬前常⽤的⽆损检测类型主要有超声检测技术、射线检测技术、磁粉检测技术、渗透检测和红外检测技术五种，本⽂选取其中3种检测技术对其基本原理和应⽤进⾏简单的讲述，选取超声波检测技术和红外检测技术这两种检测技术进⾏较为详细的论述。
实验名称：现代分析测试实验实验日期：2023年4月10日实验地点：化学实验室实验目的：1. 掌握现代分析测试的基本原理和方法。
2. 熟悉实验仪器的操作流程。
3. 通过实验数据，对样品进行定性定量分析。
实验原理：现代分析测试技术主要包括光谱分析、色谱分析、质谱分析等。
本实验以紫外-可见光谱分析为例，通过测定样品在一定波长下的吸光度，根据朗伯-比尔定律（A = εlc），对样品进行定量分析。
实验仪器与试剂：1. 仪器：紫外-可见分光光度计、电子天平、移液器、容量瓶、烧杯、洗瓶、玻璃棒等。
2. 试剂：待测样品溶液、标准溶液、蒸馏水、氢氧化钠溶液、盐酸溶液等。
实验步骤：1. 准备标准溶液：准确称取一定量的标准样品，用蒸馏水溶解并定容至100mL容量瓶中，配制成一定浓度的标准溶液。
2. 准备样品溶液：准确称取一定量的待测样品，用蒸馏水溶解并定容至100mL容量瓶中，配制成一定浓度的样品溶液。
3. 测定标准溶液吸光度：将标准溶液置于比色皿中，在紫外-可见分光光度计上，以蒸馏水为参比，分别测定200-800nm波长范围内的吸光度。
4. 测定样品溶液吸光度：将样品溶液置于比色皿中，以蒸馏水为参比，在相同条件下测定吸光度。
5. 数据处理：根据朗伯-比尔定律，以标准溶液的吸光度为纵坐标，浓度（mg/L）为横坐标，绘制标准曲线。
将样品溶液的吸光度代入标准曲线，计算样品中待测物质的浓度。
实验结果：1. 标准曲线：以标准溶液的吸光度为纵坐标，浓度（mg/L）为横坐标，绘制标准曲线。
根据实验数据，计算标准曲线的相关系数R²为0.999，表明标准曲线线性关系良好。
2. 样品溶液浓度：将样品溶液的吸光度代入标准曲线，计算得到样品中待测物质的浓度为X mg/L。
实验讨论：1. 实验过程中，严格按照操作规程进行，确保实验数据的准确性。
2. 实验过程中，注意仪器的校准和清洗，避免对实验结果产生干扰。
3. 实验结果与预期相符，表明现代分析测试技术在样品定量分析中具有较高的准确性和可靠性。
一、实习单位及岗位实习单位：XX科技有限公司实习岗位：检测工程师二、实习目的通过本次实习，我将了解现代检测技术的基本原理和应用，提高自己的实际操作能力，为今后的工作打下坚实基础。
三、实习内容1. 熟悉检测设备实习期间，我主要学习了以下检测设备的使用方法：（1）光学显微镜：用于观察样品的微观结构，了解其内部缺陷。
（2）万能材料试验机：用于测试材料的力学性能，如拉伸、压缩、弯曲等。
（3）原子吸收光谱仪：用于测定样品中金属元素的含量。
（4）液相色谱仪：用于分离、检测样品中的有机物质。
2. 学习检测方法（1）光学显微镜检测：通过观察样品的微观结构，分析其缺陷、组织等。
（2）万能材料试验机检测：按照国家标准进行力学性能测试，如拉伸、压缩、弯曲等。
（3）原子吸收光谱仪检测：采用标准溶液进行比对，测定样品中金属元素的含量。
（4）液相色谱仪检测：通过色谱柱分离样品中的有机物质，利用检测器进行定量分析。
3. 检测数据分析在实习过程中，我学习了如何对检测数据进行处理和分析，包括：（1）图表制作：将检测数据绘制成曲线图、柱状图等，便于直观展示。
（2）统计分析：运用统计学方法对检测数据进行分析，如计算平均值、标准差等。
（3）结果验证：通过对比实验结果与理论值，验证实验结果的准确性。
四、实习收获1. 理论与实践相结合：通过实习，我将所学理论知识应用于实际工作中，提高了自己的实践能力。
2. 检测技术掌握：掌握了多种检测设备的使用方法和检测方法，为今后的工作奠定了基础。
3. 团队协作能力：在实习过程中，我学会了与同事沟通交流，提高了自己的团队协作能力。
4. 职业素养提升：实习使我更加了解企业文化和工作环境，提高了自己的职业素养。
五、实习建议1. 加强理论知识学习：在今后的工作中，要不断学习新的检测技术，提高自己的专业素养。
2. 注重实践操作：在实际工作中，要熟练掌握检测设备的使用方法，提高自己的操作技能。
3. 深入了解行业动态：关注检测技术发展趋势，了解行业前沿技术，为工作提供有力支持。

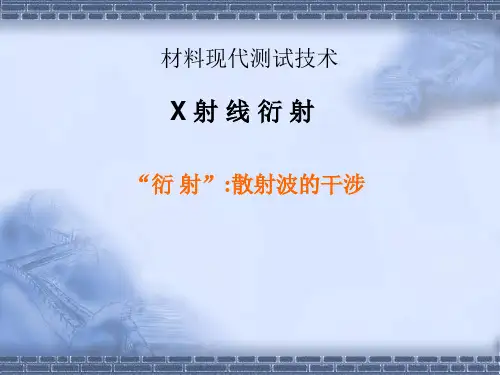

现代材料测试技术 作业 第一章 X射线衍射分析 一、填空题 1、X射线从本质上说，和无线电波、可见光、γ射线一样，也是一种 。 2、尽管衍射花样可以千变万化，但是它们的基本要素只有三个：即 、 、 。 3、在X射线衍射仪法中，对X射线光源要有一个基本的要求，简单地说，对光源的基本要求是 、 、 。 4、利用吸收限两边 相差十分悬殊的特点，可制作滤波片。 5、测量X射线衍射线峰位的方法有七种，它们分别是 、 、 、 、 、 、 。 6、X射线衍射定性分析中主要的检索索引的方法有三种，它们分别是 、 、 。 7、特征X射线产生的根本原因是 。 8、X射线衍射定性分析中主要的检索索引的方法有三种，它们分别是 、 和字顺索引。 9、X射线衍射仪探测器的扫描方式可分 、 、 三种。 10、实验证明，X射线管阳极靶发射出的X射线谱可分为两类： 和 11、当X射线穿过物质时，由于受到散射，光电效应等的影响，强度会减弱，这种现象称为 。 12、用于X射线衍射仪的探测器主要有 、 、 、 ，其中 和 应用较为普遍。 13、X射线在近代科学和工艺上的应用主要有 、 、 三个方面 14、X射线管阳极靶发射出的X射线谱分为两类 、 。 15、当X射线照射到物体上时，一部分光子由于和原子碰撞而改变了前进的方向，造成散射线；另一部分光子可能被原子吸收，产生 ；再有部分光子的能量可能在与原子碰撞过程中传递给了原子，成为 。
二、名词解释 X-射线的吸收、连续x射线谱、特征x射线谱、相干散射、非相干散射、荧光辐射、光电效应、俄歇电子、质量吸收系数、吸收限、
三、问答与计算 (只做带下划线部分) 1、某晶体粉末样品的XRD数据如下，请按Hanawalt法和Fink法分别列出其所有可能的检索组。 d 4.27 3.86 3.54 3.32 2.98 2.67 2.54 2.43 2.23 I/I0 10 40 8 6 100 10 90 65 8 d 2.16 2.07 1.84 1.75 1.54 1.38 1.26 1.18 1.06 I/I0 2 85 5 70 15 35 2 20 1 2、简述特征X-射线谱的特点。 3、推导布拉格公式，画出示意图。 4、定性物相分析的注意事项？ 5、回答X射线连续光谱产生的机理。 6、简述以阴极射线的方式获得X射线所必须具备的条件。 7、简述连续X射线谱的特征 8. x射线衍射仪对x光源的要求、光源单色化的方法 9. 测角仪的调整要求？ 10. 测角仪的工作原理以及各狭缝作用？ 11. 哈纳瓦特与芬克索引的规则？
电子显微分析部分（第2、3、4章） 一、填空题 1、 电子显微分析是利用聚焦电子束与试样物质相互作用产生的各种物理信号，分析试样物质的 、 和 。 2、电子显微镜可分为： 、 等几类。 3、电镜中，用 透镜作电子枪，发射电子束；用 透镜做会聚透镜，起成像和放大作用。 4、磁透镜和玻璃透镜一样，具有很多缺陷，因此会造成像差，像差包括： 、 、________________和畸变。 5、当一束聚焦电子束沿一定方向射入试样时，在原子库仑电场作用下，入射电子方向改变，称为散射。原子对电子的散射可分为 散射和 散射。在 散射过程中，电子只改变方向，而能量基本无损失。在 散射过程中，电子不但改变方向，能量也有不同程度的减少，转变为 、 和 等。 6、电子与固体物质相互作用过程中产生的各种电子信号，包括 、 、__________________和 等。 7、块状材料是通过减薄的方法（需要先进行机械或化学方法的预减薄）制备成对电子束透明的薄膜样品。减薄的方法有 、 、 和 等。 8、扫描电镜是用聚焦电子束在试样表面逐点扫描成像，成像信号可以是 、 或 。 9、透射电子显微镜中高分辨率像有 和 。 10、电子显微分析是利用聚焦电子束与试样物质相互作用产生的各种物理信号，分析试样物质的 、 和 。
二、名词解释 球差、色差、场深、焦深、弛豫、相互作用体积、质厚衬度、衍射衬度、相位衬度、轴上像散、场深、焦深、弹性散射、非弹性散射、 背散射电子、透射电子、吸收电子、二次电子、背散射电子 。
三、简答题 (只做带下划线部分) 1、 为什么现代的透射电镜除电子光源外都用磁透镜做会聚镜？ 2、 为何电子显微镜镜筒必须具有高真空？ 3、 电子衍射谱的特征？ 4、 扫描电镜在探测二次电子时，为何要在栅网上加250V电压？而在探测背散射电子时要加-50V电压？ 5、 扫描电镜的衬度有哪些？各种衬度的典型衬度像是什么？ 6、 在电镜上为什么能用能谱仪进行试样的成分分析？ 7、 电子束做照明源制成电子显微镜具有更高的分辨本领？为什么？ 8、 分析电子波长与加速电压间的定量关系。 9、 分析电子在静电场中的运动规律及静电透镜的聚焦成像原理。 10、TEM薄膜试样制备方法有哪些？ 11、质厚衬度原理及物镜光阑的作用？
四、问答题 (只做带下划线部分) 1、 试述球差、色差产生的原因。 2、 简述二次电子的特点。 3、 在材料科学中透射电镜的样品有哪几类？在制备每类样品时要注意什么？ 4、 高速入射的电子与试样物质相互作用后能产生哪些物理信号？这些信号可用于什么分析测试手段上？ 5、 扫描电镜可用哪些物理信号调制成像？比较这些电子显微像的特点。 6、 TEM工作原理？ 7、 SEM工作原理？ 8、 背散射电子的主要特点、成像的特征。 9、二次电子的主要特点、成像的特征？ 10、简述散射衬度像形成原因。 11、简述衍射衬度像形成原因。 12、简述相位衬度像形成原因。
五、 计算题 1、 在200kv加速电压下拍得金的多晶衍射环，从里向外测得环的直径2R1=17.46mm，2R2=20.06 mm， 2R3=28.64 mm， 2R4=33.48 mm。已知各金环对应的晶面间距分别为： d1=2.355Å，d2=2.039，Åd3=1.442Å，d4=1.230Å。试求透射电镜的相机常数K？ 2、 2、在200kv加速电压下拍得金的多晶衍射环，从里向外测得环的直径2R1=17.46mm，2R2=20.06 mm， 2R3=28.64 mm， 2R4=33.48 mm。已知各金环对应的晶面间距分别为：d1=2.355Å，d2=2.039，Åd3=1.442Å，d4=1.230Å。试求透射电镜的相机长度l？
（)109785.01(25.126VV）
在200kv加速电压下拍得金的多晶衍射环，从里向外测得环的直径2R1=17.46mm，2R2=20.06 mm， 2R3=28.64 mm， 2R4=33.48 mm。已知透射电镜的相机常数K=20.562,试求各衍射环
的晶面间距d？（)109785.01(25.126VV） 光学显微分析部分（第5、6章） 一 名词解释 光率体； 一轴晶与二轴晶；光轴面；光性方位； 解理；多色性与吸收性；突起；贝克线；四次消光； 干涉色； 补色法则； 双折射率； 延性； 双晶；光程差；干涉图；分辨率； 色散； 折射； 全反射；
二．填空 1 光率体的种类有 , , ; 其形态分别为 , , 。 2．偏光显微镜的调节与校正的内容主要有 , , ， 。 3．干涉色级序的测定方法有 , 。 4．晶体在单偏光镜下可以观察和测定的主要内容有 , , ， , , 等。 5．影响光程差的因素有 , , 。 6．锥光镜下研究矿物晶体时，可观察和测定的内容有 , , ， 等。 7．一轴晶光率体的主要切面有 , , 三种。 8．二轴晶光率体的主要切面有 , , ， , 五种。 9．根据薄片中晶体颗粒边棱的规则程度，可将晶体分为 , , 三类。 10．具有解理的矿物，根据其解理发育的完善程度，可分为 , , 三级。 11．根据薄片中晶体与树胶相对折射率的大小，将晶体的突起分为 , , ， , , 六个等级。 12．在正交偏光镜下，矿物晶体的消光类型有 , , 三种。 13．干涉色级序的测定方法有 , , 三种。
三．问答与计算 (只做带下划线部分) 1. 标准薄片中，同一晶体的不同颗粒为何干涉色不同？晶体在什么切面上干涉色最高？为什么？ 2．对于一轴晶和二轴晶晶体，利用哪类干涉图可测定其光性正负？如何测定？试举例说明。 3．矿物薄片中晶体的颜色和干涉色在成因上有何不同？影响干涉色的因素有哪些？ 4．矿物薄片中晶体的边缘、糙面、突起和贝克线是怎样形成的？在偏光显微镜下观测矿物晶体时，它们有何用途？ 5．通常都是用什么方法测定矿物的干涉色级序？简述其测定方法。 6．透辉石（CaO·MgO·SiO2）其光率体形态如图所示，试根据该图说明以下几个问题：
(1)透辉石属什么晶族光率体？ (2)该晶体的最大双折射率是多少？ (3)确定透辉石的光性方位和光性正负。 (4)绘出（100）、（010）、（001）面上的光率体切面， 并标明其折射率。 7．橄榄石晶体（010）面上测得主折射率为1.689和1.670，在（100）面上测得主折射率为1.654和1.670，求橄榄石： (1)最大双折射率； （2）光性正负； （3）光性方位；（用简式表示） （4）光轴面与哪个晶面平行？
8．当入射光波为偏光，其振动方向与垂直入射光波的光率体椭圆切面半径之一平行时，光波进入晶体后的情况如何？如果入射光波的振动方向与垂直入射光波的光率体椭圆切面半径斜交时，光波进入晶体后的情况如何？ 9．设橄榄石晶体薄片厚度为0.03mm，Ng=1.689, Nm=1.670, Np=1.654， 其垂直Bxa和垂直Bxo切面上能见到什么样的干涉色？平行AP面的切面上又具有什么样的干涉色？
10．已知白云母的三个主折射率分别为Ng=1.601, Nm=1.596, Np=1.563，若要制造干涉色为一级灰白（R=147nm）的试板，在垂直 Bxa切面上应取多大厚度？
11．欲要制造一级紫红（R=560nm）的石英试板，问平行于石英光轴切面上的切片厚度应为多少？（石英的Ne=1.553, No=1.544） 12．在紫苏辉石（010）面上测得主折射率为1.702和1.705 ，在（001）面上测得主折射率为1.702和1.692，求紫苏辉石 1)三个主折射率值； 2)最大双折射率； 3)光性正负： 4)光轴面与哪个晶面平行？ 13．.已知橄榄石的Ng=1.689, Nm=1.670, Np=1.654, 试说明： 1)光性正负； 2)Bxa及Bxo的光率体轴名称； 3)⊥Bxa及⊥ Bxo的切面上双折射率各是多少？ 4)最大双折射率各是多少？ 14．矿物的多色性在什么方向的切面上最明显？要确定一轴晶、二轴晶矿物的多色性公式，需选择什么方向的切片？ 15．已知黑云母的三个主折射率分别为Ng=1.677, Nm=1.676, Np=1.623, 其相应的多色性为： Ng=深褐色， Nm=深褐色， Np=浅黄色，问： 1)黑云母哪一个切面上吸收性最大？哪一个切面上多色性最强？ 3) 黑云母的哪一个切面上的颜色无变化？为什么？ 16．普通角闪石⊥Bxa的薄片在单偏光镜下为蓝绿和棕绿色，平行光轴面的薄片在单偏光镜下为亮黄和蓝绿色，已知普通角闪石为负光性，试确定它的多色性。 17．已知普通辉石为正光性。一薄片在正交偏光镜间观察到‖AP切面的干涉色为二级黄（R=880nm），⊥Bxa切面的干涉色为一级亮灰（R=210nm），设Ng-Nm=0.019，求该薄片 的厚度。
