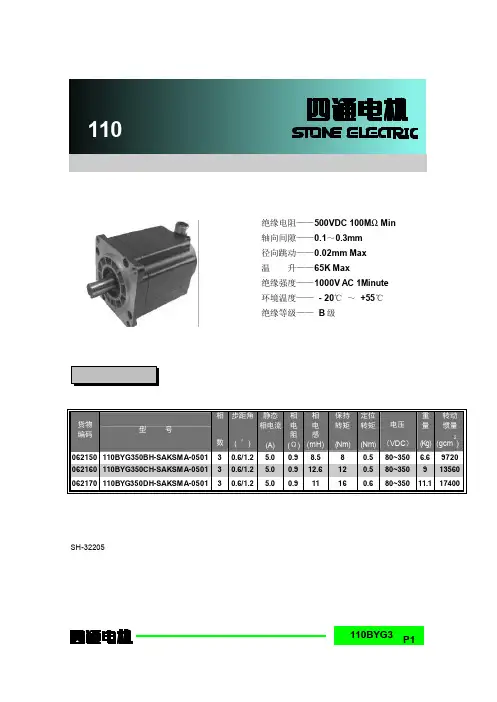

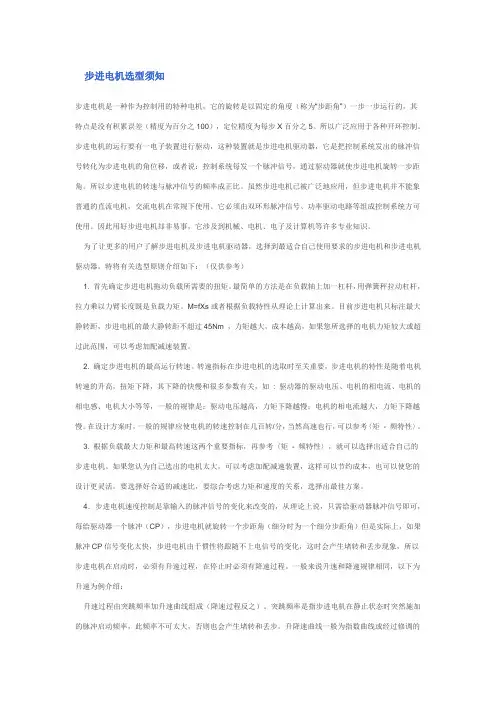

110mm三相交流步进电机选型资料

步进电机选型的计算方法步进电机选型表中有部分参数需要计算来得到。

但是实际计算中许多情况我们都无法得到确切的机械参数，因此，这里只给出比较简单的计算方法。

一、驱动模式的选择驱动模式是指如何将传送装置的运动转换为步进电机的旋转。

下图所示的驱动模式包括了电机的加/减速时间，驱动和定位时间，电机的选型基于模式图。

●必要脉冲数的计算必要脉冲数是指传动装置将物体从起始位置传送到目标位置所需要提供给步进电机的脉冲数。

必要脉冲数按下面公式计算：必要脉冲数＝物体移动的距离距离电机旋转一周移动的距离×360 o步进角●驱动脉冲速度的计算驱动脉冲速度是指在设定的定位时间中电机旋转过一定角度所需要的脉冲数。

驱动脉冲数可以根据必要脉冲数、定位时间和加/减速时间计算得出。

（1）自启动运行方式自启动运行方式是指在驱动电机旋转和停止时不经过加速、减速阶段，而直接以驱动脉冲速度启动和停止的运行方式。

自启动运行方式通常在转速较低的时候使用。

同时，因为在启动/停止时存在一个突然的速度变化，所以这种方式需要较大的加/减速力矩。

自启动运行方式的驱动脉冲速度计算方法如下：驱动脉冲速度[Hz]= 必要脉冲数[脉冲] 定位时间[秒]（2）加/减速运行方式加//减速运行方式是指电机首先以一个较低的速度启动，经过一个加速过程后达到正常的驱动脉冲速度，运行一段时间之后再经过一个减速过程后电机停止的运行方式。

其定位时间包括加速时间、减速时间和以驱动脉冲速度运行的时间。

加/减速时间需要根据传送距离、速度和定位时间来计算。

在加/减速运行方式中，因为速度变化较小，所以需要的力矩要比自启动方式下的力矩小。

加/减速运行方式下的驱动脉冲速度计算方法如下：驱动脉冲速度[Hz]= 必要脉冲数－启动脉冲数[Hz]×加/减速时间[秒] 定位时间[秒]－加/减速时间[秒]二、电机力矩的简单计算示例必要的电机力矩＝（负载力矩+加/减速力矩）×安全系数●负载力矩的计算（TL）负载力矩是指传送装置上与负载接触部分所受到的摩擦力矩。

SJ-3H110MB 三相混合式步进电机细分驱动器一、性能简介SJ-3H110MB 三相混合式步进电机驱动器把交流伺服电机驱动器原理应用到步进电机驱动器中，输入的220VAC 经整流后产生325VDC ，再经调制器调制为325V 阶梯式正弦电流波形，每个阶梯对应电机转动一步，通过改变驱动器输出电流的频率来改变电机转速，而输出的阶梯数确定了电机转过的角度。

SJ-3H110MB 混合式步进电机驱动器，具有以下特点：1．采用交流伺服控制原理，在控制方式上增加了全数字式电流环控制，三相正弦电流驱动输出，使三相混合式电机低速无爬行，无共振区，噪音小。

2．驱动器功放级的电压达到DC325伏，步进电机高速运转仍然有高转矩输出。

3．具备短路、过压、欠压、过热等完善保护功能，可靠性高。

4．具有细分、半流和掉电相位记忆功能。

5．具有多种细分选择，可控制电机在任意细分状态下精确定位，最小步距角可设为0.036°（10000步/转）。

适用 面广，通过设置不同相电流可配置各种电机。

二、电气技术参数输入电源 AC220V -15%～+10% 50/60HZ 5.5A(MAX) 输出相电流 1.7A ～6.8A 适配电机 三相混合式步进电机工作环境 0℃～50℃ 15～85%RH 、不结露。

无腐蚀性、易燃、易爆、导电性气体、液体和粉尘。

存放环境 0℃～50℃ 15～85%RH 、不结露。

驱动方式 PWM （脉宽调制）恒流斩波，三相正弦波电流输出。

步距角 0.036°、0.045°、0.06°、 0.072°、0.09°、0.12°、0.15°、0.18°、0.225°、0.3°、0.36°、0.45°、0.6°、 0.72°、0.9°、1.8°电机步数 10000、8000、6000、5000、4000、3000、2400、2000、1600、1200、1000、800、600、500、400、200 步距角设定 DIP 开关（SW1.2.3.4） 输入信号 CP+/CP-；DIR+/DIR-；EN+/EN-输入电平 5V 时输入信号不需串电阻,12V 时串入1K 电阻,24V 时串入2K 电阻。

步进电机怎么选型，如何选择步进电机？步进电机用途相当广泛，其需求量也是相当的大。

作为采购和新入行的业务人员一定有很多疑问，比如步进电机怎么选型，或者如何选择步进电机。

小编就和您一起分享一下步进电机怎么选型，如何选择步进电机。

1、步进电机怎么选型，如何选择步进电机。

大家知道吗，步进电机转矩的选择步进电机的保持转矩，近似于传统电机所称的“功率”。

当然，有着本质的区别。

步进电机怎么选型，步进电动机的物理结构，完全不同于交流、直流电机，电机的输出功率是可变的。

如何选择步进电机。

通常根据需要的转矩大小(即所要带动物体的扭力大小)，来选择哪种型号的电机。

大致说来，扭力在0.8N.m以下，选择20、28、35、39、42(电机的机身直径或方度，单位：mm);扭力在1N.m左右的，选择57电机较为合适。

扭力在几个N.m或更大的情况下，就要选择86、110、130等规格的步进电机。

2、如何选择步进电机，在选型过程中步过电机转速的选择对于电机的转速也要特别考虑。

因为，电机的输出转矩，与转速成反比。

就是说，步进电机在低速(每分钟几百转或更低转速，其输出转矩较大)，在高速旋转状态的转矩(1000转/分--9000转)就很小了。

当然，有些工况环境需要高速电机，就要对步进电动机的线圈电阻、电感等指标进行衡量。

如何选择步进电机，选择电感稍小一些的电机，作为高速电机，能够获得较大输出转矩。

反之，要求低速大力矩的情况下，就要选择电感在十几或几十mH,电阻也要大一些为好。

3、步进电机怎么选型，步进电机空载起动频率的选择步进电机空载起动频率，通常称为“空起频率”。

这是选购电机比较重要的一项指标。

如果要求在瞬间频繁启动、停止，并且，转速在1000转/分钟左右(或更高)，通常需要“加速启动”。

步进电机怎么选型，如果需要直接启动达到高速运转，最好选择反应式或永磁电机。

这些电机的“空起频率”都比较高。

4、步进电机怎么选型，步进电机的相数选择步进电机的相数选择，这项内容，很多客户几乎没有什么重视，大多是随便购买。

步进电机是一种能将数字输入脉冲转换成旋转或直线增量运动的电磁执行元件。

每输入一个脉冲电机转轴步进一个步距角增量。

电机总的回转角与输入脉冲数成正比例，相应的转速取决于输入脉冲频率。

步进电机是机电一体化产品中关键部件之一，通常被用作定位控制和定速控制。

步进电机惯量低、定位精度高、无累积误差、控制简单等特点。

广泛应用于机电一体化产品中，如：数控机床、包装机械、计算机外围设备、复印机、传真机等。

选择步进电机时，首先要保证步进电机的输出功率大于负载所需的功率。

而在选用功率步进电机时，首先要计算机械系统的负载转矩，电机的矩频特性能满足机械负载并有一定的余量保证其运行可靠。

在实际工作过程中，各种频率下的负载力矩必须在矩频特性曲线的范围内。

一般地说最大静力矩Mjmx大的电机，负载力矩大。

选择步进电机时，应使步距角和机械系统匹配，这样可以得到机床所需的脉冲当量。

在机械传动过程中为了使得有更小的脉冲当量，一是可以改变丝杆的导程，二是可以通过步进电机的细分驱动来完成。

但细分只能改变其分辨率，不改变其精度。

精度是由电机的固有特性所决定。

论文天地欢迎您选择功率步进电机时，应当估算机械负载的负载惯量和机床要求的启动频率，使之与步进电机的惯性频率特性相匹配还有一定的余量，使之最高速连续工作频率能满足机床快速移动的需要。

选择步进电机需要进行以下计算：（1）计算齿轮的减速比根据所要求脉冲当量，齿轮减速比i计算如下:i=(φ.S)/(360.Δ) (1-1)式中φ---步进电机的步距角（o/脉冲）S ---丝杆螺距（mm)Δ---(mm/脉冲）（2）计算工作台，丝杆以及齿轮折算至电机轴上的惯量Jt。

Jt=J1+（1/i2)[(J2+Js）+W/g（S/2π)2] （1-2）式中Jt ---折算至电机轴上的惯量(K g.cm.s2)J1、J2 ---齿轮惯量(K g.cm.s2)Js ----丝杆惯量(K g.cm.s2) W---工作台重量（N）S ---丝杆螺距（cm）（3）计算电机输出的总力矩MM=M+M+Mt （1-3）M=（Jm+Jt).n/T× 1.02×10ˉ2（1-4）式中M ---电机启动加速力矩（N.m)Jm、Jt---电机自身惯量与负载惯量(K g.cm.s2)n---电机所需达到的转速（r/min）T---电机升速时间（s）M=(u.W.s)/(2πηi)×10ˉ2（1-5）M---导轨摩擦折算至电机的转矩（N.m)u---摩擦系数η---传递效率Mt=(P t.s)/(2πηi)×10ˉ2（1-6）Mt---切削力折算至电机力矩（N.m)P t---最大切削力（N）（4）负载起动频率估算。

步进电机的选型与计算在选型步进电机时，需要明确应用场景和需求。

首先，要了解步进电机的类型，包括反应式、永磁式和混合式三种。

每种类型都有其特点和应用领域，比如反应式步进电机结构简单、成本低，适用于对精度要求不高的场合；永磁式步进电机力矩大、精度高，适用于对精度要求较高的场合；混合式步进电机结合了反应式和永磁式的优点，但成本较高。

其次，要根据需求选择步进电机的参数，包括步距角、相数、电流等。

步距角指的是步进电机每接收一个脉冲信号，旋转的角度；相数指的是电机内部线圈的组数；电流则代表电机的功率。

这些参数的选择将直接影响电机的性能和输出效果。

在计算步进电机参数时，需要以下几个方面：1、计算转速：转速指的是步进电机每分钟旋转的圈数。

根据需求，选择合适的转速范围，以确保电机能够在正常工作条件下运行。

2、计算电压：电压是供给步进电机的电源电压。

根据电机的功率和电流，选择合适的电压值，以确保电机能够正常运转且不会过热。

3、计算功率：功率指的是步进电机的耗电情况。

根据电机的工作负载和转速，计算出所需的功率，以便选择合适的电源和驱动器。

在电路搭建方面，需要使用驱动器来控制步进电机的旋转。

根据不同的需求，可以选用不同的驱动器，如恒流驱动、恒压驱动等。

同时，还需要注意电路的图示和布局，以确保电源、驱动器和步进电机之间的连接正确可靠。

实验和仿真也是步进电机选型与计算过程中的重要环节。

通过实验，可以验证电机的旋转角度、速度和力矩是否符合要求；通过仿真，可以在实际制作之前对电路的性能进行评估和优化。

实验和仿真的结果将为最终方案的选择提供依据。

在应用过程中，还需注意以下事项：1、避免步进电机长时间处于高速状态：高速运转容易导致电机过热，可能影响其性能和使用寿命。

因此，要合理控制电机的转速，避免长时间的高速运转。

2、步进电机的维护和保养：定期检查电机的紧固件是否松动，轴承是否磨损，以及润滑情况等。

保持电机的清洁和干燥，以延长其使用寿命。

步进电机的选用电机型号、参数、尺寸标准步进电机的选用步进电机是一种能将数字输入脉冲转换成旋转或直线增量运动的电磁执行元件。

每输入一个脉冲电机转轴步进一个步距角增量。

电机总的回转角与输入脉冲数成正比例，相应的转速取决于输入脉冲频率。

步进电机是机电一体化产品中关键部件之一，通常被用作定位控制和定速控制。

步进电机惯量低、定位精度高、无累积误差、控制简单等特点。

广泛应用于机电一体化产品中，如:数控机床、包装机械、计算机外围设备、复印机、传真机等。

选择步进电机时，首先要保证步进电机的输出功率大于负载所需的功率。

而在选用功率步进电机时，首先要计算机械系统的负载转矩，电机的矩频特性能满足机械负载并有一定的余量保证其运行可靠。

在实际工作过程中，各种频率下的负载力矩必须在矩频特性曲线的范围内。

一般地说最大静力矩Mjmax大的电机，负载力矩大。

选择步进电机时，应使步距角和机械系统匹配，这样可以得到机床所需的脉冲当量。

在机械传动过程中为了使得有更小的脉冲当量，一是可以改变丝杆的导程，二是可以通过步进电机的细分驱动来完成。

但细分只能改变其分辨率，不改变其精度。

精度是由电机的固有特性所决定。

论文天地欢迎您选择功率步进电机时，应当估算机械负载的负载惯量和机床要求的启动频率，使之与步进电机的惯性频率特性相匹配还有一定的余量，使之最高速连续工作频率能满足机床快速移动的需要。

选择步进电机需要进行以下计算:(1)计算齿轮的减速比根据所要求脉冲当量，齿轮减速比i计算如下:i=(φ.S)/(360.Δ) (1-1)式中φ ---步进电机的步距角(o/脉冲)S ---丝杆螺距(mm)Δ---(mm/脉冲)(2)计算工作台，丝杆以及齿轮折算至电机轴上的惯量Jt。

Jt=J1+(1/i2)[(J2+Js)+W/g(S/2π)2] (1-2)式中Jt ---折算至电机轴上的惯量(Kg.cm.s2)J1、J2 ---齿轮惯量(Kg.cm.s2)Js ----丝杆惯量(Kg.cm.s2) W---工作台重量(N)S ---丝杆螺距(cm)(3)计算电机输出的总力矩MM=Ma+Mf+Mt (1-3)Ma=(Jm+Jt).n/T×1.02×10ˉ2(1-4)式中Ma ---电机启动加速力矩(N.m)Jm、Jt---电机自身惯量与负载惯量(Kg.cm.s2)---电机所需达到的转速(r/min) nT---电机升速时间(s)Mf=(u.W.s)/(2πηi)×10ˉ2(1-5)Mf---导轨摩擦折算至电机的转矩(N.m)u---摩擦系数η---传递效率Mt=(Pt.s)/(2πηi)×10ˉ2(1-6)Mt---切削力折算至电机力矩(N.m)Pt---最大切削力(N)(4)负载起动频率估算。
