接线端子规格

接线端子型号规格分类及选型要求接线端子的分类比较常见的方法有三种：按端子原材料去区分比如铜接线端子；按端子功能去划分比如印刷线路板接线端子；最后一种就是较为被市场熟悉的分类按接线端子连接形式去划分，主要有以下几类。

一、插拔式接线端子由两部分插拔连接而成，一部分将线压紧，然后插到另一部分，这部分在焊接到PCB板上。

此接底部机械原理，此防振动设计确保了产品长期的气密连接和成品的使用可靠性。

插座两端可加装配耳，装配耳在很大程度上可以保护接片并且可以防止接片排列位置不佳，同时这种插座设计可以保证插座可以正确的插进母体。

插座也可以有装配扣位和锁定扣位。

装配扣位可以起到更加稳固地固定到PCB板上，锁定扣位可以在安装完成后锁定母体和插座。

各种各样的插座设计可以搭配不同母体的插入方法，比如说：水平、垂直或倾斜向印刷电路板等，可以根据客户的要求选择不同的方式。

既可以选择公制线规也可以选择标准线规，是目前市场上最热销的端子类型。

插拔式接线端子命名解释示例：NC 1.5/2-STF-3.50NC：是产品编号1.5：指产品的截面积是1.5mm2：指端子位数，位数可变换参数ST：指插头3.50：指间距是3.50可变换参数倘若：NC 1.5/2-STF-3.50插拔式接线端子，只有ST变成了STF 表示的是带旁边螺钉法兰，此外还有G和GF各自所代表的意义是插座和旁边带螺钉法兰。

二、栅栏式接线端子是能够实现安全、可靠、有效的连接，特别是在大电流，高电压的使用环境中应用比较广泛。

三、弹簧式接线端子是利用弹簧性装置的新型接线端子，已广泛应用于世界电工和电子工程工业：照明电梯升降控制、仪器仪表、电源、化学和汽车动力等。

四、轨道式接线端子采用压线和独特的螺纹自锁设计，使得接线连接可靠、安全。

该系列接线端子外观设计美观大方，可配用多种附件，如短路片、标识条、挡板等。

五、H型穿墙式接线端子采用螺钉连接线技术，绝缘材料为PA66（阻燃等级：UL94，V-0），连接器采用优质的高导电金属材料。

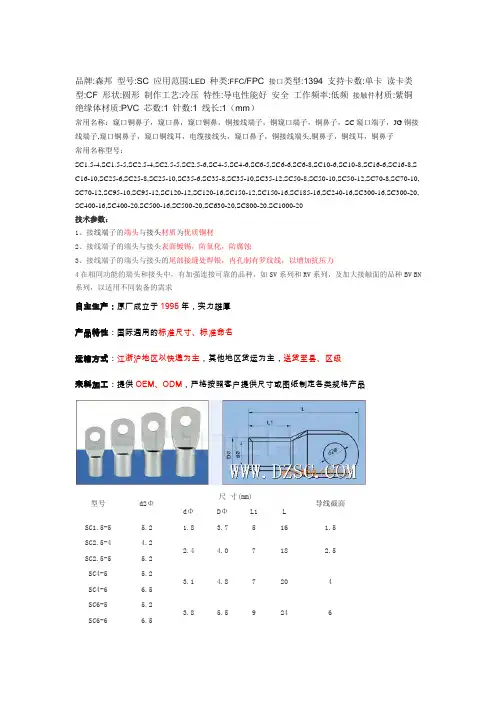

品牌:森邦型号:SC 应用范围:LED种类:FFC/FPC 接口类型:1394 支持卡数:单卡读卡类型:CF 形状:圆形制作工艺:冷压特性:导电性能好安全工作频率:低频接触件材质:紫铜绝缘体材质:PVC 芯数:1 针数:1 线长:1（mm）常用名称：窥口铜鼻子，窥口鼻，窥口铜鼻，铜接线端子，铜窥口端子，铜鼻子，SC窥口端子，JG铜接线端子,窥口铜鼻子，窥口铜线耳，电缆接线头，窥口鼻子，铜接线端头,铜鼻子，铜线耳，铜鼻子常用名称型号：SC1.5-4,SC1.5-5,SC2.5-4,SC2.5-5,SC2.5-6,SC4-5,SC4-6,SC6-5,SC6-6,SC6-8,SC10-6,SC10-8,SC16-6,SC16-8,S C16-10,SC25-6,SC25-8,SC25-10,SC35-6,SC35-8,SC35-10,SC35-12,SC50-8,SC50-10,SC50-12,SC70-8,SC70-10, SC70-12,SC95-10,SC95-12,SC120-12,SC120-16,SC150-12,SC150-16,SC185-16,SC240-16,SC300-16,SC300-20, SC400-16,SC400-20,SC500-16,SC500-20,SC630-20,SC800-20,SC1000-20技术参数：1、接线端子的端头与接头材质为优质铜材2、接线端子的端头与接头表面镀锡，防氧化，防腐蚀3、接线端子的端头与接头的尾部接缝处焊银，内孔制有罗纹线，以增加抗压力4在相同功能的端头和接头中，有加强连接可靠的品种，如SV系列和RV系列，及加大接触面的品种BV BN 系列，以适用不同装备的需求自主生产：原厂成立于1995年，实力雄厚产品特性：国际通用的标准尺寸、标准命名运输方式：江浙沪地区以快递为主，其他地区货运为主，送货至县、区级来料加工：提供OEM、ODM，严格按照客户提供尺寸或图纸制定各类规格产品型号d2Φ尺寸(mm)导线截面dΦDΦL1LSC1.5-5 5.2 1.8 3.7516 1.5 SC2.5-4 4.22.4 4.0718 2.5 SC2.5-5 5.2SC4-5 5.23.14.87204 SC4-6 6.5SC6-5 5.23.8 5.59246 SC6-6 6.5SC10-6 6.55 6.592610 SC10-88.4SC16-6 6.55.77.5113016 SC16-88.4SC25-6 6.57.29133525 SC25-88.4SC35-88.48.510.813.53835 SC35-1010.5SC50-88.49.812.5164450 SC50-1010.5SC70-1010.511.514.5185170 SC70-1213.0SC95-1010.513.717225795 SC95-1213.0SC120-1213151******** SC120-1617SC150-121316.7212671150 SC150-1617SC185-161718.5233079185 SC240-162121263893240 SC240-2017SC300-161724.53042103300 SC300-2021SC400-1617273442113400 SC400-2021SC500-1617303848123500 SC500-2021SC630-2021354556135630 SC800-BL-395060170800 SC1000-BL-4456872001000。

铝铜接线端子（DLT）
用途：
适用于配电装置中电线、电力电缆与电气设备的连接，采用T2铜棒压制及L3铝棒摩擦焊
工艺制造。
外型及安装尺寸:

型号
ф D d L

DLT-10 8.5 10 6 68
DLT-16 8.5 11 6 70
DLT-25 8.5 12 7 75
DLT-35 10.5 14 8.5 85
DLT-50 10.5 16 9.8 90
DLT-70 12.5 18 11.5 102
DLT-95 12.5 21 13.5 112
DLT-120 14.5 23 15 120
DDLT-150 14.5 25 16.5 126
DLT-185 16.5 27 18.5 133
DLT-240 16.5 30 21 140
DLT-300 21 34 23.5 160

线鼻子：铜鼻子又称线鼻子、铜接线鼻子、铜管鼻,接线端子等,各地方和各行业叫法不一;是用于电线电缆连接到电器设备上的连接件, 顶端这边为固定上螺丝边,末端为上剥皮后的电线电缆铜芯;大于10平方的才使用铜鼻子,小于10平方的电线不使用铜鼻子,改用冷压线鼻;铜鼻子有表面镀锡和不镀锡、管压式和堵油式之分;主要适用范围：家用电器,电气业,机械设备厂,船厂,配电柜配电箱等;产品外观规格良好,导电性能好,安全;型号1：DT,是由T2铜棒做成, 产品外貌为锅铲圆头,可用于密封堵油,顶端这边为固定上螺丝用,末端插进剥皮后的电缆用端子钳压紧即可;型号1：DTG,是由T2铜管冲压而成,重量略轻于DT,在不需要密封堵油的连接时可代替DT;做工比DT简单快速,价格也相对便宜;DTL铜铝过渡接线鼻子用途： DTL系列铜铝接线端子适用于配电装置中各种圆型,半圆扇型铝线,电力电缆与电气设备铜端的过渡连接;使用铝材为L3,铜材为T2;产品采用磨擦焊工艺制造,具有焊缝强度高,通电性能好,抗电化腐蚀,使用寿命长等等特点;DLT铝铜接线鼻子表面处理:常用的有两种,1.酸洗,酸洗过的颜色和红铜的本色基本相同,能起到美观抗氧化更利于导电;2,镀锡,镀锡后的铜鼻子表面为银白色,能更好的防氧化和导电,并可防止铜在导电过成中产生的有害气体扩散;安装注意事项：1、螺钉一定要拧紧;2、电缆和铜鼻子一定要插到位并用钳子压紧;铜鼻子规格及铜鼻子型号: 铜鼻子型号号及含意,比如:OT10-8, O是代表型号. T是代表材质; 10代表接线平方,用与接8-10平方的线缆; -8代表螺钉孔径; 铜鼻子规格:平方一般常用型号是OT,UT,RV,RNB,SNB,C45,SC等 10平方以上的铜鼻子常用型号是：DT,DTG,DL,DTL,SC,JM,JG,GT,GL等 ,,,8MM2 10MM2,16MM2,25MM2,35MM2,50MM2,70MM2,95MMW,120MM2, 150MM2,150MM2,18 5MM2,240MM2,300MM2,400MM2,500MM2,630MM2,800MM2 线鼻子常用开号有：DT,DTG, DTL1, DTL2 ,DL ,GTY ,GTL ,SC ,JG,JM,C45,OT, DIN ,AUS ,RV ,SV ,GTY ,BV , FDD ,MDD ,VE ,EN,TE ,MPD ,FRD ,PBDD ,FDFD ,PTV 等铜鼻子规格及铜鼻子型号:铜鼻子型号号及含意,比如:OT10-8,O是代表型号.T是代表材质;10代表接线平方,用与接8-10平方的线缆;-8代表螺钉孔径;铜鼻子规格:平方一般常用型号是OT,UT,RV,RNB,SNB,C45,SC等10平方以上的铜鼻子常用型号是：DT,DTG,DL,DTL,SC,JM,JG,GT,GL等,,,8MM210MM2,16MM2,25MM2,35MM2,50MM2,70MM2,95MMW,120MM2,150MM2,150MM2,185MM2,240MM2,300MM2,400MM2,500MM2,630MM2,800MM2线鼻子常用开号有：DT,DTG, DTL1, DTL2 ,DL ,GTY ,GTL ,SC ,JG,JM,C45,OT, DIN ,AUS ,RV ,SV ,GTY ,BV ,FDD ,MDD ,VE ,EN,TE ,MPD ,FRD ,PBDD ,FDFD ,PTV 等DT铜鼻子/堵油铜鼻子用铜棒加工而成 DTG铜鼻子用铜管压制而成DTL铜铝过渡接线鼻子铝线鼻子开口铜鼻子 SC铜鼻子JG铜鼻子 OT铜鼻子针型铜鼻子鼻子规格:平方一般常用型号是OT,UT,RV,RNB,SNB,C45,SC等10平方以上的铜鼻子常用型号是：DT,DTG,DL,DTL,SC,JM,JG,GT,GL等,,,8MM210MM2,16MM2,25MM2,35MM2,50MM2,70MM2,95MMW,120MM2,150MM2,150MM2,185MM2,240MM2,300MM2,400MM2,500MM2,630MM2,800MM2线鼻子常用开号有：DT,DTG, DTL1, DTL2 ,DL ,GTY ,GTL ,SC ,JG,JM,C45,OT, DIN ,AUS ,RV ,SV ,GTY ,BV ,FDD ,MDD ,VE ,EN,TE ,MPD ,FRD ,PBDD ,FDFD ,PTV 等型号：DT 铜鼻子/堵油铜鼻子用铜棒加工而成规格：10平方-1000平方型号Type Ø D d L L1 B DT-10 9 62 28 16 DT-16 10 68 30 16 DT-25 11 7 70 33 18 DT-35 12 80 36DT-50 14 85 38 23 DT-70 16 95 43 26 DT-95 18 104 46 28 DT-120 20 15 112 49 30 DT-150 22 120 51 34 DT-185 25 125 55 37 DT-240 27 21 136 60 40 DT-300 18 31 155 66 50 DT-400 21 34 170 75 50DT-500 21 38 29 190 75 60 DT-630 21 45 35 220 85 80 DT-800 21 50 38 260 85 100用途：接线端子适用于配装置中电线,电力电缆与电器设备的连接;DL系列铝接线端子采用L3铝棒料压制、ＤＴ系列铜接线端子采用T2铜棒压制;型号：DTG 铜鼻子用铜管压制而成规格：10平方-1000平方DimensionsmmPart No.ф D d L DTG-10 8 5 50DTG-16 9 6 57DTG-25 10 7 62DTG-35 11 8 66DTG-50 13 10 72 40 DTG-70 16 80 42 DTG-95 18 87 46 DTG-120 20 15 96 48 DTG-150 22 103 52 DTG-185 25 105 55 DTG-240 27 21 120 60 DTG-300 17 31 24 135 65 DTG-400 21 34 150 70 DTG-500 21 38 30 170 75 DTG-630 21 45 35 210 85型号：DTL 铜铝过渡接线鼻子规格：10平方-800平方型号TypeØD d L L1 B DTL-1-1010 6 68 28 16 DTL-1-1611 6 70 30 16 DTL-1-2512 7 75 34 18 DTL-1-3514 85 38DTL-1-5016 90 40 23 DTL-1-7018 102 48 26 DTL-1-9521 112 50 28 DTL-1-12023 15 120 53 30 DTL-1-15025 126 56 34 DTL-1-18527 133 58 37 DTL-1-24030 21 140 60 40 DTL-1-30021 34 160 65 50 DTL-1-40021 38 27 170 70 50 DTL-1-50021 47 29 225 75 60 DTL-1-630- 54 35 245 80 80 DTL-1-800- 60 38 270 90 100用途：DTL系列铜铝接线端子适用于配电装置中各种圆型,半圆扇型铝线,电力电缆与电气设备铜端的过渡连接;使用铝材为L3,铜材为T2;产品采用磨擦焊工艺制造,具有焊缝强度高,通电性能好,抗电化腐蚀,使用寿命长等等特点;型号TypeØD d L L1 DTL-2-1613 16 87 42 DTL-2-2513 16 87 42 DTL-2-3513 16 8 87 42 DTL-2-5013 20 9 87 43 DTL-2-7013 20 11 87 43 DTL-2-9513 20 87 43 DTL-2-12013 25 111 60 DTL-2-15013 25 111 60 DTL-2-18513 32 116 60 DTL-2-24013 32 116 60 DTL-2-30013 34 120 62 用途： DTL系列铜铝接线端子适用于配电装置中各种圆型,半圆扇型铝线,电力电缆与电气设备铜端的过渡连接;使用铝材为L3,铜材为T2;产品采用磨擦焊工艺制造,具有焊缝强度高,通电性能好,抗电化腐蚀,使用寿命长等等特点;型号TypeØD d LDLT-1010668DLT-1611670DLT-2512775DLT-351485DLT-501690DLT-7018102DLT-9521112 DLT-1202315120 DLT-15025126 DLT-18527133 DLT-2403021140 DLT-3002134160用途 :DTL系列铜铝接线端子适用于配电装置中各种圆型,半圆扇型铝线,电力电缆与电气设备铜端的过渡连接;使用铝材为L3,铜材为T2;产品采用磨擦焊工艺制造,具有焊缝强度高,通电性能好,抗电化腐蚀,使用寿命长等等特点;型号：DL 铝线鼻子规格：10平方-800平方型号TypeØD d L L1 DL-109 6 68 28 DL-1610 6 70 30 DL-2512 7 75 34 DL-3514 85 38 DL-5016 90 40 DL-7018 102 48 DL-9521 112 51 DL-12023 15 120 53 DL-15025 126 56 DL-18527 133 58 DL-24030 21 140 60 DL-30021 34 24 160 65 DL-40021 38 26 170 70 DL-50021 47 29 190 75 DL-63021 54 35 220 85 DL-80021 60 38 250 100 用途：接线端子适用于配装置中电线,电力电缆与电器设备的连接;DL系列铝接线端子采用L3铝棒料压制、ＤＴ系列铜接线端子采用T2铜棒压制;型号：OT 开口铜鼻子规格：3A-1000A 型号：JG JM铜鼻子规格：10-1000平方DimensionsmmPart No.ф D d L JG-10 8 5 38 JG-16 9 6 41 JG-25 10 7 46 JG-35 11 8 52 JG-50 13 10 54 JG-70 16 12 61 JG-95 18 14 66 JG-120 20 15 73 JG-150 22 17 77 JG-185 25 19 86 JG-240 27 21 93 JG-300 31 24 103 JG-400 34 26 113型号Type Ø D d L SCJGA Ø,Ø18 SCJGA Ø,Ø,Ø 4 19 SCJGA-4 Ø,Ø21 SCJGA-6 Ø,Ø,Ø24 SCJGA-10 Ø,ØSCJGA-16 Ø,Ø,ØSCJGA-25 Ø,Ø,Ø9 7 34 SCJGA-35 Ø,Ø,Ø,Ø38 SCJGA-50 Ø,Ø,Ø45 SCJGA-70 Ø,Ø,Ø50 SCJGA-95 Ø,ØSCJGA-120 Ø,Ø63 SCJGA-150 Ø,Ø21 71 SCJGA-185 Ø78 SCJGA-240 Ø21 92 SCJGA-300 Ø,Ø30 24 102 SCJGA-400 Ø,Ø34 113 SCJGA-500 Ø,Ø38 30 123 SCJGA-630 Ø45 35 135SCJGA-800 Ø50 39 170 SCJGA-1000 Ø56 44 200适用于标称截面电力电缆式电线的铜导体与电气设备的连接,特点,采用管料含铜量>%的高纯T2铜管制造,长期工作温度-55°C-150°C,表面镀锡;型号：OT 铜鼻子规格：平方号号：PTV PTN 针型铜鼻子规格：平方型号：SCJGY 铜线鼻子规格：平方型号Type Ø D d L SCJGY Ø,Ø18 SCJGY Ø,Ø,Ø 4 19 SCJGY-4 Ø,Ø21 SCJGY-6 Ø,Ø,Ø24 SCJGY-10 Ø,ØSCJGY-16 Ø,Ø,ØSCJGY-25 Ø,Ø,Ø9 7 34 SCJGY-35 Ø,Ø,Ø,Ø38 SCJGY-50 Ø,Ø,Ø45SCJGY-70 Ø,Ø,Ø50 SCJGY-95 Ø,ØSCJGY-120 Ø,Ø63 SCJGY-150 Ø,Ø21 71 SCJGY-185 Ø78 SCJGY-240 Ø21 92 SCJGY-300 Ø,Ø30 24 102 SCJGY-400 Ø,Ø34 113 SCJGY-500 Ø,Ø38 30 123 SCJGY-630 Ø45 35 135 SCJGY-800 Ø50 39 170 SCJGY-1000 Ø56 44 200适用于标称截面⒉电力电缆式电线的铜导体与电气设备的连接;特点：采用管料含铜量>％的高纯T2铜管制造,长期工作温度-50℃-150℃,表面镀锡;型号：C45 插针规格：4-95平方型号：C45插片规格：平方型号Type D d LGT-1-10 8 5 52 GT-1-16 9 6 56 GT-1-25 10 7 60 GT-1-35 11 8 64 GT-1-50 13 10 72 GT-1-70 16 12 78 GT-1-95 18 13 85 GT-1-120 20 15 90 GT-1-150 23 17 100 GT-1-185 25 19 105 GT-1-240 27 21 110 GT-1-300 31 24 130 GT-1-400 34 26 150 GT-1-500 38 30 170 GT-1-630 45 35 190连接管适用于配电装置中各种圆型,半圆扇型电线,电力电缆之间的连接;GT系列通孔型连接管,采用T2铜管料制造.GT系列通孔型连接管,采用L3铝管制造,质量可靠;型号Type D d L204 20 GTY-1-4 2025 GTY-1-10 30 GTY-1-16 35 GTY-1-25 9 7 40 GTY-1-35 45 GTY-1-50 50GTY-1-70 55 GTY-1-95 60 GTY-1-120 15 65 GTY-1-150 21 70 GTY-1-185 75 GTY-1-240 21 80 GTY-1-300 30 24 85 GTY-1-400 34 27 90 GTY-1-500 38 30 100 GTY-1-630 45 35 110 GTY-1-800 50 39 150 GTY-1-1000 56 44 170用途：本产品适用于配电设备中各种圆形,半圆扇形电力电缆的连接,采用含铜量％以上的线纯铜管制造,表面镀锡;铝连接管型号：GL 规格：10-1000平方型号Type D d LGL-1-10 9 5 52 GL-1-16 10 6 56GL-1-25 11 7 62GL-1-35 12 8 67GL-1-50 15 10 76GL-1-70 17 11 87GL-1-95 19 13 92GL-1-120 21 15 98GL-1-150 23 17 108GL-1-185 25 19 114GL-1-240 28 21 118GL-1-300 34 24 135连接管适用于配电装置中各种圆型,半圆扇型电线,电力电缆之间的连接;GT系列通孔型连接管,采用T2铜管料制造.GT系列通孔型连接管,采用L3铝管制造,质量可靠;铜铝连管型号：GTL 规格：10-500平方型号Type D d D1 L1 L2 L GTL-16 10 6 9 30 30 70 GTL-25 12 7 10 33 30 75 GTL-35 14 11 40 30 85 GTL-50 16 13 42 32 95 GTL-70 18 15 50 38 105 GTL-95 21 17 50 40 110 GTL-120 23 15 19 55 42 112 GTL-150 25 17 21 55 44 118 GTL-185 27 23 60 46 125用途:连接管适用于配电装置中各种圆型,半圆扇型电线,电力电缆之间的连接;GTL系列堵油型铜铝连接管;采用磨擦焊工艺制造,质量可靠;=================OT系列铜线鼻子产品型号:OT1-3 OT1-4 OT1-5 OT4-4 OT4-5 OT4-6 OT4-8 OT6-4 OT6-5 OT6-6 OT6-8 OT6-10 OT10-6 OT10-8 OT10-1 0 OT10-12 OT16-6 OT16-8 OT16-10 OT16-12 OT25-6 OT25-8 OT25-10 OT25-12 OT35-6 OT35-8 OT35-10 OT35-12 OT35-14 OT 35-16 OT50-8 OT50-10 OT50-12 OT50-14 OT50-16 OT70-8 OT70-10 OT70-12 OT70-14 OT70-16 OT95-8 OT95-10 OT95-12 OT9 5-14 OT95-16型号UT1-3 UT1-4 UT4-4 UT4-5 UT4-6 UT4-8 UT6-4 UT6-5 UT6-6 UT6-8 UT10-6 UT10-8材质:紫铜表面处理：镀银最大电流Imax=48A 主要适用范围:家用电器,电气业等产品绝缘性良好,导电性能好,安全.Y型铜线鼻子型号规格,Y型铜线耳,SV型预绝缘端头产品材质:紫铜表面处理：镀锡特征及用途：本产品系列端头均据有关标准开发制造,可根据用户需要镀锡或镀银, 以及自由选用同规格大,中,小号;端头尾部尾缝焊银,压线内孔制有螺纹线,预绝缘端头的绝缘套为阻燃硬质量材料,按有关标准通用颜色分等;适用于电控配电,继电保护,电力和机床电器等成套,作为电连接接线线端冷压接的端头产品;本系列预绝缘端头适用于连接导线为平方毫米范围,交流额定工作频率为50HZ,额定电压为600V,直流440V的电路中;主要适用范围:家用电器,电气业等最大电流Imax=48A 主要适用范围:家用电器,电气业等产品绝缘性良好,导电性能好,安全.规格型号:,,,,,SV2-4,SV2-5,SV2-6,,,,,,SV1-3,SV1-4,SV1-5,SV1-6,,SV2-4,SV2-5,SV2-6,SV3-4,SV3-5,SV3-6,SV5-4,,SV5-5,SV5-6,SV5-8DT铜线鼻子规格,堵油铜鼻子型号DT铜线鼻子规格,堵油铜鼻子型号铜鼻子又称铜管鼻,是用于连接到电器设备上的, 材质一般为T2紫铜车制,也有黄铜的, 产品外貌为锅铲圆头, 顶端这边为固定上螺丝边,末端为上剥皮后的电线电缆铜芯,品种分为堵油式和管压式,堵油式较好,为了抵御空气氧化,又有镀锡即在铜鼻子表面镀上一层锡,用以防止其氧化,变黑,大于10平方的才使用铜鼻子,小于10平方的电线不使用铜鼻子,改用冷压线鼻;铜鼻子有表面镀锡和不镀锡管压式堵油式之分;规格型号:DT-10,DT-16,DT-25,DT-35,DT-50,DT-70,DT-95, DT-120,DT-150 ,D-T185,DT-240,-DT300,DT-400,DT-500,DT-630产品材质：紫管 , 表面处理：紫铜本色或紫铜镀锡;DT铜镀锡接线就是在原来DT铜的基础上,在表层镀上一层"锡",增强DT铜端子的导电能力;主要适用范围:家用电器,电气业,机械设备厂,船厂,配电柜配等产品外观规格良好,导电性能好,安全;。
