当前位置：文档之家 › 粘土换填作业指导书

粘土换填作业指导书

  • 格式：doc
  • 大小：230.00 KB
  • 文档页数：12

南水北调中线一期工程总干渠黄河北～羑河北段 （中线建管局直管和代建项目）鹤壁段施工Ⅲ标

(合同编号：NHB-工程-03/2009-004)

粘土换填 施工作业指导书

编 制： 审 核： 批 准：

中国水利水电第十二工程局有限公司 南水北调中线干线鹤壁段Ⅲ标施工局 2012年2月12日 目 录 1、概况 ...................................................................................................................................... 1 1.1、工程概况 .......................................................................................................................... 1 1.2、主要工程量 ...................................................................................................................... 1 1.3、工程地质条件 .................................................................................................................. 2 1.4、编制依据 .......................................................................................................................... 2 2、施工流程 .............................................................................................................................. 2 3、施工作业措施 ...................................................................................................................... 3 3.1保护层开挖 ......................................................................................................................... 3 3.2渠坡开挖后防护措施 ......................................................................................................... 4 3.3填筑前地下水的降排措施 ................................................................................................. 4 3.4渠坡砂垫层铺设 ................................................................................................................. 4 3.5土工布敷设 ......................................................................................................................... 5 3.6粘性土土料开采及翻晒 ..................................................................................................... 5 3.7填筑施工 ............................................................................................................................. 6 3.8碾压施工 ............................................................................................................................. 6 3.9碾压面保护 ......................................................................................................................... 6 4、质量控制措施 ...................................................................................................................... 6 5、安全措施 .............................................................................................................................. 7 5.1安全保证措施 ..................................................................................................................... 7 5.2安全文明施工保证措施 ..................................................................................................... 8 6、资源配置 .............................................................................................................................. 8 7、施工计划 .............................................................................................................................. 9 8、雨季施工控制措施 ............................................................................................................ 10 8.1雨季防护措施 ................................................................................................................... 10 8.2汛期施工保护措施 ........................................................................................................... 10 1

1、概况 1.1、工程概况 本作业指导书知道本标段所有粘土换填施工作业。 鹤壁段第三施工标段，设计桩号为Ⅳ169+600～Ⅳ175+432.8，渠段长度5.8328km 。 本标段粘土换填分布情况： ⑴淇河南段(Ⅳ169+600～Ⅳ169+778)：为粘性土换填，换填深度5.6m； ⑵自来水管道段(1 70+800～171+160)：下部(渠底及渠底以上3.0m内)为水泥土换填，以上部分为粘性土换填，渠底扩大换填断面； ⑶大盖族沟段(Ⅳ172+896～Ⅳ173+921)：下部(渠底及渠底以上3.0m内)为水泥土换填，以上部分为粘性土换填，渠底部分扩大换填断面； ⑷冯岗沟段(Ⅳ173+921～Ⅳ174+314)：下部(渠底及渠底以上3.0m内)为水泥土换填，以上部分为粘性土换填； ⑸侯小屯段(Ⅳ174+314～Ⅳ174+904)：下部(渠底及渠底以上3.0m内)为水泥土换填，以上部分为粘性土换填； ⑹侯小屯段(Ⅳ174+904～Ⅳ175+324.8)：下部(渠底及渠底以上3.0m内)为水泥土换填，以上部分为粘性土换填； 1.2、主要工程量

本标段共粘土换填方量约12.8万m3 渠道换填工程量见表。 渠道换填工程量表

序号 渠 段 渠道长(m) 换填工程量(万m3)

备 注 粘性土 水泥土

1 Ⅳ169+600～Ⅳ169+778 178 8.8 2 Ⅳ170+800～Ⅳ171+160 360 1.52 2.83 3 Ⅳ172+896～Ⅳ173+921 1025 4.85 9.07 4 Ⅳ173+921～Ⅳ174+314 393 1.64 1.3 5 Ⅳ174+314～Ⅳ174+904 590 2.53 1.96 6 Ⅳ174+904～Ⅳ175+432.8 528.8 2.26 1.73 7 合计 3374.8 12.8 22.82

合集下载

建筑公司贯标文件：软地基处理作业指导书

建筑公司贯标文件：软地基处理作业指导书

软地基处理作业指导书文件编号：-05-受控状态：分发号：编制：审核：批准：年月日发布年月日实施1 目的对软土地基施工过程进行有效控制，确保施工质量达到规定要求。

2 范围本作业指导书适用于本公司承担的房屋建筑、公路工程施工中软土地基处理工程施工过程的控制。

3 职责3.1工程技术科负责按本作业指导书的要求审核施工方案设计，指导项目经理部编制软地基处理施工方案（或施工组织设计），分阶段对实施活动进行检查。

3.2质安部负责抽查、监督施工过程质量。

3.3项目经理部项目负责人组织有关专业人员编制软地基工程处理施工方案设计，按批准的施工方案设计编制施工方案（或施工组织设计）；项目经理批准施工方案（或施工组织设计）。

项目负责人按批准的施工方案（或施工组织设计）组织施工，确保质量，按期完成。

4 软地基土特征及地基处理作业依据和目的4.1软地基土特征4.1.1本作业指导书所指软地基土主要是由淤泥、淤泥质土、饱和黄土、粘性土、易液化砂土、素填土、冲填土、杂质土及其他高压缩性土层构成的地基土。

4.1.2存在软弱土层的地基，由于其压缩性高、强度低、渗透系较低，呈软塑到流塑状态等，其承载力低，初期沉降速度快，后期沉降稳定时间长。

若土质不均匀，上部荷载的差异及荷载的复杂体型等都会导致建筑物（或路堤）产生严重的差异沉降，引起建筑物破坏、道路、管道断裂等危害。

4.2软地基处理的目的：是消除软弱地基的不均匀性，提高地基土的承载力，确保满足规定的要求。

4.3软地基处理作业的依据4.3.1工程项目施工图及设计文件4.3.2工程项目工程地质勘察报告4.3.3软地基处理方案设计及施工方案或施工组织设计、作业指导。

4.3.4规范：《建筑地基基础设计规范》（GB50007-2002）《建筑地基处理技术规范》（JGJ79-91）5软地基处理工作步骤5.1施工方案选择5.1.1项目经理部应根据施工图设计、施工图会审结果要求或业主（监理）、设计单位的要求（设计文件）确定的软地基处理方案，确定适用的软地基处理方法（参见附表1）。

2：8灰土换填方案

2：8灰土换填方案

XXXXXX工程2：8灰土换填施工方案编制：审核：审批：XXXXXX建筑工程有限公司XXXXXX工程项目部二○一六年四月XXXXXX工程 2：8灰土换填施工方案目录一、编制依据 (2)二、工程概况 (2)1、建筑概况 (2)2、工程地质条件 (2)3、场地水文条件 (3)三、施工准备 (3)1、材料及主要机具 (3)2、作业条件 (3)四、操作工艺 (4)1、工艺流程 (4)2、基层清理 (4)3、验槽 (4)4、换填施工要点 (4)5、静荷载试验 (5)6、换填范围及深度要求 (5)五、质量标准 (6)1、质量标准表 (6)2、质量保证措施 (7)3、填土压（夯）实方法 (7)4、取样检验 (7)六、安全文明施工 (7)一、编制依据XXXXXX工程地下室施工图；XXXXXX工程岩土工程勘察报告；《建筑地基基础工程施工质量验收规范》GB50202-2002《建筑地基基础设计规范》GB50007-2011二、工程概况1、建筑概况本工程为群体住宅楼，包含25#-33#楼、33a#楼、35#-39#楼、39a#楼及一层地下车库，总建筑面积94058.04平方米。

其中26#、27#、30#、31#、32#楼地上4层地下1层；25#、28#楼地上6层地下1层；29#、33#、33a#楼地上6层地下2层；35#、36#楼地上8层地下2层；37#楼地上9层地下2层；38#、39#、39a#楼地上11层地下2层。

主楼为钢筋混凝土剪力墙结构，车库框架结构，主楼基础形式包括筏板基础（25#楼、26#楼、27#楼、28#楼、29#楼、30#楼、31#楼、32#楼、33#楼、33a#楼）和CFG复合地基桩+筏板基础（35#楼、36#楼、37#楼、38#楼、39#楼、39a#楼）。

建筑的安全等级二级，抗震设防类别丙类，抗震设防烈度7度，主体结构设计合理使用年限50年，耐火等级地上二级地下一级。

根据图纸及地质勘察报告要求，基坑内局部筏板基础设计标高处未到持力层（29#、30#、31#楼北边车库），要求继续开挖至持力层，再用2：8灰土回填至筏板基础设计标高。

基础地基三七灰土换填施工方案

基础地基三七灰土换填施工方案

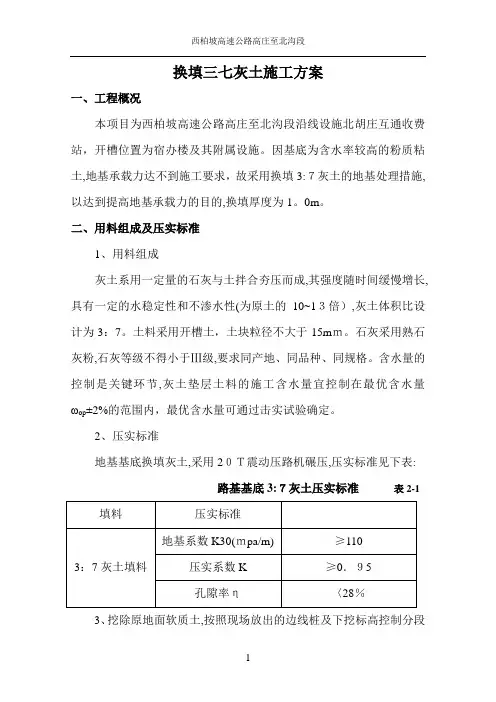

换填三七灰土施工方案一、工程概况本项目为西柏坡高速公路高庄至北沟段沿线设施北胡庄互通收费站，开槽位置为宿办楼及其附属设施。
